Art. 8669
Motor-Einstellwerkzeug-Satz
für Fiat, Opel, Suzuki, Ford 1.3 JTD / CDTI / TDCI

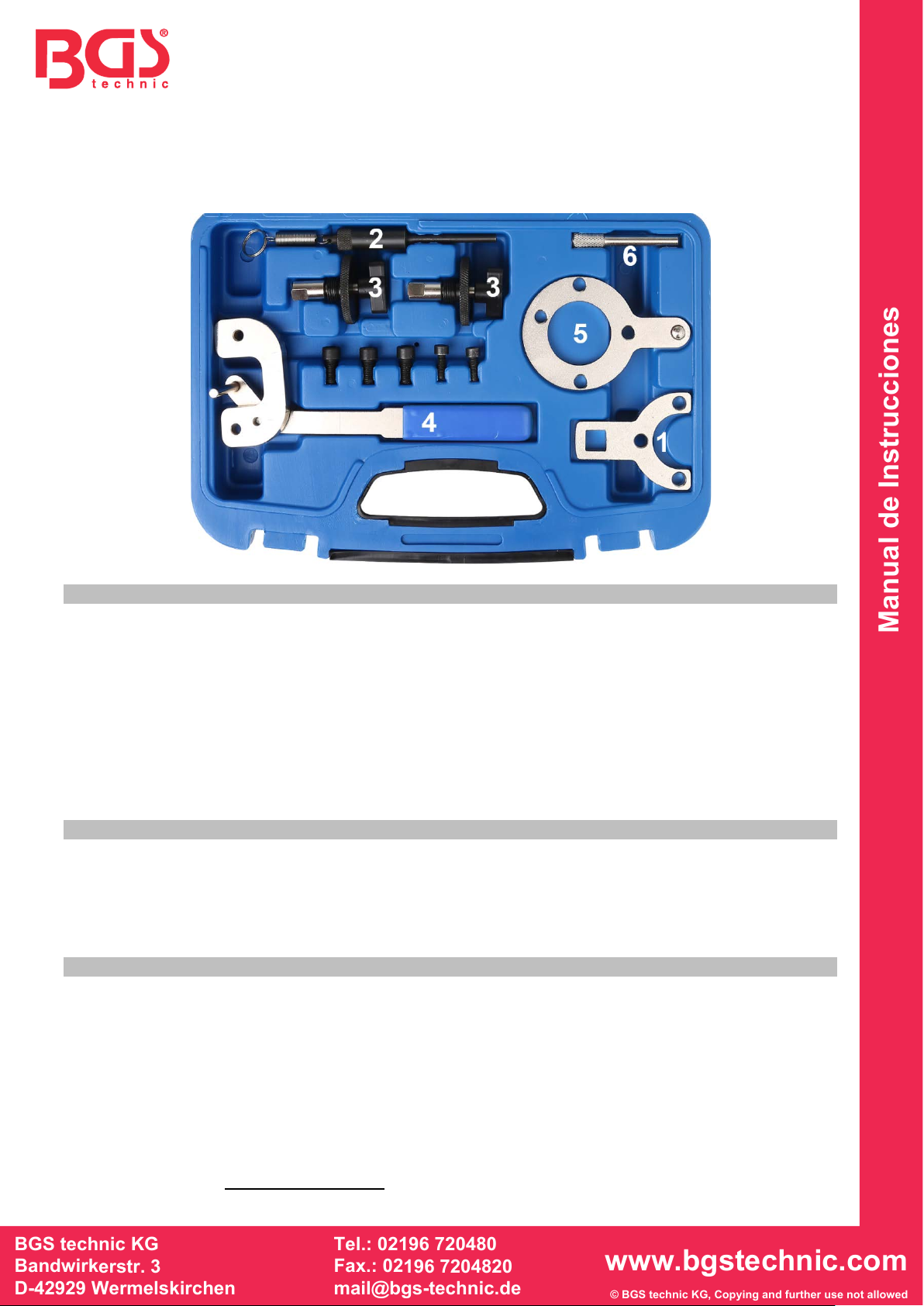

WERKZEUGE
1 Gegenhalteschlüssel für Kurbelwellen-Riemenscheibe,
zu verwenden wie OEM Fiat 1871000200, Ford 303-1469, Opel KM-662-C
2 Kurbelwellen-Einstellwerkzeug,
zu verwenden wie OEM Opel EN 46785 / KM 955, Suzuki 09912-38300
3 Nockenwellen-Einstellwerkzeug, zu verwenden wie OEM
Fiat 1871000900 / 1860985000, Ford 303-1472, Opel EN 46781, Suzuki 09917-68610
4 Ketten-Spannhebel, zu verwenden wie OEM Fiat 1870900400
5 Kurbelwellen-Arretierwerkzeug, zu verwenden wie OEM Fiat 1870900300, Ford 303-1468
6 Kurbelwellen-Einstellstift, zu verwenden wie Fiat 8 mm
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.
VERWENDUNGSZWECK
Dieser Motor-Einstellwerkzeug-Satz dient zum Kontrollieren und Einstellen der Motorsteuerzeiten an:
•Fiat Punto, Panda, Idea, Doblo 1.3 JTD Multi-Jet
Motorcode: 188A9.000, 169A1.000, 188A8.000, 199A3.000, 188A9.000
•Opel Agila, Meriva, Corsa C, Combo C, Corsa D, Astra H, Tigra B 1.3 CDTi
Motorcode: Z13DT, Z13DTH, Z13DTJ
•Suzuki Ingis, Wagon, Swift 1.3 CDTi, Motorcode: Z13DT
Weitere Infos zum Artikel und eine Liste der geeigneten Motoren und Modelle finden Sie auf unserer
Internetseite: www.bgstechnic.com

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
SICHERHEITSHINWEISE
•Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
•Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen
•Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
•Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.
•Legen Sie beinhaltende Werkzeuge niemals auf die Fahrzeugbatterie. Gefahr von
Kurzschluss.
•Vorsicht bei Arbeiten am laufenden Motor. Lose Kleidung, Werkzeuge und andere
Gegenstände können von drehenden Teilen erfasst werden und schwere Verletzungen
verursachen.
•Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches
Starten des Motors, einen dadurch entstehenden Motorschaden und Verletzungen.
•Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch.
Entnehmen Sie bitte technische Angaben wie Drehmomentwerte und Hinweise zur Demontage
und Montage immer der fahrzeugspezifischen Serviceliteratur.
•Nach erfolgter Reparatur bzw. vor dem Starten den Motor min. 2 Umdrehungen von Hand
drehen und die Steuerzeiten erneut überprüfen.
•Drehen Sie den Motor nur in normale Drehrichtung (im Uhrzeigersinn), soweit nicht anders
angegeben.
•Einstellwerkzeuge für Nocken- und Kurbelwellen niemals als Gegenhalter beim Lösen oder
Festziehen von Verschraubung an Riemenscheiben, Nocken- oder Kurbelwellenrädern
verwenden. Werkzeuge und Motorbauteile können dadurch beschädigt werden. Verwenden
Sie ausschließlich Werkzeuge, die für diesen Zweck geeignet sind.
UMWELTSCHUTZ
Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Verpackungen sind
zu sortieren, einer Wertstoffsammelstelle zuzuführen und umweltgerecht zu entsorgen.
Erkundigen Sie sich bei Ihrer örtlichen Abfallbehörde über Recyclingmaßnahmen.
Entsorgen Sie dieses Produkt am Ende seiner Lebensdauer umweltgerecht.
VERWENDUNG
Gegenhalteschlüssel für Kurbelwellen-Riemenscheibe (1) wird
verwendet als Gegenhalter beim Lösen der Zentralverschraubung
(Linksgewinde) des Riemenscheibenflansches. Zur Montage des
Werkzeugs müssen die 4 Schrauben der Riemenscheibe und die
Riemenscheibe selber demontiert werden.
Hinweis: Die Zentralschraube nicht lösen, während die
Einstellwerkzeuge für Nocken- oder Kurbelwelle eingesetzt sind, da
sonst Werkzeuge beschädigt werden können. Beim Lösen und
Festziehen der Zentralschraube immer den Gegenhalteschlüssel
verwenden.

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
VERWENDUNG
Ketten-Spannhebel wird zum Arretieren der Steuerkette
verwendet, wenn die Dichtung ausgetauscht wird. Das
Werkzeug wird so befestigt, dass es mit der
Serviceöffnung in der Motorabdeckung fluchtet, damit der
Stift auf die Rippen des Kettengleitstücks wirkt. Den
Kolben vom Kettenspanner mit dem Hebel zurückziehen,
bis dieser sich in die Verriegelungsposition bewegt.
Sicherstellen, dass der Spanner vollständig ausgefahren
ist, bevor er zurückgezogen wird.
Die Nockenwellen-Einstellwerkzeuge (2 Stück) werden zur
Einstellung der Nockenwellen verwendet. Die
Nockenwellen bleiben nach Einsetzen in der
Einstellposition arretiert.
Zur Montage der Werkzeuge müssen zuerst die
Verschlussstopfen entfernt werden. Ein Stopfen befindet
sich an der Vorderseite des Ventildeckels und der andere
an der Rückseite. Zum Erreichen der Stopfen muss die
Kraftstoffleitung und der Kabelbaum angehoben werden.
Die Werkzeuge so montieren, dass die inneren
Schlüsselflächen der Werkzeuge horizontal stehen.
Die Werkzeuge sind korrekt montiert, wenn sie sich leicht
nach innen drücken lassen.
Hinweis: die Einstellwerkzeuge dienen zum Ausrichten
der Nockenwellen, nicht zum Arretieren der Nockenwellen
beim z.B. Lösen der Nockenwellenräder.
Kurbelwellen-Einstellwerkzeuge
Einstellstift (6) für Fiat - Einstellstift (5) für Opel & Suzuki
Halten nach Installation die Kurbelwelle in Einstellposition
und gewährleisten so eine korrekte Ausrichtung bei
Montage der Kette.
Achtung: Diese Werkzeuge dienen zum Ausrichten der
Kurbelwelle, verwenden Sie die Werkzeuge niemals beim
Lösen oder Festziehen von Verschraubungen.
Das Kurbelwellen-Arretierwerkzeug wird dazu verwendet
die Kurbelwelle (Schwungradseitig) in Einstellposition zu
halten. Findet Anwendung bei kompletter Motorüberholung
und bei demontiertem Motor. Das Werkzeug wird an den
Befestigungsschrauben des Schwungrades montiert, dazu
muss das Schwungrad demontiert sein.
Beachten Sie die Hinweise des Fahrzeugherstellers.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 8669
Engine Timing Tool Set
for Fiat, Opel, Suzuki, Ford 1.3 JTD / CDTI / TDCI
TOOLS
1 Counterholder wrench for crankshaft sprocket,
to be used as OEM Fiat 1871000200, Ford 303-1469, Opel KM-662-C
2 Crankshaft timing tool,
to be used as OEM Opel EN 46785 / KM 955, Suzuki 09912-38300
3 Camshaft timing tool, to be used as OEM
Fiat 1871000900 / 1860985000, Ford 303-1472, Opel EN 46781, Suzuki 09917-68610
4 Chain tensioner lever, to be used as OEM Fiat 1870900400
5 Crankshaft locking tool, to be used as OEM Fiat 1870900300, Ford 303-1468
6 Crankshaft timing tool, to be used as Fiat 8 mm
ATTENTION
Read the operating instructions and all safety instructions contained therein carefully before using the
product. Use the product correctly, with care and only according to the intended purpose. Non-
compliance of the safety instructions may lead to damage, personal injury and to termination of the
warranty. Keep these instructions in a safe and dry location for future reference. Enclose the
operating instructions when handing over the product to third parties.
INTENDED USE
This engine timing tool set is used for checking and setting the engine timing on:
•Fiat Punto, Panda, Idea, Doblo 1.3 JTD Multi-Jet
Motorcode: 188A9.000, 169A1.000, 188A8.000, 199A3.000, 188A9.000
•Opel Agila, Meriva, Corsa C, Combo C, Corsa D, Astra H, Tigra B 1.3 CDTi
Motorcode: Z13DT, Z13DTH, Z13DTJ
•Suzuki Ingis, Wagon, Swift 1.3 CDTi, Motorcode: Z13DT
More information regarding this item and a list of suitable engines and models can be found on our
website: www.bgstechnic.com

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
SAFETY INFORMATIONS
•Keep children and other persons out of the working area.
•Do not allow children to play with this tool or its packaging.
•Do not use the tool if parts are missing or damaged.
•Use the tool for the intended purpose only.
•Never place the tool on the vehicle battery. There is a risk of a short circuit.
•Be careful when working on running engines. Loose clothing, tools and other objects can be
caught by rotating parts and cause serious injury.
•Be careful when working on hot engines because of the risk of burn injuries!
•If you remove the ignition key before repairing, you can prevent the engine from being started
accidentally and resulting in engine damage and personal injuries.
•This manual serves as a brief guide and does not replace a workshop manual. Always refer to
the vehicle-specific service literature, particularly the technical data such as torque values and
instructions for disassembly/assembly, etc.
•After repair or before starting the engine, turn a minimum of 2 turns by hand and check the
timing again.
•Turn the engine only in the normal direction of rotation (clockwise unless otherwise specified)
•Do not use locking tools for camshaft and crankshaft as a counter-holder, during loosening or
tightening screws on pulley, camshaft or crankshaft. This can damage tools and engine
components. Only use tools that are suitable for this purpose.
ENVIRONMENTAL PROTECTION
Recycle unwanted materials instead of disposing of them as waste. Packaging should be
sorted, taken to a recycling centre and disposed of in a manner which is compatible with
the environment. Contact your local solid waste authority for recycling information. Dispose
of this product at the end of its working life environmentally.
USE
Use this tool to hold the Crankshaft Pulley Flange still whilst
releasing the pulley flange centre bolt (left hand thread). In order to
gain access to the pulley flange the pulley must first be removed by
removing the 4 outer fixings pulley fixings.
Note: Do not release the pulley flange centre bolt until the cam and
crank timing pins are in place. Do not attempt to loosen or tighten
the pulley centre bolt without holding the flange with the flange tool
or the crankshaft and camshaft tools will be damaged.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
USE
The timing chain tensioning tool is used to clamp the timing
chain when replacing the gasket on the one-piece cylinder
head. The tool is attached in alignment with the inspection
opening on the engine control cover so that the pin acts
upon the ribs of the chain slider. Retract the chain tensioner
piston so that it moves back to its locked position using the
lever.
Ensure the tensioner has fully extended before attempting
to retract it.
These camshaft locking tools are used to lock the
camshafts in position.
Access must first be gained to the blanking plugs that are
positioned one on the front of the cam cover and one on the
rear of the cam cover. Lift the high pressure fuel rail and
engine wiring harness to gain access.
Remove the blanking plugs and screw the locking tools into
place with the flats on the inner section of the tools
horizontal.
The tools are correctly fitted when the inner section of the
tools can be easily pushed in with finger pressure.
Note: These tools are for setting the position of the
camshafts.
Do not attempt to loosen or tighten any fixings on the
camshaft using these tools to lock the camshaft as damage
will result.
Crankshaft timing tools
Timing pin (6) for Fiat – Timing pin (5) for Opel & Suzuki
The flywheel alignment pins are used to lock the position of
the flywheel to ensure the crankshaft is in the correct timed
position to match the camshafts.
Note: These tools are for setting the position of the
crankshaft, do not attempt to loosen or tighten any fixings
on the crankshaft using these tools to lock the crank as
damage will result.
This tool is used to set the control position of the crankshaft
(flywheel end) with engine removed when a complete
engine rebuild is required. The tool is attached to the
crankshaft using the three fasteners in place of the flywheel.
Always follow the vehicle manufacturers’ instructions.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
BGS 8669
Coffret de calage pour
Fiat, Opel, Suzuki, Ford 1.3 JTD / CDTI / TDCI
OUTILS
1 Clé de retenue pour poulie de vilebrequin,
à utiliser comme OEM Fiat 1871000200, Ford 303-1469, Opel KM-662-C
2 Outil de réglage de vilebrequin, à utiliser comme OEM Opel EN 46785 / KM 955, Suzuki 09912-38300
3 Outil de réglage d’arbre à cames, à utiliser comme OEM
Fiat 1871000900 / 1860985000, Ford 303-1472, Opel EN 46781, Suzuki 09917-68610
4 Levier de serrage de chaînes, à utiliser comme OEM Fiat 1870900400
5 Outil de blocage de vilebrequin, à utiliser comme OEM Fiat 1870900300, Ford 303-1468
6 Goupille de réglage de vilebrequin, à utiliser comme Fiat 8 mm
ATTENTION
Veuillez lire attentivement la notice d’utilisation et les consignes de sécurité avant d’utiliser le produit.
Utilisez correctement le produit, avec prudence et uniquement en conformité avec l’utilisation prévue.
Ne pas respecter les instructions et consignes de sécurité peut entraîner des blessures, des
dommages matériels et l’annulation de la garantie. Conservez ce manuel en lieu sûr et sec, afin de
pouvoir le consulter ultérieurement. Veuillez joindre le présent mode d’emploi au produit si vous le
transmettez à des tiers.
UTILISATION PRÉVUE
Ce kit de réglage permet de vérifier et de régler les temps de distribution du moteur sur les véhicules :
•Fiat Punto, Panda, Idea, Doblo 1.3 JTD Multi-Jet
Motorcode: 188A9.000, 169A1.000, 188A8.000, 199A3.000, 188A9.000
•Opel Agila, Meriva, Corsa C, Combo C, Corsa D, Astra H, Tigra B 1.3 CDTi
Motorcode: Z13DT, Z13DTH, Z13DTJ
•Suzuki Ingis, Wagon, Swift 1.3 CDTi, Motorcode: Z13DT
D’autres informations à propos de cet article et une liste des moteurs et modèles pris en charge sont
disponibles à notre site Web: www.bgstechnic.com

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
CONSIGNES DE SÉCURITÉ
•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de
travail.
•Ne permettez jamais que des enfants jouent avec l’outil ou avec son emballage
•N’utilisez pas l’outil lorsque des pièces manquent ou sont endommagées.
•N’utilisez l’outil qu’aux fins prévues.
•Ne posez jamais les outils de ce jeu sur la batterie du véhicule. Risque de court-circuit.
•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs en fonctionnement.
Les vêtements mal ajustés, outils et autres objets peuvent être happés par les composants en
rotation et provoquer de graves blessures.
•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs chauds, il y a risque
de brûlures !
•Retirer la clé de contact avant les réparations pour éviter un démarrage accidentel du moteur
et des dommages au moteur et blessures qui en résultent.
•Ces instructions sont fournies à titre d’information brève, elles ne remplacent en aucun cas un
manuel d’atelier. Veuillez utiliser les données techniques, comme les valeurs de couple,
instructions de démontage/montage, etc. contenues dans les documents d’atelier de votre
véhicule spécifique.
•Après une réparation ou avant le démarrage du moteur, faites 2 rotations à la main minimum
et revérifiez ensuite les temps de distribution.
•Faites tourner le moteur uniquement dans le sens de rotation normal (sauf indication contraire,
le sens des aiguilles d’une montre)
•N’utilisez jamais les outils de réglage pour arbres à cames et vilebrequins comme dispositif de
retenue lorsque vous desserrez ou serrez les écrous des poulies de courroie, de l’arbre à
cames ou des pignons de vilebrequin. Cela peut endommager les outils et les composants du
moteur. N’utilisez que des outils appropriés pour cet objectif.
PROTECTION DE L’ENVIRONNEMENT
Recyclez les matières indésirables au lieu de les jeter comme déchets. Emballages
doivent être triés, envoyés à un point de collecte de recyclage et éliminés dans le respect
de l’environnement. Consultez votre autorité locale de gestion des déchets à propos des
mesures de recyclage à appliquer. Éliminez ce produit de façon écologique à la fin de sa
vie utile.
UTILISATION
La clé de retenue de la poulie de vilebrequin (1) sert de retenue
lors du desserrage de la vis centrale (filetage à gauche) de la bride
de la poulie. Pour le montage de l’outil, les 4 vis de la poulie et la
poulie elle-même doivent être démontées.
Remarque : Ne desserrez pas la vis centrale lorsque les goupilles
de blocage de l’arbre à cames ou du vilebrequin sont montées, car
sinon les outils peuvent être endommagés. Lorsque vous
desserrez et serrez la vis centrale, utilisez toujours la clé de
retenue.

BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
UTILISATION
Le levier tendeur de chaîne permet de bloquer la chaîne
de distribution lorsque le joint doit être remplacé. L’outil
doit être fixé de manière à s’aligner avec l’ouverture de
service dans le couvercle du moteur, de sorte que la
goupille agisse sur les nervures du patin de chaîne.
Rétractez le piston du tendeur de chaînes à l’aide du
levier, jusqu’à ce qu’il atteigne la position de verrouillage.
Veillez à ce que le tendeur soit complètement déployé
avant de le rétracter.
Les outils de réglage d’arbre à cames (2 pièces)
permettent de régler les arbres à cames. Les arbres à
cames restent bloqués dans la position de réglage après
le montage.
Pour monter les outils, les bouchons doivent d’abord être
retirés. Un bouchon se trouve sur la face avant du
couvercle de vanne et l’autre se trouve sur la face arrière.
Pour atteindre les bouchons, la conduite de carburant et le
faisceau de câblage doivent être soulevés.
Montez les outils de sorte que les surfaces intérieures des
clés des outils soient horizontales.
Les outils sont montés correctement lorsqu’ils peuvent être
facilement poussés vers l’intérieur.
Remarque : les outils de réglage permettent d’aligner les
arbres à cames, pas de bloquer les arbres à cames, par
ex., lors du desserrage des pignons des arbres à cames.
Outils de réglage de vilebrequin
Goupille de réglage (6) pour Fiat - goupille de réglage (5)
pour Opel et Suzuki
Retiennent le vilebrequin à la position de réglage après
l’installation et garantissent ainsi l’alignement correct lors
du montage de la chaîne.
Attention : Ces outils permettent d’aligner le vilebrequin,
n’utilisez jamais les outils pour le desserrage ou le serrage
des raccords filetés.
L’outil de blocage du vilebrequin permet de maintenir le
vilebrequin (côté volant d’inertie) en position de réglage.
Est utile lors de la révision complète du moteur et sur le
moteur démonté. L’outil doit être monté sur les vis de
fixation du volant d’inertie, le volant d’inertie doit être
démonté pour ce faire.
Veuillez toujours respecter les instructions du fabricant du
véhicule.

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i
a M - E
d i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 8669
Juego de calado de distribución para
Fiat, Opel, Suzuki, Ford 1.3 JTD / CDTI / TDCI
HERRAMIENTAS
1 Llave de sujeción para la polea del cigüeñal.
Para ser utilizada como OEM Fiat 1871000200, Ford 303-1469, Opel KM-662-C
2 Herramienta de ajuste del cigüeñal, para ser utilizada como OEM Opel EN 46785 / KM 955,
Suzuki 09912-38300
3 Herramienta de ajuste del árbol de levas, para ser utilizada como OEM
Fiat 1871000900 / 1860985000, Ford 303-1472, Opel EN 46781, Suzuki 09917-68610
4 palanca tensora de cadenas, para ser utilizada como OEM Fiat 1870900400
5 Herramienta de bloqueo del cigüeñal, para ser utilizada como OEM Fiat 1870900300, Ford 303-
1468
6 Pasador de ajuste del cigüeñal, para ser utilizado como Fiat 8 mm
ATENCIÓN
Lea atentamente el manual de instrucciones y todas las instrucciones de seguridad antes de utilizar
el producto. Utilice el producto de forma correcta, con precaución y solo de acuerdo con su uso
previsto. El incumplimiento de las instrucciones de seguridad puede provocar daños, lesiones y la
anulación de la garantía. Guarde estas instrucciones en un lugar seguro y seco para futuras
consultas. Incluya el manual de instrucciones si entrega el producto a un tercero.
USO PREVISTO
El juego de calado de distribución es necesario para comprobar o ajustar el calado de distribución del
motor es adecuado para:
•Fiat Punto, Panda, Idea, Doblo 1.3 JTD Multi-Jet
codigo de motor: 188A9.000, 169A1.000, 188A8.000, 199A3.000, 188A9.000
•Opel Agila, Meriva, Corsa C, Combo C, Corsa D, Astra H, Tigra B 1.3 CDTi
codigo de motor: Z13DT, Z13DTH, Z13DTJ
•Suzuki Ingis, Wagon, Swift 1.3 CDTi, codigo de motor: Z13DT
Encontrará más información sobre el artículo y una lista de los motores y modelos adecuados en
nuestra página web: www.bgstechnic.com

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
INDICACIONES DE SEGURIDAD
•Mantenga a los niños y otras personas no autorizadas lejos del área de trabajo.
•No permita que los niños jueguen con la herramienta o su embalaje
•No utilice la herramienta si faltan piezas o están dañadas.
•Utilice la herramienta solo para el fin previsto.
•Nunca coloque las herramientas contenidas sobre la batería del vehículo. Peligro de
cortocircuito.
•Tengan cuidado cuando trabajen en un motor en marcha. La ropa holgada, herramientas y
otros objetos pueden quedar atrapados en las piezas giratorias y causar lesiones graves.
•¡Precaución al trabajar con motores calientes, existe peligro de quemaduras!
•Retire la llave de encendido antes de la reparación, así evitará un arranque accidental del
motor y los daños en el mismo y lesiones personales.
•Este manual pretende ser una información breve y en ningún caso sustituye a un manual de
taller. Por favor, tome la información técnica como los valores de par de apriete, las
instrucciones de desmontaje/montaje siempre de la literatura de servicio específica del
vehículo.
•Después de realizar la reparación o antes de arrancar el motor, gire el motor como mínimo 2
vueltas a mano y compruebe de nuevo la sincronización.
•Gire el motor solo en el sentido de giro normal (en el sentido horario, salvo indicación de lo
contrario)
•No utilice nunca las herramientas de ajuste para árboles de levas y cigüeñales como
contrasoporte cuando afloje o apriete los pernos de las poleas de la correa, el árbol de levas o
los piñones del cigüeñal. Esto puede dañar las herramientas y los componentes del motor.
Utilice únicamente herramientas que sean adecuadas para este fin.
PROTECCIÓN AMBIENTAL
Recicle las sustancias no deseadas, en lugar de tirarlas a la basura. Embalajes deben
clasificarse, llevarse a un punto de recogida de residuos y desecharse de manera
respetuosa con el medio ambiente. Consulte con la autoridad local de gestión de residuos
sobre las posibilidades de reciclaje. Deseche este producto al final de su vida útil de forma
respetuosa con el medio ambiente.
UTILIZACIÓN
La llave de sujeción para la polea del cigüeñal (1) se utiliza como
amarre de los piñones para aflojar la unión roscada central (rosca
izquierda) de la brida de la polea. Para colocar la herramienta, hay
que quitar los 4 tornillos de la polea y desmontar la propia polea.
Nota: No afloje el tornillo central mientras las herramientas de
ajuste del árbol de levas o del cigüeñal están insertadas, de lo
contrario las herramientas pueden resultar dañadas. Utilice
siempre la llave de sujeción para aflojar y apretar el tornillo central.

SW-Stahl und Werkzeugvertriebs GmbH Tel. [phone] / 46438-0
F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40
e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D
Manual de Instrucciones
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[email protected]
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
UTILIZACIÓN
La palanca de tensión de la cadena se utiliza para
bloquear la cadena de distribución cuando se sustituye la
junta. La herramienta se fija de forma que quede alineada
con la abertura de servicio de la cubierta del motor, de
modo que el pasador actúe sobre las nervaduras de la
guía de la cadena. Tire del pistón hacia atrás del tensor de
la cadena con la palanca hasta que se mueva a la
posición de bloqueo. Asegúrese de que el tensor está
completamente extendido antes de retraerlo.
Las herramientas de ajuste del árbol de levas (2 piezas)
se utilizan para ajustar los árboles de levas. Los árboles
de levas permanecen bloqueados en la posición de ajuste
tras la inserción.
Para colocar las herramientas, primero hay que quitar los
tapones de sellado. Un tapón se encuentra en la parte
delantera de la tapa de la válvula y el otro en la parte
trasera. Para llegar a los tapones, hay que levantar la
tubería de combustible y el mazo de cables.
Monte las herramientas de forma que las superficies
interiores de las herramientas queden horizontales.
Las herramientas están correctamente montadas cuando
se pueden empujar fácilmente hacia dentro.
Nota: las herramientas de ajuste se utilizan para alinear
los árboles de levas, no para bloquearlos cuando, por
ejemplo, se aflojan los piñones del árbol de levas.
Herramienta de ajuste del cigüeñal
Pasador de ajuste (6) para Fiat - Pasador de ajuste (5)
para Opel y Suzuki
Sujeta el cigüeñal en la posición de ajuste después del
montaje y así se asegura la correcta alineación al montar
la cadena.
Atención: Estas herramientas se utilizan para alinear el
cigüeñal, nunca las utilice para aflojar o apretar los
tornillos.
La herramienta de bloqueo del cigüeñal se utiliza para
sujetar el cigüeñal (lado del volante del motor) en la
posición de ajuste. Se utiliza para las reparaciones
completas del motor y cuando se desmonta el motor. La
herramienta se monta en los tornillos de fijación del
volante, para ello hay que desmontar el volante.
Siga en todo momento las indicaciones del fabricante del
vehículo.
