BH FITNESS NLS12 Dual Operator's manual

G2351IN/02
Instrucciones de montaje y utilización
Instructions for assembly and use
Instructions de montage et utilisation
Montage und gebrauchsanleitung
Instruções de montagem e utilização
Istruzioni di montaggio e uso
Montage-en gebruiksinstrukties

Fig.1
Fig.2

Fig.3 Fig.4
Fig.5 Fig.6A

Fig.6B
Fig.7 Fig.8

Fig.9 Fig.10
Fig.11 Fig.12

Fig.13
Fig.14

Fig.15 Fig.16
Fig.17

8
Español
INSTRUCCIONES DE
SEGURIDAD.-
Antes de comenzar cualquier
programa de ejercicio, consulte a su
médico. Se recomienda la realización
de un examen físico completo.
Trabaje en el nivel de ejercicio
recomendado, no llegue al
agotamiento. Si siente dolor o
molestias de cualquier tipo, pare el
ejercicio inmediatamente y acuda a su
médico.
Utilice el aparato sobre una superficie
sólida y nivelada, con algún tipo de
protección para el suelo o alfombra.
Por razones de seguridad, el equipo
deberá disponer a su alrededor de un
espacio libre no inferior a 1 m.
No permita a los niños jugar con este
aparato o a su alrededor. Mantenga
las manos alejadas de las partes en
movimiento.
Compruebe la elíptica antes de
comenzar el ejercicio, para
asegurarse de que se han montado
todas las piezas y que las tuercas,
tornillos, pedales y brazos se han
apretado correctamente antes del uso.
Ningún dispositivo de ajuste que
pueda interferir con el movimiento del
usuario debe sobresalir de la
máquina.
Especial cuidado debe tenerse con la
unión entre los tubos de pedales y los
brazos oscilantes superiores. Los
dedos pueden quedar atrapados en
este punto causando lesiones.
Utilice prendas y calzado apropiados
para el ejercicio físico. No utilice
prendas sueltas. No utilice calzado
con suela de cuero o tacones altos.
Este aparato ha sido probado y
cumple con la norma EN957
adecuado sólo para uso doméstico. El
frenado es independiente de la
velocidad.
IMPORTANTE.-
Lea las instrucciones detenidamente
antes de proceder con el montaje.
Retire todas las partes del cartón de
embalaje e identifíquelas con respecto
al listado, para asegurarse de que no
falta ninguna.
No elimine el cartón hasta haber
montado la elíptica completamente.
Utilice el aparato siempre de acuerdo
con las instrucciones. Si encuentra
algún componente defectuoso durante
el montaje o comprobación del
aparato, o si oye algún ruido extraño
durante la utilización, pare.
No utilice este aparato hasta que se
haya solucionado el problema.
INSTRUCCIONES PARA EL
EJERCICIO.-
El uso de la ELÍPTICA le reportará
diferentes beneficios, mejorará su
condición física, tono muscular y,
junto con una dieta baja en calorías, le
ayudará a perder peso.
1 La fase de calentamiento.
Esta fase acelera la circulación
sanguínea en el cuerpo y pone a tono
los músculos para el ejercicio.
También reduce el riesgo de
calambres y lesiones musculares. Es

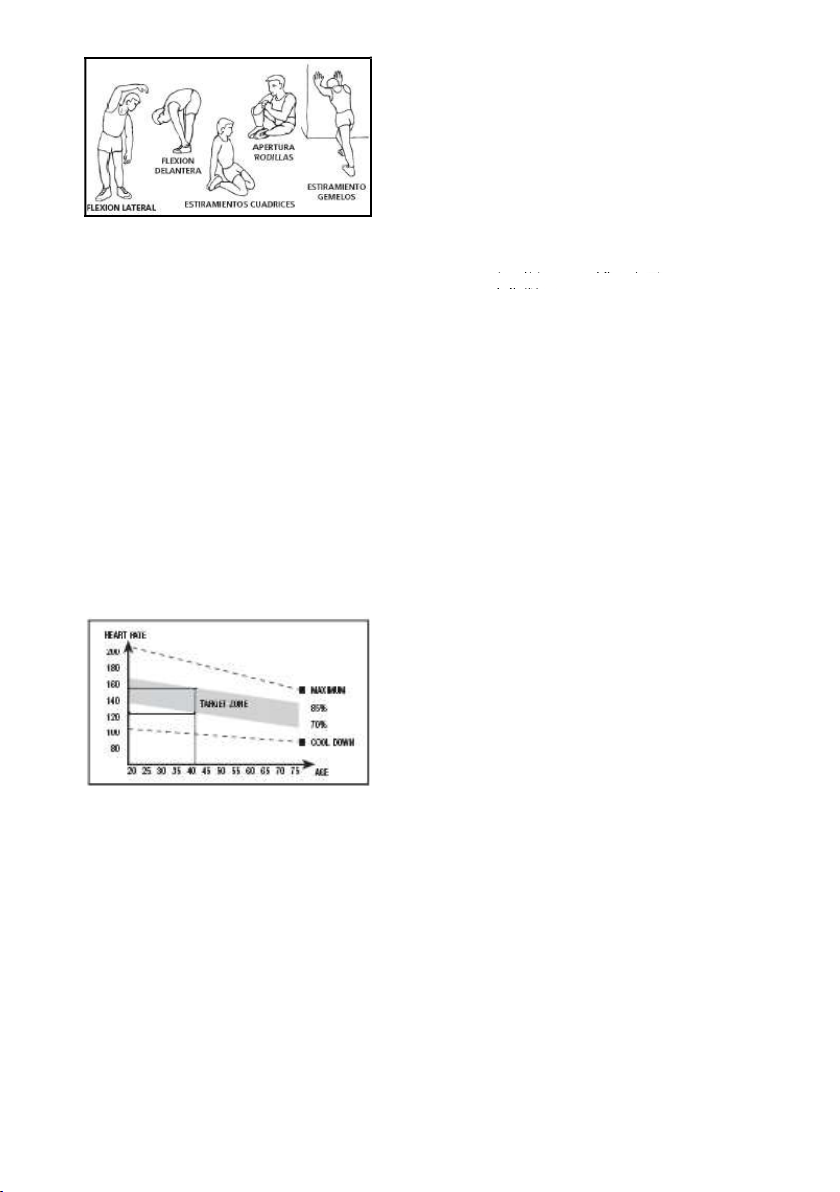

aconsejable realizar algunos ejercicios
de estiramiento, según se muestra
más adelante.

9
Realice cada estiramiento
aproximadamente durante 30
segundos, no fuerce los músculos. Si
siente dolor, PARE.
2. La fase de ejercicio.
En esta fase se realiza el esfuerzo
más importante. Tras el ejercicio
regular, los músculos de las piernas
aumentarán su flexibilidad. Es muy
importante mantener un ritmo
constante. El ritmo de ejercicio será lo
bastante alto para aumentar las

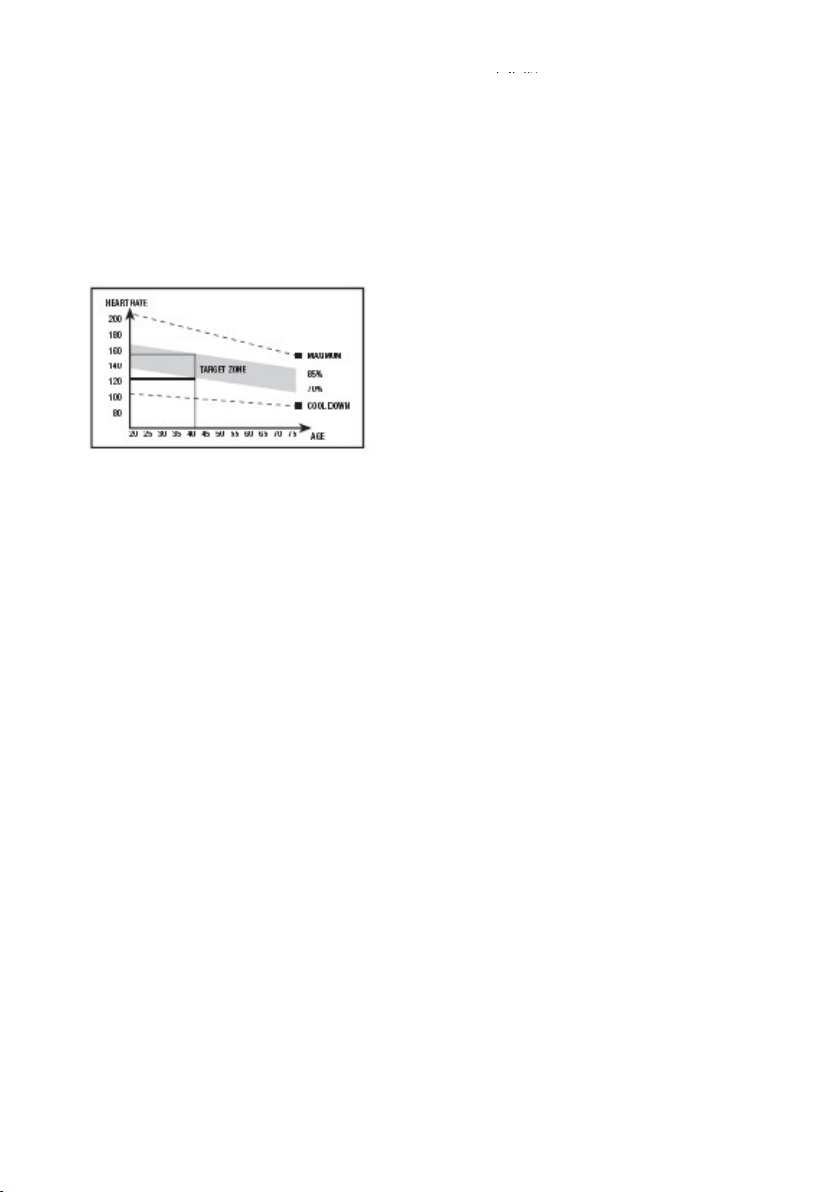

pulsaciones hasta la zona objetivo
que se muestra en el gráfico
siguiente.
Esta fase debería durar un mínimo de
12 minutos aunque se recomienda a
la mayoría de la gente comenzar con
períodos de 10-15 minutos.
3. La fase de relajación
Esta fase permite la relajación del
sistema cardiovascular y muscular. Se
trata de una repetición de los
ejercicios de calentamiento, por
ejemplo, reduciendo el ritmo, y
continuando aproximadamente 5
minutos. Repita los ejercicios de
estiramiento, y recuerde no forzar los
músculos.
Según transcurran los días, necesitará
entrenamiento más prolongados y de
mayor intensidad. Es recomendable
ejercitarse un mínimo de tres días por
semana, en días alternos.
Tonificación muscular.
Para tonificar los músculos durante el
ejercicio deberá seleccionar una
resistencia alta. Esto implicará una
mayor tensión sobre la musculatura
de las piernas y quizás deba reducir el
tiempo del ejercicio. Si también desea
mejorar su forma física general,
deberá cambiar su programa de
entrenamiento. Realice los ejercicios
de calentamiento y relajación de
costumbre, pero cuando esté llegando
al final de la fase de ejercicio,
aumente la resistencia para someter
sus piernas a un mayor esfuerzo.
Deberá reducir la velocidad para
mantener el ritmo cardíaco en la zona
objetivo.
Pérdida de peso.
En este caso, el factor importante es
el esfuerzo realizado. Cuando más
intenso y más prolongado sea el
trabajo, mayor será la cantidad de
calorías quemadas. Efectivamente, el
trabajo es el mismo que se realiza
para mejorar la condición físico, pero
el objetivo es diferente.
INDICACIONES GENERALES.-
Lea atentamente las instrucciones de
este manual. Este le da indicaciones
importantes sobre el montaje,
seguridad y uso de la máquina.
1 Esta unidad esta diseñada para uso
en casa. El peso de usuario no debe
exceder de 105Kg.

10
2 Mantenga las manos alejadas de
cualquiera de las partes móviles de la
unidad.
3 Los padres y otras personas
responsables de los niños deben de
tener en cuenta la naturaleza curiosa
de estos y que puede llevarles a
situaciones y conductas que pueden
resultar peligrosas. Esta unidad no ha
de utilizarse en ningún caso como
juguete.
4 Es responsabilidad del propietario
asegurarse que todos los usuarios de
la máquina estén adecuados e
informados sobre todas las
precauciones necesarias.
5 Su unidad sólo puede ser usada por
una persona al mismo tiempo.
6 Utilice prendas de vestir y calzado
adecuado. Átese los cordones
correctamente.
1. INSTRUCCIONES DE
MONTAJE.-

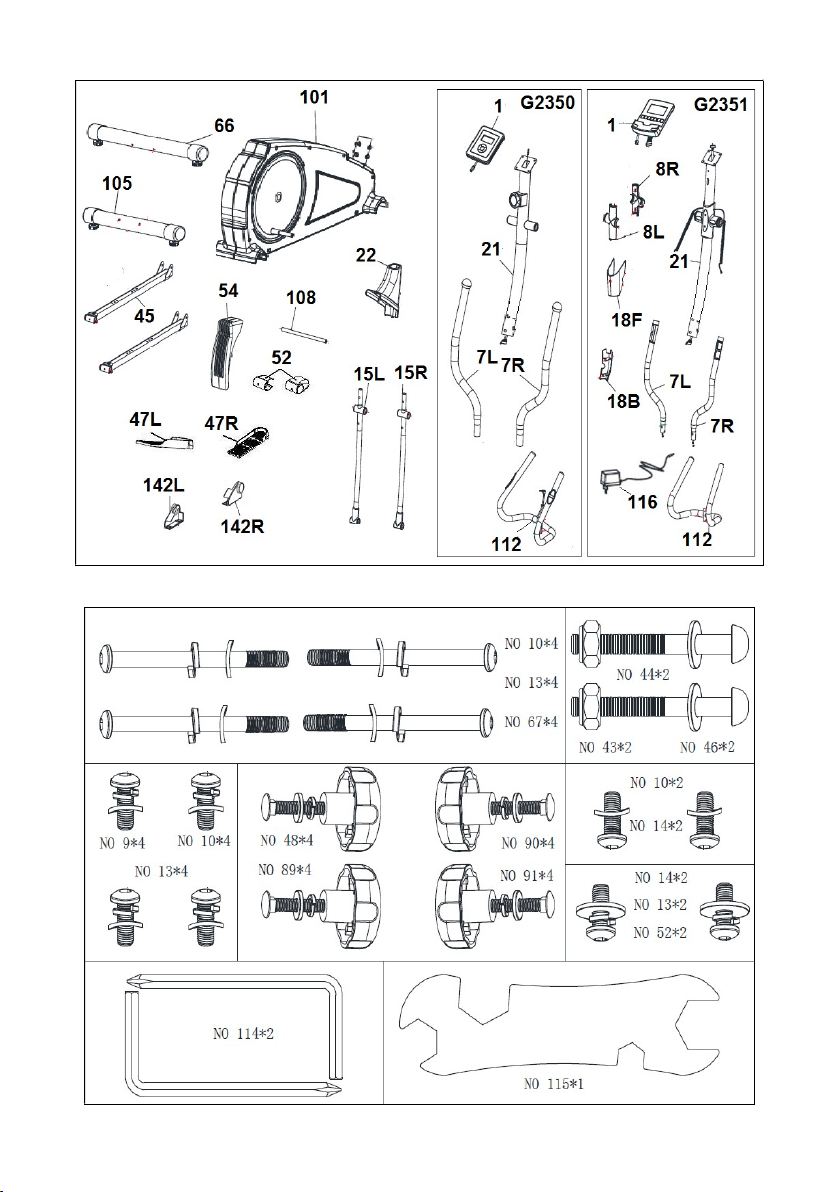

Saque la unidad de la caja y
compruebe que tiene todas las piezas.
Se recomienda la ayuda de una
segunda persona para la realización
de este montaje Fig.1.
(1) Monitor.
(7L) Brazo superior izquierdo.
(7R) Brazo superior derecho
(15L) Brazo inferior izquierdo.
(15R) Brazo inferior derecho
(21) Tubo de remo.
(22) Tapa embellecedora inferior de
remo.
(45) Pedal pie izquierdo.
(45) Pedal pie derecho.
(47L) Apoya pìes Izquierdo.
(47R) Apoya pies Derecho.
(51) Tapa trasera embellecedora
(54) Tapa trasera
(66) Tubo caballete trasero con tacos
regulables.
(101) Cuerpo principal.
(105) Tubo caballete delantero con
ruedas.
(112) Tubo manillar.
(142L) Tapas embellecedoras
inferiores, izquierda (L) de las rotulas de
bastones.
(142R) Tapas embellecedoras
inferiores, derecha (R) de las rotulas de
bastones.
G2351:
(8L) Tapas cierre eje giro bastones (L).
(8R) Tapas cierre eje giro bastones (R).
(18F) Tapa frontal monitor
(18B) Tapa trasera monitor
(116) Adaptador
Fig.2.-
(9) Tornillos M8x20.
(10) Arandela plana 8.
(13) Arandela de muelle de 8.
(14) Tornillos M8x20.
(43) Tuerca M10
(44) Arandela 10
(46) Tornillo M10x78
(48) Tornillo M6x55
(52) Arandela
(67) Tornillo
(89) Arandela de muelle de 6
(90) Pomo
(91) Arandela de 6
Llaves de allen de 5 mm
Llave mixta.
2. COLOCACIÓN DE LOS
TUBOS CABALLETE.-
Acerque el tubo de caballete delantero
con ruedas (105) al cuerpo central
(101), posicionando las ruedas hacia
delante de la unidad, Fig.3, introduzca
los tornillos (67), coloque las arandelas
(13) y las arandelas onduladas (10) y
ayudándose de la llave de Allen de
5mm apriete fuertemente.

11
Coja el tubo caballete trasero (66) con
tacos de regulación Fig.4. Introduzca
los tornillos (67) coloque las arandelas
(10) (13), y apriete fuertemente.
3. MONTAJE TAPA INFERIOR
EMBELLECEDORA DE REMO.-
Coja el tubo de remo (21) e introduzca
la carcasa embellecedora inferior de
remo (22) en dirección a la flecha
Fig.5.
4. MONTAJE TUBO REMO.-

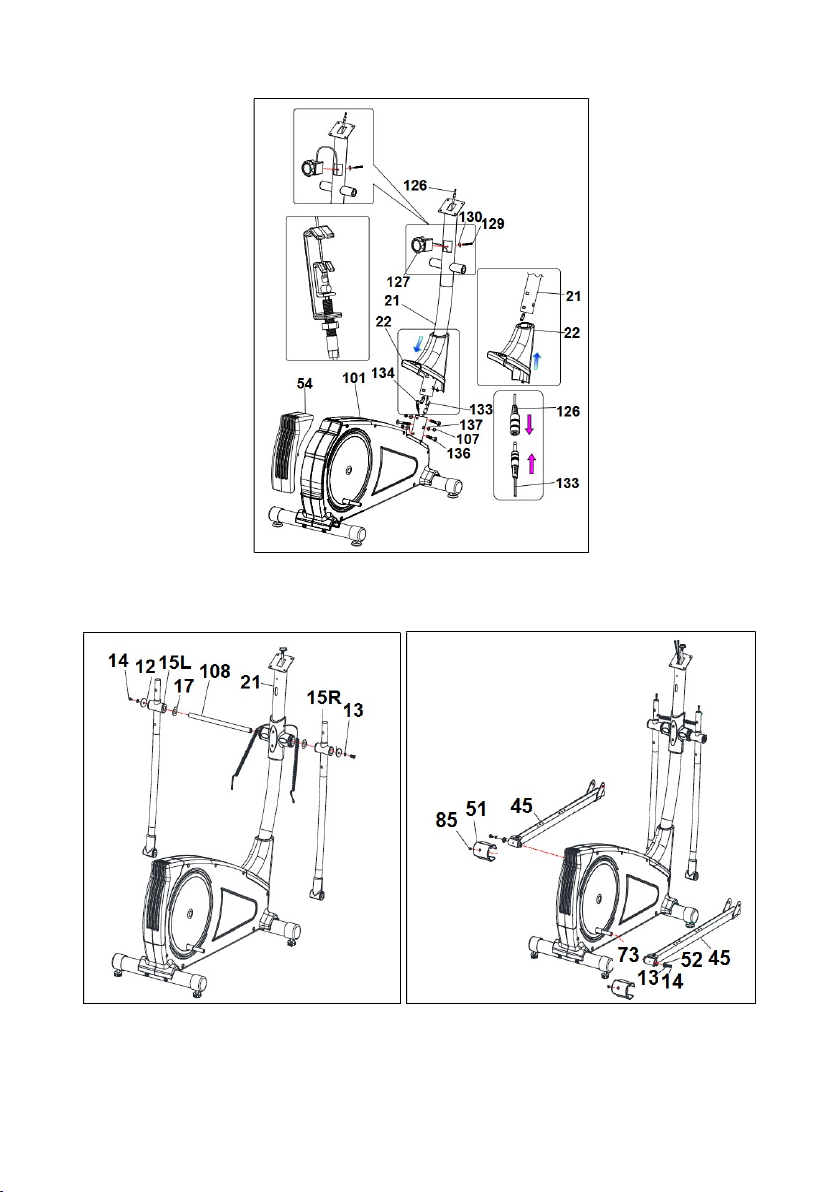

Una vez se ha colocado en el tubo de
remo la tapa embellecedora.
Suelte de la parte inferior del tubo
remo (21) los tornillos (136), junto con
las arandelas (137) y (107). Acerque el
tubo de remo (21) hacia el tubo
saliente del cuerpo principal (101)
Fig.6.
G2350. Suelte el tornillo (129) situado
en la parte trasera del mando de
tensión (127), instale el mando de
control de tensión (127) en el mástil
frontal (21) y apriete el tornillo (129)
según se muestra en el esquema Fig.
6B, ayudándose de la llave con punta
de destornillador de estrella.
Compruebe el correcto
funcionamiento del mando de tensión
girándolo a izquierda y derecha.
Coja la punta del cable de tensión
(127) que sale de la parte inferior del
tubo remo (21) y conéctelo al soporte
de tensión (134) como muestra la,
Fig.6B. Una el conector (126) que sale
del tubo remo (21), con el conector
(133) que sale del tubo saliente del
cuerpo central (101), Fig.6B.
G2351. Una el conector (19) que sale
del tubo remo (21), con el conector
(102) que sale del tubo saliente del
cuerpo central (102), Fig.6A.
Introduzca el tubo de remo (21) en el
saliente del cuerpo principal (101), en
dirección a la flecha, Fig.6, teniendo
cuidado de no pillar los cables.
Coloque los tornillos (136), junto con
las arandelas (137) y (107) soltados
anteriormente en el tubo remo, Fig.6 y
apriete fuertemente.
Baje la tapa embellecedora (22) del
tubo remo (21) hasta el tubo base del
cuerpo central (101), Fig.6.
Coloque la tapa trasera (54).
G2350 ATENCION: Una vez que a
máquina ha sido montada, compruebe
si el mando de tensión (127) funciona
de forma correcta.
5. MONTAJE DE LOS
BRAZOS.-
Introduzca el eje giro de brazos (108)
por los casquillos del tubo transversal
del tubo remo (21), Fig.7 y déjelo
centrado.
Coloque las arandelas separadoras
(17) montandolas como indica la
Fig.7, introduzca el brazo izquierdo
(15L) (marcado con la letra L) en el
eje giro brazos (108) Fig.7, a
continuación coloque el brazo derecho
(15R) (marcado con la letra R) en el
otro extremo del eje giro brazos,
coloque en los extremos del eje los
tornillos (14) y las arandelas planas
(12-13) y ayudándose de las dos
llaves de tubo combinadas apriete
fuertemente.
6. MONTAJE DE LOS PIES.-
Coja el pedal derecho (45), Fig.8
(marcado con la letra R) e
introdúzcalo en el eje de la biela (73)
(parte derecha de la máquina).

12
Seguido coja la arandela (13) (52) y el
tornillo (14) y atornille fuertemente.
Coja el pedal izquierdo (45) Fig.8
(marcado con la letra L) e introdúzcalo
en el eje (73) parte izquierda de la
máquina.
Seguido coja la arandela (13) (52) y el
tornillo (14) y atornille fuertemente.
Coloque las tapas traseras
embellecedoras (51), Fig.8 y coloque
los tornillos (85).
7. MONTAJE DE LOS TUBOS
DE PIES.-
Coja el pie derecho (45), y posiciónelo
en la “U” de la parte inferior del brazo
derecho (15R), Fig.9.
Introduzca el tornillo (46) como de
indica en la Fig.9A y coja la arandela
plana (44) y la tuerca autoblocante
(43) y apriete fuertemente.
Coja el pie izquierdo (15L), y realice el
mismo montaje que ha realizado para
el montaje del pie derecho.
8. MONTAJE TAPAS
LATERALES EJE GIRO
BRAZOS CON LOS PIES.-
A continuación coloque las tapas
embellecedoras (42R) y (42L) de los
pies con la parte inferior de los
bastones, en el lado derecho Fig.10.
Atorníllelas con los tornillos (41).
Seguido realice la misma operación
con las otras tapas en el lado
izquierdo.
9. MONTAJE DE LOS
BRAZOS SUPERIORES.-
G2351. Tome los conectores (2) del
HandGrip y enchúfelos a los
conectores (5) de los brazos
superiores (7L) y (7R).
Coja el brazo superior izquierdo (7L)
(marcado con la letra L).
Introduzca el brazo en el saliente del
brazo inferior izquierdo (15L) haciendo
coincidir las letras (L) Fig.11, coloque
los tornillos (9) las arandelas (10) (13)
y apriete.
Seguido realice el mismo montaje con
el brazo superior derecho (7R).
10. MONTAJE DE LOS
REPOSAPIES.-
A continuación suelte los tornillos (48)
las arandelas planas (89) (91) y los
pomos (90), posicione el reposapiés
derecho (47R, marcado con la letra R)
sobre el pie derecho (45) de la unidad,
Fig.12, (la posición izquierda y
derecha en la unidad es siempre en la
posición de hacer el ejercicio) coja los
pomos (90), las arandelas (89) (91) y
los tornillos (48), soltados
anteriormente y apriete fuertemente.
Seguido posicione el reposapiés
izquierdo (47L marcado con la letra L)
sobre el pie derecho (45), coloque los
pomos (90) las arandelas (89) (91) y
los tornillos (48), soltados
anteriormente y apriete fuertemente.
11. MONTAJE MONITOR.-
COLOCACIÓN CABLE REENVIO.
G2350. Tome el cable (126) que sale
por la parte superior del tubo de remo
(21) Fig.13 y enchúfelo al conector del
electrónico (1).
G2351. Tome el cable (19) que sale
por la parte superior del tubo de remo
(21) Fig.13 y enchúfelo al conector del
electrónico (1).

13
COLOCACIÓN CABLE HAND-GRIP.
G2351. Tome los conectores (2) del
HandGrip y enchúfelos a los
conectores situados en la parte
trasera del monitor (1), como muestra
la Fig.13.
COLOCACIÓN DEL MONITOR.
Suelte los tornillos (20) Fig.13 de la
parte trasera del monitor. Seguido
coloque el monitor en dirección de la
flecha sobre la chapa del tubo remo
(21) Fig.13, introduciendo los cables
en el interior del tubo remo y teniendo
cuidado de no pillar los cables.
Coloque los tornillos (20) soltados
anteriormente.
ATENCIÓN:
Es muy importante el reapretar todos
los tornillos que han intervenido en el
montaje de la maquina, a la semana
aproximadamente de uso de la
maquina, con ello evitaremos ruidos
raros y posibles averías.
12. COLOCACIÓN DEL
MANILLAR.-
Coja el manillar (112), suelte los
tornillos (14), posicione los extremos
del manillar en la chapa de la parte
superior del tubo remo (21) Fig.14.
Atornille con los tornillos (14) soltados
anteriormente.
COLOCACIÓN CABLE HAND-GRIP.
G2350. Tome los conectores (128) del
HandGrip y enchúfelos a los
conectores situados en la parte
trasera del monitor (1), como muestra
la Fig.13.
G2351.
Coja las tapas (18B) (18F)
(8R) (8L), posiciónelas en el tubo de
remo (21) Fig.14. Y a continuación
atornillelas con los tornillos (16) (110).
G2350
REGULACIÓN DE ESFUERZO.-
Para un control de esfuerzo regular de
su ejercicio, este aparato dispone de
un mando de tensión (127), colocado
en el tubo de remo (21) con distintas
posiciones de resistencia.
Para aumentar la resistencia del
pedaleo usted gire el mando de tensión
(127), en sentido de las agujas del reloj
(+), hasta conseguir que el esfuerzo de
su ejercicio es el ideal para usted.
Para disminuir la resistencia del
pedaleo, gire el mando de tensión
(127), en sentido contrario a las agujas
del reloj (-).
G2351
CONEXIÓN A LA RED.-
Introduzca la clavija de enganche (m)
del transformador (116) en el punto de
conexión (k), del cuerpo central (101),
(parte trasera inferior) y conecte el
transformador de corriente a la red de
220 V, Fig.17.
NIVELACIÓN.-
Una vez colocada la unidad en su
lugar definitivo, para la realización del
ejercicio, compruebe que el
asentamiento en el suelo y su
nivelación sean correctos. Esto se
conseguirá roscando más o menos los
pies regulables (69) como muestra la
Fig.15.
MOVIMIENTO Y
ALMACENADO.-
La unidad está equipada con ruedas
(104) lo que hace más sencillo su
movimiento.

14
Las ruedas que se encuentran en la
parte delantera de su unidad, le
facilitarán la maniobra de colocar su
unidad en el emplazamiento escogido,
levantando, ligeramente por la parte
delantera y empujando, como muestra
la Fig.16. Guarde su máquina en un
lugar seco con las menores
variaciones de temperatura posible.
Para cualquier consulta, no dude en
ponerse en contacto con el
(S.A.T).Servicio de Asistencia Técnica,
llamando al teléfono de atención al
cliente (ver página final del presente
manual).
BH SE RESERVA EL DERECHO A
MODIFICAR LAS ESPECIFICA-
CIONES DE SUS PRODUCTOS SIN
PREVIO AVISO.

15
English
SAFETY INSTRUCTIONS.-
Consult your doctor before starting any
exercise program. It is advisable to
undergo a complete physical
examination.
Work at the recommended exercise
level, do not overexert yourself. If you
feel any pain or discomfort, stop
exercising immediately and consult your
doctor.
Use the appliance on a solid, fl at
surface, with some type of protection for
the floor or carpet. In the interest of
safety, the equipment must have at
least 1 metre of free space around it.
Do not allow children to play with the
equipment or in the immediate vicinity.
Keep your hands well away from any of
the moving parts.
Check the elliptical trainer before
starting the exercise; to make sure that
all of the parts are attached and that the
nuts, bolts, pedals and focus bars have
been tightened correctly prior to use.
Any adjustment device that could
interfere with the user’s movement
should not be left projecting.
People should be careful with the joint
place between pedal tubes and swing
bar tubes. If fingers get stuck, injuries
could be caused.
Wear appropriate clothing and footwear
for the exercise. Do not use loose
clothing. Do not wear leather soled
shoes or footwear with high heels.
This appliance has been tested and it
complies with standard EN957, suitable
for domestic use only. Braking is
independent of speed.
IMPORTANT.-
Read the instructions carefully before
proceeding to assemble the equipment.
Remove all the parts from the cardboard
packaging and check them against the
parts list to ensure that there is nothing
missing.
Do not throw the cardboard away until
the elliptical trainer is fully assembled.
Always use the appliance in accordance
with the instructions. If you discover any
defective component while assembling
or checking the equipment, or if you
hear any strange noise during exercise
then stop. Do not use the appliance until
the problem has been resolved.
EXERCISE INSTRUCTIONS.-
Use of the ELLIPTICAL TRAINER offers
various benefits; it will improve fitness,
muscle tone and when used in
conjunction with a calorie controlled diet
it will help you to lose weight.
1,Warm-up phase
This phase speeds up the body’s blood
circulation and gets the muscles ready
for exercise. It also reduces the risk of
cramp and sprains. It is advisable to do
some stretching exercises, as shown
below. Each stretch should last
approximately 30 seconds, do not
overexert the muscles. If you feel pain,
STOP.

16
2. Exercise phase
This phase requires the greatest
physical exertion. After regular
exercise the leg muscles will become
more flexible. It is important to keep
the rhythm constant. The rhythm of
the exercise should be fast enough to
bring the heart rate into the target
area, as shown on the following graph:
This phase should last at least 12
minutes, although it is advisable for
most people to start off with sessions
of 10-15 minutes.
3. Cool-down phase
This phase allows the cardiovascular
and muscle system to relax. It consists
of repeating the warm-up exercises,
i.e. reducing the rhythm and
continuing for approximately 5
minutes. Repeat the stretching
exercises but remember not to
overexert the muscles.
Eventually your training sessions will
have to become longer and more
intensive. It is advisable to exercise at
least three days per week, on
alternate days.
Muscle toning
You should select a high exertion level
in order to tone muscles during
exercise. This entails greater stress on
the leg muscles, so it may be wise to
reduce exercise times. If you also wish
to improve your overall fi tness then
you should change your training
program. Do the warm-up and
cooldown exercises as normal but
when you are reaching the end of the
exercise phase, increase the exertion
level in order to make your legs work
harder. You should reduce speed in
order to keep your heart rate within
the target area.
Weight loss
In this case the important factor is the
effort made. The more intense and the
longer the session, the greater the
number of calories burned. Even
though you are dong the same work
as you do to improve fitness, the
objective has changed.
GENERAL INSTRUCTIONS.-
Carefully read through the instructions
contained in this manual. It provides
you with important information about
assembly, safety and use of the
machine.
1 This unit has been designed for
home use. The user weight does not
have to exceed 105kg
2 Keep your hands well away from
any of the moving parts.
3 Parents and/or those responsible for
children should always take their
curious nature into account and how
this can often lead to hazardous
situations and be haviour resulting in
accidents. This unit does not have to
be used in any case like toy.
4 The owner is responsible for
ensuring that anyone who uses the
machine is duly informed about the
necessary precautions.
5 Your unit can only be used by one
person at a time.
6 Use suitable clothing and footwear.
Tie up your shoelace correctly.

17
1. ASSEMBLY INSTRUCTIONS.-
Take the unit out of its box and make
sure that all of the pieces are there:
The assistance of a second person
is recommended when assembling
this unit Fig.1.
(1) Monitor.
(7L) Top focus bar, left.
(7R) Top focus bar, right.
(15L) Bottom focus bar, left.
(15R) Bottom focus bar, right.
(21) Main post.
(22) Bottom post cover.
(45) Pedal left foot.
(45) Pedal right foot.
(47L) Left footrest.
(47R) Right footrest.
(51) Bottom cover, left foot.
(51) Bottom cover, right foot.
(54) Bottom cover.
(66) Rear stabiliser bar with
adjustable feet.
(101) Main body.
(105) Front stabiliser bar with wheels.
(112) Handlebar tube.
(142L) Bottom trim covers, left and
right. (L) for the knuckle joints on the
focus bars.
(142R) Bottom trim covers, left and
right (R) for the knuckle joints on the
focus bars.
G2351 :
(8L) Focus bar spindle covers (L).
(8R) Focus bar spindle covers (R).
(18F ) Monitor front cover
(18B ) Monitor back cover
(116 ) Adapter
Fig.2 - . NUTS & BOLTS
(9) Screws M8x20 .
(10) Flat Washer 8.
(13) Spring washer 8 .
(14) M8x20 screws .
(43) M10 Nut
(44) Washer 10
(46) Screw M10x78
(48) Screw M6x55
(52) Washer
(67) Screw
(89) Spring washer 6
(90) Knob
(91) Washer 6
Allen wrenches 5mm
Mixed Key.
2. FITTING THE STABILISER
BARS.-
Bring the front stabiliser bar with
wheels (105) to the main body (101)
positioning the wheels at the front of
the unit, Fig.3, insert screws (67), fit
the washers (13) and the corrugated
washers (10). Use the 5mm Allen key
to tighten securely.
Take the rear stabiliser bar with
adjustable feet (66), Fig.4, insert the
bolts (67); fit the washers (13), the
corrugated washers (10) and tighten
securely.
3. FITTING THE BOTTOM
POST COVER.-
Take the main post (21) and insert the
bottom post cover (22) in the direction
of the arrow, Fig.5.
4. FITTING THE MAIN POST.-
Once the bottom post cover is fitted,
remove the screws (136) and washers
(137) and (107) from the bottom of the
main post (21).
Bring the main post (21) up to boss on
the main body (101), Fig.6.
G2350. Unfasten the screw (129) at the
back of the tension controller (127), fit
the tension controller (127) onto the
main post (21).

18
Retighten the screw (129) as shown
in diagram Fig. 6B, using the
screwdriver ended spanner. Check that
the tension controller operates correctly
by turning it left and right.
Take the tip of the tension cable (127),
sticking out of the bottom of the main
post (21) and connect it to the tension
support (134), as shown in Fig.6B.
Plug connector (126), coming out of the
main post (21), into connector (133),
coming out of the boss on the main
body (101), Fig.6B.
G2351. Plug connector (19), coming out
of the main post (21), into connector
(102), coming out of the boss on the
main body (101), Fig.6A.
Slip the main post (21) over the boss
(101) on the main body in the direction
of the arrow, Fig.6, making sure not to
snag any of the cables.
Fit the screws (136), along with the
washers (137) and (107), removed
previously, Fig.6, and tighten securely.
Lower the bottom trim section (22) for
the main post (21) down over the boss
section of the main body (101), Fig.6.
Fit the bottom cover (54).
G2350 ATTENTION: When the
machine has been assembled, make
sure that the tension control (127)
works correctly.
5. FITTING THE FOCUS
BARS.-
Insert the focus bar spindle (108)
through the spacer bushes on the
main post (21), Fig.7, leaving it
centred.
Fit the spacer washers (17) as shown
in Fig.7. Insert the left focus bar (15L)
(marked with the letter “L”) onto the
focus bar spindle (108), Fig.7, then fit
the right focus bar (15R) (marked with
the letter “R”) on the other end of the
spindle. Fit the bolts (14) and the flat
washers (12-13) and with the help of
the box spanners tighten securely.
6. FITTING THE FEET.-
Take the right pedal (45), Fig.8,
(marked with the setter “R”) and slide
it onto the crank shaft (73) on the
right- hand side of the machine.
Now take washer (13) (52) and bolt
(14) and tighten securely.
Take the left pedal (45), Fig.8,
(marked with the setter “L”) and slide it
onto the shaft (73) on the left-hand
side of the machine.
Now take washer (13) (52) and bolt
(14) and tighten securely.
Attach the bottom covers (51), Fig.8,
and fit screws (85).
7. FITTING THE FOOT BARS.-
Take the right foot bar (45) and
position it on the “U” at the bottom of
the right focus bar (15R), Fig.9.
Insert screw (46), as shown in Fig.9A,
then fit the flat washer (44) and the
self locking nut (43), and tighten
securely.
Take the left foot bar (15L) and go
through the same assembly procedure
as with the right.
8. FITTING THE FOCUS BAR
SIDE COVERS TO THE FOOT
BARS.-
Next fit the footrest covers (42R) and
(42L) with the bottom of the joints on
the right side, Fig.10. Use screws (41)
to screw them together. Then do the
same with the other covers on the left-
hand side.

19
9. FITTING THE UPPER
FOCUS BARS.-
G2351. Take hold of the Hand-grip
connectors (2), sticking out of the top
bars (7L) and (7R).
Take the top left bar (7L) (marked with
the letter “L”).
Insert the top bar onto the bottom left
focus bar (15L), lining up the letters
(L), Fig.11, fit the screws (9), the
washers (10) (13) and tighten
securely. Now go through the same
procedure for the top right focus bar
(7R).
10. FITTING THE FOOTRESTS.-
Next, remove the screws (48), the flat
washers (89) (91) and the knobs (90)
and position the right footrest (47R)
(marked with the letter “R”) on top of
the unit’s right foot (45), Fig.12, (left
and right refers to the user’s position
doing exercise) refit the knobs (90),
the washers (89) (91) and the screws
(48) removed previously and tighten
securely.
Next, position the left footrest (47L)
(marked with the letter “L”) on top of
the left foot (45), refit the knobs (90),
the washers (89) (91) and the screws
(48) removed previously and tighten
securely.
11. FITTING MONITOR.-
ATTACHING THE FEEDBACK CABLE
G2350. Take hold of the cable (126),
which is sticking up out of the main
post (21), and plug it into the
connector of the electronic unit (1), as
shown in Fig.13.
G2351. Take hold of the cable (19),
which is sticking up out of the main
post (21), and plug it into the
connector of the electronic unit (1), as
shown in Fig.13.
FITTING THE HAND-GRIP CABLE.
G2351. Take hold of the Hand-grip
connectors (2), sticking out of the
main post (21), and plug them into the
connectors located at the back of the
monitor (1), as shown in Fig.13.
ATTACHING THE MONITOR.-
Release screws (20), Fig.13, at the
back of the monitor.
Next, slide the front of the monitor
onto the plate on top of the main post
(21) in the direction of the arrow,
Fig.14, push the cables down into the
main post making sure not the pinch
any of the cables. Replace the screws
(20) removed previously.
ATTENTION:
It is important to retighten all of the
screws involved in assembling the
machine after approximately a week of
use as this will prevent any strange
noises and possible damage.
12. FITTING THE HANDLEBAR.-
Take the handlebar (112), remove
screws (14), position the ends of the
handlebar on the plate at the top of
the main post (21), Fig.14. Refit the
screws (14) removed previously.
FITTING THE HAND-GRIP CABLE.
G2350. Take hold of the Hand-grip
connectors (128), sticking out of the
main post (21), and plug them into the
connectors located at the back of the
monitor (1), as shown in Fig.13.
G2351. Take the covers (18B) (18F)
(8R) (8L) and position them on the
main post (80), Fig.14.

20
Now use the screws (110) (16) to
attach them to the post.
G2350
EXERTION SETTINGS.-
To provide an even level of exertion
during exercise, this appliance is
equipped with a tensioning control
(127), located on the main post (21),
offering various exertion settings.
To increase pedal resistance turn the
tensioning control (127) clockwise (+)
until the exertion level best suits your
exercise requirements.
To reduce pedal resistance turn the
tensioning control (127) anticlockwise (-).
G2351
MAINS CONNECTION.-
Insert the jack (m) on the transformer
(116) into the connection hole (k) on
the main body (101) (bottom, rear of
the machine) and then plug the
transformer into a 220 V mains supply,
Fig.17.
LEVELLING.-
Once the unit has been placed into its
final position, make sure that it sits flat
on the floor and that it is level. This
can be achieved by screwing the
adjustable feet (69) up or down, as
shown in Fig.15.
MOVEMENT & STORAGE.-
The unit is equipped with wheels (104)
to make it easier to move. The wheels
located at the front of your unit make it
easier to move it into a chosen
position, by lifting the rear of the unit
up slightly and pushing it, as shown in
Fig.16. Store your unit in a dry place,
preferably not subject to changes in
temperature.
Do not hesitate to get touch with the
Technical Assistance Service if you
have any queries by phoning customer
services (see last page in manual)
BH RESERVES THE RIGHT TO
MODIFY THE SPECIFICATIONS OF
ITS PRODUCTS WITHOUT PRIOR
NOTICE
