Blastrac BDC3140 User manual

BDC3140 DB
BDC3140 LP
C376 I-GB-F-D-E
07/2018
I
GB
F
D
E
MANUALE DI ISTRUZIONI
INSTRUCTIONS MANUAL
MANUEL D’INSTRUCTIONS
BETRIEBSANLEITUNG
MANUAL DE INSTRUCCIONES

Manuale d’uso BDC3140 DB/LP
www.blastrac.eu ‒ [email protected]
1/16
I
Indice
Istruzioni per l’uso...........................................................................................................2
Sicurezza dell’operatore.................................................................................................................. 2
Informazioni generali sull’uso dell’aspiratore................................................................................... 2
Impieghi previsti .............................................................................................................................. 2
Usi impropri ..................................................................................................................................... 3
Emissioni polveri nell’ambiente ....................................................................................................... 3
Avvertenze generali......................................................................................................................... 3
Dichiarazione CE di Conformità ...................................................................................................... 3
Descrizione dell’aspiratore.............................................................................................4
Parti Aspiratore ed Etichette............................................................................................................ 4
Optional di trasformazione .............................................................................................................. 4
Accessori......................................................................................................................................... 4
Imballo e disimballo......................................................................................................................... 4
Disimballo, movimentazione, utilizzo e immagazzinaggio............................................................... 4
Messa in esercizio - collegamento alla rete elettrica....................................................................... 5
Prolunghe ........................................................................................................................................ 5
Aspirazione di sostanze asciutte ..................................................................................................... 6
Manutenzione e riparazione ............................................................................................................ 6
Dati tecnici....................................................................................................................................... 7
Dimensioni....................................................................................................................................... 7
Comandi, indicatori e collegamenti ................................................................................................. 8
Controlli prima dell’avviamento ....................................................................................................... 8
Avviamento...................................................................................................................................... 8
Avviamento/arresto aspiratore ........................................................................................................ 8
Scuotimento ltro primario (Fig. 7) .................................................................................................. 8
Arresto di emergenza ...................................................................................................................... 8
Svuotamento del contenitore........................................................................................................... 8

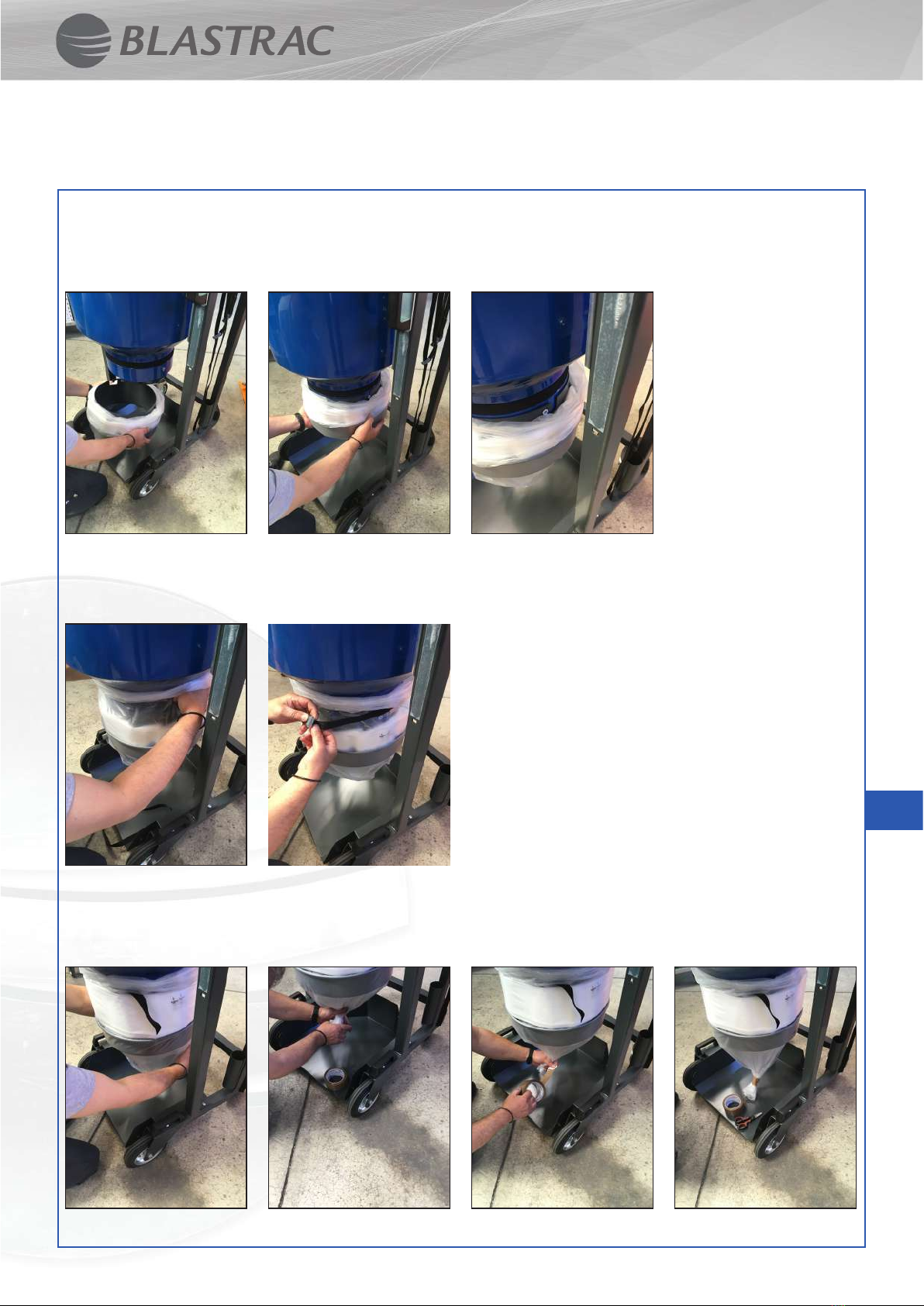

Sostituzione e uso dello scarico basculante.................................................................................... 9
Sostituzione e uso sacco di plastica singolo ................................................................................... 9
Al termine dei lavori......................................................................................................................... 9
Manutenzione, pulizia e decontaminazione .................................................................................... 9
Smontaggio e sostituzione del ltro primario................................................................................... 9
Sostituzione del ltro primario ....................................................................................................... 10
Sostituzione del ltro assoluto....................................................................................................... 10
Controllo e pulizia ventola di ra󰀨reddamento motore.................................................................... 10
Controllo tenute ............................................................................................................................. 10
Smaltimento ...................................................................................................................................11
Schemi elettrici ...............................................................................................................................11

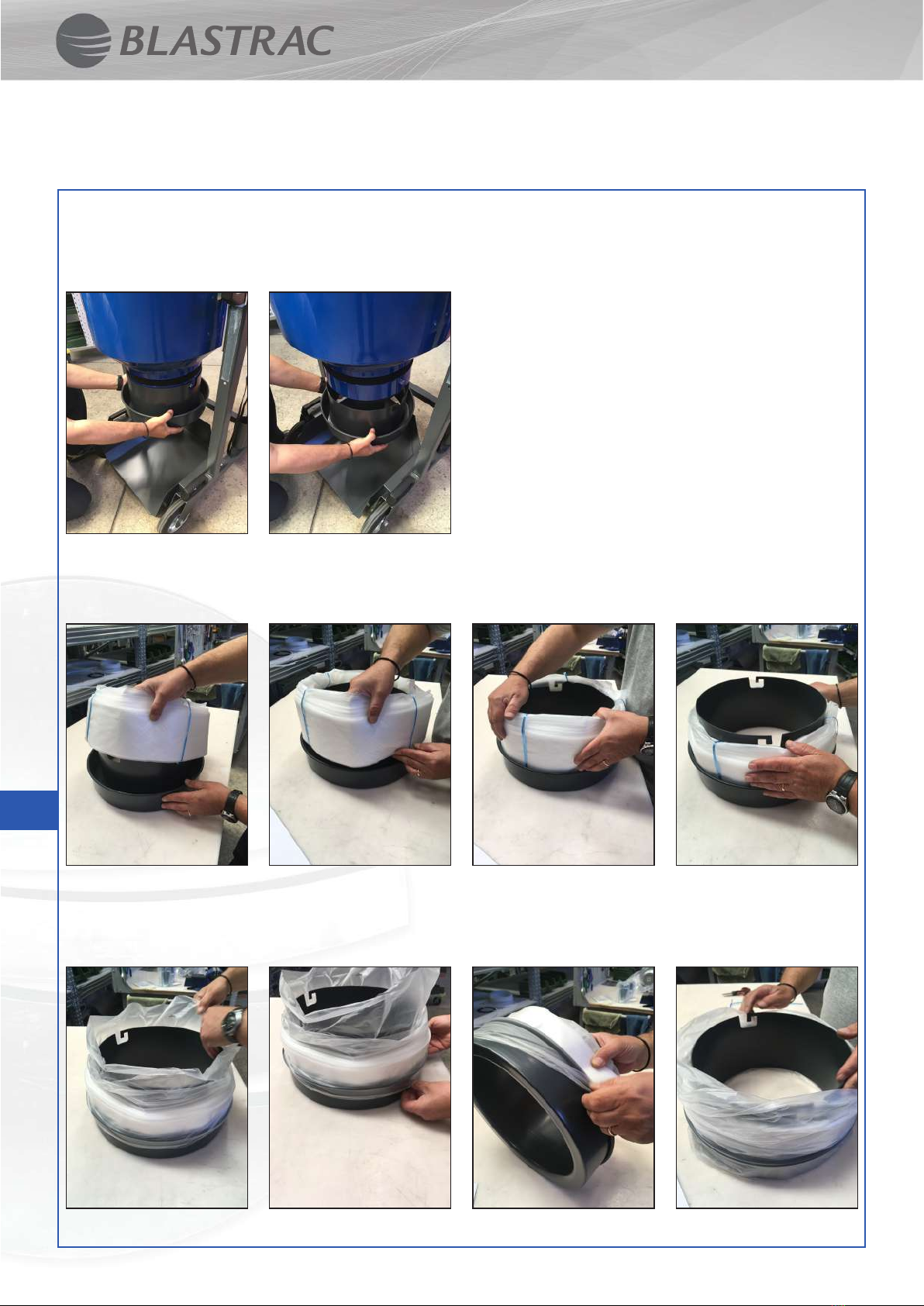

Procedura di posizionamento del sistema Longopac®......................................................................................................................12
Procedura di rimozione del tubo.................................................................................................... 14
Ricambi consigliati........................................................................................................15
Ricerca guasti................................................................................................................16
Istruzioni originali

I
Manuale d’uso BDC3140 DB/LP
www.blastrac.eu ‒ [email protected]
2/16
Istruzioni per l’uso
Impieghi previsti
Questo apparecchio è adatto per l’uso commerciale, per
esempio in alberghi, scuole, ospedali, fabbriche, negozi,
uci, in residence, per l’uso a noleggio e comunque per
scopi diversi da quelli normali domestici.
Questo apparecchio è adatto esclusivamente per operazioni
di pulizia e raccolta di materiale solido non inammabile in
ambienti interni ed esterni.
AVVERTENZA – Questa macchina è idonea per il solo utilizzo
a secco.
■Prevedere sempre uno spazio libero attorno
all’apparecchiatura per consentire un agevole accesso ai
comandi.
La macchina è stata concepita per essere utilizzata da parte
di un solo operatore.
Questo apparecchio è costituito da una unità aspirante
motorizzata, preceduta da una unità ltrante e dotata di un
contenitore per la raccolta del materiale aspirato.
Leggere le istruzioni per l’uso e osservare le avvertenze importanti per la sicurezza
contrassegnate dalla dicitura ATTENZIONE!
Sicurezza dell’operatore
ATTENZIONE!
Prima di mettere in esercizio
l’apparecchio, leggere assolutamente
queste istruzioni per l’uso e mantenerle
a portata di mano, per poterle consultare
all’occorrenza.
L’utilizzo dell’aspiratore è riservato solo a persone
che ne conoscono il funzionamento e sono state
espressamente incaricate ed addestrate.
Prima dell’uso, gli operatori devono essere
informati, istruiti e addestrati relativamente all’uso
dell’apparecchio e alle sostanze per cui esso deve
essere usato, incluso il metodo sicuro di rimozione
ed eliminazione del materiale raccolto.
ATTENZIONE!
L’apparecchio non è destinato a essere usato da
persone (bambini compresi) le cui capacità siche,
sensoriali o mentali siano ridotte, oppure con
mancanza di esperienza o di conoscenza, a meno
che esse abbiano potuto beneciare, attraverso
l’intermediazione di una persona responsabile della
loro sicurezza, di una sorveglianza o di istruzioni
riguardanti l’uso dell’apparecchio.
I bambini devono essere sorvegliati per sincerarsi
che non giochino con l’apparecchio.
Informazioni generali sull’uso
dell’aspiratore
L’utilizzo dell’aspiratore è soggetto alle normative nazionali
vigenti.
Oltre alle istruzioni per l’uso e ai regolamenti vigenti nel
paese in cui viene utilizzato, per la prevenzione degli
infortuni è anche necessario osservare le regole tecniche
per un lavoro sicuro e corretto (Legislazione relativa alla
sicurezza nell’ambiente di lavoro Direttiva Comunitaria
89/391/CE e successive).
Evitare di svolgere qualsiasi lavoro che possa compromettere
la sicurezza delle persone, delle cose e dell’ambiente.
Osservare le informazioni e prescrizioni di sicurezza
contenute in questo manuale di istruzioni.

Manuale d’uso BDC3140 DB/LP
www.blastrac.eu ‒ [email protected]
3/16
I
Usi impropri
ATTENZIONE!
È assolutamente vietato:
■L’uso all’aperto in presenza di precipitazioni
atmosferiche.
■L’uso dell’aspiratore posizionato su superci
non livellate e non orizzontali.
■L’uso senza l’unità ltrante prevista dal
costruttore.
■L’uso con la bocchetta e/o il tubo di aspirazione
rivolte verso parti del corpo umano.
■L’uso senza contenitore di raccolta installato.
■L’uso senza i ripari, protezioni e dispositivi di
sicurezza montati dal costruttore.
■L’uso dell’aspiratore occludendo parzialmente
o totalmente le prese d’aria di rareddamento
dei componenti al suo interno.
■L’uso con l’aspiratore ricoperto con teli di
plastica o tessuto.
■L’uso con la bocca di scarico aria chiusa o
parzialmente chiusa.
■L’uso in ambienti ristretti e che non consentano
il ricambio dell’aria.
■Aspirare i seguenti materiali:
1. Materiali ardenti (braci, cenere calda,
sigarette accese ecc.).
2. Fiamme libere.
3. Gas combustibili.
4. Liquidi inammabili, combustibili, aggressivi
(benzina, solventi, acidi, soluzioni alcaline
ecc.).
5. Polveri/sostanze e/o loro miscele esplosive
e ad accensione spontanea (polveri di
magnesio o di alluminio ecc.).
NB: Quanto sopra non considera gli usi dolosi nè
questi sono ammessi.
Emissioni polveri nell’ambiente
Valori indicativi delle prestazioni:
■versione normale (non adatta all’aspirazione di polveri
pericolose): trattiene almeno il 99,1 % di particelle di
dimensione ≥ di 3 µm.
Avvertenze generali
ATTENZIONE!
In caso di emergenza:
■rottura ltro
■incendio
■corto circuito
■blocco motore
■shock elettrico
■ecc.
Spegnere l’aspiratore, staccare la spina e richiedere
l’intervento di personale specializzato.
ATTENZIONE!
Gli aspiratori non devono essere usati o
immagazzinati all’aperto in presenza di umidità.
Questi apparecchi non si possono usare in ambienti corrosivi.
Dichiarazione CE di Conformità
Ogni aspiratore è corredato dalla Dichiarazione CE di
conformità vedi fac-simile g. 21.
[ NOTA ]
La Dichiarazione di Conformità è un documento della
massima importanza e va conservato con estrema cura
per essere reso disponibile in caso di richiesta degli Enti
di Controllo.

I
Manuale d’uso BDC3140 DB/LP
www.blastrac.eu ‒ [email protected]
4/16
Descrizione dell’aspiratore
Optional di trasformazione
Per gli optional di trasformazione, prego riferirsi alla rete
commerciale del costruttore.
Le istruzioni per l’installazione degli optional sono contenute
nei kit di trasformazione.
ATTENZIONE!
Usare solo optional originali forniti ed autorizzati.
Accessori
Sono disponibili diversi accessori; prego riferirsi al catalogo
accessori del costruttore.
ATTENZIONE!
Usare solo accessori originali forniti ed autorizzati
dal costruttore.
Imballo e disimballo
Smaltire i materiali di imballaggio in accordo con la
legislazione in vigore. Figura 2
Modello A
(mm) B (mm) C (mm) Kg
BDC3140
DB
400/50
1200 700 1700
169
230/60 191
BDC3140
LP
400/50
1200 700 1700
172
230/60 194
Disimballo, movimentazione, utilizzo
e immagazzinaggio
Operare su superci piane ed orizzontali.
La portata del piano di appoggio deve essere adeguata al
peso dell’aspiratore).
Parti Aspiratore ed Etichette
Figura 1
1. Targhetta identicativa che include:
Codice Modello, Classe di utilizzo, Dati Tecnici (vedi
tabella pag. 7), Matricola, Marcatura CE, Anno di
costruzione, Valore della tensione di rete.
2. Tubo raccordo aspirazione
3. Pannello di comando
4. -
5. Contenitore di raccolta polveri
6. Camera ltro
7. Scarico
8. Targa di attenzione
Richiama l’attenzione dell’operatore avvertendolo della
necessità di scuotere il ltro solamente con aspiratore
spento (vedere anche par. “Scuotiltro primario”).
9. Targa di quadro sotto tensione
Segnala la presenza all’interno del quadro della tensione
riportata sulla targhetta.
10. Bocca di aspirazione
11. Vano porta accessori
12. Vuotometro
Questo aspiratore genera un forte usso di aria che viene
aspirato dalla bocca di aspirazione (10) e fuoriesce dallo
scarico (7).
Prima di avviare l’aspiratore, innestare il tubo di aspirazione
nell’apposita bocca, e innestare sulla parte terminale del
tubo l’accessorio adatto al tipo di lavorazione da eettuare;
riferirsi al catalogo accessori del costruttore o al servizio
assistenza del costruttore. Dopo aver posizionato il tubo e gli
accessori vericare la corretta rotazione del motore.
Questo aspiratore è dotato di deettore interno che,
imprimendo un moto circolare centrifugo delle sostanze
aspirate, ne favorisce la caduta nel contenitore. L’aspiratore
è dotato di un ltro che consente il funzionamento nella
maggior parte delle applicazioni.

Manuale d’uso BDC3140 DB/LP
www.blastrac.eu ‒ [email protected]
5/16
I
Messa in esercizio - collegamento
alla rete elettrica
ATTENZIONE!
■Prima della messa in esercizio, accertarsi che
l’aspiratore non presenti danneggiamenti
evidenti.
■Prima di collegare l’aspiratore alla rete
accertarsi che la tensione indicata sulla
targhetta corrisponda a quella di rete.
■Introdurre la spina del cavo di collegamento
in una presa con contatto/collegamento di
terra correttamente installato. Accertarsi che
l’aspiratore sia spento.
■Le spine e i connettori dei cavi di collegamento
alla rete devono essere protetti da schizzi
d’acqua.
■Controllare il corretto collegamento alla rete
elettrica.
■Usare solo aspiratori con cavi di collegamento
alla rete elettrica in condizioni perfette (in
caso di danni al cavo vi è il pericolo di scosse
elettriche!).
■Vericare regolarmente l’assenza di danni e
segni di usura, screpolature o invecchiamento
del cavo di collegamento alla rete.
ATTENZIONE!
Durante il funzionamento evitare di:
■Calpestare, schiacciare, tirare o danneggiare il
cavo di collegamento alla rete elettrica.
■Staccare il cavo dalla rete solamente slando la
spina (non tirare il cavo stesso).
■In caso di sostituzione del cavo di
alimentazione elettrica, sostituirlo con uno
del tipo uguale a quello originale installato:
H07 RN - F, lo stesso requisito vale nel caso si
utilizzi una prolunga.
■Il cavo di alimentazione deve essere sostituito
dal Servizio Assistenza del costruttore o da
equivalente personale qualicato.
Prolunghe
Se si usa una prolunga, fare attenzione alla sezione che
deve essere adeguata per la corrente assorbita e al grado di
protezione dell’aspiratore.
Sezione minima dei cavi della prolunga:
Lunghezza massima = 20 m
Cavo = H07 RN - F
Potenza massima (kW) 3 5
Sezione minima (mm2) 2,5 4
ATTENZIONE!
Le prese, le spine, i connettori e la posa del cavo
della prolunga devono essere tali da mantenere il
grado di protezione IP dell’aspiratore riportato sulla
targhetta.
ATTENZIONE!
La presa di alimentazione dell’aspiratore deve
essere protetta da un interruttore dierenziale con
limitazione della corrente di guasto, che interrompa
l’alimentazione quando la corrente dispersa verso
terra supera 30 mA per 30 ms o un circuito di
protezione equivalente.
ATTENZIONE!
Non spruzzare mai acqua sull’aspiratore: vi è
pericolo per le persone e vi è il pericolo di creare
cortocircuito dell’alimentazione.
ATTENZIONE!
Rispettare le norme di sicurezza relative ai
materiali aspirati.

I
Manuale d’uso BDC3140 DB/LP
www.blastrac.eu ‒ [email protected]
6/16
Aspirazione di sostanze asciutte
[ NOTA ]
I ltri in dotazione e il sacco di raccolta, se previsto,
devono essere installati correttamente.
ATTENZIONE!
Rispettare le norme di sicurezza relative ai
materiali aspirati.
Manutenzione e riparazione
ATTENZIONE!
Prima di eseguire lavori di pulizia o di
manutenzione e durante la sostituzione di parti o la
conversione dell’apparecchio a un’altra versione/
variante, scollegare l’aspiratore dalla sua sorgente
di alimentazione; la spina deve essere rimossa dalla
presa.
■Eseguire solo i lavori di manutenzione descritti
nel presente manuale.
■Usare solo ricambi originali.
■Non apportare modiche all’aspiratore.
Se non vengono rispettate queste indicazioni, si
può compromettere la vostra sicurezza inoltre
la dichiarazione di conformità CE emessa con la
macchina non è più valida.

Manuale d’uso BDC3140 DB/LP
www.blastrac.eu ‒ [email protected]
7/16
I
Dati tecnici
Parametro Unità di
misura BDC3140 DB BDC3140 LP
Tensione / frequenza V / Hz 400/50 230/60
Potenza kW 4 6,3
Rumorosità (*) dB(A) 72 74
Vibrazione, ahm/s2≤2,5
Protezione IP 55 55
Isolamento Classe I F
Capacità del contenitore L 100 100
Ingresso di aspirazione (diametro) mm 70 70
Depressione massima hPa - mbar 300 - 300 206 - 206
Portata massima aria (con tubo lunghezza: 3 m, diametro:
76 mm) m3/h - L/min’ 450 - 7500 550 - 9250
Supercie ltro primario m21,95 1,95
Supercie ltro assoluto “H” in aspirazione - HEPA 14
secondo MPPS (EN 1822) m23,5 3,5
(*) Incertezza di misura KpA <1.5 dB(A). Valori di rumorosità ottenuti secondo EN-60335-2-69
Dimensioni
Figura 3
Modello BDC3140 DB BDC3140 LP
400/50 230/60 400/50 230/60
A (mm) 1530 1530
B (mm) 1130 1130
C (mm) 600 600
Massa (kg) 139 161 142 164
[ NOTA ]
■Condizioni di immagazzinamento:
Temperatura: -10°C ÷ +40°C
Umidità: ≤ 85%
■Condizioni di funzionamento:
Altitudine massima: 800 m
(Fino a 2.000 m con prestazioni ridotte)
Temperatura: -10°C ÷ +40°C
Umidità: ≤ 85%

I
Manuale d’uso BDC3140 DB/LP
www.blastrac.eu ‒ [email protected]
8/16
Comandi, indicatori e collegamenti
Figura 4
1. Leva di sgancio contenitore polveri
2. Leva bloccaggio ruota
3. Pomello scuotiltro manuale
4. Interruttore di avviamento/arresto
Controlli prima dell’avviamento
Figura 5
1. Bocca di aspirazione
Prima dell’accensione controllare:
■che il ltro sia presente;
■che i serraggi siano bloccati;
■che il tubo di aspirazione e gli accessori siano
correttamente inseriti nella bocca di aspirazione (1);
■che siano presenti, se previsti, il sacco o il contenitore
di sicurezza di raccolta.
Non aspirare con elemento ltrante difettoso.
Avviamento
Figura 6
1. Freni ruote
2. Interruttore di avviamento
Prima di avviare l’aspiratore bloccare i freni delle ruote (1).
Avviamento/arresto aspiratore
■Ruotare l’interruttore (2) in posizione “I” per avviare.
■Ruotare l’interruttore in posizione “0” per eettuare lo
spegnimento.
Controllo senso di rotazione motore unità
aspirante
Vericare la funzionalità dell’aspiratore ponendo una mano
sulla bocca di aspirazione.
Nel caso l’aspiratore espella aria dal tubo d’aspirazione, il
senso di rotazione del motore non è corretto; staccare la
spina dalla presa di corrente e ruotare il selettore posto
all’interno della spina, per eettuare il corretto collegamento
delle fasi.
Scuotimento ltro primario (Fig. 7)
In relazione alla quantità del materiale aspirato e qualora la
lancetta del vuotometro passi dalla zona verde (2) a quella
rossa (3) spegnere l’aspiratore e provvedere a scuotere il
ltro primario azionando il pomello (1).
ATTENZIONE!
Prima di scuotere fermare la macchina.
Non scuotere a macchina in moto, si può
danneggiare il ltro.
Attendere prima di riavviare, per consentire alla polvere
di depositarsi. Se, malgrado lo scuotimento, la lancetta
rimanesse sulla zona rossa (3), occorre sostituire l’elemento
ltrante (vedere “Sostituzione del ltro primario”).
Arresto di emergenza
Ruotare l’interruttore generale in posizione “0”.
Svuotamento del contenitore
ATTENZIONE!
Prima di eettuare questi lavori spegnere la
macchina e rimuovere la spina dalla presa di
corrente.
Prima di eettuare lo svuotamento si consiglia di eettuare
la pulizia del ltro (vedere il paragrafo “Scuotimento ltro”).
Figura 8
1. Contenitore polveri
■Sganciare il contenitore polveri (1), slarlo e svuotarlo.
■Controllare l’integrità e il corretto posizionamento della
guarnizione di tenuta.
■Riposizionare il contenitore e riagganciarlo.
