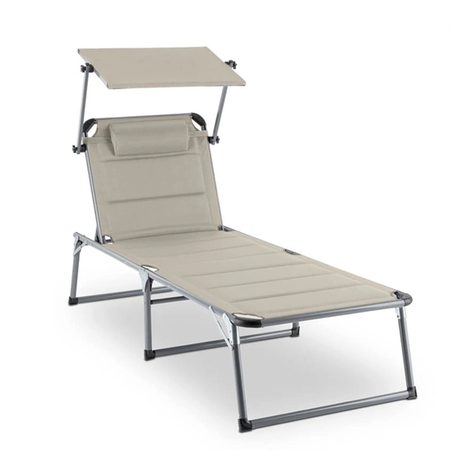

Blumfeldt 10032477 User manual

GARTENLIEGE
AUFBAUANLEITUNG
10032477 10032478 10032480

Teile / Parts
2
Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb dieses blumfeldt-Produktes gratulieren. Bitte befolgen Sie die
folgenden Schritte, um möglichen Schäden beim Aufbau vorzubeugen.
Dear Customer,
Congratulations on purchasing this blumfeldt product. Please mind the following hints to avoid injury and
damages.

Aufbau/Assembly
2 3
1
2
3
4
Die Teile L und M mit 12 Schrauben
(d) verbinden.
Connect parts L and M with 12 bolts
(d).
Verbinden Sie die Teile B, C und D.
Verwenden Sie 4 Schrauben (c) mit 4
Gegenstücken (i).
Bringen Sie die Auage (A) an B an.
Verbinden Sie C mit D.
Die Teile L, B und C mit 2 Schrauben
(a) und 2 Gegenschrauben (i) verbin-
den.
Die Teile L und B mit 2 Schrauben (b)
und zwei Gegenstücken (i) verbinden.
Die Teile D und E mit 4 Schrauben (f)
zusammenschrauben.
Connect L, B, and C with 2 bolts (a) and their
counterpieces (i).
Connect L and B with 2 bolts (b) and their
counterpieces (i).
Connect D and E with 4 screws (f).
Fix A to B, C, and D
Connect B,C, and D with 4 bolts (c)
and 4 counterparts (i).

4
5
6
7
HERSTELLER
MANUFACTURER
CHAL-TEC GMBH
WALLSTRASSE 16
10179 BERLIN
DEUTSCHLAND / GERMANY
Die Teile H und F mit 4 Schrauben (g) verbinden. Die Teile H und D mit 2 Schrauben (e) und
2 Muttern (j) verbinden.
Bringen Sie Teil G an Teil B an. Verwenden Sie dazu 4 Schrauben und 4 Muttern.
Bringen Sie 2 Halterungen (R) mit 2
Schrauben (k) am Sonnenschutz (S)
an.
Die Halterungen (R) mit dem Sonnen-
schutz an Teil D befestigen. Verwenden
Sie dazu 4 Schrauben (h).
Connect parts H and F with 4 screws (g). Connect parts H and D with 2 bolts and 2 nuts.
Connect part G and F to part B using 4 bolts (d) with their counter nuts (j).
Connect the sun protection (part S) with the
roof holders (parts D). Use 2 screws (k). Fix
the holders (R) with the sunshade to D with 4
bolts (h).
