Bonaldo DORIAN CONSOLE User manual

DORIAN
RULER
VERTIGO
Wichtig
Anleitung vor Gebrauch
sorgfältig durchlesen und
für spätere Anwendung
aufbewahren.
www.bonaldo.com Important
Lire attentivement ce mode
d'emploi avant utilisation,
et le conserver pour toute
consultation ultérieure.
Importante
Leggere attentamente
le istruzioni prima
dell'uso e conservarle per
future consultazioni.
Important
Read these instructions
carefully before use, and
keep them safely for
future reference.
Version: 12.05.2022

Bestimmungsgemäs-
ser Gebrauch
Das Möbel nur dem
Zweck entsprechend
verwenden. Eine
dauerhafte Funktions-
fähigkeit ist nur durch
sachgerechte Nutzung
und regelmässige
Unterhaltspege ge-
geben.
Usage prévu
Ce meuble doit être
utilisé uniquement
aux ns auxquelles
il est destiné. Seuls
une utilisation
appropriée et un
entretien régulier
garantiront un usage
durable.
Uso previsto
Utilizzare il mobile
secondo la nalità
a cui è stato destinato.
Una funzionalità
duratura è garantita
solo da un uso
appropriato e da una
cura regolare.
Proper usage
This furniture must
only be used for the
intended purpose.
It will serve you
dependably for
years, but only with
appropriate usage and
regular care.
Anwendungsort
Dieses Möbel eignet
sich für den allgemei-
nen, privaten Wohn-
bereich. Es eignet sich
nicht für den Nass-,
Aussen- oder gewerb-
lichen Bereich.
Place of use
This furniture is
intended for use in
domestic living quar-
ters. It is not suitable
for use in wet zones,
outdoors, or in com-
mercial areas.
Emplacement
Ce meuble est destiné
à un usage en local
d'habitation. Il ne
convient pas pour
des espace humides,
en extérieur ou
commerciaux.
Luogo di utilizzo
Questo mobile è
destinato all'uso
in locali residenziali
privati. Non è indicato
per locali umidi,
all'aperto o per
locali commerciali.
Anwendung
Dieses Möbel eignet
sich nicht um darauf
zu stehen. Es ersetzt
weder Tritte noch
Leitern.
Utilisation conforme
Ce meuble n'est pas
conçu pour supporter
une charge. Il ne doit
pas être utilisé en
guise de marches ou
d'escalier.
Uso corretto
Questo mobile non è
indicato per
supportare pesi. Non
può essere utilizzato in
sostituzione di scalini
e scale.
Correct utilization
Do not stand on this
furniture. It cannot be
used instead of steps
or a ladder.
VORSICHT,
Kippgefahr!
Achten Sie auf eine
sichere Aufstellung
des Möbels.
PRECAUZIONE,
rischio di ribaltamen-
to! Assicurarsi che il
mobile sia posizionato
in modo stabile e
sicuro.
CAUTION: Danger of
tipping!
Make sure this fur-
niture is positioned
safely.
PRÉCAUTION, risque
de basculement!
S'assurer que le
meuble est placé de
façon sûre et bien
stable.
WARNUNG
Gefahr durch Ver-
schlucken und Er-
sticken!
Tüten und Folien
sind kein Spielzeug!
Darauf achten, dass
Kleinkindern nicht an
Verpackungsmateria-
lien, Plastiktüten und
Kleinteile gelangen!
AVERTISSEMENT
Risque d'ingestion
et d'étouffement!
Les sachets et lms
plastique ne sont pas
des jouets! Veiller à ce
que les petits enfants
n'aient pas accès
aux matériaux de
l'emballage, aux sacs
plastique et aux petits
composants!
AVVERTIMENTO
Rischio di ingestione
e di soffocamento!
Sacchetti e pellicole
non sono giocattoli!
Badare che i bambini
piccoli non abbiano
accesso ai materiali
dell'imballaggio, ai
sacchetti di plastica
e ai piccoli pezzi!
WARNING
Danger of swallowing
and suffocation!
Bags and foils are
not playthings! Keep
packaging materials,
plastic bags and small
parts out of reach of
infants!
VORSICHT
Maximale Belastbar-
keit!
PRECAUZIONE
Carico massimo per
ripiano!
CAUTION
Maximum load per
shelf!
PRÉCAUTION
Charge maximale par
étagère!
Warnhinweise Consignes de
sécurité
Avvertenze Warnings
1
0
0
k
g


10
kg

30
VORSICHT
Verletzungsgefahr!
Darauf achten, dass
sich Kleinkinder nicht
im Montagebereich
aufhalten und an Mö-
beln hochziehen bzw.
hinaufklettern!
PRÉCAUTION
Risques de lésions!
Tenir les petits enfants
hors de portée de la
zone de montage et
les empêcher de sou-
lever les meubles ou
de monter dessus!
PRECAUZIONE
Pericolo di lesioni!
Tenere i bambini
piccoli fuori dall'area
di montaggio e impe-
dire loro di sollevare o
di salire sui mobili!
CAUTION
Risk of injury!
Keep infants away
from the assembly
area and prevent them
from mounting or
climbing up furniture!
Personen
Mindestanzahl von
Personen, die für die
Montage benötigt
werden.
Personnes
Nombre minimum de
personnes nécessaires
au montage.
Persone
Numero minimo di
persone necessarie
per il montaggio.
Personnel
Minimum number of
people required for
assembly work.
Montagezeit
Ungefährer Zeitbedarf
in Minuten.
Temps de montage
Temps approximatif
requis en minutes.
Tempo di montaggio
Tempo approssimativo
richiesto in minuti.
Assembly time
Approximate time
required in minutes.
Montageschäden
verhindern
Einzelteile beim Aus-
packen und während
Montage nur auf wei-
che Unterlagen legen/
stellen. Grössere Teile
vor Kippen/Umfallen
sichern.
Éviter les défauts de
montage
Lors du déballage,
déposer tous les
composants sur une
surface souple. Veiller
à ce que les éléments
de plus grande taille
ne se renversent pas
et ne basculent pas.
Evitare danni di mon-
taggio
Durante il disimballag-
gio depositare i singoli
pezzi su superci mor-
bide. Assicurarsi che i
pezzi più grandi non si
rovescino o si ribaltino.
Prevent assembly
damage
Use a soft underlay
for all parts during
assembly. Secure large
components from tip-
ping or falling over.
Montage-
hinweise Instructions de montage
Istruzioni di
montaggio Assembly guidelines

1Ziehen Sie den Boden
des Schranks heraus
und stellen Sie ihn auf
den Boden.
Retirez la base de
l’armoire et posez-la
sur le sol.
Estrarre la base della
madia e posizionarla
a terra.

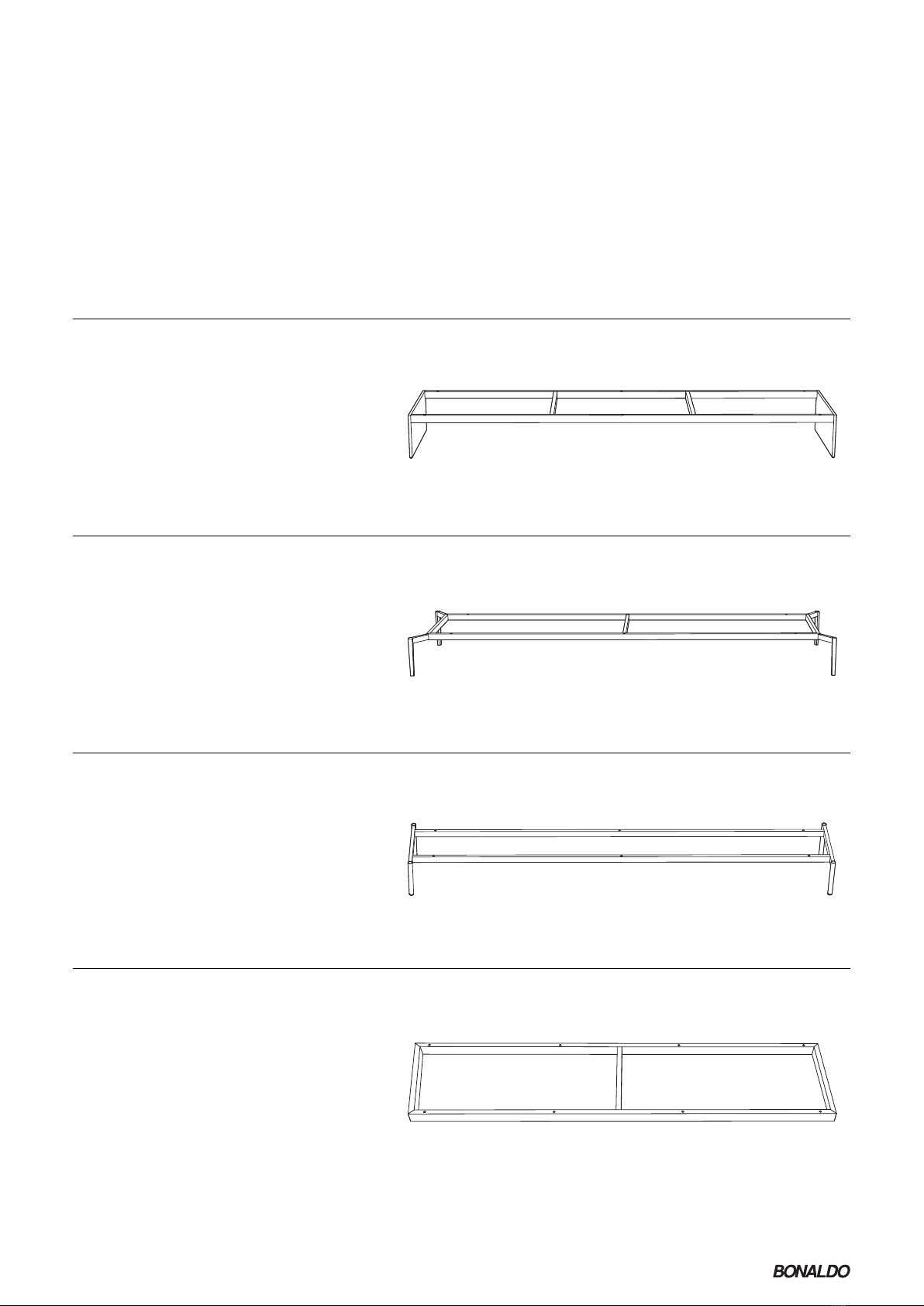

PIEDI / FEET
FÜSSE / PIEDS
BASE A ZOCCOLO /
PLINTH BASE /
SOCKEL /
BASE DE PLINTHE
PIEDI / FEET
FÜSSE / PIEDS
PIEDI / FEET
FÜSSE / PIEDS
VERTIGO
RULER
DORIAN
DORIAN /
RULER /
VERTIGO
Pull out the base of
the cupboard and
place it on the oor.

2Nehmen Sie die
äußere Struktur des
Sideboards aus der
Verpackung und
legen Sie sie auf den
Sockel. Befolgen Sie
die Anweisungen
in den folgenden
Punkten, um die
beiden Elemente zu
befestigen.
Sortez la structure
externe du buffet
de son emballage et
placez-la sur la base.
Suivez les instructions
des points suivants
pour procéder à la
xation des deux
éléments.
Estrarre la struttura
esterna della madia
dall’imballo e
posizionarla sopra
la base. Seguire
le indicazioni ai
punti successivi
per procedere con
il ssaggio dei due
elementi.
PIEDI / FEET
FÜSSE / PIEDS
BASE A ZOCCOLO /
PLINTH BASE /
SOCKEL /
BASE DE PLINTHE
PIEDI / FEET
FÜSSE / PIEDS
PIEDI / FEET
FÜSSE / PIEDS
VERTIGO
RULER
DORIAN
DORIAN /
RULER /
VERTIGO
Remove the external
structure of the
sideboard from its
packaging and place
it on top of the base.
Follow the instructions
in the following points
to proceed with xing
the two elements.

3.1
Befestigen Sie die
Elemente mit den
mitgelieferten
Fixez les éléments à
l’aide des vis fournies.
Fissare gli elementi
con le viti in dotazione.
Secure the elements
with the screws
provided.
FISSAGGIO
PIEDI
FIXING
FEET
BEFESTIGUNG
FÜSSE
FIXATION DE
PIEDS
x 6
x 6
Vite TPSEI M6x40
Screw M6x40
Scraube M6x40
Vis M6x40
Vite TPSEI M6x40
Screw M6x40
Scraube M6x40
Vis M6x40

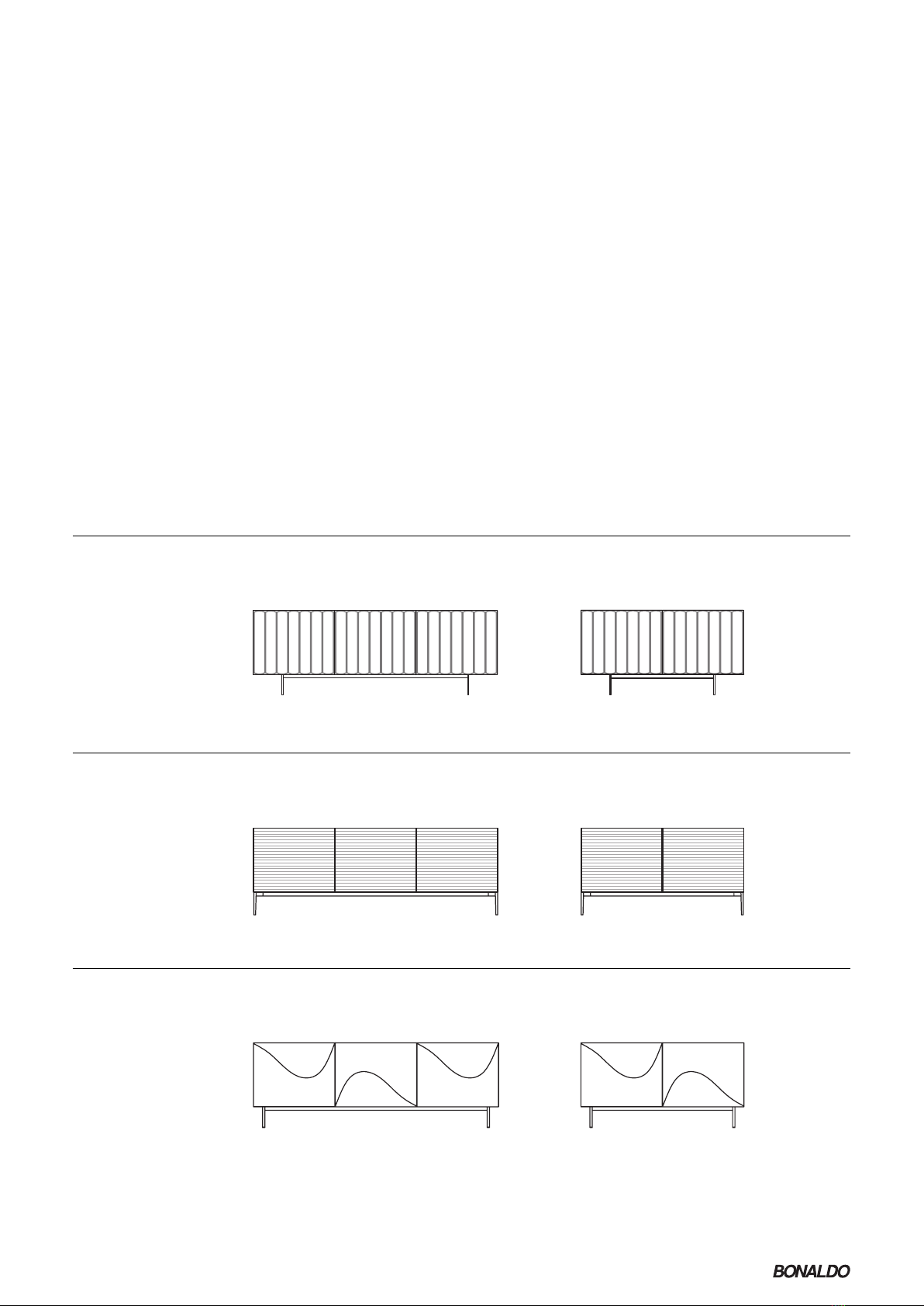

MADIA A 3 ANTE
SIDEBOARD 3 DOORS
SIDEBOARD 3 TÜREN
SIDEBOARD 3 PORTE
MADIA A 2 ANTE
SIDEBOARD 2 DOORS
SIDEBOARD 2 TÜREN
SIDEBOARD 2 PORTE
DORIAN

3.2
Befestigen Sie die
Elemente mit den
mitgelieferten
Fixez les éléments à
l’aide des vis fournies.
Fissare gli elementi
con le viti in dotazione.
Secure the elements
with the screws
provided.
FISSAGGIO
PIEDI
FIXING
FEET
BEFESTIGUNG
FÜSSE
FIXATION DE
PIEDS
x 6
x 6
Vite TPSEI M6x40
Screw M6x40
Scraube M6x40
Vis M6x40
Vite TPSEI M6x40
Screw M6x40
Scraube M6x40
Vis M6x40
MADIA A 3 ANTE
SIDEBOARD 3 DOORS
SIDEBOARD 3 TÜREN
SIDEBOARD 3 PORTE
MADIA A 2 ANTE
SIDEBOARD 2 DOORS
SIDEBOARD 2 TÜREN
SIDEBOARD 2 PORTE
RULER

Befestigen Sie die
Elemente mit den
mitgelieferten
Fixez les éléments à
l’aide des vis fournies.
Fissare gli elementi
con le viti in dotazione.
Secure the elements
with the screws
provided.
FISSAGGIO
PIEDI
FIXING
FEET
BEFESTIGUNG
FÜSSE
FIXATION DE
PIEDS
VERTIGO
x 6
x 6
Vite TPSEI M6x40
Screw M6x40
Scraube M6x40
Vis M6x40
Vite TPSEI M6x40
Screw M6x40
Scraube M6x40
Vis M6x40
MADIA A 3 ANTE
SIDEBOARD 3 DOORS
SIDEBOARD 3 TÜREN
SIDEBOARD 3 PORTE
MADIA A 2 ANTE
SIDEBOARD 2 DOORS
SIDEBOARD 2 TÜREN
SIDEBOARD 2 PORTE
3.3

4
FISSAGGIO
BASE A ZOCCOLO
FIXING
PLINTH BASE
BEFESTIGUNG
SOCKEL
FIXATION DE
BASE DE PLINTHE
x 8
x 4
Vite TPSEI M6x60
Screw M6x60
Scraube M6x60
Vis M6x60
Vite TPSEI M6x60
Screw M6x60
Scraube M6x60
Vis M6x60
Befestigen Sie die
Elemente mit den
mitgelieferten
Fixez les éléments à
l’aide des vis fournies.
Fissare gli elementi
con le viti in dotazione.
Secure the elements
with the screws
provided.
DORIAN / RULER / VERTIGO
MADIA A 3 ANTE
SIDEBOARD 3 DOORS
SIDEBOARD 3 TÜREN
SIDEBOARD 3 PORTE
MADIA A 2 ANTE
SIDEBOARD 2 DOORS
SIDEBOARD 2 TÜREN
SIDEBOARD 2 PORTE

madia a 3 ante
sideboard 3 door
sideboard 3 türen
sideboard 3 porte
madia a 2 ante
sideboard 2 door
sideboard 2 türen
sideboard 2 porte
5Packen Sie die Türen
aus.
BEACHTUNG DER
POSITIONIERUNG
DER TÜREN
Bestimmen Sie die
genaue Position der
Elemente. Auf der
Verpackung steht:
DX =rechte Tür
CX =mittlere Tür
SX =Tür links
Déballez les portes.
ATTENTION AU
POSITIONNEMENT
DES PORTES
Déterminez la
position exacte des
éléments.
L’emballage indique:
DX =porte de droite
CX =porte du milieu
SX =porte gauche
Estrarre dagli imballi
le ante.
ATTENZIONE AL
POSIZIONAMENTO
DELLE ANTE
Individuare la
posizione esatta degli
elementi. Nell’imballo
viene indicato:
DX =anta destra
CX =anta centrale
SX =anta sinistra
Unpack the doors.
ATTENTION TO THE
POSITIONING OF THE
DOORS
Determine the
exact position of
the elements. The
packaging indicates:
DX =right-hand door
CX=middle door
SX =door left
SX
SX
SX
SX
SX
SX
CX
CX
CX
CX
DX
DX
DX
DX
DX
VERTIGO
RULER
DORIAN

7ADJUSTMENT
DER TÜREN
Das Scharnier hat
drei Schrauben für
3 verschiedene
Einstellungen:
1. SASH ROTATION
stellt den Abstand
zwischen den
einzelnen Türen ein.
2. FENSTERHÖHE
hebt oder senkt den
Flügel.
3. ABSTAND ZUM
FENSTERFLÜGEL
passt den Abstand
zwischen der Tür und
der Struktur an.
AJUSTEMENT
DES PORTES
La charnière comporte
trois vis pour trois
réglages différents:
1. ROTATION DU
VOLET
ajuste l’espace entre
une porte et une autre.
2. HAUTEUR DU VOLET
relève ou abaisse le
vantail.
3. DISTANCE DU
VANTAIL
ajuste l’espace entre la
porte et la structure.
REGOLAZIONE
DELLE ANTE
La cerniera ha tre
viti per 3 regolazioni
diverse:
1. ROTAZIONE ANTA
regola lo spazio tra
un’anta e l’altra.
2. ALTEZZA ANTA
alza o abbassa l’anta e
le allinea tra loro.
3. DISTANZA DALLA
CASSA
regola lo spazio tra
l’anta e la struttura.
ADJUSTMENT
OF THE DOORS
The hinge has three
screws for 3 different
adjustments:
1. SASH ROTATION
adjusts the space
between one door and
another.
2. SASH HEIGHT
raises or lowers the
leaf.
3. DISTANCE FROM
THE CASEMENT
adjusts the space
between the door and
the structure.
1 2
3
6
Haken Sie den Flügel in
den Rahmen ein.
Der Flügel ist richtig
befestigt, wenn Sie das
“click” zwischen den
Elementen hören.
Accrochez l’ouvrant au
cadre.
Le vantail a été
correctement xé
si vous entendez
le “click” entre les
éléments.
Agganciare l’anta alla
struttura.
Il ssaggio è avvenuto
correttamente se si
sente il ‘click’ tra gli
elementi.
Hook the sash to the
frame.
The sash has been
fastened correctly
if you hear the
‘click’ between the
elements.
“ click “
DORIAN / RULER / VERTIGO
1
2
3

8Zum Schluss
bringen Sie das
Abdeckelement mit
etwas Druck an.
Enn, xez l’élément
de couverture, en
appliquant une légère
pression.
Agganciare inne
l’elemento di
copertura, agendo con
po’ di pressione.
Finally, attach the
cover element,
applying a little
pressure.

9
10
ANMERKUNGEN
Im Inneren des Side-
boards benden sich
4 Halterungen für die
Befestigung des zen-
tralen Glasbodens.
ACHTUNG
Die Glasablage ist
in der Standar-
dausführung des
Sideboards nicht
enthalten.

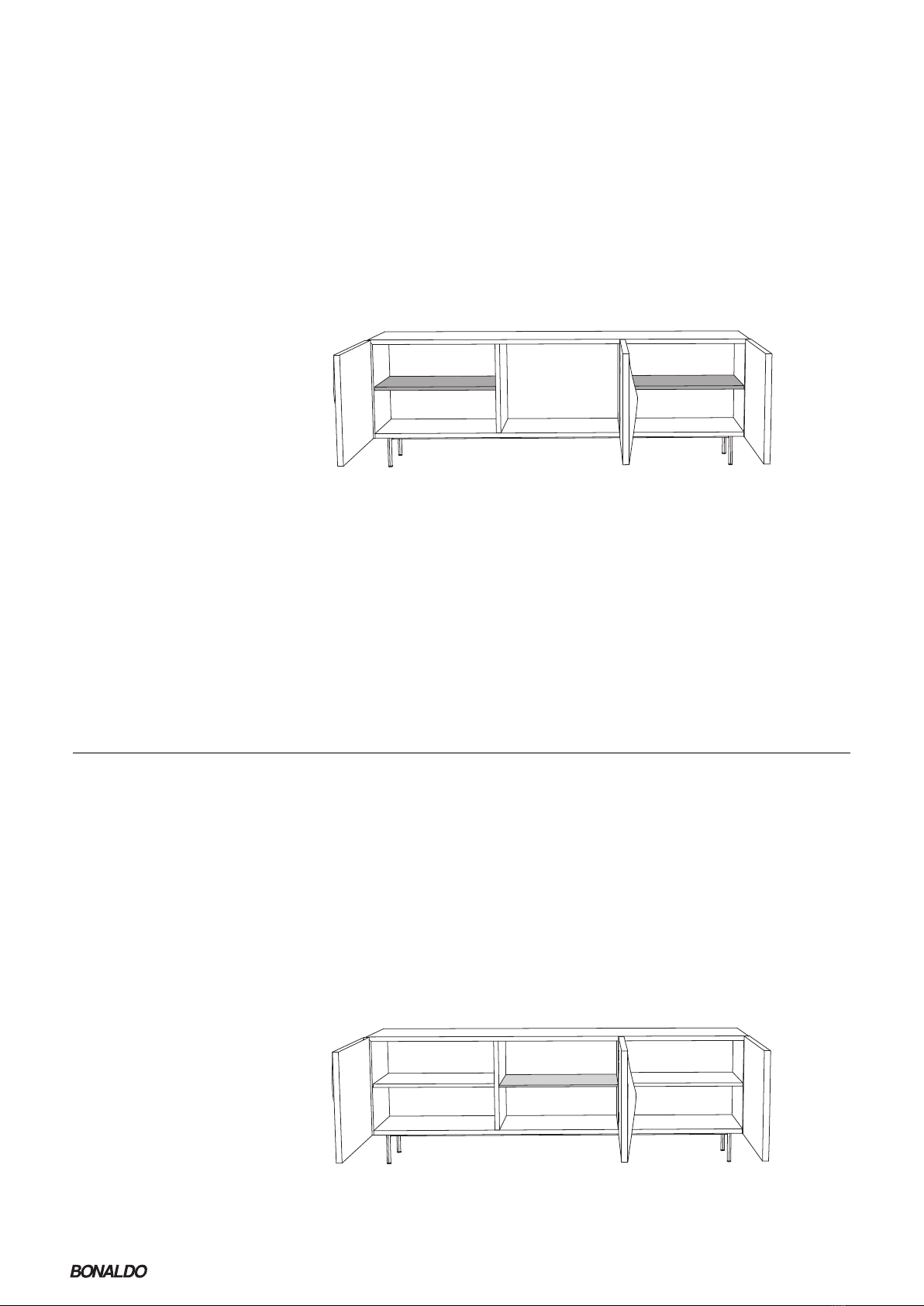

NOTES
Inside the sideboard
there are 4 brackets
for xing the central
internal glass shelf.
ATTENTION
The glass shelf is not
included in the stan-
dard version of the
sideboard.
NOTE
All’interno della madia
sono presenti numero
4 staffe per il ssaggio
del ripiano interno
centrale in cristallo.
ATTENZIONE
Il ripiano in cristallo
non è incluso nella
versione standard
della madia.
NOTES
A l’intérieur du buffet,
il y a 4 supports pour
xer la tablette centra-
le en verre.
ATTENTION
La tablette en verre
n’est pas incluse dans
la version standard du
buffet.
STANDARD-
MODELL
Das Sideboard ist
serienmäßig mit
2 dunkelgrauen
Innenböden
ausgestattet.
MODÈLE
STANDARD
En standard, le buffet
est équipé de 2
étagères intérieures
gris foncé.
MODELLO
STANDARD
Di serie, la madia
dispone di numero 2
ripiani interni laterali,
in legno nobilitato
grigio scuro.
STANDARD
MODEL
As standard, the
sideboard has number
2 side internal shelves,
in dark grey melamine
wood.
NUR, WENN
DER KUNDE
ERFORDERLICH
UND KAUFT
Modell mit zentraler
Innenablage aus
Klarglas.
Das Regal wird in
einem separaten
Paket verschickt, mit
Befestigung durch den
Kunden.
ONLY IF
REQUIRED AND
PURCHASED BY
THE CUSTOMER
Model with central
interior shelf made of
clear glass.
The shelf is sent in a
separate package, with
xing by the customer.
SOLO SE
RICHIESTO E
ACQUISTATO DAL
CLIENTE
Modello con ripiano
interno centrale in
cristallo trasparente.
Il ripiano viene inviato
in un collo a parte, con
ssaggio dello stesso
da parte del cliente.
UNIQUEMENT
SI REQUIS ET
ACHETÉ PAR LE
CLIENT
Modèle avec étagère
intérieure centrale en
verre transparent.
L’étagère est envoyée
dans un colis séparé,
avec xation par le
client.
DORIAN / RULER / VERTIGO

12
11 Setzen Sie die vier mit-
gelieferten Regalhal-
terungen in die in der
Abbildung gezeigten
Löcher ein.
Lösen Sie die untere
Schraube des Regalbo-
denträgers ein wenig.
Setzen Sie die Gla-
splatte ein.
Befestigen Sie die vier
Schrauben wie in den
Detailbildern gezeigt.
Insert the four sup-
plied shelf brackets
into the holes shown
in the gure.
Slightly unscrew the
lower screw of the
shelf support.
Insert the glass shelf.
Fasten the four screws,
as shown in the detail
gures.
Inserire le quattro
staffe reggipiano in
dotazione nei fori
indicati in gura.
Svitare leggermente
la vite inferiore del
reggipiano.
Inserire la mensola in
cristallo.
Fissare le quattro viti,
come mostrato nelle
gure di dettaglio.
Insérez les quatre sup-
ports d’étagère fournis
dans les trous indiqués
sur la gure.
Dévissez légèrement
la vis inférieure du
support de l’étagère.
Insérez la tablette en
verre.
Fixez les quatre vis
comme indiqué sur les
gures de détail.
x 4

30 cm
Allgemeine
Hinweise
General guide-
lines Indications gé- nérales
Indicazioni
generali
Vermeiden Sie
direktes Sonnenlicht.
Dies kann zu Farbver-
änderungen führen.
Halten Sie mindestens
30 cm Abstand zu
Heizkörpern.
À éviter
Une exposition directe
aux rayons du soleil
peut entraîner une
variation de la couleur.
Maintenir une distance
d'au moins 30 cm
entre le produit et les
radiateurs.
Da evitare
L'esposizione alla luce
diretta del sole può
provocare cambia-
menti di colore.
Mantenere una distan-
za minima di 30 cm
dai radiatori.
To be avoided
Direct sunlight can
cause colour changes.
Place at least 30 cm
away from heating
radiators.
Oberäche
Panzentöpfe, feuch-
te, heisse oder sehr
kalte Gegenstände
nur mit Schutzunter-
lage auf Oberächen
stellen.
Surfaces
Utiliser un tapis de
protection pour poser
sur le meuble des
vases, objets humides,
chauds ou très froids.
Supercie
Utilizzare un sottoma-
no di protezione per
appoggiare sul mobile
vasi, oggetti umidi,
caldi o molto freddi.
Surface protection
Always use a pro-
tective underlay for
owerpots and for any
damp, hot or very cold
items.
Empndliche
Bodenbeläge
Vermeiden Sie Kratzer
und Druckstellen auf
empndlichen Böden,
indem Sie an Ihrem
Möbel Schutzgleiter
anbringen.
Sols délicats
Monter des embouts
de protection pour
pieds de meuble,
an d'éviter rayures
et bosses sur les sols
délicats.
Pavimenti sensibili
Vericare siano
montati i piedini
protettivi per mobili,
onde evitare graf
e ammaccature sui
pavimenti sensibili.
Sensitive ooring
Fit protective glides
to your furniture to
prevent scratching
or denting sensitive
ooring.
Schrauben
Schrauben regelmäs-
sig nachziehen (z.B.
halbjährlich), um eine
einwandfreie, zuver-
lässige Funktion zu
gewährleisten.
Wartung
Vis & boulons
Resserrer régulière-
ment les vis et boulons
(par ex. tous les 6
mois) pour garantir
une utilisation able
et impeccable du
produit.
Maintenance
Viti & bulloni
Stringere regolamente
viti e bulloni (ad es.
ogni 6 mesi) per
garantire una
funzionalità afdabile
e impeccabile.
Screws and bolts
Screws and bolts
should be regularly
tightened (e.g. every
six months) to ensure
faultless dependability.
Manutenzione Maintenance
Entsorgung
Möbel, die nicht mehr
verwendet werden,
der fachgerechten
Entsorgung überge-
ben. Wenden Sie sich
an Ihre lokale Entsor-
gungsstelle.
Élimination
Tout meuble inutilisé
doit être éliminé cor-
rectement.
S'adresser à un centre
de recyclage pour l'éli-
mination des déchets.
Smaltimento
Smaltire correttamen-
te i mobili non più
utilizzati.
Rivolgersi al proprio
ecocentro per lo
smaltimento dei riuti.
Disposal
Furniture that cannot
be repaired or has
reached the end of
its useful life should
be handed over for
professional disposal.
Please contact your
local waste disposal
authority.
Entsorgung ÉliminationSmaltimento Disposal

DORIAN
RULER
VERTIGO
Bonaldo S.p.A.
Via Straelle, 3
35010 Villanova di Camposampiero PD - Italy
Tel [phone]
[email protected]
www.bonaldo.com
