B+B Terra User manual

Enjoy mobility.
DEENESFR
Enjoy mobility.
Bedienungsanleitung
Instruction manual
Manual de instrucciones
Mode d’emploi
Terra/Terra SX

Bischoff & Bischoff GmbH |01.06.2019
DE
32
TERRA/TERRA SX | Elektrorollstuhl Elektrorollstuhl | TERRA/TERRA SX
4. Benutzung des Rollstuhls 14
4.1. Allgemeine Funktionen 14
4.2. Funktionsbeschreibung der Steuerung 14
4.3. Ein- und Aussteigen 17
4.4. Fahren mit dem Rollstuhl 18
4.5. Beinstützen 19
4.6. Schiebebetrieb 19
5. Technische Daten 20
6. Pflegehinweise für den Benutzer 21
6.1. Reinigung und Desinfektion 21
6.2. Überprüfung vor Fahrtantritt 22
6.2.1. Bremsenüberprüfung 22
6.2.2. Überprüfung von Beleuchtung, Blinker und Hupe 22
6.2.3. Überprüfung der Bereifung 22
6.3. Batterien 23
6.3.1. Ladevorgang 23
6.3.2. Austausch der Batterien 24
7. Wartungshinweis für den Fachhandel 25
8. Entsorgung 25
9. Weitergabe des Rollstuhls 26
10. Wartung 26
11. Transport 27
12. Garantie 28
Inhaltsverzeichnis
1. Vorbemerkung 04
1.1. Zeichen und Symbole 04
2. Wichtige Sicherheitshinweise 05
2.1. Allgemeine Sicherheitshinweise 05
2.2. Hinweise zu EMV-Störungen 06
2.3. Bremsen 06
2.4. Teilnahme am Straßenverkehr 07
2.5. Zweckbestimmung 07
2.6. Indikation 07
2.7. Kontraindikationen 08
2.8. Konformitätserklärung 08
3. Produkt- und Lieferübersicht 08
3.1. Prüfung der Lieferung 08
3.2. Lieferumfang 09
3.3. Übersicht 09
3.4. Typenschild und Seriennummer 10
3.5. Grundeinstellung 10
3.5.1. Beinstützen 11
3.5.2. Sitz 11
3.5.3. Rückenlehne 12
3.5.4. Armlehnen 12
3.5.5. Seitenteil 13
3.5.6. Steuerung 13
3.5.7. Sitzgurt 14

Bischoff & Bischoff GmbH |01.06.2019
DE
54
TERRA/TERRA SX | Elektrorollstuhl Elektrorollstuhl | TERRA/TERRA SX
1. Vorbemerkung
Lieber Benutzer,
Sie haben sich für einen hochwertigen Elektrorollstuhl von B+B
entschieden. Wir bedanken uns für Ihr Vertrauen.
Der Elektrorollstuhl wurde so ausgelegt, dass er Ihnen viele Vorteile
bietet und Ihren Bedürfnissen gerecht wird. Durch die vielfältigen
Einstellungsmöglichkeiten und der optimalen Anpassbarkeit
hinsichtlich Unterschenkellänge, Sitz- und Rückenwinkel sowie der
rechts bzw. links platzierbaren Steuerung lässt sich der Rollstuhl an
Ihre individuellen Körpermaße anpassen.
Der Elektrorollstuhl ist für den Gebrauch in Räumen und Fahren im
Freien ausgelegt.
Bitte lesen und beachten Sie vor der ersten Inbetriebnahme Ihres
neuen Elektrorollstuhls aufmerksam die Bedienungsanleitung. Diese
ist ein fester und notwendiger Bestandteil des Rollstuhls. Bewahren
Sie das Bedienungshandbuch griffbereit auf und geben Sie dieses bei
Weitergabe des Rollstuhls mit.
Reparatur- und Einstellarbeiten erfordern eine spezielle technische
Ausbildung und dürfen daher nur von B+B autorisierten Fachhändlern
durchgeführt werden.
1.1. Zeichen und Symbole
Wichtig! Bezeichnet besonders nützliche Informati-
onen im jeweiligen Sachzusammenhang.
Achtung! Bezeichnet besonders sicherheitsrelevante
Hinweise. Bedienungsanleitung beachten!
2. Wichtige Sicherheitshinweise
2.1. Allgemeine Sicherheitshinweise
• Um Stürze und gefährliche Situationen zu vermeiden, sollten
Sie den Umgang mit Ihrem neuen Rollstuhl erst auf ebenem,
überschaubarem Gelände üben. Eine Begleitperson ist in diesem
Fall empfohlen.
• Vor Anwendung des Rollstuhls kontrollieren Sie bitte, ob alle
angebauten Teile ordentlich befestigt sind.
• Üben Sie vor der ersten Benutzung das Fahren auf ebenem und
überschaubarem Gelände. Machen Sie sich intensiv mit dem
Brems- und Beschleunigungsverhalten bei der Geradeausfahrt und
Kurvenfahrten vertraut.
• Bitte beachten Sie, dass bei der Gleichgewichtverlagerung
durch Körperbewegungen oder Beladung des Rollstuhls sich das
Kipprisiko zur Seite und nach Hinten vergrößern kann.
• Der Rollstuhl darf nicht zum Transport mehrerer Personen oder
Lasten missbraucht werden. Beachten Sie die Zweckbestimmung.
• Benutzen Sie den Rollstuhl niemals unter Einfluss von Alkohol oder
anderen Mitteln die die Aufmerksamkeit bzw. die körperliche und
geistige Aufnahmefähigkeit beeinflussen.
• Zur Überwindung von Hindernissen verwenden Sie bitte unbedingt
Auffahrrampen.
• Vermeiden Sie ein ungebremstes Fahren gegen ein Hindernis (Stufe,
Bordsteinkante).
• Beachten Sie den Kippschutz bei stufigem Gelände, Hebebühnen
und Rampen. Stellen Sie ausreichend Abstand nach oben, unten
und zu den Seiten sicher.
• Die Steuerung muss immer ausgeschaltet sein, wenn Sie einoder
aussteigen.
• Im Straßenverkehr ist die Straßenverkehrsordnung zu beachten.
• Die Beleuchtung am Terra muss für andere Straßenverkehrsteil-
nehmer stets sichtbar sein.
• Tragen Sie nach Möglichkeit helle, auffällige Kleidung. Sie werden
von anderen Verkehrsteilnehmern dann besser gesehen.

Bischoff & Bischoff GmbH |01.06.2019
DE
76
TERRA/TERRA SX | Elektrorollstuhl Elektrorollstuhl | TERRA/TERRA SX
• Bitte beachten Sie, dass sich Polsterteile, die direkter Sonnen-
einstrahlung ausgesetzt sind, aufheizen und bei Berührung
Hautverletzungen verursachen können. Decken Sie daher diese Teile
ab oder schützen Sie den Rollstuhl vor direkter Sonneneinstrahlung.
Beachten Sie, dass der Schiebebetrieb durch
Entkoppeln der Antriebe nur auf ebenem Gelände
erfolgen darf. Die elektro-mechanische Bremse wird
dadurch außer Betrieb gesetzt. Bei Nichtbeachtung
besteht Lebensgefahr.
2.2. Hinweise zu EMV-Störungen
Trotz Einhaltung aller anzuwendenden EMV-Richtlinien und Normen
ist es möglich, dass der Elektrorollstuhl durch andere elektrische Geräte
gestört wird (z.B. Mobiltelefone, Alarmsysteme in Kaufhäusern) oder
diese stört.
Wenn Sie ein solches Verhalten bemerken, stellen Sie entweder das
Fremdgerät oder Ihren Elektrorollstuhl ab und bewegen ihn außerhalb
der Störungsreichweite.
2.3. Bremsen
Das Bremsen bis zum Stillstand des Rollstuhl erfolgt durch die
automatische Bremse nach Loslassen des Joysticks.
Im Schiebebetrieb, bei entkoppelten Antrieben ist keine Feststellbremse
vorhanden. Zum Feststellen müssen Sie die Antriebe wieder einkoppeln.
Halten Sie dazu den Rollstuhl vorher an. Im Notfall ist das Einkoppeln
auch im Rollen möglich, z.B. auf abschüssigen Wegen, wenn keine
Möglichkeit des Bremsens besteht
2.4. Teilnahme am Straßenverkehr
Der Rollstuhl ist für den Innen- und Außenbereich konzipiert.
Beachten Sie, dass Sie am öffentlichen Straßenverkehr teilnehmen und
sich an die Vorschriften der Straßenverkehrsordnung halten müssen.
Gefährden Sie andere Teilnehmer nicht durch rücksichtslose Fahrweise
gerade auf Gehwegen.
2.5. Zweckbestimmung
Der Elektrorollstuhl Terra ist für den Innen- und Außenbereich für
gehunfähige Personen konzipiert. Somit ist er hinreichend kompakt und
wendig für den Innenbereich und auch in der Lage mittlere Strecken
und kleine Hindernisse im Außenbereich zu überwinden.
Er wird nach DIN EN 12184 in die Kategorie B eingestuft.
Die maximale Zuladung beträgt 136 kg.
Zu beachten:
Eine Gewährleistung kann von uns nur übernommen werden, wenn
das Produkt unter den vorgegebenen Bedingungen und zu den
vorgesehenen Zwecken eingesetzt wird.
2.6. Indikation
Gehunfähigkeit bzw. stark ausgeprägte Gehbehinderung durch
• Lähmungen
• Gliedmaßenverlust
• Gliedmaßendefekt/-deformität
• Gelenkkontrakturen
• Gelenkschäden (nicht an beiden Armen)
• sonstige Erkrankungen
Eine Versorgung mit einem Elektrorollstuhl ist dann angezeigt, wenn die
Benutzung handgetriebener Rollstühle aufgrund der Behinderung nicht
mehr möglich ist, die sachgerechte Bedienung eines elektromotorischen
Antriebes aber noch möglich ist.

Bischoff & Bischoff GmbH |01.06.2019
DE
98
TERRA/TERRA SX | Elektrorollstuhl Elektrorollstuhl | TERRA/TERRA SX
2.7. Kontraindikation
Die Versorgung mit Elektrorollstühlen ist ungeeignet für Personen
• mit starken Gleichgewichtsstörungen
• mit verminderter und nicht ausreichender Sehkraft
• mit starken Einschränkungen der kognitiven Fähigkeit
2.8. Konformitätserklärung
B+B erklärt als Hersteller in alleiniger Verantwortung, dass der
Elektrorollstuhl Terra mit den Anforderungen der Richtlinie 93/42/
EWG übereinstimmt.
3. Produkt- und Lieferübersicht
3.1. Prüfung der Lieferung
Alle B+B Produkte werden einer ordnungsgemäßen Endkontrolle in
unserem Hause unterzogen und mit dem CE-Zeichen versehen.
Der Rollstuhl wird in einem speziellen Karton geliefert. Nach dem
Entpacken bewahren Sie den Karton nach Möglichkeit auf. Er dient zur
evtl. späteren Einlagerung oder Rücksendung des Produktes.
Die Anlieferung und Einweisung erfolgen in der Regel über den
qualifizierten Sanitätsfachhandel.
Bei Versand per Bahn oder Spedition ist die Ware im Beisein des
Überbringers sofort auf Transportschäden zu kontrollieren (Karton).
Sollte ein Schaden vorliegen setzen Sie sich unverzüglich mit unserem
Kundenservice in Verbindung (Tel.: [phone]).
Prüfen Sie den Inhalt auf Vollständigkeit und Unversehrtheit.
Im Falle von Unregelmäßigkeiten und Beschädigungen setzen Sie sich
mit unserem Kundenservice in Verbindung (Tel.: [phone]
7070).
3.2. Lieferumfang
Nach Erhalt der Ware prüfen Sie bitte umgehend den Inhalt auf
Vollständigkeit. Der Inhalt besteht aus:
• Umverpackung
• Elektrorollstuhl (gebrauchsfertig inkl. 2 Batterien)
• Ladegerät
• Bedienungsanleitung

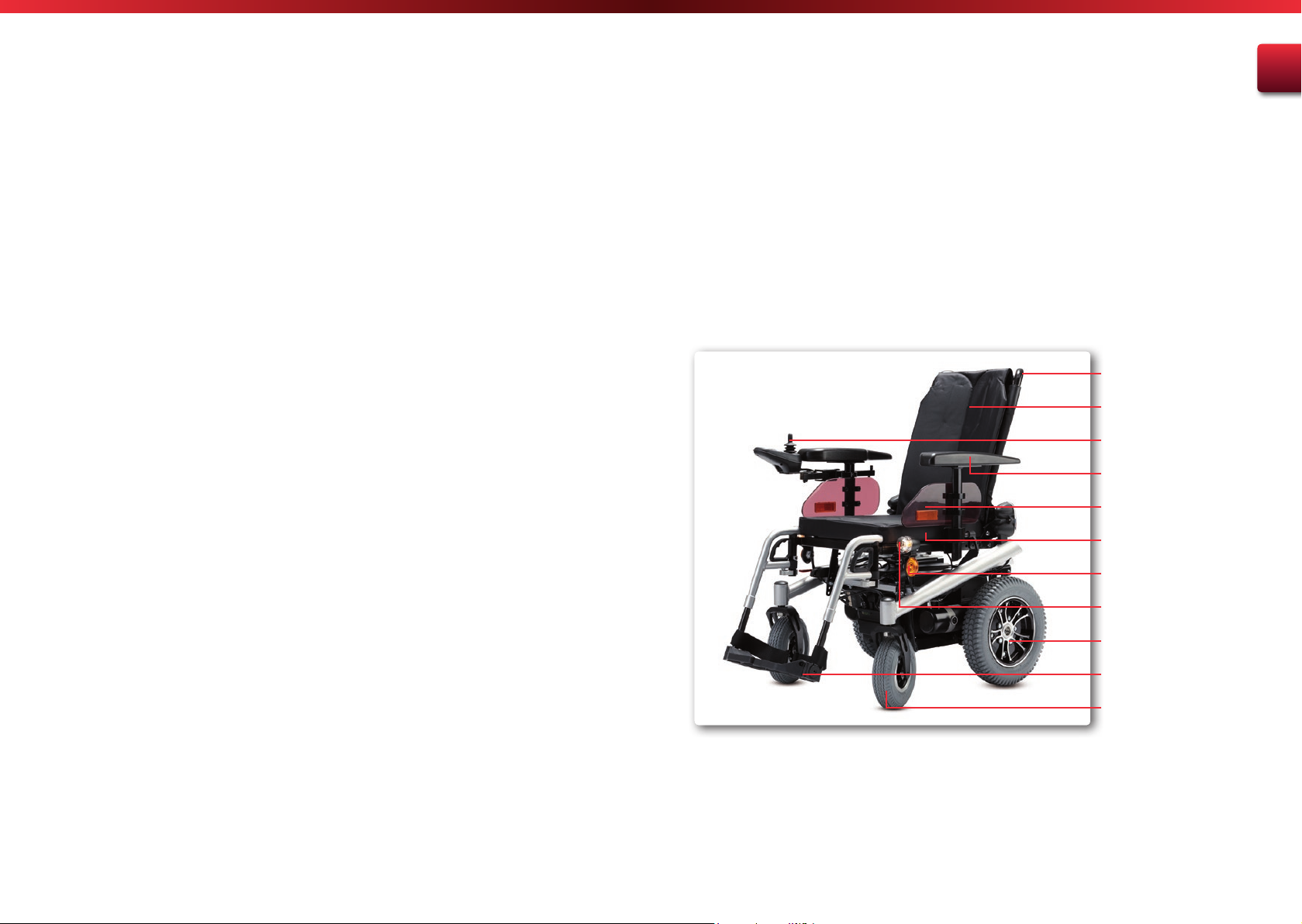

3.3. Übersicht
3.4. Typenschild und Seriennummer
Das Typenschild (Abb. 01) und die Seriennummer befinden sich unten
am Rahmen.
Schiebestange
Rückenlehne
Steuerung
Armlehne
Seitenteil
Sitzkissen
Blinklicht
Scheinwerfer
Antriebsräder
Fußstützen
Lenkräder

Bischoff & Bischoff GmbH |01.06.2019
DE
1110
TERRA/TERRA SX | Elektrorollstuhl Elektrorollstuhl | TERRA/TERRA SX
Bischoff & Bischoff GmbH
Becker-Göring-Straße 13
D - 76307 Karlsbad
Telefon 0700 - 60007070
DE
CE Sticker & EAN Codes (Size 80 mm x 23 mm)
Power Wheelchairs (crash tested)
EAN 13 SN
Modell: Terra Modell-Nr.: 8350
2017-12
Anwendungsklasse: B (Outdoor | Indoor)
Max. Zuladung: 136kg Höchstgeschwindigkeit: 6 km/h
3.5. Grundeinstellung
Vor der ersten Benutzung ist es erforderlich, den Rollstuhl auf Ihre
Körpergröße einzustellen. Nur so ist ein langes ermüdungsfreies
Fahren in einer physiologisch korrekten Haltung möglich. Nachfolgend
werden die Grundeinstellung des Rollstuhls beschrieben. Diese sollten
Sie in Zusammenarbeit mit dem Sanitätsfachhandel durchführen.
Sie benötigen dafür einen Satz Innensechskantschlüssel mit den
Größen 4mm, 5mm und 6mm, einen Kreuzschraubenzieher sowie
Gabelschlüssel 10mm und 13mm

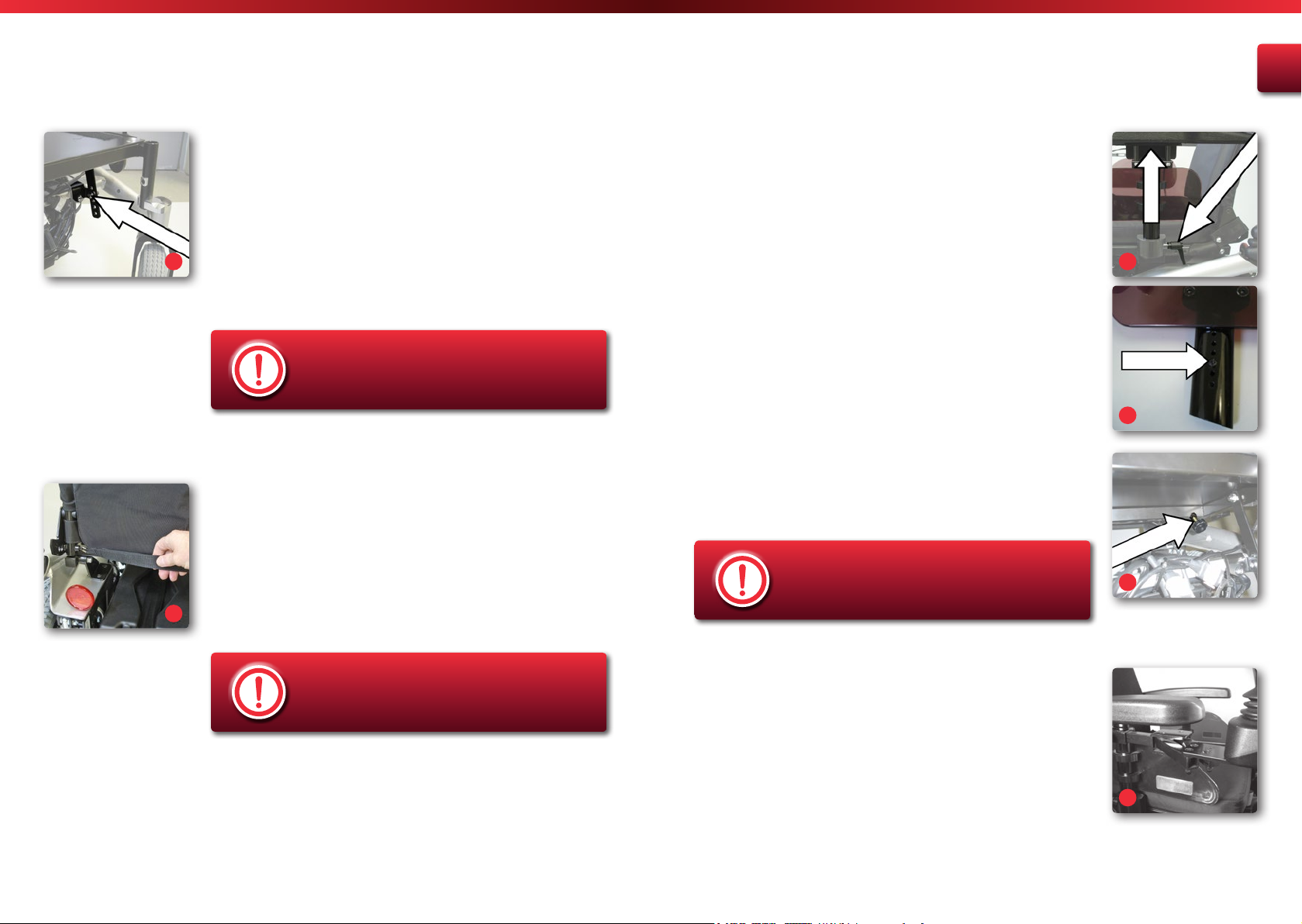

3.5.1. Beinstützen
Unterschenkellänge
• Die Unterschenkellänge kann in einem Bereich von 47 - 55 cm
verstellt werden.
• Lösen Sie hierzu die beiden Inbusschrauben (SW 4).
• Stellen Sie die gewünschte Höhe ein (Abb. 02).
• Ziehen Sie die Schrauben wieder fest. Verwenden Sie zur Fixierung
Loctite mittlerer Klebkraft.
Achten Sie darauf, dass zur sicheren Befestigung
immer zwei Schrauben verwendet werden!
Fußplattenwinkel
• Der Winkel der Fußplatte ist in Stufen von 25° einstellbar.
• Lösen Sie die Verschraubung seitlich an der Fußplatte.
• Stellen Sie den gewünschten Winkel der Fußplatte ein (Abb. 03).
• Ziehen Sie die Schraube wieder fest. Verwenden Sie zur Fixierung
Loctite mittlerer Klebkraft.
Achten Sie darauf, dass Sie die Einstellung nur im
markierten Bereich erfolgt!
3.5.2. Sitz
Sitztiefe
• Die Grundeinstellung der Sitztiefe ist 45 cm.
• Sie können die Sitztiefe auf 40 cm reduzieren. Anschließend sollten
Sie ein neues angepaßtes Sitzkissen verwenden.
• Zur Anpassung der Sitztiefe lösen Sie die Befestigungen der
Rückenlehne, schieben Sie diese nach vorn und ziehen Sie die
Schrauben wieder fest an (Abb. 04).
02
03
04
BC
01
AD
E F
GHI
J
A
B
C
D
E
F
G
H
I
J
K
L
M
KL
M
Herstellerlogo
Herstellerangabe
RoHS Logo
CE-Zeichen
Nicht als Sitz im Fahrzeug geeignet
Wichtig - Gebrauchsanweisung beachten
Modellbezeichnung
Modellnummer
Anwendungsklasse
Produktionsdatum
max. Zuladung
Höchstgeschwindigkeit
Seriennummer

Bischoff & Bischoff GmbH |01.06.2019
DE
1312
TERRA/TERRA SX | Elektrorollstuhl Elektrorollstuhl | TERRA/TERRA SX
Sitzwinkel
• Die Grundeinstellung des Sitzwinkels ist 1° nach hinten.
• Die Einstellung des Sitzwinkels kann von -2° bis +10° in einer
3°-Teilung erfolgen.
• Lösen Sie die vordere Befestigung des Sitzes (Abb. 05).
• Ziehen Sie die Schrauben heraus und stellen Sie den gewünschten
Sitzwinkel ein.
• Stecken Sie die Schrauben in die nächst mögliche Position und
ziehen Sie diese wieder fest an.
Achten Sie darauf, zur sicheren Befestigung immer
neue selbstsichernde Muttern zu verwenden.
3.5.3. Rückenlehne
Der Winkel der Rückenlehne Ihres Elektrorollstuhls lässt sich äußerst
einfach und ohne großen Kraftaufwand verstellen. Außerdem haben
Sie die Möglichkeit, den Rücken komplett nach vorn umzuklappen.
• Die Einstellung des Rückenwinkels kann von 90° bis 120° in einer
10°-Teilung erfolgen.
• Ziehen Sie den Seilzug hinter dem Rücken. Halten Sie dabei die
Rückenlehne mit der anderen Hand fest (Abb. 06).
• Nach loslassen des Seilzuges rasten die Bolzen in den Bohrungen ein.
Achten Sie darauf, dass beide Bolzen, rechts und
links vollständig eingerastet sind.
3.5.4. Armlehnen
Die Armlehnen lassen sich zum seitlichen Ein- und Aussteigen
komplett herausnehmen. Zusätzlich können die Armlehnen in der Höhe
eingestellt werden. Eine seitliche Verstellung (siehe Seitenteile) erfolgt
mit der Einstellung der Seitenteil.
Armlehnen entfernen
• Zum Entfernen der Armlehne lösen Sie die Hebelschraube und
ziehen Sie die Armlehne nach oben heraus (Abb. 07).
• Beim Installieren der Armlehne achten Sie darauf, dass diese bis zur
Begrenzug eingeschoben und wieder fixiert ist.
Höhe einstellen
• Nehmen Sie zuerst die Armlehne aus der Halterung.
• Entfernen Sie die Begrenzungsschraube und schrauben Sie diese in
die gewünschte Position der Armlehne (Abb. 08).
• Die unterste Bohrung entspricht der max. Höheneinstellung der
Armlehne.
3.5.5. Seitenteil
Die Seitenteile können Sie seitlich verstellen.
• Lösen Sie die Befestigung (Handrad) unterhalb des Sitzes und
schieben Sie das Seitenteil in die gewünschte Position (Abb. 09).
• Ziehen Sie das Handrad wieder fest an.
Achten Sie darauf, dass die Befestigung vollständig
greift.
3.5.6. Steuerung
Die Steuerung kann rechts oder links jeweils unterhalb der Armlehne
befestigt werden. Zusätzlich kann der Abstand an die Unterarmlänge
angepasst werden.
• Lösen Sie die Knebelschraube unterhalb der Armlehne und stellen
Sie die gewünschte Länge ein (Abb. 10).
• Ziehen Sie die Knebelschraube wieder fest.
09
10
06
07
08
05

Bischoff & Bischoff GmbH |01.06.2019
DE
1514
TERRA/TERRA SX | Elektrorollstuhl Elektrorollstuhl | TERRA/TERRA SX
3.5.7. Sitzgurt
Der Sitzgurt ist seitlich an der Rückenlehne befestigt.
• Stellen Sie die Gurtlänge Ihren Bedürfnissen ein, indem Sie die
Schnalle entsprechend positionieren (Abb. 11).
• Schließen Sie den Gurt mit dem Gurtschloss.
• Öffnen Sie den Gurt durch Druck auf den roten Knopf am
Gurtschloss.
4. Benutzung des Rollstuhls
Nachdem Sie den Rollstuhl an Ihre persönlichen Bedürfnisse angepasst
haben, machen Sie sich mit den Funktionen der Steuerung vertraut.
4.1. Allgemeine Funktionen
4.2 Funktionsbeschreibung
der Steuerung
Das Modell Terra mit Lichtanlage (Abb. 13) ist mit der Joystick-
Steuerung VR2 mit Licht ausgestattet.
Die Modellvariante Terra SX ohne Lichtanlage (Abb. 14) ist mit der
Joystick- Steuerung VR2 ohne Licht ausgestattet und wird nur für den
Export (außerhalb Deutschland) geliefert.
Batteriestatusanzeige
Auf der Batteriestatusanzeige (Abb. 15) ist der Ladezustand abzulesen.
Befindet sich die Anzeige im grünen Bereich, so steht ausreichend
Ladung zur Verfügung. Befindet sich die Anzeige im roten Bereich, so
sind nur noch kurze Fahrten möglich und die Batterie sollte wieder
aufgeladen werden. (Siehe Ladevorgang)
EIN/AUS Button
Mit dieser Taste (Abb. 16) wird Ihr Rollstuhl in Fahrbereitschaft
geschaltet.
Anzeige der Fahrstufe
Die Anzeige der Fahrstufe (Abb. 17) zeigt Ihnen die vorgewählte
Fahrstufe an. Es sind Einstellungen von 1 bis 5 Leucht-LED’s möglich.
Die Fahrstufen geben indirekt die maximal erreichbare Geschwindigkeit
bei Auslenkung des Joysticks an, d.h. in Fahrstufe 5 ist die höchste
Maximalgeschwindigkeit erreichbar und in Stufe 1 die niedrigste.
Fahrstufeneinstellung
Mit diesen Tasten (Abb. 18) können Sie die Fahrstufe, also die maximal
erreichbare Geschwindigkeit erhöhen (rechts) oder reduzieren (links).
Die Geschwindigkeitsregulierung erfolgt durch Betätigung des
Joysticks.
13 14
15
16
17
18
11
12

Bischoff & Bischoff GmbH |01.06.2019
DE
1716
TERRA/TERRA SX | Elektrorollstuhl Elektrorollstuhl | TERRA/TERRA SX
Beleuchtung, nur für Terra
Fahrtlicht
Schalten Sie mit dieser Taste (Abb. 19) bei eintretender Dämmerung
oder Durchquerung dunkler Fahrstrecken wie z.B. Tunnel die
aktive Beleuchtung Ihres Rollstuhls ein. Sie sind dann für andere
Verkehrsteilnehmer besser sichtbar.
Warnblinker
Mit dieser Taste (Abb. 20) schalten Sie in Notsituationen bei
FahruntüchtigkeitdesRollstuhlsdenWarnblinkeran.AllevierBlinklichter
blinken dann und signalisieren anderen Verkehrsteilnehmern, dass Ihr
Rollstuhl nicht fahrtüchtig ist.
Blinker (links/rechts)
Schalten Sie mit dieser Taste (Abb. 21) den linken bzw. rechten Blinker
Ihres Rollstuhls ein, um anderen Verkehrsteilnehmern zu signalisieren,
dass Sie die Fahrtrichtung nach links/rechts ändern möchten. Durch
nochmaliges Drücken der Taste schalten Sie den Blinker wieder aus.
Wegfahrsperre
Um Ihren Rollsuhl gegen unbefugte Benutzung oder Diebstahl zu
schützen parken Sie den Rollstuhl in einem abgeschlossenen Raum
oder aktivieren Sie die Wegfahrsperre.
• Drücken Sie den EIN/AUS Button bis ein Pipton ertönt und lassen
Sie dann los.
• Schieben Sie den Joystick in Fahrtrichtung, entgegen der
Fahrtrichtung und dann in die Neutralstellung. Jeweils ertönt ein
Piepton. Nun ist die Steuerung gesperrt.
• Schalten Sie über den EIN/AUS Button die Steuerung ein.
• Schieben Sie den Joystick in Fahrtrichtung, entgegen der
Fahrtrichtung und dann in die Neutralstellung. Jeweils ertönt ein
Piepton. Nun ist die Steuerung wieder freigegeben.
4.3. Ein- und Aussteigen
Ein- und Aussteigen von der Seite
• Bringen Sie den Rollstuhl und die gegenwärtige bzw. künftige
Sitzfläche möglichst dicht seitlich aneinander heran.
• Sollten Sie aus einem anderen Rollstuhl oder Zimmeruntergestell
umsteigen wollen, sichern Sie diesen/dieses durch Betätigung der
Feststellbremsen.
• Sichern Sie den Terra gegen unbeabsichtigtes Wegrollen durch
Betätigung des EIN/AUS Tasters die Steuerung ausschalten (alle
Anzeigen gelöscht).
• Nehmen Sie die Armlehne/Seitenteil ab.
• Klappen Sie die Fußplatten zur Seite oder nehmen Sie die
Beinstützen ab.
• Rutschen Sie nun seitlich auf die andere Sitzfläche.
• Achten Sie bitte darauf, dass Sie so weit wie möglich hinten im Sitz
sitzen.
• Bringen Sie die Arm- und Beinstützen wieder in ihre Ausgangs-
position.
Ein- und Aussteigen von vorn
• Schwenken Sie vorerst die Fußplatten nach oben oder nehmen Sie
die Beinstützen ab.
• Bringen Sie den Terra und die gegenwärtige bzw. künftige
Sitzgelegenheit möglichst dicht frontal aneinander heran.
• Sollten Sie aus einem anderen Rollstuhl oder Zimmeruntergestell
umsteigen wollen, sichern Sie diesen/dieses durch Betätigung der
Feststellbremsen.
• Rutschen Sie nun durch eine Körperdrehung auf die Sitzfläche.
• Abschließend hängen Sie die Beinstützen wieder in die
Ausgangsposition zurück.
20
19
21

Bischoff & Bischoff GmbH |01.06.2019
DE
1918
TERRA/TERRA SX | Elektrorollstuhl Elektrorollstuhl | TERRA/TERRA SX
4.4. Fahren mit dem Rollstuhl
Inbetriebnahme
• Setzen Sie sich in den Sitz Ihres B+B Rollstuhls hinein und legen Sie
Ihre Beine auf den Fußrasten ab.
• Achten Sie darauf, dass Sie soweit wie möglich hinten im Sitz sitzen.
• Achten Sie darauf, dass keine lose Kleidung wie Schals, Hemden
o.ä. seitlich aus dem Rollstuhl hängt und sich in den Rädern
verfangen könnte!
• Vergewissern Sie sich, dass Sie bequem und sicher sitzen. Durch
Betätigung der EIN/AUS Taste wird der Terra in Fahrbereitschaft
geschaltet.
• Alle elektrischen Fahrfunktionen stehen Ihnen nun zur Verfügung.
Fahrfunktionen
• Ihr Fachhändler kann die Werte für Geschwindigkeit,
Beschleunigung und Verzögerung individuell an Ihre Wünsche
unter Berücksichtigung der gesetzlichen Vorgaben anpassen.
• Wählen Sie anfangs eine niedrige Fahrstufe und erhöhen Sie diese
gegebenenfalls während der Fahrt.
• Mit dem Joystick können sie die Fahrt starten. Der Joystick dient
gleichzeitig zur Erhöhung der Geschwindigkeit und der Änderung
der Fahrtrichtung.
• Wenn der Joystick in Mittelstellung ist, wird der Rollstuhl
mechanisch gebremst und ist gegen Wegrollen gesichert.
Geradeausfahrt: Um geradeaus zu fahren legen Sie den Joystick
vorsichtig nach vorn. Je weiter Sie den Joystick nach vorn legen, um so
schneller wird Ihr Rollstuhl. Wenn Sie den Joystick loslassen wird die
Fahrt automatisch abgebremst.
Rückwärtsfahrt: Um rückwärts zu fahren legen Sie den Joystick
vorsichtig nach hinten. Je weiter Sie den Joystick nach hinten legen,
um so schneller wird Ihr Rollstuhl. Wenn Sie den Joystick loslassen wird
die Fahrt automatisch abgebremst.
Kurvenfahrt: Zur Fahrtrichtungsänderung neigen Sie den Joystick
nach links oder rechts. Dies ist auch bei nach vorn oder nach hinten
geneigtem Joystick, also bei Vor- und Rückwärtsfahrt möglich.
4.5. Beinstützen
Um Ihnen das Ein-/Aussteigen so einfach wie möglich zumachen,
können Sie die Fußplatten nach oben klappen oder die Beinstützen
nach außen wegschwenken bzw. nach oben herausnehmen.
• Um die Beinstütze nach außen wegzuschwenken öffnen Sie die
Arretierung (Abb. 22).
• In der „Außenposition“ kann die Beinstütze komplett abgenommen
werden (Abb. 23).
• Um die Beinstütze zu montieren gehen Sie in umgekehrter
Reihenfolge vor.
• Schwenken Sie die Beinstütze wieder nach vorne bis sie deutlich
hörbar einrastet.

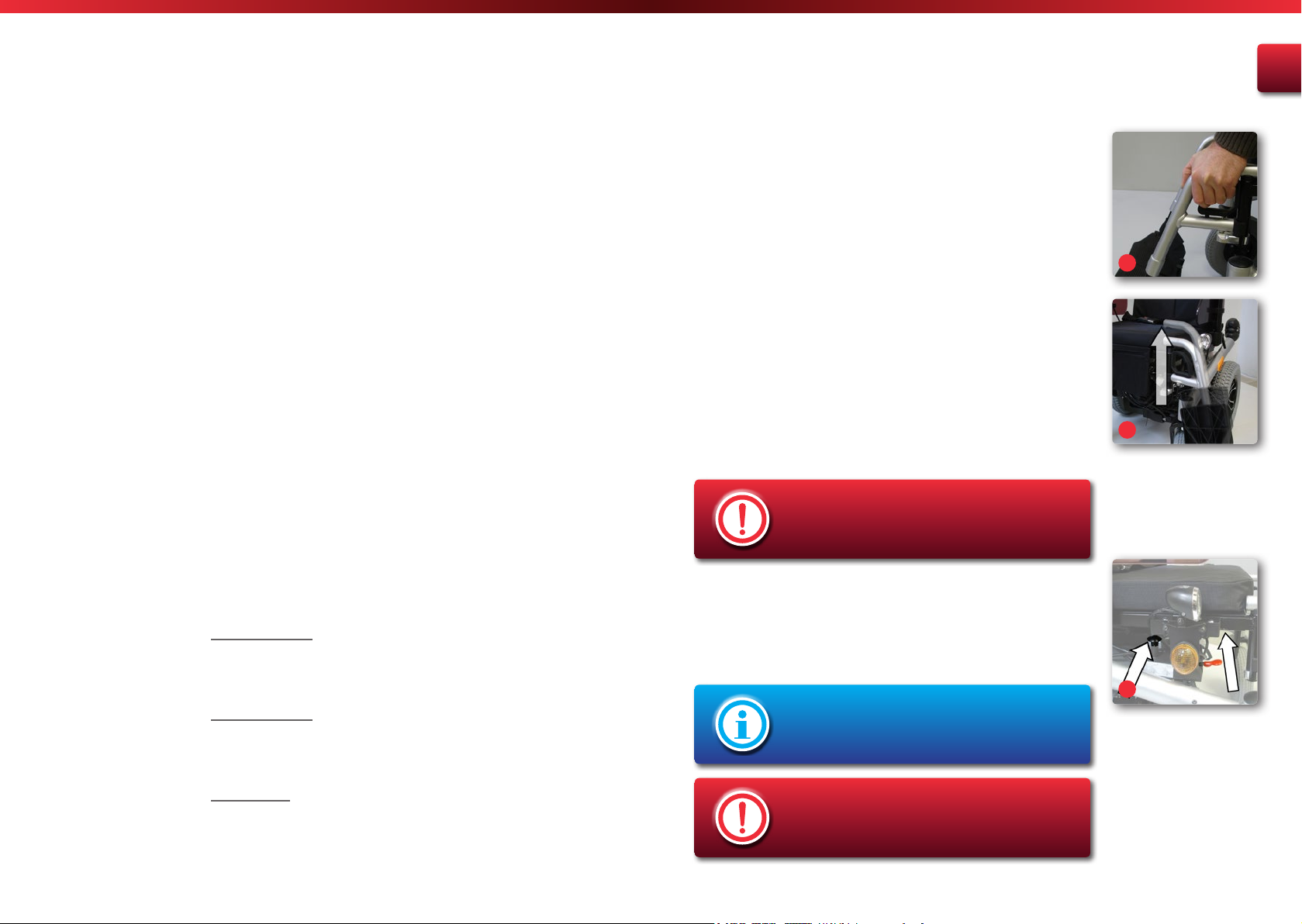

4.6. Schiebebetrieb
Wollen Sie den Rollstuhl in bestimmten Situationen schieben, müssen
Sie die Bremsen entriegeln. Im Freilauf ist der Rollstuhl leicht zu
schieben.
Achtung! Die elektro-mechanische Bremse ist dann
außer Funktion.
• Ziehen Sie den Entriegelungshebel nach oben.
• An einem kleinen Ruck spüren Sie, dass die Antriebe nun entriegelt
sind (Abb. 24).
• Zum Einkoppeln ziehen Sie den Knopf einfach nach oben, das
Einrasten erfolgt dann automatisch.
Aus Sicherheitsgründen ist der Motorantrieb in der
Schiebefunktion gesperrt.
Achtung Lebensgefahr! Die Antriebe dürfen nur auf
ebenem Gelände ausgekoppelt werden.
23
22
24

Bischoff & Bischoff GmbH |01.06.2019
DE
2120
TERRA/TERRA SX | Elektrorollstuhl Elektrorollstuhl | TERRA/TERRA SX
5. Technische Daten
Abmessungen und Gewichte
Max. Belastbarkeit: 136 kg
Sitzbreite: 41 – 50 cm
Sitzhöhe: 54 cm
Sitztiefe: 40 – 45 cm
Sitzwinkel: -2° – +10°
Rückenlehnenhöhe: 55 cm
Rückenlehnenwinkel: 90°, 100°, 110°, 120°
Gesamtlänge: 106 cm inkl. Fußstützen
Gesamtbreite: 60,5 cm
Leergewicht: 88,3 kg inkl. Akkus
Reifen
Antriebsräder: 3.00-8 mm (PU)
Lenkräder: 2,80/2,50-4 mm (PU)
Elektrik
Hauptsicherung: 50 A
Akku: 2 x 12V / 55 Ah
Ladegerät: 24VDC / 4A (HP8204B)
Motor: 2 x 450 W/3000 RPM
Controller: PG Drives VR2 mit Licht (Terra)
PG Drives VR2 ohne Licht (Terra SX)
Licht und Blinker: entsprechend der deutschen StVZO (Terra)
Fahreigenschaften
Max. sichere Neigung: 6°
Geschwindigkeit: 6 km/h
Max. Steigfähigkeit: 8°
Max. Bodenfreiheit: 125 mm
Hindernishöhe: 50 mm
Reichweite: 32 km
Wenderadius: 120 cm
Ausstattung
Rahmen: pulverbeschichteter Stahlrahmen
Bremse: automatisches Bremssystem
entsprechend der deutschen StVZO
Betätigungskräfte
Joystick: ca. 1 N
Tasten an der Steuerung: ca. 1 N
Entkoppeln der Antriebe: > 60 N
6. Pflegehinweise für den Benutzer
6.1. Reinigung und Desinfektion
Stellen Sie sicher, dass der Rollstuhl ausgeschaltet ist, bevor Sie mit der
Reinigung beginnen.
• Die Rahmenteile und Verkleidungen des Rollstuhls können
mit einem feuchten Tuch abgewischt werden. Bei stärkeren
Verschmutzungen können Sie ein mildes Reinigungsmittel
verwenden.
• Die Räder können mit einer feuchten Bürste mit Kunststoffborsten
gereinigt werden (keine Drahtbürste verwenden!)
• Mit einem feuchten Tuch können Sie Ihren Sitz, die Rückenlehne
und die Armlehnen von Staub und kleinen Verschmutzungen
befreien. Benutzen Sie keine aggressiven Putzmittel, da diese die
Oberfläche des Stoffes angreifen können. Die Polsterung ist mit
40°C warmen Wasser abwaschbar und mit einem handelsüblichen
Desinfektionsmittel desinfizierbar.
• Beachten Sie, dass Bauteile der Elektrik und Elektronik nicht
unnötigerweise mit Wasser in Kontakt kommen!
Verwenden Sie keinen Hochdruck- oder
Dampfreiniger.

Bischoff & Bischoff GmbH |01.06.2019
DE
2322
TERRA/TERRA SX | Elektrorollstuhl Elektrorollstuhl | TERRA/TERRA SX
6.2. Überprüfung vor Fahrtantritt
6.2.1. Bremsenüberprüfung
Überprüfen Sie vor jedem Fahrtantritt die Funktionstüchtigkeit
der Bremsanlage. Fahren Sie vorsichtig an und lassen den Joystick
anschließend los. Der Rollstuhl muss wie gewohnt zum Stillstand
kommen.
Im Stand muss die mechanische Bremse mit einem hörbaren Klicken
einrasten. Sollten Sie ein ungewohntes Bremsverhalten bemerken,
verständigen Sie sofort Ihren Fachhändler und ziehen Sie den Rollstuhl
aus dem Verkehr.
Die Motorbremse funftioniert korrekt, wenn Sie den Rollstuhl nicht
schieben können, wenn er ausgeschaltet ist. Sollte es dennoch möglich
sein, ist die elektro-magnetische Bremse defekt. In diesem Fall dürfen
Sie den Rollstuhl nicht mehr benutzen. Kontaktieren Sie sofort Ihren
Fachhändler.
6.2.2. Überprüfung von
Beleuchtung, Blinker und Hupe
Überprüfen Sie vor jedem Fahrtantritt die Funktionstüchtigkeit der
Beleuchtungsanlage, Blinker und Hupe.
Wenn nach Betätigung des entsprechenden Tasters auf der
Handsteuerung keine Reaktion der gerade geprüften Einheit zu
verzeichnen ist, verständigen Sie sofort Ihren Fachhändler und ziehen
Sie den Rollstuhl aus dem Verkehr.
6.2.3. Überprüfung der Bereifung
Überprüfen Sie vor jedem Fahrtantritt die Reifen auf Unversehrtheit.
Prüfen Sie regelmäßig einmal im Monat die Profiltiefe der Reifen. Sie
sollte mindestens 1mm betragen.
Defekte oder verschlissene Reifen müssen beim Fachhändler gewechselt
werden. Defekte oder verschlissene Reifen müssen beim Fachhändler
gewechselt werden.
6.3. Batterien
Ihr Rollstuhl ist mit wartungsfreien Gel-Akkus ausgestattet, bei denen
kein Flüssigkeitsstand überprüft werden muss.
Wenn Ihr Rollstuhl längere Zeit nicht benutzt wird, sollte alle 2 Monate
das Ladegerät angeschlossen werden, ansonsten könnten die Batterien
durch Tiefentladung zerstört werden.
Prüfen Sie vor jedem Fahrtantritt lediglich den Ladungsstatus Ihrer
Batterie durch Blick auf die Batteriestatusanzeige Ihrer Steuerung. Wenn
die von der Batteriestatusanzeige nur noch die roten LEDs leuchten,
sollten Sie keine längeren Strecken mehr fahren und umgehend das
Batterieladegerät an den Rollstuhl anschließen.
Wir empfehlen nach jeder Fahrt das Ladegerät an den Rollstuhl
anzuschließen.
6.3.1. Ladevorgang
Erstinbetriebnahme:
Für eine max. Ladekapazität der Akkus, gehen Sie wie folgt vor:
• Die werkseitig aufgeladenen Akkus bis auf 2 Balken der LED-
Anzeige leer fahren.
• Dann wie weiter unten beschrieben die Akkus laden (ca. 16 h).
• Erneutes Leerfahren der Akkus bis auf 2 Balken der LED-Anzeige.
• Anschließend werden die Akkus wie beschrieben geladen.
Verwenden Sie zum Laden der Akkus nur zugelasse-
ne Ladegeräte (siehe Technische Daten). Beachten
Sie auch die Gebrauchsanweisung des Ladegerätes!
• Bevor Sie das Ladegerät benutzen, überprüfen Sie, ob die
Stromzufuhr 230 V beträgt.
• Schalten Sie zunächst den Rollstuhl aus.
• Verbinden Sie das Ladegerät mit dem Rollstuhl. Die Ladebuchse

Bischoff & Bischoff GmbH |01.06.2019
DE
2524
TERRA/TERRA SX | Elektrorollstuhl Elektrorollstuhl | TERRA/TERRA SX
befindet sich seitlich unterhalb der Steuerung (Abb. 25).
• Stecken Sie den Netzstecker des Ladegerätes in die Netzsteckdose
(230 V).
• Die Ladeanzeige des Ladegerätes zeigt den Status des Ladevor-
gangs (Abb. 26).
• - Grün Blinken: Ladegerät Betriebsbereit
• - Rot: Ladevorgang läuft
• - Grün: Ladevorgang abgeschlossen
• - Rot Blinken: Fehler, Laden nicht möglich
• Ziehen Sie nach abgeschlossenem Ladevorgang den Netzstecker
und trennen Sie das Ladegerät vom Rollstuhl.
6.3.2. Austausch der Batterien
Beim Arbeiten an den Batterien seien Sie in höchstem Maße vorsichtig,
vermeiden Sie den Umgang mit metallischen Werkzeugen, das Berühren
der Batteriepole und beachten Sie die Hinweise des Batterieherstellers.
Diese Arbeit sollte nur von einem Fachkundigen
durchgeführt werden. Es besteht Lebensgefahr!
Verwenden Sie nur Batterien, die für diesen Rollstuhl zugelassen sind
(siehe Kapitel 5.0 Technische Daten).
Stellen Sie sicher, dass der Rollstuhl ausgeschaltet ist, bevor Sie mit
dem Austausch der Batterien beginnen.
• Entfernen Sie zuerst den Haltegurt für die Batterieabdeckung.
• Lösen Sie die Verschraubung des Batteriefachs (Abb. 27).
• Nun können Sie das Batteriefach bis zum Anschlag herausziehen.
• Lösen Sie die Batteriekabel. Zuerst das Rote und dann das
Schwarze. Achten Sie darauf, dass Sie isoliertes Werkzeug benutzen
und beim Lösen der Verkabelung nicht gegen Rahmenteile geraten.
• Heben Sie die Batterien an den Griffen vorsichtig heraus.
• Heben Sie die neuen Batterien in den vorgesehenen Platz
und verbinden Sie die Kontakte. Achten Sie auf die richtige
Farbcodierung (rot und schwarz).
• Schieben Sie das Batteriefach in die Ausgangsposition zurück,
befestigen Sie den Einschub und sichern Sie mit dem Klett-Band-
Gurt die Batterieabdeckung (Abb. 28).
Wenn die Lebensdauer der Batterien abgelaufen
ist, d.h. eine ausreichende Aufladung nicht mehr er-
folgt, dürfen die Batterien nicht mit dem Hausmüll
entsorgt werden. Altbatterien werden beim Kauf
neuer Batterien vom Fachhändler zurückgenommen
und von diesem sachgerecht entsorgt!
7. Wartungshinweis für den
Fachhandel
Wir empfehlen, mindestens einmal im Jahr den gesamten Rollstuhl
einer Inspektion durch den Fachhandel zu unterziehen. Bei Störungen
oder Defekten am Rollstuhl ist dieser unverzüglich dem Fachhändler
zur Instandsetzung zu übergeben.
Dem Fachhändler werden auf Anfrage die notwendigen Informationen,
Unterlagen und Schaltpläne für die Reparatur und Instandsetzung zur
Verfügung gestellt. Ein Schulungsprogramm für den Fachhandel steht
zur Verfügung. Für Fragen steht Ihnen der B+B Kundenservice unter der
Rufnummer +49 700/6000 7070 zur Verfügung.
8. Entsorgung
Wenn Ihr Rollstuhl nicht mehr verwendet wird und entsorgt werden
soll, wenden Sie sich bitte an Ihren Fachhändler.
25
26
28
27

Bischoff & Bischoff GmbH |01.06.2019
DE
2726
TERRA/TERRA SX | Elektrorollstuhl Elektrorollstuhl | TERRA/TERRA SX
Wenn Sie die Entsorgung selbst übernehmen
möchten, erkundigen Sie sich bei ortsansässigen
Entsorgungsunternehmen nach den Entsorgungs-
vorschriften Ihres Wohnorts.
9. Weitergabe des Rollstuhls
Bei der Weitergabe des Rollstuhl denken Sie bitte daran, sämtliche für
eine sichere Handhabung notwendigen technischen Unterlagen dem
neuen Nutzer zu übergeben.
Der Rollstuhl muss gemäß Wartungsplan überprüft
werden und einwandfrei sein.
10. Wartung
Ein Wartungsplan kann Ihnen von unserem Kundendienst zur
Verfügung gestellt werden.
11. Transport

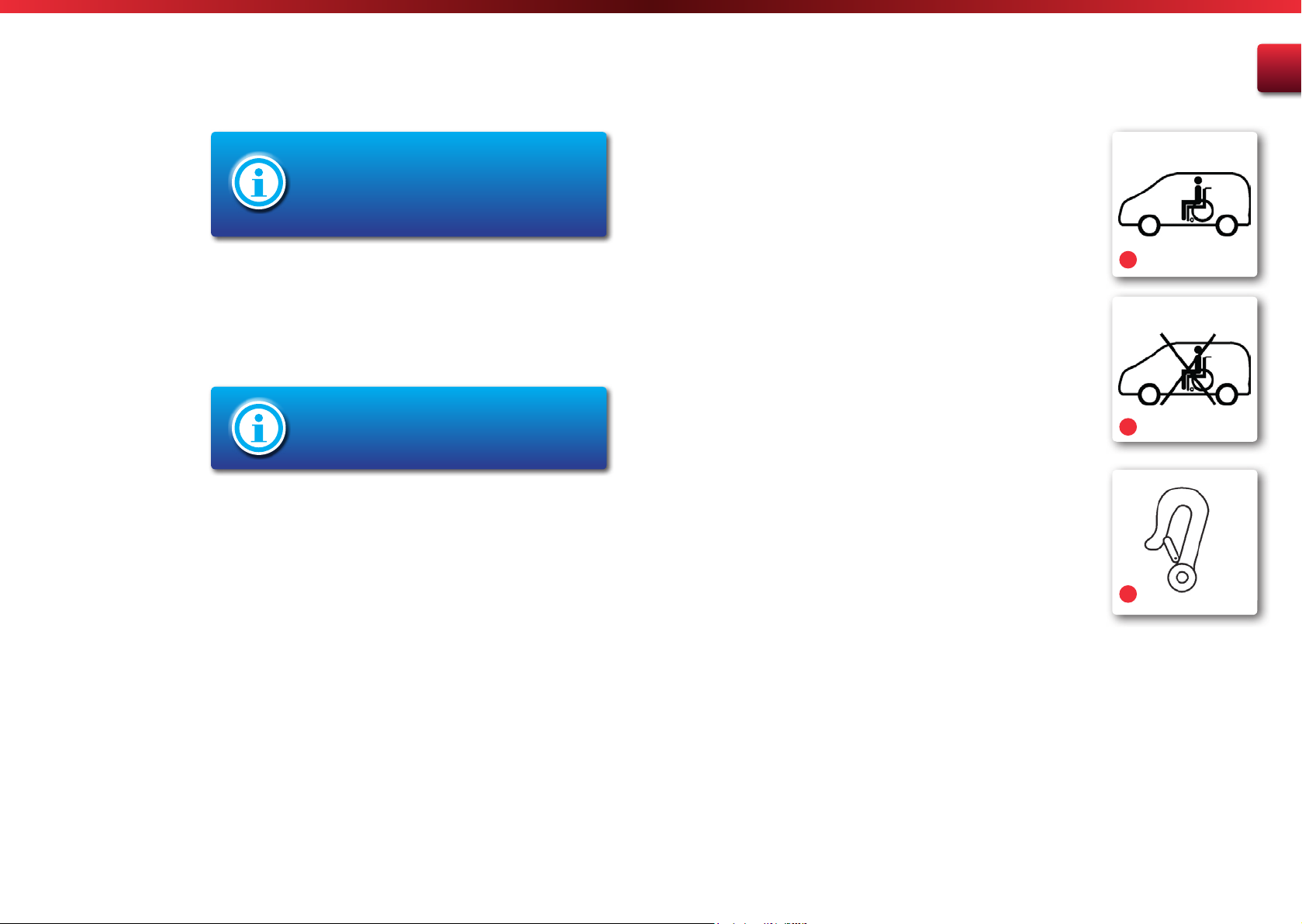

Ob Ihr Rollstuhl als Sitz im Behindertentransportfahrzeug (BTF)
zugelassen ist oder nicht, können Sie anhand der Symbole auf dem
CE-Aufkleber am Produkt erkennen:
Rollstuhl als Sitz im BTF geeignet (Abb. A)
Rollstuhl nicht als Sitz im BTF geeignet (Abb. B)
Alle von B+B als Sitz in Fahrzeugen freigegebenen Produkte sind nach
ISO 7176-19 getestet. Die Tests gemäß ISO 7176-19 wurden mit den
Rückhaltesystemen der Firma AMF-Bruns durchgeführt. Die korrekte
Montage des Rückhaltesystems ist Voraussetzung für den sicheren
Transport der Produkte im BTF und Grundlage für die Freigabe.
Fixierpunkte am Rückhaltesystem (siehe Abb. C)
Die Rückhaltesysteme der Firma AMF-Bruns stellen die Kraftknoten (sie-
he Abb. C) zur Befestigung der Produkte im BTF bereit. Die Produkte dür-
fen nur an diesen Kraftknotenpunkten zur Rückhaltung im BTF befestigt
werden.Wenn möglich, benutzen Sieeinen festinstallierten Autositzund
dessen Gurtsystem. Verstauen Sie den Rollstuhl im Laderaum.
Die für den Transport verantwortliche Person sollte mit den aktuellen
Vorschriften für den Transport sowie mit der Bedienung des BTF und
des Rückhaltesystems vertraut sein.
Zur Sicherung des Rollstuhls müssen am Fahrzeug verankerte 4-Punkt
Rückhaltesysteme benutzt werden.
Bei Rückfragen bezüglich der Sicherung Ihres Produktes im BTF wenden
Sie sich bitte an den B+B Kundenservice unter +49 (0)700/60007070.
A
B
C

Bischoff & Bischoff GmbH |01.06.2019
DE
2928
TERRA/TERRA SX | Elektrorollstuhl Elektrorollstuhl | TERRA/TERRA SX
12. Garantie
Garantieleistungen beziehen sich auf alle Mängel des Rollstuhls, die
nachweislich auf Material- oder Herstellungsfehler zurückzuführen sind.
Bei Beanstandungen ist die vollständig ausgefüllte Garantieurkunde
mit einzureichen.
Nichtbeachtung der Betriebsanleitung sowie
unsachgemäß durchgeführte Wartungsarbeiten, als
auch insbesondere technische Änderungen und Er-
gänzungen (Anbauten) ohne Zustimmung der B+B
GmbH führen zum Erlöschen sowohl der Garantie
als auch der Produkthaftung allgemein.
Für unsere Produkte übernehmen wir die gesetzliche Garantie von
2 Jahren. Für Batterien, Austauschgeräte und Reparaturen gilt eine
Gewährleistungsfrist von 1 Jahr.
Garantie Urkunde
(Beachten Sie unsere Allgemeinen Geschäftsbedingungen)
Produkt: Terra/Terra SX
Serien Nummer:*
* (vom Händler einzutragen)
Fachhändler:
Datum und Stempel
*Hinweisschilder befinden sich vorne unter der Batterieabdeckung

Bischoff & Bischoff GmbH |01.06.2019
DE
3130
TERRA/TERRA SX | Elektrorollstuhl Elektrorollstuhl | TERRA/TERRA SX
Hinweis!
Trotz sorgfältiger Recherche und Bearbeitung können sich in unseren
Bedienungsanleitungen fehlerhafte Angaben eingeschlichen haben.
Die jeweils aktuelle Version der Bedienungsanleitungen finden Sie im
Downloadbereich auf unserer Website: www.bischoff-bischoff.com
Notizen

Bischoff & Bischoff GmbH |01.06.2019
EN
3332
TERRA/TERRA SX | Electric Wheelchair Electric Wheelchair | TERRA/TERRA SX
4. Using the wheelchair 44
4.1. General functions 44
4.2. Description of control functions 44
4.3. Getting in and out 47
4.4. Driving the wheelchair 48
4.5. Leg rests 49
4.6. Pushing the wheelchair 49
5. Technical data 50
6. Maintenance tips for the user 51
6.1. Cleaning and disinfection 51
6.2. Check before use 52
6.2.1. Brake check 52
6.2.2. Checking lights, indicators and horn 52
6.2.3. Checking the tyres 52
6.3. Batteries 53
6.3.1. Charging 53
6.3.2. Replacing batteries 54
7. Maintenance tips for retailers 55
8. Disposal 56
9. Transfering the wheelchair 56
10. Maintenance 56
11. Transport 56
12. Warranty 58
Index
1. Introduction 34
1.1. Signs and symbols 34
2. Important safety instructions 35
2.1. General safety instructions 35
2.2. Advice regarding EMC interference 36
2.3. Brakes 36
2.4. Use on public roads 37
2.5. Purpose 37
2.6. Indications for use 37
2.7. Contraindication 38
2.8. Declaration of conformity 38
3. Product and delivery overview 39
3.1. Inspection on delivery 39
3.2. Content of delivery 39
3.3. Summary 39
3.4. Type plate and serial number 39
3.5. Basic settings 41
3.5.1. Leg rests 41
3.5.2 Seat 41
3.5.3. Backrest 42
3.5.4. Armrests 42
3.5.5. Side parts 43
3.5.6. Control unit 43
3.5.7. Seatbelt 44

Bischoff & Bischoff GmbH |01.06.2019
EN
3534
TERRA/TERRA SX | Electric Wheelchair Electric Wheelchair | TERRA/TERRA SX
1. Introduction
Dear user,
You have decided on a high-quality B+B electric wheelchair, and we
would like to thank you for your trust.
The electric wheelchair was designed to offer you many advantages
and meet your needs. The wheelchair can be fitted to your individual
body size thanks to a multitude of adjustable features and optimal
adaptability such as the length of the lower leg, the recline of the
backrest, length of the lower leg, the angle of the seat and the recline
of the backrest as well as the swing away function as well as the swing
away function of the control unit and the choice of mounting the
control unit either
to the left or the right side.
The electric wheelchair is designed for indoor and outdoor use.
Before using your new electric wheelchair for the first time, please read
and follow the instructions in this manual carefully. The instruction
manual is an integral and necessary part of the wheelchair. This is
why you should keep it close by and include it when passing on the
wheelchair to someone else.
Any repairs and adjustments require special technical training and may
therefore only be carried out by authorized B+B dealers
1.1. Signs and Symbols
Warning! These are especially safety-relevant inst-
ructions. Follow the directions in the manual!
Important! This is especially useful information on
a given subject.
2. Important Safety Instructions
2.1. General Safety Instructions
• In order to avoid tipping and dangerous situations, you should
practice safe handling of your new wheelchair on a flat and familiar
surface. In such a case, an assisting person is recommended.
• Prior to using the wheelchair, please check whether all parts
attached have been fastened properly.
• Never lift the wheelchair by parts that are not fixed firmly (the
armrests or legrests).
• Ensure that instantaneous/quick-release axles are positioned
correctly in the axle holders, as otherwise there is a danger of
injury.
• Please note that the danger of tipping is increased by shifts
in weight (e.g. strong upper body movements or overcoming
obstacles).
• Steps and larger obstacles may only be crossed with the help of at
least two assisting persons. For this, use lifting points 1 and 2 (see
overview of the wheelchair). If equipment such as ramps, lifts or
step climbing aids are available, these should be used.
• When using on a downward incline, it must be noted that a danger
of tipping exists from 12% (7°). It is recommended to use tilt
protection.
• Avoid running against obstacles (steps, kerbs) without braking or
moving down steps.
• Avoid using on uneven, loose surfaces.
• An assisting person should be used if going over obstacles (steps
etc.). Use the tip assist (see overview of wheelchair) to tip the
wheelchair appropriately.
• When getting into or out of the wheelchair, apply both locking
brakes.
• Ensure a sufficient profile depth of your tyres.
• Observe the road traffic regulations when on the road.
• The passive lighting (reflectors) of your wheelchair must always be
visible to other road users.

Bischoff & Bischoff GmbH |01.06.2019
EN
3736
TERRA/TERRA SX | Electric Wheelchair Electric Wheelchair | TERRA/TERRA SX
• The locking brake must not be used for braking when the
wheelchair is moving.
• When braking at fast speeds or on long downward slopes when
using the push rims, fingers and hand surfaces become hot.
Caution! Danger of burning!
• We recommend that leather gloves are used for use outdoors. These
increase grip and protect fingers and hands from dirt and injury at
the same time.
• Please note that padded parts can become hot in direct sunlight
and lead to skin injury on contact. Therefore, cover these parts or
protect the wheelchair from direct sunlight.
• When transferring between wheelchair and bed, always ensure that:
• both locking brakes are applied
• the side part on the side for getting in/out is swung backwards.
• the foot plates (for getting in/out) are folded upwards, swing
inwards/outwards or are removed.
Please note that operating the wheelchair in
push mode by uncoupling the drive mechanism
will deactivate the electro-magnetic brakes. The
wheelchair should therefore only be used on level
ground in this mode. Non-observance may lead to
life-threatening situations.
2.2. Advice Regarding EMC
Interference
Despite meeting all applicable EMC guidelines and standards it is
possible that the wheelchair will experience interference from other
electrical devices (e. g. cell phones) or interfere with these. Should you
notice such interference, either turn off the other device or your electric
wheelchair and move it outside the interference range.
2.3. Brakes
After letting go of the joy-stick, the automatic brakes will slow the
wheelchair until it comes to a complete stop. In push mode, the drive
mechanism is decoupled and there is no handbrake. To secure the chair
you have to engage the drive again.
2.4. Use on Public Roads
The wheelchair is designed for indoor and outdoor use. Please keep in
mind that you are using public roads and therefore have to observe all
road traffic regulations.
Do not endanger other road users through inconsiderate driving,
especially on walkways.
2.5. Purpose
The Terra/Terra SX electric wheelchair is designed for indoor and
outdoor use by persons with impaired mobility.
It is therefore sufficiently compact and agile for indoor use and also
capable of handling medium distances and overcoming small obstacles
outdoors. It is classified under category B according to the EN 12184
standard. The maximum weight capacity is 136 kg.
Please note:
We are only able to issue a guarantee if the product is used in
accordance with the specified conditions and for the specified purpose.
2.6. Indications for Use
Inability or severely impaired ability to walk due to:
• paralysis
• loss of limb
• defect/deformity of limb
• joint contracture
• joint damage (not in both arms)
• other diseases
The provision of an electric wheelchair is indicated if the use of a hand-
driven wheelchair is no longer possible but the proper operation of an
electric drive is possible.

Bischoff & Bischoff GmbH |01.06.2019
EN
3938
TERRA/TERRA SX | Electric Wheelchair Electric Wheelchair | TERRA/TERRA SX
2.7. Contraindications
The provision of an electric wheelchair is unsuitable for persons
• with severe balance disorders
• with impaired or insufficient vision
• with strongly impaired cognitive abilities
2.8. Declaration of Conformity
B+B as manufacturer and solely responsible party, hereby declares that
the electric wheelchair Terra complies with the requirements of the EC
Directive 93/42.
3. Product and delivery overview
3.1. Inspection on delivery
All B+B wheelchairs are subjected to a proper final inspection in our
house and are provided with the CE mark.
The wheelchair is delivered in a special carton. After unpacking, please
keep the cardboard if it is possible. You may need it later for storage or
for the return of the wheelchair. The Terra/Terra SX wheelchair comes
disassembled in its component parts.
Supply, assembly and instruction of use of the wheelchair are done by
a qualified medical supply dealer.
If delivered by rail or a forwarding agent, the product shall be checked
at once, with regard to transportation damage at once in the presence
of the shipper.
Check the content for completeness and intactness. If there are
irregularities and damages do not hesitate to call our customer service
(Tel: + 49 (0)700/6000 7070).
3.2. Content of delivery
After receipt of the goods, please check the content for completeness
right away. The content consists of:
• outer package
• electric wheelchair (ready for use with 2 batteries)
• battery charger
• instruction manual
3.3. Summary
3.4. Type plate and serial number
The type plate (Fig. 01) and serial number are located under the seat.
push handles
backrest
control unit
armrest
side part
seat cushion
reflector
indicator light
drive wheels
footrest
steering wheels
