1. Vorbemerkung
Lieber Benutzer,
Sie haben sich für einen hochwertigen Elektrorollstuhl von B+B
entschieden. Wir bedanken uns für Ihr Vertrauen.
Der Elektrorollstuhl wurde so ausgelegt, dass er Ihnen viele Vorteile
bietet und Ihren Bedürfnissen gerecht wird. Durch die vielfältigen
Einstellungsmöglichkeiten und der optimalen Anpassbarkeit
hinsichtlich Unterschenkellänge, Sitz- und Rückenwinkel sowie der
rechts bzw. links platzierbaren Steuerung lässt sich der Rollstuhl an
Ihre individuellen Körpermaße anpassen.
Der Triplex kann mit zwei unterschiedlichen Steuerungen ausgeliefert
werden. Die VR-2 Steuerung bietet Ihnen die Möglichkeit, bis zu zwei
Komponenten elektronisch zu verstellen. Die R-Net Steuerung erlaubt
ein elektrisches Verstellen von max. vier Komponenten. Dies sind
Sitzwinkel, Rückenwinkel sowie Kniewinkel (rechts und links). Dadurch
kann der Triplex leicht an Ihre besonderen Bedürfnisse angepasst
werden.
Der Elektrorollstuhl ist für den Gebrauch in Räumen und Fahren im
Freien ausgelegt.
Bitte lesen und beachten Sie vor der ersten Inbetriebnahme Ihres
neuen Elektrorollstuhls aufmerksam die Bedienungsanleitung. Diese
ist ein fester und notwendiger Bestandteil des Rollstuhls. Bewahren
Sie das Bedienungshandbuch griffbereit auf und geben Sie dieses bei
Weitergabe des Rollstuhls mit.
Reparatur- und Einstellarbeiten erfordern eine spezielle technische
Ausbildung und dürfen daher nur von B+B autorisierten Fachhändlern
durchgeführt werden.
1.1. Zeichen und Symbole
Wichtig: Bezeichnet besonders nützliche
Informationen im jeweiligen Sachzusammenhang.
Achtung: Bezeichnet besonders sicherheitsrelevante
Hinweise. Bedienungsanleitung beachten!
2. Wichtige Sicherheitshinweise
2.1. Allgemeine
Sicherheitshinweise
• Um Stürze und gefährliche Situationen zu vermeiden, sollten Sie
den Umgang mit Ihrem neuen Rollstuhl erst auf ebenem, über-
schaubarem Gelände üben. Eine Begleitperson ist in diesem Fall
empfohlen.
• Vor Anwendung des Rollstuhls kontrollieren Sie bitte, ob alle ange-
bauten Teile ordentlich befestigt sind.
• Üben Sie vor der ersten Benutzung das Fahren auf ebenem und
überschaubarem Gelände. Machen Sie sich intensiv mit dem Brems-
und Beschleunigungsverhalten bei der Geradeausfahrt und bei
Kurvenfahrten vertraut.
• Bitte beachten Sie, dass sich bei der Gleichgewichtverlagerung
durch Körperbewegungen oder Beladung des Rollstuhls das Kippri-
siko zur Seite und nach Hinten vergrößern kann.
• Der Rollstuhl darf nicht zum Transport mehrerer Personen oder von
Lasten missbraucht werden. Beachten Sie die Zweckbestimmung.
• Bei Einstellungen und Verstellungen am Rollstuhl beachten Sie die
Klemmgefahr von Körperteilen.
• Benutzen Sie den Rollstuhl niemals unter Einfluss von Alkohol oder
anderen Mitteln, die die Aufmerksamkeit bzw. die körperliche und
geistige Aufnahmefähigkeit beeinflussen.

Bischoff & Bischoff GmbH | 05.10.2020 - Revision 1
DE
76
TRIPLEX | Elektrorollstuhl Elektrorollstuhl | TRIPLEX
• Zur Überwindung von Hindernissen verwenden Sie bitte unbedingt
Auffahrrampen. Sollte es notwendig sein, den Triplex über ein Hin-
dernis zu heben, dann nur ohne Insassen. Zum Anheben darf nur
an festen Rahmenteilen gehoben werden.
• Vermeiden Sie ein ungebremstes Fahren gegen ein Hindernis (z. B.
Stufe, Bordsteinkante).
• Beachten Sie den Kippschutz bei stufigem Gelände, Hebebühnen
und Rampen. Stellen Sie ausreichend Abstand nach oben, unten
und zu den Seiten sicher.
• Die Steuerung muss immer ausgeschaltet sein, wenn Sie ein- oder
aussteigen.
• Im Straßenverkehr ist die Straßenverkehrsordnung zu beachten.
• Die Beleuchtung am Rollstuhl muss für andere Straßenverkehrsteil-
nehmer stets sichtbar sein.
• Tragen Sie nach Möglichkeit helle, auffällige Kleidung. Sie werden
darin von anderen Verkehrsteilnehmern besser gesehen.
• Bitte beachten Sie, dass sich Polsterteile, die direkter Sonnenein-
strahlung ausgesetzt sind, aufheizen und bei Berührung Hautverlet-
zungen verursachen können. Decken Sie daher diese Teile ab oder
schützen Sie den Rollstuhl vor direkter Sonneneinstrahlung.
• Bitte beachten Sie die erhöhte Klemmgefahr bei Benutzung der
elektrischen Sitzverstellung für den Benutzer, den Insassen und
Dritte.
• Meldung von Vorkommnissen. Der Betreiber oder Anwender hat
1. jede Funktionsstörung
2. jede Änderung der Merkmale oder der Leistung sowie
3. jede Unsachgemäßheit der Kennzeichnung oder der Gebrauchs-
anweisung eines Medizinproduktes, die zum Tode oder zu einer
schwerwiegenden Verschlechterung des Gesundheitszustandes
eines Patienten, eines Beschäftigten oder eines Dritten geführt
hat oder hätte führen können, unverzüglich dem Bundesinstitut
für Arzneimittel und Medizinprodukte (BfArM) zu melden. Dieses
gibt die Meldung unverzüglich an die für den Betreiber zuständige
Behörde weiter und informiert weiterhin den Hersteller und die für
den Hersteller zuständige Behörde.
Beachten Sie, dass der Schiebebetrieb durch
Entkoppeln der Antriebe nur auf ebenem Gelände
erfolgen darf. Die elektro-mechanische Bremse wird
dadurch außer Betrieb gesetzt. Bei Nichtbeachtung
besteht Lebensgefahr.
2.2. Hinweise zu EMV-Störungen
Trotz Einhaltung aller anzuwendenden EMV-Richtlinien und Normen
ist es möglich, dass der Elektrorollstuhl durch andere elektrische Geräte
gestört wird (z. B. Mobiltelefone, Alarmsysteme in Kaufhäusern) oder
diese stört. Wenn Sie ein solches Verhalten bemerken, stellen Sie
entweder das Fremdgerät oder Ihren Elektrorollstuhl ab und bewegen
ihn außerhalb der Störungsreichweite.
2.3. Bremsen
Das Bremsen bis zum Stillstand des Rollstuhls erfolgt durch die
automatische Bremse nach Loslassen des Joy-Sticks. Im Schiebebetrieb,
bei entkoppelten Antrieben ist keine Feststellbremse vorhanden. Zum
Feststellen müssen Sie die Antriebe wieder einkoppeln.Halten Sie
den Rollstuhl vorher an. Im Notfall ist das Einkoppeln auch im Rollen
möglich, z. B. auf abschüssigen Wegen.
2.4. Teilnahme am Straßenverkehr
Der Rollstuhl ist für den Innen- und Außenbereich konzipiert. Beachten
Sie, dass Sie am öffentlichen Straßenverkehr teilnehmen und sich an
die Vorschriften der Straßenverkehrsordnung halten müssen. Gefährden
Sie andere Teilnehmer nicht durch rücksichtslose Fahrweise, gerade auf
Gehwegen.

Bischoff & Bischoff GmbH | 05.10.2020 - Revision 1
DE
98
TRIPLEX | Elektrorollstuhl Elektrorollstuhl | TRIPLEX
2.5. Zweckbestimmung
Der Elektrorollstuhl Triplex ist für den Innen- und Außenbereich für
gehunfähige Personen konzipiert.
Somit ist er hinreichend kompakt und wendig für den Innenbereich
und auch in der Lage mittlere Strecken und kleine Hindernisse im
Außenbereich zu überwinden. Er wird nach DIN EN 12184 in die
Kategorie B eingestuft. Die maximale Zuladung beträgt 136 kg.
2.6. Indikationen
Gehunfähigkeit bzw. stark ausgeprägte Gehbehinderung durch
• Lähmungen
• Gliedmaßenverlust
• Gliedmaßendefekt/-deformität
• Gelenkkontrakturen
• Gelenkschäden (nicht an beiden Armen)
• sonstige Erkrankungen
Eine Versorgung mit einem Elektrorollstuhl ist dann angezeigt, wenn die
Benutzung handgetriebener Rollstühle aufgrund der Behinderung nicht
mehr möglich ist, die sachgerechte Bedienung eines elektromotorischen
Antriebes aber noch möglich ist.
2.7. Kontraindikation
Die Versorgung mit Elektrorollstühlen ist ungeeignet für Personen
• mit starken Gleichgewichtsstörungen
• mit verminderter und nicht ausreichender Sehkraft
• mit starken Einschränkungen der kognitiven Fähigkeit
2.8. Konformitätserklärung
B+B erklärt als Hersteller in alleiniger Verantwortung, dass der Elekt-
rorollstuhl Triplex mit den Anforderungen der Richtlinie 93/42/EWG
übereinstimmt.
3. Produkt- und Lieferübersicht
3.1. Prüfung der Lieferung
Alle B+B Produkte werden einer ordnungsgemäßen Endkontrolle
in unserem Hause unterzogen und mit dem CE-Zeichen versehen.
Der Rollstuhl wird in einem speziellen Karton geliefert. Nach dem
Entpacken bewahren Sie den Karton nach Möglichkeit auf. Er dient
zur späteren Einlagerung oder Rücksendung des Produktes. Die
Anlieferung und Einweisung erfolgt in der Regel über den qualifizierten
Sanitätsfachhandel.Bei Versand per Bahn oder Spedition ist die Ware im
Beisein des Überbringers sofort auf Transportschäden zu kontrollieren
(Karton). Sollte ein Schaden vorliegen, setzen Sie sich unverzüglich mit
unserem Kundenservice in Verbindung (Tel.: [phone]).
Prüfen Sie den Inhalt auf Vollständigkeit und Unversehrtheit. Im Falle
von Unregelmäßigkeiten und Beschädigungen setzen Sie sich mit
unserem Kundenservice in Verbindung (Tel.: [phone]).

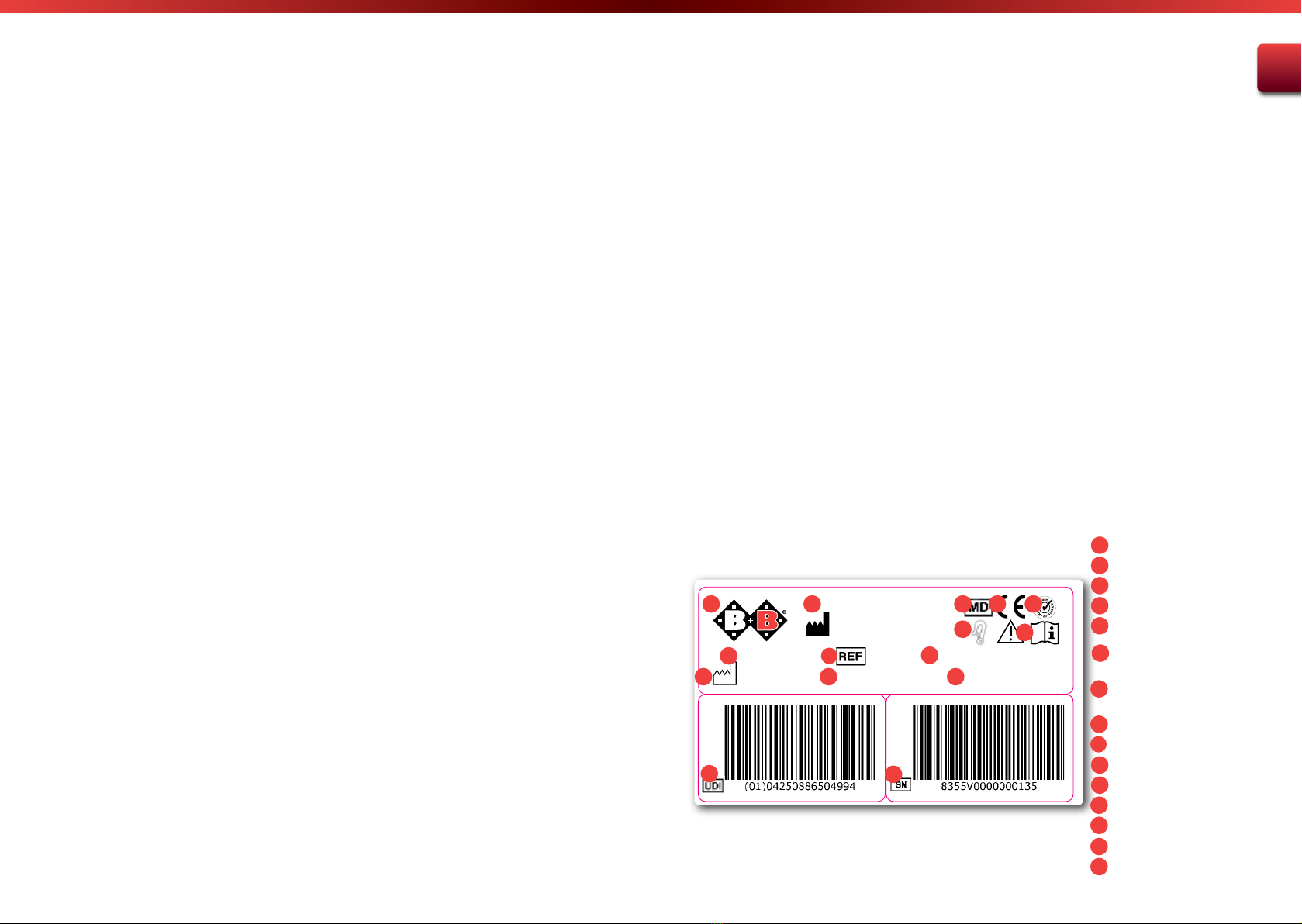

3.2. Typenschild und
Seriennummer
Bischo󰀨 & Bischo󰀨 GmbH
Becker-Göring-Straße 13
D - 76307 Karlsbad
Telefon 0700 - 60007070
CE Sticker & UDI Codes (Size 80 mm x 23 mm)
Power Wheelchairs (crash-tested)
Model: Triplex
2020-07
Class: B (Outdoor | Indoor)
Max. speed: 6 km/h
8355
Max. user weight: 136 kg
Herstellerlogo
Herstellerangabe
Medizinprodukt
CE-Zeichen
RoHS Logo
Als Sitz im Fahrzeug
geeignet
Gebrauchsanweisung
beachten
Modellbezeichnung
Modellnummer
Anwendungsklasse
Produktionsdatum
max. Nutzergewicht
Höchstgeschwindigkeit
UDI Nummer
Seriennummer
A
B
C
D
E
F
G
H
I
J
K
L
M
A B C D
FG
E
HIJ
K L M
N
O
NO

Bischoff & Bischoff GmbH | 05.10.2020 - Revision 1
DE
1110
TRIPLEX | Elektrorollstuhl Elektrorollstuhl | TRIPLEX
3.3. Lieferumfang
Nach Erhalt der Ware prüfen Sie bitte umgehend den Inhalt auf
Vollständigkeit. Der Inhalt besteht standardmäßig* aus:
• Umverpackung
• Elektrorollstuhl (gebrauchsfertig inkl. 2 Batterien)
• VR2-Steuerung (R-net bei elektrischen Verstellkomponenten)
• Ladegerät
• Sitzkissen
• dieser Bedienungsanleitung
*falls Sie Zubehör bestellt haben, ist dieses ebenfalls enthalten. Prüfen
Sie auch das Zubehör auf Vollständigkeit.

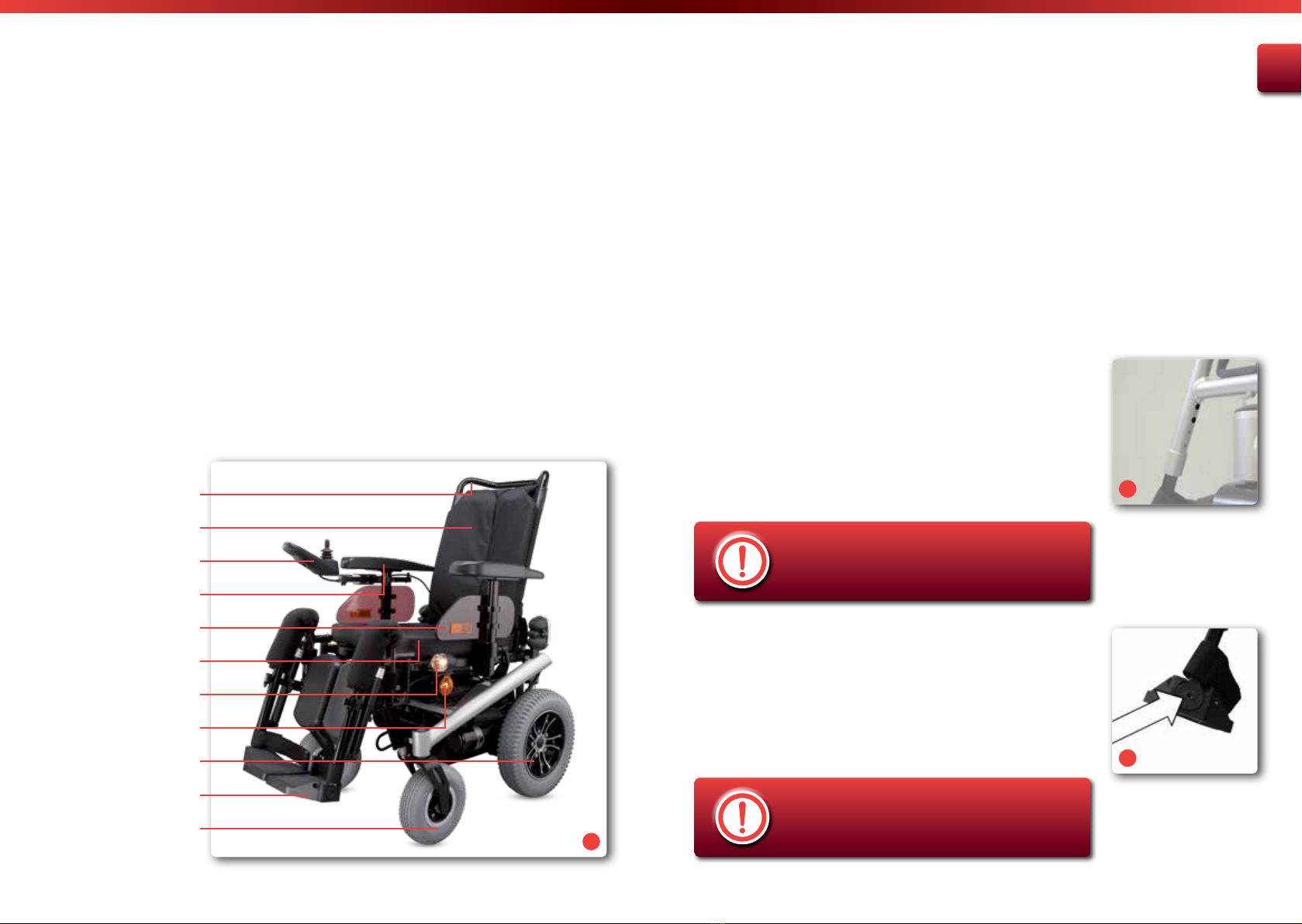

3.4. Übersicht
Rückenrohr
Rückenlehne
Steuerung
Armlehne
Seitenteil
Sitzkissen
Scheinwerfer
Blinklicht
Antriebsräder
Fußplatten
Lenkräder
01
3.5. Grundeinstellung
Vor der ersten Benutzung ist es erforderlich, den Rollstuhl auf Ihre
Körpergröße einzustellen. Nur so ist ein langes, ermüdungsfreies Fahren
in einer physiologisch korrekten Haltung möglich. Nachfolgend werden
die Grundeinstellungen des Rollstuhls beschrieben. Diese sollten Sie
in Zusammenarbeit mit dem Sanitätsfachhandel durchführen. Sie
benötigendafüreinenSatzInnensechskantschlüsselmitden Größen 4, 5
und 6 mm, 1 x Kreuzschraubenzieher und Gabelschlüssel 10 und 13 mm.
3.5.1. Beinstützen
Unterschenkellänge - mechanische Beinstützen
• Die Unterschenkellänge kann in einem Bereich von 470 - 550 mm
verstellt werden.
• Lösen Sie hierzu die beiden Inbusschrauben.
• Stellen Sie die gewünschte Höhe ein (Abb. 02).
• Ziehen Sie die Schrauben wieder fest. Verwenden Sie zur Fixierung
Loctite mittlerer Klebkraft.
Achten Sie darauf, dass zur sicheren Befestigung
immer zwei Schrauben verwendet werden!
Fußplattenwinkel - mechanische Beinstützen
• Der Winkel der Fußplatte ist in Stufen von 2,5° einstellbar.
• Lösen Sie die Verschraubung seitlich an der Fußplatte.
• Stellen Sie den gewünschten Winkel der Fußplatte ein (Abb. 03).
• Ziehen Sie die Schraube wieder fest. Verwenden Sie zur Fixierung
Loctite mittlerer Klebkraft.
3.5.2 Elektrische Beinstützen
02
03
Achten Sie darauf, dass die Einstellung nur im
markierten Bereich erfolgt!

Bischoff & Bischoff GmbH | 05.10.2020 - Revision 1
DE
1312
TRIPLEX | Elektrorollstuhl Elektrorollstuhl | TRIPLEX
Unterschenkellänge - elektrische Beinstützen
• Die Unterschenkellänge kann in einem Bereich von 420 - 580 mm
in acht Schritten verstellt werden.
• Lösen Sie hierzu die Inbusschraube und ziehen Sie sie heraus.
• Stellen Sie die gewünschte Höhe ein (Abb. 04).
• Ziehen Sie die Schraube wieder fest.
• Verwenden Sie zur Fixierung Loctite mittlerer Klebkraft.
Fußplattenwinkel - elektrische Beinstützen
• Der Winkel der Fußplatte ist stufenlos einstellbar.
• Lösen Sie die Verschraubung seitlich an der Fußplatte.
• Stellen Sie den gewünschten Winkel der Fußplatte ein (Abb. 05).
• Ziehen Sie die Schraube wieder fest.
• Verwenden Sie zur Fixierung Loctite mittlerer Klebkraft.
Achten Sie auf einen angemessenen Abstand
zwischen Fußstützen und Boden.
Höhe der Wadenpolster
• Die Höhe der Wadenpolster ist variabel.
• Lösen Sie die Verschraubung seitlich an der Beinstütze.
• Stellen Sie die gewünschte Höhe der Wadenpolster ein (Abb. 06).
• Zur Fixierung verwenden Sie Loctite mittlerer Klebkraft.
04
05
06
3.5.2. Sitz
Sitztiefe
• Die Grundeinstellung der Sitztiefe ist 450 mm.
• Sie können die Sitztiefe auf 400 mm reduzieren. Anschließend
sollten Sie ein neues angepasstes Sitzkissen verwenden.
• Zur Anpassung der Sitztiefe lösen Sie die Befestigungen der Rücken-
lehne, schieben Sie diese nach vorn und ziehen Sie die Schrauben
wieder fest an (Abb. 07).
Sitzwinkel - mechanisch
Diese Beschreibung gilt nur, wenn Sie eine Konfiguration mit
mechanisch verstellbarem Sitzwinkel haben.
• Die Grundeinstellung des Sitzwinkels ist 1° nach hinten.
• Der Sitzwinkel kann in fünf Stufen nach hinten verstellt werden.
• Lösen Sie dazu die Befestigungsschraube an dem Teleskopprofil
vorne unter dem Sitz.
• Ziehen Sie die Schrauben heraus und stellen Sie den gewünschten
Sitzwinkel ein (Abb. 08).
• Stecken Sie die Schrauben in die nächst mögliche Position und
ziehen Sie diese wieder fest an.
Rückenwinkel - mechanisch
Diese Beschreibung gilt nur, wenn Sie eine Konfiguration mit
mechanisch verstellbarem Rückenwinkel haben.
Der Winkel der Rückenlehne Ihres Elektrorollstuhls lässt sich einfach
verstellen. Außerdem haben Sie die Möglichkeit, den Rücken komplett
nach vorn umzuklappen.
Um die Rückenlehne umzuklappen, ziehen Sie den Befestigungsbolzen
an der Rückenlehne heraus und klappen Sie die Rückenlehne dann um.
(Abb. 09)
07
08
09

Bischoff & Bischoff GmbH | 05.10.2020 - Revision 1
DE
1514
TRIPLEX | Elektrorollstuhl Elektrorollstuhl | TRIPLEX
Der Winkel der Rückenlehne lässt sich in vier Stufen verstellen.
• Entfernen Sie die Befestigungsschraube an dem Teleskopprofil
hinten unter dem Sitz.
• Ziehen Sie die Schrauben heraus und stellen Sie den gewünschten
Sitzwinkel ein.
• Stecken Sie die Schrauben in die nächstmögliche Position und
ziehen Sie diese wieder fest an.
3.5.3. Elektrische
Verstellfunktionen
Je nach Konfiguration ist es auch möglich, den Sitzwinkel und den
Rückenwinkel bzw. die Winkeleinstellungen der Fußstützen elektrisch
zu verstellen (s. 3.5.1). Informationen dazu entnehmen Sie bitte dem
Kapitel 4, “Benutzung des Rollstuhls”.
Bedenken Sie die erhöhte Klemmgefahr bei der
elektrischen Verstellung der Sitzfunktionen für den
Benutzer, die Begleitpersonen und Dritte.
3.5.4. Seitenteil
Die Seitenteile können Sie seitlich verstellen.
• Lösen Sie die Befestigungschraube unterhalb des Sitzes und schie-
ben Sie das Seitenteil in die gewünschte Position (Abb. 10).
• Ziehen Sie die Schraube wieder fest an.
Achten Sie darauf, dass die Befestigung vollständig
greift.
10

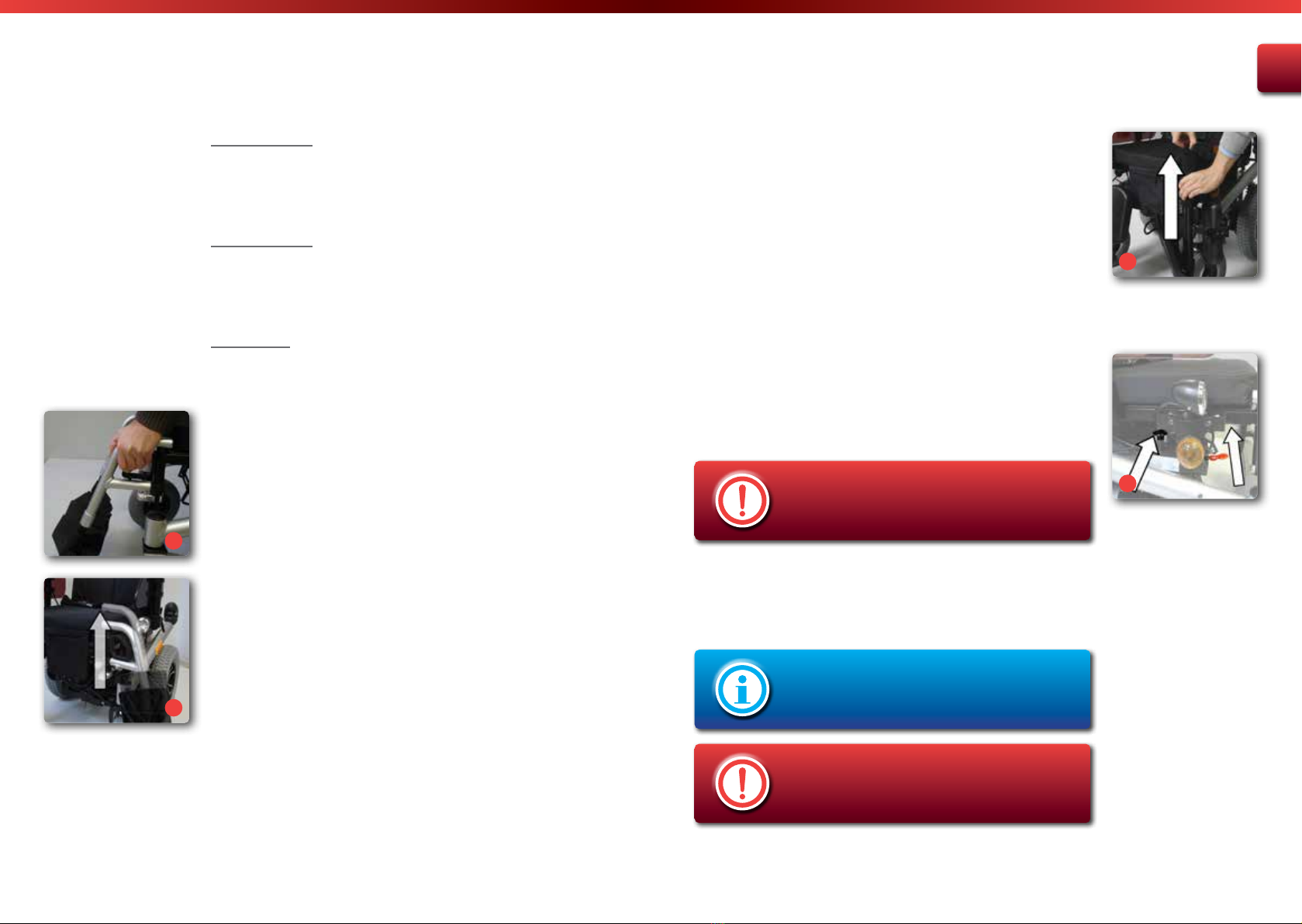

3.5.5. Armlehnen
Die Armlehnen lassen sich zum seitlichen Ein- und Aussteigen
komplett herausnehmen. Zusätzlich können die Armlehnen in der Höhe
eingestellt werden. Eine seitliche Verstellung (siehe Seitenteile) erfolgt
mit der Einstellung der Seitenteile.
Armlehnen entfernen
• Zum Entfernen der Armlehne lösen Sie die Hebelschraube und
ziehen Sie die Armlehne nach oben heraus (Abb. 11).
• Beim Installieren der Armlehne achten Sie darauf, dass diese bis
zur Begrenzung eingeschoben und wieder fixiert ist.
Höhe einstellen
• Nehmen Sie zuerst die Armlehne aus der Halterung.
• Entfernen Sie die Begrenzungsschraube und schrauben Sie diese in
die gewünschte Position der Armlehne (Abb. 12).
• Die unterste Bohrung entspricht der max. Höheneinstellung der
Armlehne.
3.5.6. Steuerung
Die Steuerung kann rechts oder links jeweils unterhalb der Armlehne
befestigt werden.
• Die Einstellung muss von Ihrem Fachhändler durchgeführt werden,
um eine sichere Funktionsfähigkeit des Rollstuhls zu gewährleisten.
Höheneinstellung
• Der Abstand zur Armlehne kann angepasst werden.
• Lösen Sie die Verschraubung an der Innenseite des Seitenteils.
• Bringen Sie die Steuerung in die gewünschte Position und ziehen
Sie die Schraube wieder fest (Abb. 13).
11
12
13

Bischoff & Bischoff GmbH | 05.10.2020 - Revision 1
DE
1716
TRIPLEX | Elektrorollstuhl Elektrorollstuhl | TRIPLEX
Abstand zur Armlehne
• Sie können die Position der Steuerung an Ihre Unterarmlänge
anpassen
• Lösen Sie die Handschraube an der Außenseite des Seitenteils.
• Bringen Sie die Steuerung in Position und ziehen Sie die Schraube
wieder fest (Abb. 14).
Achten Sie darauf, dass die Kabel zur Steuerung
neu verlegt werden. Ziehen Sie hierfür einen
Fachmann heran.
3.5.7. Sitzgurt
Der Sitzgurt ist seitlich an der Rückenlehne befestigt.
• Stellen Sie die Gurtlänge nach Ihren Bedürfnissen ein, indem Sie
die Schnalle entsprechend positionieren (Abb. 15).
• Schließen Sie den Gurt mit dem Gurtschloss.
• Öffnen Sie den Gurt durch Druck auf den roten Knopf am
Gurtschloss.
4. Benutzung des Rollstuhls
Nachdem Sie den Rollstuhl an Ihre persönlichen Bedürfnisse angepasst
haben, machen Sie sich mit den Funktionen der Steuerung vertraut.
4.1. Allgemeine Funktionen
Fahrtlicht
Schalten Sie mit dieser Taste (Abb. 16) bei eintretender Dämmerung
oder Durchquerung dunkler Fahrstrecken wie z. B. Tunnel die
aktive Beleuchtung Ihres Rollstuhls ein. Sie sind dann für andere
Verkehrsteilnehmer besser sichtbar.
14
15
16
Warnblinker
Mit dieser Taste (Abb. 17) schalten Sie in Notsituationen
bei Fahruntüchtigkeit des Rollstuhls den Warnblinker an.
Alle vier Blinklichter blinken dann und signalisieren anderen
Verkehrsteilnehmern, dass Ihr Rollstuhl nicht fahrtüchtig ist. Der
Warnblinker bleibt aus Sicherheitsgründen auch dann aktiv, wenn Sie
die Steuerung abschalten. Um den Warnblinker wieder auszuschalten,
aktivieren Sie zunächst die Steuerung.
Blinker (links/rechts)
Schalten Sie mit dieser Taste (Abb. 18) den linken bzw. rechten Blinker
Ihres Rollstuhls ein, um anderen Verkehrsteilnehmern zu signalisieren,
dass Sie die Fahrtrichtung nach links/rechts ändern möchten. Durch
nochmaliges Drücken der Taste schalten Sie den Blinker wieder aus.
Batteriestatusanzeige
Auf der Batteriestatusanzeige (Abb. 19) ist der Ladezustand abzulesen.
Befindet sich die Anzeige im grünen Bereich, so steht ausreichend
Ladung zur Verfügung. Befindet sich die Anzeige im roten Bereich, so
sind nur noch kurze Fahrten möglich und die Batterie sollte wieder
aufgeladen werden. (Siehe Ladevorgang)
EIN/AUS Button
Mit dieser Taste (Abb. 20) wird Ihr Rollstuhl in Fahrbereitschaft
geschaltet bzw. ausgeschaltet.
17
18
19
20

Bischoff & Bischoff GmbH | 05.10.2020 - Revision 1
DE
1918
TRIPLEX | Elektrorollstuhl Elektrorollstuhl | TRIPLEX
Anzeige der Fahrstufe
Die Anzeige der Fahrstufe (Abb. 21) zeigt Ihnen die vorgewählte
Fahrstufe an. Es sind Einstellungen von 1 bis 5 Leucht-LED’s möglich.
Die Fahrstufen geben indirekt die maximal erreichbare Geschwindigkeit
bei Auslenkung des Joysticks an, d.h. in Fahrstufe 5 ist die höchste
Maximalgeschwindigkeit erreichbar und in Stufe 1 die niedrigste.
Fahrstufeneinstellung
Mit diesen Tasten (Abb. 22) können Sie die Fahrstufe, also die maximal
erreichbare Geschwindigkeit erhöhen (rechts) oder reduzieren (links).
Die Geschwindigkeitsregulierung erfolgt durch Betätigung des
Joysticks.
Hupe

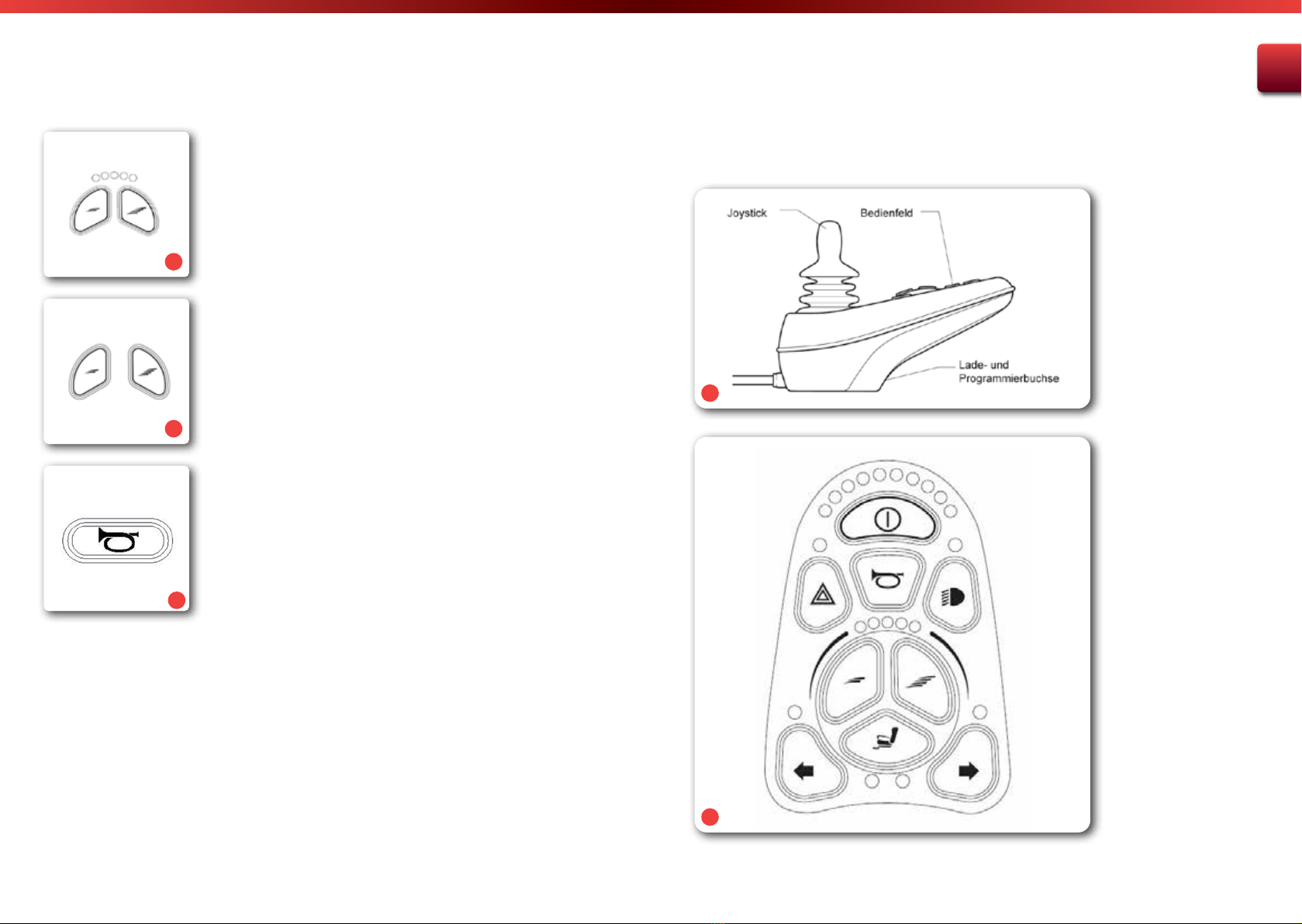

Die Hupe (Abb. 23) ermöglicht es Ihnen, in schwierigen Situationen
auf sich aufmerksam zu machen
Wegfahrsperre
Um Ihren Rollstuhl gegen unbefugte Benutzung oder Diebstahl zu
schützen, parken Sie den Rollstuhl in einem abgeschlossenen Raum
oder aktivieren Sie die Wegfahrsperre.
• Drücken Sie den EIN/AUS Button, bis ein Piepton ertönt und
lassen Sie dann los.
• Schieben Sie den Joy-Stick in Fahrtrichtung, entgegen der
Fahrtrichtung und dann in die Neutralstellung. Jeweils ertönt ein
Piepton. Nun ist die Steuerung gesperrt.
• Schalten Sie über den EIN/AUS Button die Steuerung ein.
• Schieben Sie den Joy-Stick in Fahrtrichtung, entgegen der
Fahrtrichtung und dann in die Neutralstellung. Jeweils ertönt ein
Piepton. Nun ist die Steuerung wieder freigegeben.
21
22
23
4.2. Funktionsbeschreibung
der VR-2 Steuerung
24
25

Bischoff & Bischoff GmbH | 05.10.2020 - Revision 1
DE
2120
TRIPLEX | Elektrorollstuhl Elektrorollstuhl | TRIPLEX
Verstellfunktionen
Mit dieser Taste (Abb. 26) können Sie die elektrischen Verstellfunktionen
aktivieren. Bewegen Sie den Joystick nach links bzw. rechts, um zwischen
den zwei möglichen Verstellfunktionen zu wählen. Diese werden
durch die beiden LED‘s unter der Taste angezeigt. Die Verstellung
der Funktionen werden mit einer Auf- und Abbewegung des Joysticks
durchgeführt.
4.3. Funktionsbeschreibung der
R-Net Steuerung
27
28
26
Anzeigenfeld der Verstellfunktionen
Durch das leuchten der LED‘s der jeweiligen Verstellfunktion (linke
Fußstütze, rechte Fußstütze, Sitz, Rücken) ist angezeigt welche
Verstellfunktion gerade aktiv ist.
29
Verstellfunktionen
Mit dieser Taste (Abb. 30) können Sie die elektrischen Verstellfunktionen
aktivieren. Bewegen Sie den Joystick nach links bzw. rechts, um zwischen
den vier möglichen Verstellfunktionen zu wählen. Diese werden durch
die LED‘s auf dem Anzeigenfeld dargestellt. Die Verstellung der
Funktionen werden mit einer Auf- und Abbewegung des Joysticks
durchgeführt. 30

Bischoff & Bischoff GmbH | 05.10.2020 - Revision 1
DE
2322
TRIPLEX | Elektrorollstuhl Elektrorollstuhl | TRIPLEX
4.4. Ein- und Aussteigen
Ein- und Aussteigen von der Seite
• Bringen Sie den Rollstuhl und die gegenwärtige bzw. künftige
Sitzfläche möglichst dicht seitlich aneinander heran.
• Sollten Sie aus einem anderen Rollstuhl oder Zimmeruntergestell
umsteigen wollen, sichern Sie diesen/dieses durch Betätigung der
Feststellbremsen.
• Sichern Sie den Triplex gegen unbeabsichtigtes Wegrollen durch
Betätigung des EIN/AUS-Tasters, um die Steuerung auszuschalten
(alle Anzeigen sind dann gelöscht).
• Nehmen Sie die Armlehne/Seitenteil ab.
• Klappen Sie die Fußplatten zur Seite oder nehmen Sie die
Beinstützen ab.
• Rutschen Sie nun seitlich auf die andere Sitzfläche.
• Achten Sie bitte darauf, dass Sie so weit wie möglich hinten im Sitz
sitzen.
• Bringen Sie die Arm- und Beinstützen wieder in ihre
Ausgangsposition.
Ein- und Aussteigen von vorn
• Schwenken Sie vorerst die Fußplatten nach oben oder nehmen Sie
die Beinstützen ab.
• Bringen Sie den Triplex und die gegenwärtige bzw. künftige
Sitzgelegenheit möglichst dicht frontal aneinander heran.
• Sollten Sie aus einem anderen Rollstuhl oder Zimmeruntergestell
umsteigen wollen, sichern Sie diesen/dieses durch Betätigung der
Feststellbremsen.
• Rutschen Sie nun durch eine Körperdrehung auf die Sitzfläche.
• Abschließend hängen Sie die Beinstützen wieder in die
Ausgangsposition zurück.
4.5. Fahren mit dem Rollstuhl
Vor Fahrtantritt überprüfen Sie die ordnungsgemäße
Verriegelung der Magnetbremse!
Inbetriebnahme
• Setzen Sie sich in den Sitz Ihres B+B Rollstuhls hinein und legen
Sie Ihre Beine auf den Fußrasten ab.
• Achten Sie darauf, dass Sie soweit wie möglich hinten im Sitz
sitzen.
• Achten Sie darauf, dass keine lose Kleidung wie Schals, Hemden
o. ä. seitlich aus dem Rollstuhl hängt und sich in den Rädern
verfangen könnte!
• Vergewissern Sie sich, dass Sie bequem und sicher sitzen. Durch
Betätigung der EIN/AUS-Taste wird der Triplex in Fahrbereitschaft
geschaltet.
• Alle elektrischen Fahrfunktionen stehen Ihnen nun zur Verfügung.
Fahrfunktionen
• Ihr Fachhändler kann die Werte für Geschwindigkeit,
Beschleunigung und Verzögerung individuell an Ihre Wünsche,
unter Berücksichtigung der gesetzlichen Vorgaben, anpassen.
• Wählen Sie anfangs eine niedrige Fahrstufe und erhöhen Sie diese
gegebenenfalls während der Fahrt.
• Mit dem Joystick können Sie die Fahrt starten. Der Joystick dient
gleichzeitig zur Erhöhung der Geschwindigkeit und der Änderung
der Fahrtrichtung.
• Wenn der Joystick in Mittelstellung ist, wird der Rollstuhl
mechanisch gebremst und ist gegen Wegrollen gesichert.

Bischoff & Bischoff GmbH | 05.10.2020 - Revision 1
DE
2524
TRIPLEX | Elektrorollstuhl Elektrorollstuhl | TRIPLEX
Geradeausfahrt: Um geradeaus zu fahren, legen Sie den Joystick
vorsichtig nach vorn. Je weiter Sie den Joystick nach vorn legen, um so
schneller wird Ihr Rollstuhl. Wenn Sie den Joystick loslassen, wird die
Fahrt automatisch abgebremst.
Rückwärtsfahrt: Um rückwärts zu fahren, legen Sie den Joystick
vorsichtig nach hinten. Je weiter Sie den Joystick nach hinten legen,
um so schneller wird Ihr Rollstuhl. Wenn Sie den Joystick loslassen, wird
die Fahrt automatisch abgebremst.
Kurvenfahrt: Zur Fahrtrichtungsänderung neigen Sie den Joystick
nach links oder rechts. Dies ist auch bei nach vorn oder nach hinten
geneigtem Joystick, also bei Vor- und Rückwärtsfahrt möglich.
4.6. Beinstützen
Mechanische Beinstützen
Um Ihnen das Ein-/Aussteigen so einfach wie möglich zumachen,
können Sie die Fußplatten nach oben klappen oder die Beinstützen
nach außen wegschwenken bzw. nach oben herausnehmen.
• Um die Beinstütze nach außen wegzuschwenken, öffnen Sie die
Arretierung (Abb. 31).
• In der „Außenposition“ kann die Beinstütze komplett abgenommen
werden (Abb. 32).
• Um die Beinstütze zu montieren gehen Sie in umgekehrter
Reihenfolge vor.
• Schwenken Sie die Beinstütze wieder nach vorne bis sie deutlich
hörbar einrastet.
Elektrische Beinstützen
Um Ihnen das Ein-/Aussteigen so einfach wie möglich zumachen,
können Sie die Fußplatten nach oben klappen und die Wadenpolster
nach außen klappen. Sie können auch die Beinstützen nach außen
wegschwenken bzw. nach oben herausnehmen.
31
32
• Entfernen Sie zunächst das Verbindungskabel der Beinstützen.
• Um die Beinstütze nach außen wegzuschwenken öffnen Sie die
Arretierung (Abb. 33).
• In der „Außenposition“ kann die Beinstütze komplett abgenommen
werden.
• Um die Beinstütze zu montieren gehen Sie in umgekehrter
Reihenfolge vor.
• Schwenken Sie die Beinstütze wieder nach vorne, bis sie deutlich
hörbar einrastet.
4.7. Schiebebetrieb
Wollen Sie den Rollstuhl in bestimmten Situationen schieben, müssen
Sie die Bremsen entriegeln. Im Freilauf ist der Rollstuhl leicht zu
schieben.
Achtung! Die elektro-mechanische Bremse ist dann
außer Funktion.
• Ziehen Sie den Entriegelungshebel nach oben (Abb. 34).
• Prüfen Sie, ob die Entriegelung spürbar einrastet.
• Zum Einkoppeln ziehen Sie den Knopf einfach nach oben, das
Einrasten erfolgt dann automatisch.
Aus Sicherheitsgründen ist der Motorantrieb in der
Schiebefunktion gesperrt.
Achtung Lebensgefahr! Die Antriebe dürfen nur auf
ebenem Gelände ausgekoppelt werden.
33
34

Bischoff & Bischoff GmbH | 05.10.2020 - Revision 1
DE
2726
TRIPLEX | Elektrorollstuhl Elektrorollstuhl | TRIPLEX
5. Technische Daten
Abmessungen und Gewichte
Zulässiges Gesamtgewicht
Max. Benutzergewicht:
Sitzbreite:
max. effektive Sitzbreite:
Sitztiefe:
Höhe Sitzkissen:
Sitzwinkel:
manuell:
elektrisch:
Sitzhöhe, vom Boden:
Abstand Armlehne zur Sitzfläche:
Rückenlehnenhöhe:
Rückenlehnenwinkel:
manuell:
elektrisch:
Gesamtlänge:
Gesamtbreite:
Transportmaß Länge / Höhe:
Leergewicht:
Gewicht des schwersten Teils:
Elektrik
Batterien:
Ladegerät:
Motor:
Controller:
Bereifung
Vorderräder:
Hinterräder:
Fahreigenschaften
max. Geschwindigkeit (vorwärts):
Steigfähigkeit:
Max. Hindernishöhe:
Reichweite:
Wendebereich:
Bremsweg (von max.
Geschwindigkeit)*:
Statische Stabilität:
Betätigungskräfte
Fahrhebel:
Tasten an der Steuerung:
Entkoppeln der Antriebe:
Betriebsbedingungen
Temperatur:
Luftfeuchtigkeit:
Lagerbedingungen
Temperatur:
Luftfeuchtigkeit:
Material
Rahmen:
Sitz und Rücken:
*Beachten Sie, dass sich der Bremsweg auf unebenem, steilem Untergrund verlängern kann
236,2 kg
136 kg
410 bis 500 mm
500 mm
400 bis 450 mm (in 3 Stufen
einstellbar)
70 mm
-2° bis +10° (in Stufen ein-
stellbar)
-2° bis +20°
540 mm
550 mm (670mm bei Kom-
fortsitz)
90° bis 120° (in 4 Stufen
einstellbar)
90° bis 135°
1060 mm (850 mm ohne
Beinstützen)
605 mm
850 mm / 850 mm
100,2 kg
98,8 kg
2x 12V 55Ah
24V 5A
450 W - 3000 UPM
PG-Drive VR-2 R-Net 90Ah
2.80/2.50-4 (PU)
3.00-8 (PU)
6 km/h
8°
40 mm
ca. 32 km
1200mm
980 mm
17° bergauf, 21° bergab,
20° seitlich
< 13,5N
< 5N
< 60N
-25 - +50°C
20 - 80%
-40 - +65°C
45 - 60%
Aluminium
Vinyl

Bischoff & Bischoff GmbH | 05.10.2020 - Revision 1
DE
2928
TRIPLEX | Elektrorollstuhl Elektrorollstuhl | TRIPLEX
Ausstattung
• automatisches Bremssystem entsprechend der deutschen StVZO,
Sitzkissen, Kippschutzrollen
• Stockhalter (optionales Zubehör)
6. Pflegehinweise für den Benutzer
6.1. Reinigung und Desinfektion
Stellen Sie sicher, dass der Rollstuhl ausgeschaltet ist, bevor Sie mit der
Reinigung beginnen.
• Die Rahmenteile und Verkleidungen des Rollstuhls können mit
einem feuchten Tuch abgewischt werden. Bei stärkeren Verschmut-
zungen können Sie ein mildes Reinigungsmittel verwenden.
• Die Räder können mit einer feuchten Bürste mit Kunststoffborsten
gereinigt werden (keine Drahtbürste verwenden!)
• Mit einem feuchten Tuch können Sie Ihren Sitz, die Rückenlehne
und die Armlehnen von Staub und kleinen Verschmutzungen
befreien. Benutzen Sie keine aggressiven Putzmittel, da diese die
Oberfläche des Stoffes angreifen können. Die Polsterung ist mit
40 °C warmen Wasser abwaschbar und mit einem handelsüblichen
Desinfektionsmittel desinfizierbar.
• Beachten Sie, dass Bauteile der Elektrik und Elektronik nicht unnöti-
gerweise mit Wasser in Kontakt kommen!
Verwenden Sie keinen Hochdruck- oder
Dampfreiniger.
6.2. Überprüfung vor Fahrtantritt
6.2.1. Bremsenüberprüfung
Überprüfen Sie vor jedem Fahrtantritt die Funktionstüchtigkeit der
Bremsanlage. Fahren Sie vorsichtig an und lassen Sie den Joystick
anschließend los. Der Rollstuhl muss wie gewohnt zum Stillstand
kommen. Im Stand muss die mechanische Bremse mit einem hörbaren
Klicken einrasten. Sollten Sie ein ungewohntes Bremsverhalten
bemerken, verständigen Sie sofort Ihren Fachhändler und ziehen Sie
den Rollstuhl aus dem Verkehr.
Die Motorbremse funktioniert korrekt, wenn Sie den Rollstuhl nicht
schieben können, wenn er ausgeschaltet ist. Sollte es dennoch möglich
sein, ist die elektro-magnetische Bremse defekt. In diesem Fall dürfen
Sie den Rollstuhl nicht mehr benutzen. Kontaktieren Sie sofort Ihren
Fachhändler.
6.2.2. Überprüfung von
Beleuchtung, Blinker und Hupe
Überprüfen Sie vor jedem Fahrtantritt die Funktionstüchtigkeit der
Beleuchtungsanlage, Blinker und Hupe. Wenn nach Betätigung des
entsprechenden Tasters auf der Handsteuerung keine Reaktion der
gerade geprüften Einheit zu verzeichnen ist, verständigen Sie sofort
Ihren Fachhändler und ziehen Sie den Rollstuhl aus dem Verkehr.
6.2.3. Überprüfung der Bereifung
Überprüfen Sie vor jedem Fahrtantritt die Reifen auf Unversehrtheit.
Prüfen Sie regelmäßig einmal im Monat die Profiltiefe der Reifen. Sie
sollte mindestens 1 mm betragen.
Defekte oder verschlissene Reifen müssen beim Fachhändler gewechselt
werden.

Bischoff & Bischoff GmbH | 05.10.2020 - Revision 1
DE
3130
TRIPLEX | Elektrorollstuhl Elektrorollstuhl | TRIPLEX
6.3. Batterien
Ihr Rollstuhl ist mit wartungsfreien Gel-Akkus ausgestattet, bei denen
kein Flüssigkeitsstand überprüft werden muss.
Wenn Ihr Rollstuhl längere Zeit nicht benutzt wird, sollte einmal im
Monat das Ladegerät angeschlossen werden, ansonsten könnten die
Batterien durch Tiefentladung zerstört werden.
Prüfen Sie vor jedem Fahrtantritt lediglich den Ladungsstatus Ihrer
Batterie durch Blick auf die Batteriestatusanzeige Ihrer Steuerung. Wenn
die von der Batteriestatusanzeige nur noch die roten LEDs leuchten,
sollten Sie keine längeren Strecken mehr fahren und umgehend das
Batterieladegerät an den Rollstuhl anschließen.
Wir empfehlen, nach jeder Fahrt das Ladegerät an den Rollstuhl
anzuschließen.
6.3.1. Ladevorgang
Erstinbetriebnahme:
Für eine max. Ladekapazität der Akkus, gehen Sie wie folgt vor:
• Die werkseitig aufgeladenen Akkus bis auf 2 Balken der LED-Anzei-
ge leer fahren.
• Dann wie weiter unten beschrieben die Akkus laden (ca. 16 Stun-
den).
• Erneutes Leerfahren der Akkus bis auf 2 Balken der LED-Anzeige.
• Anschließend werden die Akkus wie beschrieben geladen.
Verwenden Sie zum Laden der Akkus nur
zugelassene Ladegeräte (siehe technische Daten).
Beachten Sie auch die Gebrauchsanweisung des
Ladegeräts!
35
36
• Bevor Sie das Ladegerät benutzen, überprüfen Sie, dass die
Stromzufuhr 230 V beträgt.
• Schalten Sie zunächst den Rollstuhl aus.
• Verbinden Sie das Ladegerät mit dem Rollstuhl. Die Ladebuchse
befindet sich seitlich unterhalb der Steuerung (Abb. 25).
• Stecken Sie den Netzstecker des Ladegerätes in die Netzsteckdose
(230 V).
• Die Ladeanzeige des Ladegerätes zeigt den Status des Ladevor-
gangs (Abb. 26).
• Grün Blinken: Ladegerät Betriebsbereit
• Rot: Ladevorgang läuft
• Grün: Ladevorgang abgeschlossen
• Rot Blinken: Fehler, Laden nicht möglich
• Ziehen Sie nach abgeschlossenem Ladevorgang den Netzstecker
und trennen Sie das Ladegerät vom Rollstuhl.
6.3.2. Austausch der Batterien
Beim Arbeiten an den Batterien seien Sie in höchstem Maße vorsichtig,
vermeiden Sie den Umgang mit metallischen Werkzeugen, das Berühren
der Batteriepole und beachten Sie die Hinweise des Batterieherstellers.
Diese Arbeit sollte nur von einem Fachkundigen
durchgeführt werden. Es besteht Lebensgefahr!
Verwenden Sie nur Batterien, die für diesen Rollstuhl zugelassen sind
(siehe technische Daten).
Stellen Sie sicher, dass der Rollstuhl ausgeschaltet ist, bevor Sie mit
dem Austausch der Batterien beginnen.
37
38

Bischoff & Bischoff GmbH | 05.10.2020 - Revision 1
DE
3332
TRIPLEX | Elektrorollstuhl Elektrorollstuhl | TRIPLEX
• Entfernen Sie zuerst den Haltegurt für die Batterieabdeckung.
• Lösen Sie die Verschraubung des Batteriefachs (Abb. 37).
• Nun können Sie das Batteriefach bis zum Anschlag herausziehen.
• Nehmen Sie den Deckel des Batteriefachs ab und lösen Sie die
Batteriekabel. Zuerst das Rote und dann das Schwarze. Achten Sie
darauf, dass Sie isoliertes Werkzeug benutzen und beim Lösen der
Verkabelung nicht gegen Rahmenteile geraten.
• Heben Sie die Batterien an den Griffen vorsichtig heraus.
• Heben Sie die neuen Batterien in den vorgesehenen Platz und ver-
binden Sie die Kontakte. Achten Sie auf die richtige Farbkodierung
(rot und schwarz).
• Schieben Sie das Batteriefach in die Ausgangsposition zurück, be-
festigen Sie den Einschub und sichern Sie mit dem Klettband-Gurt
die Batterieabdeckung (Abb. 38).
Wenn die Lebensdauer der Batterien abgelaufen
ist, d. h. eine ausreichende Aufladung nicht
mehr erfolgt, dürfen die Batterien nicht mit dem
Hausmüll entsorgt werden. Altbatterien werden
beim Kauf neuer Batterien vom Fachhändler
zurückgenommen und von diesem sachgerecht
entsorgt!
7. Wartungshinweis für den
Fachhandel
Wir empfehlen, mindestens einmal im Jahr den gesamten Rollstuhl
einer Inspektion durch den Fachhandel zu unterziehen. Bei Störungen
oder Defekten am Rollstuhl ist dieser unverzüglich dem Fachhändler
zur Instandsetzung zu übergeben. Dem Fachhändler werden auf
Anfrage die notwendigen Informationen, Unterlagen und Schaltpläne
für die Reparatur und Instandsetzung zur Verfügung gestellt. Ein
Schulungsprogramm für den Fachhandel steht zur Verfügung. Für
Fragen steht Ihnen der B+B Kundenservice unter der Rufnummer +49
700/6000 7070 zur Verfügung.
8. Entsorgung
Wenn Ihr Rollstuhl nicht mehr verwendet wird und entsorgt werden
soll, wenden Sie sich bitte an Ihren Fachhändler.
Wenn Sie die Entsorgung selbst übernehmen
möchten, erkundigen Sie sich bei ortsansässigen
Entsorgungsunternehmen nach den
Entsorgungsvorschriften Ihres Wohnorts.
9. Weitergabe des Rollstuhls
Der Rollstuhl ist für einen Wiedereinsatz geeignet. Bevor er an einen
anderen Nutzer weitergegeben wird, ist er durch einen Fachhändler
zu warten und hygienisch aufzubereiten. Bei der Weitergabe des Roll-
stuhls denken Sie bitte daran, diese Bedienungsanleitung und die An-
schrift Ihres Fachhändlers dem neuen Nutzer zu übergeben.
Der Rollstuhl muss gemäß Wartungsplan überprüft
werden und einwandfrei sein.
10. Wartung
Ein Wartungsplan kann Ihnen von unserem Kundendienst zur Verfü-
gung gestellt werden.

Bischoff & Bischoff GmbH | 05.10.2020 - Revision 1
DE
3534
TRIPLEX | Elektrorollstuhl Elektrorollstuhl | TRIPLEX
11. Transport
Dass Ihr Rollstuhl als Sitz im Kraftfahrzeug zum
Transport mobilitätsbehinderter Personen (KMP)
zugelassen ist, können Sie anhand der Symbole auf dem
CE-Aufkleber (s. Kap. 3.2) am Produkt erkennen:
Alle von B+B als Sitz in Fahrzeugen freigegebenen Produkte sind nach
ISO 7176-19 getestet. Die Tests gemäß ISO 7176-19 wurden mit den
Rückhaltesystemen der Firma AMF-Bruns durchgeführt. Die korrekte
Montage des Rückhaltesystems ist Voraussetzung für den sicheren
Transport der Produkte im KMP und Grundlage für die Freigabe.
Fixierpunkte am Rückhaltesystem (siehe Abb. A)
DieRückhaltesystemederFirmaAMF-BrunsstellendieKraftknoten(Abb.
A) zur Befestigung der Produkte im KMP bereit. Die Produkte dürfen nur
an diesen Kraftknotenpunkten zur Rückhaltung im KMP befestigt wer-
den. Wenn möglich, benutzen Sie einen fest installierten Autositz und
dessen Gurtsystem. Verstauen Sie den Rollstuhl im Laderaum.
Die für den Transport verantwortliche Person sollte mit den aktuellen
Vorschriften für den Transport sowie mit der Bedienung des KMP und
des Rückhaltesystems vertraut sein.
Zur Sicherung des Rollstuhls müssen am Fahrzeug verankerte 4-Punkt
Rückhaltesysteme benutzt werden.
Bei Rückfragen bezüglich der Sicherung Ihres Produktes im KMP wenden
Sie sich bitte an den B+B Kundenservice unter +49 (0)700/6000707.
12. Garantie
Garantieleistungen beziehen sich auf alle Mängel des Rollstuhls, die
nachweislich auf Material- oder Herstellungsfehler zurückzuführen sind.
Bei Beanstandungen ist die vollständig ausgefüllte Garantieurkunde
mit einzureichen.
Nichtbeachtung der Betriebsanleitung sowie unsach-
gemäß durchgeführte Wartungsarbeiten, als auch
insbesondere technische Änderungen und Ergän-
zungen (Anbauten) ohne Zustimmung der Bischoff
& Bischoff GmbH führen zum Erlöschen sowohl der
Garantie als auch der Produkthaftung allgemein.
Garantie-Urkunde
(Beachten Sie unsere Allgemeinen Geschäftsbedingungen)
Produkt: Triplex
Serien Nummer:*
* (vom Händler einzutragen)
Fachhändler:
Datum & Stempel
*Hinweisschilder befinden sich vorne unter der Batterieabdeckung.
Für unsere Produkte übernehmen wir die gesetzliche Garantie
von 2 Jahren. Für Austauschgeräte und Reparaturen gilt eine
Gewährleistungsfrist von 1 Jahr. Für Batterien beträgt diese Frist 6
Monate.
Hinweis!
Trotz sorgfältiger Recherche und Bearbeitung können sich in unsere
Bedienungsanleitungen fehlerhafte Angaben eingeschlichen haben.
Technische Änderungen vorbehalten. Abbildungen können Zubehör
enthalten. Die jeweils aktuelle Version der Bedienungsanleitungen
finden Sie im Downloadbereich auf unserer Website:
www.bischoff-bischoff.com
A

Bischoff & Bischoff GmbH | 05.10.2020 - Revision: 1
EN
3736
TRIPLEX | Electric Wheelchair Electric Wheelchair | TRIPLEX
Table of Contents
1. Introduction 38
1.1. Signs and symbols 39
2. Important safety instructions 39
2.1. General safety instructions 39
2.2. Advice regarding EMC interference 41
2.3. Brakes 41
2.4. Use on public roads 41
2.5. Purpose 41
2.6. Indications for Use 42
2.7. Contraindication 42
2.8. Declaration of conformity 42
3. Description of Product and Contents 43
3.1. Inspection upon Delivery 43
3.2. Type plate and Serial number 43
3.3. Contents 44
3.4. Summary 44
3.5. Basic settings 45
3.5.1. Mechanical foot support 45
3.5.2. Electronic foot support 46
3.5.3. Seat 47
3.5.4. Electronic adjustment functions 48
3.5.5. Sidepanels 48
3.5.6. Arm support 49
3.5.7. Control unit 49
3.5.8. Seatbelt 50
4. Using the wheelchair 50
4.1. General functions 50
4.2. Description of functions of VR-2 control 53
4.3. Description of functions of R-Net control system 54
4.4. Getting in and out 56
4.5. Driving the Wheelchair 57
4.6. Leg support 58
4.7. Pushing the wheelchair 59
5. Technical data 60
6. Care instructions for the user 62
6.1. Cleaning and disinfection 62
6.2. Check before use 62
6.2.1. Brake check 62
6.2.2. Checking lights, indicators and horn 63
6.2.3. Checking the tyres 63
6.3. Batteries 63
6.3.1. Charging 63
6.3.2. Replacing batteries 64
7. Maintenance tips for retailers 65
8. Disposal 66
9. Transfering the wheelchair 66
10. Maintenance 66
11. Transport 67
12. Warranty 68

Bischoff & Bischoff GmbH | 05.10.2020 - Revision: 1
EN
3938
TRIPLEX | Electric Wheelchair Electric Wheelchair | TRIPLEX
1. Introduction
Dear user,
You have decided on a high-quality B+B electric wheelchair, and we
would like to thank you for your trust.
The electric wheelchair was designed to offer you many advantages
and meet your needs. The wheelchair can be fitted to your individual
body size thanks to a multitude of adjustable features and optimal
adaptability such as the length of the lower leg, the recline of the back
support, the sag of the back support as well as the swing away function
of the control unit and the choice of mounting the control unit either
to the left or the right side.
The Triplex can be supplied with two different control systems. The VR-2
control system offers you the possibility to adjust up to two components
electronically. The R-Net control system allows an electrical adjustment
of up to four components. These are seat angle, back angle and knee
angle (right and left). Thus, the Triplex can easily be customised to your
specific needs.
The electric wheelchair is designed for indoor and outdoor use.
The electric wheelchair is designed for indoor and outdoor use. Before
using your new electric wheelchair for the first time, please read and
follow the instructions in this manual carefully. The instruction manual
is an integral and necessary part of the wheelchair. This is why you
should keep it close by and include it when passing on the wheelchair
to someone else.
Any repairs and adjustments require special technical training and may
therefore only be carried out by authorized B+B dealers.
1.1. Signs and symbols
Warning: These are especially safety-relevant
instructions. Follow the directions in the manual!
Important: This is especially useful information on
a given subject.
2. Important safety instructions
2.1. General safety instructions
• To avoid falls and dangerous situations, you should first practice
driving your new wheelchair on level, unobstructed ground. We
recommend having an assistant with you.
• Please make sure that all parts have been properly installed before
using the wheelchair.
• Practice driving on level, unobstructed ground before first use. Get
a good understanding for the way the wheelchair brakes and acce-
lerates when driving straight ahead or a curve.
• Please note that displacing the center of gravity by shifting the
body or by adding loads may increase the risk of tipping over the
wheelchair to the side or backwards.
• The wheelchair may not be used for transport of more than one
person or any additioonal load. Make sure to only use it for the
intended purpose.
• Beware of the risk of trapping body parts when setting and adjus-
ting the wheelchair.
• Never use the wheelchair under the influence of alcohol or other
substances that may impair your attention and/or your physical
and mental capacity.
• To overcome obstacles, please be sure to use ramps. Should it be
necessary to lift the Triplex over an obstacle, then only do so wit-
