B+B Taiga User manual

Enjoy mobility.
DEENESFR
Enjoy mobility.
Bedienungsanleitung
Instruction manual
Manual de instrucciones
Mode d’emploi
Taiga

Bischoff & Bischoff GmbH | 01.06.2019
DE
32
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
4. Benutzung des Rollstuhls 20
4.1. Allgemeine Funktionen 20

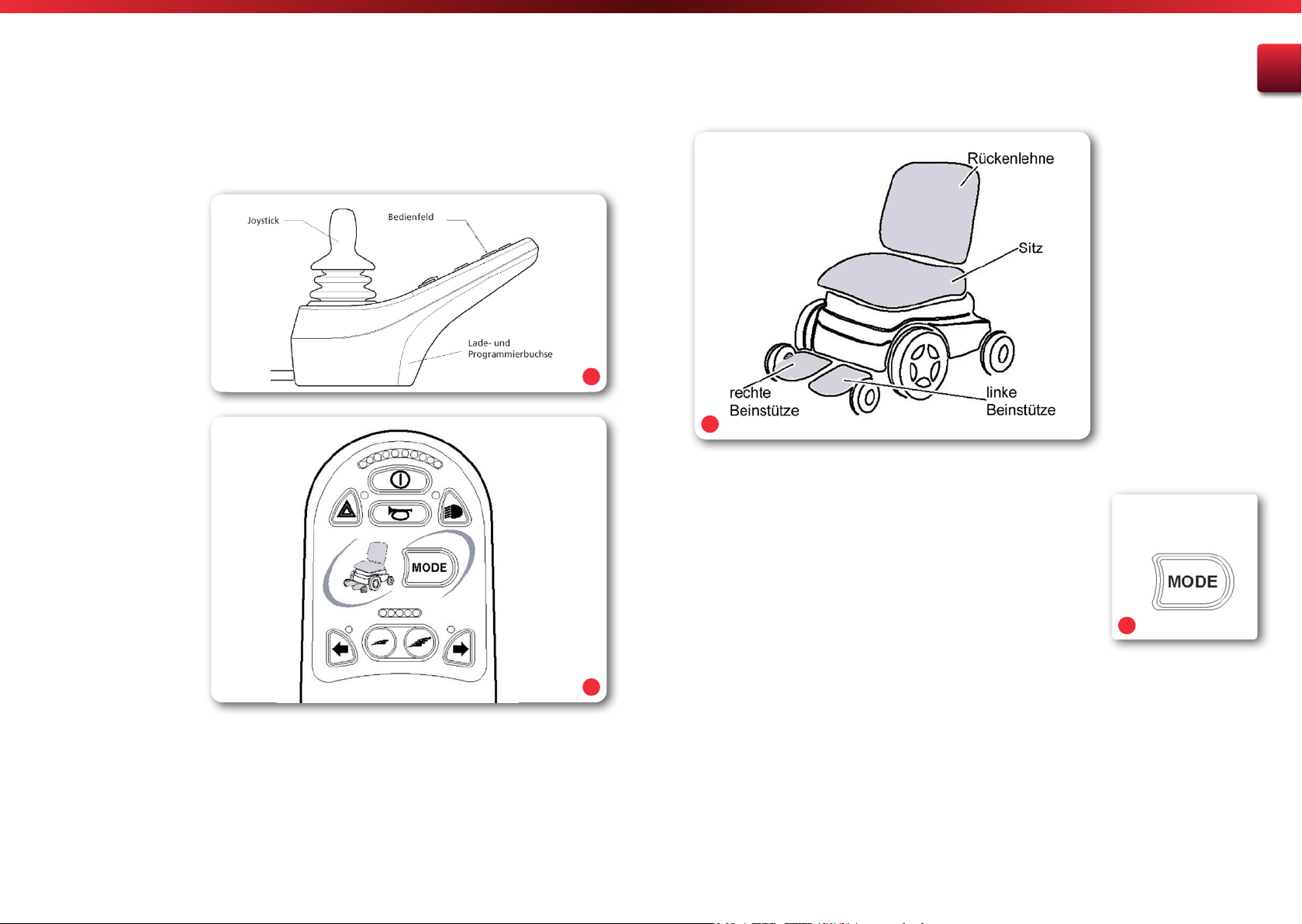

4.2. Funktionsbeschreibung der VR-2 Steuerung 23
4.3. Funktionsbeschreibung der R-Net Steuerung 24
4.4. Ein- und Aussteigen 26
4.5. Fahren mit dem Rollstuhl 27
4.6. Schiebebetrieb 29
4.7. Beinstützen 30
4.8. Kopfstütze (optional) 30
4.9. Bordsteinheber (optional) 31
4.10. Mechanische Feststellbremse 32
5. Technische Daten 33
6. Pflegehinweise für den Benutzer 35
6.1. Reinigung und Desinfektion 35
6.2. Überprüfung vor Fahrtantritt 36
6.2.1. Bremsenüberprüfung 36
6.2.2. Überprüfung von Beleuchtung, Blinker und Hupe 36
6.2.3. Überprüfung der Bereifung 36

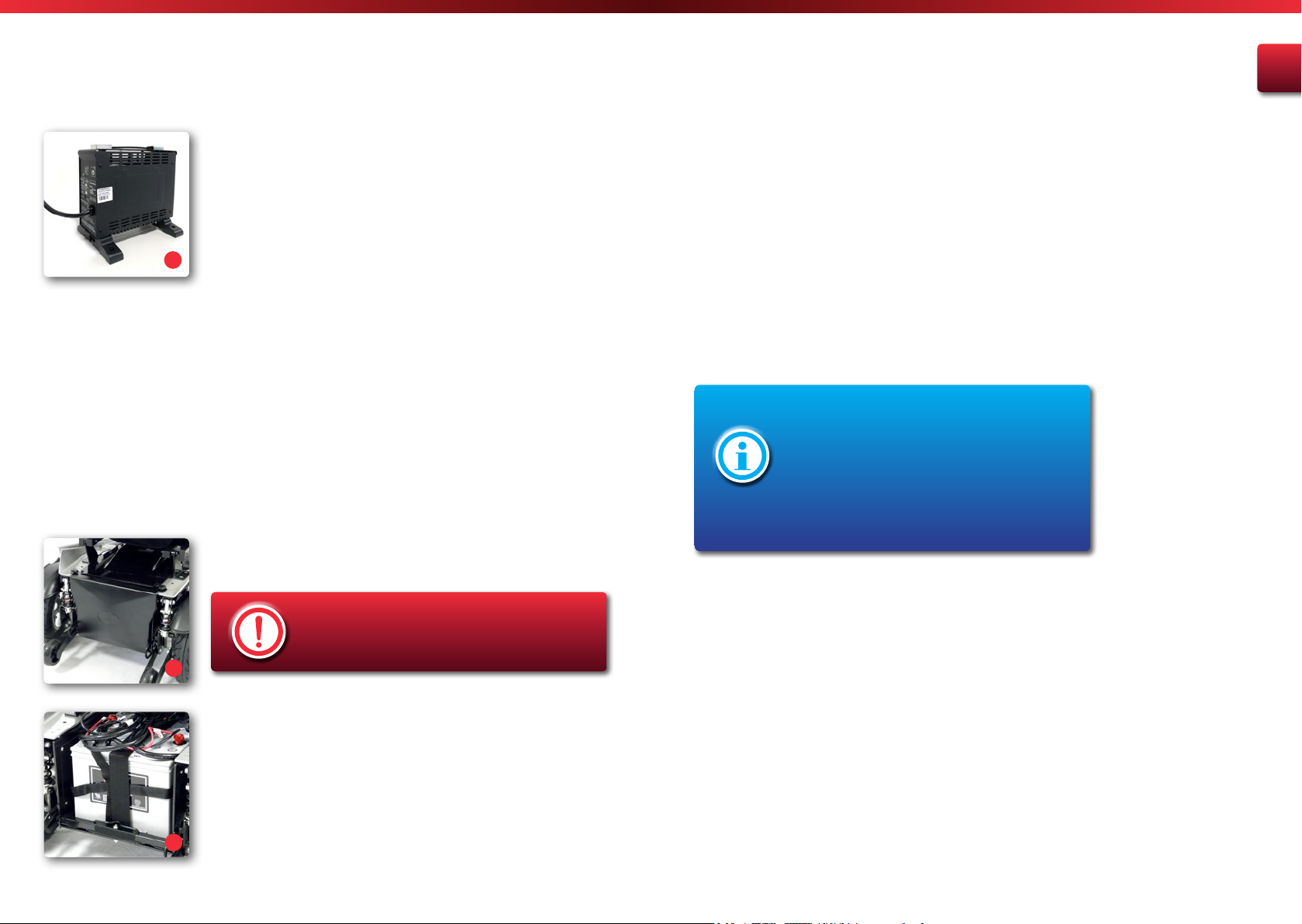

6.3. Batterien 37
6.3.1. Ladevorgang 37
6.3.2. Austausch der Batterien 38
7. Wartungshinweis für den Fachhandel 39
8. Entsorgung 40
9. Weitergabe des Rollstuhls 40
10. Wartung 40
11. Hebe- und Haltepunkte 40
12. Transport 41
13. Garantie 42
Inhaltsverzeichnis
1. Vorbemerkung 04
1.1. Zeichen und Symbole 05
2. Wichtige Sicherheitshinweise 05
2.1. Allgemeine Sicherheitshinweise 05
2.2. Hinweise zu EMV-Störungen 07
2.3. Bremsen 07
2.4. Teilnahme am Straßenverkehr 07
2.5. Zweckbestimmung 08
2.6. Indikation 08
2.7. Kontraindikationen 08
2.8. Konformitätserklärung 09
2.9. Nutzungsdauer 09
2.10. Hinweise zur Reichweite 09
3. Produkt- und Lieferübersicht 10
3.1. Prüfung der Lieferung 10
3.2. Typenschild und Seriennummer 11
3.3. Lieferumfang 11

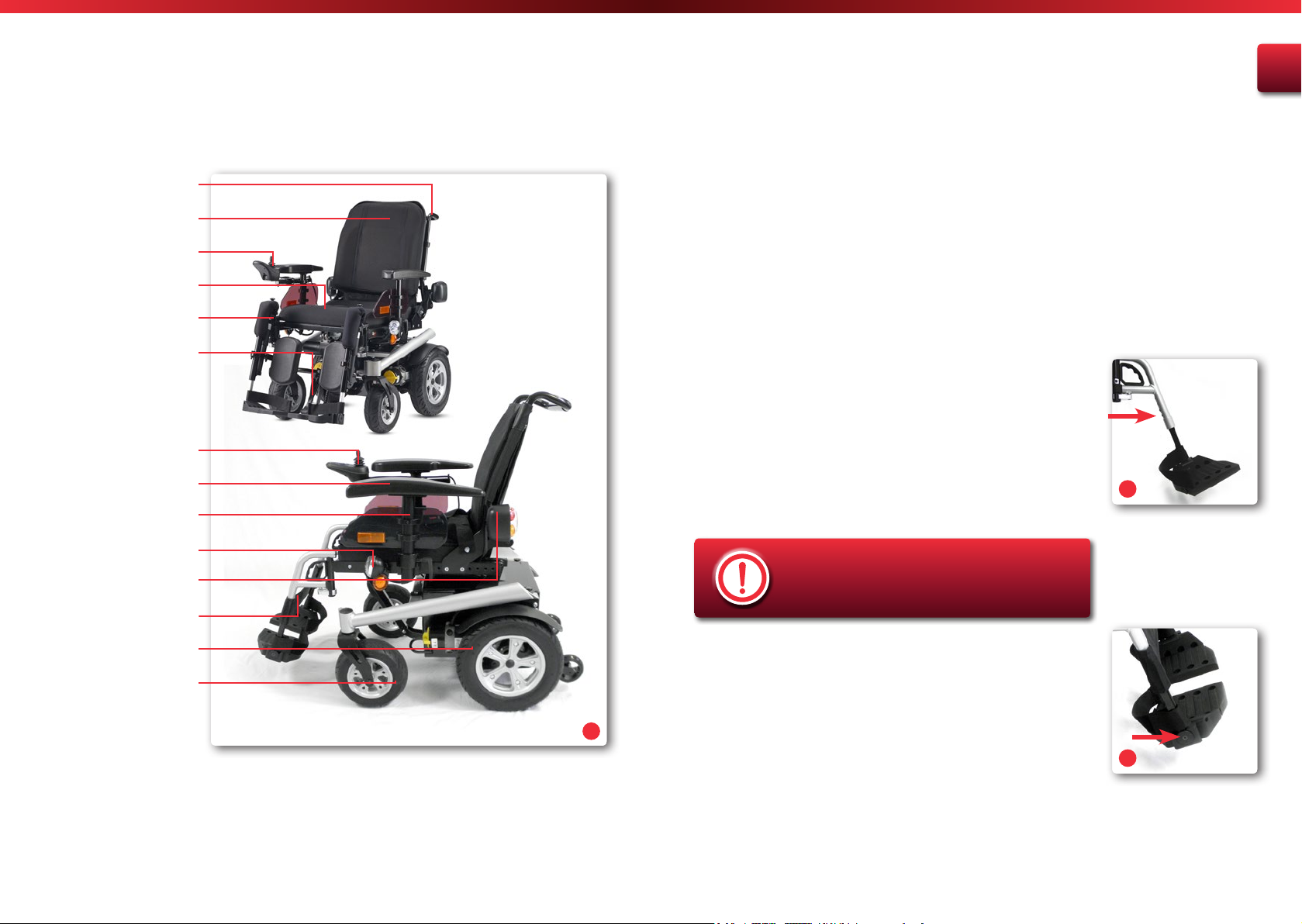

3.4. Übersicht 12
3.5. Grundeinstellung 13
3.5.1. Mechanische Beinstützen 13
3.5.2. Elektrische Beinstützen 14
3.5.3. Sitz 15
3.5.4. Elektrische Verstellfunktionen 17
3.5.5. Durchhang der Rückenlehne 17
3.5.6. Sitzfederung 18
3.5.7. Armlehnen 18
3.5.8. Seitenteil 19
3.5.9. Steuerung 19
3.5.10. Sitzgurt 20

Bischoff & Bischoff GmbH | 01.06.2019
DE
54
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
1. Vorbemerkung
Lieber Benutzer,
Sie haben sich für einen hochwertigen Elektrorollstuhl von
B+B entschieden. Wir bedanken uns für Ihr Vertrauen.
Der Elektrorollstuhl wurde so ausgelegt, dass er Ihnen viele Vorteile
bietet und Ihren Bedürfnissen gerecht wird. Durch die vielfältigen
EinstellungsmöglichkeitenundderoptimalenAnpassbarkeit hinsichtlich
Unterschenkellänge, Sitz- und Rückenwinkel sowie der rechts bzw. links
platzierbaren Steuerung lässt sich der Rollstuhl an Ihre individuellen
Körpermaße anpassen. Der Taiga kann mit zwei unterschiedlichen
Steuerungen ausgeliefert werden. In der Standardkonfiguration wird
der Taiga mit der VR-2 Steuerung ausgeliefert, sie bietet Ihnen die
Möglichkeit bis zu zwei Komponenten elektronisch zu verstellen. Die
R-Net Steuerung erlaubt ein elektrisches Verstellen der Beinstützen, Sitz-
und Rückenwinkel. Dadurch kann der Taiga leicht an Ihre besonderen
Bedürfnisse angepasst werden.
Der Elektrorollstuhl ist für den Gebrauch in Räumen und Fahren im
Freien ausgelegt.
Bitte lesen und beachten Sie vor der ersten Inbetriebnahme Ihres
neuen Elektrorollstuhls aufmerksam die Bedienungsanleitung. Diese
ist ein fester und notwendiger Bestandteil des Rollstuhls. Bewahren
Sie das Bedienungshandbuch griffbereit auf und geben Sie dieses bei
Weitergabe des Rollstuhls mit. Für Benutzer mit Sehbehinderung ist
dieses Dokument als PDF-Datei auf unserer Internetseite www.bischoff-
bischoff.com zugänglich.
Reparatur- und Einstellarbeiten erfordern eine spezielle technische
Ausbildung und dürfen daher nur von B+B autorisierten Fachhändlern
durchgeführt werden.
1.1. Zeichen und Symbole
Wichtig! Bezeichnet besonders nützliche
Informationen im jeweiligen Sachzusammenhang.
Achtung! Bezeichnet besonders sicherheitsrelevante
Hinweise. Bedienungsanleitung beachten!
2. Wichtige Sicherheitshinweise
2.1. Allgemeine Sicherheitshinweise
• Um Stürze und gefährliche Situationen zu vermeiden, sollten
Sie den Umgang mit Ihrem neuen Rollstuhl erst auf ebenem,
überschaubarem Gelände üben. Eine Begleitperson ist in diesem
Fall empfohlen.
• Vor Anwendung des Rollstuhls kontrollieren Sie bitte, ob alle
angebauten Teile ordentlich befestigt sind.
• Üben Sie vor der ersten Benutzung das Fahren auf ebenem und
überschaubarem Gelände. Machen Sie sich intensiv mit dem Brems-
und Beschleunigungsverhalten bei der Geradeausfahrt und bei
Kurvenfahrten vertraut.
• Bitte beachten Sie, dass sich bei der Gleichgewichtverlagerung
durch Körperbewegungen oder Beladung des Rollstuhls das
Kipprisiko zur Seite und nach Hinten vergrößern kann.
• Der Rollstuhl darf nicht zum Transport mehrerer Personen oder
Lasten missbraucht werden. Beachten Sie die Zweckbestimmung.
• Benutzen Sie den Rollstuhl niemals unter Einfluss von Alkohol oder
anderen Mitteln, die die Aufmerksamkeit bzw. die körperliche und
geistige Aufnahmefähigkeit beeinflussen.
• Zur Überwindung von Hindernissen verwenden Sie bitte unbedingt
Auffahrrampen.

Bischoff & Bischoff GmbH | 01.06.2019
DE
76
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
• Vermeiden Sie ein ungebremstes Fahren gegen ein Hindernis (z. B.
Stufe, Bordsteinkante).
• Beachten Sie den Kippschutz bei stufigem Gelände, Hebebühnen
und Rampen. Stellen Sie ausreichend Abstand nach oben, unten
und zu den Seiten sicher.
• Die Steuerung muss immer ausgeschaltet sein, wenn Sie ein- oder
aussteigen.
• Im Straßenverkehr ist die Straßenverkehrsordnung zu beachten.
• Die Rückleuchten am Rollstuhl müssen für andere
Straßenverkehrsteilnehmer stets sichtbar sein.
• Tragen Sie nach Möglichkeit helle, auffällige Kleidung. Sie werden
von anderen Verkehrsteilnehmern dann besser gesehen.
• Bitte beachten Sie, dass sich Polsterteile, die direkter
Sonneneinstrahlung ausgesetzt sind, aufheizen und bei Berührung
Hautverletzungen verursachen können. Decken Sie daher diese
Teile Beachten Sie die Klemmgefahr zwischen beweglichen Teilen
bei der Einstellung, Benutzung und Wartung des Rollstuhls.
• Bitte beachten Sie die erhöhte Klemmgefahr bei Benutzung der
elektrischen Sitzverstellung für den Benutzer, den Insassen und
Dritte.
• Stellen Sie Sitz und Rückenlehne immer in eine aufrechte Position,
wenn Sie mit dem Rollstuhl fahren.
• Das Befahren von Schrägen ist nur erlaubt, wenn sich Sitz und
Rückenlehne in aufrechter Position befinden.
• Bei niedrigen Umgebungstemperaturen können sich Metallteile des
Rollstuhls stark abkühlen, vermeiden Sie dann Hautkontakt.
• Sollten Sie bei Ihrem Elektrorollstuhl ungewöhnliches Verhalten
oder Beschädigungen feststellen, benutzen Sie ihn nicht mehr und
kontaktieren Sie Ihren Fachhändler.
2.2. Hinweise zu EMV-Störungen
Trotz Einhaltung aller anzuwendenden EMV-Richtlinien und Normen
ist es möglich, dass der Elektrorollstuhl durch andere elektrische Geräte
gestört wird (z. B. Mobiltelefone) oder diese stört. Wenn Sie ein solches
Verhalten bemerken, stellen Sie entweder das Fremdgerät ab oder Ihren
Elektrorollstuhl und bewegen ihn außerhalb der Störungsreichweite.
2.3. Bremsen
Das Bremsen bis zum Stillstand des Rollstuhls erfolgt durch die
automatische Bremse nach Loslassen des Joysticks.
Die Eingekoppelten Antriebe dienen dem Rollstuhl als Feststellbremse.
Im Schiebebetrieb, bei entkoppelten Antrieben sind zwei mechanische
Feststellbremsen vorhanden.
2.4. Teilnahme am Straßenverkehr
Der Rollstuhl ist für den Außenbereich konzipiert. Beachten Sie,
dass Sie am öffentlichen Straßenverkehr teilnehmen und sich an die
Vorschriften der Straßenverkehrsordnung halten müssen.
Gefährden Sie andere Teilnehmer nicht durch rücksichtslose Fahrweise,
gerade auf Gehwegen.

Bischoff & Bischoff GmbH | 01.06.2019
DE
98
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
2.5. Zweckbestimmung
Der Elektrorollstuhl Taiga ist für den Außenbereich für gehuunfähige
Personen konzipiert. Wenn nicht anders beschrieben, richten sich
die Anweisungen dieser Bedienungsanleitung an den Insassen als
Bedienperson. Der Elektrorollstuhl Taiga ist in der Lage größere
Entfernungen zu bewältigen und Hindernisse im Freien zu überwinden.
Er wird nach DIN EN 12184 in die Kategorie C eingestuft. Die
maximale Zuladung beträgt 170 kg.
2.6. Indikation
Gehunfähigkeit bzw. stark ausgeprägte Gehbehinderung durch
• Lähmungen
• Gliedmaßenverlust
• Gliedmaßendefekt/-deformität
• Gelenkkontrakturen
• Gelenkschäden (nicht an beiden Armen)
• sonstige Erkrankungen
Eine Versorgung mit einem Elektrorollstuhl ist dann angezeigt, wenn die
Benutzung handgetriebener Rollstühle aufgrund der Behinderung nicht
mehr möglich ist, die sachgerechte Bedienung eines elektromotorischen
Antriebes aber noch möglich ist.
2.7. Kontraindikation
Die Versorgung mit Elektrorollstühlen ist ungeeignet für Personen
• mit starken Gleichgewichtsstörungen
• mit verminderter und nicht ausreichender Sehkraft
• mit starken Einschränkungen der kognitiven Fähigkeit
2.8. Konformitätserklärung
B+B erklärt als Hersteller in alleiniger Verantwortung, dass der
Elektrorollstuhl Taiga mit den Anforderungen der Richtlinie 93/42/
EWG, sowie der ISO 7176-14:2008 übereinstimmt.
2.9. Nutzungsdauer
Die zu erwartende Lebensdauer des Elektrorollstuhls beträgt bei
bestimmungsgemäßem Gebrauch, Einhaltung der Sicherheits-, Pflege-
und Wartungshinweise bis zu 5 Jahren. Über diesen Zeitraum hinaus
kann der Elektrorollstuhl bei einem sicheren Zustand des Produkts
weiter verwendet werden.
2.10. Hinweise zur Reichweite
Die Reichweite des Taiga beträgt 35 km. Die erzielbare Reichweite von
Elektrorollstühlen hängt von folgenden Faktoren ab:
• Fahrbahnbeschaffenheit
• Fahrweise
• Batteriezustand
• Zuladungsgewicht
• Umgebungstemperatur
Das Befahren von Steigungen wirkt sich negativ auf die Reichweite aus.
Bitte beachten Sie, dass die von uns angegebene Reichweite unter
Testbedingungen ermittelt wurde:
• Neuwertige und vollständig geladene Batterien
• Umgebungstemperatur von 21 °C
• Benutzergewicht von 85 kg
• ebener, fester Untergrund
• konstante Fahrgeschwindigkeit
• deaktivierte Lichtanlage

Bischoff & Bischoff GmbH | 01.06.2019
DE
1110
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
3.2. Typenschild und Seriennummer
Das Typenschild (Abb. 01) und die Seriennummer befinden sich unter
der Sitzfläche.
3.3. Lieferumfang
Nach Erhalt der Ware prüfen Sie bitte umgehend den Inhalt auf
Vollständigkeit. Der Inhalt besteht aus:
• Umverpackung
• Elektrorollstuhl (gebrauchsfertig inkl. 2 Batterien)
• Ladegerät
• Bedienungsanleitung
3. Produkt- und Lieferübersicht
3.1. Prüfung der Lieferung
Alle B+B Produkte werden einer ordnungsgemäßen Endkontrolle in
unserem Hause unterzogen und mit dem CE-Zeichen versehen.
Der Rollstuhl wird in einem speziellen Karton geliefert. Nach dem
Entpacken bewahren Sie den Karton nach Möglichkeit auf. Er dient zur
evtl. späteren Einlagerung oder Rücksendung des Produkts. Der Taiga
wird in Einzelteile zerlegt geliefert.
Die Montage, Anpassung auf die Körpermaße und Einweisung erfolgt
durch den qualifizierten Sanitätsfachhandel.
Bei Versand per Bahn oder Spedition ist die Ware im Beisein des
Überbringers sofort auf Transportschäden zu kontrollieren (Karton).
Sollte ein Schaden vorliegen, setzen Sie sich unverzüglich mit unserem
Kundenservice in Verbindung (Tel.: [phone]).
Prüfen Sie den Inhalt auf Vollständigkeit und Unversehrtheit. Im Falle
von Unregelmäßigkeiten und Beschädigungen setzen Sie sich mit
unserem Kundenservice in Verbindung (Tel.: [phone]).
Bischoff & Bischoff GmbH
Becker-Göring-Straße 13
D - 76307 Karlsbad
Telefon 0700 - 60007070
DE
CE Sticker & EAN Codes (Size 80 mm x 23 mm)
Power Wheelchairs (not crash tested)
EAN 13 SN
Modell: Taiga - Silber Modell-Nr.: 8530
2015-02
Anwendungsklasse: C (Outdoor)
Max. Zuladung: 170kg Höchstgeschwindigkeit: 6 km/h
AB
D E
F
I
G
H
01
J
K L M
O
Herstellerlogo
Herstellerangabe
Achtung! - Gebrauchs-
anweisung beachten
RoHS Logo
CE-Zeichen
Nicht als Sitz im Fahrzeug
geeignet
Wichtig - Gebrauchs-
anweisung beachten
Modellbezeichnung
Modellnummer
Anwendungsklasse
Produktionsdatum
max. Zuladung
Höchstgeschwindigkeit
EAN 13 Artikelnummer
Seriennummer
A
B
C
D
E
F
G
H
I
J
K
L
M
N
N
C
O

Bischoff & Bischoff GmbH | 01.06.2019
DE
1312
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
3.4. Übersicht
Schiebestange
Rückenlehne
R-Net Steuerung
Sitzkissen
Elektrische Beinstützen
Bordsteinheber
VR-2 Steuerung
Armlehne
Seitenteil
Vorderlicht
Rückstrahler
Mechanische Beinstützen
Antriebsräder
Lenkräder
02
Vollelektrisch
Standardkonfiguration
3.5. Grundeinstellung
Vor der ersten Benutzung ist es erforderlich, den Rollstuhl auf Ihre
Körpergröße einzustellen. Nur so ist ein langes ermüdungsfreies Fahren
in einer physiologisch korrekten Haltung möglich. Nachfolgend werden
die Grundeinstellungen des Rollstuhls beschrieben. Diese sollten Sie
in Zusammenarbeit mit dem Sanitätsfachhandel durchführen. Sie
benötigen dafür einen Satz Innensechskantschlüssel mit den größen
von 5 mm bis 8 mm.
3.5.1. Mechanische Beinstützen
Unterschenkellänge
• Die Unterschenkellänge kann in einem Bereich von 470 - 550 mm
verstellt werden.
• Lösen Sie hierzu die beiden Inbusschrauben (Abb. 03).
• Stellen Sie die gewünschte Höhe ein.
• Ziehen Sie die Schrauben wieder fest. Verwenden Sie zur Fixierung
Loctite mittlerer Klebkraft.
Achten Sie darauf, dass zur sicheren Befestigung
immer zwei Schrauben verwendet werden!
Fußplattenwinkel
• Der Winkel der Fußplatte ist in Stufen von 25° einstellbar.
• Lösen Sie die Verschraubung seitlich an der Fußplatte (Abb. 04).
• Stellen Sie den gewünschten Winkel der Fußplatte ein.
• Ziehen Sie die Schraube wieder fest. Verwenden Sie zur Fixierung
Loctite mittlerer Klebkraft.
03
04

Bischoff & Bischoff GmbH | 01.06.2019
DE
1514
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
3.5.2. Elektrische Beinstützen
Unterschenkellänge
• Die Unterschenkellänge kann in einem Bereich von 420 - 580 mm
in acht Schritten verstellt werden.
• Lösen Sie hierzu die Inbusschraube und ziehen Sie sie heraus.
• Stellen Sie die gewünschte Höhe ein (Abb. 05).
• Ziehen Sie die Schraube wieder fest.
• Verwenden Sie zur Fixierung Loctite mittlerer Klebkraft.
Fußplattenwinkel
• Der Winkel der Fußplatte ist stufenlos einstellbar.
• Lösen Sie die Verschraubung seitlich an der Fußplatte (Abb. 06).
• Stellen Sie den gewünschten Winkel der Fußplatte ein.
• Ziehen Sie die Schraube wieder fest.
• Verwenden Sie zur Fixierung Loctite mittlerer Klebkraft.
Achten Sie auf einen angemessenen Abstand
zwischen Fußstützen und Boden.
Höhe der Wadenpolster
• Die Höhe der Wadenpolster ist variabel.
• Lösen Sie die Verschraubung seitlich an der Beinstütze.
• Stellen Sie die gewünschte Höhe der Wadenpolster ein (Abb. 07).
• Zur Fixierung verwenden Sie Loctite mittlerer Klebkraft.
05
06
07
3.5.3. Sitz
Sitzbreite (mechanisch)
• Die Sitzbreite lässt sich in drei Stufen von 415 mm bis 515 mm
verstellen.
• Vergewissern Sie sich, dass der Rollstuhl ausgeschaltet ist.
• Entfernen Sie Anbauteile wie Beinstützen, Seitenteile, Rückenpolster
und Sitzpolster.
• Lösen Sie die Klettverschlüsse der Rückenlehnenbespannung
(mechanisch).
• Sie verstellen zunächst eine Sitzhälfte (links bzw. rechts) und im
Anschluss die Andere.
• Für jede Seite müssen Sie zwei Befestigungsschrauben unter dem
Sitz (Abb. 08) lösen und zwei Inbusschrauben an der Rückenlehne
(Abb. 09) entfernen.
• Verschieben Sie die Sitzhälfte auf die gewünschte
Breite. Markierungen am Sitz (Abb. 10) dienen Ihnen als
Orientierungshilfe. Verschieben Sie Sitz und Rückenlehne
gleichmäßig.
• Befestigen Sie die Schrauben an der Rückenlehne und ziehen Sie sie
und die Befestigungsschrauben unter dem Sitz fest.
• Wiederholen Sie den Vorgang mit der anderen Sitzhälfte.
• Sie können die Klettverbindungen der Rückenlehne wieder straff
ziehen und alle weiteren Anbauteile wieder befestigen.
08
09
Achten Sie darauf, dass beide Sitzhälften
gleichmäßig verstellt sind.
10

Bischoff & Bischoff GmbH | 01.06.2019
DE
1716
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
12
13
Sitztiefe
• Die Grundeinstellung der Sitztiefe ist 450 mm.
• Sie können die Sitztiefe auf 410 mm reduzieren. Anschließend
sollten Sie ein neues angepasstes Sitzkissen verwenden.
• Zur Anpassung der Sitztiefe lösen Sie die Befestigungen der
Rückenlehne, schieben Sie diese nach vorn und ziehen Sie die
Schrauben wieder fest an (Abb. 11).
Sitzwinkel - mechanisch
Diese Beschreibung gilt nur, wenn Sie eine Konfiguration mit
mechanisch verstellbarem Sitzwinkel haben.
• Die Grundeinstellung des Sitzwinkels ist 1° nach hinten.
• Der Sitzwinkel kann in fünf Stufen nach hinten verstellt werden.
• Lösen Sie dazu die Befestigungsschraube an dem Teleskopprofil
vorne unter dem Sitz.
• Ziehen Sie die Schrauben heraus und stellen Sie den gewünschten
Sitzwinkel ein (Abb. 12).
• Stecken Sie die Schrauben in die nächst mögliche Position und
ziehen Sie diese wieder fest an.
Rückenwinkel - mechanisch
Diese Beschreibung gilt nur, wenn Sie eine Konfiguration mit
mechanisch verstellbarem Rückenwinkel haben.
• Der Winkel der Rückenlehne Ihres Elektrorollstuhls lässt sich einfach
verstellen. Außerdem haben Sie die Möglichkeit, den Rücken
komplett nach vorn umzuklappen.
• Um die Rückenlehene umzuklappen, ziehen Sie den
Befestigungsbolzen an der Rückenlehne heraus und klappen Sie die
Rückenlehne dann um (Abb. 13).
• Die Einstellung des Rückenwinkels kann von 90° bis 120° in einer
10°-Teilung erfolgen.
• Ziehen Sie den Seilzug hinter dem Rücken. Halten Sie dabei die
Rückenlehne mit der anderen Hand fest.
• Nach loslassen des Seilzugs rasten die Bolzen in den Bohrungen
ein.
11
Achten Sie darauf, dass beide Bolzen, rechts und
links, vollständig eingerastet sind.
3.5.4. Elektrische Verstellfunktionen
Je nach Konfiguration ist es auch möglich, den Sitzwinkel, den
Rückenwinkel bzw. die Winkeleinstellungen der Fußstützen elektrisch
zu verstellen.
Informationen dazu entnehmen Sie bitte dem Kapitel 4, „Benutzung
des Rollstuhls”.
Bedenken Sie die erhöhte Klemmgefahr bei der
elektrischen Verstellung der Sitzfunktionen für den
Benutzer, die Begleitpersonen und Dritte.
3.5.5. Durchhang der Rückenlehne
Ein gut angepasster Rücken erleichtert das entspannte und dauerhafte
Sitzen und reduziert wirksam die Gefahr von Druckstellen. Achten Sie
hierbei auf genügend Durchhang im Beckenbereich.
• Entfernen Sie die Polsterauflage der Rückenbespannung.
• Lösen Sie die Klettverbindungen der Gurtbänder (Abb. 14).
• Die Gurte werden der Reihe nach, von unten beginnend angepasst.
• Legen Sie die Polsterauflage der Rückenbespannung wieder über.
14

Bischoff & Bischoff GmbH | 01.06.2019
DE
1918
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
3.5.6. Sitzfederung
• Für ein komfortables Fahren können Sie die Sitzfederung an Ihr
Gewicht anpassen (Abb. 15).
• Zur Einstellung des Federwegs wird ein Spezialschlüssel benötigt
(Bitte Service kontaktieren).
• Zusammendrücken der Feder ist gleichbedeutend mit einem
geringeren Federweg und einer „härteren” Einstellung.
• Entspannen der Feder erhöht den Federweg und gewährleistet eine
„weichere” Einstellung.
3.5.7. Armlehnen
Die Armlehnen lassen sich zum seitlichen Ein- und Aussteigen
komplett herausnehmen. Zusätzlich können die Armlehnen in der Höhe
eingestellt werden. Eine seitliche Verstellung (siehe Seitenteile) erfolgt
mit der Einstellung der Seitenteile.
Armlehnen entfernen
• Zum Entfernen der Armlehne lösen Sie die Flügelschraube (Abb.
16) und ziehen Sie die Armlehne nach oben heraus.
• Beim Installieren der Armlehne achten Sie darauf, dass diese bis zur
Begrenzung eingeschoben und wieder fixiert ist.
Höhe einstellen
• Nehmen Sie zuerst die Armlehne aus der Halterung.
• Entfernen Sie die Begrenzungsschraube (Abb. 17) und schrauben
Sie diese in die gewünschte Position der Armlehne.
• Die unterste Bohrung entspricht der max. Höheneinstellung der
Armlehne.
3.5.8. Seitenteil
Die Seitenteile können Sie seitlich verstellen.
• Lösen Sie die Befestigung (Abb. 18) unterhalb des Sitzes und
schieben Sie das Seitenteil in die gewünschte Position.
• Ziehen Sie die Befestigung wieder fest an.
3.5.9. Steuerung
Die Steuerung kann rechts oder links jeweils unterhalb der Armlehne
befestigt werden. Die Einstellung muss von Ihrem Fachhändler
durchgeführt werden, um eine sichere Funktionsfähigkeit des Rollstuhls
zu gewährleisten.
Abstand zur Armlehne
• Sie können die Position der Steuerung an Ihre Unterarmlänge
anpassen.
• Lösen Sie Handschraube an der Außenseite des Seitenteils.
• Bringen Sie die Steuerung in Position und ziehen Sie die Schraube
wieder fest (Abb. 19).
Höheneinstellung
• Der Abstand zur Armlehne kann angepasst werden.
• Lösen Sie die Verschraubung an der Innenseite des Seitenteils.
• Bringen Sie die Steuerung in die gewünschte Position und ziehen
Sie die Schraube wieder fest (Abb. 20).
•
16
15
19
18
17
Achten Sie darauf, dass die Einstellung nur im
markierten Bereich erfolgt!
Achten Sie darauf, dass die Kabel zur Steuerung
neu verlegt werden müssen. Ziehen Sie hierfür einen
Fachmann heran.
Achten Sie darauf, dass beide Federungen, rechts
und links, gleichmäßig eingestellt sind.
20

Bischoff & Bischoff GmbH | 01.06.2019
DE
2120
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
21
Warnblinker
Mit dieser Taste (Abb. 23) schalten Sie in Notsituationen bei
FahruntüchtigkeitdesRollstuhlsdenWarnblinkeran. AllevierBlinklichter
blinken dann und signalisieren anderen Verkehrsteilnehmern, dass Ihr
Rollstuhl nicht fahrtüchtig ist.
Blinker (links/rechts)
Schalten Sie mit dieser Taste (Abb. 24) den linken bzw. rechten Blinker
Ihres Rollstuhls ein, um anderen Verkehrsteilnehmern zu signalisieren,
dass Sie die Fahrtrichtung nach links/rechts ändern möchten. Durch
nochmaliges Drücken der Taste schalten Sie den Blinker wieder aus.
Batteriestatusanzeige
Auf der Batteriestatusanzeige (Abb. 25) ist der Ladezustand abzulesen.
Befindet sich die Anzeige im grünen Bereich, so steht ausreichend
Ladung zur Verfügung. Befindet sich die Anzeige im roten Bereich, so
sind nur noch kurze Fahrten möglich und die Batterie sollte wieder
aufgeladen werden (siehe Ladevorgang).
Leuchtet die Batterieanzeige konstant, ist der E-Rollstuhl voll
funktionsfähig. Tritt ein Fehler auf, wird dies durch schnelle Blinken
signalisiert. Prüfen Sie zunächst den Batteriestand und ob die Antriebe
eingekoppelt sind. Blinkt die Batterieanzeige weiterhin, wenden Sie
sich an Ihren Fachhändler.
EIN/AUS Button
Mit dieser Taste (Abb. 26) wird Ihr Rollstuhl in Fahrbereitschaft
geschaltet.
22
3.5.10. Sitzgurt
Der Sitzgurt ist seitlich an der Rückenlehne befestigt.
• Stellen Sie die Gurtlänge nach Ihren Bedürfnissen ein, indem Sie
die Schnalle entsprechend positionieren.
• Schließen Sie den Gurt mit dem Gurtschloss (Abb. 21).
• Öffnen Sie den Gurt durch Druck auf den roten Knopf am
Gurtschloss.
4. Benutzung des Rollstuhls
Nachdem Sie den Rollstuhl an Ihre persönlichen Bedürfnisse angepasst
haben, machen Sie sich mit den Funktionen der Steuerung vertraut.
4.1. Allgemeine Funktionen
Fahrtlicht
Schalten Sie mit dieser Taste (Abb. 22) bei eintretender Dämmerung
oder Durchquerung dunkler Fahrstrecken wie z. B. Tunnel die
aktive Beleuchtung Ihres Rollstuhls ein. Sie sind dann für andere
Verkehrsteilnehmer besser sichtbar.
26
23
24
25

Bischoff & Bischoff GmbH | 01.06.2019
DE
2322
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
Anzeige der Fahrstufe
Die Anzeige der Fahrstufe (Abb. 27) zeigt Ihnen die vorgewählte
Fahrstufe an. Es sind Einstellungen von 1 bis 5 Leucht-LED’s möglich.
Die Fahrstufen geben indirekt die maximal erreichbare Geschwindigkeit
bei Auslenkung des Joysticks an, d. h. in Fahrstufe 5 ist die höchste
Maximalgeschwindigkeit erreichbar und in Stufe 1 die niedrigste.
Fahrstufeneinstellung
Mit diesen Tasten (Abb. 28) können Sie die Fahrstufe, also die maximal
erreichbare Geschwindigkeit erhöhen (rechts) oder reduzieren (links).
Die Geschwindigkeitsregulierung erfolgt durch Betätigung des
Joysticks.
Hupe
Die Hupe (Abb. 29) ermöglicht es Ihnen, in schwierigen Situationen
auf sich aufmerksam zu machen
Wegfahrsperre
Um Ihren Rollstuhl gegen unbefugte Benutzung oder Diebstahl zu
schützen, parken Sie den Rollstuhl in einem abgeschlossenen Raum
oder aktivieren Sie die Wegfahrsperre.
• Drücken Sie den EIN/AUS Button, bis ein Piepton ertönt und lassen
Sie dann los.
• Schieben Sie den Joystick in Fahrtrichtung, entgegen der
Fahrtrichtung und dann in die Neutralstellung. Jeweils ertönt ein
Piepton. Nun ist die Steuerung gesperrt.
• Schalten Sie über den EIN/AUS Button die Steuerung ein.
• Schieben Sie den Joystick in Fahrtrichtung, entgegen der
Fahrtrichtung und dann in die Neutralstellung. Jeweils ertönt ein
Piepton. Nun ist die Steuerung wieder freigegeben.
27
28
29
4.2. Funktionsbeschreibung
der VR-2-Steuerung
30
31

Bischoff & Bischoff GmbH | 01.06.2019
DE
2524
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
4.3. Funktionsbeschreibung
der R-Net-Steuerung
Anzeigenfeld der Verstellfunktionen
Durch das leuchten der LED der jeweiligen Verstellfunktion (linke
Fußstütze, rechte Fußstütze, Sitz, Rücken) ist angezeigt, welche
Verstellfunktion gerade aktiv ist.
Verstellfunktionen
Mit dieser Taste (Abb. 35) können Sie die elektrischen Verstellfunktionen
aktivieren. Bewegen Sie den Joystick nach links bzw. rechts, um zwischen
den vier möglichen Verstellfunktionen zu wählen. Diese werden durch
die LED‘s auf dem Anzeigenfeld dargestellt.
Die Verstellung der Funktionen werden mit einer Auf- und Abbewegung
des Joysticks durchgeführt.
Inbetriebnahme
Setzen Sie sich in den Sitz Ihres B+B Rollstuhls hinein und legen Sie Ihre
Beine auf den Fußrasten ab.
Achten Sie darauf, dass Sie soweit wie möglich hinten im Sitz sitzen.
Achten Sie darauf, dass keine lose Kleidung wie Schals, Hemden o. ä.
seitlich aus dem Rollstuhl hängt und sich in den Rädern verfangen
könnte!
35
32
33
34

Bischoff & Bischoff GmbH | 01.06.2019
DE
2726
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
4.4. Ein- und Aussteigen
Ein- und Aussteigen von der Seite
• Bringen Sie den Rollstuhl und die gegenwärtige bzw. künftige
Sitzfläche möglichst dicht seitlich aneinander heran.
• Sollten Sie aus einem anderen Rollstuhl oder Zimmeruntergestell
umsteigen wollen, sichern Sie diesen/dieses durch Betätigung der
Feststellbremsen.
• Anschließend muss der Taiga gegen unbeabsichtigtes Wegrollen
gesichert werden. Dazu schalten Sie die Steuerung durch
Betätigung der EIN/AUS Taste aus (bei ausgeschalteter Steuerung
sind alle Anzeigen der Steuerung dunkel).
• Bei entkoppelten Antrieben müssen Sie zusätzlich die mechanische
Feststellbremse betätigen.
• Nehmen Sie die Armlehne/ das Seitenteil ab.
• Klappen Sie die Fußplatten zur Seite oder nehmen Sie die
Beinstützen ab.
• Rutschen Sie nun seitlich auf die andere Sitzfläche.
• Achten Sie bitte darauf, dass Sie so weit wie möglich hinten im Sitz
sitzen.
• Bringen Sie die Arm- und Beinstützen wieder in ihre
Ausgangsposition.
Ein- und Aussteigen von vorn
• Schwenken Sie vorerst die Fußplatten nach oben oder nehmen Sie
die Beinstützen ab.
• Bringen Sie den Taiga und die gegenwärtige bzw. künftige
Sitzgelegenheit möglichst dicht frontal aneinander heran.
• Sollten Sie aus einem anderen Rollstuhl oder Zimmeruntergestell
umsteigen wollen, sichern Sie diesen/dieses durch Betätigung der
Feststellbremsen.
• Rutschen Sie nun durch eine Körperdrehung auf die Sitzfläche.
• Abschließend hängen Sie die Beinstützen wieder in die
Ausgangsposition zurück.
4.5. Fahren mit dem Rollstuhl
• Vergewissern Sie sich, dass Sie bequem und sicher sitzen.
• Durch Betätigung der EIN/AUS Taste wird der Taiga in
Fahrbereitschaft geschaltet.
• Alle elektrischen Fahrfunktionen stehen Ihnen nun zur Verfügung.
Fahrfunktionen
Ihr Fachhändler kann die Werte für Geschwindigkeit, Beschleunigung
und Verzögerung individuell an Ihre Wünsche unter Berücksichtigung
der gesetzlichen Vorgaben anpassen.
Wählen Sie anfangs eine niedrige Fahrstufe und erhöhen Sie diese
gegebenenfalls während der Fahrt.
Mit dem Joystick können Sie die Fahrt starten. Der Joystick dient
gleichzeitig zur Erhöhung der Geschwindigkeit und der Änderung der
Fahrtrichtung. Wenn der Joystick in Mittelstellung ist, wird der Rollstuhl
mechanisch gebremst und ist gegen Wegrollen gesichert.
Geradeausfahrt: Um geradeaus zu fahren, legen Sie den Joystick
vorsichtig nach vorn. Je weiter Sie den Joystick nach vorn legen, um so
schneller wird Ihr Rollstuhl. Wenn Sie den Joystick loslassen, wird die
Fahrt automatisch abgebremst.
Rückwärtsfahrt: Um rückwärts zu fahren, legen Sie den Joystick
vorsichtig nach hinten. Je weiter Sie den Joystick nach hinten legen,
um so schneller wird Ihr Rollstuhl. Wenn Sie den Joystick loslassen, wird
die Fahrt automatisch abgebremst.
Vor Fahrtantritt überprüfen Sie die
ordnungsgemäße Verriegelung der Magnetbremse!

Bischoff & Bischoff GmbH | 01.06.2019
DE
2928
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
Kurvenfahrt: Zur Fahrtrichtungsänderung neigen Sie den Joystick
nach links oder rechts. Dies ist auch bei nach vorn oder nach hinten
geneigtem Joystick, also bei Vor- und Rückwärtsfahrt möglich.
4.6. Schiebebetrieb
Wollen Sie den Rollstuhl in bestimmten Situationen schieben, müssen
Sie die Bremsen entriegeln. Im Freilauf ist der Rollstuhl leicht zu
schieben.
• Die Antriebe können mit dem gelben Drehschalter (Abb. 36)
entriegelt und auch wieder eingekoppelt werden.
• Um den Elektrorollstuhl schieben zu können, drehen Sie den
Schalter nach unten. Der Schalter rastet automatisch ein.
• Wiederholen Sie den Vorgang mit dem anderen Antrieb. Sie können
jetzt den Rollstuhl im Schiebebetrieb nutzen.
• Zum Einkoppeln der Antriebe drehen Sie den Hebel nach oben, das
Einrasten erfolgt dann automatisch. Wiederholen Sie auch hier den
Vorgang auf der anderen Seite.
• An einem kleinen Ruck spüren Sie, dass der Antrieb nun
eingekoppelt ist und Sie die Fahrfunktion nutzen können.
36
Achtung! Das Befahren von Schrägen ist nur
erlaubt, wenn sich Sitz und Rückenlehne in
aufrechter Position befinden.
Achtung! Stellen Sie Sitz und Rückenlehne immer in
eine aufrechte Position, wenn Sie mit dem Rollstuhl
fahren.
Achtung! Immer beide Antriebe in gleicher Stellung
benutzen (Unfallgefahr).
Achtung Lebensgefahr! Die Antriebe dürfen nur auf
ebenem Gelände ausgekoppelt werden.
Achtung! Die elektro-mechanische Bremse ist dann
außer Funktion.
Beachten Sie, dass der Schiebebetrieb durch
Entkoppeln der Antriebe nur auf ebenem Gelände
erfolgen darf. Die elektro-mechanische Bremse wird
dadurch außer Betrieb gesetzt. Bei Nichtbeachtung
besteht Lebensgefahr.

Bischoff & Bischoff GmbH | 01.06.2019
DE
3130
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
4.7. Beinstützen
Um Ihnen das Ein-/Aussteigen so einfach wie möglich zu machen,
können Sie die Fußplatten nach oben klappen oder die Beinstützen
nach außen wegschwenken bzw. nach oben herausnehmen.
• Um die Beinstütze nach außen wegzuschwenken öffnen Sie die
Arretierung (Abb. 37).
• In der „Außenposition“ kann die Beinstütze komplett abgenommen
werden (Abb. 38).
• Bei elektrisch verstellbaren Beinstützen müssen zunächst die
Verbindungskabel unter dem Sitz getrennt werden (Abb. 39).
• Um die Beinstütze zu montieren, gehen Sie in umgekehrter
Reihenfolge vor.
• Schwenken Sie die Beinstütze wieder nach vorne, bis sie deutlich
hörbar einrastet.
4.8. Kopfstütze (optional)
Der Rollstuhl kann mit einer optionalen Kopfstütze ausgestattet werden.
Im folgenden sind die Einstellungen für die Variante mit Komfortsitz
beschrieben, die Einstellungen der Standardvariante erfolgen analog.
• Sie können die Höhe der Kopfstütze leicht anpassen, indem Sie
den Druckknopf (Abb. 40) herausziehen und die Kopfstütze in die
gewünschte Höhe verstellen. Der Druckknopf rastet selbstständig
und hörbar ein.
• Die Kopfstütze kann durch Lösen der Hebelschrauben in der
Position verstellt und Ihren Bedürfnissen angepasst werden. Ziehen
Sie die Hebelschrauben anschließend wieder fest an.
37
4.9. Bordsteinheber (optional)
Der Bordsteinheber (Abb. 41) erleichtert Ihnen das Befahren von Stufen
von bis zu 100 mm.
Die Benutzung des Bordsteinhebers erfordert etwas Geschick und
Übung. Führen Sie Ihre ersten Übungen mit dem Bordsteinheber auf
überschaubarem Gelände und mit einer Begleitperson durch.
Beachten Sie auch bei der Verwendung des Bordsteinhebers alle
Sicherheitshinweise des Rollstuhls.
• Fahren Sie vorsichtig auf den Bordstein zu und stellen Sie sicher,
dass Sie die Bordsteinhöhe mit den Beinstützen überwinden
können.
• Achten Sie darauf, nur gerade auf den Bordstein zuzufahren.
• Der Bordstein ist nur im langsamsten Fahrmodus zu überwinden.
• Setzen Sie mit dem Bordsteinheber vorsichtig auf dem Bordstein
auf und beschleunigen Sie langsam, bis Sie das Hindernis mit den
Vorderrädern überwunden haben.
• Anschließend fahren Sie langsam weiter, bis Sie das Hindernis auch
mit den Hinterrädern überwunden haben.
39
38
40
Achtung Sturzgefahr! Fahren Sie immer nur gerade
auf den Bordstein zu. Das schräge Anfahren kann
zu Unfällen führen.
Verwenden Sie zur Überwindung von Hindernissen
bevorzugt Rampen. Nutzen Sie den Bordsteinheber
nur, wenn Ihnen keine Rampen zur Verfügung
stehen.
41

Bischoff & Bischoff GmbH | 01.06.2019
DE
3332
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
4.10. Mechanische Feststellbremse
Die mechanische Feststellbremse ermöglicht es Ihnen, den
Elektrorollstuhl auch bei entkoppelten Antrieben sicher zu Parken und
gegen unbeabsichtigtes Wegrollen zu sichern.
Betätigung der Feststellbremse (Kompaktbremse)
Zum Feststellen der Bremse einfach den Bremshebel nach vorne drücken,
bis er einrastet (Abb. 42). Um die Feststellbremse wieder zu lösen, einfach
den Bremshebel nach hinten ziehen.
Einstellen der Feststellbremse (Kompaktbremse)
Sollten Sie bemerken, dass nur noch eine unzureichende oder
ungleichmäßige Bremswirkung vorhanden ist, haben Sie wie folgt
vorzugehen:
• Prüfen Sie die Reifenprofiltiefe. Achten Sie dabei auch darauf, ob
gleichmäßiger Abrieb vorliegt. Ist die Profiltiefe in der Spurmitte
<1mm, muss der Reifen vom Fachhandel gewechselt werden.
• Prüfen Sie nun die Einstellung der Bremse. Diese muss so
eingestellt sein, dass der Abstand zwischen der Lauffläche des
Rades und dem Bremsbolzen bei geöffneter Bremse 15 mm beträgt.
Der Bremsbolzen muss waagerecht, also parallel zum Untergrund
ausgerichtet sein.
• Nach dem Lösen der beiden Linsenkopfschrauben mit
Innensechskant (5 mm) an der Bremsenhalterung (Abb. 43) können
Sie die Bremse richtig positionieren.
• Die Kompaktbremsen wirken jeweils nur auf ein Antriebsrad!
• Nach Beendigung des Einstellvorgangs die gelösten Schrauben
wieder fest anziehen und eine Bremsprobe durchführen!
• Einstellungen am Bremssystem sollten nur vom autorisierten
Fachhändler durchgeführt werden!
5. Technische Daten
Abmessungen und Gewichte
Max. Belastbarkeit: 170 kg
Sitzbreite: 415 - 515 mm
Effektive Sitzbreite: 415 - 615 mm (über Armlehnenverstellung)
Sitzhöhe: 500 mm (ohne Kissen)
Sitztiefe: 410 - 615 mm
Sitzwinkel: -2° bis +10° (manuell)
-2° bis +20° (elektrisch)
Rückenlehnenhöhe: 530 mm (ohne Kissen, standard)
630 - 670 mm (ohne Kissen, Komfortsitz)
Rückenlehnenwinkel: 90° bis 120° (in 4x10° Stufen, manuell)
90° bis 135° (elektrisch)
Gesamtlänge: 900 mm (ohne Fußstützen)
1200 mm (inkl. Fußstützen)
Höhe der Armlehne: 210 - 270 mm
Länge der Armlehne: 410 mm
Beinstützenlänge: 440 - 540 mm (manuell)
420 - 580 mm (elektrisch)
Winkel der Beinstütze: 75°
Gesamtbreite: 670 mm
Leergewicht: 121 kg (inkl. Batterien)
Gewicht der Batterien: 21,4 kg
Antriebsräder: 14“ (3.00 - 8mm), PU
Lenkräder: 10“ (3.00 - 4mm), PU
Fahreigenschaften
Geschwindigkeit: 6 km/h (Vorwärts)
Bremsweg bei 6 km/h: 930 mm
Steigfähigkeit: max. 10°
Hindernishöhe: max. 50 mm (ohne Bordsteinheber)
Reichweite: 35 km
Wenderadius: 810 mm
42
43

Bischoff & Bischoff GmbH | 01.06.2019
DE
3534
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
Elektrik
Hauptsicherung: 50 A
Akku: wartungsfreie Säure-Blei-Batterie
2 x 12V / 80Ah
Ladegerät: 24V DC 8A
Motor: 2 x 24V / 600W / 4400 RPM
Controller: PG Drive VR-2, R-Net 90A
Beleuchtung: Scheinwerfer und Rücklichter entsprechend
der deutschen StVZO
Betriebsbedingungen
Temperatur: 0 - 50 °C
Luftfeuchtigkeit: 20 - 80 %
Lagerbedingungen
Temperatur: -20 - 60 °C
Luftfeuchtigkeit: 45 - 60 %
Ausstattung
Rahmen (Gestell): Aluminium, pulverbeschichtet
Sitz und Rückenrahmen: Stahl, lackiert
Polstermaterialien: schwer Entflammbar, geprüft nach
EN1021-1/2
Bremse: automatisches Bremssystem
Elektromagnetische Motorbremse
entsprechend der deutschen StVZO
Betätigungskräfte
Joystick: ca. 1 N
Tasten an der Steuerung: ca. 1 N
Entkoppeln der Antriebe: > 60 N
6. Pflegehinweise für den Benutzer
6.1. Reinigung und Desinfektion
Stellen Sie sicher, dass der Rollstuhl ausgeschaltet ist, bevor Sie mit der
Reinigung beginnen.
• Die Rahmenteile und Verkleidungen des Rollstuhls können
mit einem feuchten Tuch abgewischt werden. Bei stärkeren
Verschmutzungen können Sie ein mildes Reinigungsmittel
verwenden.
• Die Räder können mit einer feuchten Bürste mit Kunststoffborsten
gereinigt werden (keine Drahtbürste verwenden!)
• Mit einem feuchten Tuch können Sie Ihren Sitz, die Rückenlehne
und die Armlehnen von Staub und kleinen Verschmutzungen
befreien. Benutzen Sie keine aggressiven Putzmittel, da diese die
Oberfläche des Stoffes angreifen können. Die Polsterung ist mit
40 °C warmen Wasser abwaschbar und mit einem handelsüblichen
Desinfektionsmittel desinfizierbar.
• Beachten Sie, dass Bauteile der Elektrik und Elektronik nicht
unnötigerweise mit Wasser in Kontakt kommen!
Achtung! Verwenden Sie keinen Hochdruck- oder
Dampfreiniger.

Bischoff & Bischoff GmbH | 01.06.2019
DE
3736
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
6.2. Überprüfung vor Fahrtantritt
6.2.1. Bremsenüberprüfung
Überprüfen Sie vor jedem Fahrtantritt die Funktionstüchtigkeit
der Bremsanlage. Fahren Sie vorsichtig an und lassen den Joystick
anschließend los. Der Rollstuhl muss wie gewohnt zum Stillstand
kommen.
Im Stand muss die mechanische Bremse mit einem hörbaren Klicken
einrasten. Sollten Sie ein ungewohntes Bremsverhalten bemerken,
verständigen Sie sofort Ihren Fachhändler und ziehen Sie den Rollstuhl
aus dem Verkehr.
Die Motorbremse funktioniert korrekt, wenn Sie den Rollstuhl nicht
schieben können, wenn er ausgeschaltet ist. Sollte es dennoch möglich
sein, ist die elektro-magnetische Bremse defekt. In diesem Fall dürfen
Sie den Rollstuhl nicht mehr benutzen. Kontaktieren Sie sofort Ihren
Fachhändler.
6.2.2. Überprüfung von
Beleuchtung, Blinker und Hupe
Überprüfen Sie vor jedem Fahrtantritt die Funktionstüchtigkeit der
Beleuchtungsanlage, Blinker und Hupe.
Wenn nach Betätigung des entsprechenden Tasters auf der
Handsteuerung keine Reaktion der gerade geprüften Einheit zu
verzeichnen ist, verständigen Sie sofort Ihren Fachhändler und ziehen
Sie den Rollstuhl aus dem Verkehr.
6.2.3. Überprüfung der Bereifung
Überprüfen Sie vor jedem Fahrtantritt die Reifen auf Unversehrtheit.
Prüfen Sie regelmäßig einmal im Monat die Profiltiefe der Reifen. Sie
sollte mindestens 1 mm betragen. Defekte oder verschlissene Reifen
müssen beim Fachhändler gewechselt werden.
6.3. Batterien
Ihr Rollstuhl ist mit wartungsfreien Säure-Blei-Batterien ausgestattet,
bei denen kein Flüssigkeitsstand überprüft werden muss.
Wenn Ihr Rollstuhl längere Zeit nicht benutzt wird, sollte alle 2 Monate
das Ladegerät angeschlossen werden, ansonsten könnten die Batterien
durch Tiefentladung zerstört werden.
Prüfen Sie vor jedem Fahrtantritt lediglich den Ladungsstatus Ihrer
Batterie durch Blick auf die Batteriestatusanzeige Ihrer Steuerung.
Wenn von der Batteriestatusanzeige nur noch die roten LED’s leuchten,
sollten Sie keine längeren Strecken mehr fahren und umgehend das
Batterieladegerät an den Rollstuhl anschließen. Wir empfehlen, nach
jeder Fahrt das Ladegerät an den Rollstuhl anzuschließen.
6.3.1. Ladevorgang
Erstinbetriebnahme:
Für eine max. Ladekapazität der Akkus gehen Sie wie folgt vor:
• Die werkseitig aufgeladenen Akkus bis auf 2 Balken der
LED-Anzeige leer fahren.
• Dann wie weiter unten beschrieben die Akkus laden (ca. 16 Std.).
• Erneutes Leerfahren der Akkus bis auf 2 Balken der
LED-Anzeige.
• Anschließend werden die Akkus wie beschrieben geladen.
Verwenden Sie zum Laden der Akkus nur
zugelassene Ladegeräte (siehe technische Daten).
Beachten Sie auch die Gebrauchsanweisung des
Ladegeräts!
• Bevor Sie das Ladegerät benutzen, überprüfen Sie, ob die
Stromzufuhr 230 V beträgt.
• Schalten Sie zunächst den Rollstuhl aus.

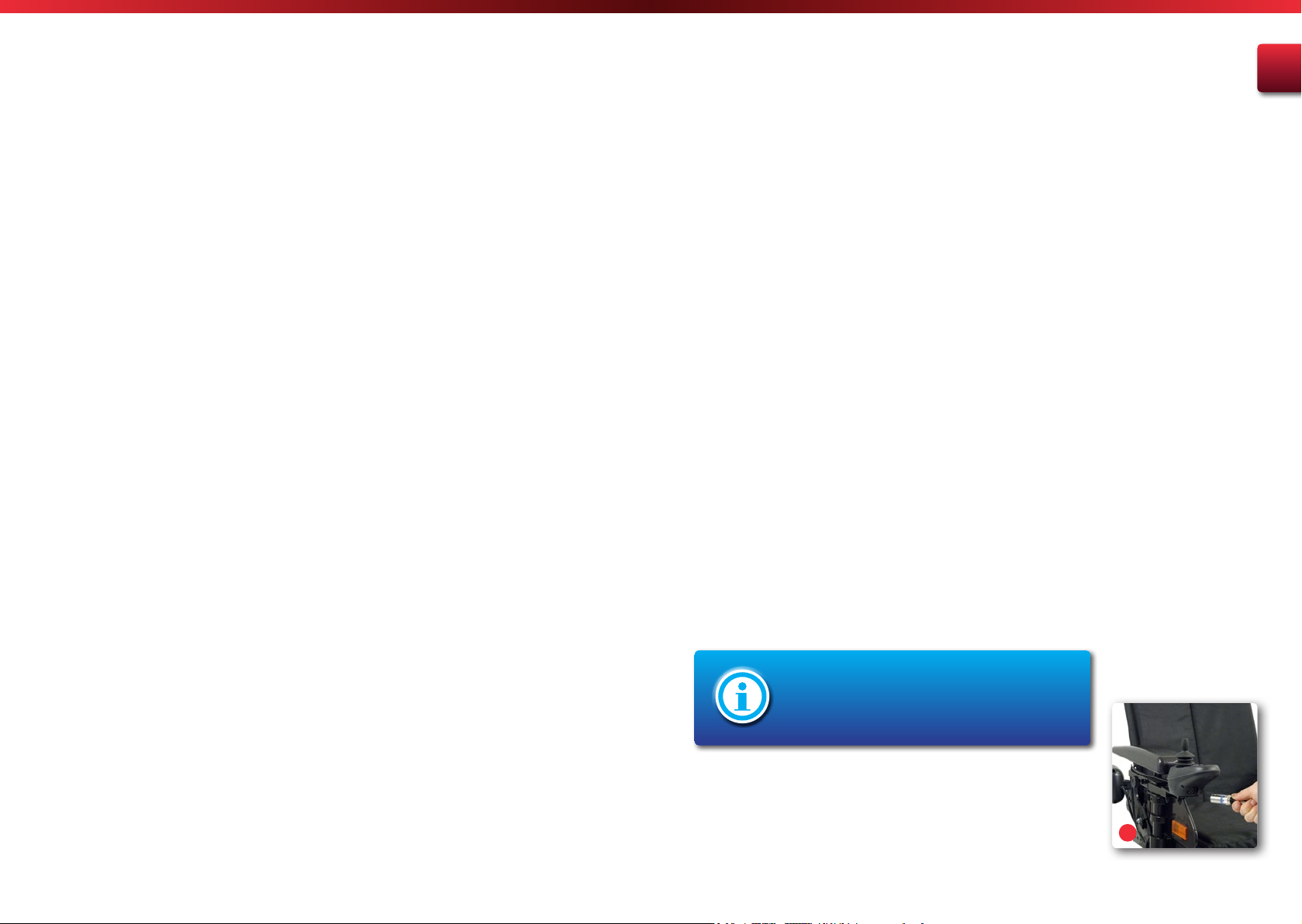

• Verbinden Sie das Ladegerät mit dem Rollstuhl. Die Ladebuchse
befindet sich seitlich unterhalb der Steuerung (Abb. 44) .
44

Bischoff & Bischoff GmbH | 01.06.2019
DE
3938
Taiga | Elektrorollstuhl Elektrorollstuhl | Taiga
• Stecken Sie den Netzstecker des Ladegeräts in die Netzsteckdose
(230 V) und schalten Sie das Ladegerät ein.
• Die Ladeanzeige des Ladegeräts zeigt den Status des Ladevorgangs
(Abb. 45).
Obere LED-Leuchte
Gelb: Ladegerät eingeschaltet
Untere LED-Leuchte
Grün Blinken: Ladegerät betriebsbereit
Orange: Ladevorgang läuft
Orange/Grün: Ladevorgang läuft, Ladung über 80%
Grün: Ladevorgang abgeschlossen
Rot Blinken: Fehler, Laden nicht möglich
• Ziehen Sie nach abgeschlossenem Ladevorgang den Netzstecker
und trennen Sie das Ladegerät vom Rollstuhl.
6.3.2. Austausch der Batterien
Beim Arbeiten an den Batterien seien Sie in höchstem Maße vorsichtig,
vermeiden Sie den Umgang mit metallischen Werkzeugen, das Berühren
der Batteriepole und beachten Sie die Hinweise des Batterieherstellers.
Achtung! Diese Arbeit sollte nur von einem
Fachkundigen durchgeführt werden. Es besteht
Lebensgefahr!
Verwenden Sie nur Batterien, die für diesen Rollstuhl zugelassen sind
(siehe technische Daten).
Stellen Sie sicher, dass der Rollstuhl ausgeschaltet ist, bevor Sie mit
dem Austausch der Batterien beginnen.
• Lösen Sie die Abdeckung des Batteriefachs (Abb. 46).
• Lösen Sie zuerst die Verankerung und ziehen Sie den
Batterieschlitten heraus (Abb. 47).
• Lösen Sie die Batteriekabel. Zuerst das Rote und dann das
Schwarze. Sie benötigen dazu kein Werkzeug.
• Heben Sie die Batterien an den Gurten vorsichtig heraus.
• Heben Sie die neuen Batterien in den vorgesehenen Platz
und verbinden Sie die Kontakte. Achten Sie auf die richtige
Farbkodierung (rot und schwarz).
• Sichern Sie die Batterieabdeckung mit dem Klettband-Gurt und
schieben Sie das Batteriefach in die Ausgangsposition zurück, es
rastet automatisch wieder ein.
Wenn die Lebensdauer der Batterien abgelaufen
ist, d. h. eine ausreichende Aufladung nicht
mehr erfolgt, dürfen die Batterien nicht mit dem
Hausmüll entsorgt werden. Altbatterien werden
beim Kauf neuer Batterien vom Fachhändler
zurückgenommen und von diesem sachgerecht
entsorgt!
7. Wartungshinweis für den
Fachhandel
Wir empfehlen, mindestens einmal im Jahr den gesamten Rollstuhl
einer Inspektion durch den Fachhandel zu unterziehen. Bei Störungen
oder Defekten am Rollstuhl ist dieser unverzüglich dem Fachhändler
zur Instandsetzung zu übergeben.
Dem Fachhändler werden auf Anfrage die notwendigen Informationen,
Unterlagen und Schaltpläne für die Reparatur und Instandsetzung zur
Verfügung gestellt. Ein Schulungsprogramm für den Fachhandel steht
zur Verfügung. Für Fragen steht Ihnen der B+B Kundenservice unter der
Rufnummer +49 (0)700/6000 7070 zur Verfügung.
46
47
45
