Bradley SN2013/AST4 User manual

215-784 Rev. Q: ECO 20-00-015
© 2020 Bradley
Page 1 of 31 8/24/2020
SN2013/AST4
SN2013/AST4-F/STD
SN2013/AST4
SN2013/AST4-F
SN2033/AST4
Sentry Corner
Washfountain with
Air Valve Control
Lavabo fontaine d’angle à
commande pneumatique Sentry
Fuente de lavado de esquina
Sentry con control de válvula
de aire
Table of Contents
Supplies Required ...........................3
Rough-In Information.........................4
Installation Instructions .......................6
Optional Equipment Installation ...............8
Troubleshooting..............................9
Cleaning Instructions ........................11
Sommaire
Fournitures requises ........................13
Informations sur la mise en place
des tuyauteries .............................14
Instructions relatives à l’installation ...........16
Installation de l’équipement optionnel .........18
Dépannage.................................19
Instructions relatives au nettoyage............21
Tabla de contenidos
Materiales necesarios .......................23
Información sobre tuberías empotradas .......24
Instrucciones de instalación..................26
Instalaciones de equipos opcionales ..........28
Solución de problemas ......................29
Instrucciones de limpieza ....................31
Installation
P.O. Box 309
Menomonee Falls, WI 53052 USA
800 BRADLEY (800 272 3539)
[phone]
bradleycorp.com

SN2013/AST4, SN2013/AST4-F, SN2033/AST4 Installation
28/24/2020 Bradley • 215-784 Rev. Q: ECO 20-00-015
IMPORTANT!
Read this entire installation manual to ensure proper installation.
When nished with the installation, le this manual with the owner or
maintenance department. Compliance and conformity to local codes and
ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are accounted for
before discarding packaging material. If any parts are missing, do not begin
installation until you obtain the missing parts.
Make sure that all water supply lines have been ushed and then
completely turned off before beginning installation. Debris in supply lines
can cause valves to malfunction.
Product warranties may be found under “Products” on our web site at
bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•

Installation SN2013/AST4, SN2013/AST4-F, SN2033/AST4
Bradley • 215-784 Rev. Q: ECO 20-00-015 8/24/2020 3
Supplies required for installation:
• 3/8" diameter bolts and floor/wall anchors to anchor washfountain pedestal to floor and wall
• 1/2" nominal copper tubing for hot and cold water supply lines
• Standard P-trap (trap included with “B” or “H” drain type and some optional equipment)
• 1-1/2" drain lines and fittings
• Pipe sealant
Supplies recommended for installation:
• 1-1/2" vent or tie pipe on types vented through washfountain column
• Caulk (may be applied between backsplash and bowl to avoid debris accumulation)

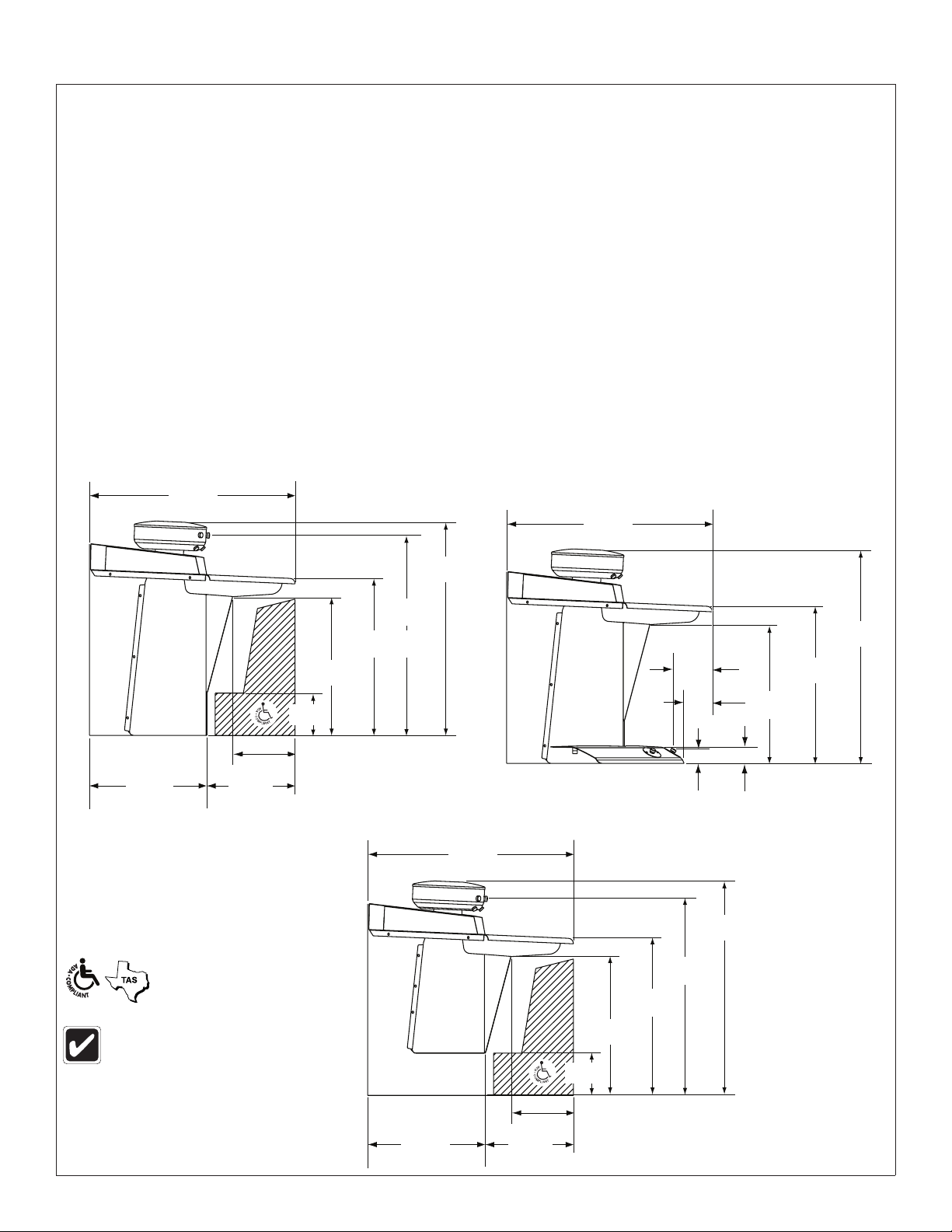

Dimensions - Sentry™Corner Washfountain
(mm)
Standard and juvenile height models with
hand control are ADA/TAS compliant.
Hand Control
43-3/4"
(1111)
29-9/16" (751)
25-9/16" (649)
33-7/16" (849)
29-7/16" (747)
33-7/16" (849)
29-7/16" (747)
45-5/8" (1159)
41-5/8" (1057)
45-5/8" (1159)
41-5/8" (1057)
25-1/16"
(637)
13-5/16"
(338)
18-3/4"
(476)
9" (229)
5" (127)
42-9/16" (1081)
38-9/16" (979)
Foot Control
43-3/4"
(1111)
8-1/8"
(206)
3-11/16"
(94)
3-1/16"
(78)
6"
(152)
Wall-Mounted With Hand Control
43-3/4"
(1111)
25-1/16"
(637)
13-5/16"
(338)
18-3/4"
(476)
29-9/16" (751)
25-9/16" (649)
29-9/16" (751)
25-9/16" (649)
33-7/16" (849)
29-7/16" (747)
45-5/8" (1159)
41-5/8" (1057)
9" (229)
5" (127)
42-9/16" (1081)
38-9/16" (979)
Juvenile Height dimensions, where
different, are shown in Italics.

SN2013/AST4, SN2013/AST4-F, SN2033/AST4 Installation
48/24/2020 Bradley • 215-784 Rev. Q: ECO 20-00-015
30-1/8" (765)
15-5/16" (389)
6-1/8"
(158)
34-5/16" (872)
30-5/16" (770)
33-9/16" (852)
29-9/16" (751)
29-3/4" (756)
25-3/4" (654)
16-3/4" (425)
14-3/4" (375)
3-3/4" (95) 11-1/2" (292)
12" (305)
13-7/16" (341)
13-11/16" (348)

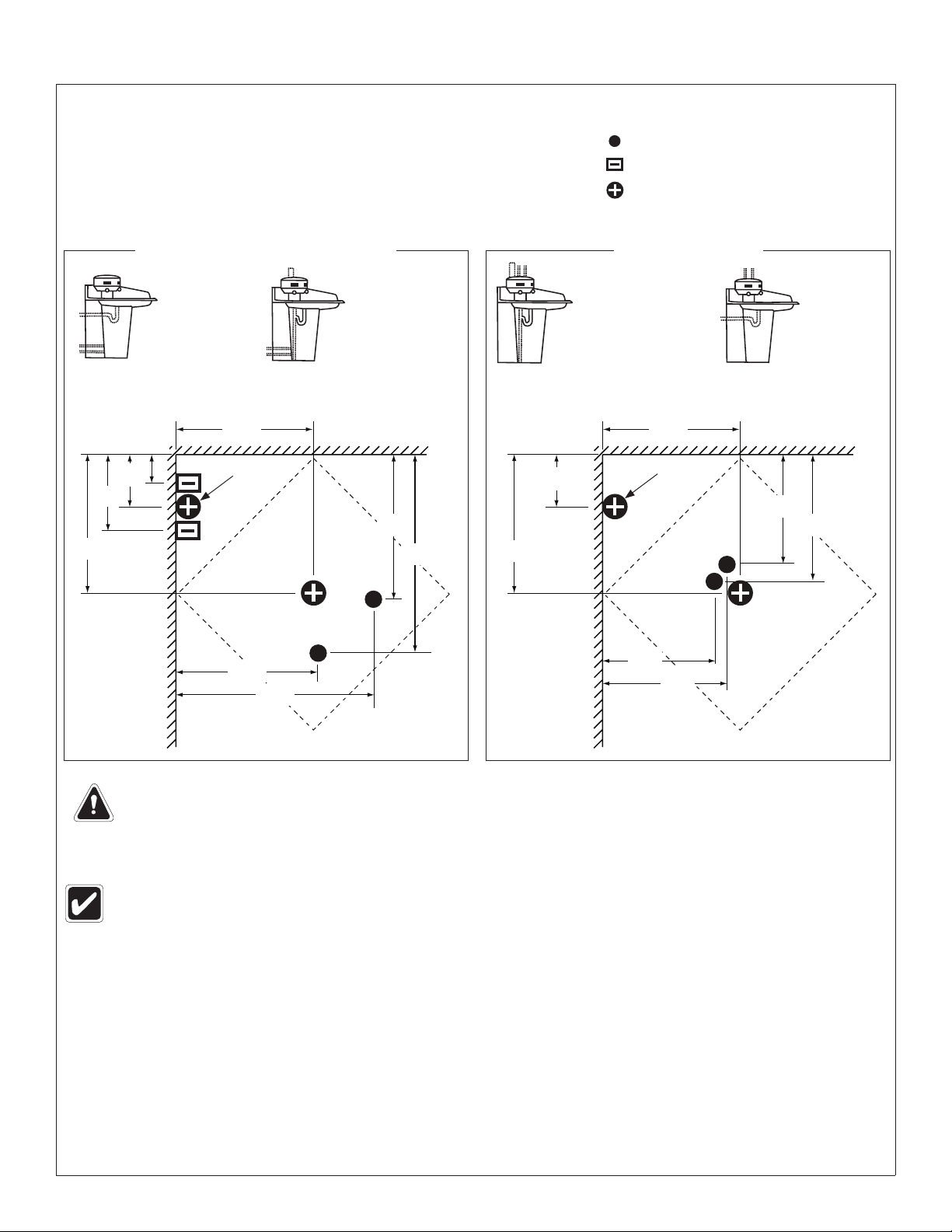

(mm)Rough-In Locations for Wall Anchor Bracing
Juvenile Height dimensions, where
different, are shown in Italics.
Dimensions are to determine reinforcement locations. Use fixture as a template for precise location of 3/8"
Anchors. Dimensions from corner are the same for both walls.
30-1/8" (765)
15-5/16" (389)
6-1/8"
(158)
34-5/16" (872)
30-5/16" (770)
33-9/16" (852)
29-9/16" (751)
29-3/4" (756)
25-3/4" (654)
23-1/4" (591)
19-1/4" (489)
17-11/16" (449)
13-11/16" (348)
13-9/16" (344)
14-3/8" (365)
Floor Mounted Units
Wall Mounted Units

Installation SN2013/AST4, SN2013/AST4-F, SN2033/AST4
Bradley • 215-784 Rev. Q: ECO 20-00-015 8/24/2020 5
Type B
Centrally rising vent - passes
through center of unit
(P-Trap furnished).
Type O
Off-line vent (P-Trap
supplied by Installer.)
Type A
Off-line vent (P-Trap
supplied by Installer.)
Type H
Centrally rising vent - passes
through center of unit
(P-Trap furnished).
Floor-mounted units: UPC and IPC restrict the vertical
distance from the fixture outlet to the trap weir to not more
than 24" (610). Check state and local codes for variances.
Supplies from AboveSupplies from Below or Through Wall

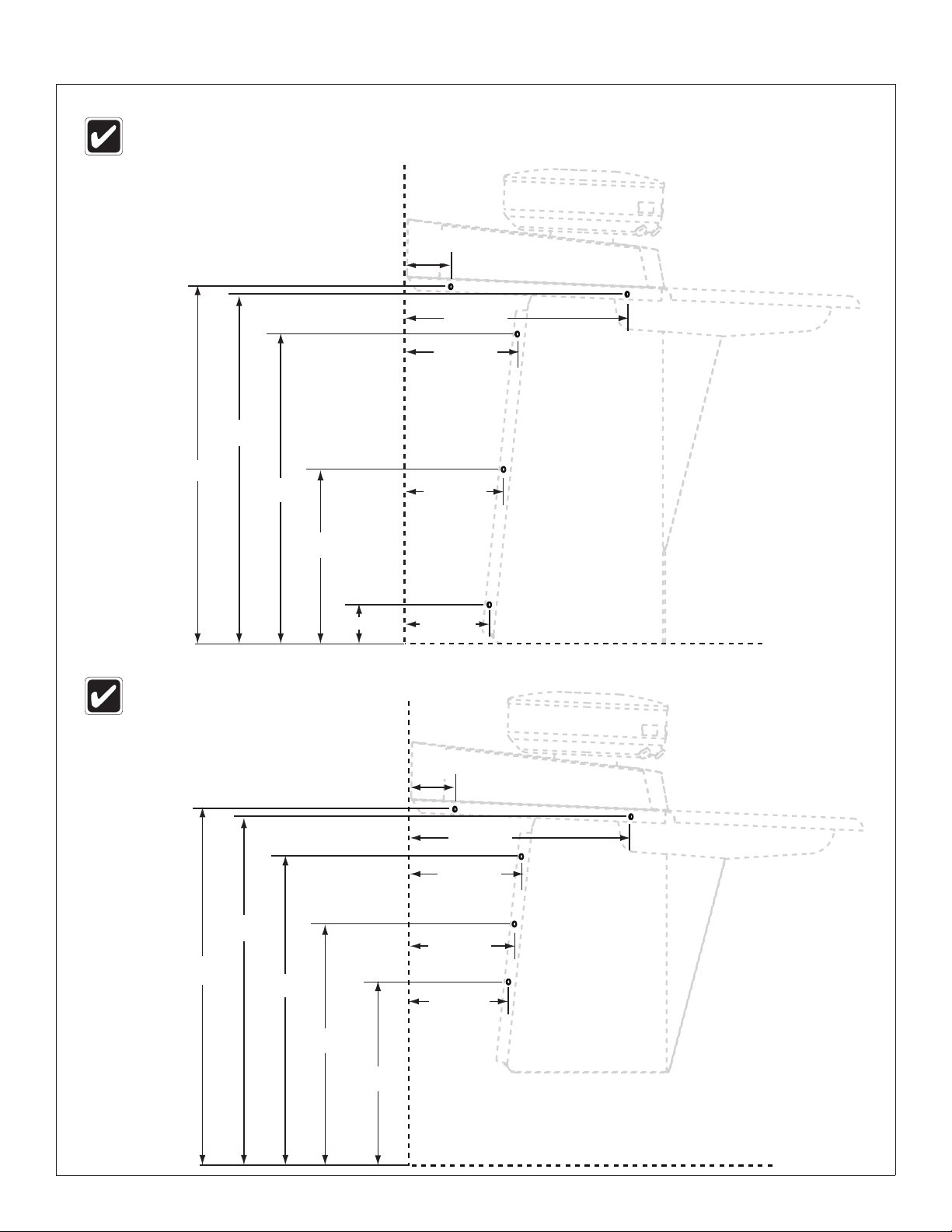

Rough-In Dimensions for Supplies and Drain
Notes
Maximum flow rate required to washfountain is 1.5 GPM. Size supply lines accordingly.
Supplies from Below: Stub up 2-1/2" (64).
Supplies from Above: Supplies must be located on centers of dimensions shown to pass
through washfountain shroud and sprayhead.
Drain through floor: Stub up 3" (76).
Top View Top View
1/2" Supply: Nominal Copper Tube
1/2" Supply Through Wall (Optional): Nominal Copper Tube
1-1/2" NPT Drain
Key
When running supplies and drain through wall, use same horizontal measurements as shown in Top View.
Postion openings above the nished oor, at the following dimensions (to center):
Drain: Standard Height: 19-1/4" (305)
Juvenile Height: 15-1/4" (387)
Supplies: Standard Height: 12" (305)
Juvenile Height: 8" (203)
(mm)
11-3/4"
(298) 11-3/4"
(298)
18-7/16"
(468)
18-7/16"
(468)
10-5/16"
(262)
10-5/16"
(262)
11-1/2"
(292)
11-1/2"
(292)
12-1/16"
(306)
12-1/16"
(306)
2-9/16"
(65)
6-3/4"
(298) 6-3/4"
(298)
7-15/16"
(202)
11-3/4"
(298) 11-3/4"
(298)
Optional Wall
DRAIN Optional Wall DRAIN
H
H
C
C

SN2013/AST4, SN2013/AST4-F, SN2033/AST4 Installation
68/24/2020 Bradley • 215-784 Rev. Q: ECO 20-00-015

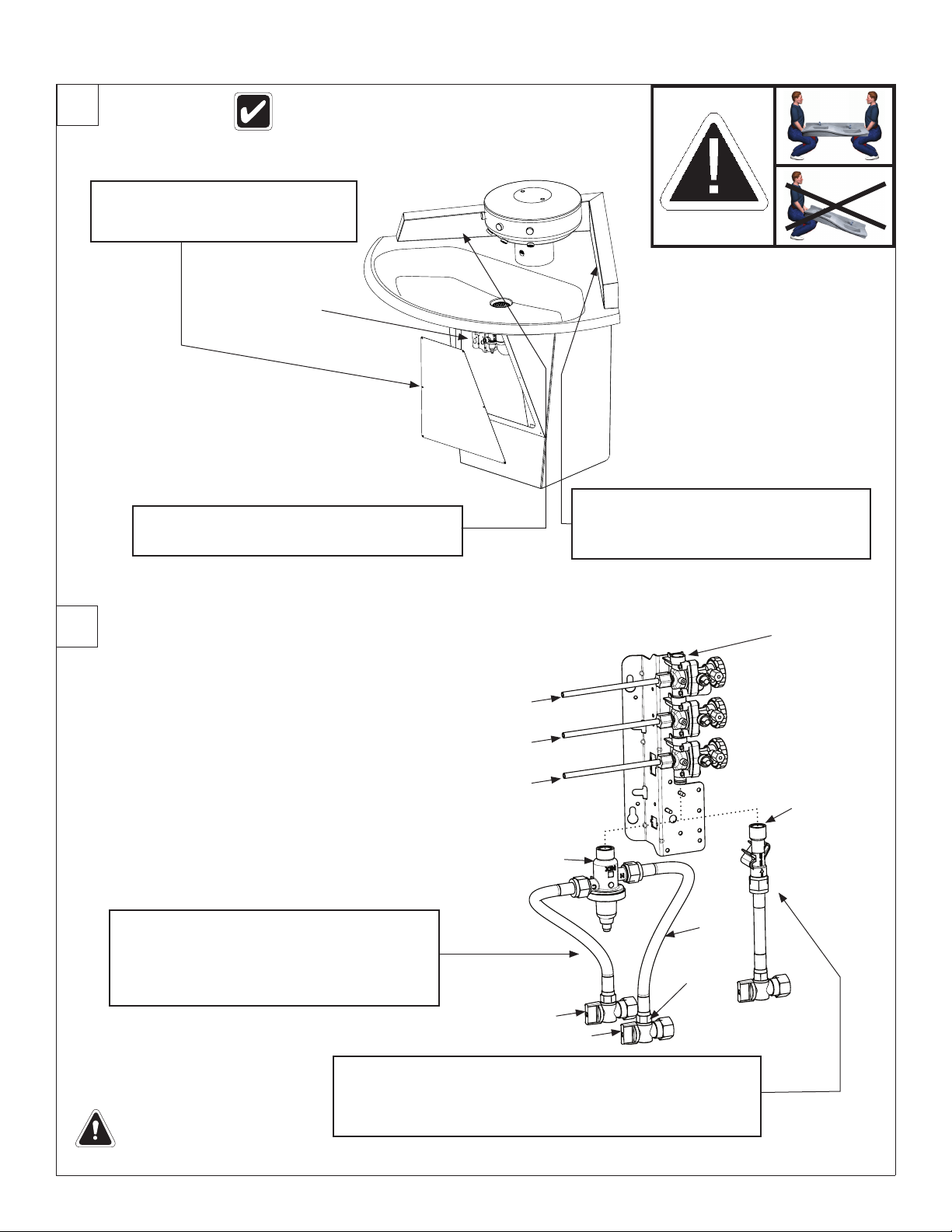

ARemove Access panel and with
the help of another person, place
unit in position against both walls.
1Install Unit Rough-in of plumbing lines and wall braces must be
completed before unit can be properly installed.
CInstall suitable wall anchors (supplied
by installer) for 3/8" bolts at the marked
locations. Secure unit to wall.
Water Supply Gang
Valve Assembly
Water Supply Gang
Valve Assembly
BEnsure unit is level, shimming floor unit if
necessary. Mark the wall anchor locations.
2Connect Water Supply to Valve Assembly
Red Tube
(to Aerator)
Green Tube
(to Aerator)
Black Tube
(to Aerator)
Hot Supply Inlet
Cold Supply Inlet
Navigator TMV
Braided
Hose
OPTIONAL Tempered Line
Adapter Assembly (S39-804)
Stop Valve
A
Connect stops to hot and cold water
supply. Connect one end of each supply
hose to a stop and the other end to the
hot and cold inlets of the Navigator TMV
respectively as shown.
BOPTIONAL TEMPERED LINE CONNECTION: Connect stop
to supply. Connect one end of the supply hose to the stop
and the other end to the tempered line adapter in the gang
valve assembly as shown.
Do not turn on water until
Step 3 is completed!

Installation SN2013/AST4, SN2013/AST4-F, SN2033/AST4
Bradley • 215-784 Rev. Q: ECO 20-00-015 8/24/2020 7
3Connect Drain
Off-Line Vent (Type A or O): Connect 1-1/2" P-Trap and
drain piping (supplied by installer) to the drain spud.
Centrally Rising Vent (Type B or H) or models with
optional paper towel dispensers: Connect the vented
P-Trap (provided) and drain piping as shown:
Strainer
Tailpiece
Drain Spud
P-Trap
1-1/2" NPT Vent Pipe
(supplied by installer)
1-1/2" NPT Tee
1-1/2" NPT Close Nipple
1-1/2" Drain (supplied by
installer)
4Turn on Water, Test and Adjust Unit
Air Metering Timer
(Hand-operated push button only)
+
-
Check to make sure stop valves are open before
turning on water.
ATurn on water supply and check for leaks. Activate
each push/foot button to purge air from the lines. BAdjust air-valve meter timing, if desired
(hand-operated units only).
STOP!!! If installing optional Shroud/Slip Ring or Towel Dispensers, complete
those installations before proceeding to Step 3 (see next page).
H
C
CLoosen the cap screw about
¼" (4–6 turns) and lift up the
cover (do not remove).
D
Using the cover, turn
the cartridge gently until
desired water temperature
is reached. Do not turn past
stops as this may damage
the unit. Push the cover
down and tighten the screw.
This valve is NOT factory preset. Upon installation, the temperature of this
valve must be checked and adjusted to ensure delivery of a safe water
temperature. Water in excess of 110°F (43°C) may cause scalding.

SN2013/AST4, SN2013/AST4-F, SN2033/AST4 Installation
88/24/2020 Bradley • 215-784 Rev. Q: ECO 20-00-015

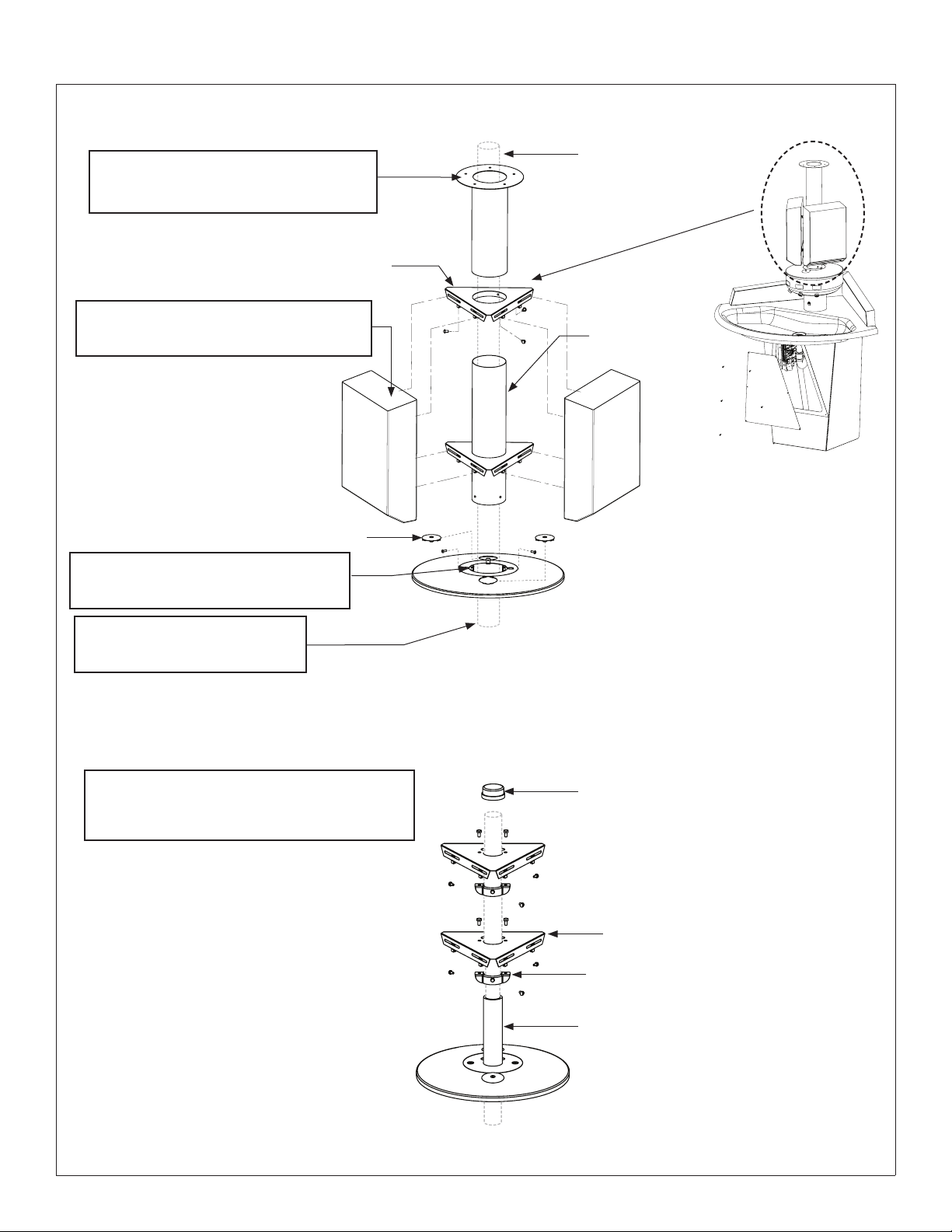

Optional Towel Dispensers and 4-Inch Shroud
Optional Dispenser Mounting Brackets for 1-1/2" Pipe
Vent Pipe (shown for
illustrative purposes)
Mounting Bracket
Shroud
Soap Filler Cap
AMount Brackets for a 1-1/2" pipe in a similar
manner to above. Secure brackets in position
using tie-bar supports as shown.
CUsing supplied screws, secure base
of shroud to the sprayhead cover.
DConnect base of vent pipe to
drain as described in Step 3.
BAttach Dispensers, using them as a
guide for positioning mounting brackets.
AAttach Slip Ring to ceiling. Use (5)
1/4" screws (provided by installer), in a
6" diameter circle.
Spacer Sleeve
Tie Bar
Pipe Cap
Mounting Bracket

Installation SN2013/AST4, SN2013/AST4-F, SN2033/AST4
Bradley • 215-784 Rev. Q: ECO 20-00-015 8/24/2020 9

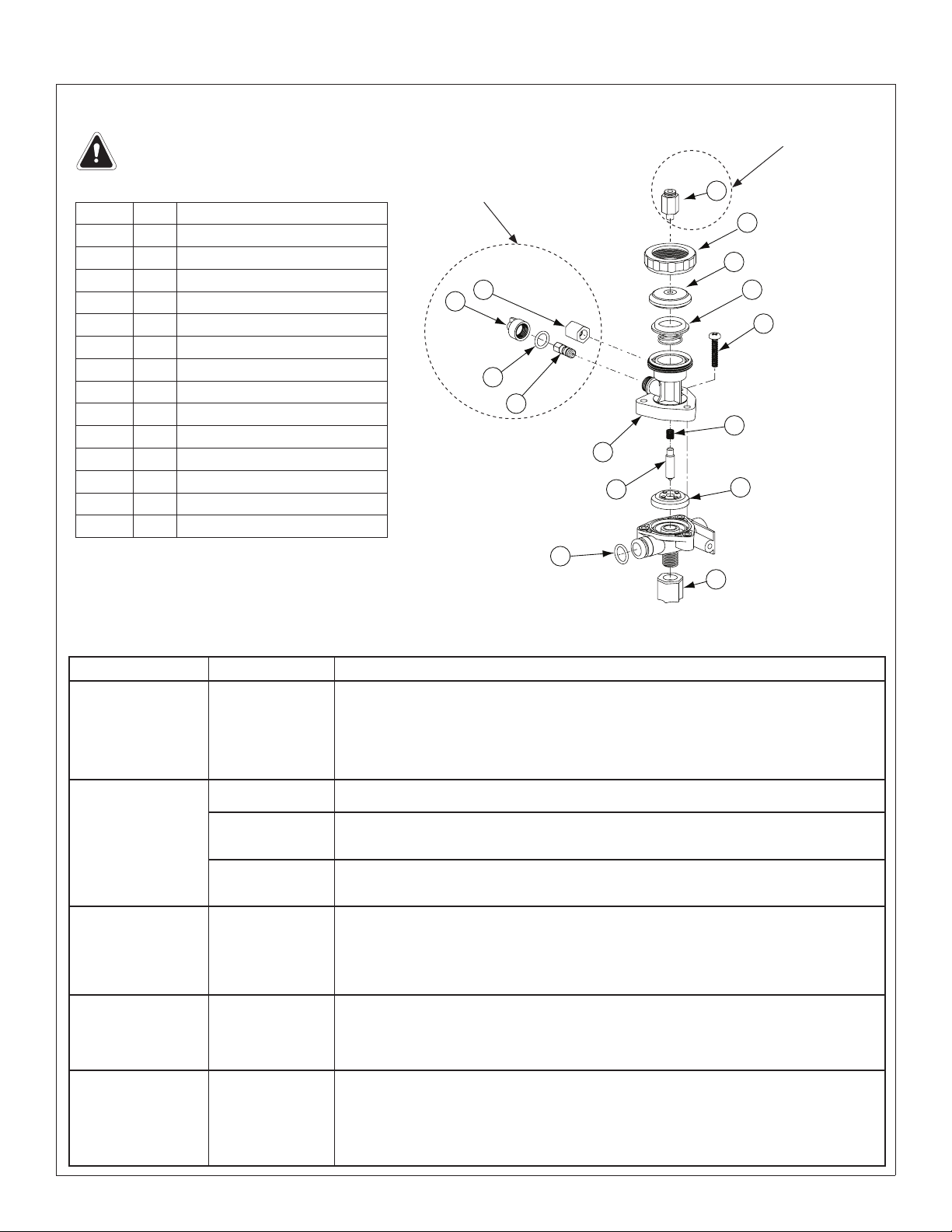

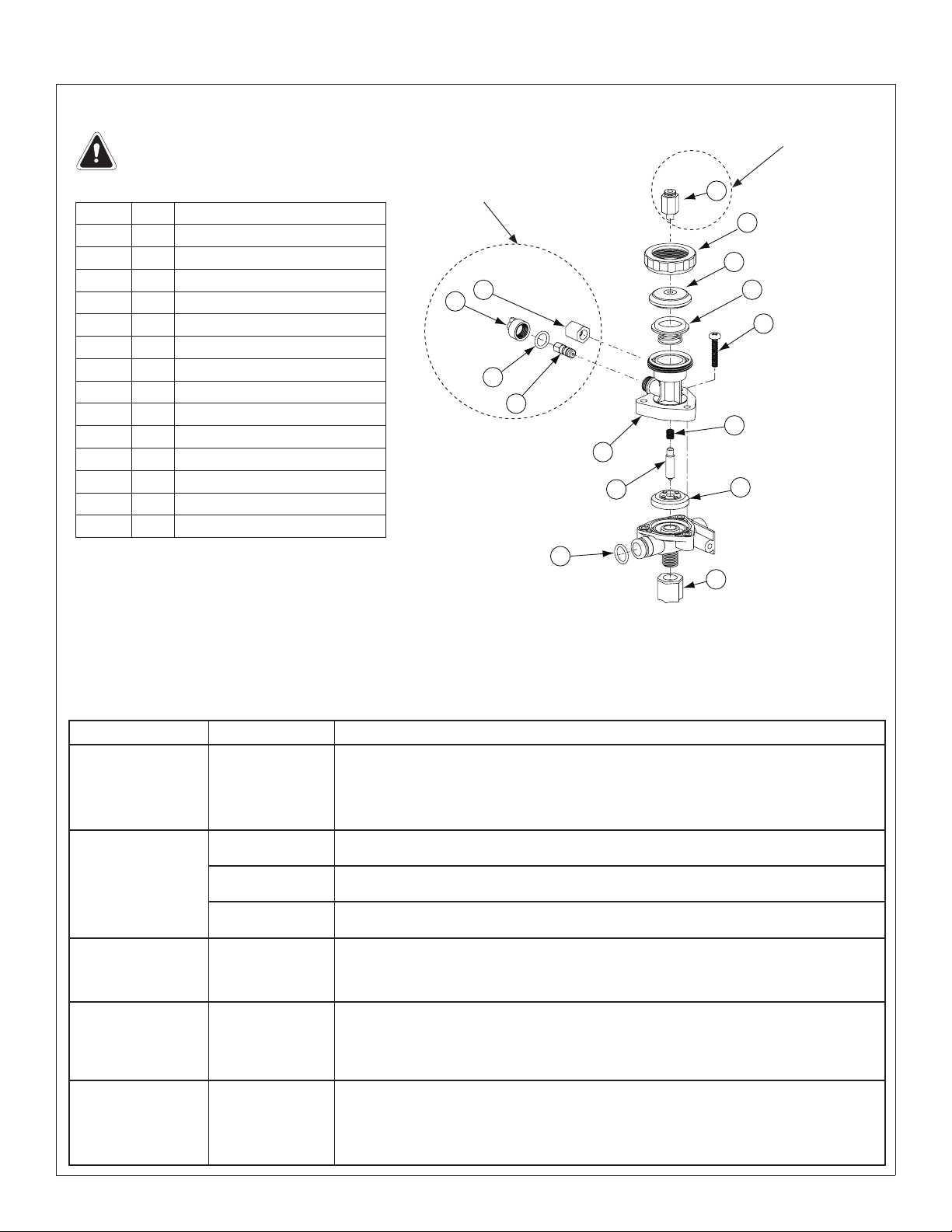

Turn off water supplies to the unit before troubleshooting.
Problem Cause Solution
Valve will not shut off. Timing mechanism
is clogged. Clean and inspect timing mechanism:
1. If compressed air is available, blow water and debris from timer cover of timing mechanism.
2. Turn adjusting screw out all the way. Clean and inspect screw and valve body.
3. Turn adjusting screw in to desired cycle time.
One or more individual
operating stations fail
to turn on.
Water is not being
supplied to unit. Open all stops on mixing valve.
Water pressure is
over 80 PSI. Install a pressure reducing valve.
Failed diaphragm/
magnet assembly. Unscrew the valve clamp nut on valve. Remove valve cover. Gently press the diaphragm. The valve should activate. If not, replace the diaphragm/magnet assembly.
One or more individual
operating stations turn
off too quickly or run
too long,
There is an air leak. Check the valve assembly:
1. Check all tubing and fittings for proper assembly.
2. Tighten cap and nut on 1/8" tubing.
Pushbutton does not
work properly. Air volume may not be sufficient to
operate valve.
Check for leaks and lubricate U-cup:
1. Check all fittings for air leaks.
2. Disassemble pushbutton and lubricate U-cup seal (see pushbutton assembly diagram on next
page).
Water is dripping from
the streamformers. Debris has accumulated
on valve seat or
orifices.
Clean and inspect valve seat:
1. Remove screws and disassemble metering valve.
2. Clean valve seat and inspect for deep gouges or scratches. Replace valve body if necessary.
3. Remove any debris clogging off-center hole in rubber diaphragm.
Item Qty. Description
1 1 Diaphragm
2 1 Armature
3 1 Spring
4 1 AST 4 Valve Upper Body
5 1 Magnet/Diaphragm Assembly
6 1 AST 4 Valve Cover
7 1 AST 4 Valve Clamp Nut
8 1 AST 4 Valve Timer Assembly
9 2 O-Ring
10 1 AST 4 Valve Timer Cover
11 1 Compression Nut, 1/8" Tube
12 3 Screw, #8 x 7/8"
13 1 Compression Nut, 1/4" Tube
14 1 Tube Connector 10-32 x 1/8"
7
6
5
9
2
3
11
1
13
14
4
12
10
8
9
AST4-Hand Valve Only
AST4-F Foot Valve Only
AST4-Hand Valve, AST4-F Foot Valve
Troubleshooting Air Valves (AST4, AST4-F)

SN2013/AST4, SN2013/AST4-F, SN2033/AST4 Installation
10 8/24/2020 Bradley • 215-784 Rev. Q: ECO 20-00-015
Tempered Line Adapter Option
Part no. S39-804
(replaces S59-4000 if tempered line
is used)
Strainer
(173-028)
Problem Cause Solution
External leaks. Damaged cartridge or O-rings. Replace cartridge with part number 269-1927
Improper water
temperature or
temperature
fluctuation.
Hot water supply is not 10° above desired set point. Increase hot water supply temperature
Valve temperature is not properly set. Adjust the temperature as shown on page 7, step 4.
Limited water
flow.
Dirt and debris have built up in the valve or strainer. 1. Check to make sure both hot and cold supplies are
connected to the Navigator mixing valve and that they
have water flow.
2. Remove cover and U-clip. Remove the cartridge and
clean the strainer. It is not required to grease cartridge,
however if desired, use silicone grease only. Do not use
grease on check valves.
Parts List
Item Part No. Description Quantity
S59-4000
1 160-463 Cap Screw 1
2 107-582 Cover 1
3 269-1927 Thermostatic Cartridge 1
4 198-014 Check Valve* 2
5 132-051 Retaining Ring* 2
6 118-319 Valve Body 1
7 146-079 U-Clip 1
* Included with Prepack S65-326
Thermostatic Mixing Valve Troubleshooting
Before attempting to troubleshoot the valve or disassemble the components, check for the following conditions:
• If stop valves are used, make sure that they are fully open.
• Make sure that the hot and cold inlet pipes are connected properly, and that there are no cross-connections or
leaking stop valves.
• Check the hot water heater output to make sure that it is at least 10° F above the set temperature.
Be sure to close the appropriate shut-off valves prior to disassembly of the valve and reopen the valves after inspection and
repair is complete.

Installation SN2013/AST4, SN2013/AST4-F, SN2033/AST4
Bradley • 215-784 Rev. Q: ECO 20-00-015 8/24/2020 11
Cleaning Stainless Steel
Material Description: Stainless steel is extremely durable, and maintenance is simple and inexpensive. Proper care, particularly under corrosive
conditions, is essential. Always start with the simplest solution and work your way toward the more complicated.
Routine cleaning: Daily or as often as needed use a solution of warm water and soap, detergent, or ammonia. Apply the cleaning solution per the
manufactures instructions and always use a soft cloth or sponge to avoid damaging the finish.
Stubborn Stains: To remove stains from stainless steel, use a stainless steel cleaner and polish such as Ball®stainless steel cleaner or a soft
abrasive. Always follow the manufactures instructions and apply in the same direction as the polish lines.
Special Situations for Material
Fingerprints and Smears: To remove fingerprints or smears use a high quality stainless steel cleaner and polish in accordance with the
manufactures instructions. Many of these products leave a protective coating that helps prevent future smears and fingerprints.
Grease and Oil: To remove grease and oil, use a quality commercial detergent or caustic cleaner. Apply in accordance to the manufactures
instructions and in the direction of the polish lines.
Precautions: Avoid prolonged contact with chlorides (bleaches, salts), bromides (sanitizing agents), thiocyanates (pesticides, photography chemicals,
and some foods), and iodides on stainless steel equipment, especially if acid conditions exist.
The appearance of rust streaks on stainless steel leads to the belief that the stainless steel is rusting. Look for the actual source of the rust in some
iron or steel particles which may be touching, but not actually a part of the stainless steel structure.
Brand Names: Use of brand names is intended only to indicate a type of cleaner. This does not constitute an endorsement, nor does the omission of any brand name cleaner imply its
inadequacy. Many products named are regional in distribution, and can be found in local supermarkets, department and hardware stores, or through your cleaning service. It is emphasized
that all products should be used in strict accordance with package instructions.
Never use ordinary steel wool or steel brushes on stainless steel.
Always use stainless steel wool or stainless steel brushes.
Do not permit salty solutions to dry and evaporate on stainless steel.
Strongly acidic or caustic cleaners may attack the steel causing a
reddish film to appear. The use of these cleaners should be avoided.
Problem Cause Solution
Individual operating
station turns off while
the foot button is
depressed.
There is an air leak. 1. Check all tubing and fittings for proper assembly.
2. Tighten compression nut at 1/8" tubing connection.
3. If air leak persists:
A. Remove the two screws securing the foot button escutcheon and check the 1/8" elbow
connection behind the pushbutton assembly.
B. Make sure the screw holding the elbow is tight and the fitting in the elbow is firmly hand
tightened.
C. Make sure the fitting is pushed firmly into the elbow.
4. If air leak persists:
A. Disconnect the tubing by pressing down on the plastic ring at the top of the fitting and
pulling it out.
B. Trim 1/2" off squarely with a razor-knife.
C. Push tubing back into the connector until firmly seated.
5. If leak still persists:
A. Loosen the compression nut on the air valve inside the pedestal.
B. Pull out the the 1/8" tubing and trim 1/2" off squarely with a razor-knife.
C. Push tubing back into the valve until firmly seated and hand-tighten the compression nut.
Individual foot control
fails to activate. Failed diaghragm/ magnet assembly. 1. Unscrew the valve clamp nut on the top of the foor valve.
2. Remove valve cover. If the diaphragm/magnet assembly comes out with the cover, gently peel
the diaphragm away from cover, taking care not to damage it. Inspect the diaphragm for any holes
or tears. If damaged, replace it.
3. Insert the diaphragm/magnet assembly back into the valve, but leave the cover off.
4. Gently press the diaphragm fully. If the valve does not activate, the entire diaphragm/magnet
assembly needs to be replaced.
Troubleshooting Hold-Open Foot Valves (AST4-F)

SN2013/AST4, SN2013/AST4-F, SN2033/AST4 Installation
12 8/24/2020 Bradley • 215-784 Rév. Q : ECO 20-00-015
IMPORTANT !
Lire ce manuel d’installation dans son intégralité pour garantir une
installation appropriée. Une fois celle-ci terminée, classer ce manuel auprès
du service à la clientèle ou d’entretien. L’installateur est responsable de
respecter la conformité aux codes et ordonnances locaux.
Séparer les pièces de l’emballage et veiller à bien avoir toutes les pièces
avant de jeter le matériau d’emballage. Le cas échéant, ne pas commencer
l’installation avant d’avoir obtenu les pièces manquantes.
Veiller à bien vidanger et fermer toutes les conduites d’eau avant de
commencer l’installation. Tout débris dans les conduites d’alimentation
risque de provoquer un mauvais fonctionnement des soupapes.
Les garanties du produit se trouvent sous la rubrique « Products »
(Produits) sur notre site Web à bradleycorp.com
Installation
THIS
SIDE
UP
Packing List
•
•
•
•

Installation SN2013/AST4, SN2013/AST4-F, SN2033/AST4
Bradley • 215-784 Rév. Q : ECO 20-00-015 8/24/2020 13
Fournitures requises pour l’installation :
• Boulons de 3/8 po de diamètre et dispositifs d’ancrage muraux/de sol pour ancrer le socle du lavabo fontaine au mur et au sol
• Tube de cuivre de 1/2 po nominal pour la tuyauterie d’alimentation d’eau chaude/froide ou tempérée
• Siphon en P standard (siphon fourni avec type de drain « B » ou « H » et certains équipements optionnels)
• Conduites de drain de 1-1/2 po et raccords
• Produit d’étanchéité pour tuyaux
Fournitures requises pour l’installation :
• Tuyau d’aération ou canalisation de liaison de 1-1/2 po sur colonne de lavabo fontaine de type à aération
• Mastic (peut s’appliquer entre le dosseret et le lavabo pour éviter toute accumulation de débris)
Dimensions - Lavabo fontaine d’angle Sentry™(mm)
Les modèles de hauteur standard et enfant
avec manuelle sont conformes ADA/TAS.
Commande à la main
43-3/4 po
(1111)
29-9/16 po (751)
25-9/16 po (649)
33-7/16 po (849)
29-7/16 po (747)
33-7/16 po (849)
29-7/16 po (747)
45-5/8 po (1159)
41-5/8 po (1057)
45-5/8 po (1159)
41-5/8 po (1057)
25-1/16 po
(637)
13-5/16 po
(338)
18-3/4 po
(476)
9 po (229)
5 po (127)
42-9/16 po (1081)
38-9/16 po (979)
Commande au pied
43-3/4 po
(1111)
8-1/8 po
(206)
3-11/16 po
(94)
3-1/16 po
(78)
6 po
(152)
Unité à montage mural à commande à main
43-3/4 po
(1111)
25-1/16 po
(637)
13-5/16 po
(338)
18-3/4 po
(476)
29-9/16 po (751)
25-9/16 po (649)
29-9/16 po (751)
25-9/16 po (649)
33-7/16 po (849)
29-7/16 po (747)
45-5/8 po (1159)
41-5/8 po (1057)
9 po (229)
5 po (127)
42-9/16 po (1081)
38-9/16 po (979)
Les dimensions de hauteur enfant, si
différentes, sont indiquées en italiques.

SN2013/AST4, SN2013/AST4-F, SN2033/AST4 Installation
14 8/24/2020 Bradley • 215-784 Rév. Q : ECO 20-00-015
30-1/8 po (765)
15-5/16 po (389)
6-1/8 po
(158)
34-5/16 po (872)
30-5/16 po (770)
33-9/16 po (852)
29-9/16 po (751)
29-3/4 po (756)
25-3/4 po (654)
16-3/4 po (425)
14-3/4 po (375)
3-3/4 po (95) 11-1/2 po (292)
12 po (305)
13-7/16 po (341)
13-11/16 po (348)
(mm)Emplacements des mises en place pour entretoisement de dispositifs d’ancrage muraux
Les dimensions de hauteur enfant, si
différentes, sont indiquées en italiques.
Les dimensions doivent déterminer les emplacements de renforcement. Utiliser l’appareil comme gabarit
pour l’emplacement précis des dispositifs d’ancrage de 3/8 po. Les dimensions à partir du coin sont les
mêmes pour les deux murs.
30-1/8 po (765)
15-5/16 po (389)
6-1/8 po
(158)
34-5/16 po (872)
30-5/16 po (770)
33-9/16 po (852)
29-9/16 po (751)
29-3/4 po (756)
25-3/4 po (654)
23-1/4 po (591)
19-1/4 po (489)
17-11/16 po (449)
13-11/16 po (348)
13-9/16 po (344)
14-3/8 po (365)
Unités montées au sol
Unités à montage mural

Installation SN2013/AST4, SN2013/AST4-F, SN2033/AST4
Bradley • 215-784 Rév. Q : ECO 20-00-015 8/24/2020 15
Aération montante
centralement de
type B
- passe au centre de l’unité
(siphon en P fourni).
Aération hors
canalisation de
type O
(siphon en P fourni
par l’installateur)
Aération hors
canalisation de
type A
(siphon en P fourni par
l’installateur)
Aération montante
centralement de
type H
- passe au centre de l’unité
(siphon en P fourni).
Unités montées au sol : CUP et IPC limitent la distance verticale de
la sortie de l’appareil au sommet de la garde d’eau à un maximum
de 24 po (610). Consulter les codes d’État et locaux pour variances.
Alimentations du dessusAlimentations du dessous ou à travers le mur
Dimensions de mise en place pour conduites d’alimentation et de drain
Notes
Le débit maximum requis vers le lavabo fontaine est de 1,5 GPM (5,7 LPM). Dimensionner
les conduites d’alimentation en conséquence.
Alimentations du dessous : tubulure de 2-1/2 po (64).
Alimentations du dessus : Les alimentations doivent être situées sur les centres des
dimensions indiquées pour passer à travers l’enveloppe et le bec diffuseur du lavabo fontaine.
Drain dans le sol : tubulure de 3 po (76).
Vue de dessus Vue de dessus
Alimentation de 1/2 po : Tube de cuivre nominal
Alimentation de 1/2 po à travers le mur (en option) : Tube de cuivre nominal
Drain 1-1/2 po NPT
Légende
Lors de l’acheminement des alimentations et du drain à travers le mur, utilise les mêmes mesures horizontales tel que
l’indique la Vue du dessus. Positionner les ouvertures au-dessus du sol ni, aux dimensions suivantes (au centre) :
(mm)
11-3/4 po
(298) 11-3/4 po
(298)
18-7/16 po
(468)
18-7/16 po
(468)
10-5/16
po (262)
10-5/16 po
(262)
11-1/2 po
(292)
11-1/2 po
(292)
12-1/16 po
(306)
12-1/16 po
(306)
2-9/16 po
(65)
6-3/4 po
(298) 6-3/4 po
(298)
7-15/16 po
(202)
11-3/4 po
(298)
11-3/4 po
(298)
DRAIN mural en
option
DRAIN mural en
option
Drain : Hauteur standard : 19-1/4 po (305)
Hauteur enfant : 15-1/4 po (387)
Alimentations : Hauteur standard : 12 po (305)
Hauteur enfant : 8 po (203)
H
H
C
C

SN2013/AST4, SN2013/AST4-F, SN2033/AST4 Installation
16 8/24/2020 Bradley • 215-784 Rév. Q : ECO 20-00-015
ARetirer le panneau d’accès et,
avec l’aide d’une autre personne,
mettre l’unité en place contre les
deux murs.
1Installation de l’unité La mise en place des conduites de plomberie
et des entretoises murales doit être terminée
avant de pouvoir correctement installer l’unité.
CInstaller des dispositifs d’ancrage
muraux (fournis par l’installateur) pour
les boulons de 3/8 po aux emplacements
marqués. Fixer l’unité au mur.
Ensemble d’appareils
accouplés
d’alimentation en eau
Ensemble d’appareils
accouplés
d’alimentation en eau
BVérifier que l’unité est de niveau, en calant
l’unité au sol le cas échéant. Marquer les
emplacements des dispositifs d’ancrage
muraux.
2Connecter l’alimentation en eau au robinet
Tube rouge
(vers aérateur)
Tube vert
(vers aérateur)
Tube noir
(vers aérateur)
Arrivée d’alimentation en eau chaude
Arrivée d’alimentation en eau froide
Navigator TMV
Tuyau à
armature
Ensemble d’adaptateur
de conduite trempée
(S39-804) en option
Robinetterie arrêt/non-retour
A
Raccorder les robinets d’arrêt aux arrivées
d’eau chaude et froide. Raccorder un côté
de chaque tuyau d’alimentation à un robinet
d’arrêt et l’autre aux entrées chaude et froide
du TMV Navigator.
Ne pas mettre l’eau en
marche avant d’avoir
terminé l’étape 3 !
B
CONNEXION DE CONDUITE D’EAU TEMPÉRÉE EN OPTION :
Connecter l’extrémité femelle 1/2 po NPT de la robinetterie arrêt/
non-retour à la conduite d’alimentation. Connecter l’adaptateur
de conduite d’eau tempérée à l’ensemble d’appareils accouplés
comme il l’est indiqué.

Installation SN2013/AST4, SN2013/AST4-F, SN2033/AST4
Bradley • 215-784 Rév. Q : ECO 20-00-015 8/24/2020 17
3Connecter le drain
Aération hors canalisation (Type A ou O) : Connecter
la tubulure de siphon en P et de drain de 1-1/2 po (fournie
par l’installateur) à l’ergot de drain.
Aération montante centralement (Type B ou H) ou
modèles munis de distributeurs d’essuie-mains
optionnels : Connecter le siphon en P à aération (fourni)
et la tubulure de drain comme indiqué :
Crépine
Pièce de
raccordement
Raccordement
du drain
Siphon en P
Tuyau d’aération
de 1-1/2 po NPT
(fourni par l’installateur)
Té de 1-1/2 po NPT
Raccord étroit
de 1-1/2 po NPT
Drain de 1-1/2 po
(fourni par l’installateur)
4Mettre l’eau en marche ; tester et ajuster l’unité
Minuterie de dosage d’air
(bouton-poussoir à main uniquement)
+
-
Vérifier que la robinetterie arrêt est ouverte
avant d’ouvrir l’eau.
AOuvrir l’alimentation en eau et vérifier la présence
éventuelle de fuites. Activer chaque bouton-
poussoir à pied pour purger l’air des conduites. BAjuster la minuterie de dosage de
robinet à air, si désiré (unités à main
uniquement).
STOP !!! En cas d’installation de l’enveloppe/la bague collectrice ou des distributeurs d’essuie-
mains en option, compléter ces installations avant de passer à l’étape 3 (voir la page suivante).
H
C
CDesserrer la vis à tête de 1/4" (6mm)
environ (4 à 6 tours) et soulever le
capuchon (ne pas l’enlever).
D
À l’aide du capuchon,
tourner lentement la
cartouche jusqu’à obtenir
la température d’eau
souhaitée. Pour ne pas
endommager l’appareil,
ne pas tourner au-delà
des butées. Renfoncer le
capuchon et serrer la vis.
Cette vanne n’est PAS préréglée à l’usine. Lors de l’installation,
la température de cette vanne doit être contrôlée et ajustée
pour s’assurer que l’eau est fournie à une température sans
danger. Une eau à plus de 43 °C (110 °F) peut ébouillanter.

SN2013/AST4, SN2013/AST4-F, SN2033/AST4 Installation
18 8/24/2020 Bradley • 215-784 Rév. Q : ECO 20-00-015
Distributeurs d’essuie-mains et enveloppe de 4 po en option
Supports de xation de distributeurs en option pour conduite de 1-1/2 po
Tuyau d’aération
(indiqué à des fins
d’illustrations)
Support de fixation
Enveloppe
Capuchon de remplissage de savon
AFixer les supports pour un tuyau de 1-1/2 po
comme ci-dessus. Sécuriser les supports en
position à l’aide des supports de fer de liaison
comme il l’est indiqué.
CÀ l’aide des vis fournies, sécuriser la
base de l’enveloppe sur le couvercle
du bec diffuseur.
BAttacher les distributeurs en les utilisant
comme guide pour positionner les
supports de fixation.
AAttacher la bague collectrice au
plafond. Utiliser (5) vis 1/4 po (fournies
par l’installateur) dans un cercle de
6 po (152) de diamètre.
Douille-entretoise
Fer de liaison
Bouchon de tuyau
Support de fixation
DConnecter la base du tuyau d’aération
tel que décrit à l’étape 3.

Installation SN2013/AST4, SN2013/AST4-F, SN2033/AST4
Bradley • 215-784 Rév. Q : ECO 20-00-015 8/24/2020 19
Couper l’alimentation en eau à l’unité avant d’effectuer toute réparation.
Problème Cause Solution
Le robinet ne se ferme
pas. Le mécanisme de minuterie est
colmaté.
Nettoyer et inspecter le mécanisme de minuterie :
1. Si de l’air comprimé est disponible, souffler l’eau et les débris de couvercle de minuterie du
mécanisme de minuterie.
2. Dévisser complètement la vis de réglage. Nettoyer et inspecter la vis et le corps du robinet.
3. Visser la vis de réglage sur le temps de cycle désiré.
Une ou plusieurs
stations
opérationnelles
individuelles ne
se mettent pas en
marche.
L’eau n’est pas
alimentée à l’unité. Ouvrir toutes les butées du robinet mélangeur.
La pression d’eau
est supérieure à
80 PSI (5,5 bars).
Installer un robinet réducteur de pression.
Ensemble
membrane/aimant
défectueux.
Dévisser l’écrou de serrage de collier de robinet sur le robinet. Retirer le capuchon du robinet.
Appuyer délicatement sur la membrane. Le robinet devrait s’activer. Dans le cas contraire,
remplacer l’ensemble membrane/aimant.
Une ou plusieurs
stations opérationnelles
individuelles s’arrêtent
trop rapidement ou
fonctionnent trop
longtemps.
Il y a une fuite d’air. Vérifier le robinet :
1. Vérifier le montage correct de l’ensemble des tubulures et des raccords.
2. Serrer le capuchon et l’écrou sur une tubulure de 1/8 po.
Le bouton-poussoir
ne fonctionne pas
correctement.
Le volume d’air
risque de ne pas
être suffisant pour
faire fonctionner le
robinet.
Vérifier la présence éventuelle de fuites et lubrifier le joint en coupelle :
1. Vérifier tous les raccords pour présence éventuelle de fuites d’air.
2. Démonter le bouton-poussoir et lubrifier le joint en coupelle (voir le schéma d’assemblage de
bouton-poussoir à la page suivante).
L’eau s’égoutte des
gicleurs. Des débris se sont accumulés sur le
siège du robinet ou
les orifices.
Nettoyer et inspecter le siège de robinet :
1. Retirer les vis et démonter la valve doseuse.
2. Nettoyer le siège de robinet et vérifier la présence éventuelle d’entailles profondes ou de
rayures. Remplacer le corps de robinet le cas échéant.
3. Retirer tout débris colmatant le trou décentré dans la membrane en caoutchouc.
Repère Qté Désignation
1 1 Membrane
2 1 Armature
3 1 Ressort
4 1 Corps supérieur de robinet AST 4
5 1 Ensemble aimant/membrane
6 1 Capuchon de robinet AST 4
7 1 Écrou de serrage de collier de robinet AST 4
8 1 Ensemble de minuterie de robinet AST 4
9 2 Joint torique
10 1 Capuchon de minuterie de robinet AST 4
11 1 Écrou à compression, tube 1/8 po
12 3 Vis, N° 8 x 7/8 po
13 1 Écrou à compression, tube 1/4 po
14 1 Connecteur de tube 10-32 x 1/8 po
7
6
5
9
2
3
11
1
13
14
4
12
10
8
9
AST4-Robinet à main uniquement
AST4-F Robinet à pied uniquement
AST4-Robinet à main, AST4-F Robinet à pied
Dépannage des robinets à air (AST4, AST4-F)

SN2013/AST4, SN2013/AST4-F, SN2033/AST4 Installation
20 8/24/2020 Bradley • 215-784 Rév. Q : ECO 20-00-015
Adaptateur de conduite tempérée
en option (réf. S39-804)
(remplace S59-4000 si une
conduite tempérée est utilisées)
Filtre à
tamis
(173-028)
Problème Cause Solution
Fuites externes. Cartouche ou joints toriques endommagés. Remplacer la cartouche par la pièce réf. 269-1927.
Température de
l’eau inadaptée
ou fluctuations de
température.
L’arrivée d’eau chaude n’est pas à 5,5 °C (10 °F)
au-dessus du réglage souhaité. Augmenter la température de l’arrivée d’eau chaude.
Température du mitigeur mal réglée. Régler la température comme indiqué à la page 17, étape 4.
Débit d’eau limité. De la saleté et des débris se sont accumulés
dans le mitigeur ou le filtre à tamis. 1. Vérifier que les arrivées d’eau chaude et froide sont
toutes deux raccordées au mitigeur et que de l’eau y
circule.
2. Retirer le couvercle et clip en U. Retirer la cartouche
et nettoyer le filtre à tamis. Il n’est pas requis de
graisser la cartouche toutefois, si cela est souhaité,
utiliser exclusivement de la graisse de silicone. Ne
pas utiliser de graisse sur les clapets anti-retour.
Nomenclature
Repère Réf.
pièce Description Quantité
S59-4000
1 160-463 Vis à tête 1
2 107-582 Couvercle 1
3 269-1927 Cartouche thermostatique 1
4 198-014 Clapet anti-retour* 2
5 132-051 Bague de retenue* 2
6 118-319 Corps de robinet 1
7 146-079 Clip en U 1
*Inclus dans la trousse S65-326
1
2
3
4
5
4
5
7
6
Dépannage du robinet mitigeur thermostatique
Avant d’essayer de dépanner le robinet mitigeur ou de le démonter, vérifier ce qui suit :
• Si des robinets d’arrêt sont utilisés, s’assurer qu’ils sont complètement ouverts.
• Vérifier que les tuyaux d’arrivée d’eau chaude et froide sont correctement raccordés, qu’ils ne sont pas
croisés et que les robinets d’arrêt ne fuient pas.
• Vérifier que la sortie du chauffe-eau est à au moins 5,5 °C (10 °F) au-dessus de la température de réglage.
Veiller à fermer les robinets d’arrêt appropriés avant de démonter le mitigeur et à rouvrir les robinets une fois que le
contrôle et les réparations sont terminés.
