Braun Infolines
00 800 27 28 64 63
00 800 BRAUNINFOLINE
00 800 BRAUNINFOLINE
0800 783 70 10
1 800 509 448
0 810 309 780
0 800 14 592
España:
901 11 61 84
Mexico:
01 800 508 58 00
Argentina:
0800 44 44 55 3
Chile:
02 288 25 18
808 20 00 33
800-44 00 11
0 800-445 53 88
210 947 8700
852-25249377
(Audio Supplies Company Ltd.)
D A
CH
GB
IRL
F
B
E
P
I
NL
GR
HK
Deutsch 4
English 14
Français 24
Español 34
Português 45
Italiano 55
Nederlands 65
∂ÏÏËÓÈο 75
Internet:
www.braun.com
Manufactured by:
Braun GmbH
Frankfurter Str. 145
61476 Kronberg /
Germany
6-073-426/00/XII-06/M
★
D/GB/F/E/P/I/NL/GR
6073426_BP1650_MN_S2 Seite 1 Montag, 4. Dezember 2006 9:33 09

SYS
mm Hg
mm Hg
DIA
Puls
1/min
BP 1650 BP 1600
A
B
C
DG
F
SYS
mm Hg
mm Hg
DIA
memo
Puls
1/min
A
B
DG
F
E
F
memo
SYS
mm Hg
mm Hg
DIA
memo
6073426_BP1650_MN_S3 Seite 1 Montag, 4. Dezember 2006 9:34 09

4
Deutsch
Braun VitalScan Plus ist ein Blutdruck-Messgerät, das zum einfachen und genauen
Blutdruckmessen am Handgelenk entwickelt wurde. Die Messgenauigkeit ist
werkseitig geprüft und gemäß AAMI/ANSI-SP10 in klinischen Tests erprobt.
Was Sie über Blutdruck wissen sollten
Unser Blutdruck ist im Verlauf der 24 Stunden eines Tages ständigen Schwankungen
unterworfen. Er steigt am frühen Morgen stark an, fällt im Laufe des Vormittags
wieder ab, steigt am Nachmittag wieder an und sinkt nachts auf niedrige Werte.
Darüber hinaus kann der Blutdruck auch ganz kurzfristig schwanken. Aus diesem
Grund können Messergebnisse aufeinander folgender Messungen voneinander
abweichen.
Blutdruckwerte eines gesunden 31-jährigen Mannes, alle 5 Minuten gemessen
Die Blutdruckmessung beim Arzt ist lediglich eine Momentaufnahme. Dagegen
können wiederholte Messungen zu Hause viel besser Aufschluss über die
tatsächliche Höhe des Blutdrucks unter Alltagsbedingungen geben.
Außerdem haben viele Menschen beim Arzt einen anderen Blutdruck als bei der
Selbstmessung, weil sie bei der Messung zu Hause entspannter sind als in der
Arztpraxis.
Durch regelmäßige Blutdruck-Selbstmessungen können Sie Ihrem Arzt wertvolle
Informationen über Ihre normalen Blutdruckwerte unter Alltagsbedingungen liefern.
Die Weltgesundheitsbehörde (WHO) hat für die Messung bei Ruhepuls folgende
Standardwerte für den Blutdruck festgelegt:
SYS
mm HG
140
120
100
60
65h12 18 0
80
DIA
mm HG
6073426_BP1650_MN Seite 4 Montag, 4. Dezember 2006 9:20 09

5
• Lesen Sie die Gebrauchsanweisung sorgfältig durch, um sicherzustellen, dass Sie
genaue Messergebnisse erhalten.
• Dieses Gerät ist ausschließlich für den Hausgebrauch geeignet. Bewahren Sie das
Gerät sowie die Batterien für Kinder unzugänglich auf.
• Menschen mit Herzrhythmusstörungen, Gefäßverengungen, Arteriosklerose in
den Extremitäten sowie Diabetiker oder Träger von Herzschrittmachern sollten
sich vor Blutdruck-Selbstmessungen mit dem Arzt abstimmen, da in solchen
Fällen abweichende Blutdruckwerte auftreten können.
• Ziehen Sie im Zweifelsfall immer Ihren Arzt zu Rate, insbesondere wenn Sie in
ärztlicher Behandlung sind oder Medikamente einnehmen.
• Die Verwendung dieses Blutdruck-Messgerätes ersetzt in keinem Fall regel-
mäßige Kontrolluntersuchungen beim Arzt.
Blutdruck
(mmHg)
Normaler Wert Leichter
Bluthochdruck
Starker
Bluthochdruck
SYS = Systole
= oberer Wert
DIA = Diastole
= unterer Wert
bis zu 140
bis zu 90
140 – 180
90 – 110
über 180
über 110
6073426_BP1650_MN Seite 5 Montag, 4. Dezember 2006 9:20 09

6

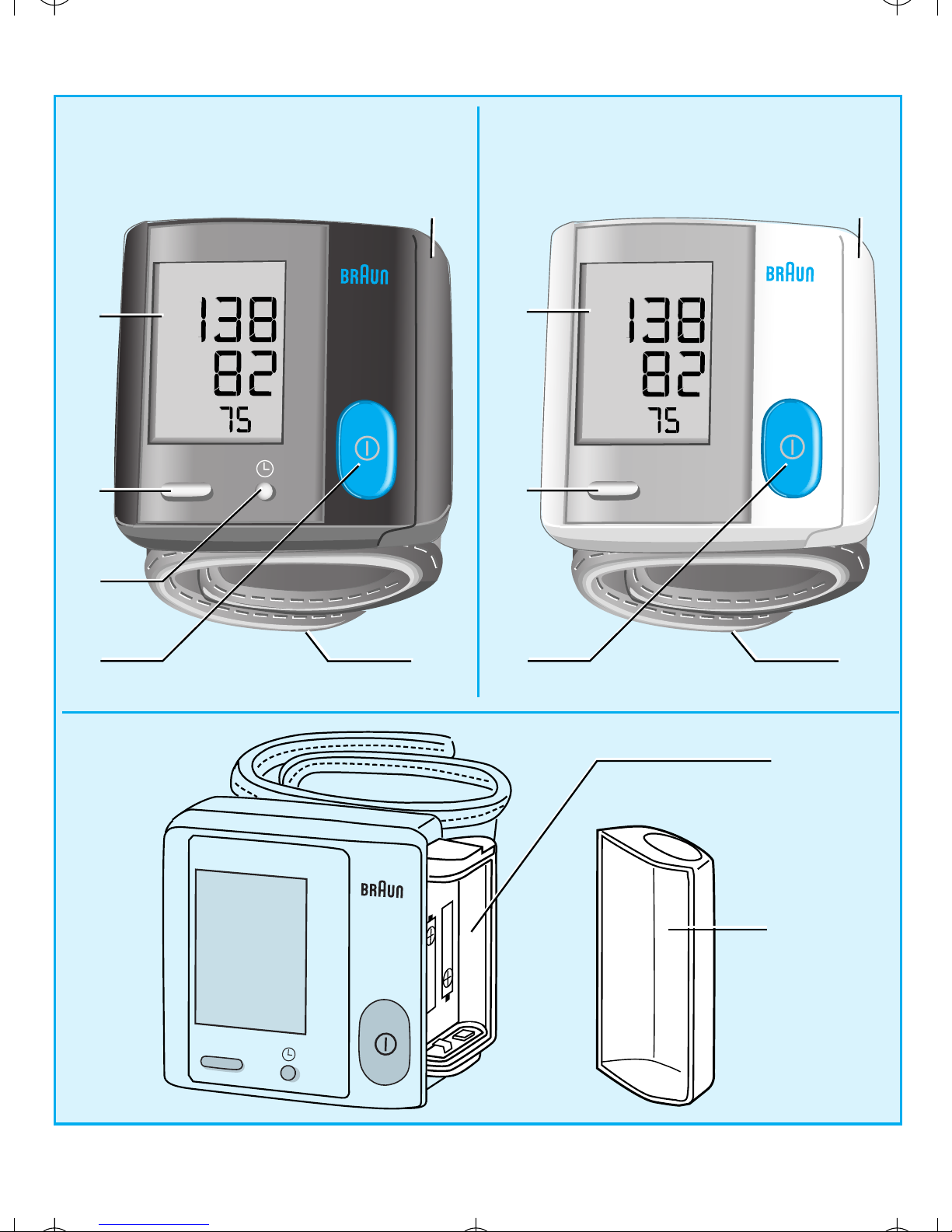

Gerätebeschreibung
A Anzeige
B Speichertaste («memo»)
C Zeit-/Datums-Taste (nur bei Modell BP 1650)
D Ein/Aus-Taste
E Batteriefach
F Batteriefach-Abdeckung
G Manschette
Batterien einlegen
• Verwenden Sie nur Alkaline Batterien, Type LR 03 (AAA)
wie mit diesem Gerät geliefert.
• Ziehen Sie die Batteriefach-Abdeckung (F) ab und legen
Sie zwei Batterien polrichtig ein (siehe Symbol im
Batteriefach (E)).
• Neue Batterien reichen für ca. 200 Messungen.
• Verbrauchte Batterien gehören nicht in den Hausmüll.
Geben Sie diese bei den entsprechenden Sammel-
stellen ab.
Wichtige Grundregeln für genaues
Blutdruckmessen
• Messen Sie immer zur selben Tageszeit unter gleichen
Bedingungen, idealerweise morgens.
• Verzichten Sie eine halbe Stunde vor der Messung auf
Rauchen, Kaffee- oder Teegenuss.
• Nehmen Sie vor dem Anlegen des Gerätes Ihre Arm-
banduhr und Ihren Schmuck am Messarm ab.
• Während der Messung ruhig sitzen, entspannen, still
halten – vor allem die Hand des Messarmes – nicht
bewegen und nicht sprechen.
SYS
mm Hg
mm Hg
DIA
6073426_BP1650_MN Seite 6 Montag, 4. Dezember 2006 9:20 09

7
• Halten Sie das Gerät auf Herzhöhe.
• Warten Sie ca. 3 Minuten, bevor Sie eine Messung
wiederholen.
Messung
1. Legen Sie das Gerät so an, dass es auf der Innenseite
des Handgelenkes sitzt, ca. 2 cm unterhalb der
Handfläche, und die Manschette (G) das Handgelenk
eng umschließt.
2. Drücken Sie die rote Ein/Aus-Taste (D).
3. Halten Sie das Gerät auf Herzhöhe.
Die Messung beginnt automatisch. Während des
Messvorgangs nicht bewegen oder sprechen.
2 cm
SYS
mm Hg
mm Hg
DIA
memo
6073426_BP1650_MN Seite 7 Montag, 4. Dezember 2006 9:20 09

8

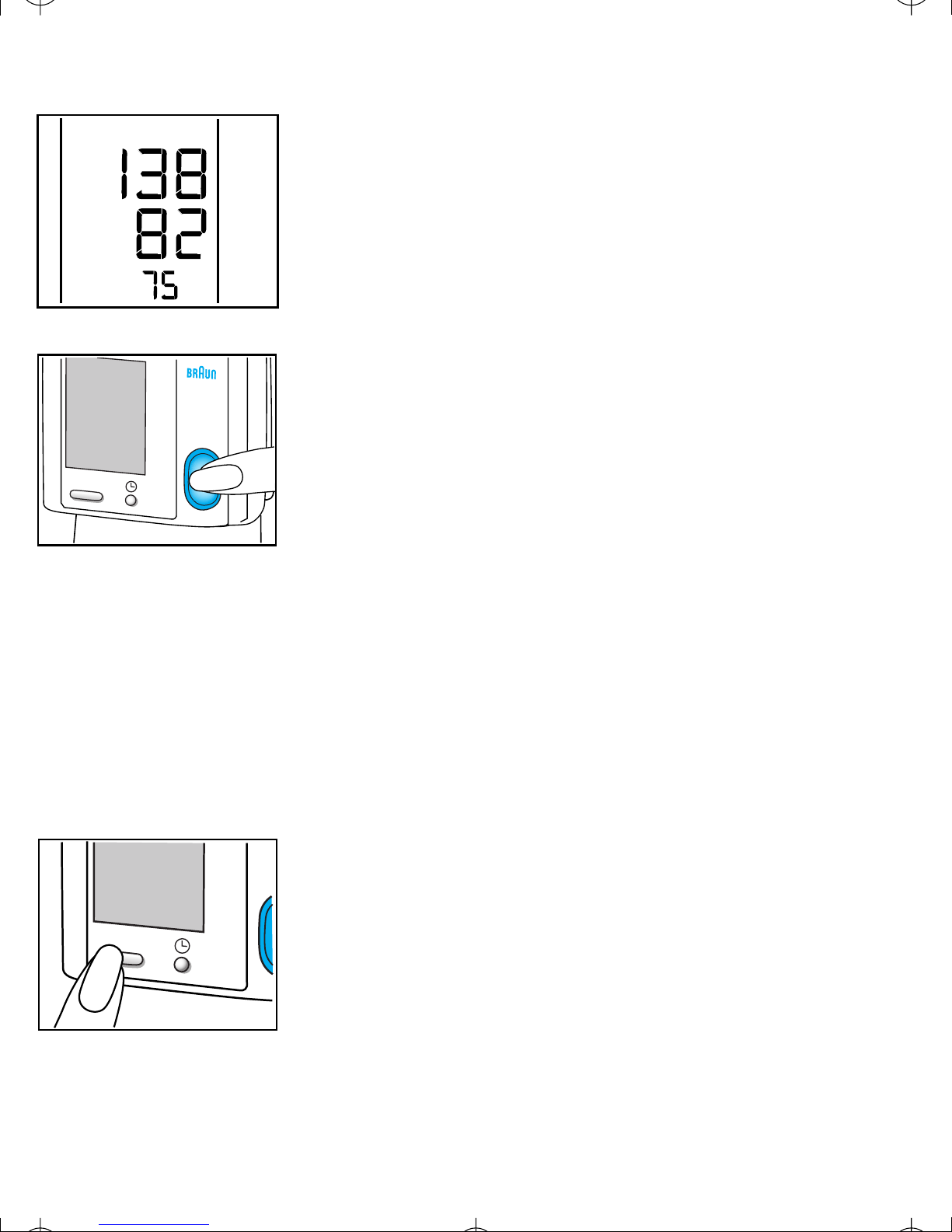

4. Am Ende der Messung ertönt ein Signalton und das
Messergebnis wird angezeigt:
Oberer (systolischer) Wert
Unterer (diastolischer) Wert
Puls
5. Drücken Sie die Ein/Aus-Taste, um das Gerät
auszuschalten.
Andernfalls schaltet sich das Gerät nach 2 Minuten
automatisch aus.
Wenn Sie die Messung zu irgendeinem Zeitpunkt
unterbrechen wollen, drücken Sie die Ein/Aus-Taste.
Speicherfunktion
Nach jeder Messung wird das Messergebnis automatisch
gespeichert.
Bitte beachten Sie, dass gespeicherte Daten beim
Batteriewechsel verloren gehen, wenn dieser länger als
15 Sekunden dauert.
Abrufen der gespeicherten Messergebnisse
• Um die gespeicherten Werte abzurufen, schalten Sie
erst das Gerät aus.
• Drücken Sie dann die Speichertaste («memo«) (B).
Das letzte Messergebnis erscheint auf dem
Anzeigenfeld.
• Durch wiederholtes Drücken der Speichertaste können
Sie alle gespeicherten Werte nacheinander abrufen.
• Um den Speichermodus zu verlassen, schalten Sie das
Gerät aus, indem Sie die Ein/Aus-Taste drücken.
Puls
1/min
SYS
mm Hg
mm Hg
DIA
SYS
mm Hg
mm Hg
DIA
memo
mm Hg
DIA
memo
6073426_BP1650_MN Seite 8 Montag, 4. Dezember 2006 9:20 09

9
BP 1600: Die Blutdruckwerte der letzten 10 Messungen werden gespeichert.
BP 1650: Die Blutdruckwerte der letzten 20 Messungen werden gespeichert – mit
Datum und Uhrzeit. Die untere Zeile im Display zeigt schrittweise Datum,
Uhrzeit und Puls der jeweiligen Messung.

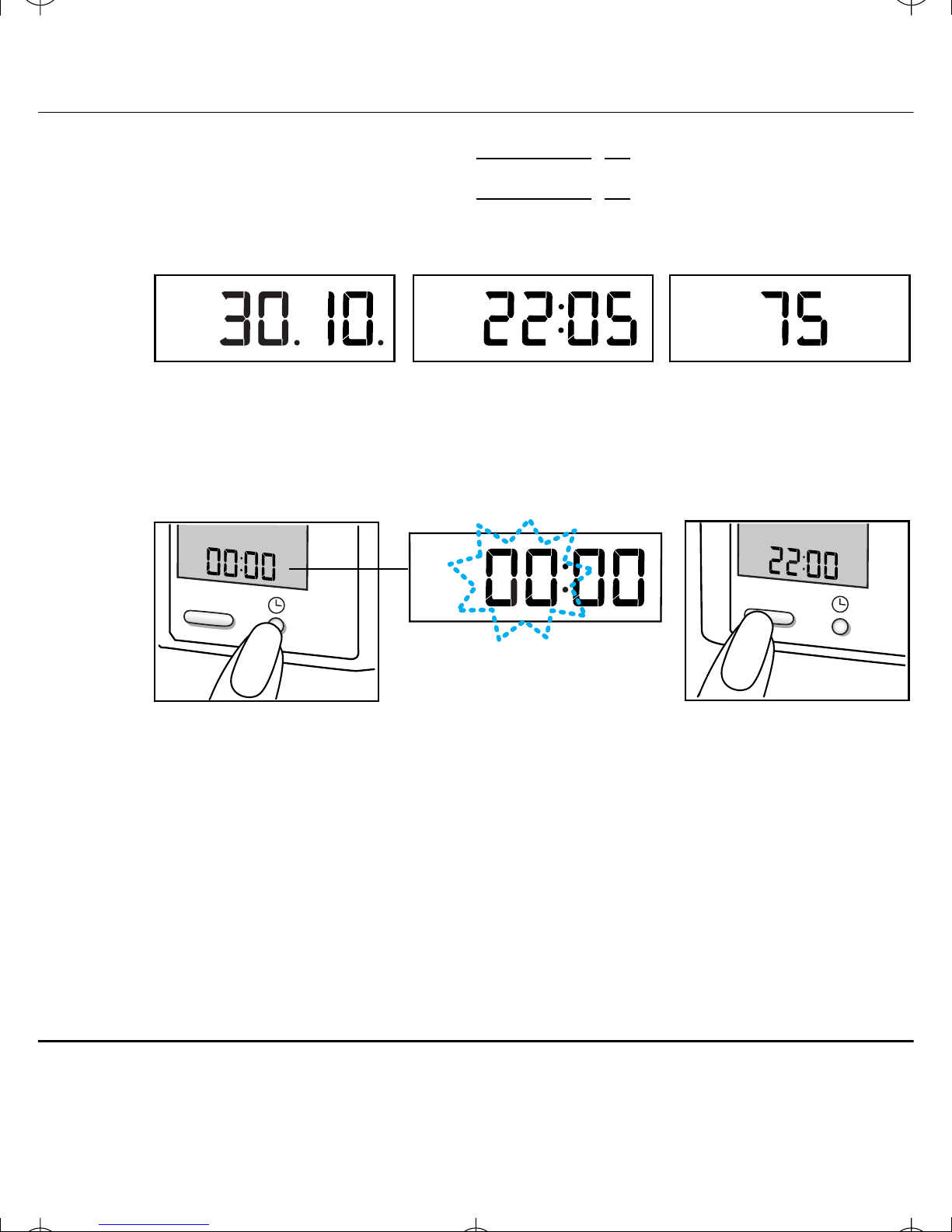

Einstellen von Datum und Uhrzeit (nur BP 1650)
• Drücken Sie die Zeit-/Datums-Taste (C). Die untere Zeile im Display zeigt
«Time» und die Zahlen der Stundenanzeige blinken. Um die Stunden
einzustellen, drücken Sie wiederholt die Speichertaste «memo».
• Drücken Sie wieder Taste (C) und die Minutenanzeige blinkt. Mit der
«memo»-Taste können Sie (wieder) die Minuten einstellen.
• Drücken Sie nun Taste (C), um das Datum einzustellen: Die untere Zeile
im Display zeigt «Date» und die Monatsanzeige blinkt. Um den Monat
einzustellen, drücken Sie wiederholt die «memo»-Taste.
• Drücken Sie wieder die Taste (C): Die Tagesanzeige blinkt. Durch
wiederholtes Drücken der «memo»-Taste können Sie nun den Tag
einstellen.
• Um den Einstellungsmodus zu verlassen, drücken Sie Taste (C).
• Andernfalls schaltet sich das Gerät nach 2 Minuten automatisch aus
und aktiviert die bis dahin vorgenommenen Einstellungen.
Date
Time
Puls
1/min
mm Hg
memo
mm Hg
DIA
memo
Time
Time
Time
6073426_BP1650_MN Seite 9 Montag, 4. Dezember 2006 9:20 09

10
Aufbewahrung und Reinigung
Reinigen Sie das Gerät nur mit einem weichen, leicht angefeuchteten Tuch. Flecken
auf der Manschette (G) können vorsichtig mit einem feuchten Tuch entfernt werden.
Die Manschette darf nicht gewaschen oder chemisch gereinigt werden. Das Gerät darf
weder direkter Sonneneinstrahlung noch zu hoher Luftfeuchtigkeit ausgesetzt werden.
Kalibrierung
Dieses Gerät wurde werksseitig kalibriert. Wird es gemäß der Gebrauchsanweisung
benutzt, ist ein regelmäßiges Kalibrieren nicht notwendig. Falls Sie Zweifel an der
Messgenauigkeit haben, wenden Sie sich an den Braun Kundendienst.
Was tun, wenn …
Problem Situation Maßnahme
Batterien sind leer. Neue Batterien einlegen.
ERR Messfehler/
Handhabungsfehler
Wiederholen Sie die Messung
wie im Punkt «Messung»
beschrieben. Sollte das Problem
weiterbestehen, kontaktieren Sie
den Braun Kundendienst oder
rufen Sie die Braun Helpline an.
– – – Aufpumpdruck über
320 mmHg
Wiederholen Sie die Messung.
Während der
Messung (beim
Entlüften der
Manschette),
können Sie ein
klickendes
Geräusch hören
– mit jedem
Herzschlag.
Das Gerät arbeitet mit
einer speziellen
Entlüftungs-Technik
(schrittweises Entlüften).
Nichts tun
6073426_BP1650_MN Seite 10 Montag, 4. Dezember 2006 9:20 09

11
Technische Daten
Modell: BP 1600 / BP 1650
Funktionsprinzip: Oszillometrische Methode
Anzeige: Flüssigkristall-Anzeige
Messbereich: 0–320 mmHg (Druckmessung)
40–199/min (Pulsmessung)
Blutdruck-Messung: 20 mmHg (minimaler diastolischer Wert)
300 mmHg (maximaler systolischer Wert)
Laborgenauigkeit: ± 3 mm Hg (Druckmessung)
± 5 % der Messergebnisse (Pulsmessung)
Problem Situation Maßnahme
Messergebnisse
von wieder-
holten
Messungen
differieren
beträchtlich.
Der Blutdruck ist ein
schwankender Wert.
Für gesunde Erwachsene
sind Abweichungen von
10–20 mmHg möglich.
Nichts tun
Manschette ist nicht
richtig angelegt.
Versichern Sie sich, dass das Gerät
wie folgt angelegt ist:
– auf der Innenseite des
Handgelenks
– ungefähr 2 cm unterhalb der
Handfläche
Messergebnisse werden
nicht konstant auf
Herzhöhe genommen.
Halten Sie das Gerät bei jeder
Messung auf Herzhöhe.
Sprechen, husten,
lachen, sich bewegen etc.
bei der Messung
beeinflusst das
Messergebnis.
Während der Messung
entspannen, ruhig bleiben, nicht
bewegen oder sprechen.
6073426_BP1650_MN Seite 11 Montag, 4. Dezember 2006 9:20 09

12
Klinische Genauigkeit: Entsprechend des AAMI-SP10 mit auskultatorischer
Referenz:
< 5 mmHg Systemabweichung
< 8 mmHg Standardabweichung
Aufpumpen: Automatisch
Entlüften: «Schrittweise»/Ablassventil
Batterien: 2 Batterien, Type LR 03 (AAA)
Betriebstemperatur: + 10 °C bis + 40 °C
Aufbewahrungstemperatur: – 20 °C bis + 60 °C
Luftfeuchtigkeit: Bis zu 85% rel. Luftfeuchtigkeit
Manschette: Geeignet für Handgelenksumfang von 13 bis 21 cm
Klinische Validierung: Entsprechend AAMI-SP10 mit auskultatorischer
Referenz. (Wichtig: Validierung gegen intra-arterielle
Messungen kann zu abweichenden Ergebnissen führen
– für Geräte, die gegen auskultatorische Referenz
kalibriert sind.)
Beim Einsatz des Gerätes außerhalb der festgelegten Temperatur- und Feuchtig-
keitsbereiche kann die technische Genauigkeit nicht sichergestellt werden.
Anwendungsteil des Typs BF
Änderungen vorbehalten.
Dieses Gerät entspricht folgenden Normen:
DIN EN 60601-1: 3/96 «Medizinische elektrische Geräte» –
Teil 1: Allgemeine Festlegungen für die Sicherheit
DIN EN 1060-1: 12/95, AMD 1 09/02 «Nichtinvasive Blutdruck-Messgeräte» –
Teil 1: Allgemeine Anforderungen
DIN EN 1060-3: 9/97 «Nichtinvasive Blutdruck-Messgeräte» –
Teil 3: Ergänzende Anforderungen für elektromechanische Blutdruck-Messgeräte
Dieses Gerät entspricht den Bestimmungen der EG-Richtline 93/42/EEC
(Richtlinie für medizinische Geräte).
0297
6073426_BP1650_MN Seite 12 Montag, 4. Dezember 2006 9:20 09

13
ELEKTRISCHE MEDIZINISCHE GERÄTE erfordern besondere Vorsichtsmaß-
nahmen, was die elektromagnetische Verträglichkeit (EMV) anbetrifft. Um
ausführliche Informationen über EMV-Richtlinien zu erhalten, wählen Sie die
Nummer des Braun Kundendienstes (siehe Seite 2).
Tragbare und mobile Hochfrequenz-Kommunikationsgeräte können die Funktions-
fähigkeit von ELEKTRISCHEN MEDIZINISCHEN GERÄTEN beeinträchtigen.
Dieses Gerät darf am Ende seiner Lebensdauer nicht mit dem Hausmüll
entsorgt werden. Die Entsorgung kann über den Braun Kundendienst oder
lokal verfügbare Rückgabe- und Sammelsysteme erfolgen.
Garantie
Für dieses Produkt übernehmen wir als Hersteller eine Garantie von 2 Jahren ab
Kaufdatum. Innerhalb dieser Garantiezeit beseitigen wir nach unserer Wahl durch
Reparatur oder Austausch des Gerätes unentgeltlich alle Mängel, die auf Material-
oder Herstellungsfehlern beruhen.
Die Garantie kann in allen Ländern in Anspruch genommen werden, in denen dieses
Braun Gerät von uns autorisiert verkauft wird.
Von der Garantie ausgenommen sind: Schäden durch unsachgemäßen Gebrauch,
normaler Verschleiß oder Abnutzung sowie Mängel, die den Wert oder die
Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen. Bei Eingriffen
durch nicht von uns autorisierte Braun Kundendienstpartner sowie bei Verwendung
anderer als Original Braun Ersatzteilen erlischt die Garantie.
Übergeben oder schicken Sie im Garantiefall das komplette Gerät mit Ihrer
Kaufquittung an ein autorisiertes Braun Kundendienstcenter. Die Anschrift für
Deutschland können Sie kostenlos unter 00800/27 28 64 63 erfragen.
6073426_BP1650_MN Seite 13 Montag, 4. Dezember 2006 9:20 09

14
Braun VitalScan Plus is a blood pressure monitor that has been developed for easy
and accurate blood pressure measurements from the wrist. The measuring accuracy
of Braun VitalScan Plus was tested at the time of manufacture and was proven by
clinical research in accordance with AAMI/ANSI-SP10.
What you should know about blood pressure
Blood pressure constantly changes throughout the day. It rises sharply in the early
morning and declines during the late morning. Blood pressure rises again in the
afternoon and finally drops to a low level at night. Also, it may vary in a short period
of time. Therefore, readings from successive measurements can fluctuate.
Blood pressure readings from a healthy 31-year old male, measured at 5-minute
intervals
Blood pressure measured in a doctor's office only provides a momentary value.
Repeated measurements at home better reflect one's actual blood pressure values
under everyday conditions.
Moreover, many people have a different blood pressure when they measure at home,
because they tend to be more relaxed than when in the doctor's office.
Regular blood pressure measurements taken at home can provide your doctor with
valuable information on your normal blood pressure values under actual «everyday»
conditions.
The World Health Organisation (WHO) has set up the following standard blood
pressure values when measured at resting pulse.
SYS
mm HG
140
120
100
60
65h12 18 0
80
DIA
mm HG
English
6073426_BP1650_MN Seite 14 Montag, 4. Dezember 2006 9:20 09

15
• To ensure accurate measuring results, carefully read these use instructions.
• This product is intended for household use only. Keep product and batteries away
from children.
• People suffering from cardiac arrhythmia, vascular constriction, arteriosclerosis in
extremities, diabetes or users of cardiac pacemakers should consult their doctor
before measuring their blood pressure themselves, since deviations in blood
pressure values may occur in such cases.
• If you are under medical treatment or taking any medication, please consult your
doctor first.
• The use of this blood pressure monitor is not intended as a substitute for
consultation with your doctor.
Blood
pressure (mmHg)
Normal values Mild hypertension Severe
hypertension
SYS = systole
= upper value
DIA = diastole
= lower value
up to 140
up to 90
140 – 180
90 – 110
over 180
over 110
6073426_BP1650_MN Seite 15 Montag, 4. Dezember 2006 9:20 09

16
Product description
A Display
B Memory button («memo»)
C Time/date button (BP 1650 only)
D Start/stop button
E Battery compartment
F Battery compartment cover
G Cuff
Inserting batteries
• Use alkaline batteries, type LR 03 (AAA) as supplied
with this product.
• Remove the battery compartment cover (F) and insert
two batteries with correct polarity (see symbol in the
battery compartment (E)).
• New batteries will provide approximately 200 measure-
ments.
• Only discard empty batteries. They should not be
disposed of in the household waste, but at appropriate
collection sites or at your retailer.
Key rules for accurate blood pressure
measurement
• Always take readings at the same time of day, ideally in
the morning, under the same conditions.
• Do not measure within 30 minutes after smoking, coffee
or tea consumption.
• Take off wrist watch and jewelry before fitting the
monitor on the measuring arm.
• While taking a measurement, sit down, relax, keep still,
especially the hand of the measuring arm, do not move
or speak.
SYS
mm Hg
mm Hg
DIA
6073426_BP1650_MN Seite 16 Montag, 4. Dezember 2006 9:20 09

17
• Hold the monitor at heart level.
• Wait approximately 3 minutes before repeating a
measurement.
Taking a measurement
1. Fasten the monitor on the palm side of your wrist,
roughly 2 cm below the palm line.
Make sure that the cuff (G) fits tightly.
2. Press the red start/stop button (D).
3. Hold the monitor at heart level.
The measurement starts automatically. While measure-
ment is in progress, do not move or speak.
2 cm
SYS
mm Hg
mm Hg
DIA
memo
6073426_BP1650_MN Seite 17 Montag, 4. Dezember 2006 9:20 09

18
4. At the end of the measurement, a beep sounds and the
reading is displayed:
Upper (systolic) value
Lower (diastolic) value
Pulse
5. Press the start/stop button to turn the product off.
Otherwise the product will turn off automatically after
2 minutes.
If at any time, you want to stop the measurement, press
the red start/stop button.
Memory function
After each measurement, the blood pressure monitor
automatically stores the reading in memory.
Please note that stored data will be erased if changing
batteries takes longer than 15 seconds.
Recalling stored readings
• To recall stored readings, first turn the device off.
• Then press the memory button («memo») (B).
The latest reading will be displayed.
• Repeatedly pressing the memory button will call up one
by one all stored readings.
• To exit the memory mode, turn the device off by
pressing the start/stop button.
Puls
1/min
SYS
mm Hg
mm Hg
DIA
SYS
mm Hg
mm Hg
DIA
memo
mm Hg
DIA
memo
6073426_BP1650_MN Seite 18 Montag, 4. Dezember 2006 9:20 09

19
BP 1600: The readings of the last 10 measurements are stored in memory.
BP 1650: The readings of the last 20 measurements with time and date are stored
in memory. The lower display line successively shows date, time and
pulse of the respective measurement.
Setting time and date (BP 1650 only)
• Push the time/date button (C). The lower display line shows «Time» and
flashing digits in the «hour» position. To adjust the hours, repeatedly
push the «memo» button.
• Push button (C) again: The minutes digits will flash. Again, repeatedly
push the «memo» button to adjust the minutes.
• Push button (C) again to adjust the date: The lower display line shows
«Date» and flashing digits in the month position. Adjust the month by
repeatedly pushing the «memo» button.
• Push button (C) again: The day digits will flash. Again, repeatedly push
the «memo» button to adjust the day.
• To exit the time and date setting mode, push button (C).
• Otherwise the device automatically turns off after 2 minutes and
activates the settings made so far.
Date
Time
Puls
1/min
mm Hg
memo
mm Hg
DIA
memo
Time
Time
Time
6073426_BP1650_MN Seite 19 Montag, 4. Dezember 2006 9:20 09

20
Storage and cleaning
Clean the product with a soft, slightly damp cloth. Stains on the cuff (G) can be
carefully removed with a damp cloth. Do not wash or dry clean the cuff. Do not store
the product in a place exposed to direct sunlight or high humidity.
Calibration
This product has been calibrated at the time of manufacture. If used according to
the use instructions, periodic recalibration is not required.
If at any time, you question the measuring accuracy, please contact a Braun Service
Centre.
What to do if ...
Problem Reason Solution
Batteries are flat. Insert new batteries.
ERR Measurement /
handling error
Repeat measurement as
described under «Taking a
measurement». If problem
persists, contact a Braun Service
Centre or call the Braun Helpline.
– – – Inflation above
320 mmHg
Repeat measurement.
While measuring
(during deflation
of the cuff),
you can hear a
clicking sound
with every
detected
heartbeat.
The device works with a
special deflation
procedure (stepwise
deflation).
none
6073426_BP1650_MN Seite 20 Montag, 4. Dezember 2006 9:20 09
