Bticino 391773 User manual

391773
LE04787AB-01CB-12W19
IP Box Camera
Guida Rapida• Quick Start Guide

2
IP Box Camera
IT ITALIAN 3
GB ENGLISH 31

3
Tc Box IP
Guida Rapida
Indice
1 Accessori ........................................................................................................................................ 4
2 Introduzione generale ............................................................................................................................. 5
2.1 Panoramica ........................................................................................................................................ 5
2.2 Caratteristiche..................................................................................................................................... 5
2.3 Speciche ........................................................................................................................................ 6
3 Telaio ........................................................................................................................................ 13
3.1 Pannello posteriore............................................................................................................................ 13
3.2 Pannello laterale ................................................................................................................................. 15
3.3 Pannello anteriore.............................................................................................................................. 15
4 Installazione ........................................................................................................................................ 16

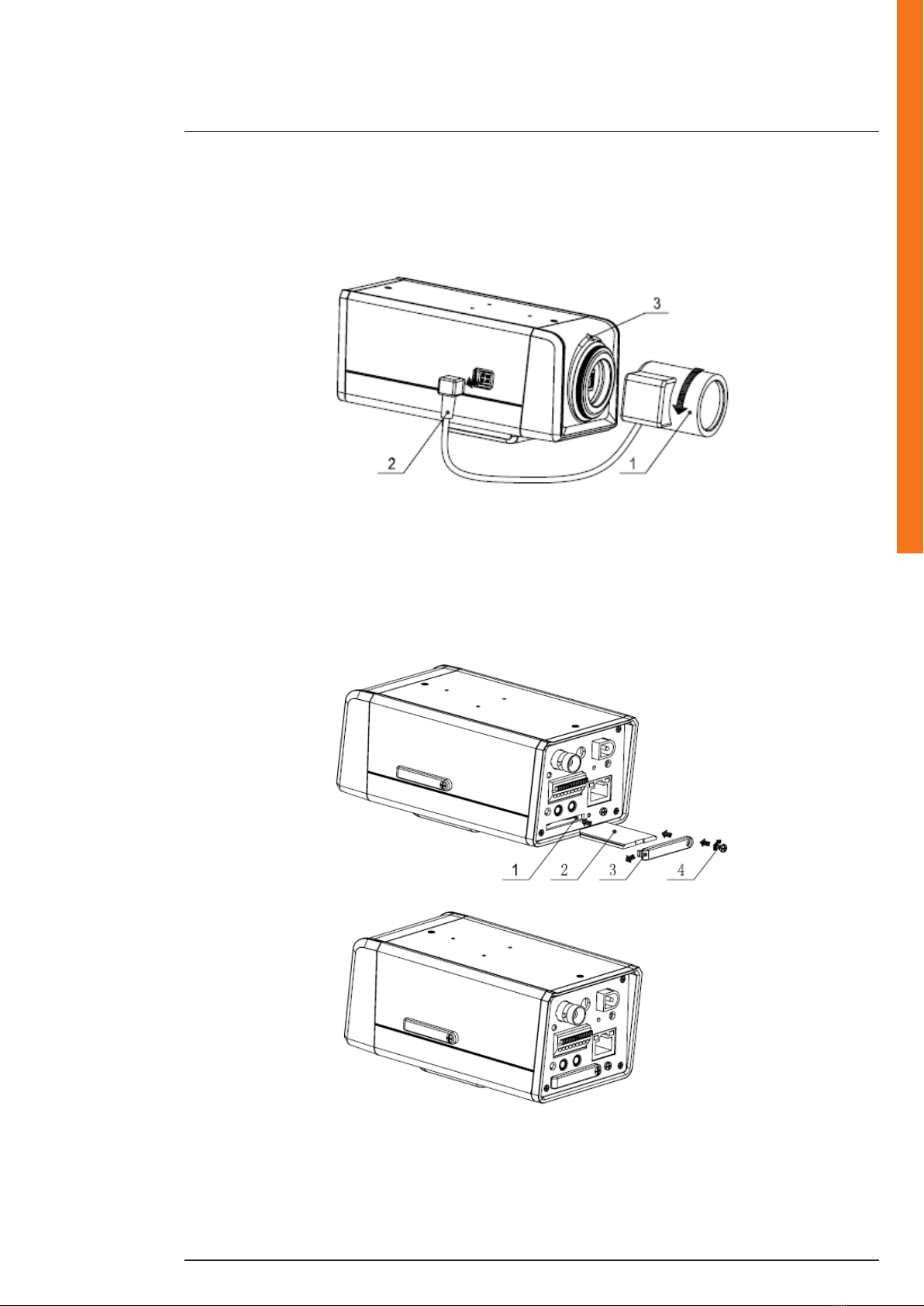

4.1 Installazione della lente ................................................................................................................. 16
5 Strumento di congurazione rapida .................................................................................................... 19
5.1Prima connessione ............................................................................................................................. 19
6 Connessione a un dispositivo e apertura dell’applicazione Web .................................................... 27
6.1Congurazione del PC........................................................................................................................ 27

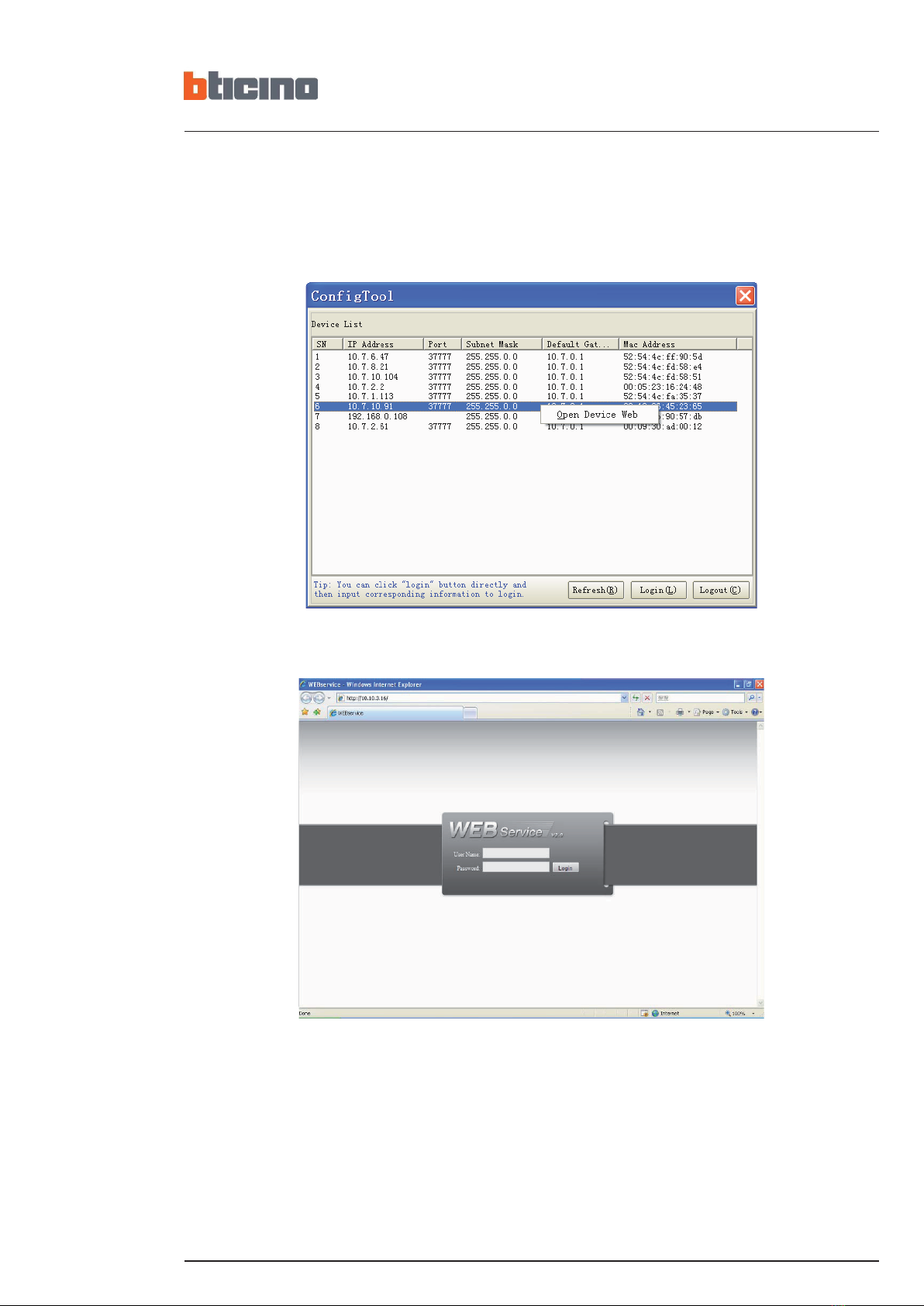

6.2Connessione con lo strumento di ricerca ....................................................................................... 28
6.3Collegamento con Internet Explorer............................................................................................... 29
6.4Connessione ........................................................................................................................................ 29
Istruzioni per la sicurezza
Il prodotto deve essere installato attenendosi alle regole di installazione, preferibilmente da parte di un elettricista qualicato. L’installazione e l’utilizzo scorretti possono
comportare rischi di scossa elettrica o incendio.
Prima di eettuare l’installazione, leggere le istruzioni e prendere in considerazione il luogo specico in cui il prodotto sarà montato.
Non aprire, smontare, alterare o modicare il dispositivo salvo specicatamente richiesto dalle istruzioni. Tutti i prodotti Bticino devono essere aperti e riparati esclusivamente da
personale qualicato ed approvato da Bticino. Qualsiasi eventuale apertura o riparazione non autorizzata causerà l’annullamento di ogni responsabilità, diritto di sostituzione e
garanzia.
Utilizzare esclusivamente accessori di marca Bticino.
IT

4
1 Accessori
Nome Qtà
Telecamera IP 1
Adattatore di alimentazione da 12 V 1
Guida rapida all'installazione 1
CD 1

5
Tc Box IP
Guida Rapida
2 Introduzione generale
2.1 Panoramica
Questo dispositivo integra una telecamera tradizionale e la tecnologia dei video in rete. Consente la raccolta, la
trasmissione e l'archiviazione di dati audio e video. Può collegarsi direttamente alla rete senza alcun dispositivo ausiliario.
Questo dispositivo usa la tecnologia di compressione video H.264 standard, che garantisce la massima qualità dei video.
Può essere usato autonomamente o in una rete. Se usato autonomamente, può essere collegato alla rete e usato da un
client della rete.
2.2 Caratteristiche
Gestione degli utenti Ogni gruppo ha diritti di utente diversi, e ogni utente appartiene a un gruppo.
Il diritto di utente non può essere superiore al diritto di gruppo.
Trasmissione dati Supporta la trasmissione di dati nella rete tramite cavo Ethernet.
Funzione di archiviazione
Supporta la funzione di backup su server centrale in base alla congurazione e all'impostazione
di allarmi o programmazione.
Supporta la registrazione tramite Web e archivia i le registrati nel PC client.
Supporta l'hot swap (sostituzione del disco con dispositivo in funzione) della scheda SD locale.
Funzione di allarme
Risponde in tempo reale all'ingresso di un allarme locale e al rilevamento video secondo
l'impostazione di attivazione predenita, ed emette avvisi audio (consente all'utente di
preregistrare le audio).
Realizza rilevamenti video in tempo reale come rilevamento movimento, mascheramento
telecamera e perdita video.
Monitor di rete
Supporta la trasmissione di dati audio/video su un canale al terminale di rete.
Supporta al massimo 10 connessioni.
Adotta i seguenti protocolli di trasmissione audio e video: HTTP, TCP, UDP, MULTICAST, RTP/RTCP,
eccetera.
Supporta l'accesso Web.
Gestione di rete
Congurazione e gestione tramite Ethernet.
Supporta la gestione dei dispositivi tramite Web.
Supporta svariati protocolli di rete.
Dispositivi periferici Supporta la connessione ai dispositivi periferici tramite la porta RS232.
Supporta la trasmissione di dati trasparente tramite porta seriale (RS232/RS485).
Alimentazione Adattatore di alimentazione esterno. Ingresso 12V DC.
PoE
Supporta Power over Ethernet (PoE). Conforme alla norma IEEE802.3af.
Collegare il dispositivo allo switch o al router che supporta la funzione PoE per alimentare la
rete.
Per garantire prestazioni adeguate, vericare che l'alimentazione fornisca almeno 6,4 W.
Funzione di assistenza
Interruttore automatico modalità Day/Night.
Supporta informazioni sulle risorse del sistema e visualizza in tempo reale lo stato di
funzionamento.
Supporta la funzione di registro.
Supporta la funzione Watermark (Filigrana) per i video.

6
2.3 Speciche
2.3.1 Prestazioni
Modello
Parametro
Rif. 391773
Telecamera
Tipo sensore Sony Super HAD CCD 1/3"
Pixel PAL: 795 (H) x 596 (V)
Modalità lente Supporto CS
Formato data video PAL
Otturatore 1/50 - 1/10000 s
Illuminazione min. 0,1 Lux/F 1,2
Iride automatica Iride DC
Uscita analogica BNC
SNR > 50 dB
Video
Standard PAL: Da 1 f/s a 25 f/s
Capacità di codica H.264
Sequenza di bit di codica D1 (704 x 576 /704 x 480)
HD1 (352 x 576 / 352 x 480)
CIF (352 x 288 / 352 x 240)
QCIF (176 x 144 / 176 x 128)
Velocità di registrazione video PAL: Da 1 f/s a 25 f/s per un canale, regolabile
Capacità di rete Supporta al max. il monitoraggio simultaneo da parte di 10 utenti della rete
Potenza assorbita < 5 W
Alimentazione DC 12 V o PoE
Temperatura Da - 10°C a + 55°C
Umidità di esercizio ambientale Dal 10% al 90%
Dimensioni (H x L x P) 141,4 mm x 141,4 mm x 111,5 mm

7
Tc Box IP
Guida Rapida
2.3.2 Specica delle funzioni
Speciche Nota
Processo video CCD
Controllo della compensazione della
retroilluminazione Automatico
Regolazione del bilanciamento del
bianco N/D
Regolazione del contrasto Automatica
Regolazione della luminosità Automatica
Controllo dell'otturatore elettronico Automatico
Commutatore colore/BN (Day/Night)
Automatico
Nota:
il commutatore colore/BN (Day/Night) qui è un
commutatore elettronico. Il sistema elimina i componenti
di colore e mantiene quelli in bianco/nero. Non è un
commutatore di ltri.
Video
Risoluzione D1/HD1/CIF/QCIF
Compressione video Formato di codica/decodica H.264
Rilevamento movimento
18 x 22 pix come unità macro
Supporta 396 zone di rilevamento
Il livello di sensibilità varia da 1 a 6
Flusso doppio D1 in tempo reale a 1 canale + CIF a 1 canale
Audio Audio bidirezionale Audio bidirezionale. Ritardo entro 200 ms.
Ascolto audio Ascolto audio. Ingresso MIC a 1 canale
Rete
Accesso Web tramite browser IE
Funzione di composizione PPPoE
DHCP fornisce automaticamente l'indirizzo IP
DDNS
Funzione e-mail SMTP
Sincronizzazione ora NTP
Analisi dominio DNS
Filtro indirizzo IP
Registrazione
Modalità Registrazione Supporta al massimo 6 periodi
(Il prodotto di questa serie non supporta questa funzione).
Registrazione manuale
Dopo aver abilitato la registrazione manuale,
indipendentemente dal fatto che il sistema sia in stato
di allarme o programmazione o meno, il sistema inizia
comunque a registrare.
Registrazione allarme Il sistema abilita automaticamente la funzione di
registrazione quando si verica l'allarme
Registrazione rilevamento
movimento
Quando il video cambia, il sistema abilita automaticamente
l'operazione di registrazione
OSD
Visualizzazione titolo ora
Sono disponibili 255 strati
- è lo strato di fondo e 255 è lo strato superiore
- signica completamente trasparente mentre 255 è opaco
Visualizzazione titolo canale Consultare le informazioni precedenti
Maschera per privacy Supporta al massimo 8 zone

8
Speciche Nota
Archiviazione
Archiviazione su Micro SD locale Supporta una scheda ad alta/bassa velocità
Basata su archiviazione di rete SDK Supportata
Allarme
Uscita allarme di rete/allarme locale Uscita allarme di rete/allarme locale a 1 canale
Ingresso allarme di rete/allarme
locale Ingresso allarme di rete/allarme locale a 2 canali
Gestione evento
Attiva l'allarme tramite rilevamento
movimento o ingresso esterno
Abilitare la funzione di preregistrazione quando si attiva
l'allarme
Carica e-mail dell'immagine. Carica automaticamente
Invia un avviso di allarme tramite
e-mail, HTTP e porta esterna.
Supporta l'anti-interferenza quando l'allarme si verica con
frequenza
Supporta un'archiviazione nella
memoria tampone a breve tempo dei
video prima o dopo l'allarme
La preregistrazione è di 2 Mbyte Video archiviati in
memoria tampone da 5 s
Controllo Controllo PTZ RS485 Supporta la via di comunicazione semi-duplex
Aggiornamento on-line Aggiornamento remoto della rete Usa il tool di aggiornamento
Gestione del dispositivo Estremità client della rete Accede al software dell'estremità del client nel PC per monitorare l'IPC
Congurazione dei parametri
L'IPC fornisce informazioni su dispositivo e video, congurazione COM, di registrazioni, di
rilevamento movimento, di allarme nonché interfacce di informazioni OSD per modicare la
congurazione del sistema.
L'IPC fornisce informazioni sul funzionamento come porta utente, registro, stato, gestione utenti,
congurazione e-mail, modica data
Registro
Il sistema può registrare la registrazione del registro di un evento importante
Registra le seguenti informazioni:
funzionamento sistema, funzionamento congurazione, evento allarme, gestione registrazioni,
gestione utente, cancella registro
Filigrana Per evitare modiche indesiderate dei video
Alimentazione Alimentazione 12 V DC

9
Tc Box IP
Guida Rapida
2.3.3 Impostazione predenita di fabbrica
Fare riferimento allo schema seguente per informazioni sull'impostazione predenita di fabbrica.
Tipo di congurazione delle funzioni Nome elemento Impostazione predenita
General Setup (Congurazione
generale)
Date format (Formato data) Y-M-D (A-M-G)
DST Disable by default (Disabilita in modo
predenito)
Date separator (Separatore di data) ‘ _ ’
Time format (Formato ora) 24H
Language (Lingua) English (Inglese)
When HDD is full (Quando l'HDD è pieno) Overwrite (Sovrascrivi)
Record duration (Durata registrazione) 60 min
Device No. (Dispositivo n.) 8
Video type (Tipo di video) PAL
Encode Setup
(Congurazione
di codica)
Main stream
(Flusso principale)
Channel (Canale) Channel01 (Canale01)
Compression (Compressione) H.264
Enable audio and video (Abilita audio e video)
General bit stream (Sequenza di bit
generale) Main stream (Flusso principale)
Resolution (Risoluzione) D1
Frame rate (Frequenza fotogrammi) 25
Bit stream control (Controllo della
sequenza di bit) CBR
Bit stream value (Valore della sequenza
di bit) 2048
I frame interval control (Controllo
dell'intervallo fotogramma I) 50
Extra stream
(Flusso
secondario)
Extension stream (Flusso di estensione) Main stream (Flusso principale)
Audio/Video enable (Abilita audio/video) Enable audio and video (Abilita audio e video)
Resolution (Risoluzione) CIF
Frame rate (Frequenza fotogrammi) 25
Bit stream control (Controllo della
sequenza di bit) VBR
Quality (Qualità) High (Alta)
Bit stream value (Valore della sequenza
di bit) 512
I frame interval control (Controllo
dell'intervallo fotogramma I) 50
Image color (Colore immagine)
Brightness: (Luminosità:) 50
Contrast: (Contrasto:) 50
Saturation: (Saturazione:) 50
Hue: (Tonalità:) 50
Watermark (Filigrana)
Enable (Abilita)
Stream type: (Tipo usso:) All (Tutti)
Type: (Tipo:) Character (Carattere)
Character: (Carattere): Digital CCTV (CCTV
digitale)
Privacy Mask (Maschera per privacy) Never (Mai)
Time title (Titolo ora) Enable (Abilita). OSD transparent (read-only):0
(Trasparenza OSD (sola lettura):0)
Channel title (Titolo canale) Enable (Abilita). OSD transparent (read-only):0
(Trasparenza OSD (sola lettura):0)

10
Tipo di congurazione delle funzioni Nome elemento Impostazione predenita
Schedule setup (Congurazione
programmazione)
Channel (Canale) Ch01 (Can01)
Pre-record (Preregistrazione) 5 seconds (5 secondi)
Time Setup
(Impostazione ora)
Start Time (Ora di
inizio) 0:00:00
End-time (Ora di
ne) 23:59:59
Record
(Registrazione)
Period 1 (Periodo 1): Enable motion
detection/alarm (Abilita rilevamento
movimento/allarme)
Snapshot
(Istantanea)
Period 1: (Periodo 1:) Enable motion
detection/alarm (Abilita rilevamento
movimento/allarme)
Week (Settimana) Sunday (Domenica)
RS232 Setup (Impostazione RS232)
Option (Opzione) COM01
Function (Funzione) Console
Data bit (Bit di dati) 8
Stop bit (Bit di stop) 1
Baud rate (Velocità in baud) 115200
Parity (Parità) None (Nessuna)
Network setup (Impostazione di rete)
Ethernet Port 01 (Porta 01)
DHCP Disable (Disabilita)
IP address (Indirizzo IP) 192.168.1.108
Subnet mask (Maschera di sottorete) 255.255.0.0
Gateway 192.168.0.1
Device name (Nome dispositivo) Device factory default name (Nome
predenito in fabbrica del dispositivo)
TCP port (Porta TCP) 37777
HTTP port (Porta HTTP) 80
UDP port (Porta UDP) 37778
Max connection (Max. connessioni) 10
Network transmission QoS (Trasmissione
di rete Qos) Disable (Disabilita)
Remote host (Host remoto) Multiple broadcast group (Gruppo di
trasmissione multipla)
IP address (Indirizzo IP) 239.255.42.42
Port (Porta) 36666
Email setup (Impostazione e-mail) Enable (Abilita)
Multiple DDNs (DDN multipli) Disable (Disabilita)
NAS setup (Impostazione NAS) Disable (Disabilita)
NTP setup (Impostazione NTP) Disable (Disabilita)
IP Filter (Filtro IP) Disable (Disabilita)

11
Tc Box IP
Guida Rapida
Tipo di congurazione delle funzioni Nome elemento Impostazione predenita
Alarm setup (Impostazione allarme)
Event type (Tipo evento) Local alarm (Allarme locale)
Alarm input (Ingresso allarme) Input 01, disable (Ingresso 01, disabilita)
Type (Tipo) Normal open (Normalmente aperta)
Period Setup (Impostazione periodo)
Period: (Periodo:) Start time 0:00:00 End time
23:59:59 Period 1:enable Week: (Ora di inizio
0:00:00 Ora di ne 23:59:59 Periodo 1:abilita
Settimana:) Sunday (Domenica)
Anti-dither (Antivibrazione) 0 second (0 secondi)
Alarm output (Uscita allarme) Disable (Disabilita)
Alarm latch (Blocco allarme) 10 seconds (10 secondi)
Record channel (Registra canale) 1, enable (1, abilita)
Record latch (Blocco registrazione) 10 seconds (10 secondi)
Send email (Invia e-mail) Enable (Abilita)
PTZ activation (Attivazione PTZ)
Disable (Disabilita)
Event type: (Tipo evento:) never (mai)
Address: (Indirizzo:) 0
Capture (Acquisisci) Disable (Disabilita)
Video detection (Rilevamento video)
Event type (Tipo evento) Motion detection (Rilevamento movimento)
Channel (Canale) Ch01, Disable (Can01, disabilita)
Sensitivity (Sensibilità) 3
Time period setup (Impostazione periodo
di tempo)
Period: (Periodo:)
Start time 0:00:00 (Ora di inizio 00:00:00)
End time 23:59:59 (Ora di ne 23:59:59)
Period 1:enable (Periodo 1:abilita)
Week: (Settimana:) Sunday (Domenica)
Anti-dither (Antivibrazione) 5 seconds (5 secondi)
Alarm output (Uscita allarme) Disable (Disabilita)
Alarm latch (Blocco allarme) 10 seconds (10 secondi)
Record channel (Registra canale) Disable (Disabilita)
Record latch (Blocco registrazione) 10 seconds (10 secondi)
Send email (Invia e-mail) Disable (Disabilita)
PTZ activation (Attivazione PTZ)
Event type: (Tipo evento:) Never (Mai)
Address: (Indirizzo:) 0
Disable (Disabilita)
Capture (Acquisisci) Disable (Disabilita)
PTZ Setup (Impostazione PTZ)
Channel (Canale) Ch01 (Can01)
Protocol (Protocollo) DH-SD1
Address (Indirizzo) 1
Baud rate (Velocità in baud) 9600
Data bit (Bit di dati) 8
Stop bit (Bit di stop) 1
Parity (Parità) None (Nessuna)
Default and Backup
(Default e backup)
All (Tutti) Disable (Disabilita)
General (Generale) Disable (Disabilita)
Encode (Codica) Disable (Disabilita)
Schedule (Programmazione) Disable (Disabilita)
RS232 Disable (Disabilita)
Rete Disable (Disabilita)

12
Tipo di congurazione delle funzioni Nome elemento Impostazione predenita
Default and Backup
(Default e backup)
Allarme Disable (Disabilita)
Video detection (Rilevamento video) Disable (Disabilita)
Camera (Telecamera) Disable (Disabilita)
Maintain (Mantenimento) Disable (Disabilita)
Channel No. (Canale n.) Disable (Disabilita)
Advanced (Avanzate)
Abnormity
(Anomalia)
Even Type (Tipo
evento) No disk, Disable (Disco assente, disabilita)
Alarm Output
(Uscita allarme) Disable (Disabilita)
Alarm Latch (Blocco
allarme) 10 seconds (10 secondi)
Send email (Invia
e-mail) Disable (Disabilita)
User account (Account utente)
admin/admin (reusable) (admin/admin
(riutilizzabile))
888888/888888(reusable) (riutilizzabile)
666666/666666(reusable) (riutilizzabile)
default
Snapshot
(Istantanea)
Channel (Canale) Ch01 (Can01)
Snapshot mode
(Modalità
Istantanea)
Snapshot_Timing (Temporizzazione_
istantanea)
Frame rate
(Frequenza
fotogrammi)
1 f/s
Resolution
(Risoluzione) D1
Quality (Qualità) 60%
Auto maintain
(Mantenimento
automatico)
Auto reboot
(Riavvio
automatico)
2.00 each day (2.00 ogni giorno)
Auto delete old
les (Cancellazione
automatica dei le
vecchi)
Never (Mai)
Camera cong (Congurazione
telecamera)
Channel (Canale) 1
Exposure Mode (Modalità Esposizione) Automatico
Night Vision (Visione notturna) Color (Colore)
Backlight Compensation (Compensazione
retroilluminazione) O (Disabilitata)
Auto Iris (Iride automatica) O (Disabilitata)
Bilanciamento bianco Automatico
Signal Type (Tipo segnale) Inside (Interno)
Mirror (Specchio) N/A (N/D)
Rotate (Ruota) N/A (N/D)
Auto Registration (Registrazione
automatica)
Enable (Abilita) Disable (Disabilita)
SN (N. seriale) 1
IP 0.0.0.0
Port (Porta) 7000
DNS Setup (Congurazione DNS) DNS 221.123.33.228
Alternative DNS (DNS alternativo) 221.12.1.228

13
Tc Box IP
Guida Rapida
3 Telaio
3.1 Pannello posteriore
Di seguito è mostrato il pannello posteriore.
Fare riferimento allo schema seguente per informazioni dettagliate.
Nome interfaccia Connettore Funzione
VIDEO OUT Porta uscita video BNC Uscita segnale video analogico.
12 V DC Porta alimentazione Porta alimentazione.
Ingresso 12 V DC.
STATUS
Spia
Spia rossa
Riavvio sistema: spia rossa accesa
Modalità Sicurezza: spia rossa lampeggiante
Aggiornamento di sistema: spia rossa lampeggiante
Spia verde
Stato di funzionamento normale: spia verde accesa.
Visualizzazione stato di registrazione: se in fase di
registrazione, spia verde lampeggiante.
WLAN
Spia La serie attuale non supporta ancora questa funzione.
1Porta ingresso
allarme
Porta per ingressi/
uscite
Porta ingresso allarme 1.
Riceve il segnale dal dispositivo di allarme esterno.
2Porta ingresso
allarme
Porta per ingressi/
uscite La serie attuale non supporta ancora questa funzione.
NO
C
Uscita allarme a
1canale
Porta uscita allarme.
Invia un segnale di allarme al dispositivo di allarme.
NO: porta di uscita allarme normalmente aperta.
C: porta comune uscita allarme.
G GND Porta messa a terra ingresso allarme.
APorta RS485 Porta RS485-.
BPorta RS485+.
RX Porta RS232 Porta RS232 RX (ricezione).
TX Porta RS232_TX (trasmissione).

14
Nome interfaccia Connettore Funzione
RESET Pulsante RESET
Ripristina l'impostazione predenita in fabbrica.
Quando il sistema funziona normalmente (la spia
dell'alimentazione è rossa), premere il pulsante RESET per
almeno 5 secondi e il sistema tornerà all'impostazione
predenita di fabbrica.
AUDIO OUT Porta uscita audio Porta per jack da 3,5
mm uscita audio. Porta uscita audio.
AUDIO IN Porta ingresso audio Porta per jack da 3,5
mm ingresso audio. Porta ingresso audio.
LAN Porta rete Porta Ethernet Collegare il cavo Ethernet standard.
Supporta la funzione PoE.
SD Porta per scheda SD
Collegare la scheda SD.
Nota:
quando si installa la scheda SD:
vericare che la scheda in uso non sia in modalità di
scrittura, quindi installarla nella telecamera.
Quando si rimuove la scheda SD: vericare che la scheda in
uso non sia in modalità di scrittura,
in caso contrario si può vericare una perdita di danni o un
danno alla scheda. Prima dell'hot swap (sostituzione del
disco con dispositivo in funzione), arrestare la registrazione.
GND Vericare che il dispositivo sia saldamente messo a terra.

15
Tc Box IP
Guida Rapida

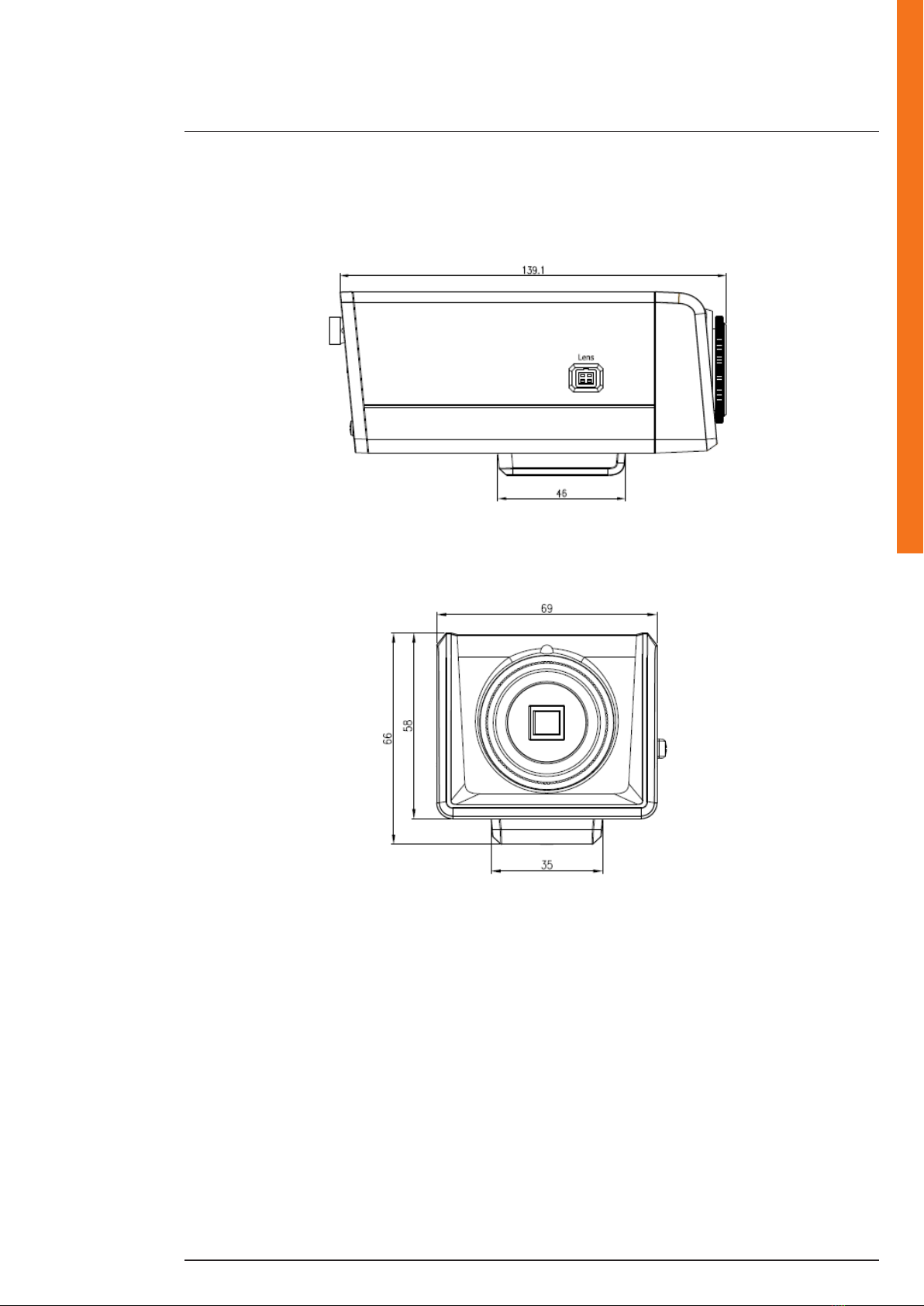

3.2 Pannello laterale
Di seguito è mostrato il pannello laterale.
3.3 Pannello anteriore
Di seguito è mostrato il pannello anteriore.

16
4 Installazione
4.1 Installazione della lente
4.1.1 Installazione della lente con iride automatica
Seguire la procedura riportata di seguito per installare la lente con iride automatica.
1- Rimuovere il cappuccio protettivo del sensore del dispositivo e allineare la lente nella posizione di installazione
corretta. Ruotare la lente in senso orario nché non risulta saldamente ssata.
2- Inserire la spina del cavo della lente nella presa della lente automatica nel pannello laterale.
3- Quando è ∞, è possibile ruotare la vite di regolazione per tarare il cerchio focale e regolare la distanza focale.
4.1.2 Installazione manuale delle lenti
Installazione delle lenti di tipo C
- Rimuovere il cappuccio protettivo del sensore; usare un cacciavite a stella per rimuovere la vite accanto al cerchio
focale.
- Ruotare in senso antiorario per spostare il cerchio focale di alcuni millimetri.
- Mettere a fuoco manualmente.
- Usare un cacciavite a stella per riavvitare saldamente la vite. Fissare il cerchio focale.
- Installare l'adattatore C/CS alla telecamera.
- Inne, allineare la lente nella posizione corretta. Ruotare la lente in senso orario nché non risulta saldamente ssata.
Installazione delle lenti di tipo CS
- Rimuovere il cappuccio protettivo del sensore; usare un cacciavite a stella per rimuovere la vite accanto al cerchio focale.
Ruotare in senso antiorario per spostare il cerchio focale alla ne; ora è possibile mettere a fuoco manualmente.
- Usare un cacciavite a stella per riavvitare saldamente la vite. Fissare il cerchio focale.
- Inne, allineare la lente nella posizione corretta. Ruotare la lente in senso orario nché non risulta saldamente ssata.

17
Tc Box IP
Guida Rapida
4.1.3 Rimozione lenti
Seguire la procedura riportata di seguito per rimuovere la lente.
1- Ruotare la lente in senso antiorario e rimuoverla dalla telecamera.
2- Staccare la spina del cavo della lente automatica dalla presa della lente automatica.
3- In caso di assenza di lenti, riposizionare il cappuccio di protezione sul sensore per proteggerlo.
4.1.4 Installazione scheda SD
Seguire la procedura riportata di seguito per installare la scheda SD.
1- Usare un cacciavite per allentare la vite del cappuccio protettivo della scheda SD nel pannello posteriore e quindi
rimuovere il cappuccio protettivo della scheda SD dalla telecamera.
2- Installare la scheda SD nella telecamera nella posizione di installazione corretta.
3- Rimontare il cappuccio protettivo della scheda SD.
4- Usare un cacciavite per avvitare la vite del cappuccio protettivo della scheda SD per ssarla saldamente nella
telecamera.

18
4.1.5 Rimozione scheda SD
Seguire la procedura riportata di seguito per rimuovere la scheda SD.
1- Usare un cacciavite per allentare la vite del cappuccio protettivo della scheda SD nel pannello posteriore. Rimuovere il
cappuccio dalla telecamera.
2- Seguire la direzione della scheda SD per rimuoverla.
3- Inserire il cappuccio protettivo della scheda SD.
4- Usare il cacciavite per avvitare la vite di ssaggio del cappuccio protettivo.
4.1.6 Porta I/O
12
1 Installazione cavo
Seguire la procedura riportata di seguito per installare il cavo.
- Usare un cacciavite piatto per premere il pulsante corrispondente alla scanalatura del cavo.
- Inserire il cavo nella scanalatura e rilasciare il cacciavite.
2 Rimozione cavo
Seguire la procedura riportata di seguito per rimuovere il cavo.
- Usare un cacciavite piatto per premere il pulsante corrispondente alla scanalatura del cavo.
- Rimuovere il cavo dalla scanalatura e rilasciare il cacciavite.
Cacciavite
piatto
Cavo

19
Tc Box IP
Guida Rapida
1234 5 6
5 Strumento di congurazione rapida
Lo strumento di congurazione rapida consente di cercare l'indirizzo IP di un dispositivo, anche se si trova in un altro
segmento (telecamere, DVR, NVR, encoder e decoder) e di modicarlo. Lo strumento di congurazione è disponibile sul
CD fornito con il prodotto.
Consente anche di aggiornare il software o di modicare alcuni parametri.
Questo strumento viene usato per collegare soltanto dispositivi con un indirizzo IP nello stesso segmento.
5.1. Prima connessione
5. 1.1 Connessione con lo strumento di congurazione (per cambiare l'indirizzo IP o aggiornare il software interno del
dispositivo)
Per aprire il software, fare doppio clic sull'icona "CongTool.exe" nel CD fornito con il prodotto.
Per cercare dispositivi collegati alla rete:
- Fare clic sul pulsante "Refresh" (Aggiorna); lo strumento cerca i dispositivi collegati alla rete e li visualizza sotto forma di
elenco.

Descrizione
1Numero
2Indirizzo IP del dispositivo
3Porta TCP del dispositivo
4Maschera di sottorete del dispositivo
5Gateway predenito del dispositivo
6Indirizzo MAC del dispositivo
7Aggiornamento elenco
8Accesso al menu di congurazione di rete della telecamera
9Disconnessione dal menu di congurazione di rete della telecamera
789

20
Per collegarsi a un dispositivo e aprire l'applicazione Web:
- Evidenziarlo (un clic sull'elenco).
- Fare clic con il tasto destro sulla riga evidenziata.

- Fare clic su "Open Device Web" (Apri Web del dispositivo).
- Si apre la seguente pagina Web:

Se la connessione non riesce:
- la telecamera non possiede un indirizzo IP nello stesso segmento del PC (vedere capitolo 5.1.2 per modicarlo),
- oppure i parametri di sicurezza di Internet Explorer non sono impostati correttamente (consultare il capitolo 6 per
modicarli).
