BWT INTEGRAL Installation guide

Contenu du colis et caractéristiques de votre adoucisseur
Scope of delivery and softener features
Voir chapitre I STALLATIO - VUE D'E SEMBLE de la notice (mêmes numéros de repères). Fournis de
série : l'adoucisseur (repère 1 ) avec son coffret de commande (2) alimenté électriquement (6), son bac à sel
(3) surmonté de la trappe (4) et contenant le régulateur à saumure (5).
See chapter INSTALLATION - OVE VIEW ofthe instruction manual (same item numbers).
Supplied: the softener (item 1) with its controller unit (2) and power supply (6), its salt tank (3) covered by the lid (4) and
holding the brine valve (5).
I ITIAL
Réf. S2011 097 DUAL
Réf. S2011 099 I TEGRAL
Réf. S20111 01
BIO 22
Réf. S20111 90
BIO 30
Réf. S2011 200
Préfiltre (7)
Prefilter
2
Evacuations
& siphon
(8 - 1 0 - 11 )
Bypass (1 2)
H
L
P
Filtre intégré dans l'adoucisseur
Filter included in the softener
on fourni
Not supplied
Largeur ( length ) L = 41 cm
Hauteur ( height ) H = 11 0 cm
Profondeur ( depth ) P = 53,5 cm
Monobloc avec deux réductions
Monobloc with two reduction fittings
A assembler
To be assembled
Flexibles entrée / sortie (1 3)
IN & OUT flexible hoses
Connexion 3/4'', longueur 80 cm
3/4'' connection, 80 cm long
Volume de résine
esin volume
22 litres 22 litres 22 litres 30 litres
Stockage de sel
Salt storage
1 25 kg 1 25 kg 1 25 kg 1 20 kg
Evacuation vanne (8) - longueur 1 ,6 m - diamètre intérieur 1 2 mm
Valve evacuation (8) - 1.6 m long - inner diameter 12 mm
Trop-plein bac à sel (1 0) - longueur 1 ,6 m - diamètre intérieur 1 5 mm
Salt tank overflow (10) - 1.6 m long - inner diameter 15 mm
S901 2468 - REV 201 6-09-06
Egalement fourni : tube d'aspiration de saumure (9) - longueur 2 m - diamètre intérieur 6 mm
Also supplied: brining tube (9) - 2 m long - inner diameter 6 mm
4
3
6Régulateur à saumure (5)
non représenté.
Brine valve (5) not drawn.
Réglage flotteur*
Float height*
11 0 mm 11 0 mm 11 0 mm 1 70 mm
* Régler le régulateur à saumure (5), chapitre I STALLATIO
* Set the brine valve (5), chapter INSTALLATION P OCEDU E
1
CONNEXIONS DES CÂBLES (Cables connections)
Sonde de chloration (si applicable)
Chlorination cell (ifapplicable)
Compteur
Water meter
Marron (braun)
Bleu (blue)
Bleu (blue)
oir (black)
Rouge (red)
Bleu (blue)
I ITIAL DUAL I TEGRAL / BIO 22 BIO 30
IMPORTANT :
Modèles
DUAL
I TEGRAL
BIO 22
BIO 30
Filtre intégré
dans l'adoucisseur
Préfiltre inutile
Filter included in the softener
for DUAL, INTEG AL, BIO 22, BIO30 . No prefilter required
Raccorder également le transformateur
à l'arrière de la carte électronique.

1
Notice technique ADOUCISSEUR FER27-A6X code P0011148 - Rev 1 - 15/03/2017
Français
ADOUCISSEUR DOMESTIQUE
Notice de montage, mise en service, exploitation et maintenance
HOUSEHOLD SOFTENER
Assembly, commissioning, operation and maintenance manual
Notice originale

2Notice technique ADOUCISSEUR FER27-A6X code P0011148 - Rev 1 - 15/03/2017
Français
Contact fabricant
BWT
103, rue Charles Michels F-93206 Saint Denis Cedex
E-Mail : [email protected]
Téléphone : [phone]

3
Notice technique ADOUCISSEUR FER27-A6X code P0011148 - Rev 1 - 15/03/2017
Français
SOMMAIRE
PRESCRIPTIONS D’EMPLOI .......................................................................................... 4
Usage .......................................................................................................................................... 4
Déballage..................................................................................................................................... 4
Emplacement............................................................................................................................... 4
Interventions ................................................................................................................................ 4
Plomberie..................................................................................................................................... 4
Electricité ..................................................................................................................................... 4
Manipulation de produits chimiques ............................................................................................ 5
Intégrité du produit....................................................................................................................... 5
Références normatives................................................................................................................ 5
GARANTIE......................................................................................................................... 5
PRINCIPE DE FONCTIONNEMENT D’UN ADOUCISSEUR ........................................ 6
INSTALLATION – VUE D’ENSEMBLE............................................................................ 6
PROCEDURE D’INSTALLATION .................................................................................... 7
PROGRAMMATION ....................................................................................................... 10
MISE EN SERVICE ......................................................................................................... 11
Rinçage.......................................................................................................................................11
Réglage de la dureté résiduelle ..................................................................................................11
FONCTIONNEMENT....................................................................................................... 12
Chargement en sel .................................................................................................................... 12
Affichages automatiques............................................................................................................ 12
Régénération manuelle.............................................................................................................. 12
Acquittement de l’alarme du manque de sel.............................................................................. 12
Coupure de courant ................................................................................................................... 13
Mode stand-by ........................................................................................................................... 13
PROGRAMMATION AVANCÉE ..................................................................................... 13
ENTRETIEN ET MAINTENANCE .................................................................................. 14
Entretien .................................................................................................................................... 14
Maintenance .............................................................................................................................. 15
INCIDENTS, CAUSES, REMÈDES................................................................................ 16
CARACTERISTIQUES TECHNIQUES.......................................................................... 17
Caractéristiques d’environnement ............................................................................................. 17
Caractéristiques de fonctionnement .......................................................................................... 17

4Notice technique ADOUCISSEUR FER27-A6X code P0011148 - Rev 1 - 15/03/2017
Français
Nous vous remercions de votre con!ance en BWT avec l’acquisition de cet adoucisseur.
IMPORTANT : avant tout raccordement, mise en eau et utilisation, lire attentivement cette notice.
Le non-respect de ses prescriptions entraîne la déchéance de la garantie.
PRESCRIPTIONS D’EMPLOI
Usage
Cet appareil n’est pas destiné à potabiliser l’eau. C’est pourquoi, s’il distribue de l’eau destinée à la
consommation humaine, il doit être alimenté d’une eau brute respectant déjà les limites et références
de qualité de la réglementation en vigueur.
Déballage
Véri!er que l’appareil ou son emballage n’ont pas été endommagés pendant le transport. Ne pas
l’utiliser en cas de dommage apparent et contacter le vendeur.
Emplacement
L’appareil doit être installé à un emplacement
• plan, propre et sec, correctement ventilé et inaccessible à des personnes non autorisées
• protégé des intempéries, des sources de chaleur et des vapeurs de produits chimiques
Interventions
Le propriétaire de l’appareil doit s’assurer que toute opération d’installation, d’entretien ou de mainte-
nance est menée par une personne dûment habilitée, disposant des connaissances requises et des
outils et équipements adaptés, et ayant pris connaissance et compris cette notice.
Ces interventions doivent être accomplies conformément aux règles de l’art et normes applicables au
local où est installé l’appareil, en particulier en matière de plomberie, d’électricité, et de manipulation
des produits chimiques, voir ci-après.
Plomberie
Si les canalisations d’arrivée d’eau brute et de départ d’eau adoucie comprennent des dispositifs
pouvant engendrer des coups de bélier (notamment : des électrovannes) des anti-béliers e"caces
doivent être installés.
Electricité
Éviter toute rallonge ou multiprise pour raccorder électriquement l’appareil.
Véri!er la conformité du circuit électrique aux normes en vigueur, en particulier en matière de rac-
cordement à la terre et de protection électrique.
Ne pas tenter de raccorder l’appareil si son câble d’alimentation électrique est endommagé. S’adresser
au vendeur pour obtenir un ensemble complet transformateur + câble.
Avant raccordement de l’appareil, couper l’alimentation de la prise de courant qui lui est destinée, à
l’aide du disjoncteur ou en retirant le fusible de la ligne concernée.
Si l’appareil est installé à proximité d’une installation à forte émission de parasites électromagnétiques
(exemple : transformateur), il est nécessaire de compléter sa protection face aux parasites usuels
par un antiparasitage adapté et un raccordement par câble blindé.
Ne pas ouvrir le boîtier électrique de l’appareil sans habilitation. Danger d’électrocution.

5
Notice technique ADOUCISSEUR FER27-A6X code P0011148 - Rev 1 - 15/03/2017
Français
Manipulation de produits chimiques
L’entretien de l’appareil peut faire appel à des produits chimiques. Leur utilisateur doit en connaître
les éventuels dangers et utiliser les protections individuelles ou collectives pour les annuler.
Les surfaces de cet appareil ne doivent pas être nettoyées avec de l’alcool ou un produit à base
d’alcool, ni avec un produit contenant des solvants du plastique.
Intégrité du produit
Cet appareil ne peut pas être modi!é sans l’autorisation écrite préalable du fabricant.
Références normatives
L’appareil est conforme à la législation d’harmonisation de l’Union applicable :
- Directive Basse Tension 2014/35/UE,
- Directive CEM 2014/30/UE,
- Directive Machines 2006/42/CE,
- Directive RoHS 2011/65/CE,
- Ce produit est soumis à la directive 2014/68/UE du 15/05/2014 relative aux équipements sous
pression. Il remplit les exigences de l’article 4 point 3 (conception et fabrication dans les règles
de l’art en usage) mais n’entre pas dans les catégories de I à IV et, à ce titre, n’est pas concerné
par le marquage CE relatif aux équipements sous pression.
- Le niveau de pression acoustique d’émission est inférieur à 70 dB.
• Ce symbole atteste que le produit souscrit à la directive européenne relative aux
Déchets des Équipements Électriques et Electroniques (DEEE) : les éléments élec-
triques et électroniques doivent être jetés séparément dans des containers prévus à cet
effet et leur élimination conforme aux instructions aidera à réduire les conséquences
négatives et risques éventuels pour l’environnement et la santé humaine.
GARANTIE
La garantie est assujettie aux dispositions légales du pays de commercialisation (en France : Code
de la Consommation), complétées d’éventuels suppléments offerts par la marque de l’appareil.
Veuillez consulter le site Internet de la marque de votre adoucisseur, dans les pages « Service ».
La garantie est exclue dans les cas suivants :
- installation sur de l’eau non potable
- non-respect des prescriptions de ce chapitre
- non-respect des consignes d’installation (chapitre PROCÉDURE D’INSTALLATION)
- non-respect des consignes données dans les chapitres ENTRETIEN et MAINTENANCE
- non-respect des caractéristiques d’environnement données dans le chapitre CARACTÉRIS-
TIQUES TECHNIQUES

6Notice technique ADOUCISSEUR FER27-A6X code P0011148 - Rev 1 - 15/03/2017
Français
PRINCIPE DE FONCTIONNEMENT D’UN ADOUCISSEUR
Le fonctionnement d’un adoucisseur suit le schéma suivant :
Dans sa colonne de traitement
la résine d’adoucissement
capte les ions calcium et
magnésium, responsables de
la dureté,
en échange d’ions sodium.
Avant qu’il n’y ait plus
d’échange possible,
le module électronique
lance la régénération de
la résine
avec du sel régénérant
stocké dans le bac à sel
et mélangé à de l’eau
sous forme de saumure.
INSTALLATION – VUE D’ENSEMBLE
L’installation de l’adoucisseur met en œuvre les éléments listés et représentés ci-dessous. Se reporter
au feuillet Contenu du colis qui précise lesquels sont fournis avec votre appareil.
1. Adoucisseur
2. Coffret de commande
3. Bac à sel
4. Trappe à sel
5. Régulateur à saumure
6. Alimentation électrique
7. Préfiltre
8. Tuyau d’évacuation
9. Tube d’aspiration de saumure
10. Trop-plein de bac à sel
11. Siphon
12. By-pass
13. Flexibles entrée / sortie
14. Piquage jardin
Il incombe à l’installateur de s’assurer que l’installation n’engendre pas de coups de béliers pouvant
nuire au bon fonctionnement de l’appareil. Il est fortement recommandé de raccorder l’appareil avec
des flexibles.
1
2
3
4
5
6
7
8
9
10
Égout
Entrée d’eau Sortie d’eau
5
6
7
89
10
11
12
1
2
3
4
13
14

7
Notice technique ADOUCISSEUR FER27-A6X code P0011148 - Rev 1 - 15/03/2017
Français
PROCÉDURE D’INSTALLATION
Les numéros en gras ci-après sont ceux des repères du chapitre INSTALLATION – VUE D’ENSEMBLE.
Etape Consigne
Pré-serrer la tête hydraulique Le serrage préalable de la tête hydraulique sur la
bouteille est primordial car un desserrage durant
le transport est toujours possible.
Véri!er la pression du réseau La pression doit être comprise entre 1,5 et 7
bars. Au-delà de 5 bars, installer un réducteur
de pression.
Véri!er l’alimentation électrique Véri!er la présence d’une prise de courant 230V
à moins de 1,20 mètre
Insérer un piquage d’eau non adoucie (14) Si vous souhaitez conserver de l’eau brute (ar-
rosage jardin etc.)

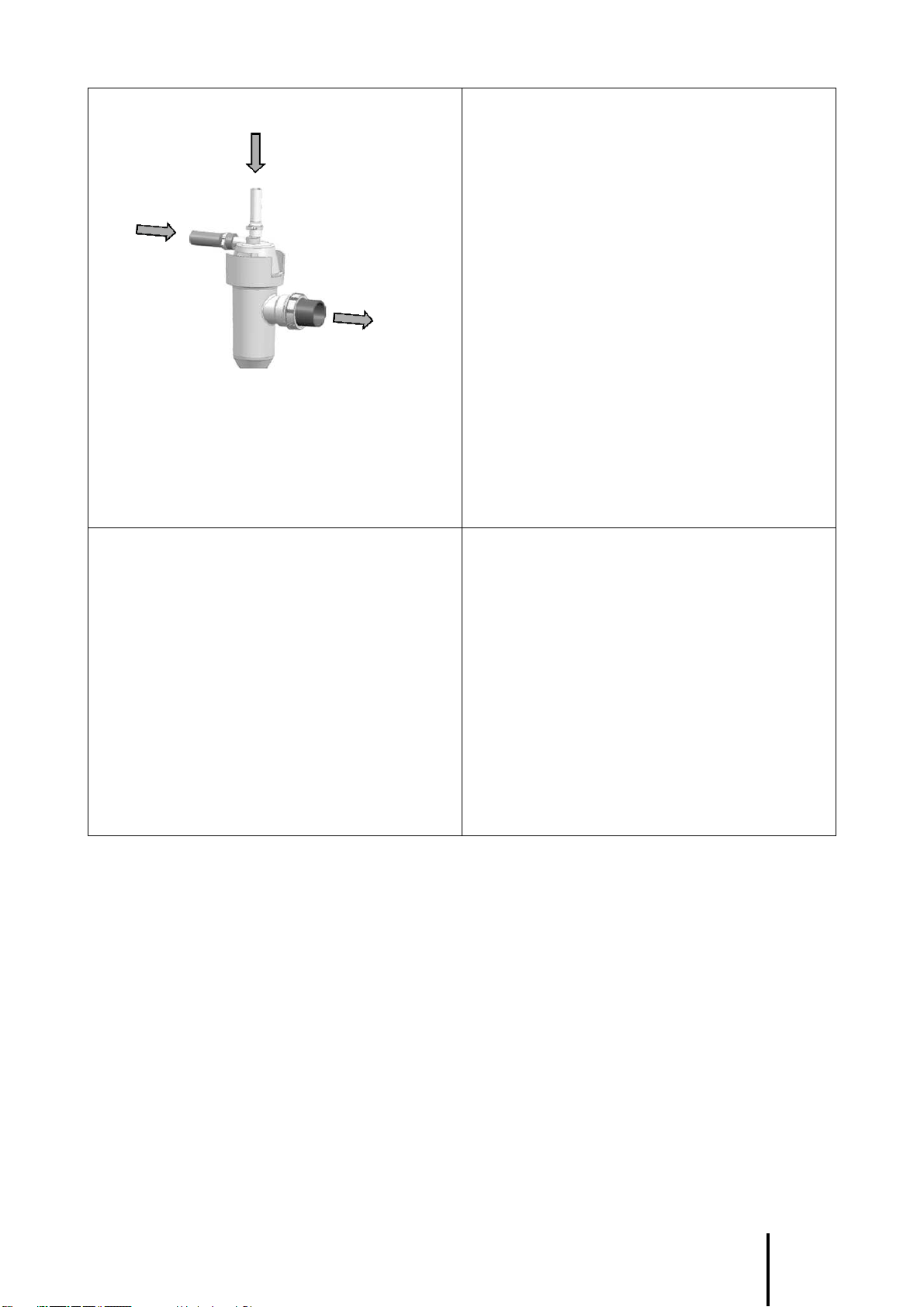

Installer le pré!ltre (7) Positionner et monter le pré!ltre en amont de
l’adoucisseur.
Respecter le sens de circulation de l’eau indiqué
sur la tête du !ltre.
Fixer la tête de !ltre au mur à l’aide de l’équerre
fournie, sans trop serrer les vis sur la tête.
Installer le by-pass (12)
NB : le by-pass représenté ici est un by-pass
mural en laiton et un seul bloc.
Installer le by-pass sur la canalisation en veillant
au sens de passage de l’eau.
Tourner le robinet en position bypassage de
l’adoucisseur.

8Notice technique ADOUCISSEUR FER27-A6X code P0011148 - Rev 1 - 15/03/2017
Français
Positionner l’adoucisseur (1) Pré-positionner l’appareil sur son emplacement
dé!nitif (voir ses dimensions sur le feuillet Conte-
nu du colis)
Le sol doit être propre et horizontal.
Les accès au coffret de commande (2) et à la
trappe à sel (4) doivent rester dégagés.
Régler et raccorder le régulateur à saumure (5) Ouvrir la trappe à sel (4), retirer le couvercle (17)
puis le régulateur (5) de son puits (16).
Régler la hauteur Xdu flotteur bleu, tige tirée, à la
valeur indiquée sur le feuillet Contenu du colis.
Véri!er que le tube d’aspiration de saumure (9)
est sectionné bien droit en ses extrémités, l’en!ler
dans le fourreau (15) puis le serrer sur l’embout
situé sur le pied du régulateur (18), grâce à l’écrou
à oreilles (19).
Replacer le régulateur (5) au fond de son puits
(16), passer le tube d’aspiration (9) dans le trou
du couvercle (17) puis replacer celui-ci sur le
puits (16).
Passer le tube d’aspiration (9) dans le trou du
bac à sel destiné à cet effet en veillant à ce qu’il
ne soit plié nulle part.
Raccorder la tête hydraulique Monter le tube d’aspiration (9) sur le raccord
rapide (20).
Monter les flexibles d’entrée et sortie (13) respec-
tivement sur les raccords sur brides (21) et (22)
de la tête hydraulique.
Monter le tuyau d’évacuation (8) sur le raccord
cannelé (23) et le serrer avec un collier de type
Serflex.
Pour les modèles équipés, raccorder le connec-
teur de la cellule de chloration (24).
15
9
17
16
18
19
cote «X»
9
21 22
23 24
20

9
Notice technique ADOUCISSEUR FER27-A6X code P0011148 - Rev 1 - 15/03/2017
Français
Raccorder les évacuations à l’égout Raccorder le tuyau d’évacuation (8) à l’embout
du siphon (11) et le serrer avec un collier de type
Serflex.
Le siphon assure la protection réglementaire du
circuit d’eau domestique des retours d’égout.
Raccorder le tuyau souple de trop-plein du bac
à sel (10) à l’embout du siphon (11), en assurant
une pente du bac vers le siphon d’au moins 2%
(2 cm par mètre), puis le serrer avec un collier
de type Serflex.
L’écoulement du trop-plein de bac à sel doit im-
pérativement être gravitaire. Il doit avoir un trajet
le plus simple et le plus court possible.
Sinon, installer un système de relevage compa-
tible avec des eaux saumurées.
Raccorder le siphon (11) à l’égout par un tube
PVC rigide de diamètre 40 mm, !xé sur l’embout
autobloquant (25).
Terminer le raccordement et purger l’air Avant de mettre l’installation en eau, purger et
rincer correctement les canalisations en amont
du by-pass.
Raccorder les "exibles d’entrée et sortie (13) à la
canalisation en respectant le sens de circulation
de l’eau.
Ouvrir progressivement le robinet du bypass (ou
la vanne d’isolement de l’appareil en amont).
Purger l’air présent dans le !ltre par sa vis de
purge en partie supérieure (dévissage, puis re-
vissage une fois l’air purgé).
Brancher électriquement l’appareil.
8
25
10

10 Notice technique ADOUCISSEUR FER27-A6X code P0011148 - Rev 1 - 15/03/2017
Français
PROGRAMMATION
A la mise sous tension, l’appareil affiche SERV après quelques secondes, première étape de la pro-
grammation, et dispose de 4 touches :
Touche Nom Fonction
Menu Gauche / Menu • Activation du menu par un appui long (5 secondes)
• Abandon d’un paramétrage en cours sans enregistrement
éHaut • Déplacement vers le haut sur une liste de choix
• Augmentation / changement d’un paramètre
êRBas
• Déplacement vers le bas sur une liste de choix
• Diminution / changement d’un paramètre
• Un appui long (5 secondes) lance une régénération manuelle.
Durant ce process, un appui court force le passage à la phase
suivante.
Enter Entrée • Entrée dans un menu
• Validation d’un paramétrage
Les étapes suivantes sont nécessaires et suffisantes pour programmer l’appareil.
Vous devez simplement connaître la dureté de l’eau dure (concentration en calcaire), mesurée au
préalable ou connue de par les informations du réseau public de distribution d’eau.
Appuyer 3 secondes sur la touche «Menu» jusqu’à affichage du message LANG.
Étapes
n°
Affichage
à l’écran But Comment faire
1
LANG
_ :_ Modifier la langue si nécessaire
Français par défaut
Enter pour modifier
Menu pour abandonner
FR
_ :_ Choisir la langue
êR épour choisir
Enter pour valider
Menu pour abandonner
2
HEURE
00:00 Régler les heures
êR épour modifier
Enter pour valider
Menu pour abandonner
MIN
15:00 Régler les minutes
êR épour modifier
Enter pour valider
Menu pour abandonner
3VOLUME
16 L
Préciser le volume de résine de l’ap-
pareil, exprimé en litres
êR épour choisir
Enter pour valider
Menu pour abandonner

11
Notice technique ADOUCISSEUR FER27-A6X code P0011148 - Rev 1 - 15/03/2017
Français
4
DURETE
F
Choisir l’unité de dureté
(conserver F pour la France)
êR épour choisir
Enter pour valider
Menu pour abandonner
ENTREE
30 F Saisir la dureté d’entrée
êR épour choisir
Enter pour valider
Menu pour abandonner
SORTIE
5 F Saisir la dureté de sortie
êR épour choisir
Enter pour valider
Menu pour abandonner
MISE EN SERVICE
Rinçage
L’appareil affiche ce message : REGE ?
Appuyer sur la touche Enter. Le moteur démarre et ASPI s’affiche
Appuyer sur êR dès que le décompte de temps commence. Le moteur s’actionne et CONTAC, puis
RINCE s’affichent. Au bout de quelques secondes, le décompte de temps commence.
Rouvrir progressivement le robinet du by-pass => de l’eau coule de la vanne vers l’égout par le
"exible d’évacuation. Laisser couler environ 1 minute pour rincer complètement l’appareil.
Arrêter le rinçage en appuyant sur la touche êRpendant 5 secondes.
SERV s’affiche alors à l’écran.
Réglage de la dureté résiduelle
La dureté, aussi appelée TH (Titre Hydrotimétrique), se mesure en °f (degrés français)
1°f = 10 milligrammes de « calcaire » présents dans un litre d’eau
La mesure de la dureté s’e#ectue avec un kit d’analyse par bandelettes ou réactif liquide colorés.
Voir plus loin le chapitre «ENTRETIEN».
Il est possible de mitiger l’eau adoucie par l’appareil avec l’eau dure, par un mitigeur situé à l’arrière
de la vanne, a$n d’obtenir une dureté résiduelle de quelques degrés (généralement de 12°f à 15°f).
La rotation dans le sens des aiguilles d’une montre ou le
sens contraire, permet d’augmenter ou réduire la dureté.
Le réglage de la dureté en sortie de l’appareil par ouver-
ture du by-pass de mitigeage doit se faire en fonction de
l’utilisation prévue pour l’eau douce.
La législation en vigueur $xe la valeur de la dureté d’une
eau destinée à la consommation humaine.
NOTA : Il est de la responsabilité de l’utilisateur de dé$nir la dureté résiduelle compatible avec les
dispositifs et appareils installés en aval.

12 Notice technique ADOUCISSEUR FER27-A6X code P0011148 - Rev 1 - 15/03/2017
Français
FONCTIONNEMENT
Chargement en sel
L’appareil a recours à du sel régénérant spécial adoucisseur. Le fond du bac doit toujours être cou-
vert de sel non dissous sur toute sa surface. Se reporter au feuillet Contenu du colis pour connaître
la capacité de stockage en sel du bac de votre adoucisseur, et au chapitre «CARACTÉRISTIQUES
TECHNIQUES» pour connaître sa consommation de sel par régénération.

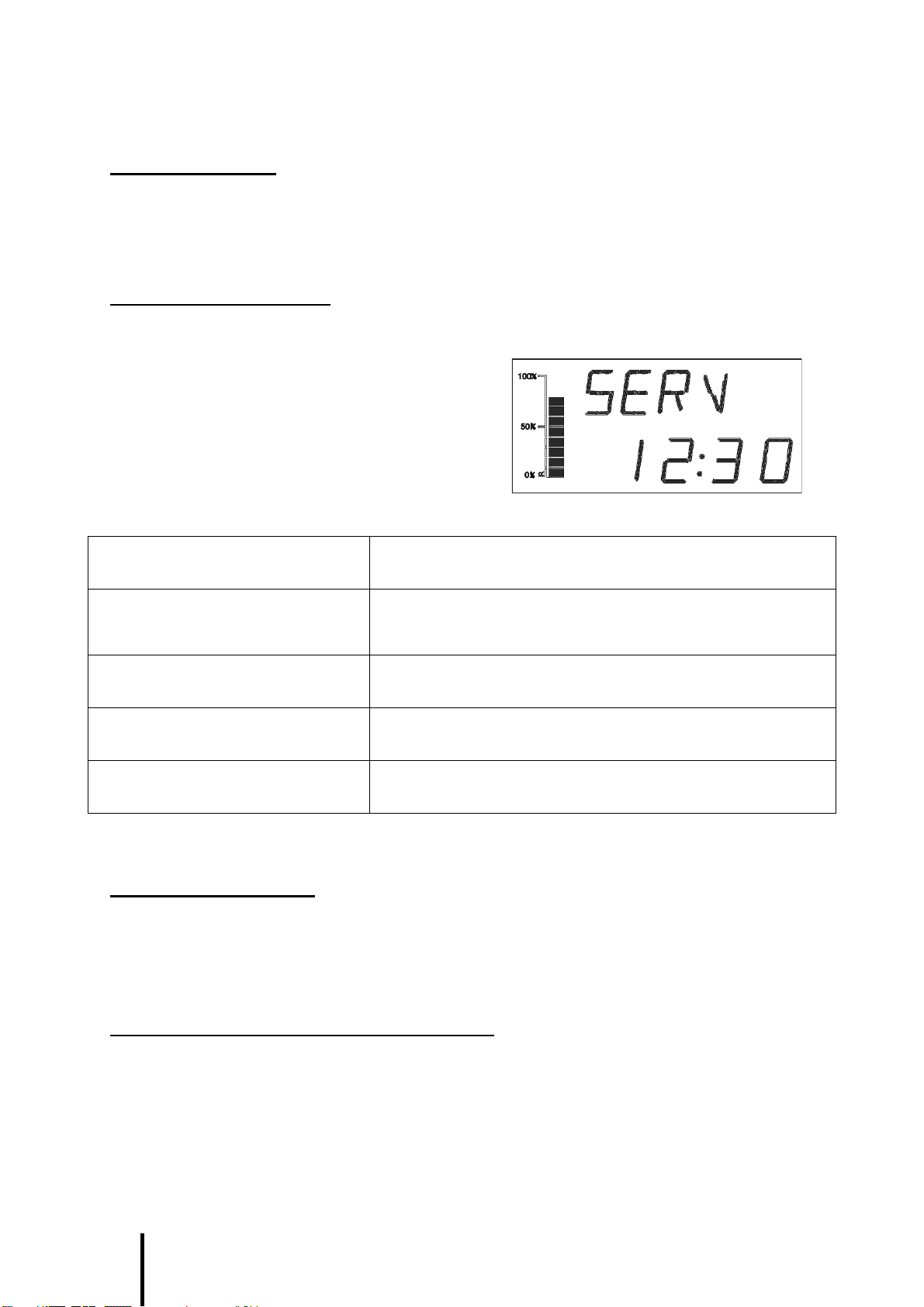

Affichages automatiques
L’écran affiche :
ŒUne ligne d’information supérieure
•Une ligne d’information inférieure
ŽUn bargraph en éventail de 10 segments
qui visualise l’autonomie restante de l’appareil
avant la prochaine régénération, par tranches
de 10%. Ci-contre, autonomie restante de 80%
En fonction des phases de fonctionnement de l’appareil, les affichages sont les suivants :
SERV
12:30 Alterné avec 968 12:30
L’appareil est en service : il délivre de l’eau adoucie.
Son autonomie de traitement avant régénération est ici de 968 litres.
ASPI
39:45
L’appareil est dans sa première phase de régénération (voir chapitre
PROGRAMMATION AVANCÉE), qui s’achèvera ici dans 39 minutes
et 45 secondes.
RINCE
01:55
L’appareil est dans sa deuxième phase de régénération active, qui
s’achèvera ici dans 1 minutes et 55 secondes.
REMPL
06:51
L’appareil est dans sa troisième phase de régénération, qui s’achè-
vera ici dans 6 minutes et 51 secondes.
VERIF Alterné avec SEL L’appareil a détecté un manque de sel et invite à vérifier le niveau
dans le bac à sel.
A noter que le temps de décompte est figé tant que le moteur n’est pas en position. Cela peut durer
de 10 à 40 secondes environ. La phase affichée n’est en cours que lorsque le décompte est effectif.
Régénération manuelle
A tout moment, il est possible de déclencher une régénération de l’appareil par l’appui long (5 se-
condes) sur la touche êR.
S’il s’agit d’un test, il est possible de passer manuellement d’une étape à l’autre en appuyant briève-
ment sur la touche êR lorsque le moteur est arrêté.
Acquittement de l’alarme du manque de sel
S’il n’y a plus de sel dans le bac, l’appareil affiche alternativement VERIF et SEL.
Une fois le rechargement en sel effectué, il est possible d’attendre la prochaine régénération pour que
l’alarme disparaisse, mais il est recommandé d’acquitter immédiatement l’alarme par cette procédure :
• Faire un appui long (5 secondes) sur la touche Menu
• Appuyer brièvement sur la touche Menu pour passer d’un menu à l’autre jusqu’à ce qu’ap-
paraisse à l’écran :
Œ
•
Ž

13
Notice technique ADOUCISSEUR FER27-A6X code P0011148 - Rev 1 - 15/03/2017
Français
VERIF / SEL (alterné)
On
• Appuyer une fois sur êRou épour faire afficher OFF sur la ligne inférieure
• Appuyer sur Enter pour valider
• Appuyer sur Menu pendant 5 secondes pour quitter le menu : l’alarme doit avoir disparu
Coupure de courant
En cas de coupure de courant pendant une régénération, celle-ci reprend au début de la phase en
cours. En cas de coupure pendant le service, l’adoucisseur redémarre en service.
Mode stand-by
Il est possible d’interdire à l’adoucisseur de réaliser une régénération automatique ou manuelle. Ceci
est utile, par exemple, en attendant l’intervention d’un technicien après avoir constaté un dysfonc-
tionnement.
Pour cela :
• Faire un appui long (5 secondes) sur la touche Menu
• Appuyer brièvement sur Menu pour passer d’un menu à l’autre jusqu’à ce qu’apparaisse à
l’écran :
STD-BY
Off
• Appuyer une fois sur êRou épour faire afficher On sur la ligne inférieure
• Appuyer sur Enter pour valider
L’écran affiche alors STD-BY en alternance avec l’autonomie de l’adoucisseur.
Pour sortir de ce statut, il suffit de sélectionner Off sur ce même menu STD-BY.
PROGRAMMATION AVANCÉE
On y accède par le code 23 et la navigation est la même qu’en programmation élémentaire. L’in-
tervention sur la programmation avancée est réservée à un professionnel formé. Toute erreur peut
perturber le bon fonctionnement de l’appareil et engage son auteur.
Étapes
n° Affichage à l’écran But Comment faire
0CODE ?
00 Saisir le code pour entrer dans la programmation avancée
êR épour modifier
Enter pour valider
Menu pour abandonner
1CAPA
80
Modifier la capacité de traitement de l’appareil (en
°f.m3) qui a été calculée automatiquement dès le choix
du volume de résine (étape 3 de la programmation
élémentaire)
êR épour modifier
OK pour valider
çMpour abandonner
2VOL OK
8 56 Information : volume d’eau traité depuis la dernière régénération. Ici : 856 litres. Menu
pour passer au pas suivant
3PIC
10 68 Information : débit de pointe enregistré depuis la dernière régénération. Ici : 1068 litres en une heure Menu
pour passer au pas suivant
4N REGE
48 Nombre de régénérations depuis la mise en service. Peut être remis à zéro
êR épour modifier
Enter pour valider
Menu pour abandonner

14 Notice technique ADOUCISSEUR FER27-A6X code P0011148 - Rev 1 - 15/03/2017
Français
5CHLORE
Off Fonction de chloration activée ou désactivée en usine, modi!able (On ou Off)
êR épour modi!er
Enter pour valider
Menu pour abandonner
6ALARME
Off Fonction d’alarme pour manque sel activée ou non (On ou Off)
êR épour modi!er
Enter pour valider
Menu pour abandonner
7
RESERVE
2 50 Valeur de la réserve = capacité restante en deçà de laquelle la régénération doit être déclenchée
êR épour modi!er
Enter pour valider
Menu pour abandonner
8H REGE
2:00 Heure de déclenchement de la régénération êR épour modi!er
Enter pour valider
Menu pour abandonner
9T REGE
Ajustement des temps de chaque phase de régénération.
Les temps suivants sont modi!ables (un sous-menu
pour chaque) : Aspiration (ASPI) ; fonctionnement sonde
(CHLOR) ; contact statique (CONTACT) ; rinçage (RINCE)
; remplissage du bac (REMPL).
Menu pour sortir, sinon Enter
puis :
êR épour modi!er
Enter pour valider
Menu pour abandonner
ENTRETIEN ET MAINTENANCE
Entretien
Cet entretien est à la portée d’un intervenant sans autre formation que la lecture attentive des
consignes ci-après, qu’il est fortement recommandé de suivre pour que l’adoucisseur maintienne
durablement ses performances.
Pour se procurer les consommables, contacter l’installateur de l’appareil, à défaut le service après-
vente via le site internet de la marque de votre adoucisseur, ou à défaut commander sur :
www.selfaquashop.fr
Consignes d’entretien Fréquence et consommables
Véri"er le niveau de sel dans le bac Chaque semaine ou si alarme et faire l’appoint
si nécessaire.
Véri"er la programmation Véri!er l’heure indiquée sur l’a#cheur
Changement d’heure
Le changement d’heure n’est pas automatique.
Modi!er l’a#chage de l’heure suivant les indica-
tions données au chapitre «PROGRAMMATION».
Changer l’élément "ltrant du pré"ltre (7)
Il existe différents modèles de préfiltre. Pour
changer l’élément filtrant, il faut
• Couper l’eau en amont et en aval
• Faire chuter la pression (par la vis de
purge en partie supérieure)
• Dévisser le bol transparent et en extraire
l’élément filtrant
• Le remplacer par un neuf
• Revisser le bol sans forcer exagérément
sur le serrage
Tous les 6 mois ou plus fréquemment si une chute
de pression est constatée aux robinets

15
Notice technique ADOUCISSEUR FER27-A6X code P0011148 - Rev 1 - 15/03/2017
Français
Véri!cation, nettoyage, désinfection
• Recourir au pack AQA clean ou équiva-
lent qui fournit les produits adéquats et précise
leur bon usage grâce à sa notice.
• Contrôler la dureté de l’eau dure en amont
et de l’eau adoucie en aval de l’appareil avec
le kit d’analyse.
Une fois par an :
- Pack AQA clean comprenant :
• test de dureté
• agent nettoyant
• protecteur de résine
- Test de dureté seul
- Agent nettoyant seul
Maintenance
Pour une performance durable de l’appareil, il est recommandé de faire véri!er annuellement par un
professionnel les points ci-dessous. Consulter les pages Service sur le site internet de la marque de
cet adoucisseur, pour y trouver les différentes formules de contrat d’entretien ainsi que les vérifications
et interventions incluses dans chacune.
Check list de contrôle & entretien
- Vérifier la dureté de l’eau en amont et en aval de l’appareil
- Vérifier le bon paramétrage de l’appareil
- Inspecter et nettoyer (si nécessaire) la ligne de saumurage (remplacement si usure ou dé-
gradation)
- Inspecter et nettoyer (si nécessaire) le bac à sel
- Inspecter les organes internes (remplacement si usure ou dégradation)
o Hydro-injecteur
o Organes mobiles : piston d’aspiration, piston principal, piston moteur
o Joints de la chambre de distribution
o Câble du compteur volumétrique
o Cellule de chloration (sur modèles concernés)
o Moteur, pignon et switch
- Vérifier la bonne fixation et l’intégrité des flexibles entrée / sortie (remplacement si dégradation)
- Vérifier les phases de régénération
- Vérifier l’étanchéité générale de l’appareil et de ses accessoires

16 Notice technique ADOUCISSEUR FER27-A6X code P0011148 - Rev 1 - 15/03/2017
Français
INCIDENTS, CAUSES, REMÈDES
Incidents Causes Remèdes
L’appareil affiche en alternance
VERIF et SEL
Il n’y a plus assez de sel dans
le bac
OU
l’appareil a détecté un problème
de régénération.
Recharger le bac en sel.
S’il n’est pas à recharger, contac-
ter le service après-vente.
L’heure affichée est erronée.
Le changement d’heure été /
hiver a eu lieu
OU
une coupure de courant a eu lieu
et la sauvegarde des données
n’a pas fonctionné (pile HS).
Remettre l’appareil à l’heure
(voir chapitre PROGRAMMA-
TION).
Si le problème se reproduit,
contacter le service après-vente.
Aucun affichage n’apparaît à
l’écran.
L’appareil n’est plus sous ten-
sion
OU
rencontre une panne électro-
nique / électrique.
Vérifier que la prise à laquelle
est branché l’appareil est opé-
rationnelle.
Si oui, contacter le service
après-vente.
On observe un écoulement
d’eau par le tuyau d’évacuation
(8)
L’appareil est en régénération
(donc pas de problème)
OU
les organes mobiles internes
sont déficients.
Vérifier que l’appareil affiche
ASPI ou RINCE.
Sinon contacter le service après-
vente.
On observe un écoulement
d’eau par le trop-plein du bac à
sel (10)
La ligne de saumurage se ferme
mal ou fuit
Vérifier le raccordement du
flexible (9) sur le régulateur (5).
Si le problème persiste, contac-
ter le service après-vente.
Il semble que l’eau délivrée par
l’appareil ne soit plus adoucie
(réapparition du calcaire, etc.)
Nombreuses causes possibles,
voir enchaînement des vérifica-
tions ci-contre.
Mesurer la dureté résiduelle
une première fois puis après
chacune des étapes ci-dessous
tant qu’elle n’est pas au niveau
attendu.
- Vérifier que le by-pass est bien
ouvert vers l’adoucisseur, sinon
le repositionner.
- Vérifier qu’il y a du sel dans le
bac, sinon le recharger.
- Vérifier que l’élément filtrant
du pré-filtre n’est pas colmaté,
sinon le remplacer.
Refaire le réglage de la dureté
résiduelle (voir chapitre MISE
EN SERVICE).
Si le problème persiste, contac-
ter le service après-vente.

17
Notice technique ADOUCISSEUR FER27-A6X code P0011148 - Rev 1 - 15/03/2017
Français
CARACTERISTIQUES TECHNIQUES
Caractéristiques d’environnement
Caractéristiques Unités Tous appareils
Tension d’alimentation V 230 +10% / -15%
Hz 50/60 Hz
Pression maximale bar 7
Pression minimale bar 1,5
Température minimale de l’eau °C 1
Température maximale de l’eau °C 35
Température minimale de l’air ambiant °C Hors gel
Température maximale de l’air ambiant °C 40
Caractéristiques de fonctionnement
Volume de résine litres 5 10 16 20 22 28
Consommation de sel par régénéra-
tion kg 0,65 1,25 2,00 2,50 2,75 3,50
Capacité de traitement pour un abat-
tement de dureté de 15°f litres 1000 2300 5300 6000 6600 8400
Capacité de traitement pour un abat-
tement de dureté de 20°f litres 750 1750 4000 4500 4900 6300
Capacité de traitement pour un abat-
tement de dureté de 25°f litres 600 1400 3200 3600 3900 5000
Capacité de traitement pour un abat-
tement de dureté de 30°f litres 500 1150 2600 3000 3300 4200
Capacité de traitement pour un abat-
tement de dureté de 35°f litres 400 1000 2200 2500 2800 3600
Capacité de traitement pour un abat-
tement de dureté de 40°f litres 350 850 2000 2200 2400 3100
Consommation moyenne d’eau par
régénération litres 50 60 70 100 100 120
Consommation électrique en
service VA 7
Consommation électrique en
régénération VA 15
Les valeurs ci-dessus sont données pour une pression du réseau de 4 bar et avec les réglages usine.

18 Manual SOFTENER FER27-A6X code P0011148 - Rev 1 - 15/03/2017
English
SUMMARY
REQUIREMENTS FOR USE ......................................................................................... 19
Use ........................................................................................................................................... 19
Unpacking................................................................................................................................. 19
Location .................................................................................................................................... 19
Interventions ............................................................................................................................. 19
Plumbing................................................................................................................................... 19
Electrical connection ................................................................................................................. 19
Chemical products handling ..................................................................................................... 20
Integrity of the device................................................................................................................ 20
Applicable standards ................................................................................................................ 20
WARRANTY.................................................................................................................... 20
SOFTENER WORKING PRINCIPLE............................................................................ 21
INSTALLATION – OVERVIEW...................................................................................... 21
INSTALLATION PROCEDURE ..................................................................................... 22
SETTING ......................................................................................................................... 25
COMMISSIONING.......................................................................................................... 25
Rinsing...................................................................................................................................... 25
Residual hardness setting ........................................................................................................ 25
OPERATION ................................................................................................................... 26
Salt re!ll .................................................................................................................................... 26
Automatic messages ................................................................................................................ 26
Manual regeneration................................................................................................................. 27
Salt lack alarm acknowledgement ............................................................................................ 27
Power cut.................................................................................................................................. 27
Standby mode........................................................................................................................... 27
ADVANCED SETTING................................................................................................... 27
ROUTINE & ADVANCED MAINTENANCE.................................................................. 28
Routine maintenance................................................................................................................ 28
Advanced maintenance ............................................................................................................ 29
TROUBLE SHOOTING .................................................................................................. 30
TECHNICAL FEATURES............................................................................................... 31
Environment features................................................................................................................ 31
Operational features ................................................................................................................. 31

19
Manual SOFTENER FER27-A6X code P0011148 - Rev 1 - 15/03/2017
English
Thank you for your trust in BWT by purchasing this softener.
IMPORTANT: before any hydraulic or electrical connection, commissioning, use or maintenance,
please read carefully this manual. The non-compliance with its instructions may void warranty.
REQUIREMENTS FOR USE
Use
This device is not designed for treating non-drinking water. Therefore, if it delivers drinking water, it
must exclusively be connected to a water supply already in compliance with the requirements set by
the applicable standards.
Unpacking
Check that the device and its packing have not been damaged during transportation. Do not use the
device in case of any visible damage, and contact the vendor.
Location
The device location shall be:
• flat, clean, dry, properly ventilated and not accessible to unauthorized persons.
• protected from bad weather, heat sources and chemical product vapors.
Interventions
The owner of the appliance holds the responsibility for making sure that any installation, care or
maintenance work is carried out by a duly authorized person, with proper skills and tools, and fully
aware of this manual content.
The work shall be performed according to the state of art and the standards applicable in the room
where the device is installed, especially regarding plumbing, electricity and handling of chemical
products (see here-below).
Plumbing
It is especially important to fit efficient water-hammer arresters if the softener input and/or output are
connected to devices likely to generate water-hammer effects (for example, solenoid valves).
Electrical connection
Avoid any intermediate connecting device (extension cord, power strip) between the device and the
wall outlet.
Check the circuit compliance towards all applicable electricity standards, especially regarding electrical
grounding as well as electrical safety.
Do not try to connect the device if its power supply wire is damaged. Please contact the vendor in
order to get a new complete set of wire + transformer.
Before plugging the device to the wall outlet, cut off the power on this outlet by using the concerned
circuit breaker or by removing the concerned fuse.
If the device is installed close to any equipment with high electromagnetic parasites emissions (such
as a high power transformer), it is necessary to reinforce its standard protection towards usual para-
sites by the proper parasite arrester system and a shielded wire.
Do not open the electrical controller of the device without the proper qualification. Electrocution
hazard.
