Aceste instructiuni de montaj contin informatii importanta, pentru a
monta, transporta, utiliza, demonta si intretine in mod sigur si corect.
Acest produs a fost fabricat tinand cont de toate regulile tehnice cu-
noscute. Cu toate acestea exista pericolul de pagube materiale sau
raniri, daca nu se respecte urmatoarele indicatii si avertizari de sigu-
ranta din acest material.
Produsele se pot utiliza doar dupa citirea si intelegerea preala-
bila a instructiunilor de montaj precum si a normelor de sigu-
ranta. Pastrati manualul asa incat sa e usor accesibil utiliza-
torilor. Daca echipamentul este livrat unor terti, livrarea se va
face impreuna cu acest material.
Ventilatoarele CAIROX sunt subiectul unui continuu control de ca-
litate si corespund normelor valabile la momentul livrarii. Deoarece
produsele sunt continuu imbunatatite, ne rezervam dreptul de a adu-
ce modicari echipamentelor la orice moment si fara instintare prea-
labila. Nu ne asumam nicio responsabilitate pentru corectitudinea si
integralitatea acestui material.
Garantia se aplica doar la conguratia livrata din fabrica. Nu
ne asumam responsabilitate si garantia pentru produs in cazul
montajului si utilizarii defectuoase.
Instructini de siguranta
Ventilatorul CAIROX este o componenta, conform cu directiva
2006/42/EC asupra masinilor (masina partiala). Conform cu aceasta
directiva unitatea nu este un echipament gata de utilizare. Sunt
destinate exclusiv pentru instalarea intr-o masina, echipament sau
instalatie de ventilatie sau in combinatie cu alte componente sau
masini. Echipamentul poate pornit cand masina/instalatia, pentru
care este destinata, este complet montat si indeplineste directivele
europene pentru siguranta masinilor. Utilizati exclusiv echipamen-
tele CAIROX aate in buna stare tehnica! Vericati echipamentul
de defecte vizibile, ca spre exemplu rupturi ale carcasei, suruburi,
nituri sau capace lipsa! Utilizati echipamentul in domeniul de putere
mentionata atat in foaia cu date tehnice cat si pe eticheta produsu-
lui! Protectia la atingere sau pericolul de aspiratie cat si distante-
le minime necesare vor asigurate conform standardelor DIN EN
13857. (Cu grila de protectie sau lungime sucienta a tubulaturii)
Mijloacele generale de protectie electrica si mecanica prevazute vor
asigurate de catre client la locul de montaj! Conectarea la retea
si intretinerea trebuie efectuate doar de electricieni de specialitate!
Inainte de orice instalare sau operatie de service se va intrerupe ali-
mentarea cu electricitate! Produsul poate operat de catre personal
cu deciente psihice, doar cu instruire adecvata sau sub indrumarea
si supravegherea unor persoane responsabile. Accesul copiilor la
echipament trebuie interzis!
Transport si depozitare
Transportul si depozitarea se vor executa doar de catre personal
specializat, sub respectarea indicatiilor de montaj si utilizare si a
prevederilor valabile. Vericati concordanta intre avizul de insotire
(factura) si cele primite, inclusiv posibile defecte. Orice lipsuri sau
defectiuni trebuie notate in scris si conrmate de transportator.
Nerespectarea acestui fapt ne exonereaza de orice responsabili-
tate ulterioara. Trebuie transportat cu mijloace de ridicare potrivite
in ambalajul original sau echipamentul de transport indicat. Evitati
deteriorarea sau deformarea carcasei. Produsul trebuie pozitionat
in loc uscat si protejat de intemperii in ambalajul original. Tempe-
ratura de depozitare intre –10°C si +40°C. Evitati variatii severe de
temperatura. La depozitatrea de lunga durata, de peste un an, se va
verica manual usurinta miscarii rotorului.
Montaj
Montajul trebuie executat doar de personal specializat, sub respec-
tarea indicatiilor de montaj si utilizare si a normelor si prevederilor
valabile! Se vor respecta indicatiile de siguranta de mai sus! Deco-
nectati toate fazele de la retea, inainte de monta produsul, respectiv
a conecta comutatorul. Asigurati echipamentul impotriva pornirii
accidentale.

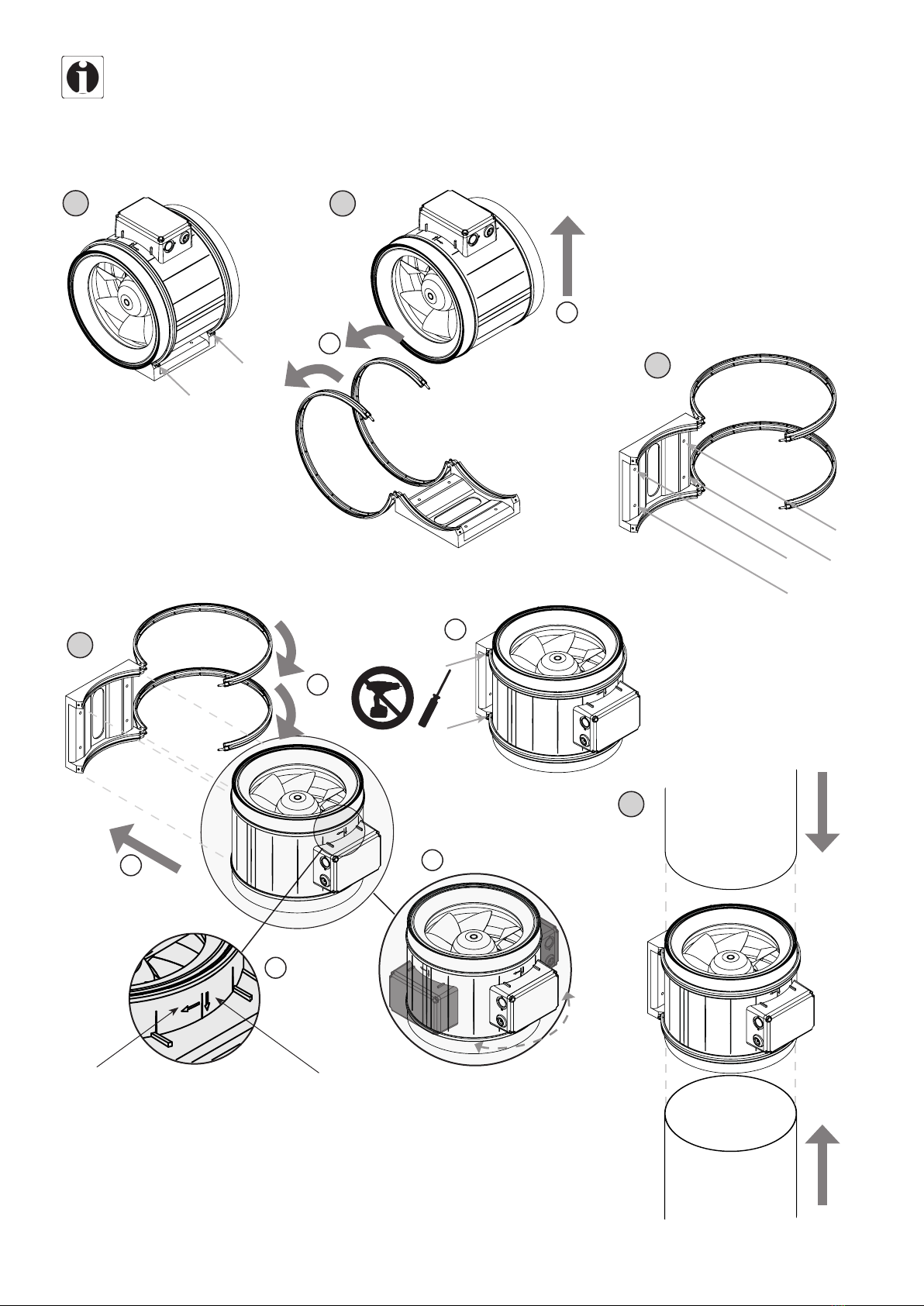

Ventilatoarele CAIROX pot montate in orice pozitie. Ventilatoarele
pot montate si xate direct in reteaua de ventilatie! Atentie ca siste-
mul sa nu e deformat sau tensionat. Recomandam pentru montaj
mansete de legatura izolate care reduc transmiterea zgomotului in
canalul de ventilatie! Asezati cablurile si tevile in asa fel incat sa
nu e deteriorate sau saimpiedice circulatia. Ventilatorul trebuie sa
e conectat la canalul de ventilatie la amblele capete (Aspiratie /
Refulare )! Dupa montaj trebuie ca accesul la parti in miscare sa e
inaccesibil! Racordurile electrice la ventilator se vor face conform
schemei de conectare! Asigurati inainte de pornire ca toate izolati-
ile si protectiile conexiunilor sunt prezente si nedeteriorate, pentru
a impiedica intrarea de lichide sau corpuri straine in echipament.
Semnele de informare nu trebuie modicate sau indepartate! Venti-
latoarele CAIROX nu sunt destinate in utilizarea in aer liber. Mon-
tajul se poate face doar in incaperi uscate (fara condens). Utilizati
intotdeauna ventilatorul in directia corecta a curentului de aer (vezi
marcajul pe ventilator)! Montajul permite accesul usor pentru intre-
tinere si curatenie si ventilatoare se poate detasa usor.
La ventilatoarele care se regleaza prin intermediul convertorului de
frecventa, se va utiliza si foaia cu indicatii de montaj si utlizare de la
producatorul convertorului.
Conditii de operare
ventilatoarele CAIROX nu se vor folosi intr-o atmosfera cu potenti-
al explozibil! In general ventilatoarele nu sunt destinate utilizarii cu
convertor de frecventa! Cu exceptia unelor tipuri de seria Etalin (vezi
instructia de montaj pentru ETALIN EL) Respectati temperatura ma-
xime inscriptionata pe eticheta. Atentie la posibila contrapresiune
necesara.
Intretinere
Cu exceptia curatirii la intervalele recomandate, ventilatorul CAI-
ROX nu necesita intretinere. Asigurati-va ca nu exista cabluri,
contacte sau componente desprinse atata vreme cat echipamentul
nu este legat la reteaua de curent. Asigurati imposibilitatea unei por-
niri accidentale. Componente individuale nu pot interschimbate.
De exemplu, componentele destinate pentru un produs nu pot utili-
zate la un alt produs. Aerul cu continut de praf duce prin depozitarea
acestuia pe rotor si carcasa la reducerea puterii. Cela entraîne une
baisse de puissance et un déséquilibrage du ventilateur ainsi qu’une
diminution de sa durée de vie. Elicea a se curata cu pensula / perie
/ carpa. Atentie a nu se indeparta sau deplasa greutatile de echili-
brare. In niciun caz a nu se curati la interior cu apa sau aer compri-
mat! Prin utilizarea unui ltru, curatirea se poate face la intervale mai
mari sau poate evitata!
Inlaturarea
Inlaturarea necontrolata a echipamentului poate conduce la degra-
darea mediului inconjurator. De aceea va rugam sa indepartati echi-
pamentul respectand prevederile in vigoare in tara Dumneavoastra.
В данной инструкции содержатся указания по безопасному и
надлежащему монтажу, транспортированию, вводу в эксплуатацию,
техническому обслуживанию и демонтажу оборудования CAI-
ROX Ventilatoren. Изделие изготовлено согласно современным
техническим нормам. Несоблюдение содержащихся в инструкции
указаний может стать причиной травм персонала и повреждения
оборудования.
Ввод оборудования в эксплуатацию допускается только
после тщательного ознакомления с инструкцией по монтажу и
техникой безопасности. Храните инструкцию в таком месте, где
она постоянно будет доступна всем пользователям. Передавать
агрегат третьим лицам следует вместе с инструкцией по
монтажу.
Компания CAIROX Ventilatoren осуществляет непрерывный контроль
качества изделий и гарантирует их своевременную поставку. В связи
с постоянным совершенствованием изделий мы сохраняем за собой
право изменять их без предварительного уведомления. Компания не
несет ответственности за правильность или полноту информации,
представленной в данной инструкции по монтажу.
Гарантия действительна только при условии, что в конструкцию
изделия не вносились изменения после поставки. В случае
неправильного монтажа, или эксплуатации, или ненадлежащего
применения изделия гарантия аннулируется.
Указания по технике безопасности
В терминах директивы о безопасности машин и механизмов 2006/42/
EC вентилятор CAIROX является компонентом (частью машины). В
терминах указанной директивы данное изделие не является готовой
к эксплуатации машиной. Оно предназначено исключительно для
встраивания в машину, или в вентиляционное оборудование, или в
установку. Данное изделие может вводиться в эксплуатацию только
в составе машины или системы, для которой оно предназначено,
при условии, что эта машина или система соответствует директиве
ЕС по безопасности машин и механизмов. Используйте только
исправные вентиляторы CAIROX. Убедитесь, что изделие не имеет
видимых дефектов, например, трещин на корпусе, недостающих
заклепок, винтов или крышек. Изделие должно работать в пределах
рабочего диапазона параметров, приведенных в технических
характеристиках изделия. Защита от прикосновения к опасным
зонам и от всасывания одежды должна выполняться согласно
требованиям стандартов DIN EN 13857. (Путем установки защитных
решеток и трубопроводов достаточной длины.) Необходимые
электрические и механические устройства защиты поставляются
заказчиком. Электрическое подключение и ремонт могут выполнять
только квалифицированные электрики. Перед выполнением работ по
установке и техническому обслуживанию изделия следует отключить
электропитание установки. Лица с ограниченными возможностями
органов чувств, а также с ограниченными физическими или
умственными способностями могут управлять изделием только
после соответствующего инструктажа или под наблюдением
ответственного лица. Запрещается допускать детей к изделию.
Транспортирование и хранение
Транспортирование и хранение агрегата должно выполняться
квалифицированными специалистами с соблюдением требований
инструкции по эксплуатации и действующих нормативных
документов. Проверьте комплектность поставки по накладной и
убедитесь в отсутствии дефектов. Недопоставка или повреждение
груза должны быть письменно подтверждены перевозчиком.
В противном случае гарантия аннулируется. Изделие следует
перемещать в заводской упаковке с помощью подходящего
подъемного оборудования или транспортного средства. Будьте
осторожны. Не повредите корпус. Изделие необходимо хранить в
заводской упаковке в сухом месте, защищенном от атмосферных
воздействий. Температура хранения – от минус 10 до плюс 40 °С.
Изделие не должно подвергаться воздействию резких перепадов
температуры. При хранении в течение более одного года следует
регулярно рукой проверять легкость вращения рабочего колеса
вентилятора.
Монтаж
Монтаж должен выполняться квалифицированными специалистами
с соблюдением требований инструкции по монтажу и действующих
нормативных документов. Соблюдайте указанную выше технику
безопасности! Прежде чем подключить изделие к сетевым
зажимам, убедитесь в том, что данные зажимы отсоединены от сети
соответствующим выключателем. Необходимо принять меры защиты
от несанкционированной подачи электропитания.
Вентилятор CAIROX может быть установлен в любом положении.
Канальный вентилятор в круглом корпусе можно непосредственно
монтировать в воздуховод. Запрещается перетягивать крепление
вентилятора в воздуховоде. Для монтажа вентилятора pекомендуется
использовать мягкие соединительные вставки, которые существенно
сокращают передачу шума в воздуховод. Кабели и провода должны
быть проложены таким образом, чтобы выполнялась их защита от
механических повреждений и чтобы они не мешали проходу людей.
Вентилятор может быть закреплен как со стороны всасывания, так
и со стороны нагнетания! После установки вентилятора доступ к
вращающимся компонентам должен отсутствовать! Электрические
соединения следует выполнять согласно прилагаемой схеме!
Перед вводом в эксплуатацию следует проверить уплотнения на
вводах электрических кабелей. Должно быть исключено попадание
жидкости и посторонних предметов внутрь корпуса. Запрещается
изменять или удалять знаки безопасности. Вентиляторы CAI-
ROX не предназначены для наружной установки. Вентиляторы
предназначены для эксплуатации в сухих помещениях (без
конденсации)! Направление потока воздуха, перемещаемого
рабочим колесом, должно совпадать с маркировкой на агрегате!
Место монтажа должно быть легко доступно для проведения
технического обслуживания, чистки и демонтажа устройства!
Вентиляторы, оснащенные двигателями с частотным
регулированием, должны эксплуатироваться с учетом требований,
изложенных в инструкции по монтажу и руководстве по эксплуатации
преобразователя частоты.
Условия эксплуатации
Запрещается эксплуатировать вентиляторы CAIROX во
взрывоопасной атмосфере!
Также возможна эксплуатация агрегатов, не оснащенных
преобразователем частоты! За исключением агрегатов некоторых
типов из серии ETALINE EL (см. инструкцию по монтажу агрегатов
ETALINE EL). Максимальная темпе- ратура окружающей среды не
должна превышать значение, указанное на заводской табличке!
Необходимо проверить соответствие параметров электросети
значениям, указанным на заводской табличке!
Техническое обслуживание
Канальные вентиляторы в круглом корпусе не требуют
обслуживания, за исключением чистки во время рекомендуемых
перерывов. Прежде чем отсоединять какие-либо разъемы
или детали устройства, отключите его от сети. В результате
отключения сетевого питания должны быть отсоединены все
проводники электросети. Необходимо принять меры защиты от
несанкционированного включения электропитания. Детали изделий
не являются взаимозаменяемыми. Например, детали одного изделия
нельзя использовать в другом изделии. Попадающая с воздухом
пыль со временем образует отложения на рабочем колесе и корпусе.
Это приводит к сокращению эффективности и разбалансировке
рабочего колеса вентилятора, а также к сокращению срока службы.
Рабочее колесо следует чистить кисточкой, щеткой или тканью.
Внимание! Запрещается удалять или перемещать балансир.
Запрещается чистить внутреннюю поверхность водой под высоким
давлением. Воздушный фильтр существенно увеличивает интервал
между чистками или устраняется необходимость чистки.
Утилизация
Ненадлежащая утилизация агрегата может привести к загрязнению
окружающей среды. Удалите устройство с соблюдением
действующих природоохранных требований.
Deze montagehandleiding bevat belangrijke informatie om CAIROX
ventilatoren veilig en vakkundig te monteren, te transporteren, in
gebruik te nemen, te onderhouden en te demonteren. Het toestel is
geproduceerd volgens de algemeen erkende regels van de techniek.
Toch bestaat er gevaar voor lichamelijk letsel en materiële schade als
u de volgende veiligheids- en waarschuwingsaanwijzingen in deze in-
structie niet in acht neemt.
De producten mogen uitsluitend in gebruik worden genomen als
eerst de montagehandleiding en de veiligheidsvoorschriften zijn
gelezen en begrepen. Bewaar de handleiding op een plaats die op
elk moment voor elke gebruiker toegankelijk is. Geef het apparaat
uitsluitend in combinatie met de montagehandleiding door aan
derden.
CAIROX ventilatoren zijn onderhevig aan een permanente kwa-
liteitscontrole en voldoen aan de geldende voorschriften op het tijdstip
van de aevering. Omdat de producten voortdurend verder ontwikkeld
worden, behouden we ons het recht voor om, op elk moment en zon-
der voorafgaande aankondiging, wijzigingen aan de producten aan te
brengen. Wij staan niet in voor de juistheid of volledigheid van deze
montagehandleiding.
De garantie geldt uitsluitend voor de geleverde conguratie. De
garantie is niet van toepassing bij foutieve montage of onjuist
gebruik.
Veiligheidsvoorschriften
CAIROX Ventilatoren zijn volgens de EU-Machinerichtlijn 2006/42/
EG een component (deel van een machine). Het toestel is geen ge-
bruiksklare machine volgens de EU-Machinerichtlijn. Het is uitsluitend
bestemd om in een machine respectievelijk luchttechnisch toestel en
installatie ingebouwd te worden of met andere componenten tot een
machine resp. installatie samengevoegd te worden. Het toestel mag
pas in gebruik genomen worden als het is ingebouwd in de machine
/ de installatie waarvoor het bestemd is en deze volledig voldoet aan
de verplichtingen van de EU-Machinerichtlijn. Gebruik CAIROX Ven-
tilatoren uitsluitend in technisch perfecte staat! Controleer het product
op duidelijke gebreken zoals bijvoorbeeld barsten in de behuizing of
ontbrekende klinknagels, schroeven, afdekkappen of andere gebruiks-
relevante gebreken! Gebruik het product uitsluitend voor het daarvoor
bedoelde toepassingsgebied, dat in de technische gegevens alsook
op de gegevensplaat aangegeven is! M.b.t. aarding, aanzuigbeveili-
ging en veiligheidsafstanden moeten de voorschriften conform DIN
EN 13857 worden opgevolgd. (Door beschermroosters of voldoende
lange buisleidingen.) Voor het gebruik van algemeen voorgeschreven
elektrische en mechanische beschermingsmiddelen is de klant verant-
woordelijk! Bedrading en onderhoud mag uitsluitend uitgevoerd wor-
den door gekwaliceerde elektriciens! Voordat installatie of onderhoud
wordt uitgevoerd, moet de unit eerst los gekoppeld worden van de
netvoeding! De bediening van het toestel door personen met beperkte
fysische, sensorische of mentale capaciteiten mag uitsluitend onder
toezicht of na instructies van verantwoordelijke personen gebeuren!
Het toestel moet buiten bereik van kinderen gehouden worden!
Transport en opslag
Transport en opslag mogen alleen worden uitgevoerd door deskundig
personeel met inachtneming van de montagehandleiding en de gel-
dige voorschriften. De levering volgens aeverbon moet nagekeken
worden op juistheid, volledigheid en beschadigingen. Zorg ervoor dat
u ontbrekende hoeveelheden of beschadigingen tijdens het transport
altijd schriftelijk door de transporteur laat bevestigen. Bij niet-nakoming
vervalt de aansprakelijkheid. Het transport moet met gepaste hefmid-
delen in de originele verpakking of met de aangegeven transportvoor-
zieningen worden uitgevoerd. Beschadiging en vervorming van de
behuizing moeten worden vermeden. Het apparaat moet droog en
weersbestendig in de originele verpakking worden bewaard. Opslag-
temperatuur tussen –10°C en +40°C. Sterke temperatuurschommelin-
gen moeten vermeden worden. Bij langdurige opslag van meer dan
een jaar moet met de hand worden gecontroleerd of het schoepenwiel
nog licht genoeg loopt.
Montage
Montagewerkzaamheden mogen uitsluitend door deskundig perso-
neel conform de montagehandleiding en de geldige voorschriften en
normen worden uitgevoerd. De bovengenoemde veiligheidsinstructies
moeten worden opgevolgd! Koppel altijd het toestel helemaal af van
de netstroom alvorens het product te monteren respectievelijk de stek-
ker aan te sluiten of af te koppelen. Beveilig het toestel steeds tegen
opnieuw inschakelen.
CAIROX ventilatoren kunnen worden gemonteerd in elke willekeurige
positie. De buisventilatoren kunnen onmiddellijk in het kanaal aan-
gesloten worden en vastgemaakt. Zorg ervoor dat het kanaalsysteem
niet ingedeukt of gedraaid wordt. Voor de installatie bevelen we een
beklede bevestigingsklem aan die de geluidsoverbrenging in het ka-
naal vermindert! Leg kabels en leidingen zo, dat ze niet beschadigd
kunnen raken en niemand erover kan struikelen. De ventilator moet
aan beide zijden (toe-/afvoer) worden aangesloten op het ventilatie-
kanaal! Na de montage mogen er geen bewegende onderdelen meer
toegankelijk zijn! De elektrische aansluitingen aan het apparaat moe-
ten worden aangesloten volgens het schakelschema! Vergewis u er
vóór de ingebruikname van dat alle dichtingen en sluitingen van de
contactdozen correct ingebouwd en onbeschadigd zijn, om te voorko-
men dat vloeistoffen en vreemde voorwerpen in het product kunnen
terechtkomen. Waarschuwingstekens mogen niet veranderd of ver-
wijderd worden! CAIROX ventilatoren mogen niet in de buitenlucht
worden gebruikt. Ze mogen uitsluitend worden opgesteld in droge ru-
imten (geen condensatie)! Gebruik de ventilator altijd in de juiste lucht-
stroomrichting (zie markering op het apparaat)! Monteer de ventilator
zo dat hij goed toegankelijk is voor onderhoud en reiniging en met
weinig moeite kan worden gedemonteerd!
Bij montage van door een frequentieomvormer geregelde ventilatoren
dient de bijbehorende montage- en gebruiksaanwijzing van de desbe-
treffende fabrikant te worden geraadpleegd.
Voorwaarden voor inbedrijfsstelling.
Gebruik CAIROX ventilatoren niet in een explosieve omgeving. De
ventilatoren mogen normaal gesproken niet met een frequentieom-
vormer worden gebruikt! Een uitzondering hierop geldt voor enkele
modellen uit de serie ETALINE EL (zie montagehandleiding voor ETA-
LINE EL). De maximale omgevingstemperatuur, zoals aangegeven op
het typeplaatje, niet overschrijden. Let op of de netspanning overeen-
komt met de opgave op het typeplaatje.
Onderhoud
CAIROX ventilatoren zijn met uitzondering van aanbevolen schoon-
maakbeurten onderhoudsvrij. Zorg ervoor dat geen verbindingen van
leidingen, aansluitingen en onderdelen losgemaakt worden zolang het
toestel niet volledig is afgesloten van de netstroom. Beveilig het toe-
stel tegen opnieuw inschakelen. Afzonderlijke onderdelen mogen niet
met elkaar verwisseld worden. D.w.z. dat de voor een bepaald product
voorziene onderdelen niet voor andere producten gebruikt mogen wor-
den. Stofge lucht vormt afzettingen op het schoepenwiel en in het
ventilatorhuis. Dit leidt tot vermindering van prestaties, onbalans van
de ventilator en tot een kortere levensduur. Reinig de aandrijving met
borstel of doek. Attention! Do not remove or shift balance weights. Het
binnenwerk nooit met water of hogedrukreiniger schoonmaken! By in-
stalling an air lter the cleaning interval can be considerably extended
or avoided!
Afvalverwijdering
Het achteloos verwijderen van het toestel kan tot milieuverontreiniging
leiden. Verwijder het toestel volgens de nationale bepalingen van uw
land.
