SD-21

1
注意
Canon SD-21 打印机支架是专门用于 Canon TX-5200、TX-5210、PRO-520 以
及PRO-521 打印机的打印机支架。按照本手册中的说明将打印机牢固安装到支
架上。
使用以上未列出的支架，或未将打印机牢固安装到支架上可能会不稳固，并且可
能会造成人身伤害。
Caution
The Canon SD-21 printer stand is a printer stand exclusively for the Canon TX-5200, TX-5210, PRO-
520, and PRO-521 printer. Follow the instructions in the manual to securely attach the printer to
the stand.
Using a stand not listed above or not attaching the printer securely to the stand may be unstable
and may result in injury.
注意
Canon SD-21 印表機支架是 Canon TX-5200、TX-5210、PRO-520 和PRO-521 印表機專用的印表
機支架。請遵循手冊中的使用說明，將印表機牢固地連接到支架上。
使用非上述的支架或未能將支架牢固地加裝至印表機，均可能造成產品無法穩定運作，且可能造成
人身傷害。





Perhatian
Penyangga pencetak Canon SD-21 adalah penyangga pencetak eksklusif untuk pencetak
Canon TX-5200, TX-5210, PRO-520, dan PRO-521. Ikuti petunjuk pemakaian dalam manual untuk
memasang pencetak ke penyangga dengan aman.
Menggunakan penyangga yang tidak tercantum di atas atau tidak memasang pencetak dengan
kencang pada penyangga dapat membuatnya tidak stabil dan dapat mengakibatkan cedera.
주의
Canon SD-21 프린터 스탠드는Canon TX-5200, TX-5210, PRO-520 및PRO-521 프린터 전용 프린
터스탠드입니다. 설명서의 지침에 따라 프린터를 스탠드에 단단히 부착하십시오.
위에 나열되지 않은 스탠드를 사용하거나 프린터를 스탠드에 단단히 부착하지 않으면 흔들릴 수있
으며 부상을 입을 수도 있습니다.
如果支架随本打印机提 供 ，请 使 用 该 支架。如果购买了选购的打印机支架，请 遵 守
以下注意事项。
If a stand is included with the printer, please use that stand. If you are purchasing an optional
printer stand, please observe the following caution.
若印表機隨附支架，請使用該支架。若您購買了選配式印表機支架，請仔細閱讀下列注意事項。


Jika sebuah penyangga disertakan dengan pencetak, mohon gunakan penyangga tersebut. Jika
Anda membeli penyangga pencetak opsional, harap perhatikan peringatan berikut ini.
프린터에 스탠드가 포함된 경우 해당 스탠드를 사용하십시오. 프린터 스탠드를 옵션으로 구입한 경
우에는 다음 주의 사항을 준수하십시오.
有关组装支架的详细资料，请阅读本手册。插图可能与所用型号不同，但基本步骤
相同。安装、使用产品前，请阅读使用说明书。该说明书请保留备用。请在充分理解
内容的基础上，正确使用。
Read this manual for details on assembling the stand. Although the illustrations may differ from
the model you are using, the basic procedure is the same. Read this manual before attempting to
operate the printer. Keep this manual for future use.
如需組裝支架的詳細資訊，請閱讀本手冊。雖然插圖可能與您正在使用的型號不同，但基本程序是
相同的。請先閱讀本手冊再嘗試操作印表機。請妥善保留本手冊以供日後使用。
 

Bacalah petunjuk ini untuk detail tentang merakit penyangga. Meskipun ilustrasinya mungkin
berbeda dengan model yang Anda gunakan, prosedur dasarnya sama. Bacalah petunjuk ini
sebelum mencoba mengoperasikan pencetak. Simpanlah petunjuk ini untuk digunakan di waktu
mendatang.
스탠드를 조립할 때자세한 내용을 보려면 이설명서를 읽으십시오. 사용하고 있는 모델이 그림과
다르더라도 기본 절차는 같습니다. 프린터를 조작하기 전에 본설명서를 읽으십시오. 나중에 사용할
수있도록 이설명서를 잘보관해 두십시오.

2

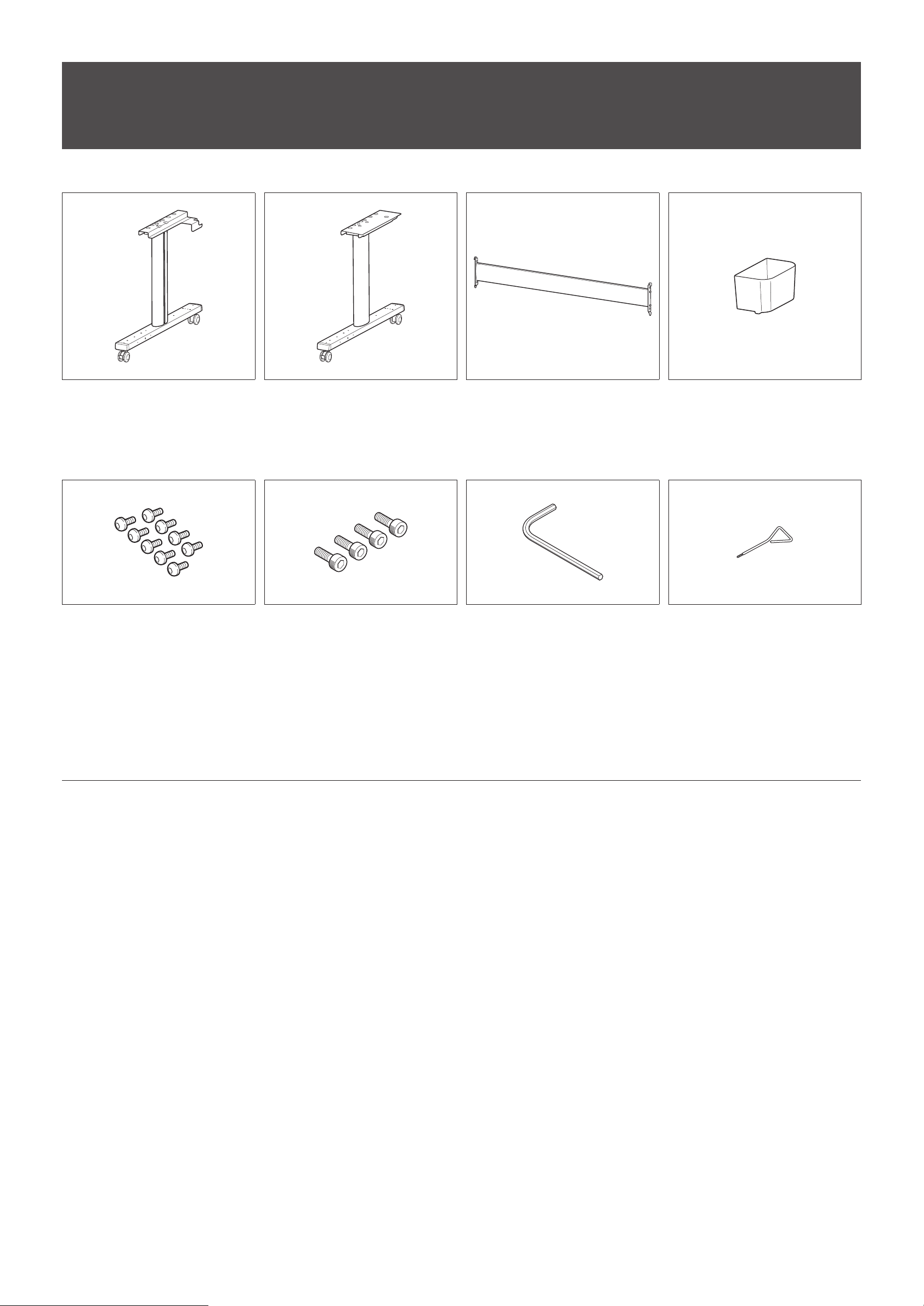

支架柱L
Stand leg L
支架腳 L

Kaki L penyangga
스탠드 다리 L
支架柱R
Stand leg R
支架腳 R

Kaki R penyangga
스탠드 다리 R
支架撑条
Stand stay
支架連桿

Pemisah penyangga
스탠드 스테이
附件盒
Accessory pocket
附件盒

Kantong aksesori
액세서리 보관함
M4六角螺钉(x 9)
M4 hex screw (x 9)
M4 六角螺絲 (x 9)

Sekrup heksagonal M4 (x 9)
M4 6각나사(x 9)
M8六角螺钉(x 4)
M8 hex screw (x 4)
M8 六角螺絲 (x 4)

Sekrup heksagonal M8 (x 4)
M8 6각나사(x 4)
M8内六角扳手
M8 Allen wrench
M8 內六角扳手

Kunci L M8
M8 6각렌치
M4内六角扳手
M4 Allen wrench
M4 內六角扳手

Kunci L M4
M4 6각렌치
包装内可能也包含其他文档。
Other documentation may also be included in the package.
套件也可能包含其他文件。

Dokumen lain mungkin saja disertakan dalam kemasan.
이외에도 각종 안내서가 동봉되어 있는 경우가 있습니다.
包装内容 包裝內容 Isi Kemasan
Package Contents  동고품 일람

3

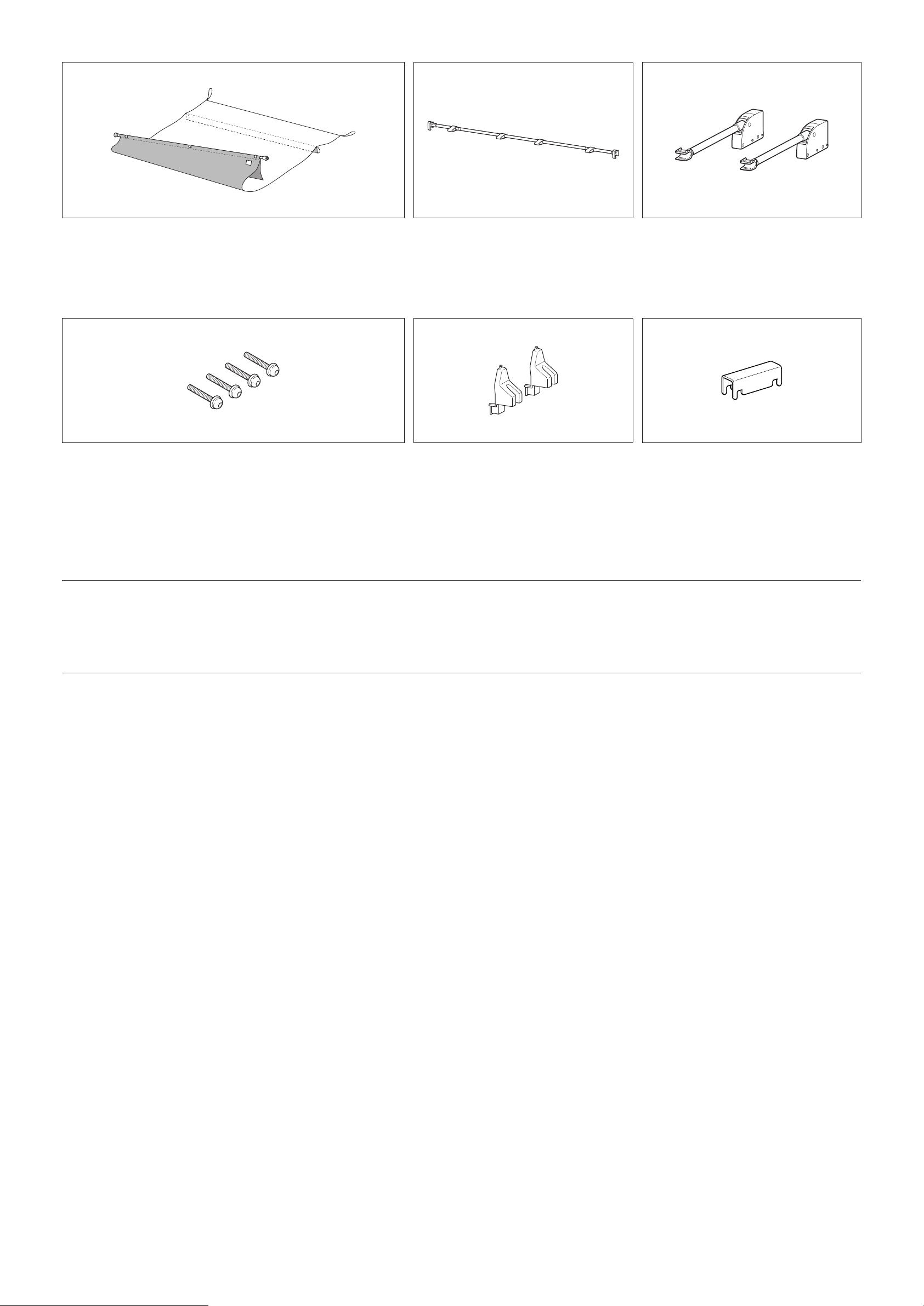

篮子布/篮子杆(标签侧) *2
Basket cloth / Basket rod (tag side) *2
紙籃布 / 紙籃桿（標籤側） *2
    
Kain keranjang / Gagang keranjang (sisi tag) *2
바스켓 천/바스켓 로드(태그 쪽) *2
篮子杆(细带侧)
Basket rod (cord side)
紙籃桿（綁繩側）
 
Gagang keranjang (sisi tali)
바스켓 로드(끈쪽)
篮子臂(x 2)
Basket arm (x 2)
紙籃臂 (x 2)
 
Lengan keranjang (x 2)
바스켓 암(x 2)
篮子臂的M4六角螺钉(x 4)
M4 hex screw for basket arm (x 4)
紙籃臂的 M4 六角螺絲 (x 4)
 
Sekrup heksagonal M4 untuk lengan keranjang (x 4)
바스켓 암용 M4 6각나사(x 4)
杆支架(x 2)
Rod holder (x 2)
桿固定座 (x 2)

Penahan gagang (x 2)
로드 홀더(x 2)
篮子锁定架(x 2)
Basket locking support (x 2)
紙籃鎖定架 (x 2)
 
Penahan pengunci keranjang (x 2)
바스켓 잠금 받침대(x 2)
可能未包含这些物品，具体视您所在的地区而定。
These items might not be included depending on your region.
包裝內容物不一定包含這些品項，具體因您所在地區而異。

Item ini mungkin tidak disertakan tergantung wilayah Anda.
지역에 따라 이러한 품목이 포함되어 있지 않을 수있습니다.
*1 篮子杆（细带侧）也用作安装打印机时的位置校正杆。
*2 篮子杆（标签侧）已附连至篮子布。
*1 The basket rod (cord side) is also used as a position alignment rod when installing the printer.
*2 The basket rod (tag side) is already attached to the basket cloth.
*1 紙籃桿（綁繩側）也是安裝印表機時所用的位置對齊桿。
*2 紙籃桿（標籤側）已固定於紙籃布。

 
*1 Gagang keranjang (sisi tali) digunakan juga sebagai gagang penjajaran posisi saat memasang
pencetak.
*2 Gagang keranjang (sisi tag) sudah terpasang ke kain keranjang.
*1 바스켓 로드(끈쪽)는프린터 설치 시위치 맞춤 로드로도 사용됩니다.
*2 바스켓 로드(태그 쪽)는이미 바스켓 천에 부착되어 있습니다.

4

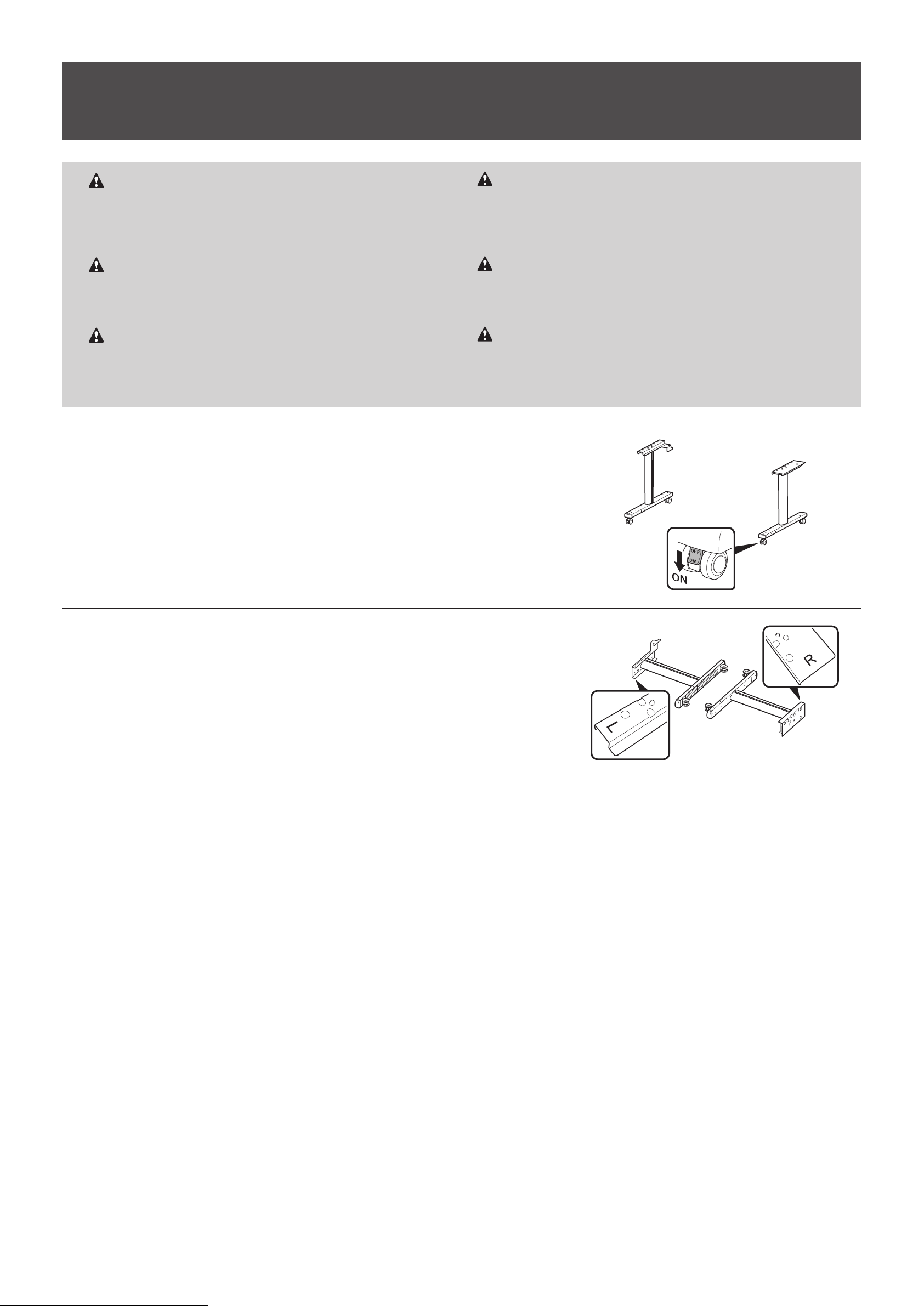

1确认支架柱L和支架柱R上的全部4个脚轮锁已开启。
Check that locks on a total of 4 casters on both stand leg L and stand leg R are engaged.
檢查支架腳 L 和支架腳 R 上總計 4 個腳輪是否都已鎖住。

Pastikan kunci pada ke-4 roda baik di kaki L penyangga maupun di kaki R penyangga aktif.
스탠드 다리 L과스탠드 다리 R에장착된 총4개의 캐스터가 모두 잠겨 있는지 확인하십시오.
2如图所示摆放支架柱L和支架柱R。
Arrange the stand leg L and stand leg R as shown in the diagram.
如圖所示排列支架腳 L 和支架腳 R。

Atur kaki L penyangga dan kaki R penyangga seperti ditunjukkan pada diagram.
스탠드 다리 L과스탠드 다리 R을그림과 같이 맞춥니다.
注意
●支架组装需要2人或更多人。独自组装支架会有受伤的风险或造成支架意
外弯曲。
●由6个人抬起打印机。有关搬运所需人数以及搬运握持位置的详细资料，
请参阅安装指南中的“操作注意事项”(第3页)。
Caution
●Stand assembly requires 2 or more people. Assembling the Stand alone poses a risk of
injury or accidental bending of the stand.
●Lift the printer with 6 people. For details on the number of lifters and the position they
hold, refer to the Setup Guide "Handling Cautions" (P. 3).
注意
●組裝支架需要至少 2 個人來完成。獨自組裝支架可能存在受傷或使支架意外彎折的風險。
●6 人抬起印表機。如需抬起人數和抓握位置的詳細資訊，請參閱安裝指南 "搬運注意事項"
（第 3 頁）。

●

●

Perhatian
●Perakitan penyangga memerlukan 2 orang atau lebih. Merakit Penyangga sendirian
dapat memunculkan risiko cedera atau bengkoknya penyangga secara tidak sengaja.
●Angkat pencetak bersama 6 orang. Untuk rincian mengenai jumlah pengangkat dan
posisi mereka memegang, lihat Petunjuk Pengesetan "Perhatian Penanganan" (Hlm. 3).
주의
●스탠드는 반드시 2 명이상이 함께 조립하여 주십시오. 혼자서 작업할 경우 다치거나 스탠
드가 변형될 우려가 있습니다.
●프린터는 6명이 들어 올립니다. 들어 올리는 사람의 수와 잡아야 하는 위치에 대한 자세한
내용은 설치 가이드 "취급 주의 사항"(3페이지)을참조하십시오.
组装支架 組裝支架 Merakit Penyangga
Assembling the Stand 스탠드 조립

5
3

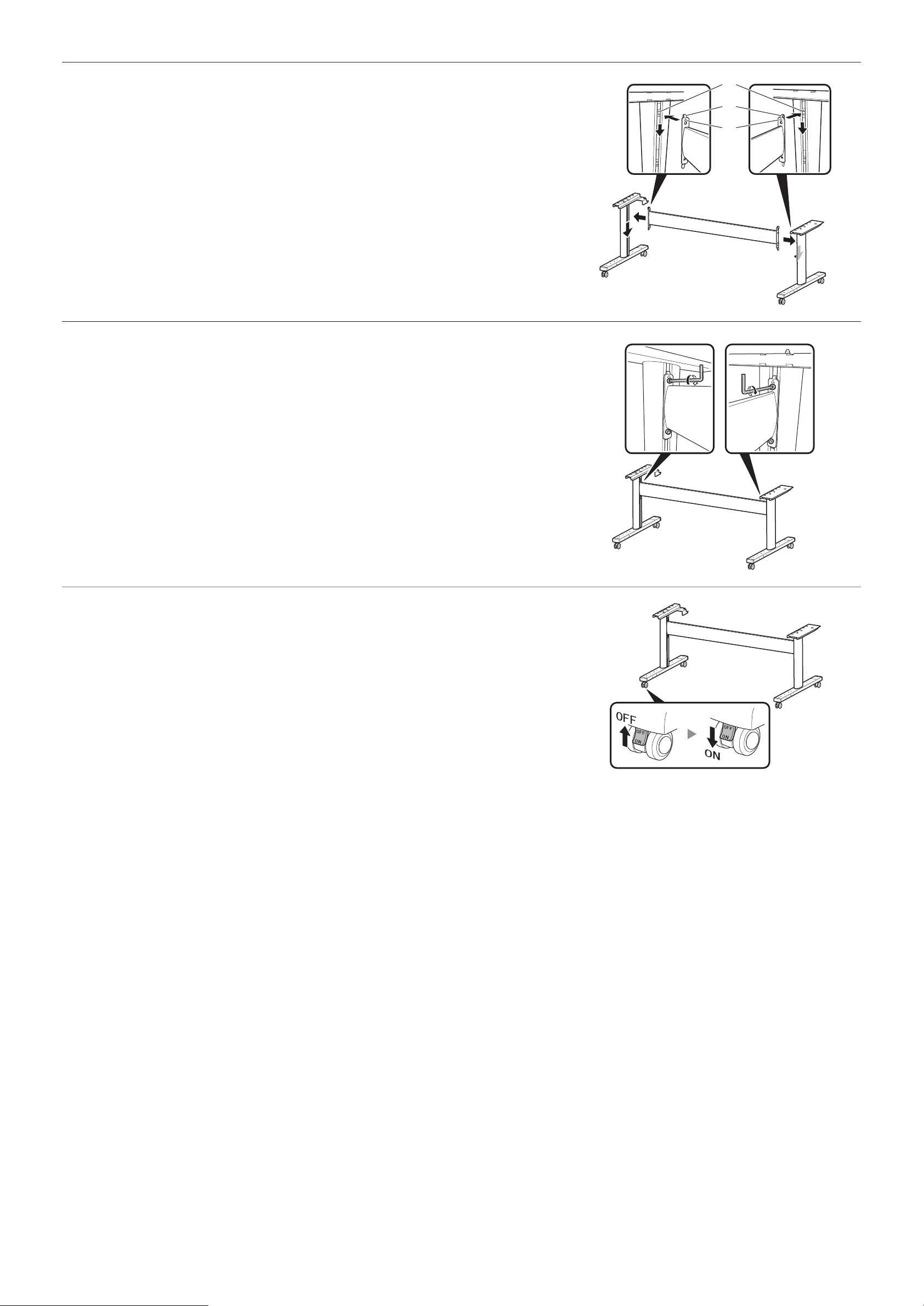

将印在支架撑条左侧和右侧的▲(A)与印在支架柱内侧的▲(B)重 叠 ，然 后 将 支架撑条的钩形部分(C)
钩在支架柱上。
Align the positions of the ▲ (A) stamped on the left and right of the stand stay to overlap with the ▲ (B) stamped
on the inner sides of the stand legs, and hook the hook-shaped parts of the stand stay (C) onto the stand legs.
將支架連桿左側和右側標示的 ▲(A) 位置，與支架腳內側標示的 ▲(B) 重疊，並將支架連桿的鉤狀零件 (C) 鉤住支架
腳。
▲    ▲
 
Sejajarkan posisi ▲(A) yang tercetak pada kiri dan kanan pemisah penyangga hingga tumpang tindih dengan
▲(B) yang tercetak pada sisi dalam kaki penyangga, dan sangkutkan bagian berbentuk kait pada pemisah
penyangga (C) ke kaki penyangga.
스탠드 스테이의 왼쪽과 오른쪽에 표시된 ▲(A)가스탠드 다리 안쪽에 표시된 ▲(B)와겹치도록 맞춘 다음, 스탠드 스테
이(C)의갈고리 모양 부분을 스탠드 다리에 겁니다.
A
C
B
4在左右两侧各使用2个M8六角螺钉固定支架撑 条 。使 用 M8内六角扳手牢固紧固螺钉。
Ax the stand stay using 2 M8 hex screws each on the left and right sides. Securely tighten the screws using the
M8 Allen wrench.
在左側和右側各使用 2 顆M8 六角螺絲來固定支架連桿。使用 M8 內六角扳手鎖緊螺絲。
     
Pasang pemisah penyangga menggunakan sekrup heksagonal M8 masing-masing 2 buah pada sisi kiri dan
kanan. Kencangkan sekrup dengan kunci L M8.
왼쪽과 오른쪽에서 각각 2개의 M8 6각나사를 사용하여 스탠드 스테이를 부착합니다. M8 6각렌치를 사용하여 나사를
단단히 조입니다.
5松开全部4个 脚 轮 锁 ，将 支架移动到可轻松安装打印机的 位 置 。移 动 支架后 ，重 新 锁 定 全 部 脚 轮 锁 。
Unlock all 4 of the caster locks, and move the stand to a location where it is easy to mount the printer. After
moving the stand, lock all of the casters again.
解鎖所有 4 個腳輪，並將支架移動到易於安裝印表機的位置。移動支架後，再次鎖定所有腳輪。

 
Buka semua 4 kunci roda, dan pindahkan penyangga ke lokasi yang mudah untuk memasang pencetak. Setelah
memindahkan penyangga, kunci semua roda kembali.
캐스터 잠금 장치 4개를 모두 풀고 프린터를 장착하기 용이한 위치로 스탠드를 이동합니다. 스탠드를 이동한 후캐스터
를모두 다시 잠급니다.

6
6用于在安装打印机时校正位置的杆附连至支架。在使用篮子 (6-a) 时和 TX 系列 (6-b) 中使用堆叠器时，用于校正位置的杆有所不同。继续执行适用程序。
The rod for aligning the position when installing the printer is attached to the stand. The rod for aligning the position diers between the case of using the basket (6-a) and the case of
using the stacker in the TX series (6-b). Proceed to the appropriate procedure.
安裝印表機時所用的位置對齊桿已固定於支架。使用紙籃 (6-a) 及使用 TX 系列堆疊器 (6-b) 時，兩種情況使用的位置對齊桿不同。請按照適當的程序進行操作。
   

Gagang untuk menjajarkan posisi saat memasang pencetak sudah terpasang ke penyangga. Gagang untuk menjajarkan posisi memiliki perbedaan antara saat menggunakan
keranjang (6-a) dan saat menggunakan penumpuk di seri TX (6-b). Lanjutkan ke prosedur yang sesuai.
프린터 설치 시위치 맞춤용 로드는 스탠드에 부착되어 있습니다. 위치 맞춤용 로드는 바스켓을 사용하는 경우(6-a)와TX 시리즈의 스태커를 사용하는 경우(6-b)에서로 다릅니다. 적절한 절차로 진
행합니다.
6-a 在使用篮子时
将篮子杆安装到支架柱的支撑板上。进行安装，使篮子杆凸起部位(A)朝向自己。
When using the basket
Attach the basket rod to the supporting plates on the stand legs. Attach with the protrusions (A) on the basket
rod facing towards you.
使用紙籃時
將紙籃桿連接至支架腳上的支撐板。用紙籃桿上面向您的突鈕 (A) 連接。
           
  
Saat menggunakan keranjang
Pasang gagang keranjang ke pelat penopang pada kaki-kaki penyangga. Pasang dengan tonjolan (A) pada
gagang keranjang menghadap ke arah Anda.
바스켓 사용 시
바스켓 로드를 스탠드 다리의 받침판에 부착합니다. 바스켓 로드의 돌출부(A)가자신을 향하도록 부착합니다.
A
6-b 在使用堆叠器时（仅限 TX 系列）
打开堆叠器盒并准备好杆 2。将 杆 2 附连至在支架柱上支撑板的支架。在杆 2 (A) 中的孔朝上的情
况下附连。
When using the stacker (TX series only)
Open the stacker box and prepare the rod 2. Attach the rod 2 to the stand supporting plates on the stand legs.
Attach with the holes in rod 2 (A) facing up.
使用堆疊器（限 TX 系列）時
打開裝有堆疊器的箱子，準備 2 號桿。將 2 號桿固定於支架腳上的支架支撐板。固定時，2 號桿 (A) 的兩個孔朝上。
 

        
Saat menggunakan penumpuk (seri TX saja)
Buka kotak penumpuk dan persiapkan gagang 2. Pasang gagang 2 ke pelat penopang penyangga pada kaki-
kaki penyangga. Pasang dengan posisi lubang di gagang 2 (A) menghadap ke atas.
스태커 사용 시(TX 시리즈만 해당)
스태커 상자를 열고 로드 2를준비합니다. 로드 2를스탠드 다리의 스탠드 받침판에 부착합니다. 로드 2의구멍(A)이위
를향하도록 하여 부착합니다.
A
A

7
7将打印机放置在支架上时，检查位置校正标记。在使用篮子 (7-a) 时和 TX 系列 (7-b) 中使用堆叠器时，标记有所不同。继续执行适用程序。
Check the position alignment marking when placing the printer on the stand. The marking diers between the case of using the basket (7-a) and the case of using the stacker in the TX
series (7-b). Proceed to the appropriate procedure.
將印表機放上支架時，請確認位置對齊標記。使用紙籃 (7-a) 及使用 TX 系列堆疊器 (7-b) 時，兩種情況的標記不同。請按照適當的程序進行操作。
 
Periksa tanda penjajaran posisi saat meletakkan pencetak pada penyangga. Tanda memiliki perbedaan antara saat menggunakan keranjang (7-a) dan saat menggunakan penumpuk
di seri TX (7-b). Lanjutkan ke prosedur yang sesuai.
스탠드에 프린터를 놓을 때위치 맞춤 표시를 확인합니다. 이표시는 바스켓을 사용하는 경우(7-a)와TX 시리즈의 스태커를 사용하는 경우(7-b)에서로 다릅니다. 적절한 절차로 진행합니다.
7-a 在使用篮子时
检查打印机背面的凸起部位(A)与篮子杆上的黑色标记(B)是 否 对 齐 。在 步 骤 9中将打印机放置在支架
上 时 ，使 用 (A)和(B)作为导引标记。
When using the basket
Check the positions of the alignment protrusions (A) on the back of the printer and the black marks on the
basket rod (B). Use (A) and (B) as guide markings when placing the printer on the stand in step 9.
使用紙籃時
檢查印表機後側的對齊突鈕 (A) 位置和紙籃桿 (B) 上的黑色標記。在步驟 9 中將印表機放在支架上時，使用 (A) 和(B) 做
為引導標記。
           
  

Saat menggunakan keranjang
Periksa posisi tonjolan penjajaran (A) pada bagian belakang pencetak dan tanda hitam pada gagang keranjang
(B). Gunakan (A) dan (B) sebagai tanda panduan ketika meletakkan pencetak pada penyangga di langkah 9.
바스켓 사용 시
프린터 후면의 맞춤 돌출부(A)와바스켓 로드의 검은색 표시(B)의위치를 확인합니다. 9단계에서 스탠드에 프린터를 놓
을때(A)와(B)를가이드 표시로 사용합니다.B
A
7-b 在使用堆叠器时（仅限 TX 系列）
检查打印机背部的校正突起 (A) 以及杆 2 (B) 中的孔的位置。在步骤9中将打印机放置在支架上时，
使用(A)和(B)作为导引标记。
When using the stacker (TX series only)
Check the positions of the alignment protrusions (A) on the back of the printer and the holes in rod 2 (B). Use (A)
and (B) as guide markings when placing the printer on the stand in step 9.
使用堆疊器（限 TX 系列）時
檢查印表機背面對齊突鈕 (A) 和2 號桿 (B) 上孔洞的位置。在步驟 9 中將印表機放在支架上時，使用 (A) 和(B) 做為引導
標記。
 
  

Saat menggunakan penumpuk (seri TX saja)
Periksa posisi tonjolan penjajaran (A) pada bagian belakang pencetak dan lubang di gagang 2 (B). Gunakan (A)
dan (B) sebagai tanda panduan ketika meletakkan pencetak pada penyangga di langkah 9.
스태커 사용 시(TX 시리즈만 해당)
프린터 후면의 맞춤 돌출부(A)와로드 2의구멍(B)의위치를 확인합니다. 9단계에서 스탠드에 프린터를 놓을 때(A)와
(B)를가이드 표시로 사용합니다.
B
A

8
8需要6个人 抬 起 打印机，将 其 搬 到 支架上。
Have 6 people lift the printer and move it to the stand.
由6 個人抬起印表機並移動到支架上。

Siapkan 6 orang untuk mengangkat pencetak dan memindahkannya ke penyangga.
6명이 프린터를 들어서 스탠드로 이동합니다.
9将打印机放到支架上 ，同 时 确 保 在 步 骤 7中检查的A和B对 齐 。在 使 用 篮 子 (9-a) 时和 TX 系列 (9-b) 中使用堆叠器时，校正标记有所不同。继续执行适用程序。
Place the printer on the stand while making sure to align A and B which you checked in step 7. The alignment markers diers between the case of using the basket (9-a) and the case of
using the stacker in the TX series (9-b). Proceed to the appropriate procedure.
將印表機放在支架上，同時確實對齊在步驟 7 中檢查的 A 和B。使用紙籃 (9-a) 及使用 TX 系列堆疊器 (9-b) 時，兩種情況的對齊標記不同。請按照適當的程序進行操作。
   

Letakkan pencetak pada penyangga sambil memastikan untuk menjajarkan A dan B yang sudah Anda periksa di langkah 7. Penanda penjajaran memiliki perbedaan antara saat
menggunakan keranjang (9-a) dan saat menggunakan penumpuk di seri TX (9-b). Lanjutkan ke prosedur yang sesuai.
7단계에서 확인한 A와B를맞춰서 스탠드에 프린터를 올립니다. 이맞춤 표시는 바스켓을 사용하는 경우(9-a)와TX 시리즈의 스태커를 사용하는 경우(9-b)에서로 다릅니다. 적절한 절차로 진행합
니다.
9-a 在使用篮子时
When using the basket
使用紙籃時
           
Saat menggunakan keranjang
바스켓 사용 시
A
A
B

9
9-b 在使用堆叠器时（仅限 TX 系列）
When using the stacker (TX series only)
使用堆疊器（限 TX 系列）時
 
Saat menggunakan penumpuk (seri TX saja)
스태커 사용 시(TX 시리즈만 해당)
A
A
B
10 拆下用于位置校正 (①) 的杆，并从支架支撑板 (②) 的底部在左侧和右侧通过 M4 内六角扳手用 3
颗M4 六角螺钉牢固附接打印机。
Remove the basket rod (①), and use an M4 Allen wrench to securely ax the printer by using 3 M4 hex screws
each on the left and right sides from the bottom of the supporting plate (②).
拆下位置對齊桿 (①)，使用 M4 內六角扳手與 3 顆M4 六角螺絲，在支架支撐板 (②) 底部的左側和右側各鎖上一顆螺絲
以固定印表機。
 ①   
②
Lepaskan gagang yang digunakan untuk penjajaran posisi (①), lalu gunakan kunci L M4 untuk mengencangkan
pemasangan pencetak menggunakan 3 sekrup heksagonal M4 pada setiap sisi kiri dan kanan dari bagian
bawah pelat penopang penyangga (②).
위치 맞춤에 사용된 로드를 분리하고(①), M4 6각렌치를 사용하여 스탠드 받침판 하단의 왼쪽과 오른쪽에서 각3개의
M4 6각나사를 이용해 프린터를 단단히 조입니다(②).

10
如果使用卷纸单元，此时将卷纸单元安装到支架上。有关详细资料，请参阅卷纸单元随附的“卷纸单元安装指南”。
If you are using a roll unit, attach the roll unit to the stand at this point. Refer to the "Roll Unit Setup Guide" included with the roll unit for details.
若是使用捲紙單元，此時請將捲紙單元連接至支架。如需詳細資訊，請參閱捲紙單元隨附的 "捲紙單元安裝指南"。
 
Jika Anda menggunakan unit gulungan, pasang unit gulungan ke penyangga pada tahap ini. Lihat "Petunjuk Pengesetan Unit Gulungan" yang disertakan dengan unit gulungan untuk
selengkapnya.
롤용지 유닛을 사용하는 경우 이단계에서 스탠드에 롤용지 유닛을 장착합니다. 자세한 내용은 롤용지 유닛에 동봉된 "롤용지 유닛 설치 가이드"를참조하십시오.
使用堆叠器时，在该点装配堆叠器。有关详细信息，请参阅堆叠器随附的“堆叠器安装指南”。
请注意，使用堆叠器时，不需要“附连篮子”程序（第 11 页）。
When using the stacker, assemble the stacker at this point. Refer to the “Stacker Setup Guide” included with the stacker for details.
Note that when you are using the stacker, you do not need the “Attaching the Basket” procedure (p.11).
使用堆疊器時，請在這個時候組裝堆疊器。如需詳細資訊，請參閱堆疊器隨附的「堆疊器安裝指南」。
請注意，使用堆疊器時，您不需要進行「連接紙籃」程序（第 11 頁）。
 
   
Saat menggunakan penumpuk, rakit penumpuk pada saat ini. Lihat “Petunjuk Pengesetan Penumpuk” yang disertakan dengan penumpuk untuk selengkapnya.
Perhatikan bahwa saat menggunakan penumpuk, Anda tidak memerlukan prosedur “Memasang Keranjang” (hlm.11).
스태커를 사용하는 경우 이단계에서 스태커를 조립합니다. 자세한 내용은 스태커에 동봉된 "스태커 설치 가이드"를참조하십시오.
스태커를 사용하는 경우에는 "바스켓 장착" 절차(11페이지)를수행할 필요가 없습니다.
安装卷纸单元 連接捲紙單元 Memasang Unit Gulungan
Attaching the Roll Unit  롤용지 유닛 장착
装配堆叠器 組裝堆疊器 Merakit Penumpuk
Assembling the Stacker  스태커 조립

11
1将篮子臂侧面的凸起部分(A)对准支架柱内侧的孔(B)，然后将篮子臂安装到支架上。
Align the protrusions (A) on the side of the basket arm with the holes (B) on the inner side of the stand leg, and
attach the basket arm to the stand.
將紙籃臂側邊的突鈕 (A)，對齊支架腳內側的孔 (B)，再將紙籃臂連接至支架。
   
Sejajarkan tonjolan (A) pada sisi lengan keranjang dengan lubang (B) pada sisi dalam kaki penyangga dan
pasangkan lengan keranjang ke penyangga.
바스켓 암의 측면에 있는 돌출부(A)를스탠드 다리 안쪽에 있는 구멍(B)과맞추고 바스켓 암을 스탠드에 장착합니다.
A BB A
注释 请务必将篮子臂安装到支架内侧。如果将其安装在外侧，则无法按照如下所述组装篮子。
Note Always attach the basket arms to the inner side of the stand. If you attach them to the outer side, you will not
be able to assemble the basket as described below.
備註 請務必將紙籃臂連接至支架內側。若連接至外側，就無法如下所述組裝紙籃。
 
Catatan Selalu pasang lengan keranjang ke sisi dalam penyangga. Jika Anda memasangnya ke sisi luar, Anda tidak
akan dapat merakit keranjang seperti dijelaskan di bawah.
메모 바스켓 암은 항상 스탠드의 안쪽에 장착하십시오. 바깥쪽에 장착하면 아래 설명처럼 바스켓을 조립할 수없습니
다.
2使用篮子臂的2个M4六角螺钉将篮子臂固定到支架上。使用M4内六角扳手牢固紧固螺钉。
在另一支架柱重复步骤1和2，以固定左侧和右侧篮子臂。
Ax the basket arm to the stand using 2 M4 hex screws for the basket arms. Securely tighten the screws using
the M4 Allen wrench.
Repeat steps 1 and 2 also for the other stand leg to ax the left and right basket arms.
針對紙籃臂，使用 2 顆M4 六角螺絲將紙籃臂固定至支架。使用 M4 內六角扳手鎖緊螺絲。
此外，針對其他支架腳重複步驟 1 和2 以固定左和右紙籃臂。
     
  
Pasang lengan keranjang ke penyangga menggunakan 2 sekrup heksagonal M4 untuk lengan keranjang.
Kencangkan sekrup dengan kunci L M4.
Ulangi langkah 1 dan 2 untuk kaki penyangga lainnya untuk memasang lengan keranjang kiri dan kanan.
바스켓 암용 M4 6각나사 2개를 사용하여 바스켓 암을 스탠드에 장착합니다. M4 6각렌치를 사용하여 나사를 단단히
조입니다.
다른 스탠드 다리에 대해서는 1 및2단계를 반복하여 왼쪽 및오른쪽 바스켓 암을 장착합니다.
安装篮子 連接紙籃 Memasang Keranjang
Attaching the Basket   바스켓 장착

12
3将杆支架底座上的凸起部分(A)插入支架柱后侧4个孔中最内侧的孔(B)中，然后安装杆支架。
Insert the protrusion (A) on the base of the rod holder into the hole that is innermost (B) from among the 4
holes on the rear side of the stand leg, and attach the rod holder.
將桿固定座底座上的突鈕 (A)，插入支架腳背面 4 孔中最內側的孔 (B)，然後連接桿固定座。


Masukkan tonjolan (A) di dasar penahan gagang ke dalam lubang yang paling dalam (B) di antara ke-4 lubang
di bagian belakang kaki penyangga, dan pasang penahan gagang.
로드 홀더의 베이스에 있는 돌출부(A)를스탠드 다리 후방 쪽에 있는 4개의 구멍 중가장 안쪽 구멍(B)에삽입하고 로드
홀더를 장착합니다.
B B
A
注释 请务必将杆支架安装到支架内侧的孔中。如果将其安装到错误的一侧，则无法按照如下所述
组装篮子。
Note Always attach the rod holders to the inner side holes of the stand. If you attach them to the wrong side, you
will not be able to assemble the basket as described below.
備註 請務必將桿固定座連接至支架內側孔。若連接至錯誤側，就無法如下所述組裝紙籃。
 
Catatan Selalu pasang penahan gagang ke lubang sisi dalam penyangga. Jika Anda memasangnya ke sisi yang salah,
Anda tidak akan dapat merakit keranjang seperti dijelaskan di bawah.
메모 로드 홀더는 항상 스탠드의 안쪽 구멍에 장착하십시오. 잘못된 쪽에 장착하면 바스켓을 아래 설명처럼 조립할 수
없습니다.
4使用1个M4六角螺钉将杆支架固定到支架上。
在另一支架柱重复步骤3和4，以固定左侧和右侧杆支架。
Ax the rod holder to the stand using 1 M4 hex screw.
Repeat steps 3 and 4 also for the other stand leg to ax the left and right rod holders.
使用 1 顆M4 六角螺絲將桿固定座固定至支架。
此外，針對其他支架腳重複步驟 3 和4 以固定左和右桿固定座。
 
 
Pasang penahan gagang ke penyangga menggunakan 1 sekrup heksagonal M4.
Ulangi langkah 3 dan 4 untuk kaki penyangga lainnya untuk memasang penahan gagang kiri dan kanan.
M4 6각나사 1개를 사용하여 로드 홀더를 스탠드에 장착합니다.
다른 스탠드 다리에 대해서도 3 및4단계를 반복하여 왼쪽 및오른쪽 로드 홀더를 장착합니다.

13
5展开篮子布，使没有白色标签(A)的一面向上，然后将篮子杆(细带侧)穿过篮子布的筒形部分。
Spread out the basket cloth with the surface that does not have the white tag (A) facing up, and feed the
basket rod (cord side) through the cylindrical part of the basket cloth.
將沒有白色標籤 (A) 的面朝上來展開紙籃布，並將紙籃桿（綁繩側）穿過紙籃布的圓橫部分。
    
  
Bentangkan kain keranjang dengan permukaan yang memiliki tag putih (A) menghadap ke atas, dan
umpankan gagang keranjang (sisi tali) melalui bagian silindris pada kain keranjang.
바스켓 천을 흰색 태그(A)가없는 면이 위로 향하도록 하여 펼치고, 바스켓 로드(끈쪽)를바스켓 천의 원통형 부분으로
통과시킵니다.
A
注释 篮子杆(标签侧)已安装在篮子布上。
Note The basket rod (tag side) is already attached to the basket cloth.
備註 紙籃桿（標籤側）已連接至紙籃布。
  
Catatan Gagang keranjang (sisi tag) sudah terpasang ke kain keranjang.
메모 바스켓 로드(태그 쪽)는이미 바스켓 천에 부착되어 있습니다.
6将篮子杆(标签侧)的两端安装到篮子臂的顶端。
将篮子杆上的凸起部分(A)插入篮子臂顶端的椭圆形孔(B)中进行安装。
Attach both ends of the basket rod (tag side) to the tips of the basket arms.
Insert the protrusions (A) on the basket rod into the elliptical holes (B) in the tips of the basket arms to attach them.
將紙籃桿（標籤側）的兩端連接至紙籃臂末梢。
將紙籃桿上的突鈕 (A) 插入紙籃臂末梢的楕圓孔 (B) 來連接它們。
  
  
Pasang kedua ujung gagang keranjang (sisi tag) ke ujung-ujung lengan keranjang.
Masukkan tonjolan (A) pada gagang keranjang ke dalam lubang elips (B) di ujung-ujung lengan keranjang
untuk memasangnya.
바스켓 로드(태그 쪽)의양쪽 끝을 모두 바스켓 암의 팁에 장착합니다.
바스켓 로드의 돌출부(A)를바스켓 암의 팁에 있는 타원형 구멍(B)에삽입하여 장착합니다.
B
A A
B
注释 使用篮子布进行安装，使没有白色标签的一面向上。
Note Attach using the basket cloth with the side that does not have white tags facing up.
備註 將沒有白色標籤的面朝上，使用紙籃布加以連接。
  
Catatan Pasang menggunakan kain keranjang dengan sisi yang tidak memiliki tag putih menghadap ke atas.
메모 흰색 태그가 위쪽을 향하지 않는 면의 바스켓 천을 사용하여 장착하십시오.

14
7如图所示，将篮子杆(细带侧)的两端安装到杆支架的内侧。
Attach both ends of the basket rod (cord side) to the inner sides of the rod holders as shown in the diagram.
如圖所示，將紙籃桿（綁繩側）的兩端連接至桿固定座內側。
 
Pasang kedua ujung gagang keranjang (sisi tali) ke sisi-sisi dalam penahan gagang seperti ditunjukkan pada
diagram.
바스켓 로드(끈쪽)의양쪽 끝을 그림처럼 로드 홀더의 안쪽에 장착합니다.
8将篮子布的黑色细绳挂到杆支架顶端的挂钩(A)上。
Hook the black cord of the basket cloth onto the hooks (A) at the top of the rod holders.
將紙籃布的黑色綁繩鉤住桿固定座頂端的鉤 (A)。
 
Sangkutkan tali hitam pada kain keranjang ke kait (A) di bagian atas penahan gagang.
바스켓 천의 검은색 끈을 로드 홀더 상단의 고리(A)에겁니다.
A A
9确认篮子布没有缠绕在篮子杆(标签侧)周围。
如果缠绕到篮子杆，按篮子杆(标签侧)右侧的按钮(A)以取下缠绕的篮子。
Check that the basket cloth is not wrapped around the basket rod (tag side).
If it is wrapped around, press the button (A) on the right side of the basket rod (tag side) to remove the
wrapped up basket.
確認紙籃布未包住紙籃桿（標籤側）。
如果包住，請按下紙籃桿（標籤側）右側的按鈕 (A) 來取出包住的紙籃。

    
Pastikan kain keranjang tidak membelit di sekeliling gagang keranjang (sisi tag).
Jika itu terjadi, tekan tombol (A) di sisi kanan gagang keranjang (sisi tag) untuk membebaskan keranjang yang
terbelit.
바스켓 천이 바스켓 로드(태그 쪽) 주위에 감기지 않았는지 확인하십시오.
감긴 경우 바스켓 로드(태그 쪽) 오른쪽의 버튼(A)을눌러 감긴 바스켓을 제거합니다.
A

15
10 抬起篮子。
①握住篮子臂较粗的部分向外拉，直到拉不动为止。
②抬起篮子杆(标签侧)。
Lift up the basket.
①Grasp the thick parts of the basket arms and pull out until they stop.
②Lift up the basket rod (tag side).
提起紙籃。
①抓住紙籃臂的較厚部分，並一直拉出到無法拉出。
②向上提起紙籃桿（標籤側）。
 
①
② 
Angkat keranjang.
①Pegang bagian yang tebal pada lengan keranjang dan tarik keluar hingga terhenti.
②Angkat gagang keranjang (sisi tag).
바스켓을 들어 올립니다.
①바스켓 암의 두꺼운 부분을 잡고 멈출 때까지 잡아 당깁니다.
②바스켓 로드(태그 쪽)를들어 올립니다.
注释 握住篮子臂较粗的部分进行作业。
抬起篮子杆之 前 ，完 全 拉 出 篮子臂。
Note Work by grasping the thick parts of the basket arms.
Pull the basket arms out completely before lifting up the basket rod.
備註 可抓住紙籃臂的較厚部分完成這個動作。
先完全拉出紙籃臂，再向上提起紙籃桿。
 

Catatan Lakukan dengan memegang bagian tebal pada lengan keranjang.
Tarik keluar lengan keranjang sepenuhnya sebelum mengangkat gagang keranjang.
메모 바스켓 암의 두꺼운 쪽을 잡고 작업하십시오.
바스켓 로드를 들어 올리기 전에 바스켓 암을 완전히 밖으로 잡아 당기십시오.

16
11 确认篮子布的边缘不在篮子中。
如果在篮子中，则将其移至外侧。
Check that the edge of the basket cloth is not inside the basket.
If it is inside, remove it to the outside.
檢查紙籃布的邊緣未落入紙籃的內部。
若在內部，請將它拉到外部。
  

Pastikan tepi kain keranjang tidak berada di dalam keranjang.
Jika itu terjadi, keluarkan.
바스켓 천의 가장자리가 바스켓 안에 있지 않은지 확인합니다.
안쪽에 있으면 바깥쪽으로 옮깁니다.

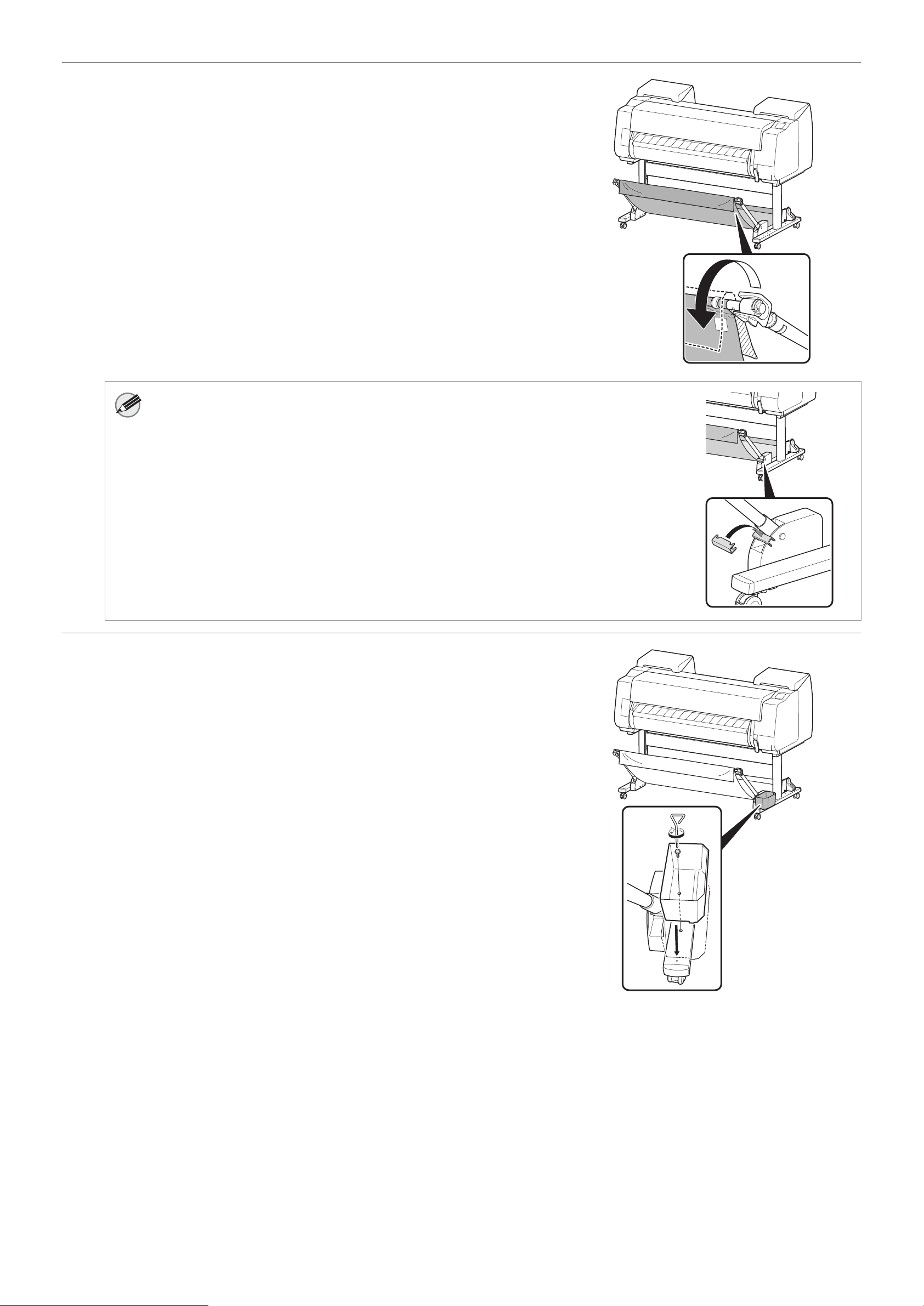

注释 如果篮子落 下 并 打 开 ，请 使 用 篮子锁定架固定篮子臂。
有关详细资料，请参阅在线手册中 的“ 使用篮子”。
Note If the basket falls open, affix the basket arms using the basket locking supports.
Refer to "Using the Basket" in the Online Manual for details.
備註 若紙籃無法開啟，請使用紙籃鎖定架來固定紙籃臂。
如需詳細資訊，請參閱線上手冊中的 "Using the Basket"。
 

Catatan Jika keranjang terbuka, lekatkan lengan keranjang menggunakan penahan pengunci keranjang.
Lihat "Using the Basket" pada Petunjuk Daring untuk keterangan lengkap.
메모 바스켓이 떨어져서 열리면 바스켓 잠금 받침대를 사용하여 바스켓 암을 장착합니다.
자세한 내용은 온라인 설명서의 "바스켓 사용하기"를참조하십시오.
12 使用1个M4六角螺钉固定附件盒。使用打印机随附的M4内六角扳手牢固紧固螺钉。
Ax the accessory pocket using 1 M4 hex screw. Securely tighten the screw using the M4 Allen wrench
included with the printer.
使用 1 顆M4 六角螺絲固定附件盒。使用印表機隨附的 M4 內六角扳手鎖緊螺絲。
     
Pasang kantong aksesori menggunakan 1 sekrup heksagonal M4. Kencangkan sekrup dengan kunci L M4 yang
disertakan dengan pencetak.
M4 6각나사 1개를 사용하여 액세서리 보관함을 장착합니다. 프린터에 동봉된 M4 6각렌치를 사용하여 나사를 단단히
조입니다.

17
QT6-3981-V01 PRINTED IN XXXXXXXX© CANON INC. 2020XXXXXXXX

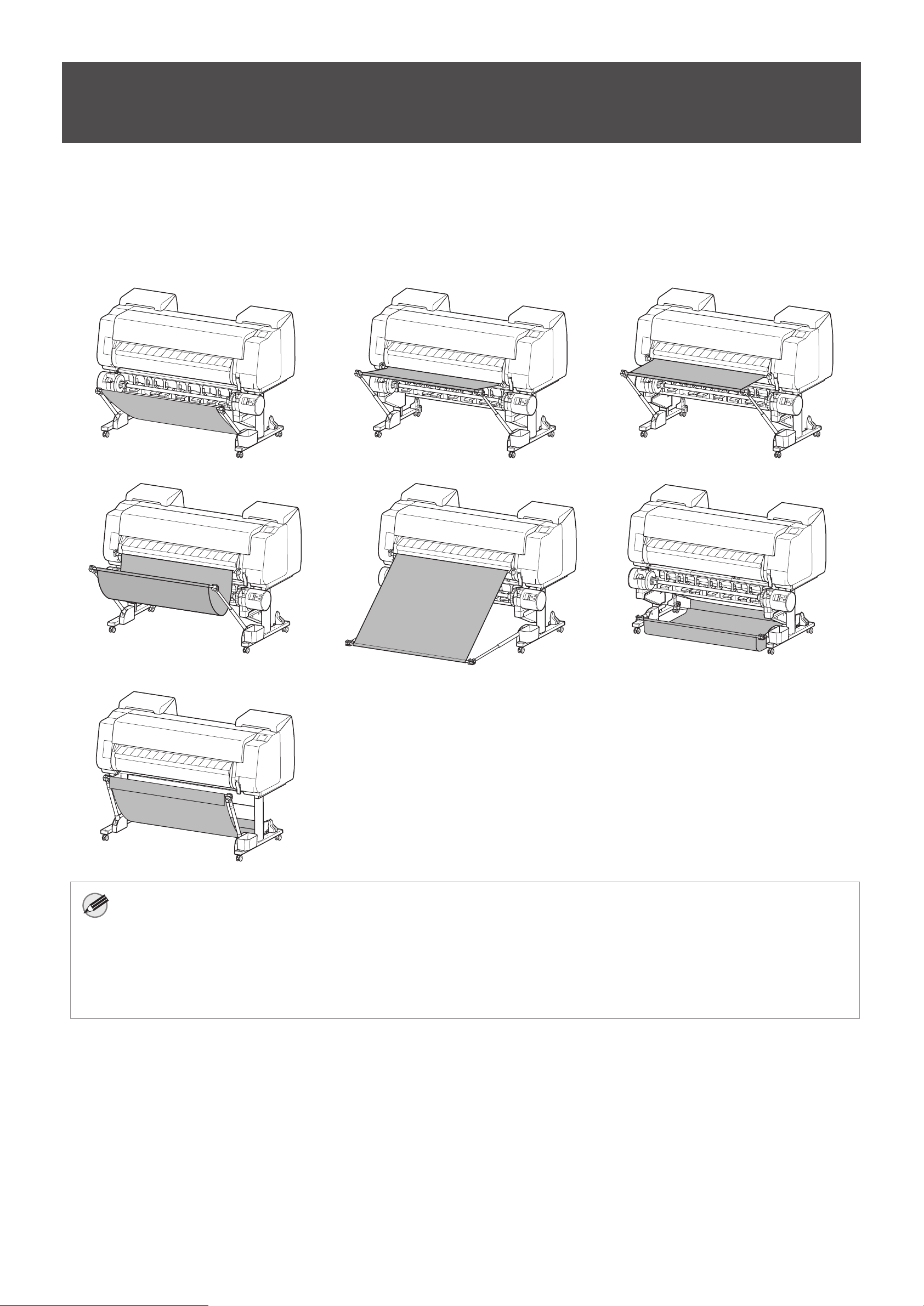

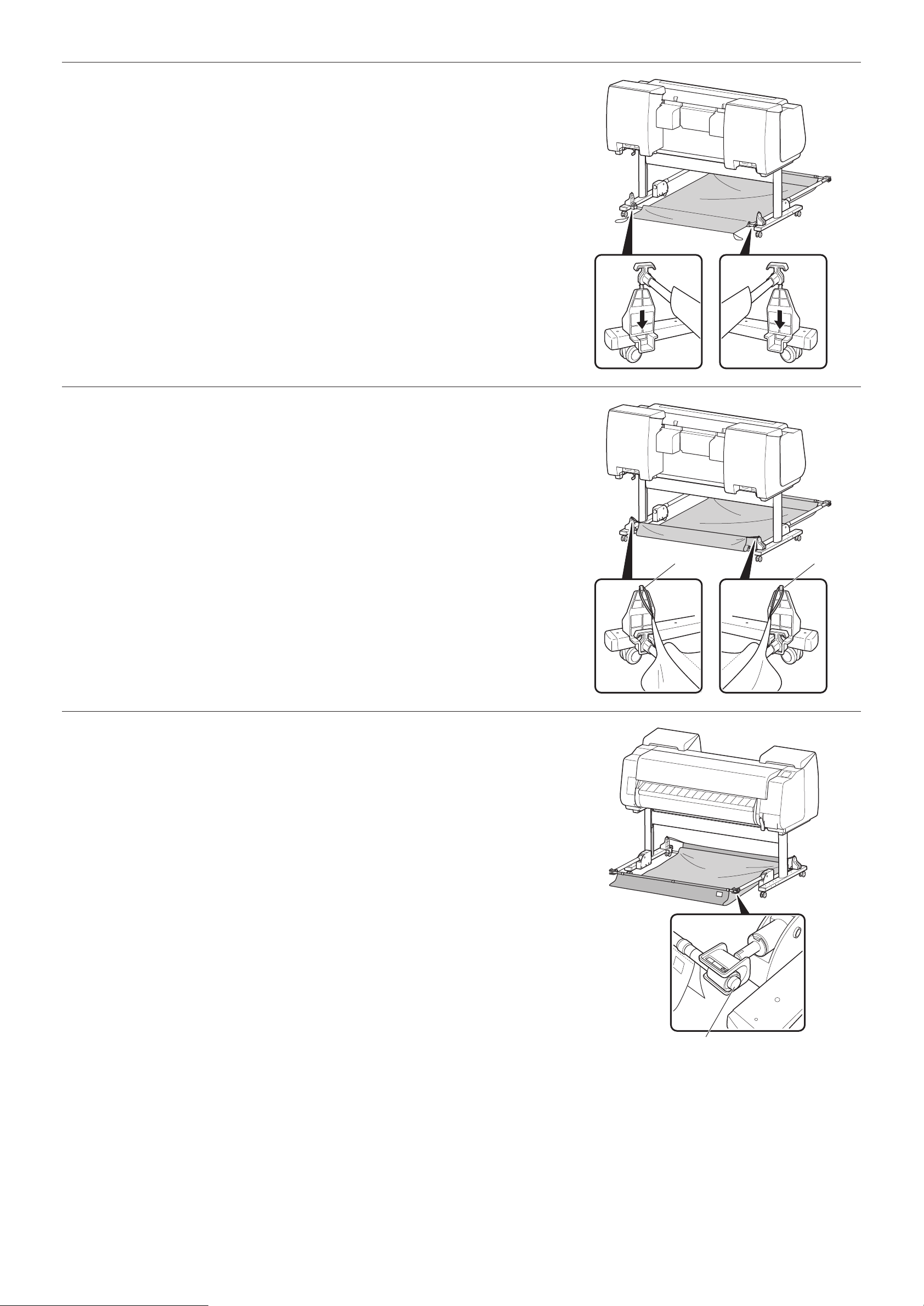

可根据使用情况更改篮子的位置。
有关详细资料，请参阅在线手册中的“篮子设置示例”。
The position of the basket can be changed depending on the application.
Refer to "Example Basket Congurations" in the Online Manual for details.
紙籃的位置可隨應用環境改變。
如需詳細資訊，請參閱線上手冊中的 "Example Basket Configurations"。
  

Posisi keranjang dapat diubah tergantung penggunaan.
Lihat "Example Basket Congurations" dalam Petunjuk Daring untuk selengkapnya.
바스켓 위치는 응용 프로그램에 따라 변경될 수있습니다.
자세한 내용은 온라인 설명서의 "바스켓 구성 예"를참조하십시오.
注释 根据卷纸单元的 使 用 方 式 ，必 须 更 改 篮子的位置。
Note You must change the position of the basket depending on how the roll unit is used.
備註 您必須按照捲紙單元的使用方式變更紙籃的位置。
 
Catatan Anda harus mengubah posisi keranjang tergantung pada cara unit gulungan digunakan.
메모 롤용지 유닛을 어떻게 사용하는지에 따라 바스켓의 위치를 변경해야 합니다.
篮子的位置示例 紙籃位置範例 Contoh Posisi Keranjang
Example Basket Positions   바스켓 구성의 예
原产地 ：泰 国
修订日期 ：2020.10
