Gebruikershandleiding - Nederlands
DPSK020000 Stofafzuiger

• Gebruik de DPSK020000 NIET in combinatie met een haakse slijper waarop u deze NIET zoals
beschreven in de gebruikershandleiding correct kunt bevestigen.
• De DPSK020000 is alleen geschikt voor gebruik bij het slijpen van beton en steen. Gebruik het
apparaat NIET bij het slijpen van staal of andere materialen.
• Gebruik de DPSK020000 altijd in combinatie met een stofzuiger die geschikt is voor fijnstof.
• De DPSK020000 is alleen bedoeld voor gebruik met diamantkomslijpschijven van 100-125 mm.
Gebruik het apparaat NIET in combinatie met schuurschijven.
• Controleer de DPSK020000 voor gebruik op beschadiging, scheuren of vervorming.
• Gebruik de DPSK020000 NIET als deze een scheur hee , beschadigd is of verbogen is, omdat dit tot
letsel kan leiden.
• Draag tijdens het werk een veiligheidsbril, een stofmasker, veiligheidsschoenen, gehoorbescherming
en andere persoonlijke beschermingsmiddelen.
• Houd de DPSK020000 uit de buurt van benzine, oplosmiddelen, en paraff ine.
• Zorg ervoor dat uw werkstuk stevig is vastgeklemd voordat u eraan gaat werken.
Uitleg over de pictogrammen:
Algemene
waarschuwing.
Lees voor gebruik de
gebruiksaanwijzingen.
Draag
een veiligheidsbril.
Draag
een veiligheidsbril.
Draag
gehoorbescherming.
Draag
werkhandschoenen.
Specificaties:
Typenummer DPSK020000
Geschikt gereedschap Diamantkomslijpschijf van Ø100~125 mm (h 21 mm)
Gewicht 470 g (apparaat samen met de adapter)
Bewerkbare materialen Beton, steen
Geschikte
haakse slijpers
Kleine haakse slijpers van 115-125 mm van Makita / BOSCH / Dewalt /
Milwaukee / Metabo / HiKOKI / FLEX
* Gebaseerd op gegevens op het
internet in januari 2022. :
Makita / BOSCH: type X-LOCK,
Dewalt : typeD28137/ DCG405FN
Milwaukee : typeAGV10-125EK, AG10-125EK,
AG800-125EK


Metabo type WEPBA17-125 / WEBA17-125/
WEA17-125 / WEVA15-125 / WA13-125 /
WEA11-125 / WPB13-125 / WB18LTBL11-125 /
WVB18LTBL11-125 / WPB18LTBL11-125
HiKOKI type G13SB4, G13SE3, G13BAWQZ,
G13BY, G13YG
NEDERLANDS
3

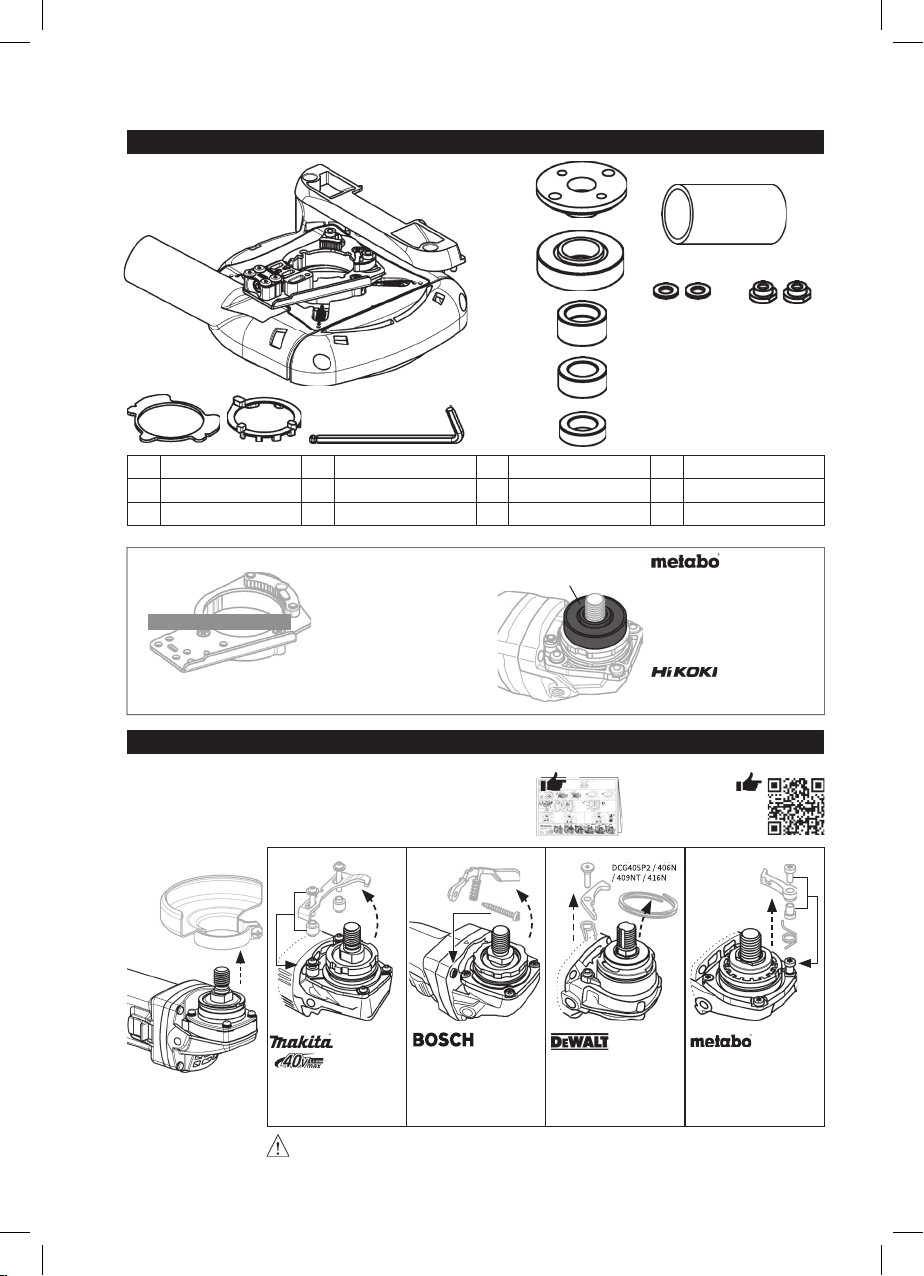

Overzicht
A Apparaat B Basisplaat C Milwaukee-plaat D Sleutel
E Borgmoer F Basisflens G Afstandhouder T12 H Afstandhouder T10
I Afstandhouder T7 K Verbindingsstuk M Onderlegschijf P Haak
Installatie
1. Demonteer de beschermkap van de slijpmachine. Lees de
installatie-
handleiding.
Bekijk de
instructievideo
via deze QR-code.
Bij de bovenstaande slijpmachine moet u de handgreep en bijbehorende
onderdelen demonteren.
A
E
K
M P
F
G
H
I
B C D
Is apart leverbaar
type EPBA17-125 / WEBA17-
125 / WEA17-125 / WEVA15-125
/ WA13-125 / WEA11-125
WPB13-125 / WB18LTBL11-125
/ WVB18LTBL11-125 /
WPB18LTBL11-125
type G13SB4, G13SE3,
G13BAWQZ, G13BY, G13YG
Grote flens
NKC-SPMA-onderplaat
moet u apart aanschaff en voor
de modellen met een grote flens
die rechts zijn weergegeven.
Beschermkap
Slijpmachine
type GA5050R Type GWS18V-7
2 sets
Type DWE4056 / 4057,
DCG405P2 / 406N / 409NT
/ 416N
Type WPB18LTXBL125 /
WB18LTXBL125 /
WP18LTX125 / W18LTX125
/ WEV1500-125 /
WE1500-125
Alleen bij type
DCG405P2 / 406N
/ 409NT / 416N
Alleen bij type
DCG405P2 / 406N
/ 409NT / 416N
4

2. Bij sommige slijpmachines moet er een voorbereiding worden getroff en
voor de bovenste klem en de onderste klem bij het apparaat [A].
Raadpleeg de
installatie-
handleiding.
Type GA5050R
(standaarduitvoering)
Onderste
klem
Bovenste
klem
Type L1400125
1. Verander de richting van de bovenste klem met
behulp
van de sleutel [D].
2. Plaats een onderlegschijf [M] in de onderste
klemmen. (2 stuks)
D
D
2
1
1
M
#7
Type L1506VR, L9-11 125, LE9-11 125, L12-11 125,
L13-10 125-EC, LE14-7 125 INOX, L15-11 125,
LE15-11 125, L3406VRG, LB17-11 125
1. Verander de richting van de bovenste klem
met behulp van de sleutel [D].
2. Demonteer de klemafdekking en bevestig de
haken [P] aan de onderste klemmen. (2 stuks)
P
#7
#10
Klemafdekking
2
NEDERLANDS
5

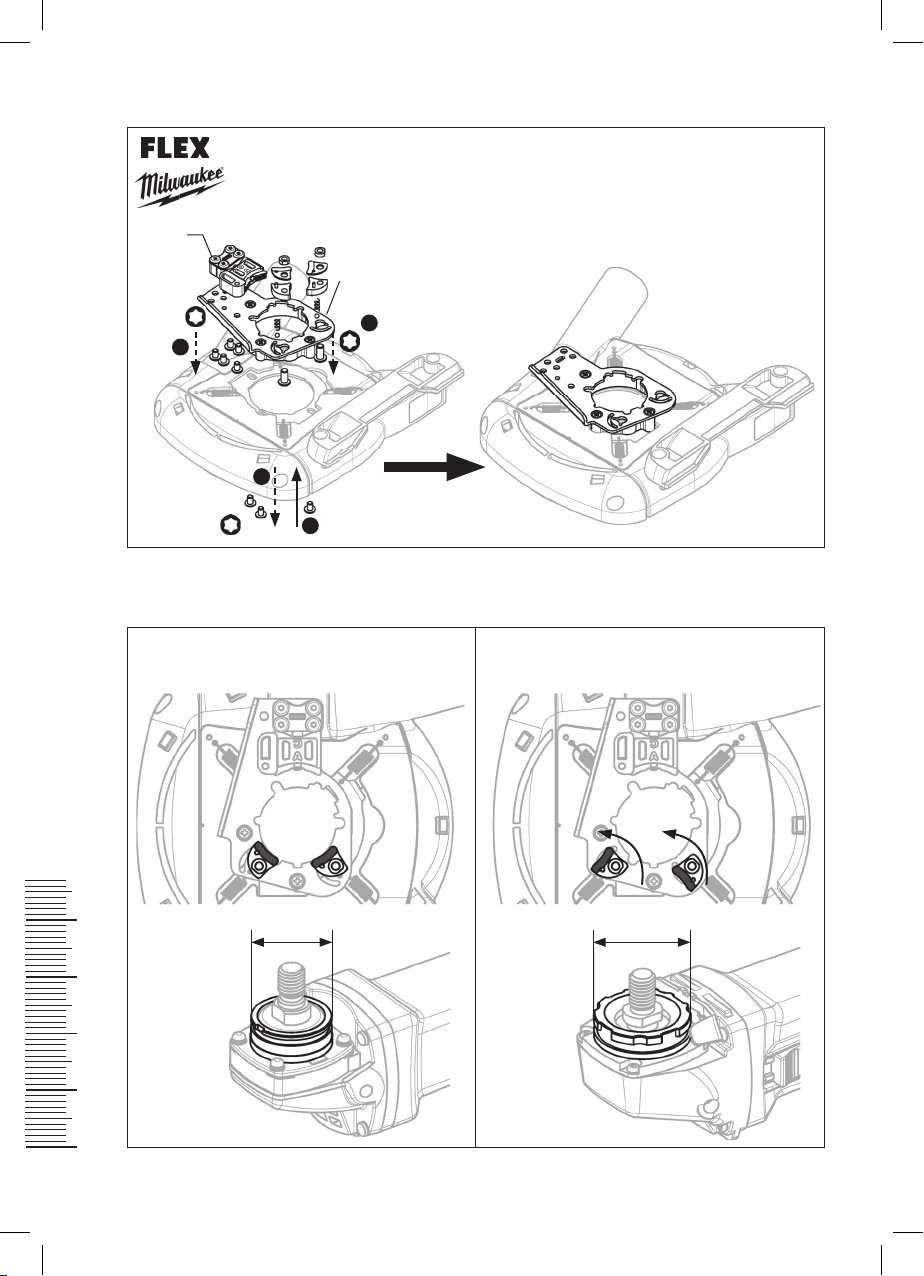

(OUDE type) type L3410FR, L3410VR
Type HD28AG-125, AGV17-125,
AG8-125, AG9-125
1. Maak de 3 M4-bouten aan de achterzijde los en
demonteer de adapter.
2. Maak de 5 M4-bouten van de adapter los en
demonteer de bovenste klem.
3. Maak de M5-bout van de adapter los en
demonteer de onderste klem. (2 stuks)
4. Zet de 3 M4-bouten weer vast zodat de adapter
weer op de originele plaats zit.
3. Draai de positie van de onderste klemmen om als maat D van het aandrijfhuis van de slijpmachine
groter is dan 47 mm.
Voor een slijpmachine met D < 47 mm
(standaarduitvoering)
Voor een slijpmachine met D > 47 mm
D > 47 mm
01234
2
3
#10
(5 stuks)
#10
(3 stuks)
#15 (2 stuks)
Bovenste
klem
Adapter
1
4
D < 47 mm
6

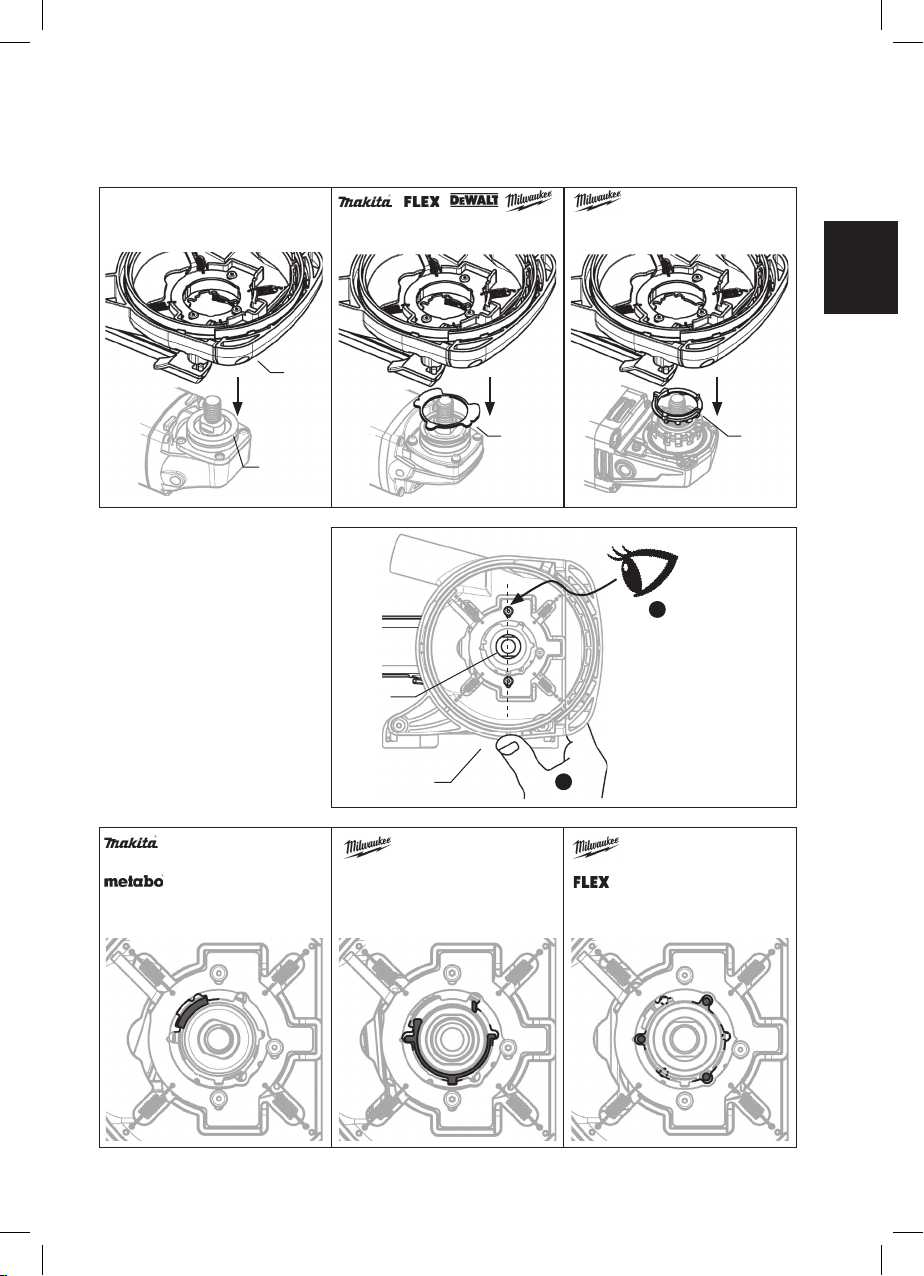

4. Plaats het apparaat [A] op het aandrijfhuis van de slijpmachine. Bij sommige slijpmachines moet u
eerst een Basisplaat [B] of een [C] Milwaukee-plaat op het aandrijfhuis monteren.
Type Type Type Type
9558 D28134,
DCG412N
L1400125 HD18
Type M18FHSAG125, AGV13-125XSPDEB,
M18FSAGV125, AGV15-125, AGV13-125,
AG13-125XSPD, AGV12-125, AGV10-125
Type 9565 / GA5021 / GA5030 / GA5040
/ GA5041 / DGA511 / DGA515 / DGA504 /
DGA513 / DGA517
Type M18FHSAG125, AGV13-
125XSPDEB, M18FSAGV125, AGV15-125,
AGV13-125, AG13-125XSPD, AGV12-125,
AGV10-125
Type HD28AG-125, AGV17-125, AG16-
125, AG8-125, AG9-125
Type WPB18LTXBL125 / WB18LTXBL125
/ WP18LTX125 / W18LTX125 / WEV1500-
125 / WE1500-125 / WEV850-125 /
WP850-125 / W850-125 / W750-125
(Het OUDE type)
Type L3410FR, L3410VR
5. Lijn het midden van het
apparaat [A] uit met de spil
en druk het apparaat [A]
vervolgens omhoog totdat het
niet verder kan.
(Bij bepaalde slijpmachines
kunt u de vorm van het pasvlak
aanpassen)
B
A
A
Aandrijfhuis
C
2
1
Spil
NEDERLANDS
7

6. Houd de binnenste plaat van het apparaat [A] op zijn plek en draai de bout stevig vast met
de sleutel [D].
7. Plaats het afstandsstuk [G/H/I], de flens [F] en de komslijpschijf op de spil en
draai de borgmoer aan met een sleutel.
* Gebruik het juiste afstandsstuk [G/H/I] om ervoor te zorgen dat de ruimte onder
de komslijpschijf 1~5 mm blij .
Bij sommige slijpmachines moet u de drie bouten vastzetten
die oorspronkelijk waren bedoeld voor de bevestiging van de
beschermkap.
Raadpleeg de
installatiehandleiding.
A
D
Binnenste plaatBout
G
E
F
Sleutel
Komslijpschijf
Spil 1~5 mm
H I
Type HD28AG-125, AGV17-125, AG16-
125, AG8-125, AG9-125
(Het OUDE type)
Type L3410FR, L3410VR
8

Als de flens niet gecentreerd is, kunt u de 3 M4-bouten aan de achterzijde losmaken en de positie
van het apparaat [A] aanpassen.
* Zorg ervoor dat u de 3 bouten weer stevig aandraait na deze aanpassing.
8. Houd het apparaat [A] vast en sluit de afzuigslang aan op het kanaal met behulp van het
verbindingsstuk [K].
Houd de slijpmachine NIET vast bij het aansluiten van de afzuigslang.
9. Monteer de handgreep aan de slijpmachine.
F
A
M4-bout
#10
(3 stuks)
Kanaal
Afzuigslang
Handgreep
A
x 2
K
* Als de handgreep in aanraking
komt met de zijkap, kunt u de
zijkap demonteren.
Zijkap
NEDERLANDS
9

Oppervlakken
1. Houd de slijpmachine en de handgreep stevig vast.
2. Zet de afzuiging en de slijpmachine aan.
3. Plaats het apparaat [A] langzaam op het materiaal en beweeg de slijpmachine vervolgens
langzaam in de slijprichting.
Hoeken slijpen
1. Demonteer de frontkap en de zijkap en verwissel hun positie.
2. Ga hierna verder met de aanwijzingen aan de linkerkant bij “OPPERVLAKKEN SLIJPEN”.
Carat Nederland B.V.
www.carat-tools.nl | www.carat-tools.com
www.carat-tools.be | www.carat-tools.dk
x 2
x 2
Voorkap
Zijkap
* Bij gebruik van een komslijpschijf van
100~115 mm is de zijkap niet nodig.
* Als de handgreep in aanraking komt
met de voorkap, kunt u de voorkap
demonteren.
10
