Carlson 0800 G DS User manual

• LEA TODAS LAS INSTRUCCIONES ANTES DE MONTAR Y USAR LAREJA.
GUÁRDELAS PARA UTILIZARLAS COMO REFERENCIA.
• READ ALL INSTRUCTIONS BEFORE ASSEMBLY AND USE OF GATE.
KEEP INSTRUCTIONS FOR FUTURE USE.
• LIRE TOUTES LES INSTRUCTIONS AVANT D’ASSEMBLER ET D’UTILISER LA BARRIÈRE.
CONSERVER CES INSTRUCTIONS POUR UNE UTILISATION ULTÉRIEURE.
Expandable Mesh Gate with Small Pet Door
Barrière en maille extensible avec petite chatière
Puerta de malla expandible con puerta para
mascotas pequeñas
Model / Modèle / Modelo: 0800 G DS
Carlson Pet Products, Inc.
www.carlsonpetproducts.com
3200 Corporate Center Drive, Suite 105 / Burnsville, MN 55306, USA / , É.-U. / , EE. UU.
952.435.1084
Made in China/Fabriqué en Chine/Hecha en China

B
A
CH
DD
E
E
FG
FG
I
Before Assembly
PLEASE CHECK TO MAKE SURE YOU HAVE THE FOLLOWING PARTS:
REMOVING YOUR GATE FROM THE WALL
To remove from wall, turn top and bottom handle counterclockwise to
release pressure from wall.
CARE AND MAINTENANCE
Periodically check the gate for signs of damage, wear, or missing
components. Do not use if any part is missing, worn or damaged.
Check the gate regularly to ensure all the hardware and mountings are
tightened. Do not use abrasive cleaners or bleach. Clean by sponging with
warm water and a mild detergent.
BEFORE USING PRODUCT
Read and follow all instructions carefully to ensure that your gate is
properly installed. Improper installation could result in the gate
becoming unstable or dislodged from the doorway. The safety of
your child or pet is your responsibility. Please keep these instructions
for your reference. 90 DAYS LIMITED WARRANTY
If, during the first 90 days after consumer purchase of the item, under
reasonable and non-commercial use and conditions of maintenance, it fails
while owned by the original purchaser because of the quality of materials
or workmanship of finish and assembly, Carlson Pet Products, Inc. will
replace or repair it at Carlson’s option. PROOF OF PURCHASE REQUIRED.
MODEL NO.
MAX SIZE
0800 G DS
27.5 50 in, 28 in tall
NOTE
Top end cap (1)
Top handle end cap (1)
Outer leg tube (2)
Outer tube (2)
Middle tube (2)
Inner leg tube (2)
Mesh (1)
Bottom end cap (1) Bottom handle end cap (1)
English
A
B
C
D
E
F
G
H
I

SPRING
PIN D
E
INCORRECT
CORRECT
B
H
B
H
A
F
G
B
F
G
H
Insert top horizontal bar through top of mesh (I). Repeat on lower horizontal bar.
Connect top end cap (A) to top bar.
Insert right side bar (D,E) into side of mesh and connect to top handle end cap (B),
then to the bottom handle end cap (H).
Align inner leg tube (E) into outer leg tube (D) and push together past pin
engagement.
NOTE: See STEP 6 for pin engagement at the end of assembly.
Assembling and Installing Your Gate
STEP 1
Measure your doorway or wall opening and subtract 2 inches to account for
“A” and “C”. Set tubes to length. Connect outer tube (F), middle tube (G), and handle
end cap (B,H). Repeat on bottom side. Top and horizonal bars width must match.
Top and bottom handles (B,H) must be fully loosened when measuring opening.
For smaller openings, adjust B, G & H, G first.
NOTE: Make sure spring pins are secured in place to ensure tubes cannot pull apart.
STEP 2
STEP 3 STEP 4

B
H
C
Pull top and bottom bars outward on each side until leg tube spring pins “snap”
with engagement.

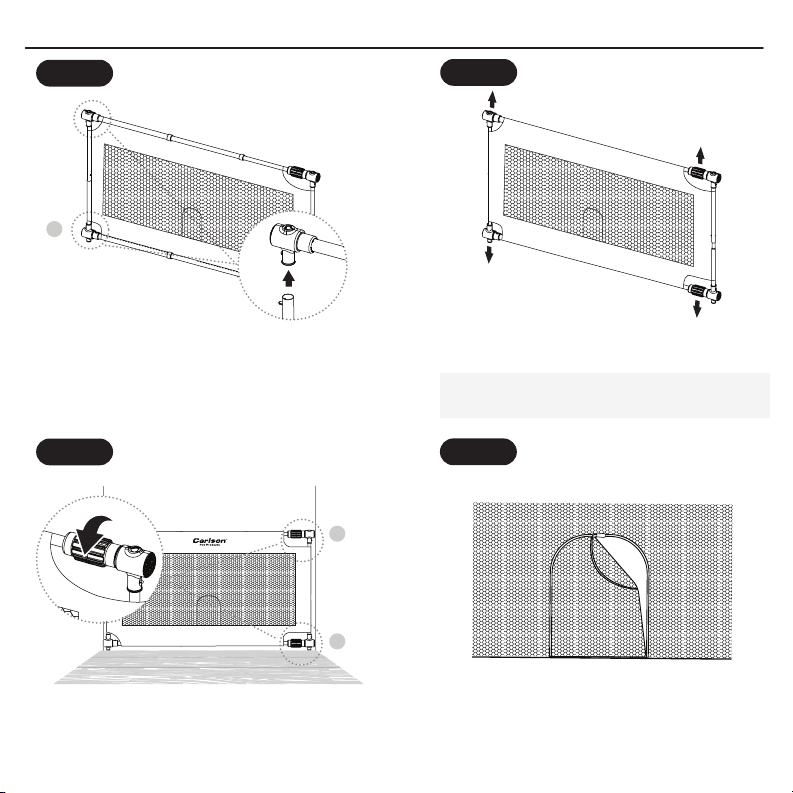

Insert left side tube (D,E) through side of mesh into top end cap (A).
Lastly, connect bottom end cap (C).
Place gate in doorway then rotate (clockwise) top and bottom handle to tighten.
Make sure feet are touching floor.
STEP 5 STEP 6
STEP 7
NOTE: Leg tube spring pins must be engaged for proper assembly. Reference STEP 3.
To disassemble, disengage spring pins on side bars.
STEP 8
Use zipper to open or close small pet door.

B
A
CH
DD
E
E
FG
FG
I
Avant l'assemblage
VEUILLEZ VÉRIFIERQUE VOUS DISPOSEZ DES ARTICLES SUIVANTS :
ENLÈVEMENT DE LA BARRIÈRE DU MUR
Pour sortir du mur, tournez la poignée supérieure et inférieure
dans le sens antihoraire pour libérer la pression du mur.
SOIN ET ENTRETIEN
Vérifiez régulièrement la barrière (dommage, usure, pièce manquante).
Cessez l’utilisation si une pièce est manquante, usée ou endommagée.
Vérifiez régulièrement le serrage des pièces de montage et de fixation.
Pour nettoyer la barrière, n’utilisez pas d’abrasifs ni d’eau de Javel. Nettoyez
avec une éponge légèrement imbibée d’eau chaude et un détergent doux.
AVANT D'UTILISER LE PRODUIT
Lire et suivre attentivement toutes les instructions pour être bien
sûr que la barrière est montée correctement avant de l'utiliser.
Une mauvaise installation risque d'aboutir à une barrière
branlante, ou qui se détache de l'ouverture. Vous êtes
responsable de la sécurité de votre enfant et/ou de votre animal
de compagnie. Conserver ces instructions pour consultation.
GARANTIE LIMITÉE DE 90JOURS
Si, au cours des 90 jours suivant l’achat de cet article, dans des circonstances
raisonnables et dans des conditions d’utilisation et d’entretien non
commerciales, l’article, qui appartient encore à l’acheteur original, s’avère
défectueux en ce qui a trait à la qualité des matériaux ou aux travaux de finition
et d’assemblage, Carlson Pet Products, Inc. le replacera ou le réparera à son
choix. PREUVE D'ACHAT REQUISE.
NoDE
MODÈLE
DIMENSIONS MAXIMUM
0800 G DS
REMARQUE
69.9 127 cm, 71 cm haute
Capuchon d’extrémité
supérieure (1)
Capuchon d’extrémité
supérieure de la poignée (1)
Tube pour jambe
extérieure (2)
Tube extérieur (2)
Tube central (2)
Tube pour jambe
intérieure (2)
Maille (1)
Capuchon d’extrémité
inférieure (1) Capuchon d’extrémité
inférieure de la poignée (1)
French
A
B
C
D
E
F
G
H
I

BOUTON Á
RESSORT
INCORRECT
CORRECT
F
G
B
F
G
H
B
H
A
D
E
B
H
ÉTAPE 1 ÉTAPE 2
ÉTAPE 3 ÉTAPE 4
Insérez la barre horizontale supérieure à travers le dessus de la maille (I). Répétez
l’opération sur la barre horizontale inférieure. Raccordez le capuchon d’extrémité (A)
supérieur à la barre supérieure.
Insérez la barre latérale droite (D,E) dans le côté de la maille et connectez-la au
capuchon d’extrémité (B) de la poignée supérieure, puis au capuchon d’extrémité de la
poignée inférieure (H).
Alignez le tube de la jambe intérieure (D) dans le tube de la jambe extérieure (E) et
poussez-les ensemble sur la goupille.
REMARQUE : Voir l’ÉTAPE 6 pour l’engagement des goupilles à la fin de l’assemblage.
Assemblage et installation de la barrière
Mesurez l’encadrement de la porte ou l’ouverture murale et soustrayez 5
cm (2 po) pour tenir compte de « A » ET « C ». Mettre les tubes à la longueur.
Branchez le tube extérieur (F), le tube central (G) et le capuchon d’extrémité de la
poignée (B). Répétez les étapes sur le côté inférieur. La largeur des barres supérieure et
horizontale doit être identique. Les poignées supérieure et inférieure (B et H)
doivent être complètement desserrées lorsque vous mesurez l’ouverture. Pour de
petites ouvertures, ajustez d’abord B, G et H, en commençant par G.
REMARQUE : Veillez à ce que les goupilles à ressort soient bien fixées pour vous
assurer que les tubes ne peuvent pas se détacher

B
H
C
Tirez simultanément sur les barres supérieure et inférieure vers l’extérieur jusqu’à ce
que les goupilles à ressort du tube de la jambe « s’enclenchent » avec l’engagement.
Insérez le tube latéral gauche (D,E) dans le côté de la maille, puis dans le
capuchon d’extrémité supérieur (A). Enfin, connectez le capuchon d’extrémité
inférieur (C).
Placez la barrière dans l’encadrement de la porte, puis tournez (dans le sens antihorair)
la poignée supérieure et inférieure pour serrer. Assurez-vous que les pieds touchent le
plancher.
REMARQUE : Les goupilles à ressort du tube de la jambe doivent être engagées
pour un assemblage approprié. Référence ÉTAPE 3. Pour désassembler, débrayez
les goupilles à ressort sur les barres latérales.
ÉTAPE 5 ÉTAPE 6
ÉTAPE 7 ÉTAPE 8
Utilisez la fermeture éclair pour ouvrir ou fermer la petite porte pour animaux de
compagnie.

B
A
CH
DD
E
E
FG
FG
I
Antes del montaje
CERCIÓRESE DE QUE ESTÉN LAS PIEZAS A CONTINUACIÓN:
CÓMO RETIRAR LA REJA DE LA PARED
Para extraerlo de la pared, gire los mangos superior e inferior en
sentido antihorario para liberar la presión de la pared.
CUIDADO Y MANTENIMIENTO
Revise periódicamente la reja para ver si hay indicios de daños, desgaste o le
faltan componentes. No la use si le faltan piezas, está desgastada o dañada.
Revise regularmente la reja para garantizar que todos los herrajes y monturas
estén apretados. No use limpiadores ni blanqueadores abrasivos. Límpiela
con una esponja con agua tibia y un detergente suave.
ANTES DE USAR EL PRODUCTO
Lea y siga todas las instrucciones cuidadosamente para garantizar que
la reja esté correctamente instalada. La instalación incorrecta puede
hacer que la reja quede inestable o se desenganche del hueco de la
puerta. La seguridad de su niño y/o mascota es su responsabilidad.
Conserve estas instrucciones para su referencia.
GARANTÍA LIMITADA DE 90 DÍAS
Si durante los primeros 90 días después de la fecha de compra, bajo uso y
condiciones de mantenimiento razonables y no comerciales, y mientras
permanece en manos del comprador original, el artículo presenta fallas de
calidad en los materiales o la mano de obra de acabado y montaje,Carlson
Pet Products, Inc. lo reemplazará o reparará a discreción de Carlson’s.
SEREQUIERE EL RECIBO DE COMPRA.
MODELO
NÚM.
TAMAÑO MÁX.
0800 G DS
69.9 127 cm, 71 cm altura
NOTA
Tapa del extremo superior (1)
Tapa del extremo del mango
superior (1)
Tubo exterior de la pata (2)
Tubo exterior (2)
Tubo central (2)
Tubo interior de la pata (2)
Malla (1)
Tapa del extremo inferior (1) Tapa del extremo del
mango inferior (1)
Spanish
A
B
C
D
E
F
G
H
I

INCORRECTO
CORRECTO
D
E
F
G
B
F
G
H
B
H
A
B
H
Montaje e instalación de la reja
Inserte la barra horizontal superior a través de la parte superior de la malla (I). Repita la
misma acción en la barra horizontal inferior. Conecte la tapa del extremo (A) superior a la
barra superior.
Inserte la barra lateral derecha (D,E) en el lateral de la malla y conéctela a la tapa del
extremo del mango (B) superior y luego a la tapa del extremo del mango inferior (H).
Alinee el tubo interior de la pata (E) con el tubo exterior de la pata (D) y presiónelos
hasta que se acople el pasador.
NOTA: Consulte el PASO 6 para el acoplamiento del pasador al final del montaje.
PASO 1
Mida su umbral o la abertura de su pared y réstele 2 pulgadas para tomar en
cuenta “A” y “C”. Conecte el tubo exterior (F), el tubo central (G) y la tapa del extremo del
mango (B,H). Repita en el lado inferior. El ancho de las barras superior y horizontal debe
coincidir. Los mangos superior e inferior (B,H) deben estar completamente sueltos al
medir la abertura. Para aberturas más pequeñas, ajuste B, G y H, empezando por el G
NOTA: Asegúrese de que los pasadores elásticos estén bien fijados para garantizar que los
tubos no puedan separarse.
PASO 2
PASO 3 PASO 4
BOTÓN DE
RESORTE

B
H
C
Tire simultáneamente de las barras superior e inferior hacia afuera hasta que los
pasadores elásticos del tubo de la pata “encajen” con el acoplamiento.
Inserte el tubo lateral izquierdo (D,E) a través del lateral de la malla en la tapa
del extremo superior (A). Por último, conecte la tapa del extremo inferior (C).
PASO 5 PASO 6
PASO 7
NOTA: Los pasadores elásticos del tubo de la pata deben estar enganchados para una
montaje correcto. Referencia PASO 3. Para desmontar, desenganche los pasadores de
resorte de las barras laterales.
Coloque la puerta en el umbral y luego gire (sentido antihorario) el mango superior e inferior
para apretar. Asegúrese de que los pies estén tocando el suelo.
PASO 8
Use la cremallera para abrir o cerrar la puerta pequeña para mascotas.
