Casa Fan AIROS ECO SILENT Technical document

AIROS ECO SILENT WALL
LOOSEN
FASTEN
LOOSEN
FASTEN
ON
OFF
Speed
Timer
Radio freqency: 433,92 MHz
Maximum transmitting power:<10dBm
Sendefrequenz: 433,92 MHz
Maximale Sendeleistung: <10dBm
DE Montage- und
Bedienungsanleitung 4 - 6 EN Mounting and operating manual 7 - 9
FR Instructions de montage
et de service 10 - 12 IT Istruzioni per il montaggio e l´uso 13 - 15
ES Manual de instrucciones 16 - 18 PT Instruções de utilização 19 - 21
DK Betjeningsvejledningen 22 - 24 SE Bruksanvisningen 25 - 27
FI Bruksanvisningen 28 - 30 NO Käyttöohje 31 - 33
EE Kasutusjuhend 34 - 36 SI Navodila za uporabo 37 - 39
SK Návod na použitie 40 - 42 PL Instrukcja obsługi 43 - 45
CZ Návod k obsluze 46 - 48 HU Kezelési útmutató 49 - 51
NL Gebruiksaanwijzing 52 - 54 RU Руководство по
эксплуатации и сборке 55 - 57

2
DE Schrauben und Unterlegscheiben sind im Produkt eingeschraubt.
GB The screws and washers are already screwed into the product.
FR Les vis et rondelles sont déjà vissées dans le produit.
IT Le viti e le rondelle sono già avvitate nel prodotto.
ES Los tornillos y las arandelas ya están atornillados en el producto.
PT Os parafusos e as anilhas já estão aparafusados no produto.
DK Skruerne og skiverne er allerede skruet ind i produktet.
SE Skruvarna och brickorna är redan skruvade i produkten.
FI Ruuvit ja aluslaatat on jo ruuvattu tuotteeseen.
NO Skruene og skivene er allerede skrudd inn i produktet.
EE Kruvid ja seibid on juba toote sisse keeratud.
SI Vijaki in podložke so že priviti v izdelek.
SK Skrutky a podložky sú už do výrobku zaskrutkované.
PL Śruby i podkładki są już wkręcone w produkt.
CZ Šrouby a podložky jsou již ve výrobku přišroubovány.
HU A csavarok és alátétek már be vannak csavarva a termékbe.
NL De schroeven en onderlegringen zijn al in het product geschroefd.
RU Винты и шайбы уже ввинчены в изделие.

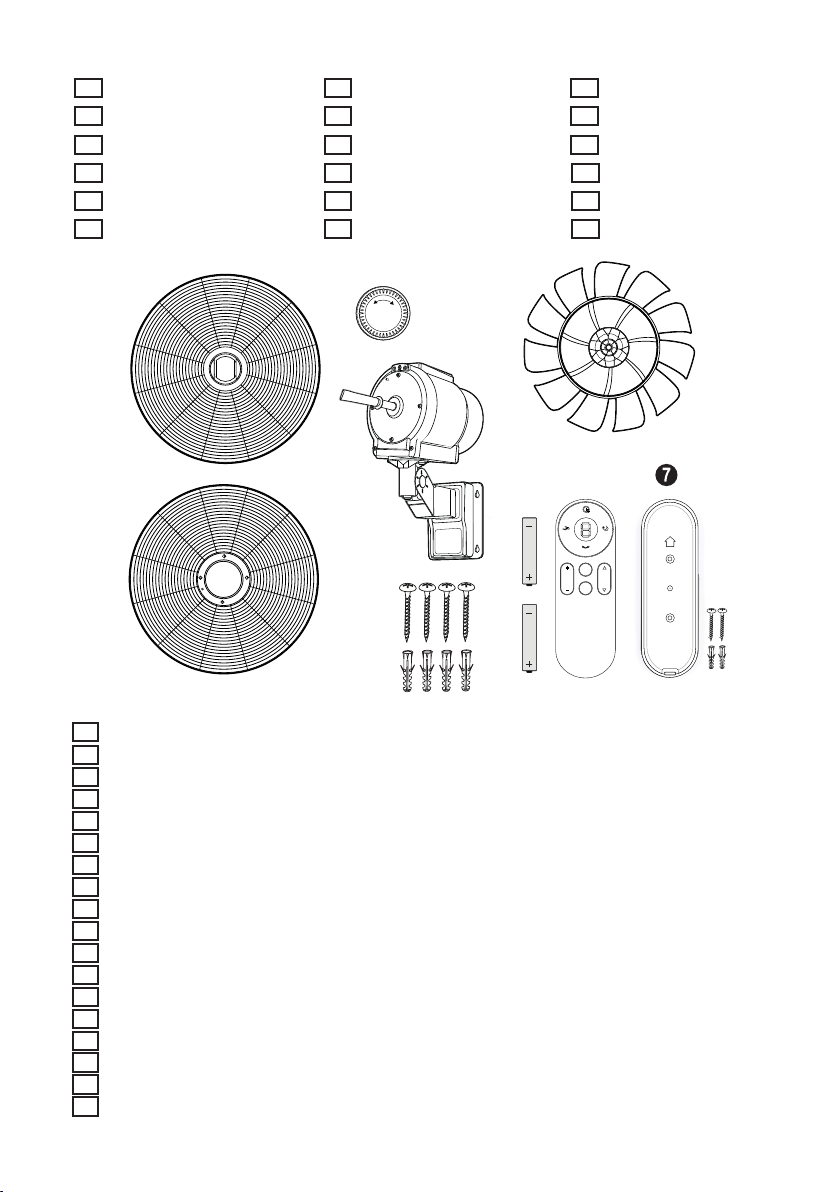

DE Inhalt der VerpackungInhalt der Verpackung GB Contents of the packagingContents of the packaging FR Contenu de l‘emballaContenu de l‘emballa
IT Contenuto della confezioneContenuto della confezione ES Contenido del embalajeContenido del embalaje PT Conteúdo da embalagConteúdo da embalag
DK Indhold af pakkenIndhold af pakken SE PaketinnehållPaketinnehåll FI Pakkauksen sisältöPakkauksen sisältö
NO PakkeinnholdPakkeinnhold EE Pakendi sisuPakendi sisu SI Vsebina paketaVsebina paketa
SK Obsah baleniaObsah balenia PL Zawartość opakowaniaZawartość opakowania CZ Obsah baleníObsah balení
HU A csomag tartalma NL Inhoud van de verpakkinInhoud van de verpakkin RU Содержание пакетаСодержание пакета





LOOSENFASTEN
ON
OFF
Speed
Timer
UP
AAAAAA
AAA AAA
AAAAAA
AAA AAA

3
Reference
parame-
ter
Unit of
measure-
ment
Value
AIROS ECO
SILENT WALL
Maximum fan flow rate F m³/min 167.05
Fan power input P W 87.21
Service value SV (m³/min)W 1.92
Fan sound power level LWA dB(A) 56.13
Standby power consumption PSB W 0.37
Max. air velocity C m/sec 3.90
Measurement standards
for service value
IEC 60879:1986 (corr.1992), EN 60704-2-7:1998,
EN 60704-1: 2010+A11: 2012, EN 50564: 2011
Contact details for
obtaining more
information
CasaFan GmbH,
Senefelderstr. 8, 63594 Hasselroth,
Germany
Data according EU Commission Regulation No 206/2012
Symbol Einheit
Wert
AIROS ECO
SILENT WALL
Maximaler Volumenstrom F m³/min 167,05
Ventilator-Leistungsaufnahme P W 87,21
Serviceverhältnis SV (m³/min)W 1,92
Ventilator-Schallleistungspegel LWA dB(A) 56,13
Leistungsaufnahme im Bereitschaftszu-
stand
PSB W 0,37
Maximale Luftgeschwindigkeit C m/sec 3,90
Messnorm für die Ermittlung des Service-
verhältnisses
IEC 60879:1986 (corr.1992), EN 60704-2-7:1998,
EN 60704-1: 2010+A11: 2012, EN 50564: 2011
Angaben gem. Verordnung Nr. 206/2012 der EU Kommission

4
SICHERHEITSHINWEISE
- Entsorgen Sie das Verpackungsmaterial für Kinder unzugänglich.
Es besteht Erstickungsgefahr, z.B. durch Verschlucken!
- Die Spannungsangabe auf dem Typenschild muss mit der vor-
handenen Netzspannung übereinstimmen. Das Hausnetz muss
geerdet sein!
- Gerät darf nur vollständig montiert betrieben werden!
- Das Gerät muss auf einer ebenen, stabilen Unterlage betrieben werden.
- Netzkabel so führen, dass keine Stolpergefahr und somit kein
Umwerfen oder Herunterziehen des Gerätes möglich ist.
- Sorgen Sie für eine ausreichende Beleuchtung (mind. 500 Lux).
- Keine Gegenstände durch das Schutzgitter stecken! Lose Gegen-
stände, die angesaugt werden können, vor dem Einschalten des
Ventilators aus dem Ansaugbereich entfernen! Lose Kleidung
wie z.B. Schals mit Fransen vom Schutzgitter fernhalten!
- Das Gerät niemals mit nassen oder feuchten Händen berühren.
- Tauchen Sie ein Elektrogerät niemals in Wasser oder andere
Flüssigkeiten.
- ES DARF NIEMALS WASSER IN DAS GERÄT EINDRINGEN! Der
Ventilator darf nicht nass werden. Wenn das Gerät nass gewor-
den ist, sofort Netzstecker ziehen. Gerät nicht mehr verwenden!
- Das Gerät keinen schädlichen Umwelteinflüssen aussetzen
(Regen, starke Sonneneinstrahlung usw.). Halten Sie das Gerät
von Wärmequellen fern.
- Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose.
Greifen Sie beim Herausziehen den Stecker und nicht das Kabel.
- Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, wenn
das Gerät nicht in Gebrauch ist, vor dem Reinigen und wenn Sie
den Ventilator von einer Stelle an eine andere stellen.
- Benutzen Sie das Gerät nicht an Stellen, wo es ins Wasser
fallen oder hineingestoßen werden kann. Niemals nach dem
Gerät greifen, das ins Wasser gefallen ist. Schalten Sie sofort die
Netzsicherung aus und ziehen Sie den Netzstecker.
- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit ein-
geschränkten physischen, sensorischen oder geistigen Fähigkei-
ten oder mangelnder Erfahrung und Wissen eingesetzt werden,
wenn eine angemessene Aufsicht oder ausführliche Anleitung zur
Benutzung des Geräts in einer sicheren Weise gegeben wurde
und sie verstehen, welche Gefahren damit verbunden sind.
- Kinder dürfen nicht mit dem Gerät spielen. Reinigung und War-
tung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht
durchgeführt werden.
- Wenn das Netzkabel beschädigt ist, muss es durch den Herstel-
ler oder seinem Kundendienst oder einer ähnlich qualifizierten
Person ersetzt werden, um jegliche Gefahren zu vermeiden.
Original-Bedienungsanleitung
DE

5

Warnung: Verletzungsgefahr durch falsche Inbetriebnahme!
- Prüfen Sie den Packungsinhalt auf Vollständigkeit (siehe Seite 2).
- Prüfen Sie die Geräteteile auf Transportschäden und Risse.
Im Schadensfall, Gerät nicht in Betrieb nehmen!
- Tragfähigen und ebenen Untergrund verwenden.
- Montieren Sie den Ventilator wie auf den Abbildungen 1 - 13 gezeigt.
- Schalten Sie den Ventilator am Schalter ein.
- Wenn Sie das Gerät längere Zeit nicht verwenden, ziehen Sie
unbedingt den Netzstecker.
Wartungs-/Reinigungshinweise
Warnung: Das Gerät vor Ausführung jeglicher Reinigungs- oder Wartungsarbeiten, durch Aus-
stecken des Steckers oder Abschalten der elektrischen Anlage, vom Stromnetz trennen.
Das Trennen des Steckers aus der Steckdose muss so erfolgen, dass der Bediener jeder-
Bestimmungsgemäße Verwendung: Der Ventilator dient zur Umwälzung von Raumluft
in Büros und Wohnungen unter Einhaltung der technischen Daten und Sicherheitshinweise.
Der Ventilator ist ausschließlich zur Montage an die Wand bestimmt.
Bestimmungswidrige Verwendung: Der Einsatz in Maschinen, im Freien, in Garagen sowie
in nassen oder feuer- und explosionsgefährdeten Räumen ist nicht gestattet. Umbauten am
Gerät sind nicht zulässig.
Restgefahr: Es besteht Verletzungsgefahr durch aufgewirbelte Stäube oder Gegenstän-
de im Luftstrom des Ventilators.
Technische Daten:
Typ: AIROS ECO SILENT WALL
Spannung: 220 - 240 V ~ 50 - 60 Hz
Leistung: 18 - 90 W
Schutzklasse: I / IP X0
Anzahl der Stufen: 6+1
Maße (mm): B × H × T ca. 514 × 514 × 350
Gewicht (kg): 6,5
DE
Über diese Betriebsanleitung
Bevor Sie den CasaFan-Ventilator benutzen, lesen Sie bitte die Betriebsanleitung
aufmerksam durch. Bewahren Sie die Betriebsanleitung gribereit auf. Geben Sie den
CasaFan-Ventilator nie ohne Betriebsanleitung an andere Personen weiter.
Zeichenerklärung:
Warnung
Elektrische Spannung Vorsicht Achtung
Warnt vor unmittelbarer
Lebensgefahr durch
elektrische Spannung.
Weist auf Gefahren für Ihre Ge-
sundheit und mögliche Verlet-
zungsrisiken hin.
Weist auf wichtige
Informationen (z.B.
Sachschäden) hin.
Bedienung
Seite 60 - 61
Montage
Seite 58 - 59

6
DE zeit und an jedem Ort sich davon überzeugen kann, dass der Stecker herausgezogen ist.
Warnung: Prüfen Sie Netzstecker und Netzkabel vor jeder Benutzung auf Beschädigungen.
Ein beschädigtes Gerät darf nicht verwendet werden.
- Die Routinewartung muss einmal jährlich durchgeführt werden.
- Reinigen Sie die Oberfläche des Gehäuses sowie das Schutzgitter mit einem trockenen
Putzlappen und einem weichen Pinsel. Verwenden Sie kein Benzin oder ein ähnlich leicht
entflammbares Reinigungsmittel.
- Nach der Reinigung/Wartung muss der Ventilator wieder vollständig montiert werden.
- Ansonsten ist der Ventilator wartungsfrei.
Verhalten im Notfall
1. Trennen Sie das Gerät vom Netz. Schalten Sie das Gerät aus:
Ziehen Sie den Netzstecker aus der Steckdose.
2.Schließen Sie ein defektes Gerät nicht wieder an das Stromnetz an.
3. Sichern Sie das Gerät gegen unbeabsichtigte Nutzung durch Dritte.
Auewahrung
- Bewahren Sie den Ventialtor bei Nichtnutzung in einem trockenen, frostfreien Raum auf.
- Schützen Sie das Gerät ggf. mit einer Hülle vor Schmutzablagerungen.
Entsorgung
Werfen Sie das Gerät keinesfalls in den normalen Hausmüll.
Bedeutung des Symbols „Mülltonne“. Dieses Produkt unterliegt der europäischen Richt-
linie 2012/19/EU. Diese Richtlinie gibt für eine EU-weit gültige Rücknahme und Verwer-
tung der Altgeräte den Rahmen vor.
- Entsorgen Sie Verpackungsmaterialien, ausgediente Geräte und Altbatterien immer
nach den geltenden örtlichen Entsorgungsvorschriften. Beachten Sie hierzu die Hin-
weise auf den Seiten 62.
Hilfe bei Störungen
Störung Ursache Abhilfe
Flügelrad
läuft
nicht an.
Drehzahlstufe auf „0“. Gerät am Stufenschalter einschalten.
Hauptschalter abgeschaltet. Gerät am Hauptschalter einschalten.
Netzstecker ist nicht eingesteckt. Netzstecker einstecken.
Haushaltssicherung ist defekt. Haushaltssicherung überprüfen.
Schmelzsicherung hat durch Überlast
(Motorüberhitzung) angesprochen.
Gerät vom Netz trennen. Netzstecker aus der
Steckdose ziehen. Gerät durch eine Elektro-
fachkraft oder Kundendienst prüfen lassen.
Ist die Störung nicht mit den aufgeführten Abhilfen zu beseitigen, unbedingt den Netzstecker
aus der Steckdose ziehen. Eine Elektrofachkraft muß nun die Störungsursache ermitteln und
gegebenenfalls die Reparatur durchführen. Bei Beschädigung des Netzkabels dieses Gerätes darf
dieses nur durch eine vom Hersteller benannte Reparaturwerkstatt ersetzt werden, da Spezial-
werkzeug erforderlich ist.
Hinweis: Öffnen des Gerätes und Reparaturen nur durch eine Elektrofachkraft!

7
SAFETY INFORMATIONS
- Dispose of the packaging material so that it is not accessible to
children. There is a danger of suocation, e.g. by swallowing!
- The voltage indicated on the nameplate must correspond to the avai-
lable mains voltage. The electrical household network must be earthed!
- Only operate the unit when completely assembled!
- The device must be operated on a flat, stable surface.
- Ensure adequate lighting (at least 500 lux).
- Position the mains cable such that no danger of tripping is possi-
ble in order to avoid throwing, or pulling the unit over.
- Do no push objects through the guard. Any loose objects which
could be sucked in are to be removed from the suction area be-
fore switching the fan on. Keep loose clothing, such as scarves
with fringes, away from the guard.
- The units are never be touched when having wet or moist hands.
- NEVER ALLOW WATER TO ENTER THE DEVICE! The fan must
never get wet. If the unit has become wet, immediately unplug it
from the mains.
- Do not expose the device to harmful environmental influences (rain,
strong sunlight, etc.). Keep the device away from heat sources.
- To unplug the power cord from the outlet, pull on the plug and
not the cord.
- Switch o the device and pull the plug when not in use, prior to
cleaning, and when moving the fan to a dierent location.
- Do not use the device in locations where it could fall or be knocked
into water. Never reach for the device if it falls into water. Turn o
the power at the circuit breaker immediately and then pull the plug.
- This appliance can be used by children aged from 8 years and
above and persons with reduced physical, sensory or mental ca-
pabilities or lack of experience and knowledge if they have been
given supervision or instruction concerning use of the appliance
in a safe way and understands the hazards involved.
- Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.
- If the supply cord is damaged, it must be replaced by the manuf-
acturer or its service agent or a similar qualified person in order
to avoid a hazard.
Translation of Original instructions GB

8
GB

Intended use: The fan is used to circulate room air in compliance with the technical data
and safety instructions in oces and homes.
Improper use: The use in machines, outdoors, in garages and in wet rooms or rooms at risk
of fire and explosion is not permitted. Modifications to the device are not permitted.
Residual dangers: There is a risk of injury due to dust or objects whirled up in the air flow
of the fan!
Technical data:
Type: AIROS ECO SILENT WALL
Mains voltage: 220 - 240 V ~ 50 - 60 Hz
Power: 18 - 90 W
Protection clas/Degree of protection: I / IP X0
No of speeds: 6+1
Dimensions (mm):
Ø × H ca. 514 × 514 × 350
Weight (kg): 6.4
Coution: Risk of injury due to incorrect start-up!
- Check the package contents for completeness (see picture
overview page 2).
- Check unit parts and plastic impeller for visible
transport damage and cracks.
In the event of damage, do not operate the unit!
- Use a stable and level surface.
- Mount the fan as shown in the figures 1 - 15.
- Switch on the fan at the switch .
- If you do not use the unit for a longer period of time, be sure
to unplug it from the mains.
Maintenance/cleaning notes
Warning: Before carrying out any cleaning or maintenance work, remove the plug or
switch o the electrical equipment from mains!
The removal of the plug has to be such that an operator can check from any of the points
to which he has access that the plug remains removed.
About this operating instructions
Before using the CasaFan fan, read the operating instructions carefully. Keep the ope-
rating instructions within reach. Never pass the fan onto another person without the
operating instructions.
Explanation of symbols:
Warning:
Dangerous electric voltage Caution: Attention:
Warns the user of the danger to
the life an health due to electrical
voltage.
Indicates risks to your
health and possible injury
risks.
Indicates important
information (e.g.
material damage).
Mounting
page 58 - 59
Operation
page 60 - 61

9
to which he has access that the plug remains removed.
Warning: Check regularly, but most definitely before every use, the mains cable and mains
plug for damage. If any damage is visible, then further use of the unit must not be made.
- Routine maintenance must be carried out once a year, earlier if it is very dirty.
- During regular maintenance, check the impeller for visible damage and cracks. If there
is damage, the impeller must be replaced with a new impeller. Never operate the fan
with a damaged impeller!
- Clean the surface of the housing and the guard with a dry cleaning cloth and a damp
brush. Do not use petrol or a similarly flammable cleaning agent.
- In case of necessary repairs, contact an authorized service center.
- After cleaning, the fan must be completely reassembled
Behavior in case of an emergency: In the event of visible damage, unusual noises, strong
vibrations and/or malfunction, switch o the unit immediately, unplug the power cord and
secure it against being switched on again. The fan must not be put back into operation
until a qualified electrician has eliminated the cause of the fault and released it for reuse.
- In case of necessary repairs, contact an authorised service centre.
Storage
- If you are not going to use the fan for a long time, keep it in a dry room.
- You can also cover your unit to protect it from dust or dirt deposits.
Disposal
Never dispose of the appliance in normal household waste.
Meaning of the “Wheelie Bin” Symbol. This product is subject to European Directive
2012/19/EU. This directive provides the framework for the EU-wide take-back and recy-
cling of waste equipment.
- Dispose of packaging material, decommissioned appliances and used batteries in
accordance with the current regulations in your country. Please refer to the information
on page 62.
Help with faults
Fault Cause Remedy
Fan does not
start
Speed setting to „0“. Switch on unit.
Mains plug not correctly inserted. Insert mains plug.
Household fuse blown/trip de-
fective.
Check household fuse/trip.
Fuse has blown due to overload
(motor overheating).
Remove unit from mains supply.
Pull plug from the socket and have
the unit repaired by a specialist or
customer service.
If the fault can not be remedied using the above listed remedies, then the plug has to
be removed from the socket. A specialist must now establish the cause and carry out
the repair work accordingly. If the mains cable to this unit is damaged, then it can only
be repaired by a repair workshop named by the manufacturer, due a special tool being
needed.
Note: Opening the unit and repairs may only be carried out by a specialist!
GB

10
CONSIGNES DE SÉCURITÉ
- Éliminez le matériel d‘emballage de manière à ce qu‘il ne soit pas ac-
cessible aux enfants. Risque de suocation, par exemple en avalant !
- La tension indiquée sur la plaque signalétique doit correspondre
à la tension secteur disponible. Le réseau électrique de la maison
doit être mis à la terre !
- L’appareil ne doit être utilisé qu’entièrement assemblé !
- L‘appareil doit être utilisé sur une surface plane et stable.
- Assurez-vous d‘un éclairage adéquat (au moins 500 lux).
- Acheminez le câble d‘alimentation de telle sorte qu‘il n‘y ait au-
cun risque de trébuchement et donc aucune possibilité de ren-
versement ou d‘abaissement de l‘appareil.
- Ne pas introduire d’objets à travers la grille de protection ! Enlever
de la zone d’aspiration tous les objets non fixés pouvant être aspirés
avant de mettre en marche le ventilateur ! Maintenir éloignés de la gril-
le de protection tout vêtement lâche tel que des écharpes à franges !
- Ne jamais toucher l‘appareil avec des mains mouillées ou humides.
- Ne jamais immerger un appareil électrique dans l‘eau ou de liquides.
- NE JAMAIS LAISSER L‘EAU ENTRER DANS L‘APPAREIL ! Le ven-
tilateur ne doit jamais être mouillé. Si l‘appareil est mouillé, dé-
branchez-le immédiatement du secteur.
- Ne pas exposer l’appareil à des conditions ambiantes négatives
(pluies, forts rayonnements solaires etc.). Tenir l‘appareil à l‘écart
des sources de chaleur. - Ne pas enlever la prise secteur en ti-
rant sur le câble. Tirer sur la prise elle-même et non sur le câble.
- Éteindre l‘appareil et tirer la prise secteur chaque fois que
l‘appareil n‘est pas en fonctionnement, avant le nettoyage et si
vous souhaitez déplacer le ventilateur.
- Ne pas utiliser l‘appareil là où il risquerait de tomber ou de basculer
dans l‘eau. Ne jamais attraper un appareil qui vient de tomber dans
l‘eau. Tirer immédiatement le fusible et enlever la prise secteur.
- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus
et les personnes ayant des capacités ou le manque d‘expérience
et de connaissances physiques, sensorielles ou mentales ré-
duites si elles sont sans surveillance ou instruction concernant
l‘utilisation de l‘appareil d‘une manière sûre et comprend la ris-
ques impliqués.
- Les enfants ne doivent pas jouer avec l‘appareil. Nettoyage et entre-
tien utilisateur ne doit pas être fait par des enfants sans surveillance.
- Si le cordon d‘alimentation est endommagé, il doit être remplacé
par le fabricant ou son agent de service ou une personne quali-
fiée afin d‘éviter tout danger.
- Assurez-vous que le ventilateur est éteint à partir du réseau
d‘alimentation avant de retirer la garde.
Traduction de la notice d‘utilisation d‘origine
FR
