Castaldi Lighting D22 Instruction Manual

MI/1780 - 5a edizione - 05/2014
istruzioni di montaggio - manutenzione D22 - laguna garden
Caratteristiche apparecchio e significato dei simboli riportati
in etichetta: apparecchio idoneo per funzionamento in ambienti
esterni e interni
IP65 vano ottico:
- totalmente protetto contro la polvere
- protetto contro i getti d’acqua provenienti
da ogni direzion
e
apparecchio idoneo per montaggio su superfici
normalmente infiammabili
Classe I isolamento semplice
è vietato lo smaltimento come rifiuto urbano
è obbligatoria la raccolta separata a fine vita del prodotto
“Consorzio di appartenenza RAEE: Ecolight.
Registro Nazionale dei Produttori N°: IT08010000000166”
MONTAGGIO:
• avvitare il palo alla base.
Attenzione: la spina deve essere collegata in ambiente protetto
dall’umidità e dall’acqua
RICAMBIO LAMPADA:
• togliere tensione prima di effettuare ogni tipo di manutenzione
• l’apparecchio è idoneo per lampade fluorescenti compatte
potenza max 30W con attacco E27.
• per accedere alle parti elettriche, premere il pulsante e sollevare
il diffusore (fig.1).
MANUTENZIONE:
• attenersi strettamente al tipo e alla potenza di lampada indicati
in targa. Leggere attentamente le istruzioni fornite dal costruttore
della lampada per il suo corretto uso.
• se la guarnizione di tenuta si presenta deformata e non in perfette
condizioni è necessario sostituirla.
• evitare accumuli di sporcizia con periodiche pulizie utilizzando
solo acqua e sapone neutro.
• Attenzione: il basamento in versione Corten, se esposto agli
agenti atmosferici, con il tempo si ossida diventando color rosso
scuro e può rilasciare tracce di ossido.
Controllo qualità: In caso di reclamo mettersi in contatto
con la nostra azienda o con la nostra organizzazione di vendita
citando l’ordine di acquisto e il numero di matricola che
contrassegna l’apparecchio.

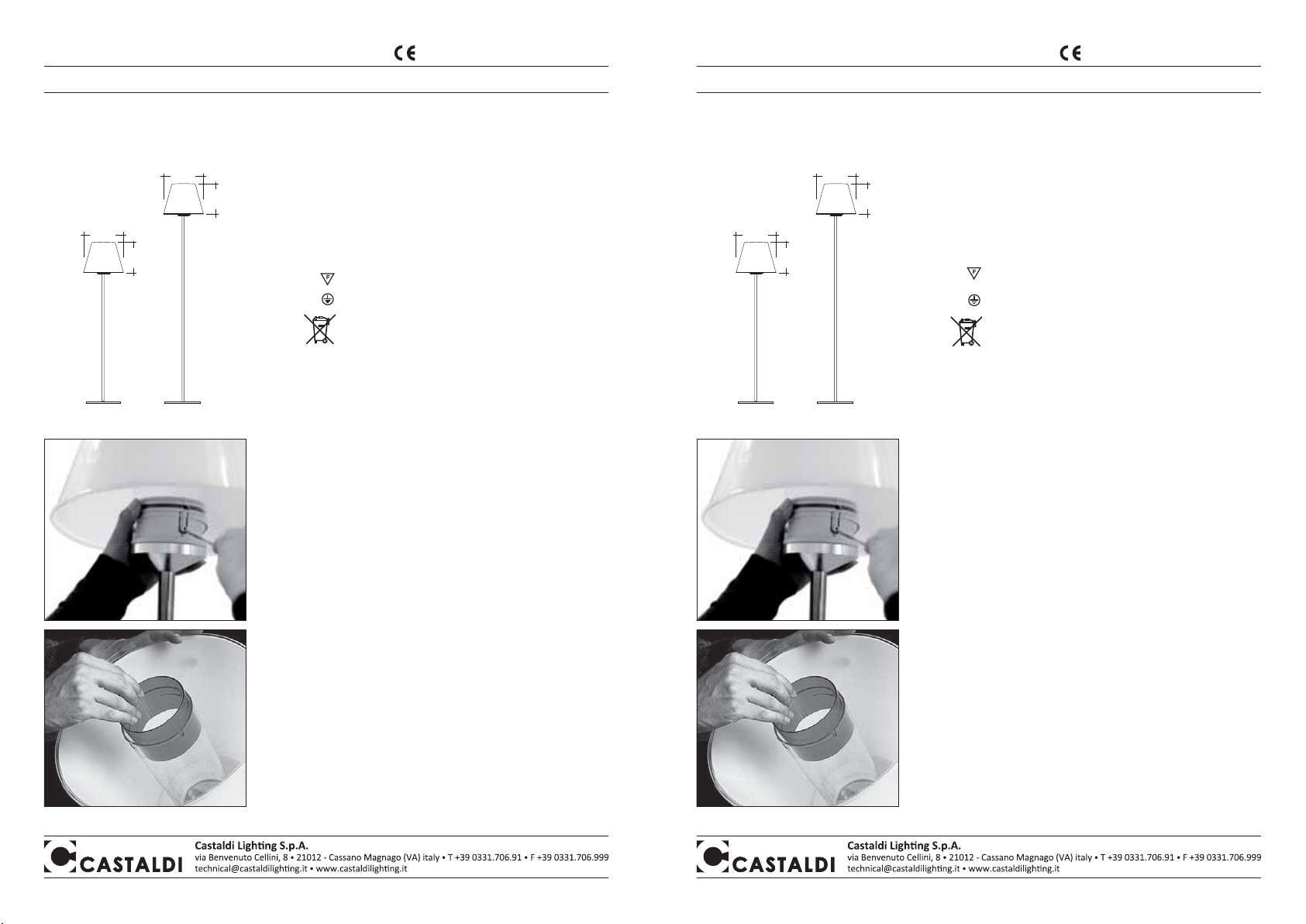

Fig. 1
Fig. 2
Ø290
220
h 1200
Ø290
220
h 1600
Ø290
220
h 1200
Ø290
220
h 1600
Montageanleitung - Instandhaltung D22 - laguna garden
Eigenschaften - Bedeutung der Symbole auf dem Typenschild:
Die Leuchte ist für Einsatz im Aussenbereich vorgesehen und
innenbereich vorgesehen
IP65 Gehäuse:
- völlig staubgeschützt
- spritzwassergeschützt
Geeignet für Montage auf normal entflammbaren
Befestigungsflächen
Klasse I mit Schutzleiteranschluss
Das Entsorgen im Hausmüll ist verboten!
Bei Ablauf der Lebensdauer bitte beachten:
Abfalltrennung ist Pflicht
MONTAGE:
• der Mast an der Befestigungsbasis anschrauben.
Achtung: der Stecker muss in feuchtigkeits- und
wassergeschützter Umgebung verbunden werden.
LEUCHTE ERSATZ:
• Vor jeglicher Art Wartung den Strom ausschalten.
• Die Leuchte ist für kompakt-energiesparenden Leuchtstofflampe
max 30W-E27 bestätigt, Typ Osram Dulux EL LL oder änlichen.
• Um Zugang zu den Elektroteilen zu erhalten, Halteschrauben
lockern, Taste drücken und den Strahler hochheben (Abb.1).
WARTUNG:
• Ersetzen Sie die Lampe rechtzeitig am Ende ihrer Funktionsdauer
und beachten Sie dabei auf dem Schild ausgegebene Leistung
und Typ.
• Verformte oder nicht in einwandfreiem Zustand befindliche
Dichtungen müssen ausgetauscht werden.
• Durch regelmässige Säuberungen Schmutzverkrustungen
vermeiden.
• Achtung: Wenn Laguna als Lampe in äußere Bereiche verwendet
wird, oxidiert die Basis der „corten“ Version mit der Zeit,
bekommt eine dunkel rote Farbe und verliert Oxidspuren.
Qualitätskontrolle: Sollten Sie Reklamationen haben, wenden Sie
sich an unsere Firma oder an unsere Verkaufsorganisation unter
Angabe des Bestelldatums und der Kennummer des Geräts.
Abb. 1
Abb. 2
Das Produkt entspricht den Richtlinien
der Europäischen Gemeinschaft prodotto rispondente ai requisiti previsti dalle Direttive Comunitarie Europee
NOTA BENE: Le presenti istruzioni di montaggio devono obbligatoriamente essere consegnate all’utente finale affinché conosca le
corrette modalità di manutenzione e ricambio lampada. È vietata qualsiasi manomissione e/o trasformazione dell’apparecchio che
deve essere installato e utilizzato: così come fornito e in conformità alle Norme Impianti Nazionali. Installazioni non conformi fanno
decadere ogni forma di garanzia, l’Azienda non risponde dei danni causati da un errato montaggio.
NOTA BENE: Vorliegende Montageanleitungen müssen auf jeden Fall dem Endverbraucher übergeben werden, damit dieser über
die korrekten Wartungs- und Lampenaustauschmodalitäten informiert ist. Jegliches Aufbrechen und/oder Änderung der Leuchte ist
verboten. Die Leuchte muss wie geliefert und entsprechend den anlagentechnischen Landesvorschriften montiert und verwendet
werden. Nichtentsprechende Installationen führen zum Verfall von jeglicher Garantie. Das Unternehmen übernimmt keine Verant-
wortung für Schäden, die durch fehlerhafte Montage verursacht sind.

instructions de montage - entretieninstallation and maintenance sheet D22 - laguna gardenD22 - laguna garden
Caractéristiques de l’appareil- signification des symboles
portés sur l’étiquette: appareil pour fonctionnement en plein air et
à l’intérieur
IP65 logement optique :
- totalement protégé de la poussière
- protégé des jets d’eau provenant de toutes les
directions
indiqué pour utilisation sur des surfaces
normalement inflammables
Classe I isolation simple: mise à la terre nécessaire
il est interdit l’élimination comme ordure urbaine
le rammassage separé est obligatoir lorsque le produit
est à la fin de sa vie
MONTAGE:
• fixer le poteau à la base en serrant les vis.
Attention : brancher la fiche à une prise de courant dans un local
protégé de l’humidité et de l’eau.
REMPLACEMENT DE LA LAMPE:
• couper la tension avant de toute operation d’entretien.
• l’appareil est adapté pour des lampes fluo-compactes de basse
consommation douille E27 puissance max 30W, de type Osram
Dulux EL LL ou similaires.
•
pour accèder à toutes les parties électriques, après avoir dévissé la
vis de blocage, appuyer sur le bouton et soulever le diffuseur (fig.1).
ENTRETIEN:
• s’en tenir strictement au type et à la puissance de lampe indiqués
sur l’étiquette. Lire attentivement les instructions fournies par le
constructeur de la lampe pour un usage correct.
• si le joint d’étanchéité est déformé et en mauvais état, il est
nécessaire de le changer.
• éviter l’accumulation des saletés par un nettoyage régulier en
utilisant seulement de l’eau et du savon neutre.
• Attention: La base de la version “corten” s’oxyde s et devient d’un
rouge sombre si la lampe est utilisée à l’extérieur et peut laisser
trace d’oxyde.
Contrôle qualité: Pour toute réclamation, nous vous prions
de bien vouloir contacter notre société ou notre organisation
de vente, en citant le numéro de commande et le numéro qui
contremarque l’appareil.
Fig. 1
Fig. 2
Features - meaning of the symbols shown on the label: suitable
for exterior and interior applications
IP65 optical chamber:
- totally protected from dust
- protected from jets of water coming from
any direction
mounting on normally inflammable surfaces allowed
Classe I simple insulation: earth required
il est interdit l’élimination comme ordure urbaine
le rammassage separé est obligatoir lorsque le produit
est à la fin de sa vie
INSTALLATION:
• screw the pole to the base.
Important: the plug must be connected in a place protected from
the damp and water.
RE-LAMPING:
• disconnect the main power supply before carring out any type of
maintenance.
• the fixture is suitable for E27 compact fluorescent lamps, max
power 30W, type Osram Dulux EL LL or similar.
• to reach the electrical parts, remove the blocking screw, push the
button and lift the diffuser (pict.1).
MAINTENANCE:
• respect fully type and power of lamp as shown on the label.
Read carefully the instructions of the lamp manufacturer for
proper lamp use.
• if the gasket is damaged, deformed or not in perfect conditions it
is necessary to change it.
• clean periodically to avoid build up of deposits using only water
and neutral soap.
• Warning: If positioned in the exterior, the “corten” version of the
basement will oxidate and become dark red in color and can
leave some traces of oxide.
Quality control: Should you have any complaint please get in
touch with our company or its sales organization. Please give
the number of your order as well as the serial number that
recognizes the fixture.
Pict. 1
Pict. 2
Ø290
220
h 1200
Ø290
220
h 1600
Ø290
220
h 1200
Ø290
220
h 1600
product in compliance with the requirements
of the European Community Directories produit avec caractéristiques selon les Directives Communautaires Européennes
NOTA BENE: Remettre obligatoirement ces instructions de montage à l’usager final pour qu’il connaisse les modalités correctes
de maintenance et de remplacement d’ampoule. Toute modification et/ou transformation est interdite sur l’appareil, qui doit être
installé et utilisé tel qu’il est fourni et conformément aux Normes d’Installation Nationales. Une installation non conforme provoque
la déchéance de toutes formes de garantie et la compagnie ne répondra pas des dommages provoqués par un montage erroné.
NB: These assembly instructions must be given to end users for correct maintenance and so that they know how to change the
bulb. The appliance must not be tampered with or transformed and it must be installed and used as supplied and in compliance
with the National Rules on Installations. Any non-compliant installations will invalidate all forms of guarantee. The company cannot
be held responsible for damage caused by incorrect assembly.
