Cattelan Italia ELIOT DRIVE Installation guide

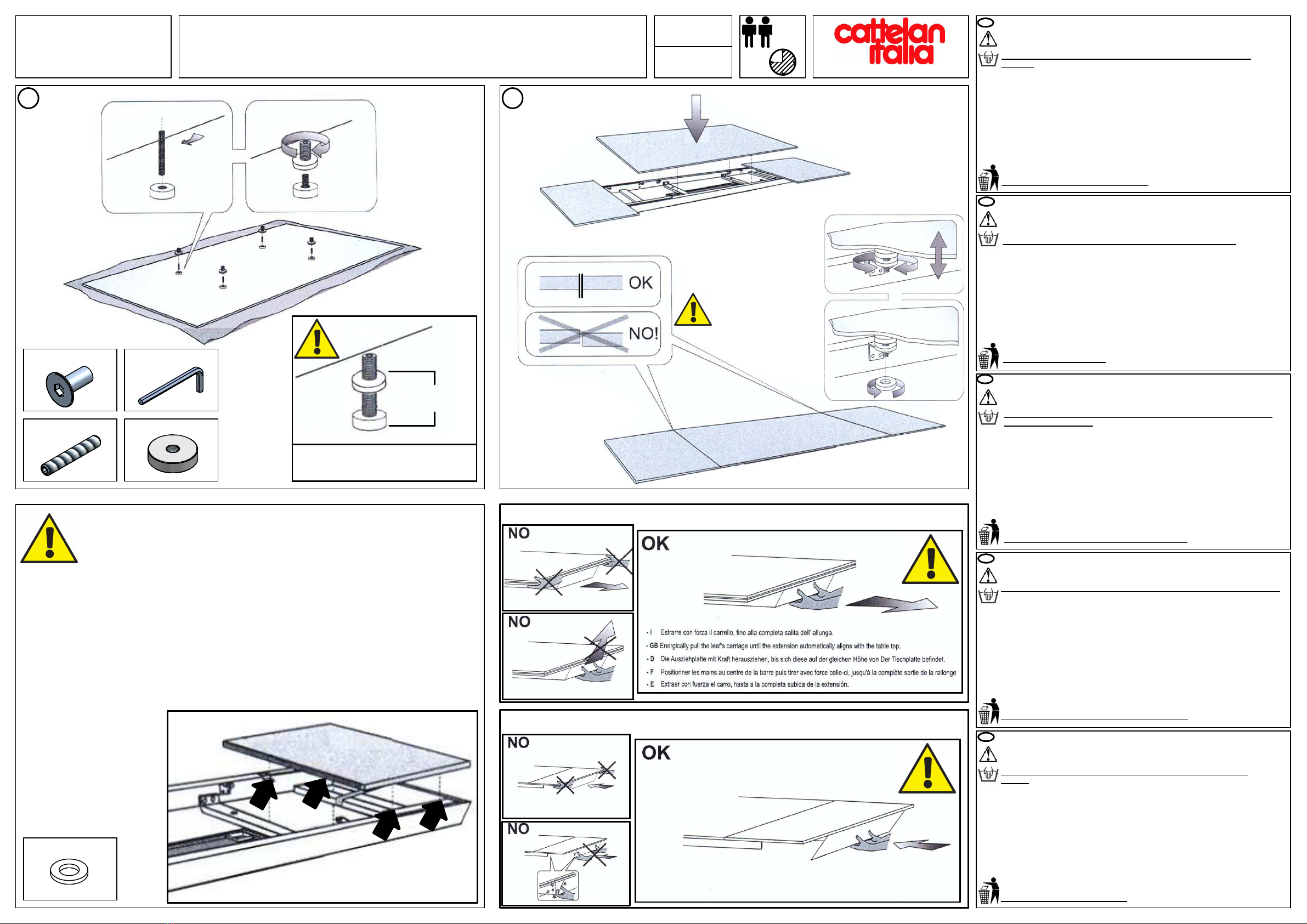

ISTRUZIONI DI MONTAGGIO
ASSEMBLING INSTRUCTIONS
MONTAGEANLEITUNG
INSTRUCTIONS DE MONTAGE
INSTRUCIONES DE MONTAJE
Articolo
Cattelan Italia S.p.A. - 36010 - Carrè - VI - Italy
UFFICIO TECNICO - FAX [phone]
Data
N° pagina
45'
15/02/2017
01 di 02
IMPORTANTE: Riporre per eventuali consultazioni future!!!!!
IMPORTANT: File for future consultation!!!!!
WICHTIG: Bitte aufbewahren für eventuelle spätere Nachfragen!!!!!
IMPORTANt: A conserver pour les futurs besoins de reference!!!!!
¡IMPORTANTE: Guardar para consultas posteriores!
ELIOT DRIVE GLASS
ELIOT DRIVE KERAMIK
1
IMPORTANTE!!!!!
VERY IMPORTANT!!!!!
WICHTIG!!!!!
TRÈS IMPORTANT!!!!!
¡MUY IMPORTANTE!
IMPORTANTE!!!!! - VERY IMPORTANT!!!!!
WICHTIG!!!!! - TRÈS IMPORTANT!!!!!
¡MUY IMPORTANTE!
2
3
Per un buon posizionamento del tavolo
applicare un tappo adesivo su ogni piede. In
caso di pavimento irregolare, aggiustare la
base aggiungendo uno o più tappi adesivi.
For a good placing of the table, put an
abhesive cap under foot. In case of irregular
floor, adjust the base adding one or more caps.
Fuer einen guten stand des Tisches die
selbstklebenden Filzstreifen unter die Beine
kleben. Bei unregelmaessigem Fussbaden, die
durch die platte tragenden rehstempel nicht
ausgegliche werden koennen, kann mit
zusaetzlichen Plaettchen ausgeglichen
werden.
Pour bien positionner la table appliquer un
bouchon adhésif sous chaque pieds de table.
Si le sol n'est pas régulier, régler la base avec
un ou plus bouchons.
Para un bueno posicionamiento de la mesa,
aplicar un taco adhesivo su el pie de todal las
patas.
Si el suelo es irregular, arreglar la base con
uno o mas tacos adhesivos.
n° 04 TCCE M8x25 ZB.
n° 08 TCCE M8x20 ZB.
n° 08 rondella ø8x18 ZB.
n° 10 feltro ø20x5.
4
A
B
C
n° 08 TCCE M5x10 ZB. n° 08 rondella ø5x15 ZB. n° 08 rondella zigrinata ø8.
Pre-montare le due gambe.
Pre-assemble the two legs.
Vormontage der Basis.
Pré-assembler le base.
Pre-montar la base.
n° 01 da 6.
n° 04 rondella ø8x24 ZB.
TCCE M8x20
ø8x18
TCCE M8x25
ø8x24
A
B
A B
Fissare definitivamente.
Finally fix.
Schließlich behenen.
Enfin fixer.
Finnalmente arreglar.
IMPORTANTE!!!!! - VERY IMPORTANT!!!!!
WICHTIG!!!!! - TRÈS IMPORTANT!!!!!
¡MUY IMPORTANTE!
ESSENZIALE!!!!! - ESSENTIAL!!!!!
NOTWENDIG!!!!! - ESSENTIEL!!!!!
¡ESENCIAL!
ESSENZIALE!!!!!
ESSENTIAL!!!!!
NOTWENDIG!!!!!
ESSENTIEL!!!!!
¡ESENCIAL!
IMPORTANTE!!!!!
VERY IMPORTANT!!!!!
WICHTIG!!!!!
TRÈS IMPORTANT!!!!!
¡MUY IMPORTANTE!
n° 01 da 4.

ISTRUZIONI DI MONTAGGIO
ASSEMBLING INSTRUCTIONS
MONTAGEANLEITUNG
INSTRUCTIONS DE MONTAGE
INSTRUCIONES DE MONTAJE
Articolo
Cattelan Italia S.p.A.- 36010 - Carrè- VI- Italy
UFFICIO TECNICO - FAX [phone]
Data
N° pagina
15/02/2017
02 di 02
I
UK
D
F
E
ELIOT DRIVE GLASS
ELIOT DRIVE KERAMIK
45'
25 mm
0.98 inches
2mm - 0.078 inches
Fissare definitivamente.
Finally fix.
Schließlich beheben.
Enfin fixer.
Finalmente arreglar.
5
IMPORTANTE!!!!! - VERY IMPORTANT!!!!!
WICHTIG!!!!! - TRÈS IMPORTANT!!!!!
¡MUY IMPORTANTE!
n° 04 pz regolatore ZB. n° 04 barra filettata M5x75 ZB.
n° 01 da 4.n° 04 pz ZB.
6
IMPORTANTE!!!!!
VERY IMPORTANT!!!!!
WICHTIG!!!!!
TRÈS IMPORTANT!!!!!
¡MUY IMPORTANTE!
OPTIONAL: in caso di necessità inserire rondelle in PVC per regolare
livello e inclinazione della prolunga, da tavolo allungato.
OPTIONAL: if necessary, place the PVC washers in order to adjust the
inclination of the extension when the table is extended.
OPTIONAL: um die Inklinationswinkel der Verlängerung zu regeln, bei
Bedarf, mit dem Tisch geöffnet, können zusätzlichen PVC
Unerlegscheiben eingefüft werden.
OPTIONAL: si nécessaire, pour ajuster l'angle d’inclinaison de l’allonge,
il est possible de rajouter, à table ouverte, des rondelles en PVC.
OPTIONAL: si hace falta, colocar las arandelas de PVC para ajustar la
inclinación de la estensión cuando la mesa está abierta.
n° 08 rondella ø15 sp0.5 PVC.
APERTURA
CHIUSURA
USE
The product is intended to be used in the inside and for the purposes it was
created for.
ACCOMPLISHMENT
Small irregularities on the base are due to manual processing.
MAINTENANCE
It is recommended not to use metal sharp tools or abrasive clothes to
eliminate dirt from the surface, because they could damage the same. Do not
absolutely use detergents containing chlorine, muriatic acid, hydrochloric acid
or descale detergents which can damage the surface brilliance.
WARNING
Do not absolutely move the product dragging it or lifting it by gripping the top,
but isassemble it and then place it in the new site, protecting the parts that
could be damaged.
DISPOSAL
Once discarded, neither the product nor its components should be dispersed
in the environment, but rather consigned to public disposal systems.
File for future consultation.
NUTZUNG
Das Produkt ist nur für den Innenbereich gedacht. Der Tisch wurde hergestellt, nur
als Esstisch genutzt zu werden.
AUSFÜHRUNG
Kleine Unregelmäßigkeiten auf der Basissind nicht zu vermeiden, da das Teil
per Hand hergestellt wird.
WARTUNG
Niemals scharfe Werkzeuge aus Metall, spitzen Instrumente oder Schleifmittel für
die Reinigung der Oberfläche verwenden. Diese Produkte können die Oberfläche
beschädigen. Niemals Chemikalien mit chlorhaltigen Salzsäure, Salzsäure oder
Kalk-Produkte für die Reinigung verwenden. Diese Produkte können der Glanz
beschädigen.
ACHTUNG
Der Tisch absolut nie ziehen oder heben. Falls der Tisch soll bewegt werden, muss
zerlegt werden und sorgfältig in der neue Stelle Positioniert. Die empfindliche teile
sollen geschützt werden.
ENTSORGUNG
Nach der Aussonderung ist das Produkt und seine Bestandteile nicht selbständig im
Freien zu entsorgen, sonderm der städtischen Müllabfuhr zu übergeben.
Bitte aufbewahren für eventuelle spätere Nachfragen.
USO
El producto está destinado para su uso dentro del hogar, a los fines por los cuales
fue creado.
CONSTRUCCIÓN
Pequeñas irregularidades en la base están causadas por la producción
manual.
MANTENIMIENTO
No utilizar en cualquier forma instrumentos de metal afilados o telas abrasivas
para eliminar cualquier resto de suciedad en la superficie del producto, ya que
pueden dañar la superficie misma. No utilizar en cualquier forma limpiadores a
base de cloro o que contienen ácido clorhídrico, ácido muriático o productos
anticalcáreos ya que pueden alterar el brillo del producto.
ATENCIÓN
No muevan absolutamente nunca el producto arrastrándolo o mediante el
levantamiento del plano, sino desmontarlo y llevarlo a donde querían,
asegurándose de proteger las partes que pueden dañarse.
ELIMINACIÓN DE DESECHOS
Una vez desechado, el producto o sus componentes no se tienen que abandonar
en el entorno sino entregar al sistema público de recogida de basuras.
Guardar para consultas posteriores.
USO
Il prodotto é destinato per l'utilizzo all'interno delle abitazioni con l'uso per il quale é
stato realizzato.
REALIZZAZIONE
Piccole irregolarità sulla base sono dovute allalavorazione manuale del
prodotto.
MANUTENZIONE
Non vanno assolutamente utilizzati strumenti metallici appuntiti o panni abrasivi per
eliminare eventuali residui di sporco presenti sulla superfice del prodotto, in quanto
possono danneggiare la superfice stessa. Non vanno assolutamente utilizzati
detergenti che contengano cloro o a base di acido cloridrico, acido muriatico o
prodotti anticalcare in quanto andrebbero ad alterare la brillantezza del prodotto.
ATTENZIONE
Non spostare assolutamente mai il prodotto trascinandolo o sollevandolo
prendendolo per il piano ma smontarlo e riposizionarlo dove voluto, assicurandosi di
proteggere le parti che si potrebbero danneggiare.
SMALTIMENTO
Una volta dismesso, il prodotto od i sui componenti non vanno dispersi nell'ambiente
ma conferiti ai sistemi pubblici di smaltimento.
Riporre per eventuali consultazioni future.
UTILISATION
Le produit est destiné pour une utilisation à l’intérieur des habitations.
CONSTRUCTION
Les petites irrégularités sur la base sont dues à une fabrication manuelle.
MANUTENTION
Il ne faut pas absolument utiliser des outils pointus ou des chiffons abrasifs
pour éliminer des possibles restes sur la surface du produit, parce qu’ils
peuvent endommager la surface même. Ne pas utiliser des détergents
contenant du chlore, acide chlorhydrique, acide muriatique ou produits
anticalcaire qui peuvent altérer le brillant du produit.
ATTENTION
Ne pas absolument déplacer le produit en le trainant ou en le soulevant par le
top, mais démontez-le et positionnez-le autre part, en s’assurant de protéger
les parties qui pourraient s’endommager.
ECOULEMENT
Une fois disloqué, le produit ou ses composants ne doivent pas être
dispersés dans la nature mais confiés aux décharges publiques.
A conserver pour les futurs besoins de reference.
