CDVI NANOPW User manual

NANOPW
NANOPB
Gamme: Contrôle d’Accès Intégré /
Lecteur proximité Wiegand 125 Khz
Range: Integrated Access Control
Wiegand 125Khz Proximity Reader
MANUEL D’INSTALLATION
INSTALLATION MANUAL
Group Products
FRANCAIS
FR
ENGLISH
EN
* Voir conditions de garantie à vie limitée. / Refer to Limited Lifetime Warranty.

FR
MANUEL D’INSTALLATION
2cdvi.com
cdvigroup.com
NANOPW - NANOPB
Lecteur Proximité Wiegand 125 Khz
Wiegand 26 bits.
Connexion directe à la centrale ou via
le contrôleur de porte (INTBUSW).
Electronique résinée.
Signalisation lumineuse et sonore.
45 cm de câble.
Disponible en version : blanc, gris ou noir.
L x l x P : 70 x 43 x 23 mm.
Technologie : 125 Khz.
Protocole : EM4100 (Marin).
Alimentation : 12 V DC.
Consommation : 100 mA.
1] PRÉSENTATION PRODUIT
3] ÉLEMENTS FOURNIS
Joint
d’étanchéité Vis TF 3x30
Cheville
plastique
S5
Embout
tournevis
TORX®
Vis TORX®
3x8 Varistance
NANOPW(PB)
1 2 2 1 1 1
Certifi cation CE
Certifi cation FCC CFR 47
part 15 compliance
DEEE
IP53
-25°C à +70°C
Merci pour l’achat de ce produit et pour la confi ance que vous accordez
à notre entreprise.
2] RAPPELS ET RECOMMANDATIONS
Recommandations
d’installation
Pour sécuriser l’installation,
n’oubliez pas de placer
la varistance sur le système
de verrouillage en parallèle
au niveau de l’alimentation.
Pour un éclairage optimal,
attention de ne pas plier
le câble à l’intérieur du produit.
Ne pas installer pas de lecteurs
en entrée/sortie à moins de 20 cm
l’un de l’autre.
Câble préconisés
Câble 4 paires 6/10ème (AWG 24).
Alimentations préconisées
ARD12 et BS60. Lorsque
le lecteur n’est alimenté ni par
la centrale, ni par le contrôleur
de porte (INTBUSW).
Environnement
Si vous installez ces lecteurs
dans un environnement marin/
salin,il est préconisé de passer
du vernis en bombe sur les contacts
après câblage afi n de prévenir
le risque d’oxydation.
Ce produit est livré
avec une varistance.
Celle-ci doit être montée directement
sur les bornes de la gâche
(ventouse, moteur,…) commandée
par l’équipement. Si l’appareil
fonctionne avec plusieurs gâches,
chacune doit être équipée
de varistance. La varistance limite
les surtensions provoquées par
le bobinage de la gâche – effet
de self. Dans le cas où la ventouse
utilisée est du type “Shear Lock”,
celle-ci doit être alimentée par
une alimentation indépendante
du NANOPW ou NANOPB.

FR
NANOPW - NANOPB
Lecteur Proximité Wiegand 125 Khz
MANUEL D’INSTALLATION
3
cdvi.com
cdvigroup.com

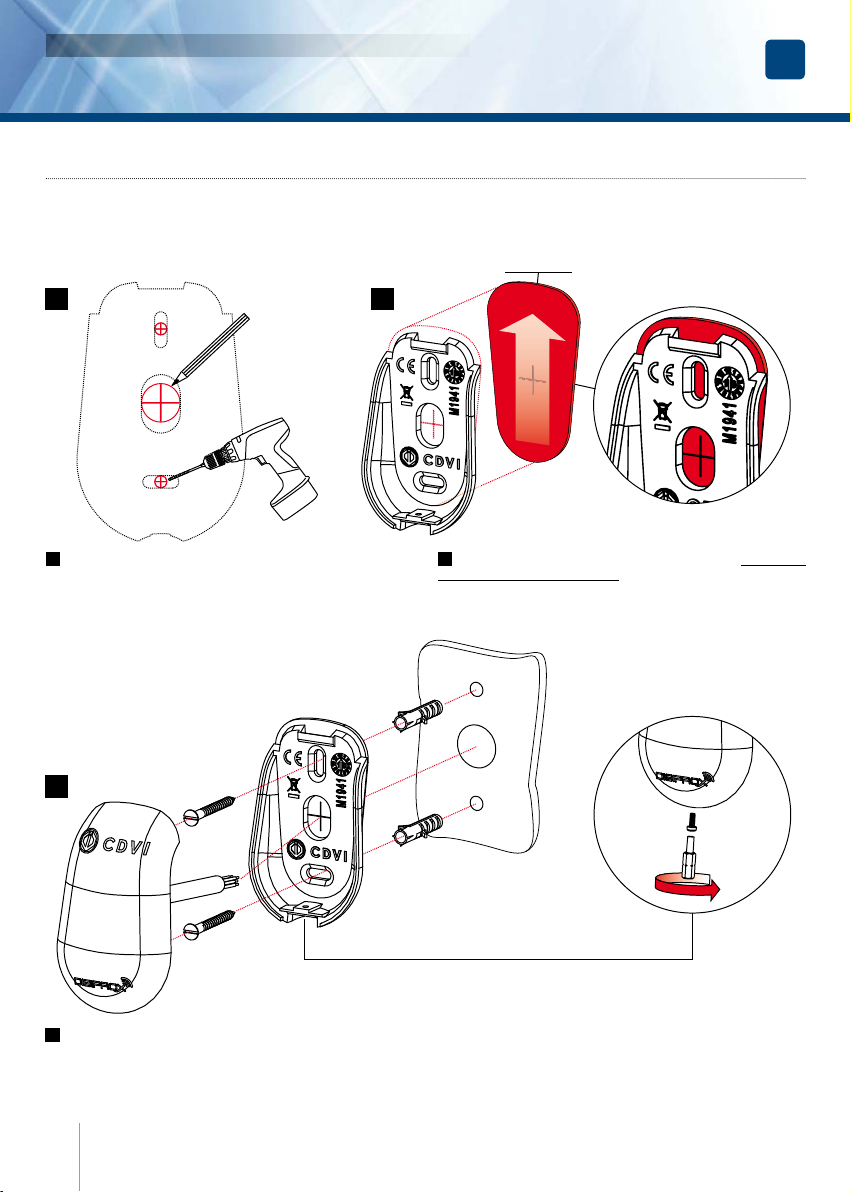

1 A l’aide du fond du lecteur, prenez les marques pour
fi xer le produit. Percez le support de montage au niveau
des marques (diamètres préconisés : Ø5 mm et Ø15 mm).
Grâce au schéma de câblage, prévoyez la sortie des câbles
cachés dans la surface ou à l’extérieur (moulure).
2 Placez le joint au dos du lecteur en commençant par
le bas. (fi g. a). Le joint doit dépasser d’environ 2 mm au
niveau du sommet de la partie arrière du lecteur (fi g. b).
4] MONTAGE
Après avoir vérifi é que le kit de montage est complet, vous allez pouvoir procéder à l’installation fi nale
de votre lecteur. Réunissez le matériel approprié (Perçeuse, tournevis, mètre,…) et suivez les recommandations
de montage du lecteur.
1
3
2
fi g. a
fi g. b
fi g. c
3 Placez les chevilles dans les trous, passez le câble et raccordez-le (voir schéma de câblage page 4), puis fi xez le
lecteur avec la vis TORX® grâce à l’outil TORX® (fi g. c). N’oubliez pas de placer la varistance au niveau du système
de verrouillage (Voir page 2 “Rappels et recommandations”).
Joint d’étanchéité

FR
MANUEL D’INSTALLATION
4cdvi.com
cdvigroup.com
NANOPW - NANOPB
Lecteur Proximité Wiegand 125 Khz
Mise sous tension
- Voyant vert pendant 1 seconde
- Voyant rouge pendant 1 seconde
- Voyant bleu pendant 1 seconde Avec bip
Fonctionnement
- Activation Buzzer par niveau 0 V
- Activation voyants par niveau 0 V
Raccordement
Rouge Alimentation 12 V DC
Noir 0 V
Bleu Clock
Vert Data 0
Blanc Data 1
Marron Buzzer
Jaune Voyant vert
Orange Voyant rouge
Voyant vert Voyant rouge Etat
OFF OFF éteint
OFF ON rouge
ON OFF vert
ON ON bleu
5] SCHÉMA DE CÂBLAGE
Format Wiegand 26 bits
Format 26 bits hexadécimal. La communication s’effectue par une liaison de type Wiegand 26 bits (Signaux :
DATA1, DATA0 et CLOCK). La trame est constituée d’une totalité de 26 bits et se décompose comme suit :
1- 1
re
parité : 1 bit – parité paire des 12 premiers bits.
Code du badge : 3 mots d’un octet représentant les
6 derniers termes. Chaque mot est transmis bit de
poids fort en premier.
2- 2
nde
parité : 1 bit – parité impaire des 12 derniers
bits.
6] FORMAT DE SORTIE WIEGAND 26 BITS
Chronogrammes
Sorties en collecteur
ouvert avec pulls up
internes de 1 K au +5 V.
0 logique
\DATA1
\CLOCK
\DATA0
50 μs 50 μs 2ms 2ms
1 logique
Présentation badge
- Badge lu : voyant orange et bip pendant 0,15 seconde puis retour suivant état activation en cours.
- Badge non lu : pas d’effet.
Bit 1 Bit 2 à bit 25 Bit 26
Parité paire sur bit 2 à bit 13 Donnée (24 bits)
Parité impaire sur bit 14 à bit 25
Exemple : pour un badge dont le code hexadécimal est 0100166A37.
1 0001 0110 0110 1010 0011 0111 0
Parité 1 1 6 6 A 3 7 Parité 2
Le code émis est 166A37 en hexadécimal
Parité 1 : 0 si le nombre de 1 dans bit 2 à bit 13 est pair,
1 si le nombre de 1 dans bit 2 à bit 13 est impair. Parité 2 : 0 si le nombre de 1 dans bit 14 à bit 25 est impair, 1 si le nombre de 1 dans bit 14 à bit 25 est pair.

FR
NANOPW - NANOPB
Lecteur Proximité Wiegand 125 Khz
MANUEL D’INSTALLATION
5
cdvi.com
cdvigroup.com
*Voir conditions de garantie à vie limitée
8] CONDITIONS DE GARANTIE À VIE LIMITÉE [EXTRAIT]*
Les sociétés CDVI garantissent que ce produit est dépourvu de tout vice caché, tant dans les matériaux
que dans sa fabrication, à la condition, qu’il soit installé conformément aux préconisations du fabricant
et qu’il n’y ait pas eu d’interventions ou de modifi cations sur le produit. La responsabilité de CDVI se limite
à la réparation ou à l’échange du produit. CDVI n’assume aucune responsabilité concernant les dommages
sur les biens ou les personnes. Un produit reconnu défectueux par CDVI doit être retourné au service-
après-vente de CDVI, après l’obtention du numéro d’autorisation de Retour de Produit(s) Défectueux (RMA).
La responsabilité de CDVI se limite à la réparation ou au remplacement d’un produit ou pièces défectueuses,
en ses ateliers. L’une ou l’autre de ces interventions sont défi nis par le service-après-vente de CDVI.
Le préjudice imputable à CDVI ne saurait en aucun cas dépasser la valeur du produit. La responsabilité
de CDVI ne peut être engagée auprès de l’acheteur, installateur, client fi nal ou qui que ce soit, lors de dommages
consécutifs à des imperfections ou mauvais fonctionnement du produit. Cette garantie prend effet
à la date d’enregistrement du produit auprès de CDVI, à partir de l’instant ou la date d’enregistrement est
dûment complétée, dans la limite d’un mois, après la date de livraison au client fi nal. Pour obtenir les dé-
tails complets de cette garantie et enregistrer votre/vos produit(s) pour bénéfi cier de cette « Garantie à Vie
limitée ». Veuillez compléter la carte d’enregistrement présente dans la boite du produit et nous la retourner,
par email ou par courrier, à l’adresse de l’entité CDVI la plus proche ou vous enregistrer en ligne à l’adresse
www.cdvigroup.com. Les contacts des entités CDVI sont accessibles en ligne à l’adresse www.cdvigroup.com
ou au dos de la notice d’installation.
EXCLUSIONS DE LA GARANTIE : A l’EXCEPTION DES POINTS EVOQUES PRECEDEMMENT, CDVI N’APPLIQUE
AUCUNE GARANTIE, NI DELIBEREE NI TACITE, A TOUS LES PROBLEMES INCLUANT LE CONDITIONNEMENT,
LE TRANSPORT, LEUR COMMERCIALISATION OU LES CONDITIONS D’UTILISATIONS PARTICULIÈRES.
*Voir conditions de garantie à vie limitée
7] PARAMÉTRAGE DES VOYANTS SUR LE SYSTÈME CENTAUR
PARAMÉTRAGE
VOYANT VERT
PARAMÉTRAGE
VOYANT ROUGE
VERT
ACCÈS AUTORISÉ
ROUGE
ACCÈS REFUSÉ
BLEU
EN ATTENTE
ÉTAT
VOYANTS

FR
MANUEL D’INSTALLATION
6cdvi.com cdvigroup.com
NANOPW - NANOPB
Lecteur Proximité Wiegand 125 Khz
9] NOTES

FR
NANOPW - NANOPB
Lecteur Proximité Wiegand 125 Khz
MANUEL D’INSTALLATION
7
cdvi.com
cdvigroup.com
Wiegand 26 bit.
Direct connection.
PCB sealed in epoxy.
Audible and visual feedback.
45cm pigtail wire connection.
Versions available: white, black or grey.
L x W x D: 70 x 43 x 23mm.
Technology: 125 Khz.
Multi card protocol reader - Marin/HD.
Input voltage: 12V dc.
Consumption: 100mA.
1] PRODUCT PRESENTATION
3] MOUNTING KIT
2] REMINDERS AND RECOMMENDATIONS
Foam seal 3x30
TF screw S5 Plastic anchor TORX® bit 3x8 TORX® screw Varistor
NANOPW(PB)
1 2 2 1 1 1
Important
To protect the device from
back-emf, do not forget to install
the varistor across the lock
terminals, in parallel.
For optimal illumination, do not
fold the cable inside the product.
Keep at least 20CM (8”) between
2 card readers.
Suggested power supplies
ARD12 & BS60. In case the
reader is powered neither by
the controller nor by the reader
controller (INTBUSW).
Recommended cables
4 twisted pairs 0.6mm (AWG 24).
Environment
When in a humid area or close to
the sea, we recommend applying
varnish to the terminals to avoid
oxidation.
This product is supplied with
a varistor.
The varistor must be
connected directly to the locking
system terminals (electric
strikes, electromagnet, or lock)
operated by the device. If the
device functions with several
locking systems, each one must
be fi tted with a varistor.
The varistor limits overload
produced by the strike coil,
known as self-effect or back-emf.
If you are using a “Shear Lock”,
electromagnet or other type of
electric lock, we recommend
the use of a dedicated power
supply for the lock.
CE Certifi cation
Certifi cation FCC CFR 47
part 15 compliance
WEEE
IP53
-25°C to +70°C
Thank you for buying our products and for the confi dence you placed
in our company.

EN
INSTALLATION MANUAL
8cdvi.com cdvigroup.com
NANOPW - NANOPB
Wiegand 125 Khz Proximity Reader
1 Measure and mark the center lines to determine the
reader position. Drill the fi xing screw holes (Diameter:
5mm). Drill the wiring access area (Diameter: 15mm).
2 Place the joint at the back of the reader. Take care
to begin from the bottom. (Sch. a). The joint must
be visible (about 2mm) on the top-back of the reader
(Sch. b).
4] MOUNTING
Make sure that there are no pieces missing from the mounting kit. Use the correct tools according to the installa-
tion (drill, screwdrivers, tape measure,...) and follow the mounting instructions of the reader.
1
3
2
Sch. a
Sch. b
Sch. c
3 Insert the plastic plugs in the mounting holes, connect the cable (refer to wiring diagram on page 7), then fasten
the reader with the TORX® screw using the TORX® bit (Sch. c). Make sure that the varistor is connected across the
lock (refer to page 5 “Reminders and recommendations”).
Foam seal

EN
INSTALLATION MANUAL
9
cdvi.com
cdvigroup.com
NANOPW - NANOPB
Wiegand 125 Khz Proximity Reader
When powered
- Green LED illuminates for 1 second
- Red LED illuminates for 1 second
- Buzzer sounds for 1 second
Operating mode
- Buzzer activated with 0V input
- LEDs activated with 0V input
Cable
Red Input voltage 12V dc
Black 0V
Blue Clock
Green Data 0
White Data 1
Brown Buzzer
Yellow Green LED
Orange Red LED
Green LED Red LED Status
OFF OFF OFF
OFF ON red
ON OFF green
ON ON blue
5] WIRING DIAGRAM
26-bit Wiegand Output
Format 26-bit hexadecimal. The output format is 26-bit Wiegand (Signals: DATA1, DATA0 and CLOCK)
The frame is made of 26-bit and built as follows:
1 - First parity: 1-bit – even parity for the fi rst 12-bit
Code of the badge: 6 half byte represent the last
6 digit of the code (4bit = 1 digit of a code)
Each byte is transferred from bit 7 to bit 0.
2 - Second parity: 1 bit – odd parity for the last
12-bit.
6] OUTPUT FORMATS 26, 30 AND 44 BIT WIEGAND
Chronograms
Open collector output
with internal pulls up 1K
at +5V or +12V according
the ST4 position.
0 logic
\DATA1
\CLOCK
\DATA0
50 μs 50 μs 2ms 2ms
1 logic
Card Swiped
- Badge recognized: the orange LED illuminates and the buzzer activates for 150 milliseconds.
Bit 1 Bit 2 to bit 25 Bit 26
Even Parity on bit 2 to bit 13 Data (24 bit)
Odd Parity on bit 14 to bit 25
Exemple: code of the badge is 0100166A37.
1 0001 0110 0110 1010 0011 0111 0
Parity 1 1 6 6 A 3 7 Parity 2
The code transmitted is in hexadecimal format 166A37.
Parity 1: 0 if the number of 1 in bit 2 to bit 13 is even,
1 if the number of 1 in bit 2 to bit 13 is odd. Parity 2: 0 if the number of 1 in bit 14 to bit 25 is odd, 1 if the number of 1 in bit 14 to bit 25 is even.

EN
INSTALLATION MANUAL
10 cdvi.com cdvigroup.com
NANOPW - NANOPB
Wiegand 125 Khz Proximity Reader
8] LIMITED LIFETIME WARRANTY [EXTRACT]
CDVI warrants this product to be free from defects in material and workmanship, when it has been installed
in accordance with the manufacturer’s instructions and has not been modifi ed or tampered with. Only product
recognized by CDVI to be defective should be returned under these warranty terms if accompanied
by an RMA (Return Material Authorization Number) provided by CDVI. CDVI, at its option, shall repair
or replace the defective product at CDVI premises or at any CDVI approved service center. This warranty
does not cover any damage due to accident, misuse, abuse or negligence. This warranty is valid only
if the product is registered, within 1 month from delivery to the fi nal costumer. To obtain full details of this
warranty and to register the product to commence the “Limited Lifetime Warranty”, complete the enclosed
registration card and return it, either by e-mail or post, to the relevant CDVI address or completion of the
on line registration at www.cdvigroup.com. Repair or replacement of the defective product is the exclusive
remedy. CDVI shall not be liable for any incidental or consequential damages arising from any defect in, or
malfunction of, its product. In no event the entire liability can not exceed the purchase price of the product.
The CDVI local country contact details can be found on line by visiting www.cdvigroup.com or on the back
cover of the installation manual.
DISCLAIMER OF WARRANTY: EXCEPT AS STATED ABOVE, CDVI MAKES NO WARRANTIES, EITHER
EXPRESS OR IMPLIED, AS TO ANY MATTER WHATSOEVER, INCLUDING THE CONDITION OF ITS PRODUCTS,
THE TRANSPORTATION, THEIR MERCHANTABILITY OR FITNESS FOR ANY PARTICULAR PURPOSE.
7] LED MANAGEMENT ON CENTAUR SYSTEM
GREEN LED
SETTINGS
RED LED
SETTINGS
GREEN
ACCESS ALLOWED
RED
ACCESS DENIED
BLUE
STAND-BY
LED
ACTUATION
ACTUATION
* Refer to complete limited lifetime warranty on cdvigroup website.
