Junta de
espuma Tornillo
3x30 Taco de
jación S5
Herramienta
TORX®
Tornillo TORX®
3x8 Varistor
SOLARMW(MB) 1 2 2 1 1 1
2cdvigroup.com

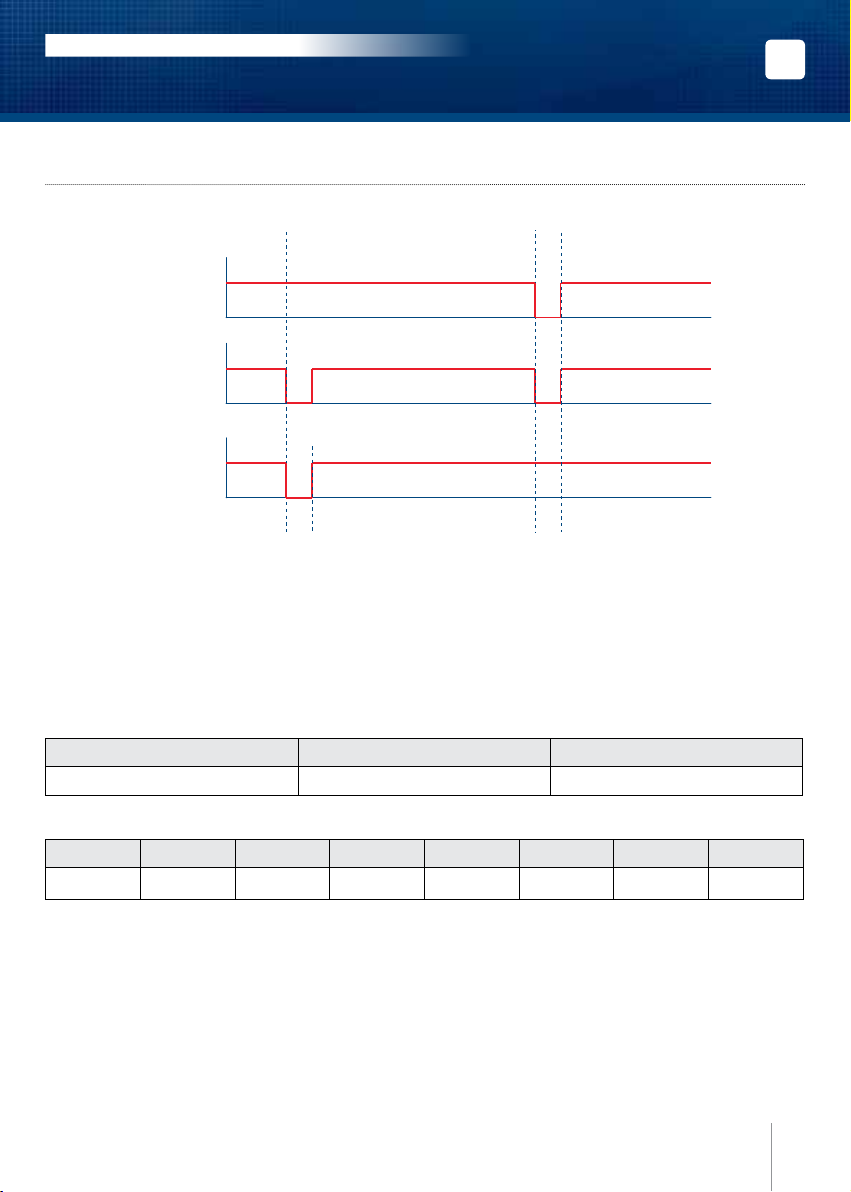

Wiegand 26, 30 o 44 bits.
Conexión directa a control de accesos o a
través de controlador de puerta (INTBUSW).
Electrónica sellada con resina epoxi.

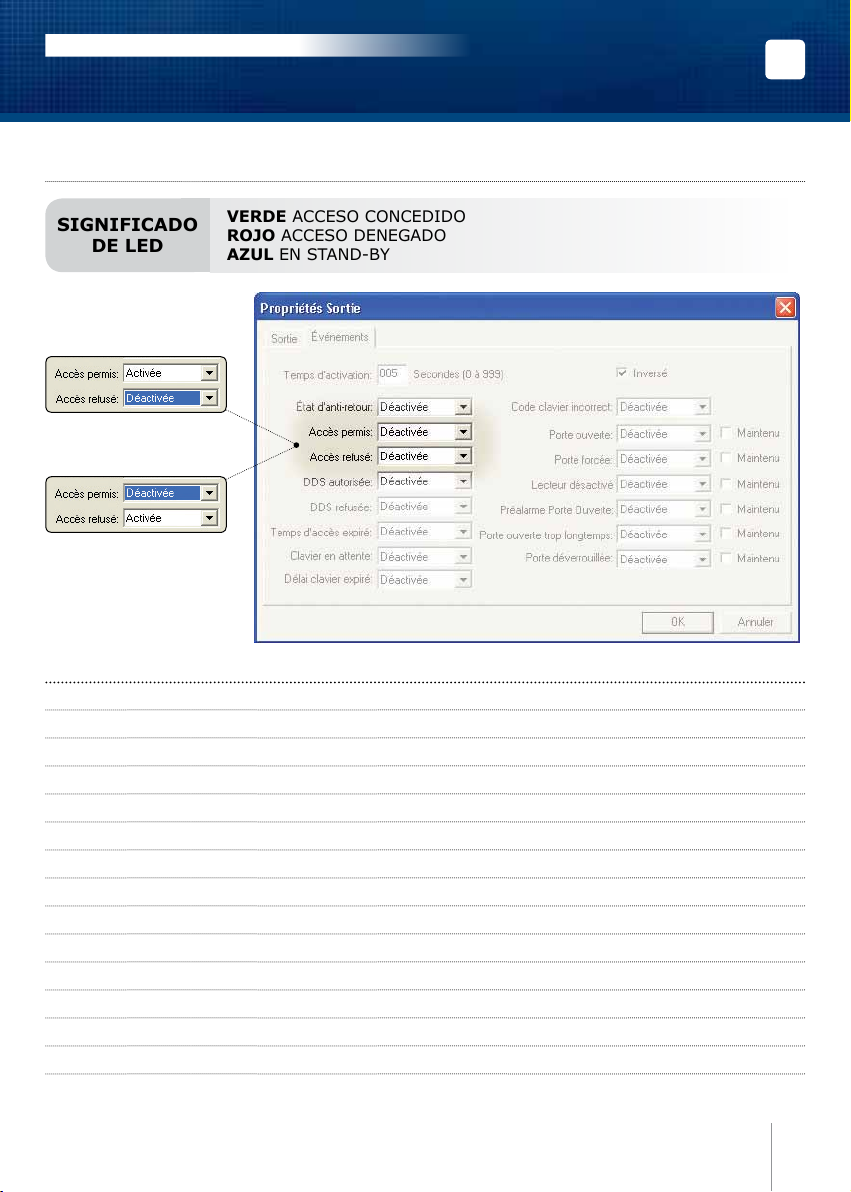

Señalización visual y sonora.
30 cm de cable.
Disponible en blanco y negro.
Dimensiones (A x A x P): 130 x 90 x 28 mm.
Tecnología: 13,56 MHz.
Alimentación: 12 Vcc.
Consumo: 220 mA.
1] PRESENTACIÓN DE PRODUCTO
3] ELEMENTOS INCLUIDOS
2] NOTAS Y RECOMENDACIONES
130
90
35

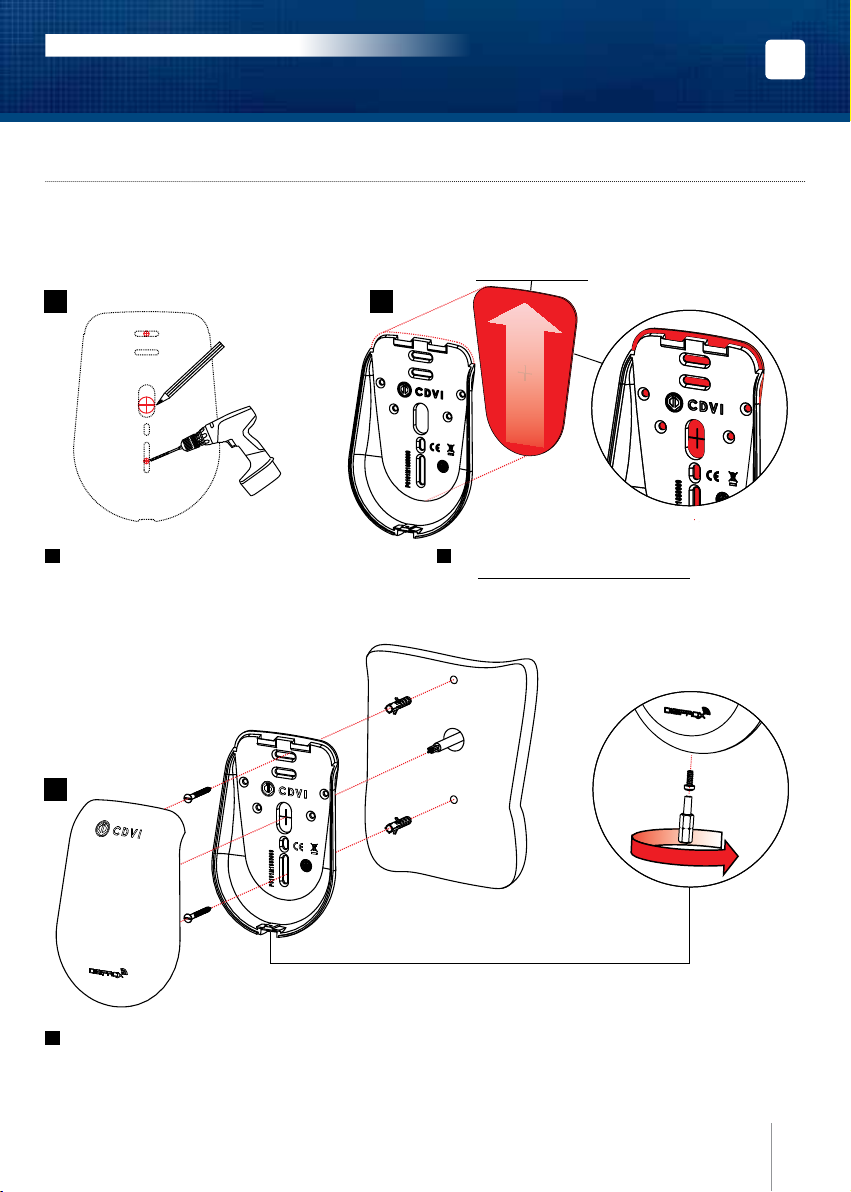

Recomendaciones de
instalación
Para asegurar el sistema,
no se olvide de instalar un
varistor en paralelo a cada
uno de los dispositivos de
cierre.
Fuentes de alimentación
ADC335 y BS60, siempre
que el lector no esté ali-
mentado por el control de
accesos o el controlador de
puerta INTBUSW.
Cable recomendado
Cable 4 pares 6/10
º
(AWG 24).
Este producto se
suministra con un
varistor.
Un varistor regula las sobre-
tensiones causadas por la
bobina de una cerradura en
su activación o desactivación;
debe conectarse directamente
a los bornes de la cerra-
dura o ventosa gestionada
por el equipo. Si el control
de accesos gestiona varias
cerraduras, cada una debe
tener su propio varistor. En
caso de usar una ventosa de
cizalla u otro tipo de cierre, se
recomienda usar una fuente
de alimentación exclusiva para
el cerradero.
Para una
iluminación
óptima, no
deje cable
enrollado en
el interior del
producto
Certicado CE
Certicado FCC CFR 47
conforme parte 15
WEEE
IP53
-25°C a +70°C
ES

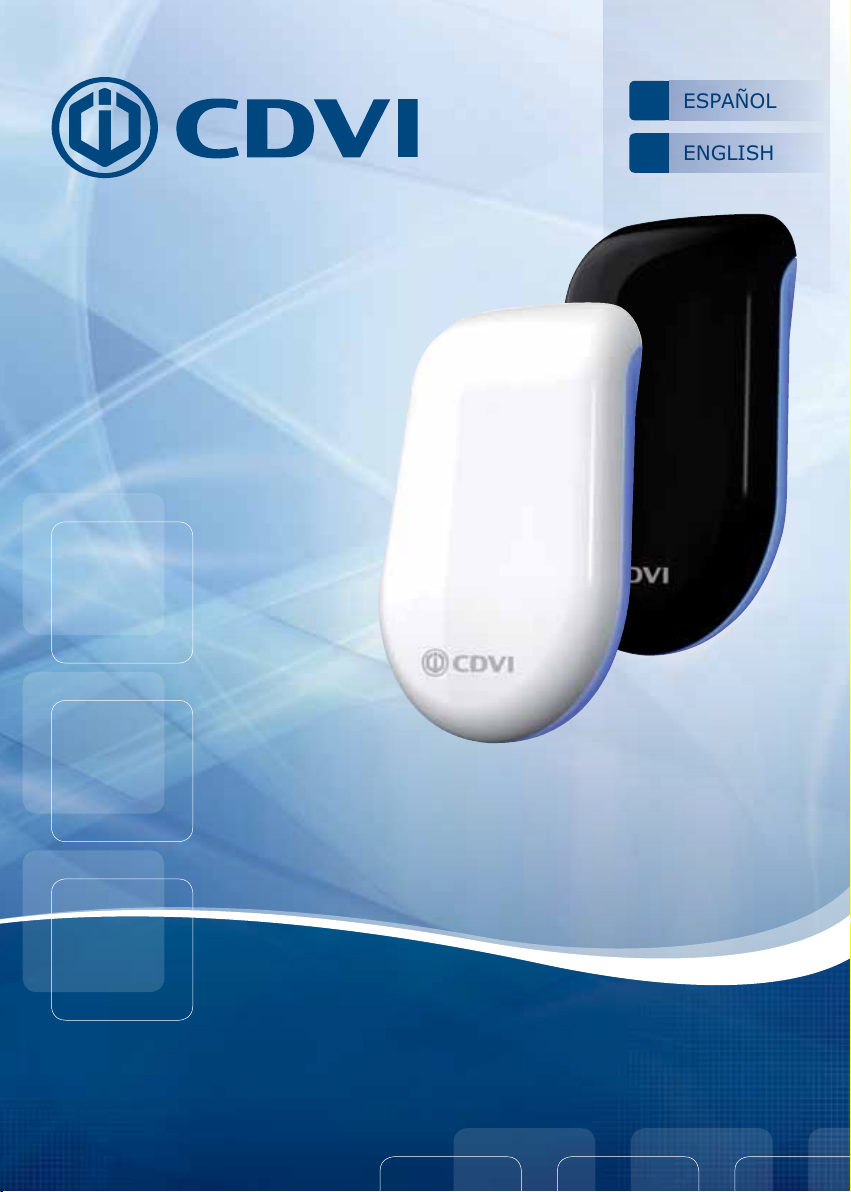

SOLARMW-SOLARMB
Lectores Mifare®13,56 MhHz - Wiegand
MANUAL DE INSTALACIÓN
