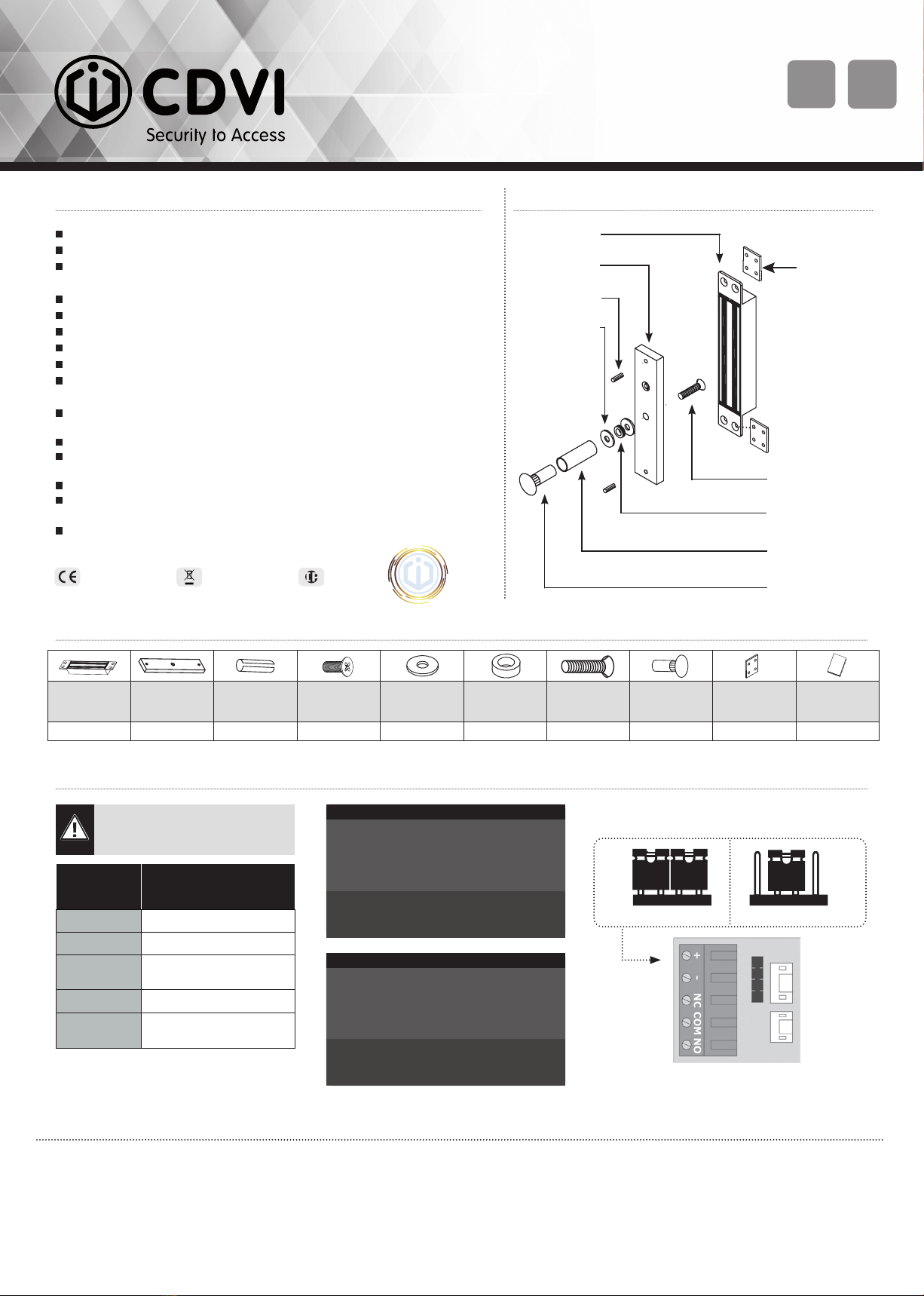

C3M11
300kg Mortice Electromagnetic Lock
Ventouse électromagnétique encastrée 300kg
EN FR
PRODUCT PRESENTATION / PRÉSENTATION PRODUIT INSTALLATION / MONTAGE
ELECTRICAL CONNECTIONS / RACCORDEMENT
PACKAGE CONTENTS / ÉLÉMENTS INCLUS
NFS 61-937 - PV n° SD20 00 23
Monitored / Signal
Delivered with armature plate / Livrée avec contre-
plaque
Corrosion resistance / Résistance à la corrosion
No mechanical wear / Pas d’usure mécanique
No residual magnetism / Pas de magnétisme résiduel
Ease of installation / Facilité d’installation
Recommended for indoor use / Préconisée en intérieur
Fail safe (Door unlocked when power off) / Libère l’accès
en cas de coupure de courant
Holding force / Force de rétention : 300kg.
Dimensions (L x W x D) : 228 x 38 x 27mm
Armature plate dimensions / Dimensions contre-plaque (L x W x D) :
185 x 38 x 11 mm
Power supply / Alimentation : 12-24V DC
Consumption / Consommation : 450mA / 5.3W @ 12V DC
225mA / 5.3W @ 24V DC
Power of remote / Entrée télécommande pour CMSI : 0.4W @ 24V DC
CE Certication WEEE & RoHS IP42
The NO/NC signal only switches when the door
is closed and the electromagnetic lock powered.
Le signal NO/NF ne commute que lorsque
la porte fermée et sous tension.
12V dc Default setup /
Réglage usine 12 V DC - Check the jumper position before connecting
the lock to the input current. An incorrect
position could damage the lock. This type of
damage is not covered by the warranty.
- Make sure that the magnet and the armature
are exactly aligned.
The Armature plate must be able to pivot
slightly about its center mounting screw
to compensate for any door misalignment.
IMPORTANT NOTE
Steel washer /
Rondelle acier
Roll pin /
Goupille
Armature plate /
Contre-plaque
Guide piece /
Embout de guidage
Cap nut /
Écrou borgne
Rubber washer /
Rondelle caoutchouc
M8 screw /
Vis M8
Joggle bracket /Joggle bracket /
Plaque de mise en Plaque de mise en
afeurementafeurement
Voltage selection jumpers / Cavalier de
sélection de tension
12V dc 24V dc
- Vérier la position du cavalier avant de brancher
la ventouse au courant d’entrée. Une position
incorrecte peut endommager la ventouse. Ce type
de dommage n’est pas couvert par la garantie.
- La ventouse et la contre-plaque doivent être
impérativement alignés .
La contre-plaque doit être montée “ottante”
autour de la vis centrale de montage pour
compenser un mauvais alignement de la porte.
NOTE IMPORTANTE
Magnetic
lock
Ventouse
Armature
plate
Contre-plaque
5x16
Roll pin
Goupilles
M5X8
Screw
Vis
Steel washer
Rondelle
caoutchouc
Rubber
washer
Rondelle acier
111122882211
M8x25
Screw
Vis
Cap nut
Écrou borgne
Joggle bracket
Plaque
afeurement
Manual
Notice
11112211
Terminal
block /
Bornier
Correspondence /
Correspondance
++12 or 24V DC
--0V0V
N.CN.C NC (Normally closed)
NF (Normalement fermé)NF (Normalement fermé)
COMCOM COM
N.ON.O NO (Normally open) NO (Normally open)
NO (Normalement ouvert)NO (Normalement ouvert)
10
WARRANTY
YEAR
Maglock /
Ventouse

Manufacturing Access Control since 1985
CDVI FRANCE + EXPORT
31, av. du Général Leclerc
93500 PANTIN - France
Phone [phone]
www.cdvi.com
CDVI SWEDEN
[SWEDEN - DENMARK -
NORWAY FINLAND]
Phone [phone]
www.cdvi.se
CDVI UK
[UNITED KINGDOM - IRE-
LAND]
Phone [phone]
www.cdvi.co.uk
CDVI AMERICAS
[CANADA - USA]
Phone [phone]
www.cdvi.ca
CDVI BENELUX
[BELGIUM - NETHERLAND -
LUXEMBOURG]
Phone [phone]
www.cdvibenelux.com
CDVI SUISSE
Phone [phone]
www.cdvi.ch
CDVI IBÉRICA
[SPAIN - PORTUGAL]
Phone [phone]
www.cdviberica.com
CDVI ITALIA
Phone [phone]
Fax: [phone]
www.cdvi.it
CDVI TAIWAN
Phone [phone]
www.cdvichina.cn
CDVI CHINA
Phone [phone]
www.cdvichina.cn
CDVI MAROC
Phone [phone]
www.cdvi.ma
CDVI POLSKA
Phone [phone]
www.cdvi.com.pl
CDVI GERMANY
[phone]
www.cdvi.de
www.cdvi.com
CDVI_C3M11_IM_06_EN-FR_A4_B - G0301FR0339V06 - Apr 2021 - All the information contained within this document (photos, drawing, features, specications and dimensions) could be perceptibly different and can be changed without prior notice.
C3M11
300kg Mortice Electromagnetic Lock
Ventouse électromagnétique encastrée 300kg
EN FR
SCHÉMAS DE RACCORDEMENT (CONFORMES NFS 61-937 - PV n° SD 20 00 23)
Synoptique 1 :
Dans chaque cas de gure,
veillez à respecter la
conguration 24V DC
Carte ventouse
Bouton poussoir
normalement fermé type BBG
Entrée d’alimentation
24V DC/ 5,3W
BBG : Boitier bris de glace
Le BBG doit être placé à proximité de l’issue de secours et être
accessible dans le sens de l’évacuation.
Synoptique 2 :
BRC
P2 P1 P3
I1
Carte ventouse
Entrée d’alimentation
24V DC/ 5,3W
Télécommande
UGCIS
0,4W
Le boitier BRC est indispensable à la conformité NFS61-937 et
doit être réarmé en appuyant sur le bouton l1 situé à l’intérieur
du boitier.
Synoptique 3 :
Le boitier BRC est indispensable à la conformité NFS61-937 et
doit être réarmé en appuyant sur le bouton l1 situé à l’intérieur
du boitier.
Le BBG doit être placé à proximité de l’issue de secours et être
accessible dans le sens de l’évacuation.
BRC
P2 P1 P3
I1
Carte ventouse
Entrée d’alimentation
24V DC/ 5,3W
Télécommande
UGCIS
0,4W
BBG
MAINTENANCE / DÉPANNAGE
An de maintenir durablement les performances de vos
dispositifs actionnés de sécurité,
nous recommandons :
1- D’opérer un test fonctionnel périodique de votre
installation.
2- D’inspecter visuellement l’état de différents
compsants de l’installation an de prévenir une
dégradation du câblage et l’apparition de rouille sur les
surfaces des dispositifs électromagnétiques.
3- Corriger systématiquement toute anomalie de nature
à compromettre la sécurité de votre installation.
Il convient également de se reporter à la norme NF S
61-933 concernant les règles d’exploitation et de main-
tenance.
