Bornier Correspondance
+12 ou 24V dc
-- 0 V
NC Normalement fermé
CCOM
NO Normalement ouvert
Réglage usine 12 V DC
La conformité NF S 61-937 exige une alimenta-
tion en +24 V DC et l’utilisation d’un presse-étoupe
pour le trou de passage du câble d’alimentation.
Le presse-étoupe peut être fourni avec la ré-
férence L3L4NFS.

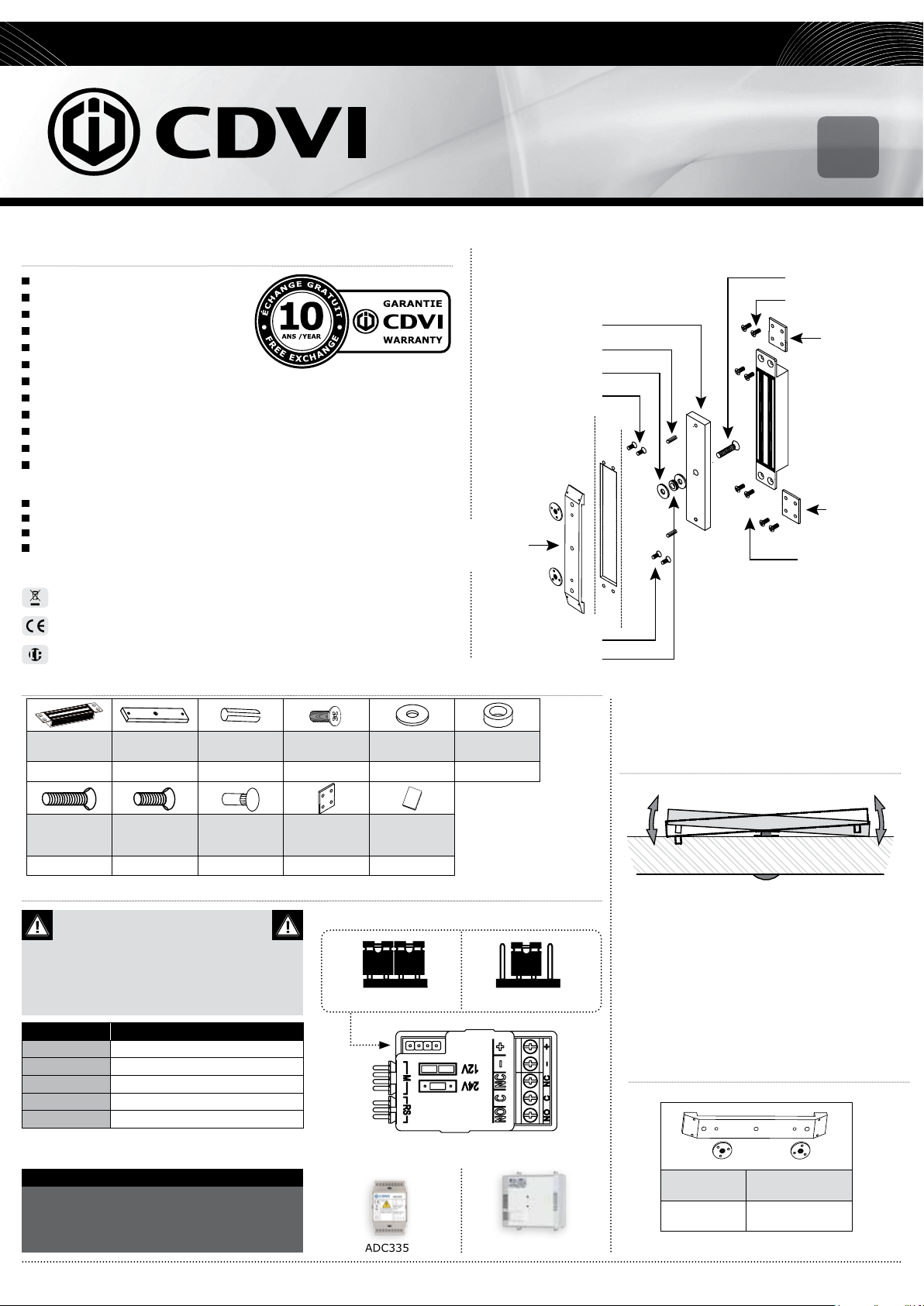

V4ER
Ventouse électromagnétique encastrée 400 kg
FR
ÉLÉMENTS INCLUS
Ventouse
encastrée
Contre-plaque
Goupille
5x16 Vis M5X8 Rondelle acier Rondelle caoutchouc
112821
Vis
M8x35 Vis M8x25 Écrou borgne
Plaque de
mise en
afeurement
Notice
11121
PRÉSENTATION DU PRODUIT
NFS 61-937
Encastrée
Signal
Résistance à la corrosion
Livrée avec contre-plaque
Pas d’usure mécanique
Facilité d’installation
Préconisée en intérieur
Libère l’accès en cas de coupure de courant
Force de rétention : 400kg
Pas de magnétisme résiduel
Varistance incorporée : Protection électronique intégrée
contre l’effet de self
Dimensions (L x W x D): 228/192 x 43,5 x 30mm
Dimensions contre-plaque (L x W x D): 185 x 45 x 11mm
Alimentation: 12/24V DC
Consommation: 12 V DC = 500mA
24 V DC = 250mA
Certication CE
DEEE & RoHS
IP42
Paque de xation
AMCCHANFR20 ou
AMCCHANFR16
(Option)
Contre-plaque
Goupille
Rondelle acier
Vis
Vis
Rondelle caoutchouc
Vis contre-plaque
Vis
Vis
Plaque de mise
en afeurement
Plaque de mise
en afeurement
G0301FR1037V01
Toutes les informations mentionnées à titre indicatif sur le présent document (photos, dessins, caractéristiques techniques et dimensions) peuvent varier et sont susceptibles de modications sans notication préalable. cdvi.com
RECOMMANDATIONS DE MONTAGE
ACCESSOIRES EN OPTION
Références AMCCHANFR16
AMCCHANFR20
Description Plaque de xation
pour contre-plaque
RACCORDEMENTS
Cavaliers de sélection de tension
Alimentations recommandées
Le signal NO/NC ne commute uniquement lorsque
la porte est fermée et sous tension.
IMPORTANT NOTE
12V dc
BS60
24V dc
Vérier la position du cavalier avant de brancher la
ventouse
au courant d’entrée. Une position incorrecte
peut endommager la ventouse. Ce type de
dommage n’est pas couvert par la garantie.
Contre-plaque
- Il est vital de xer solidement la ventouse et la
contreplaque sur leurs supports.
- La ventouse et la contre-plaque doivent être
impérativement alignées.
- La contre-plaque doit être montée “ottante”
autour de la vis centrale de montage pour
compenser un mauvais alignement de la porte.
ADC335

Ce document est la propritété exclusive de CDVI, il ne peut être communiqué à des tiers sans son autorisation.
This document is the exclusive property of CDVI and it may not be disclosed to others without permission.
31, av du Gal Leclerc
93691 PANTIN CEDEX
F R A N C E
Tel : [phone]
Fax : [phone]
www.cdvi.com
Plan M2652
Edition 00
Date 13/09/2017
SCALE 1:1
A4V
DWG.: A. Broustal
Material : ...
General tolerance: 0.2 Surface condition: Ra 3,2
C.A. :
C3504QFD866
PCB D866 + case (V3ER)
Project : ...
Vol. (mm
3
) :
Weight (g) :
V4ER
400Kg Mortice Electromagnetic lock EN
G0301FR1037V01
All the information contained within this document (photos, drawing, features, specications and dimensions) could be perceptibly different and can be changed without prior notice.
PRODUCT PRESENTATION
NFS 61-937
Monitored
Mortice
High Corrosion resistance
Delivered with armature
No mechanical wear
Ease of installation
Recommended for interior use
Fail safe (Door unlocked when power off)
Holding force: 400kg
No residual magnetism
Built-in varistor: Built-in electronic protection
to eliminate back EMF
Dimensions (L x W x D): 228/192 x 43,5 x 30mm
Armature dimensions (L x W x D): 185 x 45 x 12mm
Power supply: 12/24V dc
Power absorption: 12 V DC = 500mA
24 V DC = 250mA
PACKAGE CONTENTS
ELECTRICAL CONNECTIONS
MOUNTING RECOMMENDATIONS
Armature plate
- It is vital to x the electromagnetic lock and
armature plate solidly on their supports.
- Make sure that the magnet and the armature
meet evenly over their entire mating surfaces.
- The armature plate must be able to pivot slightly
about its center mounting screw to compensate
for any door misalignment.
Voltage selection jumpers
Recommended power supplies
12V dc default setup
The N.O./N.C. signal only switches when the door is
closed with the power to it on.
Check the jumper position before connecting the
lock to the input current. A wrong position could
damage the lock. This type of damage is not
covered by the warranty.
IMPORTANT NOTE
Terminal
block Correspondence
+12 or 24V dc
-- 0 V
NC Normally closed
CCOM
NO Normally open
ADC335
12V dc
BS60
24V dc
EC certication
WEEE & RoHS
IP42
Magnetic lock
Armature
plate Roll pin 5x16 M5x8 screw Steel washer Rubber washer
112821
M8x35
screw M8x25 screw Cap nut Joggle bracket Manual
11121
OPTIONAL ACCESSORIES
References AMCCHANFR16
AMCCHANFR20
Description Armature
mounting plate
Armature plate
Roll pin
Steel washer
Screw
Armature plate support
AMCCHANFR20 or
AMCCHANFR16
(Optional)
Screw
Rubber washer
Armature screw
Screw
Screw
Joggle
bracket
Joggle
bracket
