I180SR - I400SR - I500SR - I180ER - I300ER - I500E
Surface mount or Mortice Stainless steel Electromagnetic Locks
INSTALLATION MANUAL
2] REMINDERS AND RECOMMENDATIONS
1] PRODUCT PRESENTATION
Thank you for buying our products and for the confi dence you placed
in our company.
Stainless steel.
Surface mounting or mortice**.
Monitored**.
Holding force: 180, 300, 400 or 500kg**.
Security rope**.
High corrosion resistance.
Delivered with armature plate.
No mechanical wear.
Ease of installation.
Recommended for outdoor use.
Fail safe (Door unlocked when
power off).
Buit-in varistor: Electronic protection
to eliminate back EMF.
Electromagnetic lock dimensions (L x W x D):
- I180SR = 175 x 32,5 x 22mm,
- I400SR = 230 x 43,5 x 29,5mm,
- I500SR= 230 x 61 x 41mm.
- I180ER = 201 x 32 x 22mm,
- I300ER = 228 x 38 x 27mm,
- I500E = 288,5 x 64 x 37,5mm.
Armature dimensions (l x w x d):
- 180kg = 130 x 32 x 9mm,
- 300kg = 185 x 38 x 11mm,
- 400kg = 185 x 45 x 12mm,
- 500kg = 185 x 60 x 12mm.
Power supply: 12/24V dc.
Power absorption:
- 12 V DC = 550mA,
- 24 V DC = 275mA. ARD212 BS602
Recommended
power supplies
Refs Holding force Monitored
I180SR 180kg
I400SR 400kg
I500SR 500kg
I180ER 180kg
I300ER
300kg
I500E 500kg -
EC certifi cation
WEEE
IP54
RoHS
2cdvi.com
cdvigroup.com
* Refer to limited lifetime warranty conditions.
** Depending on the version.
The function of an electromagnetic lock is to ensure the locking of an access point. This document is a guide
of installation which will allow you to secure the installation according to the characteristics of the product,
the site and the environmental requirements.
APPROVAL RELATIVE TO EMERGENCY EXITS
In the case of an installation of electromagnetic lock on emergency exits, it is imperative to make sure that
these exit points will be automatically free in case of  re alarm, to open in the event of a  re alarm to allow
evacuation of the premises. The electromagnetic lock installed on emergency exits must be in accordance
with the  re approval department (Ex: In France = NF 61-937).
For more information, contact CDVI, the local fi re offi cer or the safety offi cer responsible for the building.

EN
I180SR - I400SR - I500SR - I180ER - I300ER - I500E
Surface mount or Mortice Stainless steel Electromagnetic Locks
INSTALLATION MANUAL
3
cdvi.com
cdvigroup.com
MAINTENANCE
The Electro magnet and armature plate have a speci c treatment which strengthens the protection against
wear and corrosion. These products do not require high maintenance. Nevertheless to ensure optimum
performance, it is recommended to clean regularly the surfaces in contact of the electro magnet and armature
plate with a cloth and non abrasive products. If traces of corrosion appear, it is recommended to clean
and oil the contact surfaces. Check and tighten regularly all the  xings of the Electro magnet and ensure
that while the armature is able to pivot on its mounting, the  xing bolt is not liable to loosen (we recommend
thread-lock for all  xing bolts).
MOUNTING RECOMMENDATIONS
- De ne the level of security of the access.
- Determine the maximum strength of holding force to this level of security.
- Select the Diax® electromagnetic lock according to the environment, the inside, the outside, the climatic
constraints, (For example: stainless steel dedicated to an outside use).
- Always install the electromagnetic lock on the secure side of the place to be secured.
- Indeed make sure that the frame and opening, receiving or supporting the electromagnetic lock, armature
plate and their accessories, are solid and resistant to damage or wear over a period of time.
- Consider any bracketry required for the assembly according to the type of support receiving
the electromagnetic lock and armature plate.
- De ne the passage of cables to ensure the protection against the vandalism and the environmental
requirements (in particular through fl exible hoses of door, glands, gutters, cross cables, plastic tubes).
Security ropes
The electromagnetic lock undergoes repeated
shocks and the vibration at the points of fi xation
on the frame (frequencies of openings / closures,
attempt of opening wears closed and attempts
of vandalism) which can loosen the fi xing bolts/
screws. To prevent the risk of the electromagnetic
block from falling, install both security ropes
supplied, to guarantee the safety of the users
(see attached plan).
Armature plate
- It is vital to fi x the electromagnetic lock
and armature plate solidly on their supports.
- Make sure that the magnet and the armature
meet evenly over their entire mating surfaces.
- The Armature plate must be able to pivot
slightly about its center mounting screw
to compensate for any door misalignment.
Security ropes
( xing on the magnetic locks and to the frame)
POWER SUPPLY
An electromagnetic lock always operates in DC current, a very low safety voltage. The Diax® electromagnetic
lock is recommended for use with power supplies manufactured by CDVI, however, other power supplies
may be used on condition that they are of equivalent quality and characteristics recti ed,  ltered, regulated
and protected by fuse in primary and secondary sectors.

Mortice
magnetic
lock
Armature
plate
Stainless
steel
Screw
5x8
Cap nut Guide
piece
Stainless
steel screw
with rubber
washer
5x35
Stainless
steel
Roll pin
5x16
Stainless
steel
washer
6x13
Rubber
washer
6x10
118111221
Joggle
bracket 3mm key
Installation
Manual
211
Mortice
magnetic
lock
Armature
plate
Stainless
steel
Screw
5x8
Cap nut Guide
piece
Stainless
steel screw
with rubber
washer
8x25
Stainless
steel
Roll pin
5x16
Stainless
steel
washer
10x22
Rubber
washer
9x15
5mm
key
Installation
Manual
11811122111
Mortice
magnetic
lock
Armature
plate
Stainless
steel
Screw
5x8
Cap nut Guide
piece
Stainless
steel screw
with rubber
washer
8x25
Stainless
steel
Roll pin
5x16
Stainless
steel
washer
10x22
Rubber
washer
9x15
Joggle
bracket 5mm key
Installation
Manual
118111221211
EN
I180SR - I400SR - I500SR - I180ER - I300ER - I500E
Surface mount or Mortice Stainless steel Electromagnetic Locks
INSTALLATION MANUAL
4cdvi.com cdvigroup.com

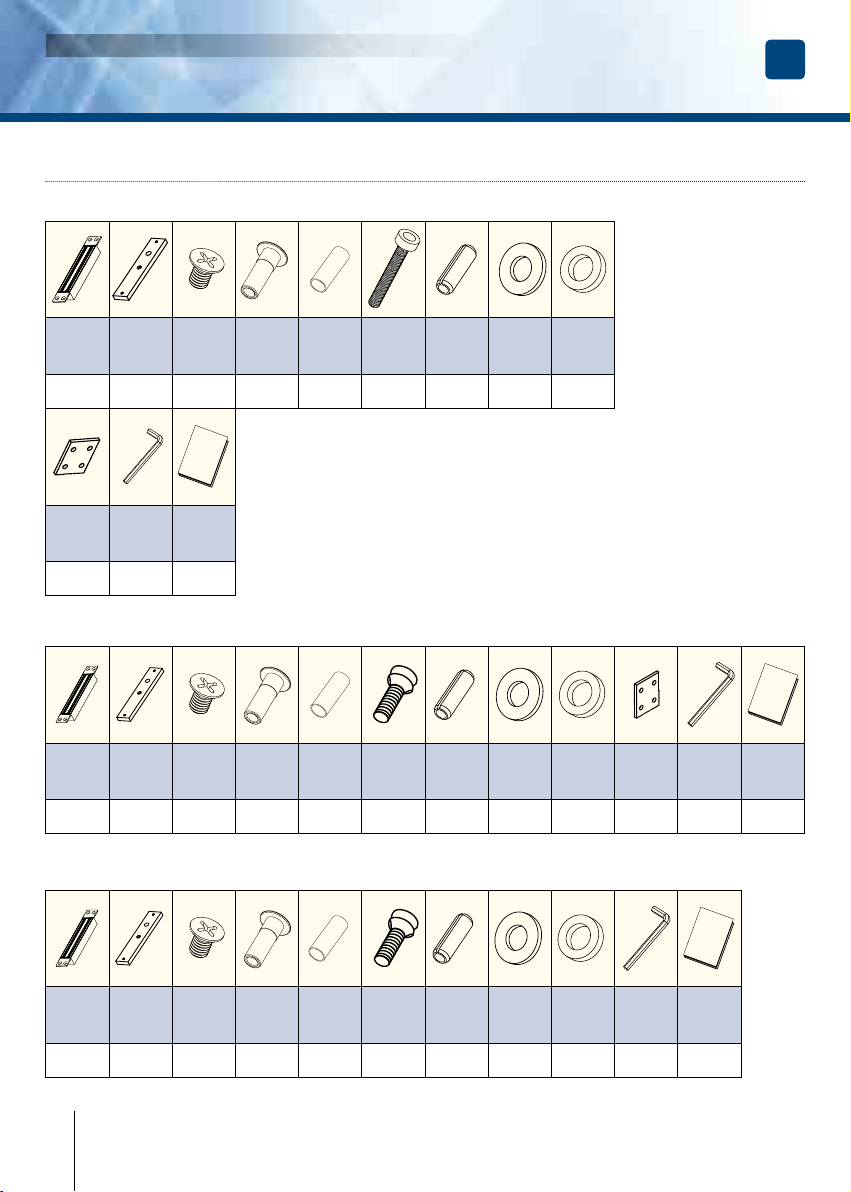

3] PACKAGE CONTENTS
VERSION I180ER
VERSION I300ER
VERSION I500E

EN
I180SR - I400SR - I500SR - I180ER - I300ER - I500E
Surface mount or Mortice Stainless steel Electromagnetic Locks
INSTALLATION MANUAL
5
cdvi.com
cdvigroup.com
VERSION I180SR
I400SR - I500SR
Surface
mount
magnetic
lock
Armature
plate Fixing plate
Stainless
steel screw
3x10
(security
ropes)
Cap nut Guide
piece
Steel
screw nut
6x11
Seal up
anchor
black
steel
screw
5x35
Stainless
steel
screw
5x35
Stainless
steel screw
with rubber
washer
5x35
Stainless
steel
Roll pin
5x16
111211141212
Stainless
steel
Strut
10x15
Stainless
steel
washer
6x13
Hole
cover
plate
Rubber
washer
6x10
3mm
key 4mm key Security rope
Installation
Manual
22411121
Surface
mount
magnetic
lock
Armature
plate
Stainless
steel screw
3x10
(security
ropes)
Cap nut Guide
piece
Steel
screw nut
6x11
Seal up
anchor
black
steel
screw
6x35
Stainless
steel
screw
6x40
Stainless
steel
screw
6x50
Stainless
steel screw
with rubber
washer
8x35
Stainless
steel
Roll pin
5x16
112111412212
Stainless
steel
washer
10x22
Stainless
steel
Strut
10x15
Hole
cover
plate
Rubber
washer
9x15
5mm
key Security rope
Installation
Manual
2241121

6cdvi.com cdvigroup.com

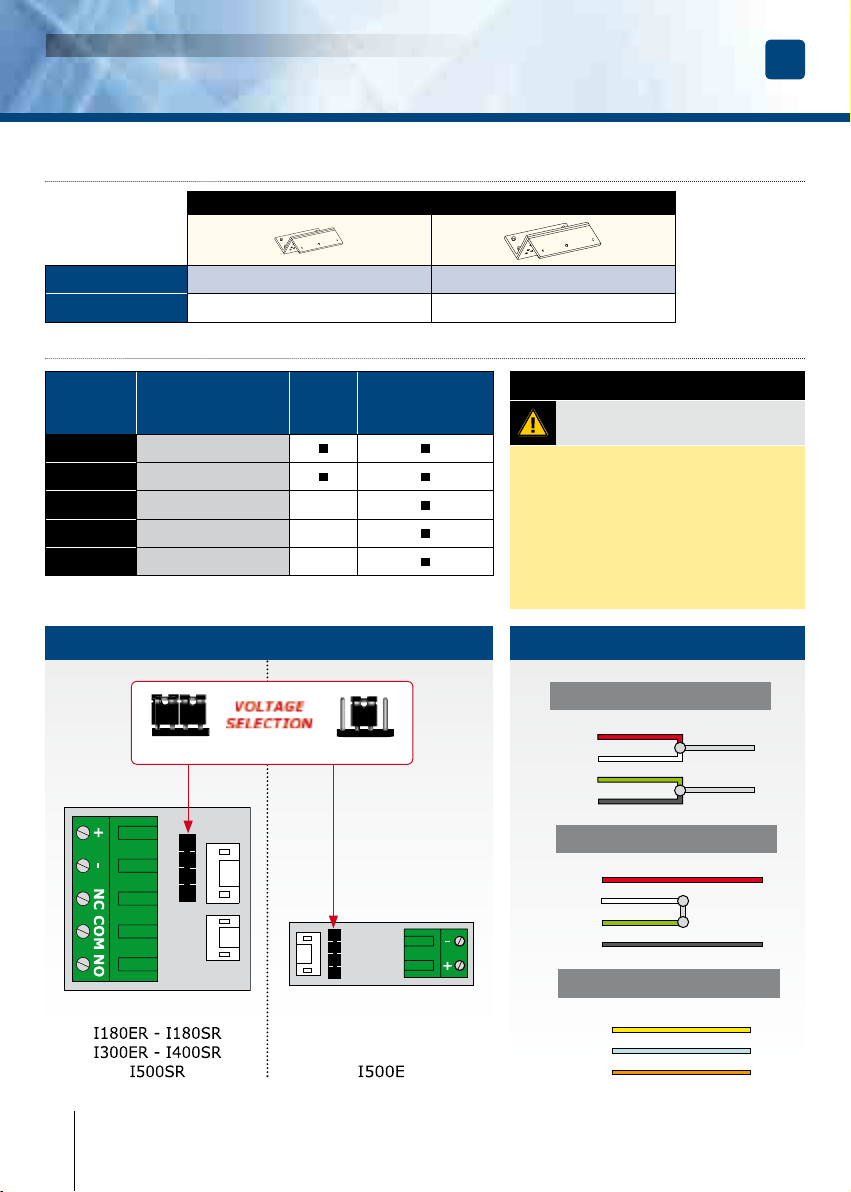

5] ELECTRICAL CONNECTIONS
The NO/NC signal only switches when the door
is closed with the power to it on.
Terminal
block Correspondence I500E
I180ER - I180SR
I300ER - I400SR
I500SR
+12 or 24V dc
-- 0 V
N.C NC (Normally closed) -
COM COM -
N.O NO (Normally open) -
I180ER - I180SR
I300ER - I400SR
I500SR
I500SR
I500E
I500E
WITH BUILT-IN PCB BOARD DIRECT CONNECTION
12V dc 24V dc
JUMPERS
Check the jumper position
before connecting the lock
to the input current. A wrong
position could damage the
lock. This type of damage is
not covered by the warranty.
IMPORTANT NOTE
12V DC
Red +
White
-
Green
24V DC
Red +
White
-
Green
Black
CONTACT
Yellow NC
Blue COM
Orange NO
12V dc factory setup
4] OPTIONAL ACCESSORIES (ONLY FOR ARMATURE PLATE)
SURFACE MOUNT
References Z1 Z3Z4Z5
Description “Z” bracket for 180kg “Z” bracket for 300, 400 and 500kg
EN
I180SR - I400SR - I500SR - I180ER - I300ER - I500E
Surface mount or Mortice Stainless steel Electromagnetic Locks
INSTALLATION MANUAL

7
cdvi.com
cdvigroup.com
EN
I180SR - I400SR - I500SR - I180ER - I300ER - I500E
Surface mount or Mortice Stainless steel Electromagnetic Locks
INSTALLATION MANUAL
6] INSTALLATION

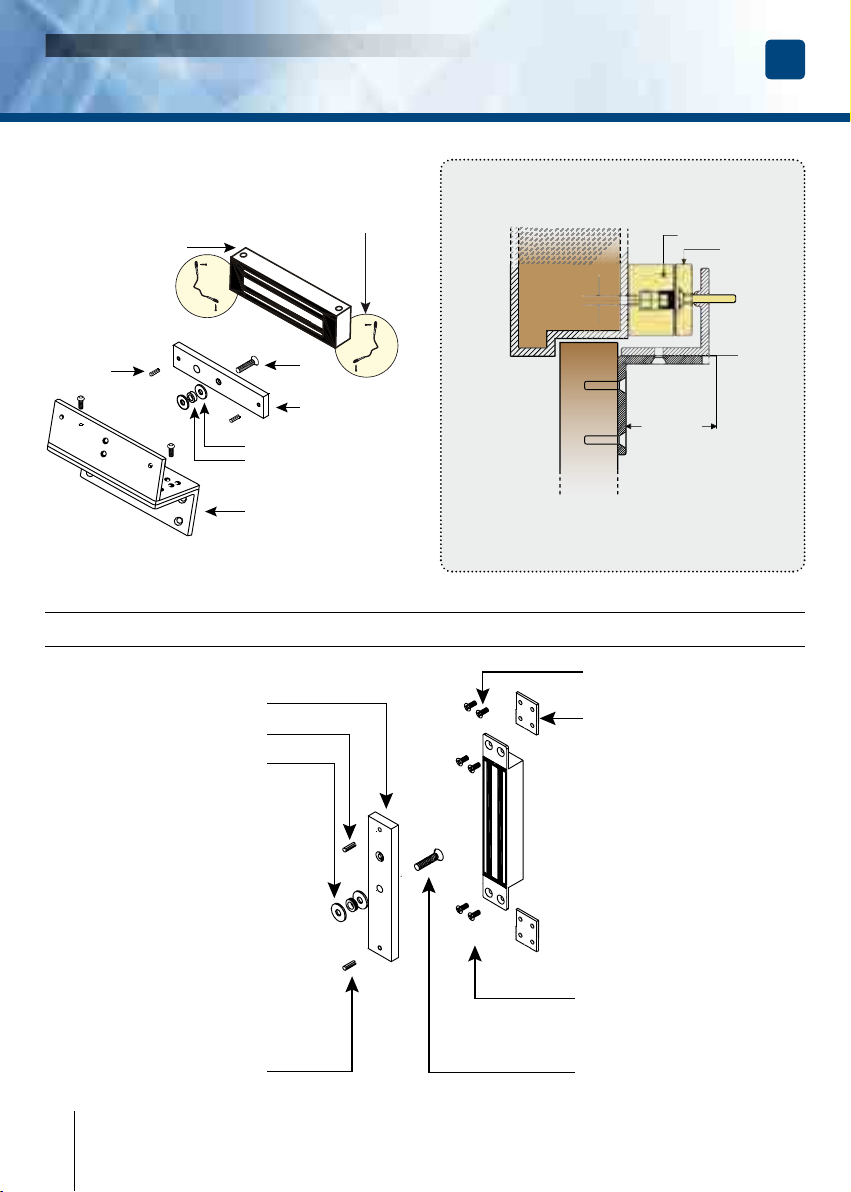

SURFACE MOUNT VERSIONS: I180SR - I300SR - I400SR - I500SR
Electromagnetic lock
Security rope
Armature plate
M8
screw
Cap nut
Guide piece
Rubber washer
Roll pin
Stainless steel washer Rubber washer
DOOR FRAME
Electromagnetic
lock
Armature
plate
Cap nut
Guide piece
M8 screw
Door
Installation on an outward opening
door (Push door)
Outwards opening door (push door).
OUTDOOR
INDOOR
Security
rope
Seal
anchor
Security
rope
Mounting
screw
Security
rope
Security rope
Frame Fixing plate
(I180SR only)
Hole cover
plate
Hole cover
plate
Mounting screw
Seal up
anchor
Seal up anchor mounting
Surface mount electromagnetic lock mounting
VERTICAL MOUNTING FRONT MOUNTING
*According versions.
A B C E

EN
I180SR - I400SR - I500SR - I180ER - I300ER - I500E
Surface mount or Mortice Stainless steel Electromagnetic Locks
INSTALLATION MANUAL
Steel washer
Roll pin
Armature plate
Roll pin
Screw
Screw
Joggle bracket
(I180ER & I300ER)
Armature screw

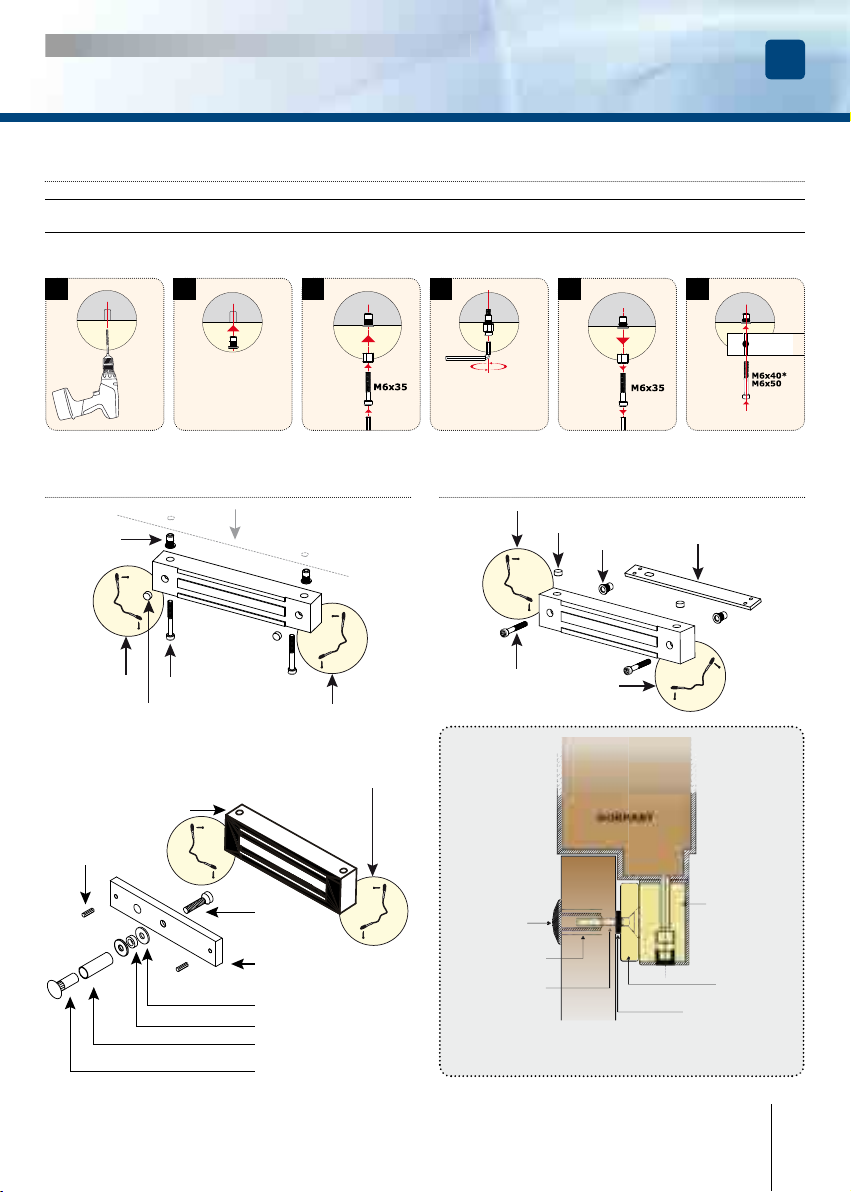

MORTICE VERSIONS: I180ER - I300ER - I500E
8cdvi.com cdvigroup.com
Security rope Electromagnetic lock
Armature plate
Adjustable
Inward opening door (Pull door)
(installed with “Z” brackets - Facial mounting)
“Z” bracket :
- Z1 (180kg)
- Z3Z4Z5 (300, 400 & 500kg)
“Z”
bracket
Installation on an inward opening
door (Pull door)
Surface
mount lock
Rubber washer
Roll pin
Steel washer
Armature
plate
M8
screw
DOOR
FRAME
OUTDOOR
INDOOR
Door

EN
I180SR - I400SR - I500SR - I180ER - I300ER - I500E
Surface mount or Mortice Stainless steel Electromagnetic Locks
INSTALLATION MANUAL
9
cdvi.com
cdvigroup.com
8] LIMITED LIFETIME WARRANTY [EXTRACT]*
CDVI warrants this product to be free from defects in material and workmanship, when it has been installed
in accordance with the manufacturer’s instructions and has not been modi ed or tampered with. Only product
recognized by CDVI to be defective should be returned under these warranty terms if accompanied
by an RMA (Return Material Authorization Number) provided by CDVI. CDVI, at its option, shall repair
or replace the defective product at CDVI premises or at any CDVI approved service center. This warranty
does not cover any damage due to accident, misuse, abuse or negligence. This warranty is valid only if the
product is registered, within 1 month from delivery to the  nal costumer. To obtain full details of this warranty
and to register the product to commence the “Limited Lifetime Warranty”, complete the enclosed registration
card and return it, either by e-mail or post, to the relevant CDVI address or completion of the on line
registration at www.cdvigroup.com. Repair or replacement of the defective product is the exclusive remedy.
CDVI shall not be liable for any incidental or consequential damages arising from any defect in, or malfunction
of, its product. In no event the entire liability can not exceed the purchase price of the product. The CDVI
local country contact details can be found on line by visiting www.cdvigroup.com or on the back cover
of the installation manual.
DISCLAIMER OF WARRANTY: EXCEPT AS STATED ABOVE, CDVI MAKES NO WARRANTIES, EITHER
EXPRESS OR IMPLIED, AS TO ANY MATTER WHATSOEVER, INCLUDING THE CONDITION OF ITS PRODUCTS,
THE TRANSPORTATION, THEIR MERCHANTABILITY OR FITNESS FOR ANY PARTICULAR PURPOSE.
* Refer to complete limited lifetime warranty on cdvigroup website.
7] FAULT FINDING
PROBLEM POSSIBLE CAUSE SOLUTION
Door locking
impossible
The lock is not receiving DC current. - Check that the wires are connected to the right terminals. - Check that the power supply is compatible.
- Check that the lock is connected to the circuit correctly.
Holding
force
reduced
The lock and the armature are not
lined up with each other.
- Check that the lock is connected to the circuit correctly.
- Check that the electromagnet and the armature
are properly aligned.
- Check that the contact faces are free from dirt and rust.
- Check that the armature is soft mounted.
Low voltage or armature jammed.
- Check that the lock is receiving the correct power supply
satisfactorily.
- check the tightening of the armature and the condition
of the rubber.
Faulty reed
switch Voltage too low. Misalignment.
- Check the power supply.
- Cable cross section to be determined according to the power
supply and the locking.
- e.g.: 2 x 1.5mm2 ≥ 10m.

FR
I180SR - I400SR - I500SR - I180ER - I300ER - I500E
Ventouses électromagnétiques appliques & encastrées inox
MANUEL D’INSTALLATION
10 cdvi.com cdvigroup.com
* Voir conditions de garantie limitée.
** Selon version.
2] RAPPELS ET RECOMMANDATIONS
ARD212 BS602
Alimentations
préconisées
1] PRESENTATION DU PRODUIT
Merci pour l’achat de ce produit et pour la confi ance que vous accordez
à notre entreprise.
Inox.
Applique ou encastrée**.
Signal**.
Force de rétention : 180, 300, 400
ou 500 kg**.
Filin de sécurité**.
Haute résistance à la corrosion.
Livrée avec contre-plaque.
Pas d’usure mécanique.
Facilité d’installation.
Préconisée en extérieur.
Sécurité positive
(libère instantanément l’accès
en cas de coupure de courant).
Varistance incorporée : Protection
électronique intégrée contre l’effet de self.
Dimensions des ventouses (L x l x P) :
- I180SR = 175 x 32,5 x 22 mm,
- I400SR = 230 x 43,5 x 29,5 mm,
- I500SR= 230 x 61 x 41 mm.
- I180ER = 201 x 32 x 22 mm,
- I300ER = 228 x 38 x 27 mm,
- I500E = 288,5 x 64 x 37,5 mm.
Dimensions des contre-plaques (L x l x P) :
- 180 kg = 130 x 32 x 9 mm,
- 300 kg = 185 x 38 x 11 mm,
- 400 kg = 185 x 45 x 12 mm,
- 500 kg = 185 x 60 x 12 mm.
Alimentation : 12/24 V DC.
Consommation :
- 12 V DC = 550 mA,
- 24 V DC = 275 mA.
Réfs Force
de rétention Signal
I180SR 180 kg
I400SR 400 kg
I500SR 500 kg
I180ER 180 kg
I300ER
300 kg
I500E 500 kg -
Certifi cation CE
DEEE
IP54
RoHS
La fonction d’une ventouse électromagnétique est d’assurer le verrouillage d’un accès. Ce document
est un guide de pose qui vous permettra de sécuriser l’installation en fonction des caractéristiques du produit,
du site et des contraintes environnementales.
NORME INCENDIE RELATIVE AUX ISSUES DE SECOURS
Dans le cas d’une installation de ventouses électromagnétiques sur des issues de secours, il est impératif
de s’assurer que ces accès seront automatiquement libres en cas d’alarme incendie, pour permettre
une évacuation des lieux. Les ventouses électromagnétiques installées sur des issues de secours doivent
impérativement être conformes à la norme incendie locale (Ex : En France = NFS 61-937).
Pour plus d’informations, rapprochez-vous de CDVI, de l’organisme certifi é local ou du centre de sécurité du bâtiment.

FR
I180SR - I400SR - I500SR - I180ER - I300ER - I500E
Ventouses électromagnétiques appliques & encastrées inox
MANUEL D’INSTALLATION
11
cdvi.com
cdvigroup.com
ALIMENTATION
Une ventouse électromagnétique fonctionne toujours en courant continu, impérativement en très basse
tension de sécurité (TBTS). Les ventouses électromagnétiques Diax® sont préconisées avec les alimentations
de la gamme CDVI, toutefois, d’autres alimentations peuvent être utilisées à la condition que celles-ci
présentent une qualité et des caractéristiques équivalentes, notamment redressée,  ltrée, régulée, protégé
par fusible en primaire et secondaire…
ENTRETIEN
La ventouse et sa contreplaque disposent d’un revêtement spéci que qui renforce la protection contre
l’usure et la corrosion. Ces produits nécessitent donc peu d’entretien. Néanmoins pour assurer une
fonctionnalité optimum, il est recommandé de nettoyer régulièrement les surfaces en contact de la ventouse
et de sa contreplaque avec un chiffon et produits non abrasifs. Si des traces de corrosion venaient à apparaître,
il est recommandé de nettoyer et huiler légèrement ces mêmes surfaces en contact. Véri er et resserrer
régulièrement l’ensemble des  xations de la ventouse. Il est nécessaire de mettre un frein- let sur la vis
pivot de la contreplaque.
CONSEIL D’INSTALLATION
- Dé nir le niveau de sécurité de l’accès.
- Adapter la force de rétention maximum à ce niveau de sécurité.
- Sélectionner la ventouse électromagnétique Diax® en fonction de l’environnement, intérieur, extérieur,
contraintes climatiques, … (Par exemple : inox dédiée à une utilisation extérieure).
- Installer toujours la ventouse à l’intérieur du lieu à sécuriser.
- Bien s’assurer que le dormant et l’ouvrant, recevant ou supportant la ventouse, la contreplaque
et leurs accessoires, soient solides et résistants dans le temps.
- Adapter les éléments de montage en fonction du type de support recevant la ventouse et la contreplaque
(visserie, chevilles, accessoires,…).
- Dé nir le passage des câbles pour en assurer la protection contre le vandalisme et les contraintes
environnementales (notamment par l’intermédiaire de fl exible de porte, presse-étoupe, goulotte,
passe câble, tube plastique, …).
Les fi lins de sécurité
La ventouse électromagnétique subit tout au
long de sa vie une accumulation de chocs répétés
et de sollicitations aux niveaux des points
de fi xation sur le dormant, fréquences d’ouvertures/
fermetures, (tentative d’ouverture porte verrouillée
et tentative de vandalisme) ce qui peut générer
sa désolidarisation du support au moment de
l’ouverture. Afi n de pallier au risque de chute
du bloc ventouse, installer les deux fi lins de sécurité
fournis pour garantir la sécurité des utilisateurs
(voir schéma).
La contreplaque
- Il est vital de fi xer solidement la ventouse
et la contreplaque sur leurs supports.
- Mettre en vis-à-vis la ventouse et sa contreplaque
pour optimiser la force de rétention.
- La contreplaque doit être montée “fl ottante”,
pour compenser un mauvais alignement de la porte.
Filins de sécurité
( xations sur ventouse et bati)

FR
12 cdvi.com cdvigroup.com
I180SR - I400SR - I500SR - I180ER - I300ER - I500E
Ventouses électromagnétiques appliques & encastrées inox
MANUEL D’INSTALLATION
Ventouse
encastrée Contre- plaque Vis inox M5x8 Ecrou borgne
Embout
de
guidage
Vis inox
avec
caoutchouc
M8x25
Goupille
inox
5x16
Rondelle
inox
10x22
caoutchouc
9x15 Clé 5 mm
Notice
11811122111
Ventouse
encastrée Contre- plaque Vis inox M5x8 Ecrou borgne
Embout
de
guidage
Vis inox
avec
caoutchouc
M8x25
Goupille
inox
5x16
Rondelle
inox
10x22
caoutchouc
9x15
patte de
mise en
affl eurement
Clé
5 mm
Notice
118111221211
Ventouse
encastrée Contre- plaque Vis inox M5x8
Ecrou
borgne
M5
Emboout
de
guidage
Vis inox
avec
caoutchouc
M5x35
Goupille
inox
5x16
Rondelle
inox
6x13
caoutchouc
6x10
118111221
Patte de
mise en
affl eurement
Clé
3 mm
Notice
211
VERSION I180ER
VERSION I300ER
VERSION I500E
3] ÉLÉMENTS INCLUS

FR
13
cdvi.com
cdvigroup.com
I180SR - I400SR - I500SR - I180ER - I300ER - I500E
Ventouses électromagnétiques appliques & encastrées inox
MANUEL D’INSTALLATION
VERSION I180SR
VERSIONS I400SR - I500SR
Ventouse
applique Contre- plaque
Plaque
de
montage
Vis inox
3x10
(fi lins de
sécurité)
Ecrou
borgne
Embout
de
guidage
Ecrou
de
scellement
6x11
Cheville
de
scellement
Vis métal
noire
5x35
Vis inox
5x35
Vis inox
avec
caoutchouc
5x35
Goupille
inox
5x16
111211141212
Entretoise
inox
10x15
Rondelle
inox
6x13
Cache
trou caoutchouc 6x10 Clé 3 mm Clé 4 mm
Filin
de
sécurité
Notice
22411121
Ventouse
applique Contre- plaque
Vis inox
3x10
(fi lins de
sécurité)
Ecrou
borgne
Embout
de
guidage
Ecrou
de
scellement
6x11
Cheville
de
scellement
Vis métal
noire
6x35
Vis inox
6x40 Vis inox 6x50
Vis inox
avec
caoutchouc
8x35
Goupille
inox
5x16
112111412212
Rondelle
inox
10x22
Entretoise
inox
10x15
Cache
trou caoutchouc 9x15 Clé 5 mm
Filin
de
sécurité
Notice
2241121

FR
14 cdvi.com cdvigroup.com
5] RACCORDEMENT
Le signal NO/NC ne commute que lorsque la porte
est fermée et sous tension.
Bornier Correspondance I500E
I180ER - I180SR
I300ER - I400SR
I500SR
+ 12 or 24 V DC
- - 0 V
N.C NC (Normalement fermé) -
COM
COM -
N.O NO (Normalement ouvert) -
I180ER - I180SR
I300ER - I400SR
I500SR
I500SR
I500E
I500E
AVEC ÉLECTRONIQUE INTÉGRÉE CONNEXION DIRECTE
12V dc 24V dc
DE LA TENSION
Vérifi er la position du
cavalier avant de brancher la
ventouse au courant d’entrée.
Une position incorrecte peut
endommager la ventouse.
Ce type de dommage n’est
pas couvert par la garantie.
NOTE IMPORTANTE
12 V DC
Rouge +
Blanc
-
Vert
Noir
24 V DC
Rouge +
Blanc
-
Vert
Noir
CONTACT
Jaune NC
Bleu COM
Orange NO
Réglage usine 12 V DC
4] ACCESSOIRES EN OPTION (SEULEMENT POUR LA CONTREPLAQUE)
I180SR - I400SR - I500SR - I180ER - I300ER - I500E
Ventouses électromagnétiques appliques & encastrées inox
MANUEL D’INSTALLATION
VERSION APPLIQUE
References Z1 Z3Z4Z5
Description Support en “Z” pour 180kg Support en “Z” pour 300, 400 and 500kg

FR
15
cdvi.com
cdvigroup.com
6] MONTAGE
VERSIONS APPLIQUES : I180SR - I300SR - I400SR - I500SR
Ventouse en saillie Filin de
sécurité
Filin de
sécurité
Cheville de
scellement
Filin de
sécurité
Vis de
 xation
Filin de
sécurité
Filin de
sécurité
Bâti
Plaque de montage
(I180SR seulement)
Cache vis
Cache vis
Vis de  xation
Cheville
de scellement
Contre-plaque
Vis M8
Écrou borgne
Embout de guidage
Rondelle caoutchouc
Goupille
Rondelle inox Rondelle
en caoutchouc
DORMANT
Ventouse
Contre-
plaque
Écrou borgne
Embout
de guidage
Vis M8
Montage sur porte à ouverture
extérieure (Poussante)
Montage de la cheville de scellement
Montage des ventouses appliques
Porte à ouverture
extérieure (Poussante)
EXTÉRIEUR
INTÉRIEUR
A FB C D
MONTAGE VERTICAL MONTAGE FACIAL
* Selon modèle.
Ventouses électromagnétiques appliques & encastrées inox
MANUEL D’INSTALLATION

FR
16 cdvi.com cdvigroup.com
I180SR - I400SR - I500SR - I180ER - I300ER - I500E
Rondelle en acier
Goupille
Contre-plaque
Goupille
Vis
Vis
Plaque de mise en affl eurement
(I180ER & I300ER)
Vis pour
contre-plaque
VERSIONS ENCASTRÉES : I180ER - I300ER - I500E
Filin de sécurité Ventouse
Contre-plaque
Réglable
Porte à ouverture
vers l’intérieur (Tirante)
(installé avec support “Z” - Montage en facial).
Equerre en “Z”
- Z1 (180kg),
- Z3Z4Z5 (300, 400 & 500 kg)
Equerre
en “Z”
Montage sur porte à ouverture
intérieure (Tirante)
Ventouse
en saillie
Rondelle caoutchouc
Goupille
Rondelle ino
Contre-plaque
Vis
M8
DORMANT
EXTÉRIEUR
INTÉRIEUR
OUVRANT

8] GARANTIE À VIE [EXTRAIT]*
Les sociétés CDVI garantissent que ce produit est dépourvu de tout vice caché, tant dans les matériaux
que dans sa fabrication, à la condition, qu’il soit installé conformément aux préconisations du fabricant
et qu’il n’y ait pas eu d’interventions ou de modi cations sur le produit. La responsabilité de CDVI se limite
à la réparation ou à l’échange du produit. CDVI n’assume aucune responsabilité concernant les dommages
sur les biens ou les personnes. Un produit reconnu défectueux par CDVI doit être retourné au service-
après-vente de CDVI, après l’obtention du numéro d’autorisation de Retour de Produit(s) Défectueux (RMA).
La responsabilité de CDVI se limite à la réparation ou au remplacement d’un produit ou pièces défec-
tueuses, en ses ateliers. L’une ou l’autre de ces interventions sont dé nis par le service-après-vente de CDVI.
Le préjudice imputable à CDVI ne saurait en aucun cas dépasser la valeur du produit. La responsabilité
de CDVI ne peut être engagée auprès de l’acheteur, installateur, client  nal ou qui que ce soit, lors
de dommages consécutifs à des imperfections ou mauvais fonctionnement du produit. Cette garantie prend
effet à la date d’enregistrement du produit auprès de CDVI, à partir de l’instant ou la date d’enregistrement
est dûment complétée, dans la limite d’un mois, après la date de livraison au client  nal. Pour obtenir
les détails complets de cette garantie et enregistrer votre/vos produit(s) pour béné cier de cette « Garantie
à Vie limitée ». Veuillez compléter la carte d’enregistrement présente dans la boite du produit et nous
la retourner, par email ou par courrier, à l’adresse de l’entité CDVI la plus proche ou vous enregistrer en
ligne à l’adresse www.cdvigroup.com. Les contacts des entités CDVI sont accessibles en ligne à l’adresse
www.cdvigroup.com ou au dos de la notice d’installation.
EXCLUSIONS DE LA GARANTIE : A l’EXCEPTION DES POINTS EVOQUES PRECEDEMMENT, CDVI N’APPLIQUE
AUCUNE GARANTIE, NI DELIBEREE NI TACITE, A TOUS LES PROBLEMES INCLUANT LE CONDITIONNEMENT,
LE TRANSPORT, LEUR COMMERCIALISATION OU LES CONDITIONS D’UTILISATIONS PARTICULIÈRES.
* Voir les conditions de garantie à vie limitée complètes sur le site cdvigroup.com.
FR
17
cdvi.com
cdvigroup.com
I180SR - I400SR - I500SR - I180ER - I300ER - I500E
Ventouses électromagnétiques appliques & encastrées inox
MANUEL D’INSTALLATION
7] DÉPANNAGE
PROBLEMES CAUSE POSSIBLE SOLUTIONS
Verrouillage de
porte impossible La ventouse ne reçoit pas de courant CC.
- Véri er que les  ls sont bien raccordés au bornier.
- Véri er que l’alimentation est compatible.
- Véri er que la ventouse est reliée correctement au circuit.
Force
de maintien
réduite
La ventouse et la contre-plaque
ne sont pas en vis à vis.
-
Véri er que la ventouse est reliée correctement au circuit.
- S’assurer que l’électroaimant et la contre-plaque sont bien en vis
à vis.
- Véri er que les surfaces de contact sont exemptes de salissures
et de rouille.
- Véri er que la contre-plaque est montée souple.
Tension basse,
contre-plaque bridée.
S’assurer que la ventouse est bien alimentée par la tension
requise, véri er le serrage de la contre-plaque et l’état
du caoutchouc.
Commutateur
Reed HS Tension trop basse. Mauvais alignement.
- Veri er l’alimentation.
- Section de cable à déterminer selon la distance
entre l’alimentation et le verrouillage.
- ex: 2 x 1,5mm2 ≥ 10m

FR
18 cdvi.com cdvigroup.com
I180SR - I400SR - I500SR - I180ER - I300ER - I500E
Ventouses électromagnétiques appliques & encastrées inox
MANUEL D’INSTALLATION
9] NOTES

FR
19
cdvi.com
cdvigroup.com
I180SR - I400SR - I500SR - I180ER - I300ER - I500E
Ventouses électromagnétiques appliques & encastrées inox
MANUEL D’INSTALLATION

Manufacturing Access Control since 1985
Reference : G0301FR0342V05
Extranet : EXE-CDVI_IM STAINLESS STEEL MAGLOCKS CMYK A5 EN-FR 06
cdvigroup.com
All the information contained within this document (photos, drawing, features, specications and dimensions) could be perceptibly different and can be changed without prior notice. Toutes les informations mentionnées à titre indicatif sur le présent document (photos, dessins, caractéristiques techniques et dimensions) peuvent varier et sont susceptibles de modications sans notication préalable.
CDVI Group
FRANCE (Headquarter/Siège social)
Phone: [phone]
Fax: [phone]
CDVI
FRANCE + EXPORT
Phone: [phone]
Fax: [phone]
CDVI AMERICAS
[CANADA - USA]
Phone: [phone]
Fax: [phone]
CDVI BENELUX
[BELGIUM - NETHERLAND - LUXEMBOURG]
Phone: [phone]
Fax: [phone]
CDVI
SWITZERLAND
Phone: [phone]
Fax: [phone]
CDVI
CHINA
Phone: [phone]
Fax: [phone]
CDVI IBÉRICA
[SPAIN - PORTUGAL]
Phone: [phone]
Fax: [phone]
CDVI
ITALIA
Phone: [phone]
Fax: [phone]
CDVI
MAROC
Phone: [phone]
Fax: [phone]
CDVI SWEDEN
[SWEDEN - DANEMARK - NORWAY - FINLAND]
Phone: [phone]
Fax: [phone]
CDVI UK
[UNITED KINGDOM - IRELAND]
Phone: [phone]
Fax: [phone]
DIGIT
FRANCE
Phone: [phone]
Fax: [phone]
