CDVI V4SR User manual

Manufacturing Access Control since 1985
Certication CE
DEEE & RoHS IP42
V4SR
400kg Surface Mount Electromagnetic Lock
LEDs
EN
ELECTRICAL CONNECTIONS
CDVI FRANCE + EXPORT
31, av. du Général Leclerc
93500 PANTIN - France
Phone [phone]
www.cdvi.com
CDVI SWEDEN
[SWEDEN - DENMARK -
NORWAY FINLAND]
Phone [phone]
www.cdvi.se
CDVI UK
[UNITED KINGDOM - IRE-
LAND]
Phone [phone]
www.cdvi.co.uk
CDVI AMERICAS
[CANADA - USA]
Phone [phone]
www.cdvi.ca
CDVI BENELUX
[BELGIUM - NETHERLAND -
LUXEMBOURG]
Phone [phone]
www.cdvibenelux.com
CDVI SUISSE
Phone [phone]
www.cdvi.ch
CDVI IBÉRICA
[SPAIN - PORTUGAL]
Phone [phone]
www.cdviberica.com
CDVI ITALIA
Phone [phone]
Fax: [phone]
www.cdvi.it
10
WARRANTY
YEAR
PRODUCT PRESENTATION
NF S61-937
Monitored
Surface mount
High corrosion resistance
Security rope
No mechanical wear
No residual magnetism
Ease of installation
Recommended for interior use
Fail safe (Door unlocked when power off)
Holding force: 400kg
Visual signaling (Blue = Locked ; Green = Open)
Built-in varistor: built-in electronic protection
to eliminate back EMF
Dimensions (L x W x D): 254 x 50 x 30 mm
Armature plate dimensions (L x W x D): 185 x 45 x 12 mm
Power supply: 12/24V dc
Consumption: 500 mA @ 12V dc
250 mA @ 24V dc
PACKAGE CONTENT
Magnetic lock Armature plate Fixing plate Security Rope 5x16 Roll pin 4X10 Screw 4x25 Wood
screw
1112216
Steel washer Rubber washer M8x35 Screw M8x25 Screw Cap nut Manual
211111
254
5012
28,51,2
185
45
9
248
26
248x26x4,5mm
254x50x30mm
185x45x12mm
Weight (g) :
Vol. (mm
3
) :
Project : A0238005
Surface mount electromagnetic lock - 400kg
V4SR
C.A. :
F05250000015-A
Surface condition: Ra 3,2 General tolerance: 0.2
Material : Aluminium
DES.: W. Sainvil
A3H
SCALE 1:2
Date 05/09/2019
Edition 02
Plan M1073-ens
31, av du Gal Leclerc
93691 PANTIN CEDEX
F R A N C E
Tel : [phone]
Fax : [phone]
www.cdvi.com
Ce document est la propritété exclusive de CDVI, il ne peut être communiqué à des tiers sans son autorisation.
This document is the exclusive property of CDVI and it may not be disclosed to others without permission.
MOUNTING RECOMMENDATIONS
Armature plate
- It is vital that the magnetic lock and armature
plate are securely xed to their supports.
- The magnetic lock and the armature plate must
be aligned.
- The armature plate must be mounted “oating”
around the central mounting screw to
compensate for any misalignment of the door
Security rope
The security rope
Throughout its life, the magnetic lock is subject to an
accumulation of repeated shocks and stresses at the
xing points on the frame, frequencies of opening/
closing, (attempt to open a locked door and attempts
at vandalism) which can cause it to become detached
from the support when it is opened. In order to avoid
the risk of the electronic lock block falling, install the
two safety cables supplied to guarantee the safety of
the users (see diagram above).
Security rope
Security ropeSecurity rope
Magnetic lockMagnetic lock
Roll pin
M8 Screw
Cap nut
Rubber washer
Steel washer
Armature plate
Fixing plateFixing plate
Wood screw
CDVI TAIWAN
Phone [phone]
www.cdvichina.cn
CDVI CHINA
Phone [phone]
www.cdvichina.cn
CDVI MAROC
Phone [phone]
www.cdvi.ma
CDVI POLSKA
Phone [phone]
www.cdvi.com.pl
CDVI GERMANY
[phone]
www.cdvi.de
www.cdvi.com
VoltageVoltage
12V ADC335 ADC612S
24V24V ADC324 ADC624S
Recommended power supplies
Voltage selection jumpers
12V dc 24V dc
DATE
PAGE
PAGE
DES. VER. APPR. EDITION
TYPE
C.D.V.I
IMPLANTATION
Ce document est la propriete exclusive de CDVI, il ne peut etre communique a des tiers sans son autorisation This document is the exclusive property of CDVI and it may not be disclosed to others without permission
D731
C C
1
I1
R12 R13
Q2
R7
R8
1
1
P1
1
J2
VAR1
CR5
CR4
RL2
J1
CR2
CR1
11
12.0
OE
COUPER A RAS LES QUEUES DES COMPOSANTS
ED6
VUE FACE COMPOSANTS
S0101D731ED6001
22-06-11
AR AV AV AR
The V4SR is suited for the new
regulations covering assistance
to people with reduced mobility.
The NO/NC signal only switches when
the door is closed with the power to it on.
12V dc Default setup
Terminal
block Correspondence
+12 or 24V dc
-0V
N.C NC (Normally closed)
COM COM
N.O NO (Normally open)
- Check the jumper position before connecting
the lock to the input current. A wrong position
could damage the lock. This type of damage
is not covered by the warranty.
- Make sure that the magnet and the armature
meet evenly over their entire mating surfaces.
The Armature plate must be able to pivot
slightly about its center mounting screw
to compensate for any door misalignment.
IMPORTANT NOTE
CDVI_V4SR_IM_02_EN-FR_A4_B - G0301FR1060V02 - 02/21 - All the information contained within this document (photos, drawing, features, specications and dimensions) could be perceptibly different and can be changed without prior notice.

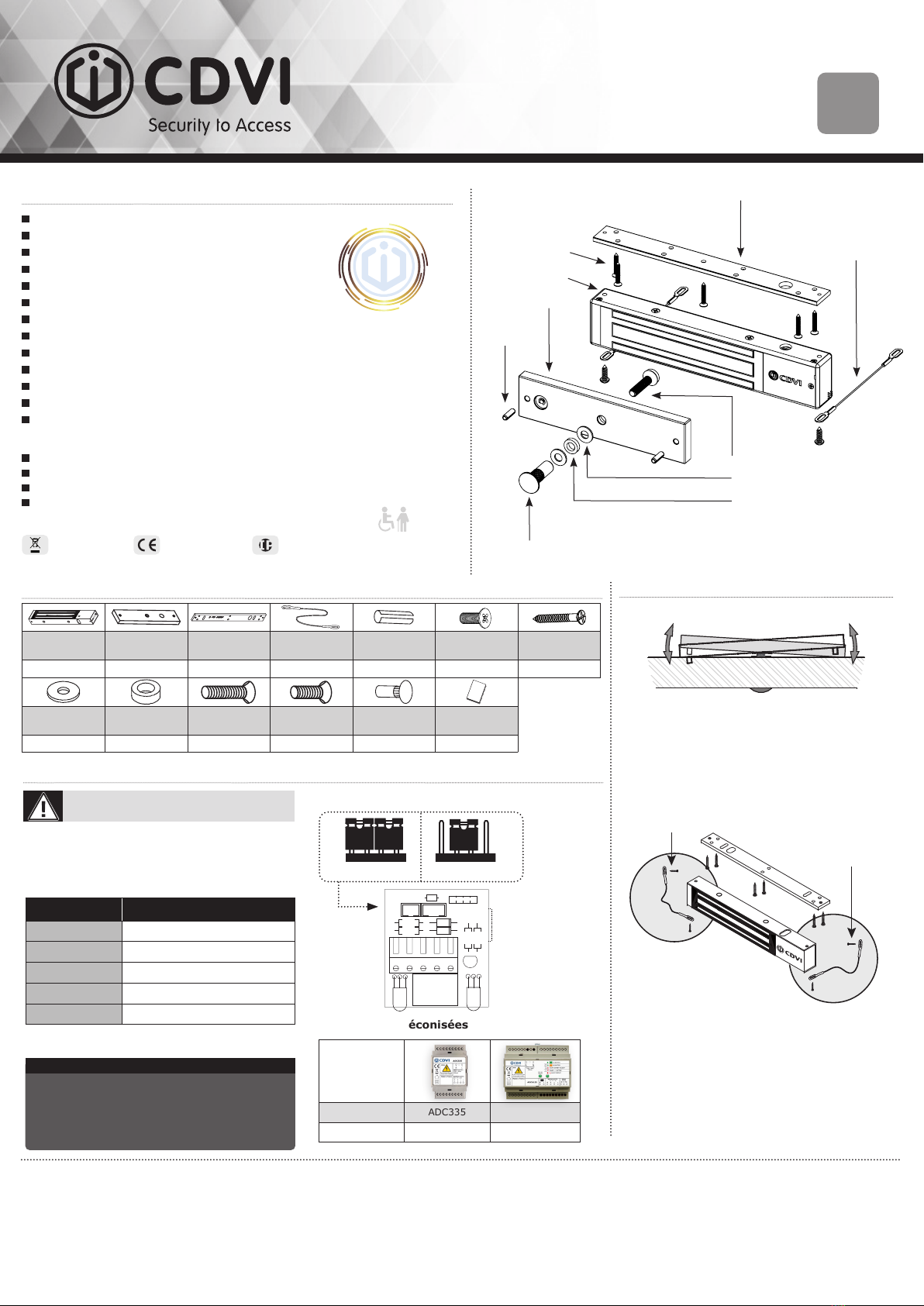

Manufacturing Access Control since 1985
PRÉSENTATION DU PRODUIT
NF S61-937
Signal
Montage en applique
Résistance à la corrosion
Filins de sécurité
Pas d’usure mécanique
Pas de magnétisme résiduel
Facilité d’installation
Préconisée en intérieur
Libère instantanément l’accès en cas de coupure de courant
Force de rétention : 400kg
Signalisation lumineuse (Bleu = Fermé ; Vert = Ouvert)
Varistance incorporée : protection électronique
intégrée contre l’effet de self
Dimensions (L x l x P) : 254 x 50 x 30 mm
Dimensions contre-plaque (L x l x P) : 185 x 45 x 12 mm
Alimentation : 12/24V DC
Consommation : 500 mA en 12V DC
250 mA en 24V DC
ÉLÉMENTS INCLUS
Ventouse saillie Contre-plaque Plaque de
montage Filin de sécurité Goupille 5x16 Vis 3x8 Vis bois 4x25
1112216
Rondelle
acier Rondelle caoutchouc Vis M8x35 Vis M8x25 Écrou borgne Notice
2 1 1 1 1 1
RECOMMANDATIONS DE MONTAGE
Contre-plaque
- Il est vital de xer solidement la ventouse et la
contreplaque sur leurs supports.
- La ventouse et la contre-plaque doivent être
impérativement alignées.
- La contre-plaque doit être montée “ottante”
autour de la vis centrale de montage pour
compenser un mauvais alignement de la porte.
Filins de sécurité
(xations sur ventouse et bâti)
Les lins de sécurité
La ventouse électromagnétique subit tout au long
de sa vie une accumulation de chocs répétés et de
sollicitations aux niveaux des points de xation sur
le dormant, fréquences d’ouvertures/fermetures,
(tentative d’ouverture porte verrouillée et tentatives
de vandalisme) ce qui peut générer sa désolidarisation
du support au moment de l’ouverture. An de pallier
au risque de chute du bloc ventouse, installer les deux
lins de sécurité fournis pour garantir la sécurité des
utilisateurs (voir schéma ci-dessus).
Certication CE
DEEE & RoHS IP42
V4SR
Ventouse électromagnétique applique 400 kg
Lumineuse
FR
Filin de sécuritéFilin de sécurité
RACCORDEMENTS
CDVI FRANCE + EXPORT
31, av. du Général Leclerc
93500 PANTIN - France
Phone [phone]
www.cdvi.com
CDVI SWEDEN
[SWEDEN - DENMARK -
NORWAY FINLAND]
Phone [phone]
www.cdvi.se
CDVI UK
[UNITED KINGDOM - IRE-
LAND]
Phone [phone]
www.cdvi.co.uk
CDVI AMERICAS
[CANADA - USA]
Phone [phone]
www.cdvi.ca
CDVI BENELUX
[BELGIUM - NETHERLAND -
LUXEMBOURG]
Phone [phone]
www.cdvibenelux.com
CDVI SUISSE
Phone [phone]
www.cdvi.ch
CDVI IBÉRICA
[SPAIN - PORTUGAL]
Phone [phone]
www.cdviberica.com
CDVI ITALIA
Phone [phone]
Fax: [phone]
www.cdvi.it
10
WARRANTY
YEAR
CDVI TAIWAN
Phone [phone]
www.cdvichina.cn
CDVI CHINA
Phone [phone]
www.cdvichina.cn
CDVI MAROC
Phone [phone]
www.cdvi.ma
CDVI POLSKA
Phone [phone]
www.cdvi.com.pl
CDVI GERMANY
[phone]
www.cdvi.de
www.cdvi.com
254
5012
28,51,2
185
45
9
248
26
248x26x4,5mm
254x50x30mm
185x45x12mm
Weight (g) :
Vol. (mm
3
) :
Project : A0238005
Surface mount electromagnetic lock - 400kg
V4SR
C.A. :
F05250000015-A
Surface condition: Ra 3,2 General tolerance: 0.2
Material : Aluminium
DES.: W. Sainvil
A3H
SCALE 1:2
Date 05/09/2019
Edition 02
Plan M1073-ens
31, av du Gal Leclerc
93691 PANTIN CEDEX
F R A N C E
Tel : [phone]
Fax : [phone]
www.cdvi.com
Ce document est la propritété exclusive de CDVI, il ne peut être communiqué à des tiers sans son autorisation.
This document is the exclusive property of CDVI and it may not be disclosed to others without permission.
Filin de sécurité
VentouseVentouse
Goupille
Vis M8
Écrou borgne
Rondelle caoutchouc
Rondelle acier
Contre-plaque
Plaque de montagePlaque de montage
Vis bois
TensionTension
12V DC ADC335 ADC612S
24V DC24V DC ADC324 ADC624S
Alimentations préconisées
Cavaliers de sélection de tension
12V DC 24V DC
DATE
PAGE
PAGE
DES. VER. APPR. EDITION
TYPE
C.D.V.I
IMPLANTATION
Ce document est la propriete exclusive de CDVI, il ne peut etre communique a des tiers sans son autorisation This document is the exclusive property of CDVI and it may not be disclosed to others without permission
D731
C C
1
I1
R12 R13
Q2
R7
R8
1
1
P1
1
J2
VAR1
CR5
CR4
RL2
J1
CR2
CR1
11
12.0
OE
COUPER A RAS LES QUEUES DES COMPOSANTS
ED6
VUE FACE COMPOSANTS
S0101D731ED6001
22-06-11
AR AV AV AR
Les V4SR avec signalisation
sont adaptées à la nouvelle
réglementation relative aux
personnes à mobilité réduite.
Le signal NO/NF commute que lorsque la porte est fermée
et la ventouse sous tension. Le contact NC est alors actif.
Bornier Correspondance
+12 ou 24V DC
-0V
N.C NF (Normalement fermé)
COM COM
N.O NO (Normalement ouvert)
Vérier la position du cavalier avant de brancher
la ventouse à la tension d’entrée. Une position
incorrecte peut endommager la ventouse. Ce
type de dommage n’est pas couvert par la
garantie.
NOTE IMPORTANTE
La conformité NF S 61-937 exige une alimentation
en +24V DC et l’utilisation d’un presse-étoupe pour le
trou de passage du câble d’alimentation.
Le presse-étoupe peut être fourni avec la référence
L3L4NFS.
Réglage d’usine 12V DC
CDVI_V4SR_IM_02_EN-FR_A4_B - G0301FR1060V02 - 02/21 - Toutes les informations mentionnées à titre indicatif sur le présent document (photos, dessins, caractéristiques techniques et dimensions) peuvent varier et sont susceptibles de modications sans notication préalable.
