CDVI V5NU User manual

Manufacturing Access Control since 1985
VoltageVoltage
12V ADC335 ADC612S
24V24V ADC324 ADC624S
V5NU
500Kg Mortice Electromagnetic lock EN
PACKAGE CONTENT
Magnetic
lock
Armature
plate
5x16
Roll pin M5X8 Srew Steel washer Rubber washer
111122882211
M8x35
Screw M8x25 Screw Cap nut Manual
11111111
PRODUCT PRESENTATION
NF S61-937 - PV n° SD20 00 22
High corrosion resistance
Delivered with armature plate
No mechanical wear
Ease of installation
Recommended for interior use
Fail safe (Door unlocked when power off)
Holding force : 300kg
Built-in varistor : Built-in electronic protection to
eliminate back EMF
Dimensions (L x W x D): 190 x 60 x 38mm
Armature plate dimensions (L x W x D): 185 x 60 x 12mm
Power supply: 12-24 V dc
Consumption: 500 mA / 6W @ 12V dc
250 mA / 6W @ 24V dc
CE Certication
WEEE & RoHS
IP42
MOUNTING RECOMMENDATIONS
ELECTRICAL CONNECTIONS
Armature plate
- It is vital that the magnetic lock and armature
plate are securely xed to their supports.
- The magnetic lock and the armature plate must
be aligned.
- The armature plate must be mounted “oating”
around the central mounting screw to
compensate for any misalignment of the door
(For general use)
CDVI_V5NU_IM_01_ EN-FR_A4_B - G0301FR1063V01
CDVI FRANCE + EXPORT
31, av. du Général Leclerc
93500 PANTIN - France
Phone [phone]
www.cdvi.com
CDVI SWEDEN
[SWEDEN - DENMARK -
NORWAY FINLAND]
Phone [phone]
www.cdvi.se
CDVI UK
[UNITED KINGDOM - IRE-
LAND]
Phone [phone]
www.cdvi.co.uk
CDVI AMERICAS
[CANADA - USA]
Phone [phone]
www.cdvi.ca
CDVI BENELUX
[BELGIUM - NETHERLAND -
LUXEMBOURG]
Phone [phone]
www.cdvibenelux.com
CDVI SUISSE
Phone [phone]
www.cdvi.ch
CDVI IBÉRICA
[SPAIN - PORTUGAL]
Phone [phone]
www.cdviberica.com
CDVI ITALIA
Phone [phone]
Fax: [phone]
www.cdvi.it
CDVI TAIWAN
Phone [phone]
www.cdvichina.cn
CDVI CHINA
Phone +86 (0)10
84606132/82
www.cdvichina.cn
CDVI MAROC
Phone [phone]
09 40
www.cdvi.ma
CDVI POLSKA
Phone [phone]
www.cdvi.com
Do not connect the magnetic
lock without the PCB.
10
WARRANTY
YEAR
The NO/NC signal only switches when the door is
closed and the electromagentic lock powered.
12V dc Default setup
Terminal
block Correspondence
+12 or 24V dc
-- 0 V
N.C NC (Normally closed)
CCOM
N.O NO (Normally open)
Check the jumper position before connection the lock
into the input current. A wrong position could damage
the lock. This type of damage will not be covered by the
warranty.
IMPORTANT NOTE
Voltage selection jumpers
12V dc 24V dc
Recommended power supplies
Armature plateArmature plate
Roll pinRoll pin
Steel washerSteel washer
Cap nutCap nut
Rubber washerRubber washer
Magnetic blockMagnetic block
JackJack
60
190
38
12
185
60
Ce document est la propritété exclusive de CDVI, il ne peut être communiqué à des tiers sans son autorisation.
This document is the exclusive property of CDVI and it may not be disclosed to others without permission.
31, av du Gal Leclerc
93691 PANTIN CEDEX
F R A N C E
Tel : [phone]
Fax
: 33(0)148912121
www.cdvi.com
Plan M2877
Edition 00
Date 14/09/2020
SCALE 1:1
A1H
DES: W. Sainvil
Material : ...
General tolerance:
0.2
Surface condition: Ra 3,2
C.A. : F0534000012
V5NU
Project :
Vol. (mm
3
)
:
Weight (g) :
60
190
38
12
185
60
Ce document est la propritété exclusive de CDVI, il ne peut être communiqué à des tiers sans son autorisation.
This document is the exclusive property of CDVI and it may not be disclosed to others without permission.
31, av du Gal Leclerc
93691 PANTIN CEDEX
F R A N C E
Tel : [phone]
Fax
: 33(0)148912121
www.cdvi.com
Plan M2877
Edition 00
Date 14/09/2020
SCALE 1:1
A1H
DES: W. Sainvil
Material : ...
General tolerance:
0.2
Surface condition: Ra 3,2
C.A. : F0534000012
V5NU
Project :
Vol. (mm
3
)
:
Weight (g) :
Armature plateArmature plate
screwscrew

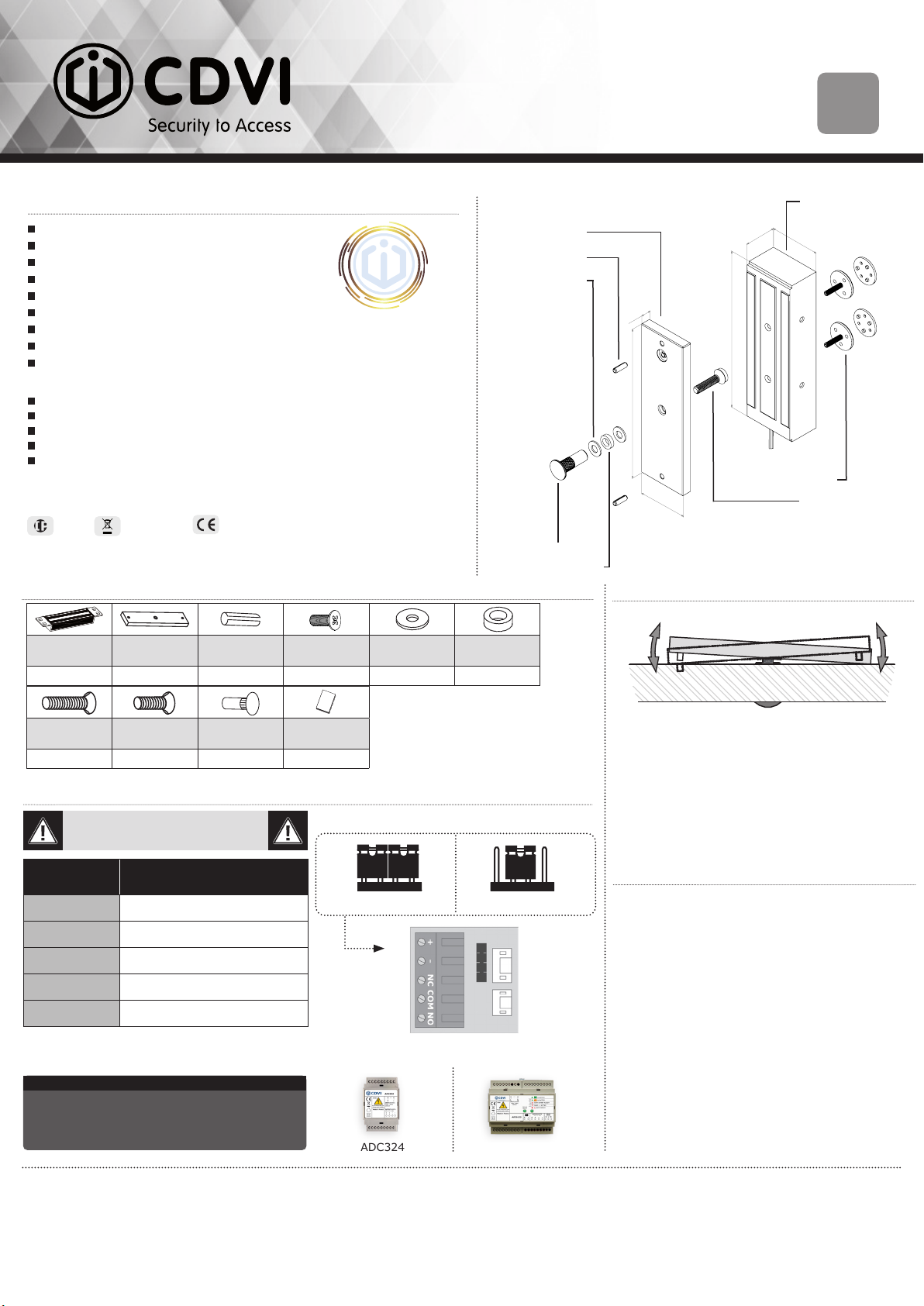

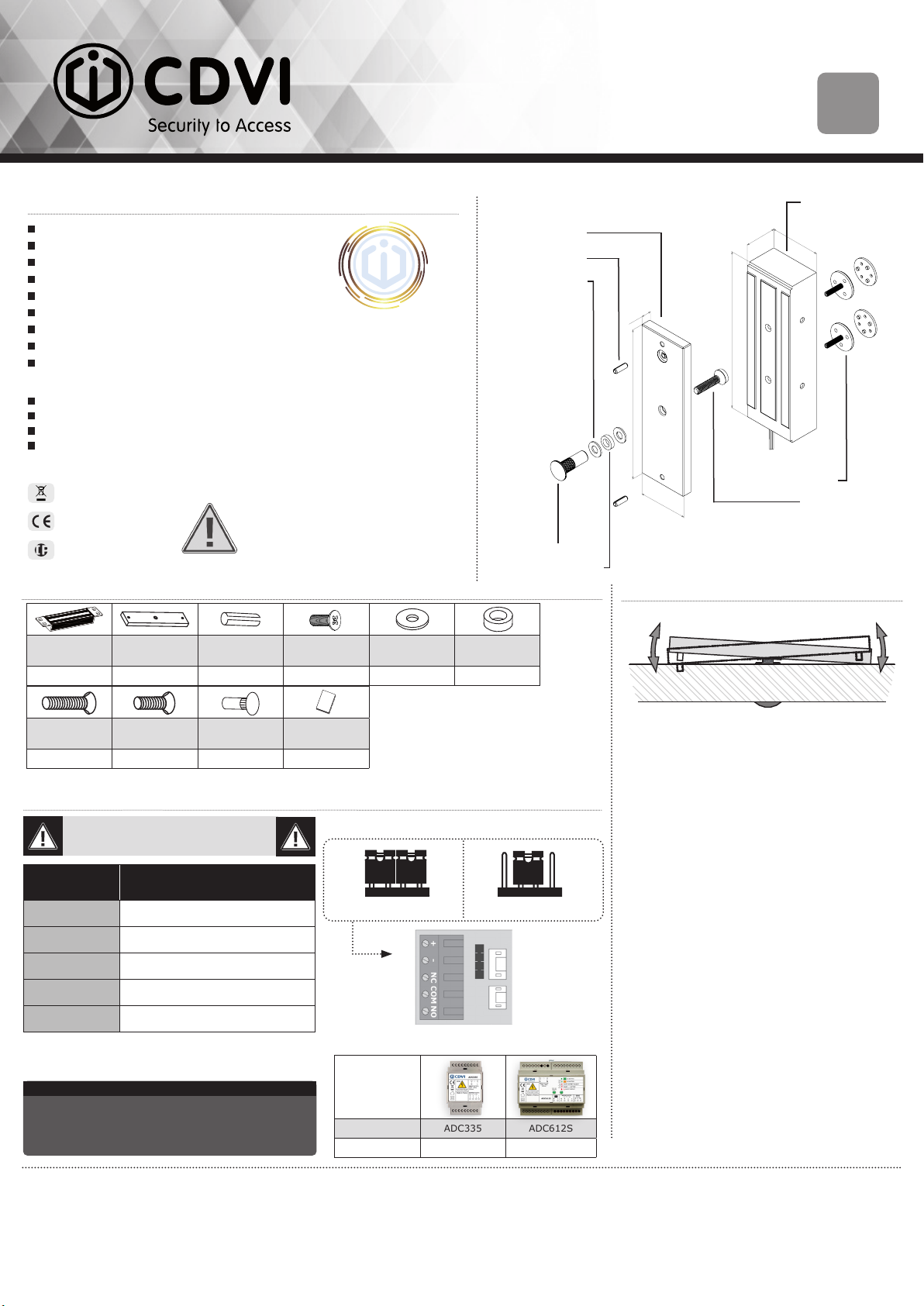

Manufacturing Access Control since 1985
V5NU
Ventouse électromagnétique encastrée 500 kg
FR
ÉLÉMENTS INCLUS
Ventouse
encastrée
Contre-plaque
Goupille
5x16 Vis M5X8 Rondelle acier Rondelle caoutchouc
111122882211
Vis
M8x35 Vis M8x25 Écrou borgne Notice
11111111
PRÉSENTATION DU PRODUIT
NF S61-937 - PV n° SD20 00 22
Résistance à la corrosion
Livrée avec contre-plaque
Pas d’usure mécanique
Facilité d’installation
Préconisée en intérieur
Libère l’accès en cas de coupure de courant
Force de rétention : 300kg
Varistance incorporée : Protection électronique intégrée
contre l’effet de self
Dimensions (L x W x D): 190 x 60 x 38mm
Dimensions contre-plaque (L x W x D): 185 x 60 x 12mm
Alimentation: 12-24 V DC
Consommation: 500mA / 6W en 12V DC
250mA / 6W en 24V DC
Certication CE
DEEE & RoHS
IP42
Contre-plaque Contre-plaque
Goupille Goupille
Rondelle acierRondelle acier
Écrou borgneÉcrou borgne
Rondelle caoutchoucRondelle caoutchouc
Bloc magnétiqueBloc magnétique
VérinVérin
RECOMMANDATIONS DE MONTAGE
RACCORDEMENTS
Contre-plaque
- Il est vital de xer solidement la ventouse et la
contreplaque sur leurs supports.
- La ventouse et la contre-plaque doivent être
impérativement alignées.
- La contre-plaque doit être montée “ottante”
autour de la vis centrale de montage pour
compenser un mauvais alignement de la porte.
(Utilisation standard)
CDVI_V5NU_IM_01_ EN-FR_A4_B - G0301FR1063V01
CDVI FRANCE + EXPORT
31, av. du Général Leclerc
93500 PANTIN - France
Phone [phone]
www.cdvi.com
CDVI SWEDEN
[SWEDEN - DENMARK -
NORWAY FINLAND]
Phone [phone]
www.cdvi.se
CDVI UK
[UNITED KINGDOM - IRE-
LAND]
Phone [phone]
www.cdvi.co.uk
CDVI AMERICAS
[CANADA - USA]
Phone [phone]
www.cdvi.ca
CDVI BENELUX
[BELGIUM - NETHERLAND -
LUXEMBOURG]
Phone [phone]
www.cdvibenelux.com
CDVI SUISSE
Phone [phone]
www.cdvi.ch
CDVI IBÉRICA
[SPAIN - PORTUGAL]
Phone [phone]
www.cdviberica.com
CDVI ITALIA
Phone [phone]
Fax: [phone]
www.cdvi.it
CDVI TAIWAN
Phone [phone]
www.cdvichina.cn
CDVI CHINA
Phone +86 (0)10
84606132/82
www.cdvichina.cn
CDVI MAROC
Phone [phone]
09 40
www.cdvi.ma
CDVI POLSKA
Phone [phone]
www.cdvi.com
Ne pas raccorder la ventouse
sans carte électronique.
10
WARRANTY
YEAR
The signal NO/NC commute uniquement lorsque la
porte est fermée et la ventouse sous tension. Le
contact NC est alors actif.
Réglage par défaut 12VDC
Terminal
block Correspondence
+12 or 24V dc
-- 0 V
N.C Normalement fermé
CCOM
N.O Normalement ouvert
Vérier la position du cavalier avant de brancher la
ventouse à la tension d’entrée. Une position incorrecte
peut endommager la ventouse. Ce type de dommage
n’est pas couvert par la garantie.
NOTE IMPORTANTE
Cavaliers de sélection de tension
12V dc 24V dc
TensionsTensions
12V ADC335 ADC612S
24V24V ADC324 ADC624S
Alimentations recommandées
60
190
38
12
185
60
Ce document est la propritété exclusive de CDVI, il ne peut être communiqué à des tiers sans son autorisation.
This document is the exclusive property of CDVI and it may not be disclosed to others without permission.
31, av du Gal Leclerc
93691 PANTIN CEDEX
F R A N C E
Tel : [phone]
Fax
: 33(0)148912121
www.cdvi.com
Plan M2877
Edition 00
Date 14/09/2020
SCALE 1:1
A1H
DES: W. Sainvil
Material : ...
General tolerance:
0.2
Surface condition: Ra 3,2
C.A. : F0534000012
V5NU
Project :
Vol. (mm
3
)
:
Weight (g) :
60
190
38
12
185
60
Ce document est la propritété exclusive de CDVI, il ne peut être communiqué à des tiers sans son autorisation.
This document is the exclusive property of CDVI and it may not be disclosed to others without permission.
31, av du Gal Leclerc
93691 PANTIN CEDEX
F R A N C E
Tel : [phone]
Fax
: 33(0)148912121
www.cdvi.com
Plan M2877
Edition 00
Date 14/09/2020
SCALE 1:1
A1H
DES: W. Sainvil
Material : ...
General tolerance:
0.2
Surface condition: Ra 3,2
C.A. : F0534000012
V5NU
Project :
Vol. (mm
3
)
:
Weight (g) :
Vis contre-plaqueVis contre-plaque

Manufacturing Access Control since 1985
V5NU
Ventouse électromagnétique encastrée 500 kg
FR
2] ÉLÉMENTS INCLUS
Ventouse
encastrée
Contre-plaque
Goupille
5x16 Vis M5X8 Rondelle acier Rondelle caoutchouc
111122882211
Vis
M8x35 Vis M8x25 Écrou borgne Notice
11111111
1] PRÉSENTATION DU PRODUIT
NF S61-937 - PV n° SD20 00 22
Résistance à la corrosion
Livrée avec contre-plaque
Pas d’usure mécanique
Facilité d’installation
Préconisée en intérieur
Libère l’accès en cas de coupure de courant
Force de rétention : 300kg
Varistance incorporée : Protection électronique intégrée
contre l’effet de self
Dimensions (L x W x D): 190 x 60 x 38mm
Dimensions contre-plaque (L x W x D): 185 x 60 x 12mm
Entrée d’alimentation: 24V DC
Consommation: 250mA / 6W en 24V DC
Entrée de télécommande pour le CMSI : 24V DC / 0,4W
Certication CE
DEEE & RoHS
IP42
4] RECOMMANDATIONS DE MONTAGE
3] RACCORDEMENTS
Contre-plaque
- Il est vital de xer solidement la ventouse et la
contreplaque sur leurs supports.
- La ventouse et la contre-plaque doivent être
impérativement alignées.
- La contre-plaque doit être montée “ottante”
autour de la vis centrale de montage pour
compenser un mauvais alignement de la porte.
(Usage en système de sécurité incendie)
CDVI_V5NU_IM_01_ EN-FR_A4_B - G0301FR1063V01 - 01/10/20
CDVI FRANCE + EXPORT
31, av. du Général Leclerc
93500 PANTIN - France
Phone [phone]
www.cdvi.com
CDVI SWEDEN
[SWEDEN - DENMARK -
NORWAY FINLAND]
Phone [phone]
www.cdvi.se
CDVI UK
[UNITED KINGDOM - IRE-
LAND]
Phone [phone]
www.cdvi.co.uk
CDVI AMERICAS
[CANADA - USA]
Phone [phone]
www.cdvi.ca
CDVI BENELUX
[BELGIUM - NETHERLAND -
LUXEMBOURG]
Phone [phone]
www.cdvibenelux.com
CDVI SUISSE
Phone [phone]
www.cdvi.ch
CDVI IBÉRICA
[SPAIN - PORTUGAL]
Phone [phone]
www.cdviberica.com
CDVI ITALIA
Phone [phone]
Fax: [phone]
www.cdvi.it
CDVI TAIWAN
Phone [phone]
www.cdvichina.cn
CDVI CHINA
Phone +86 (0)10
84606132/82
www.cdvichina.cn
CDVI MAROC
Phone [phone]
09 40
www.cdvi.ma
CDVI POLSKA
Phone [phone]
www.cdvi.com
10
WARRANTY
YEAR
The signal NO/NC commute uniquement lorsque la
porte est fermée et la ventouse sous tension. Le
contact NC est alors actif.
Réglage par défaut 12VDC
Terminal
block Correspondence
+12 or 24V dc
-- 0 V
N.C Normalement fermé
CCOM
N.O Normalement ouvert
Vérier la position du cavalier avant de brancher la
ventouse à la tension d’entrée. Une position incorrecte
peut endommager la ventouse. Ce type de dommage
n’est pas couvert par la garantie.
NOTE IMPORTANTE
Cavaliers de sélection de tension
12V dc 24V dc
Alimentations recommandées
ADC324 ADC624S
Contre-plaque Contre-plaque
Goupille Goupille
Rondelle acierRondelle acier
Écrou borgneÉcrou borgne
Rondelle caoutchoucRondelle caoutchouc
Bloc magnétiqueBloc magnétique
VérinVérin
60
190
38
12
185
60
Ce document est la propritété exclusive de CDVI, il ne peut être communiqué à des tiers sans son autorisation.
This document is the exclusive property of CDVI and it may not be disclosed to others without permission.
31, av du Gal Leclerc
93691 PANTIN CEDEX
F R A N C E
Tel : [phone]
Fax
: 33(0)148912121
www.cdvi.com
Plan M2877
Edition 00
Date 14/09/2020
SCALE 1:1
A1H
DES: W. Sainvil
Material : ...
General tolerance:
0.2
Surface condition: Ra 3,2
C.A. : F0534000012
V5NU
Project :
Vol. (mm
3
)
:
Weight (g) :
60
190
38
12
185
60
Ce document est la propritété exclusive de CDVI, il ne peut être communiqué à des tiers sans son autorisation.
This document is the exclusive property of CDVI and it may not be disclosed to others without permission.
31, av du Gal Leclerc
93691 PANTIN CEDEX
F R A N C E
Tel : [phone]
Fax
: 33(0)148912121
www.cdvi.com
Plan M2877
Edition 00
Date 14/09/2020
SCALE 1:1
A1H
DES: W. Sainvil
Material : ...
General tolerance:
0.2
Surface condition: Ra 3,2
C.A. : F0534000012
V5NU
Project :
Vol. (mm
3
)
:
Weight (g) :
Vis contre-plaqueVis contre-plaque
5] MAINTENANCE / DÉPANNAGE
An de maintenir durablement les performances de
vos dispositifs actionnés de sécurité,
nous recommandons :
1- D’opérer un test fonctionnel périodique de votre
installation.
2- D’inspecter visuellement l’état de différents
composants de l’installation an de prévenir une
dégradation du câblage et l’apparition de rouille
sur les surfaces des dispositifs électromagnétiques.
3- Corriger systématiquement toute anomalie de
nature à compromettre la sécurité de votre instal-
lation.
Il convient également de se reporter à la norme NF
S 61-933 concernant les règles d’exploitation et de
maintenance.

Manufacturing Access Control since 1985
6] MODES DE RACCORDEMENTS (CONFORMES NF S61-937, PV n° SD20 00 22n° SD20 00 22))
V5NU
Ventouse électromagnétique encastrée 500 kg
FR
(Usage en système de sécurité incendie)
CDVI_V5NU_IM_01_ EN-FR_A4_B - G0301FR1063V01 - 01/10/20
CDVI FRANCE + EXPORT
31, av. du Général Leclerc
93500 PANTIN - France
Phone [phone]
www.cdvi.com
CDVI SWEDEN
[SWEDEN - DENMARK -
NORWAY FINLAND]
Phone [phone]
www.cdvi.se
CDVI UK
[UNITED KINGDOM - IRE-
LAND]
Phone [phone]
www.cdvi.co.uk
CDVI AMERICAS
[CANADA - USA]
Phone [phone]
www.cdvi.ca
CDVI BENELUX
[BELGIUM - NETHERLAND -
LUXEMBOURG]
Phone [phone]
www.cdvibenelux.com
CDVI SUISSE
Phone [phone]
www.cdvi.ch
CDVI IBÉRICA
[SPAIN - PORTUGAL]
Phone [phone]
www.cdviberica.com
CDVI ITALIA
Phone [phone]
Fax: [phone]
www.cdvi.it
CDVI TAIWAN
Phone [phone]
www.cdvichina.cn
CDVI CHINA
Phone +86 (0)10
84606132/82
www.cdvichina.cn
CDVI MAROC
Phone [phone]
09 40
www.cdvi.ma
CDVI POLSKA
Phone [phone]
www.cdvi.com
Synoptique 1 :
Respecter la
conguration 24V DC
Carte ventouse
Bouton poussoir
normalement fermé type BBG
Entrée d’alimentation
24V DC/ 6W
BBG : Boitier bris de glace
Le BBG doit être placé à proximité de l’issue de secours et être accessible dans le sens de l’évacuation.
Synoptique 2 : BRC
P2 P1 P3
I1
Carte ventouse
Entrée d’alimentation
24V DC/ 6W
Télécommande
UGCIS
0,4W
Le boitier BRC est indispensable à la conformité NFS61-937 et doit être réarmé en appuyant sur le bouton l1 situé à l’intérieur du
boitier.
Synoptique 3 :
Le boitier BRC est indispensable à la conformité NFS61-937 et doit être réarmé en appuyant sur le bouton l1 situé à l’intérieur du boi-
tier. Le BBG doit être placé à proximité de l’issue de secours et être accessible dans le sens de l’évacuation.
BRC
P2 P1 P3
I1
Carte ventouse
Entrée d’alimentation
24V DC/ 6W
Télécommande
UGCIS
0,4W
BBG
