Chapin 81000A Parts list manual

SPREADER Assembly / Operation Instructions / Parts
CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST.BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
Please call 800-950-4458 if you are missing any parts, having trouble assembling, or have any questions regarding the
safe operation of this product.
DO NOT RETURN TO THE STORE
MODEL 81000A
Carefully Read These Instructions Before Use
IMPROPER USE OR FAILURE TO FOLLOW INSTRUCTIONS CAN RESULT IN PRODUCT FAILURE OR INJURIES. FOR SAFE
USE OF THIS PRODUCT YOU MUST READ AND FOLLOW ALL INSTRUCTIONS BEFORE USING.
- Do not allow anyone to operate the broadcast spreader without proper instructions
- Do not permit children to operate the broadcast spreader
- Wear protective eyewear and gloves when handling and applying lawn and garden chemicals
- Read the chemical label instructions and warnings for handling and applying the chemicals you plan to
spread – application settings provided are only a guideline
WARNING
012571-1 R0716
Model 81000A
80 lb. Spreader
WARNING: This product contains chemicals, including lead, known to the state of California to cause birth defects and other reproductive
harm. Wash hands after handling.

Suggested Tools:
Wrench and/or Ratchet Set
Approximate assembly time is 5-10 minutes
CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
• Assemble handle to uprights with Hex bolts and nuts.
• Tighten M6 nuts completely.
• Attach bail assembly spring to gate control (Fig. A).
Handle
Bolts M6 Hex
Nuts
Figure A
* Note: If spring detaches from bail assembly,
simply re-attach (see Figure A).
Fully Assembled
WARNING
Auger is designed to work in forward motion. Excessive reverse motion could cause binding. If
resistance is felt while pulling spreader backwards, stop and clear salt from auger.
ASSEMBLY INSTRUCTIONS

• Be sure gate control is in the closed position (do not hold bail down when lling)
• Determine appropriate setting for material being used by reading the suggested setting on the
material’s bag. Be sure to read the instructions on the bag/box of the material you’re spreading
to identify accurate setting needed)
• To begin spreading, start walking (about 3 mph pace) and pull the bail system down to open gate
• To stop spreading simply let go of the bail and the gate will close
GENERAL OPERATING INSTRUCTIONS
STORAGE AND MAINTENANCE
• When nished spreading empty hopper of any remaining material
• oroughly wash spreader and allow to dry before storing
• To fold down handle:
- Simply remove the bottom two bolts on the handle
- Loosen two M6 Hex nuts and fold down handle
- Replace two bottom bolts
- Tighten M6 Hex nuts completely
• Screw auger onto impeller sha. Screw auger retaining nut into auger hole with M6
socket driver. Tighten completely with wrench to secure.
CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
AUGER INSTALLATION
BAFFLE OPERATING INSTRUCTIONS
• Adjust bae by hand to block distribution accordingly.
• Use wing nuts to adjust tension on baes.

CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458

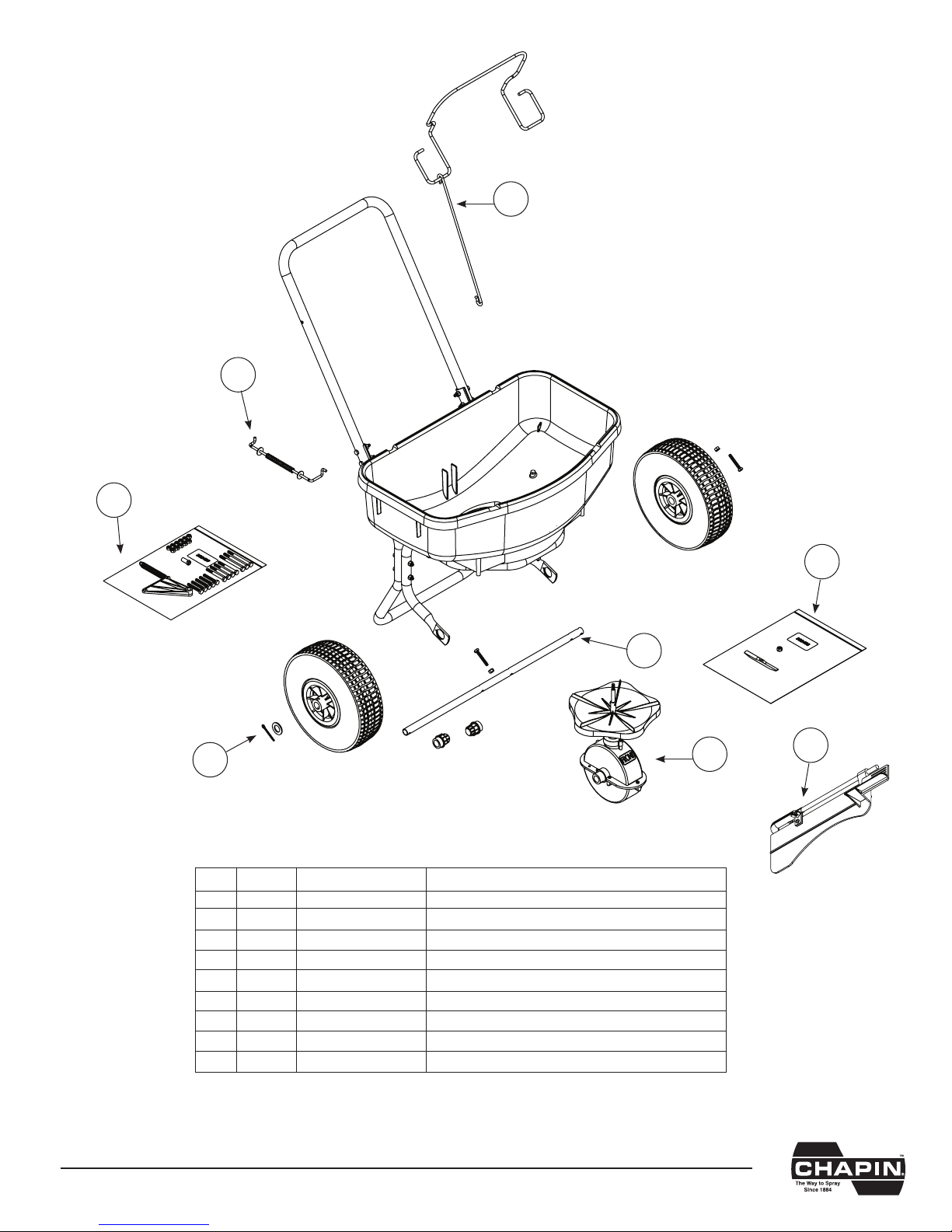

Replacement Parts
Ref.# Qty Part No. Description
1 1 6-9041 Gear Box Assembly
2 1 6-9042 Drive Shaft w/2 bearings
3 1 6-9043 Bail Assembly
4 1 6-9044 Wheels w/hardware & instructions
5 1 6-9045 Hardware Bag
6 1 6-9055 Auger
7 1 6-9046 Lower link kit
8 1 6-8236 Single Baffle
* 1 6-9000 Rain cover
1
2
3
4
5
6
7
8

ESPARCIDORA Armado / Operación Instrucciones / Partes
CHAPIN INTERNATIONAL, INC BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
Por favor llame al 800-950-4458 si le falta alguna parte, si tiene problemas con el armado o si tiene alguna pregunta sobre
la operación segura de este producto.
NO DEVUELVA A LA TIENDA
MODEL 81000A
Lea estas instrucciones atentamente antes de utilizarlo
EL USO INAPROPIADO O NO SEGUIR LAS INSTRUCCIONES PUEDE RESULTAR EN FALLAS DEL PRODUCTO O LESIONES.
PARA USAR ESTE PRODUCTO DE MANERA SEGURA DEBE LEER Y SEGUIR TODAS LAS INSTRUCCIONES ANTES DE USARLO.
- No permita que nadie opere el esparcidor a voleo sin las instrucciones apropiadas
- No permita que niños operen el esparcidor a voleo
- Use gafas de seguridad y guantes al manejar y aplicar sustancias químicas a patios y jardines
- Lea las instrucciones y advertencias químicas en la etiqueta respecto al manejo y aplicación de las sustancias que
planea esparcir – las configuraciones de aplicación proporcionadas son sólo una guía
ADVERTENCIA
Model 81000A
36 kg (80 lb) Esparcidora
012571-1 R0716
ADVERTENCIA: Este producto contiene agentes químicos como plomo, que en el Estado de California es conocido por
provocar defectos congénitos y otros daños reproductivos. Lávese las manos después de usarlo.

INSTRUCCIONES DE ARMADO
Herramientas sugeridas:
Juego de llaves y/o matracas
El tiempo aproximado de armado es de 5-10 minutos
CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
• Monte la manija de forma vertical con los pernos y las tuercas hexagonales.
• Ajuste las tuercas M6 completamente.
• Coloque el resorte del ensamble de sujeción en el control del portón (Fig. A).
* Nota: Si el resorte se suelta del conjunto de
sujeción, sólo vuélvalo a colocar (Figura A).
Completamente
ensamblado
ADVERTENCIA
El tornillo sin n está diseñado para funcionar con un movimiento hacia adelante. El movimiento
hacia atrás excesivo podría causar que se trabe. Si siente resistencia mientras se tira el distribuidor
hacia atrás, deténgase y retire la sal del tornillo sin n.
Manija
Tornillo Tuercas
Hexagonales M6
Figura A

• Asegúrese de que el control de compuerta esté en posición cerrada (no detenga hacia abajo el conjunto de sujeción
durante el llenado).
• Determine la conguración adecuada para el material que se utiliza leyendo la conguración sugerida en la bolsa
del material.
• Para comenzar a esparcir, empiece a caminar (a un paso de 4.5 km/h) y jale hacia abajo el sistema de sujeción para
abrir la compuerta
• Para dejar de esparcir, simplemente suelte el sujetador y la compuerta se cerrará
INSTRUCCIONES GENERALES DE OPERACIÓN
ALMACENAJE Y MANTENIMIENTO
• Cuando termine de esparcir, quite cualquier material restante de la tolva
• Lave el esparcidor por completo y déjelo secar antes de guardarlo
• Para bajar la manija:
- Sólo retire los dos pernos inferiores de la manija
- Aoje dos tuercas hexagonales M6 y doble la manija hacia abajo
- Vuelva a colocar los dos pernos inferiores
- Apriete las tuercas hexagonales M6 por completo
CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
INSTALACIÓN DE TORNILLO SIN FIN
• Atornille el barreno en el árbol del impulsor. Atornille la tuerca sujetadora del barreno en el agujero del
barreno con el dado M6. Apretar completamente con llave de tuercas para sujetar.
INSTRUCCIONES DE OPERACIÓN DEL DEFLECTOR
• Ajuste el deector con la mano para bloquear la distribución adecuadamente.
• Use tuercas de mariposa para ajustar la tensión en los deectores

CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458

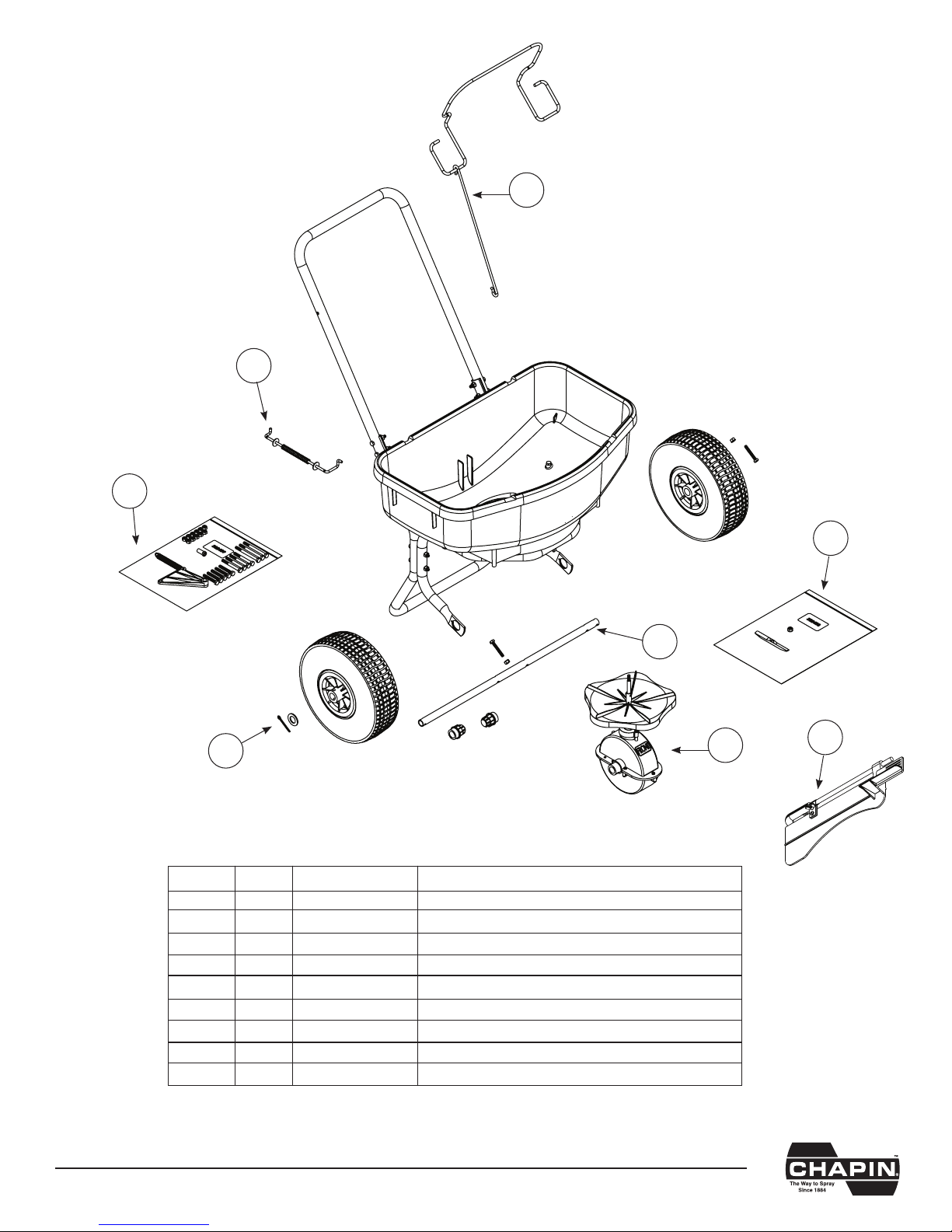

Partes de repuesto
Num. Ref Cant. Num. Parte Descripción
1 1 6-9041 Conjunto de la caja de engranes
2 1 6-9042 Flecha de transmisión c/2 cojinetes
3 1 6-9043 Conjunto de sujeción
4 1 6-9044 Ruedas c/herrajes e instrucciones
5 1 6-9045 Bolsa de herrajes
6 1 6-9055 Taladro
7 1 6-9046 Bajar kit de conexión
8 1 6-8236 Escoja el bafle
* 1 6-9000 Cubierta para lluvia
1
2
3
4
5
6
7
8

ÉPANDEUR Instructions d’assemblage/d’utilisation/pièces
CHAPIN INTERNATIONAL, INC. P.O. BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
Veuillez appeler au 800-950-4458 si des pièces sont manquantes, si vous avez des problèmes d’assemblage, ou si vous
avez des questions quant à l’utilisation sécuritaire de ce produit.
NE PAS RETOURNER EN MAGASIN
MODÈLE 81000A
Lisez attentivement ces instructions avant l’utilisation
UNE MAUVAISE UTILISATION, OU DE NE PAS SUIVRE LES INSTRUCTIONS PEUT, MENER À UNE DÉFAILLANCE DU
PRODUIT OU À DES BLESSURES. POUR UTILISER CE PRODUIT SANS DANGER, VOUS DEVEZ LIRE ET SUIVRE TOUTES LES
INSTRUCTIONS AVANT L’UTILISATION.
- Ne laissez personne utiliser l’épandeur centrifuge sans les instructions appropriées.
- Ne laissez aucun enfant utiliser l’épandeur centrifuge.
- Portez des lunettes de protection et des gants lors de la manipulation et l’application de produits chimiques pour le
gazon et le jardin
- Lisez les étiquettes d’instructions et d’avertissement des produits chimiques pour manipuler et appliquer les
produits chimiques que vous planifiez épandre – les paramètres d’applications fournis le sont à titre guide
AVERTISSEMENT
Modèle 81000A
Épandeur 36 kg (80 lb)
012571-1 R0716
AVERTISSEMENT : Ce produit contient des produits chimiques, incluant le plomb, reconnus par l’État de Californie comme causant des
anomalies congénitales et autres problèmes reproductifs. Se laver les mains après toute manipulation.

INSTRUCTIONS DE MONTAGE
Outils recommandés :
Jeu de clés et/ou de cliquets
Le temps de montage approximatif est de 5 à 10 minutes
CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458

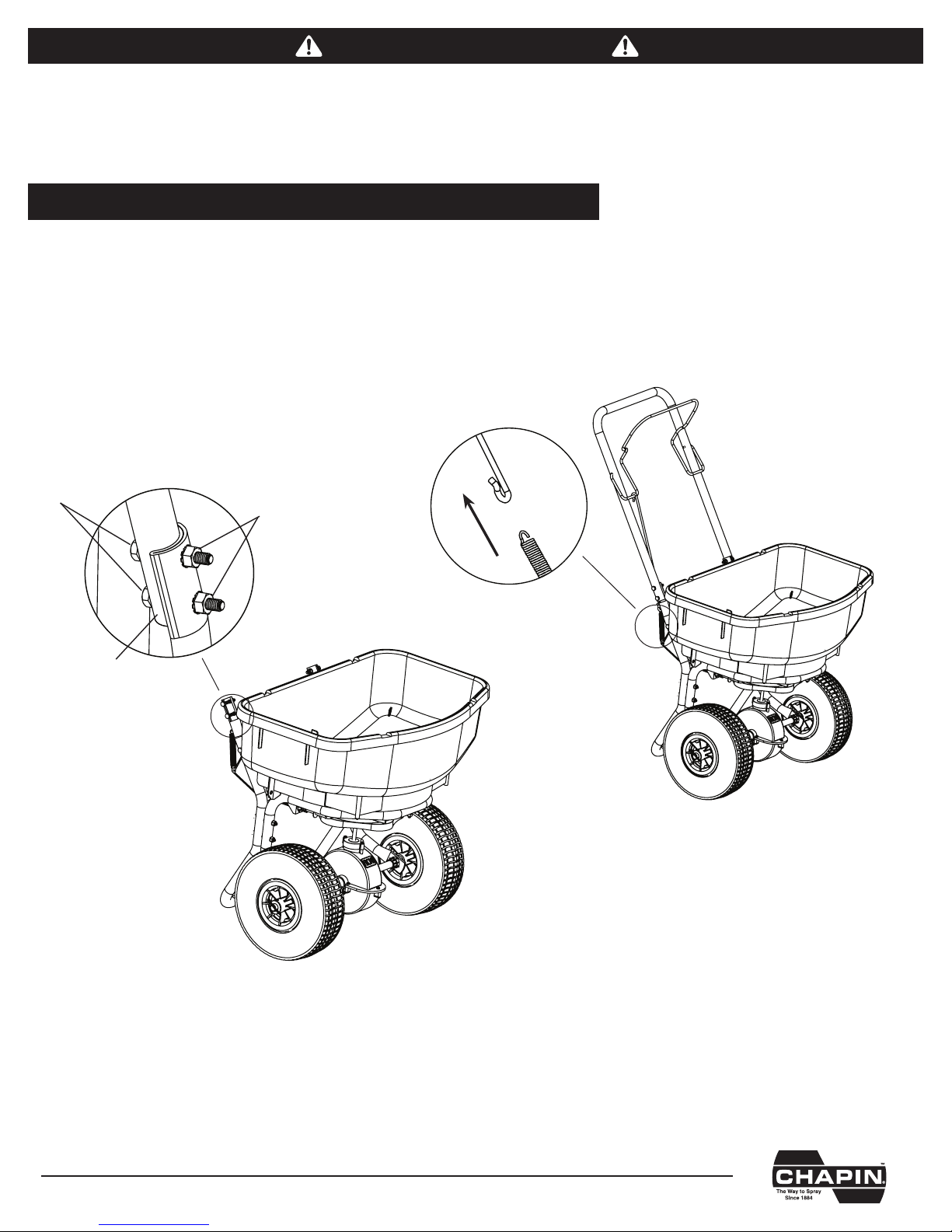

* Note: Si le ressort se détache du bloc de
l’étrier, rattachez-le (Figure A).
Entièrement
assemblé
AVERTISSEMENT
La vis d’alimentation est conçue pour fonctionner lors du déplacement vers l’avant. Un
déplacement excessif à reculons pourrait causer le coincement. Si une résistance est ressentie
en tirant l’épandeur à reculons, arrêtez et dégagez le sel de la vis d’alimentation.
• Installer la poignée aux supports avec les boulons et les écrous hexagonaux.
• Serrer les écrous M6 entièrement.
• Attacher l’ensemble de ressorts de libération à la commande de la barrière (Fig. A).
Poignée
Boulon Écrous
hexagonaux M6
Figure A

• Veillez à ce que la commande par gâchette soit sur la position fermée (ne maintenez pas l’étrier abaissé lors
du remplissage)
• Déterminez le réglage approprié au matériau utilisé en lisant le réglage recommandé sur le sac du matériau.
• Pour commencer l’épandage, commencez à marcher (à une cadence d’environ 3 mph) et tirez le système d’étrier
vers le bas pour ouvrir la gâchette
• Pour arrêter l’épandage relâchez l’étrier et la gâchette se fermera
INSTRUCTIONS D’UTILISATION GÉNÉRALES
STOCKAGE ET MAINTENANCE
• Une fois l’épandage terminé, videz le matériau restant contenu dans la trémie
• Lavez soigneusement l’épandeuse et laissez-la sécher avant le stockage
• Pour replier la poignée :
- Il vous sut de retirer les deux boulons du bas de la poignée
- Desserrez deux écrous M6 et abaissez la poignée
- De replacer les deux boulons du bas
- Serrez complètement les écrous hexagonaux M6
CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458

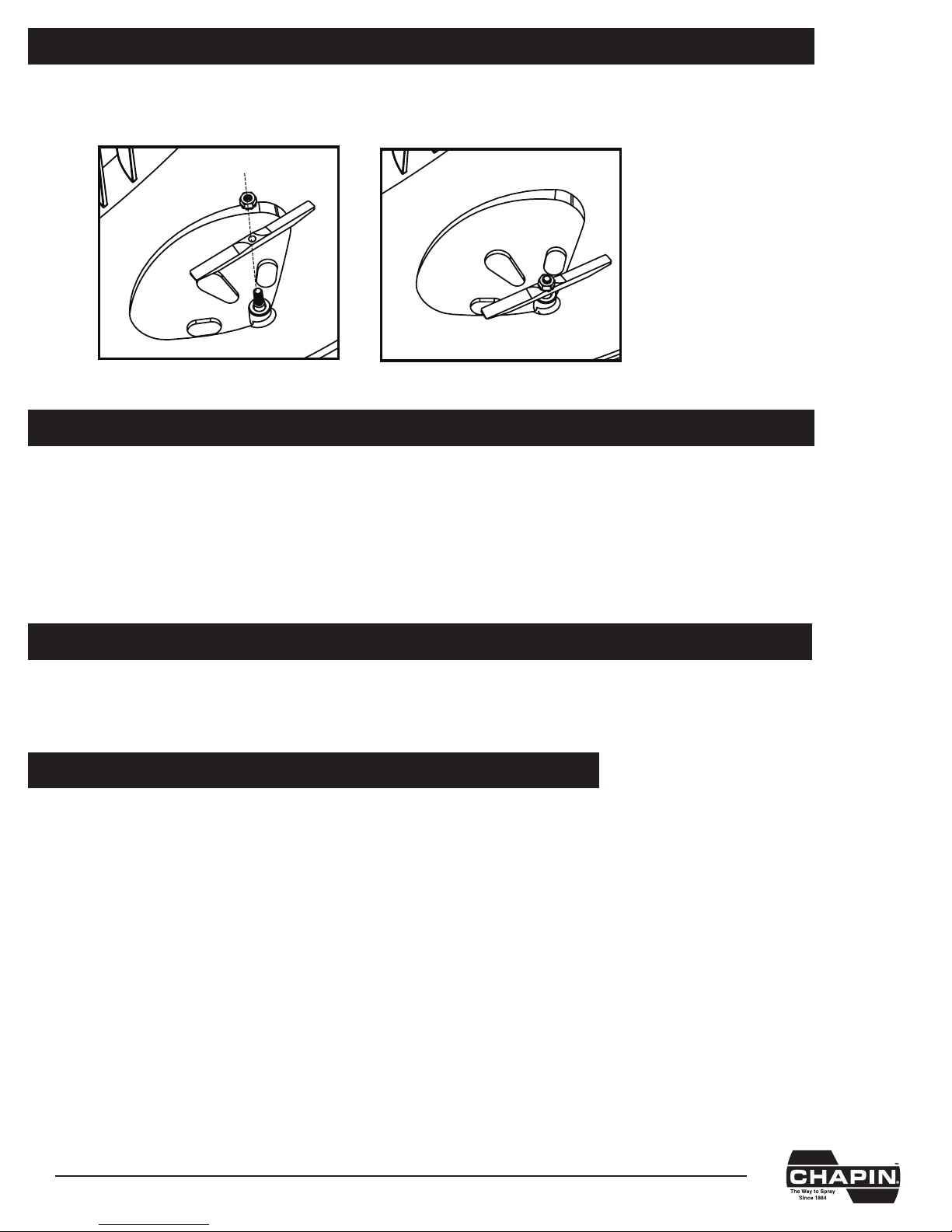

• Vissez la vis d’alimentation à l’arbre de la roue. Vissez l’écrou de blocage de la vis d’alimentation dans
son orice à l’aide d’un tourne-écrou M6. Serrez fermement avec une clé pour bien xer en place.
INSTALLATION DE LA VIS D’ALIMENTATION
INSTRUCTIONS D’UTILISATION DU DÉFLECTEUR
• Régler le déecteur manuellement pour bloquer la répartition en conséquence.
• Utiliser les écrous à oreilles pour régler la tension sur les déecteurs

CHAPIN INTERNATIONAL, INC. P.O.BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458

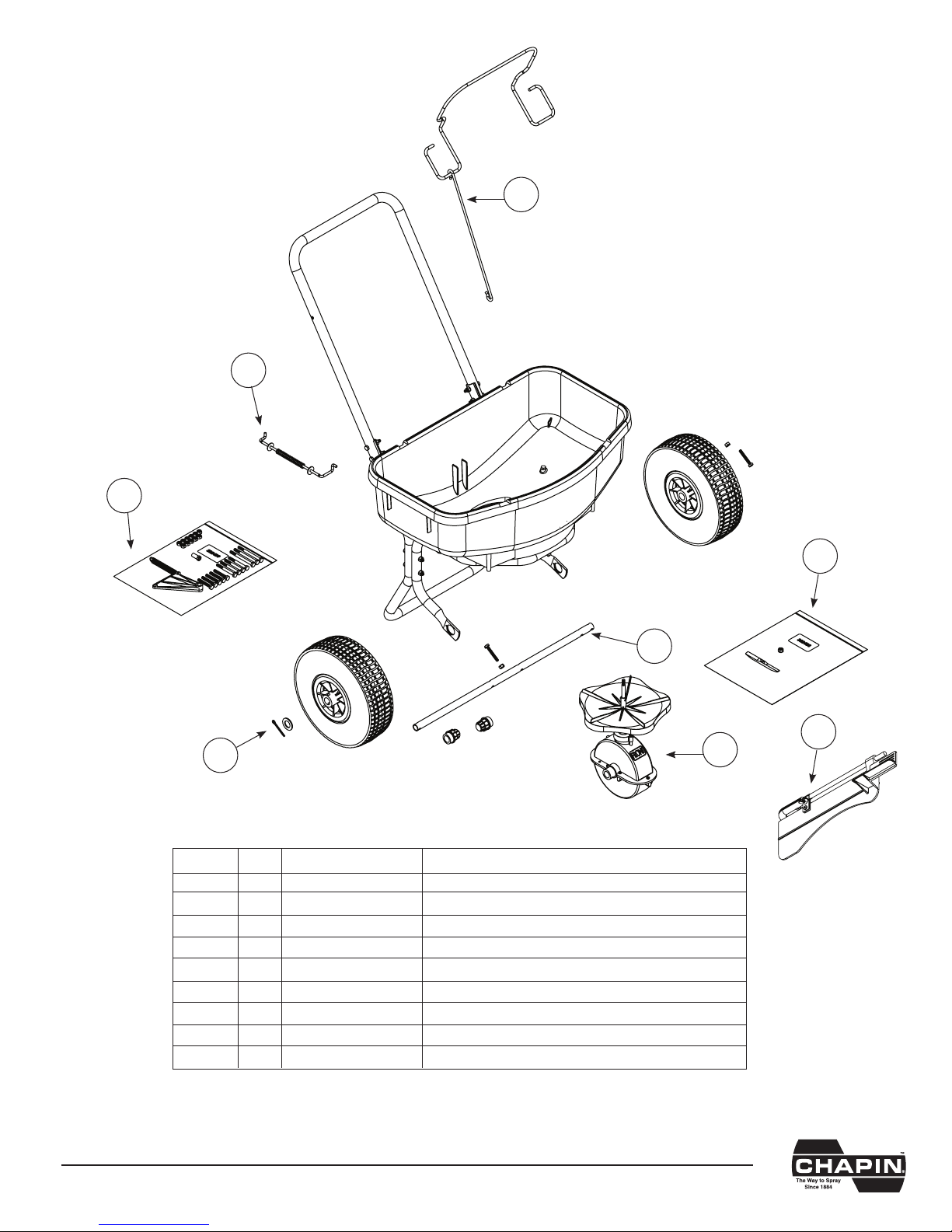

Pièces de rechange
Nº de réf. Qté Nº de pièce Description
1 1 6-9041 Bloc de la boîte à engrenages
2 1 6-9042 Arbre d’entraînement avec 2 paliers
3 1 6-9043 Bloc de l’étrier
4 1 6-9044 Roues avec matérial et instructions
5 1 6-9045 Sac de matérial
7 1 6-9055 Foreuse
9 1 6-4046 Abaissez le kit de lien
8 1 6-8236 Choisissez la cloison
* 1 6-9000 Couverture protectrice contre la pluie
1
2
3
4
5
6
7
8
