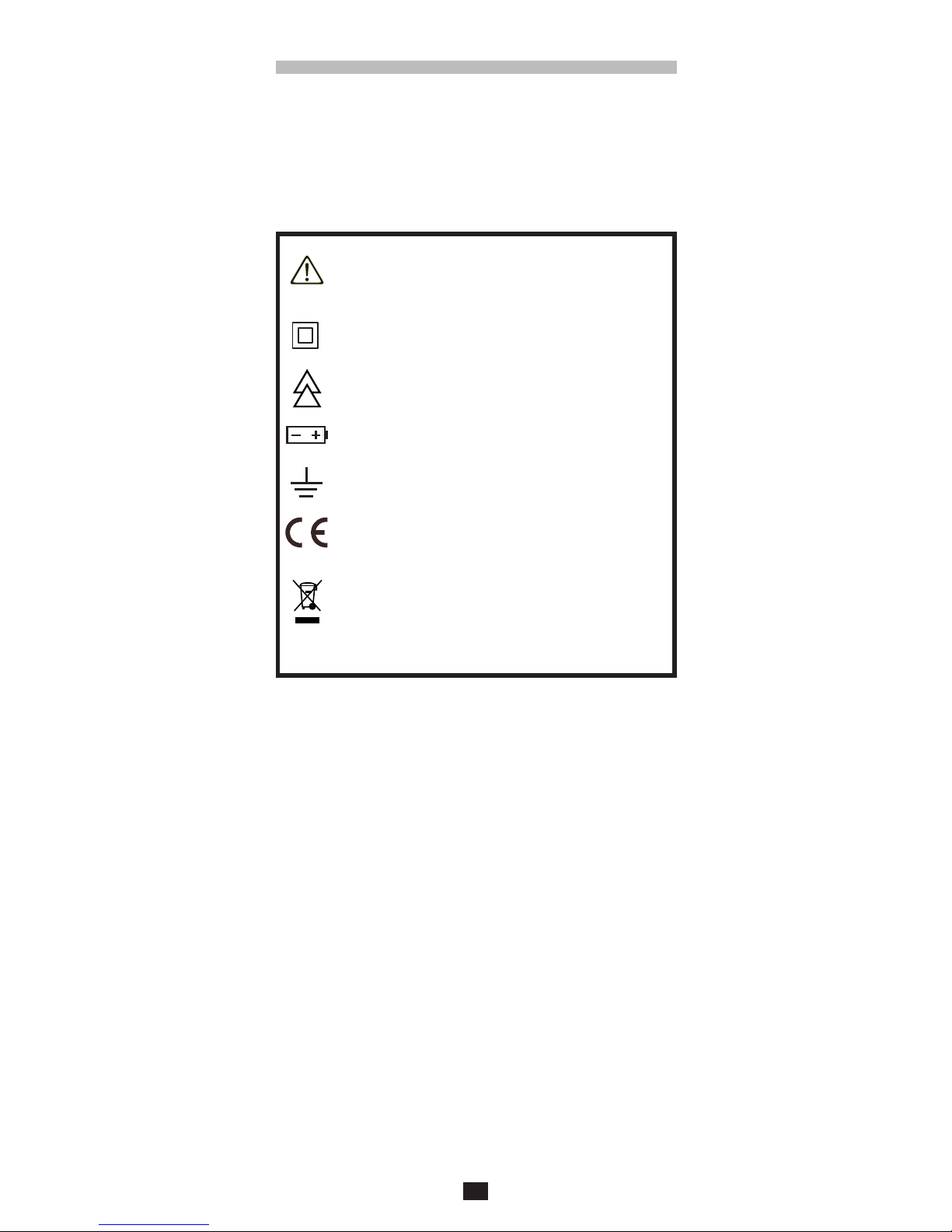

ATTENTION, risque de DANGER ! L’opérateur
doit consulter la présente notice à chaque fois
que ce symbole de danger est rencontré.
Appareil protégé par une isolation double.
Matériel approprié aux travaux sous tension.
Pile.
Terre.
Le marquage CE indique la conformité aux direc-
tives européennes, notamment DBT et CEM.
La poubelle barrée signifie que, dans l’Union
Européenne, le produit fait l’objet d’une collecte
sélective conformément à la directive DEEE
2002/96/EC : ce matériel ne doit pas être traité
comme un déchet ménager.
Définition des catégories de mesure :
La catégorie de mesure IV correspond aux mesurages
réalisés à la source de l’installation basse tension.
Exemple : arrivée d’énergie, compteurs et dispositifs de
protection.
La catégorie de mesure III correspond aux mesurages
réalisés dans l’installation du bâtiment.
Exemple : tableau de distribution, disjoncteurs, machines
ou appareils industriels fixes.
La catégorie de mesure II correspond aux mesurages
réalisés sur les circuits directement branchés à l’installation
basse tension.
Exemple : alimentation d’appareils électrodomestiques
et d’outillage portable.
English ............................................... 20
Deutsch ............................................. 38
Italiano ............................................... 56
Español ............................................. 74
Vous venez d’acquérir un détecteur de tension C.A 742 ou
C.A 742 IP2X et nous vous remercions de votre confiance.
Pour obtenir le meilleur service de votre appareil :
lisez attentivement cette notice de fonctionnement,
respectez les précautions d’emploi.

3
PRÉCAUTIONS D’EMPLOI
Cet appareil est protégé contre des tensions n’excédant pas
600 V par rapport à la terre en catégorie de mesure IV.
La protection assurée par l’appareil peut-être compromise si
celui-ci est utilisé de façon non spécifiée par le constructeur
et mettre ainsi l’utilisateur en danger.
Respectez la tension et l’intensité maximales assignées et
la catégorie de mesure. N’utilisez pas votre appareil sur des
réseaux dont la tension ou la catégorie sont supérieures à
celles mentionnées.
Respectez les conditions d’utilisation, à savoir la tempé-
rature, l’humidité, l’altitude, le degré de pollution et le lieu
d’utilisation.
Lors de la manipulation des pointes de touche, ne placez
pas vos doigts au-delà de la garde physique.
Utilisez des accessoires de branchement dont la catégorie
de mesure et la tension de service sont supérieures ou
égales à celles de l’installation mesurée.
N’utilisez pas l’appareil s’il est ouvert, détérioré ou mal
remonté, ou ses accessoires s’ils paraissent endommagés.
L’appareil doit rester propre afin de pouvoir vérifier le bon
état des isolants des cordons, boîtier et accessoires. Tout
élément dont l’isolant est détérioré (même partiellement)
doit être consigné pour réparation ou pour mise au rebut.
L’appareil est conçu pour être utilisé par du personnel
qualifié et en accord avec les règles de sécurité nationales.
Il est conseillé d’utiliser des protections individuelles de
sécurité dès que les situations environnementales d’emploi
de l’appareil l’exigent.
Toute procédure de dépannage ou de vérification métro-
logique doit être effectuée par du personnel compétent
et agréé.
SOMMAIRE
1. Présentation.................................................................4
2. Utilisation .....................................................................7
3. Caractéristiques ........................................................14
4. Maintenance ..............................................................17
5. Garantie .....................................................................18
6. Pour commander.......................................................19

4
+
COM
AC
DC
V
CAT IV
600V
Ω
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
C.A 742
SAFETY TESTER
AUTO TEST
D
D
T
-
V
A
T
Ω
1. PRÉSENTATION
1.1. C.A 742
Pointe de touche rouge. Cordon noir terminé par
une pointe de touche.
Bornes de
raccordement.
Bargraphe.
Bouton
d’auto test. Dragonne détachable.
Indicateur de
phase.
Indicateur de
tension dan-
gereuse.
Indicateur de
polarité.
Bouton de
continuité.

5
1.2. AU DOS
Lorsque l’appareil n’est pas utilisé, les pointes de touches
peuvent se ranger au dos.
Pointe de touche
rouge.
Pointe de touche
noire.
Trappe à pile.
Gardes.
Protection amovible.
1.3. C.A 742 IP2X
Voir le § 2.6.

6
1.4. FONCTIONNALITÉS
Le C.A 742 est un Détecteur De Tension (DDT) à voyants.
Il est conforme aux prescriptions de la norme IEC 61243-3.
La fonction principale du C.A 742 est la Vérification
d’Absence de Tension (VAT). Il détecte les tensions dange-
reuses, c’est à dire supérieure à la TBT (très basse tension :
50 V
ac
ou 120 V
dc
).
Ses autres fonctions sont :
Indication d’une tension comprise entre 12 et 690 V
ac
ou
750 V
dc
avec indication de la polarité.
Indication de la continuité.
Indication de la position de la phase.
Les tensions indiquées sur le C.A 742 sont des tensions
nominales. Assurez-vous qu’il sera utilisé sur des réseaux
de tensions normalisées.

7
2. UTILISATION
Cet appareil est un détecteur. Les indications qu’il fournit ne
doivent pas être utilisées à des fins de mesure.
2.1. AUTO TEST
Avant d’utiliser le C.A 742, procédez à un auto test. Il permet
de vérifier l’intégrité des cordons, le bon fonctionnement du
circuit électronique et un niveau de tension suffisant pour
les piles.

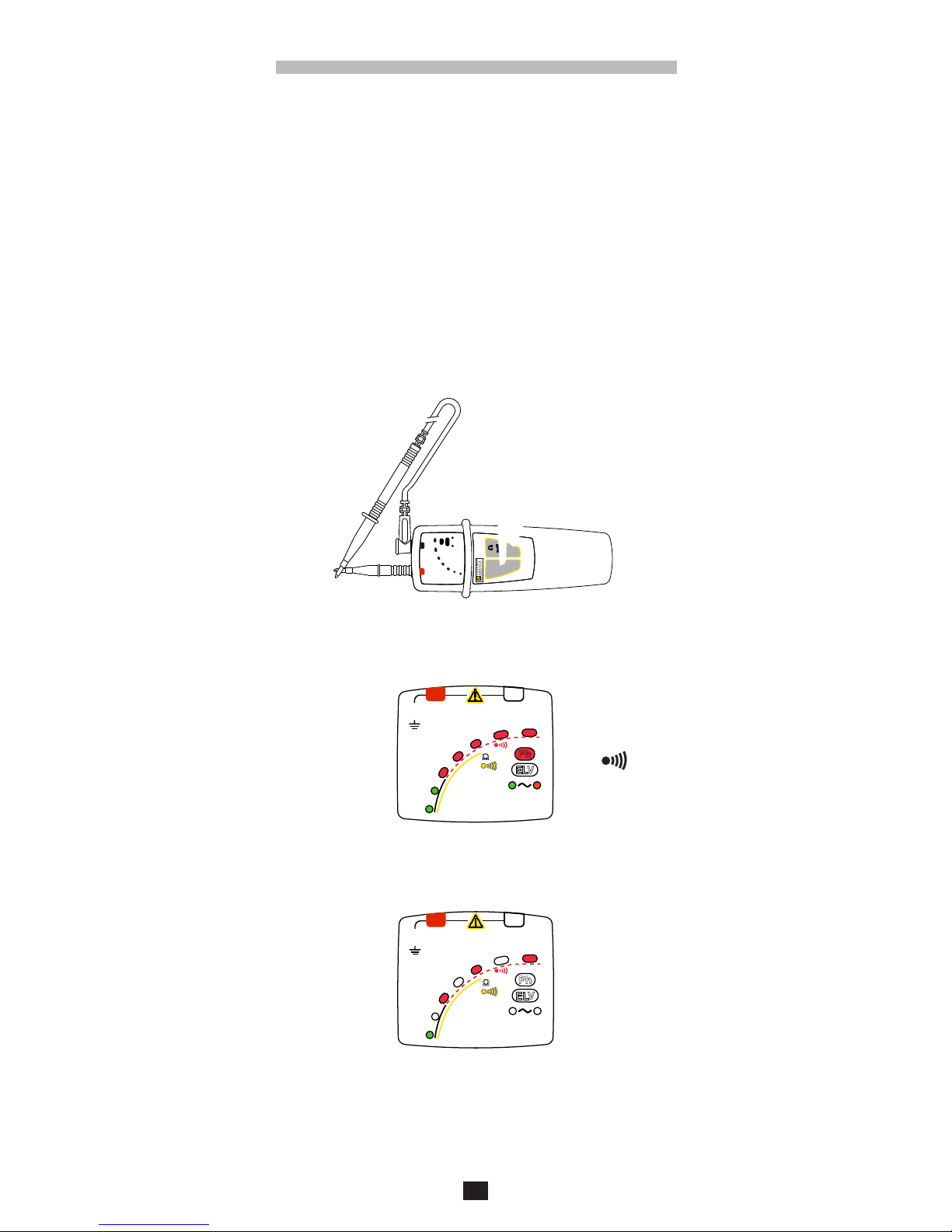

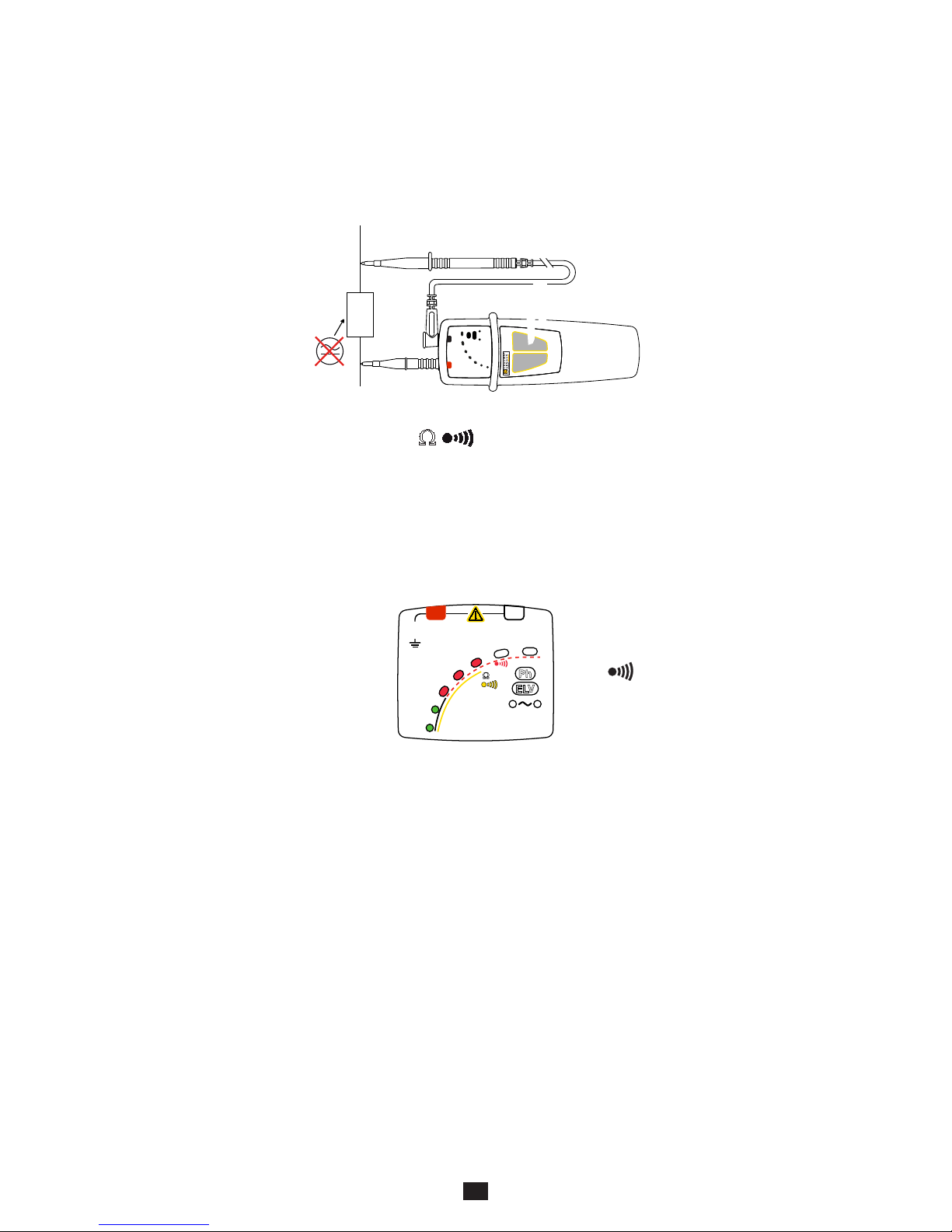

Connectez la pointe de touche rouge sur la borne +et le
cordon noir sur la borne COM.
Amenez les 2 pointes de touche en contact et appuyez sur le
bouton AUTO TEST. Maintenez l’appui autant que nécessaire.
Si tous les voyants de l’appareil sauf ELV s’allument et
que le signal sonore retentit, alors l’appareil fonctionne
correctement et peut être utilisé.
Si un voyant sur deux s’allume, c’est qu’il faut remplacer
les piles (voir § 4.2).
AUTO TEST
Ω

+
COM
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
E LV
Ph
AC
DC
V
Ω
+
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
E LV
Ph
AC
DC
V
Ω
COM

8

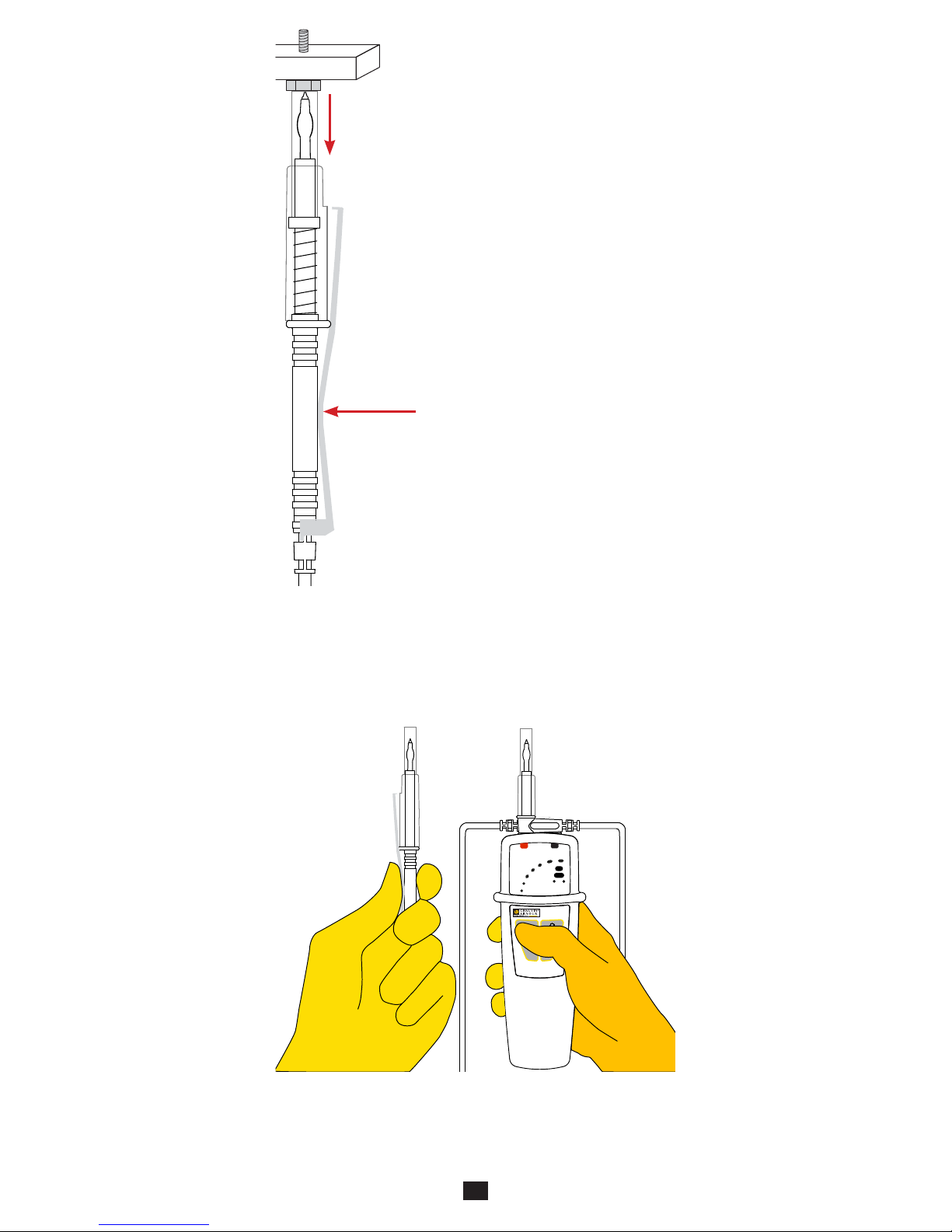

Position limite des mains.
Si un voyant sur trois s’éteint, c’est qu’il y a un problème
au niveau des cordons. Vérifiez qu’ils sont correctement
branchés et qu’ils sont bien en contact et appuyez à nou-
veau sur le bouton AUTO TEST. Si le problème persiste,
le cordon et/ou la pointe de touche doivent être remplacés.
Si aucun voyant n’est allumé, remplacez les piles (voir § 4.2).
Si le problème persiste avec des piles neuves, l’appareil est
défectueux et doit être envoyé en réparation (voir § 4.4).
Après chaque contrôle, refaites un auto test afin de valider
le bon fonctionnement de l’appareil.
Dans une atmosphère bruyante, assurez-vous de bien
entendre le signal sonore émis par l’appareil.
Remarque : Si le bouton AUTO TEST est maintenu appuyé
plus de 10 secondes alors que les pointes de
touche ne sont pas en contact, l’appareil se
met en veille.
2.2. DÉTECTION DE TENSION
Connectez la pointe de touche rouge sur la borne +et le
cordon noir sur la borne COM.
Placez vos mains derrière la garde de l’appareil et de la
pointe de touche.
Placez les pointes de touche sur l’élément à tester et main-
tenez fermement le contact.
Il n’est pas nécessaire d’allumer le C.A 742 car il se met en
route automatiquement.
+
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
E LV
Ph
COM
AC
DC
V
Ω
AUTO TEST
Ω

9
continue : les voyants s’allument pour indiquer sa valeur
et le voyant +(vert) ou le voyant - (orange) s‘allume pour
indiquer la polarité.
dangereuse (> 50 V
ac
ou 120 V
dc
) : le voyant ELV (rouge)
clignote d’autant plus rapidement que la tension présente
est élevée et l’appareil émet des bips sonores.
ELV : Extra Low Voltage ou Très Basse Tension de Sécurité
(TBT). Ce voyant redondant indique que la tension est supé-
rieure à la TBT.
Les deux premiers voyants du bargraphe sont verts pour
indiquer que la tension n’est pas dangereuse et l’appareil
n’émet pas de bip. Les suivants sont rouges et l’appareil
émet des bips.
Si le voyant ELV s’allume seul, les piles sont usées ou
absentes.

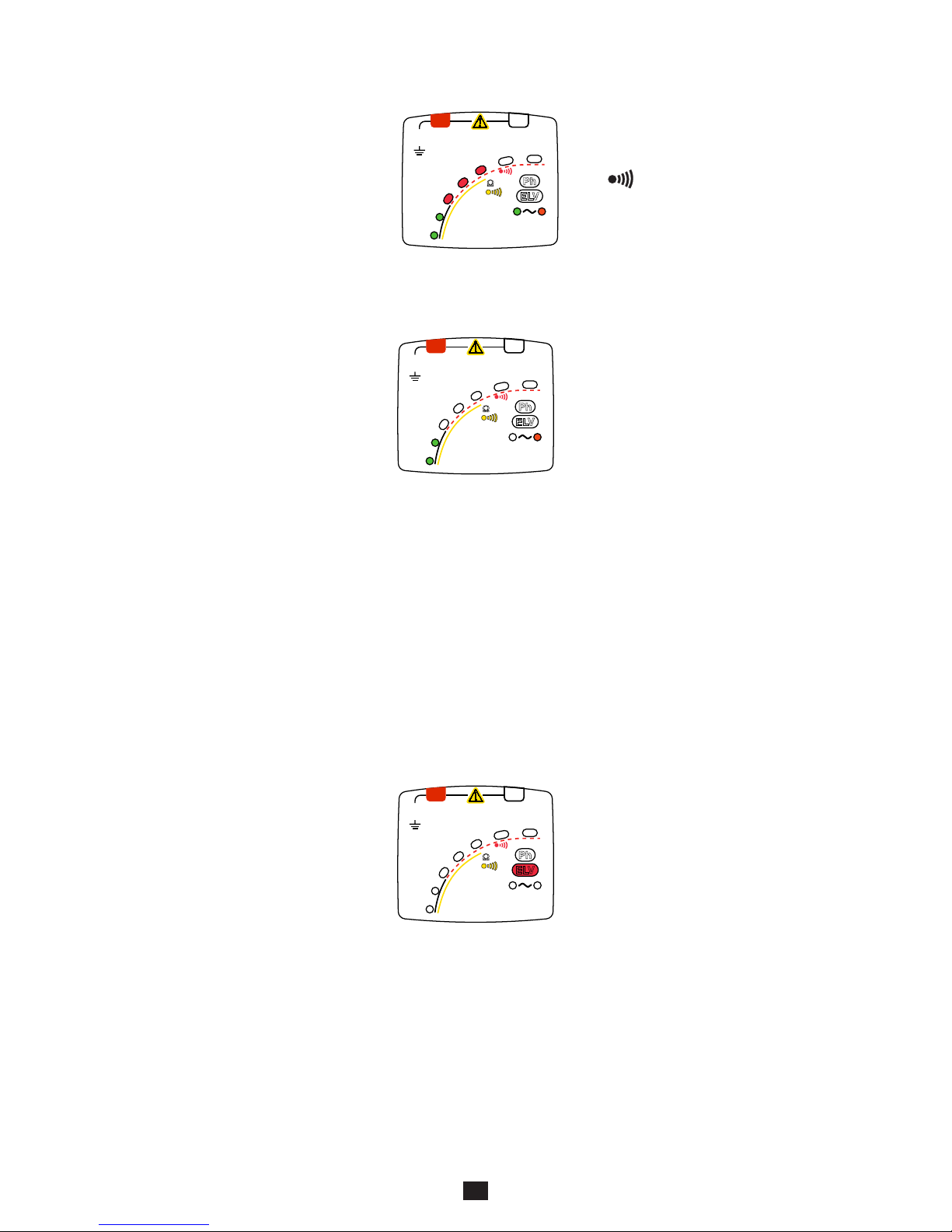

Si la tension présente est :
alternative : les voyants s’allument pour indiquer sa valeur
et les voyants +(vert) et -(orange) sont allumés.
Dans le cas d’une tension perturbatrice à proximité de
l’élément testé, l’appareil peut indiquer la présence d’une
tension de service sur l’élément testé.
Ω
+
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
E LV
AC
DC
V
COM
Ph
Ω
+
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
E LV
AC
DC
V
COM
Ph
Ω
+
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
E LV
AC
DC
V
COM
Ph

10
2.3. DÉTECTION DE CONTINUITÉ
Connectez la pointe de touche rouge sur la borne +et le
cordon noir sur la borne COM.
Placez vos mains derrière la garde de l’appareil et de la
pointe de touche.
Placez les pointes de touche sur l’élément à tester et main-
tenez fermement le contact.
Maintenez le bouton
Ω
appuyé.
Si aucune tension n’est détectée, le C.A 742 effectue un
contrôle de continuité.
Si la résistance est inférieure au seuil de continuité, les
voyants 12 à 230 clignotent successivement. L’appareil
émet un signal sonore continu.
Si la résistance est supérieure au seuil de continuité,
l’appareil n’affiche rien et n’émet aucun son.
2.4. DÉTECTION DE PHASE
Le C.A 742 effectue une détection de phase unipolaire. C’est
à dire qu’il suffit de brancher une seule pointe de touche pour
savoir si une phase est présente.
Attention : La détection de phase n’est pas une vérification
d’absence de tension.
Pour fonctionner correctement, la détection de phase doit
être utilisée sur des réseaux référencés à la terre.
Elle permet, par exemple, de savoir où se trouve la phase
sur une prise.
Connectez la pointe de touche rouge sur la borne +.
R
Ω
+
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
E LV
AC
DC
V
COM
Ph

11
Attention : ce n’est pas parce que le voyant Ph ne clignote
pas qu’il n’y a pas de tension dangereuse sur
la prise.
2.5. UTILISATION DU C.A 751 (OPTION)
Si vous avez acheté un adaptateur 2P+T, C.A 751, vous pouvez
effectuer une VAT entre la phase et le neutre sur une prise.

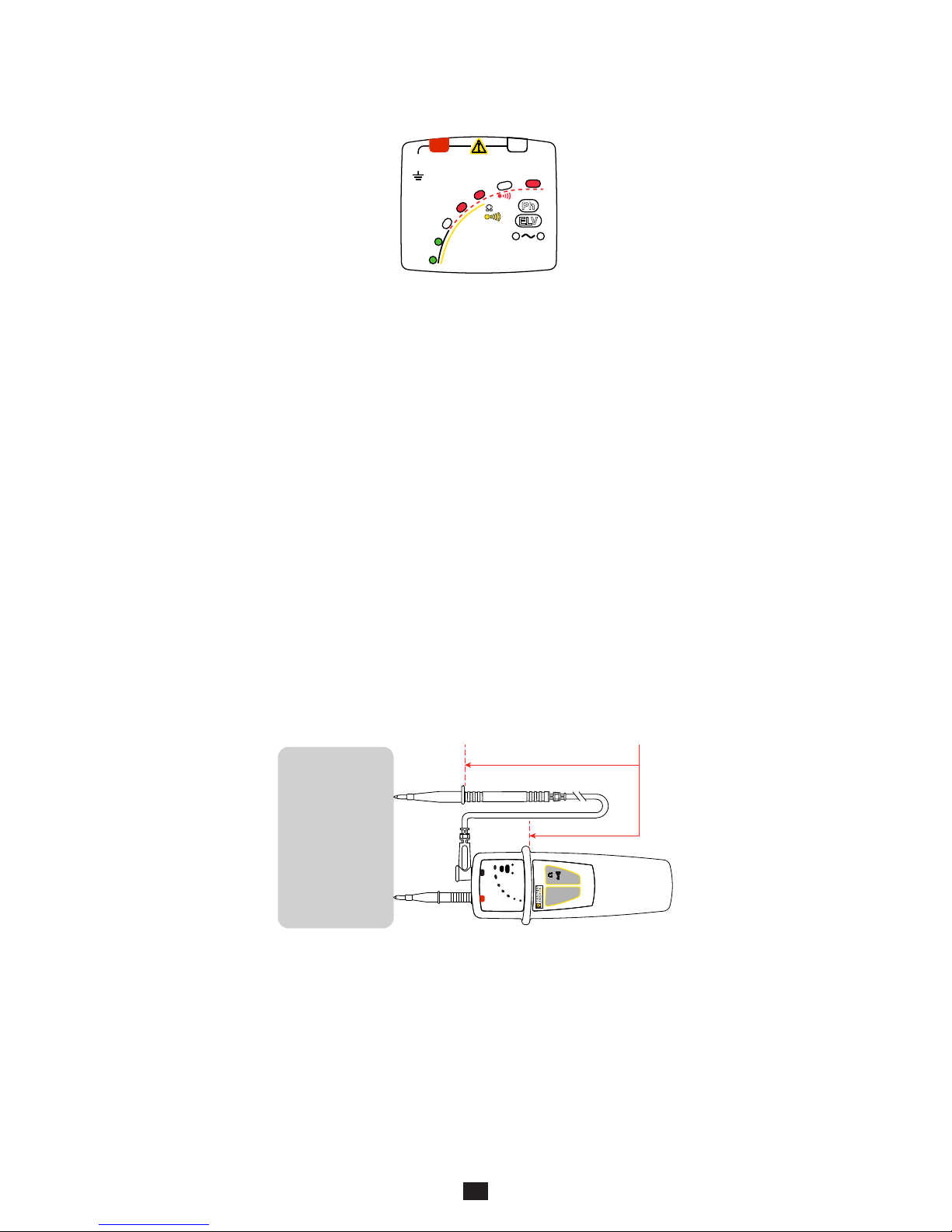

Attention : L’association du C.A 742 et du C.A 751 ramène
l’ensemble du produit à la catégorie de mesure
II 250 V.
Branchez le C.A 751 sur les bornes du C.A 742 puis reportez-
vous à la notice de fonctionnement du CA. 751.
Si la pointe de touche est bien sur la phase, le voyant Ph
(phase) clignote et l’appareil émet des bips sonores.
Placez vos mains derrière la garde de l’appareil.
Placez la pointe de touche sur l’élément à tester et maintenez
fermement le contact.
2.6. POINTES DE TOUCHE IP2X
Les cordons à pointe de touche IP2X sont livrés avec
l’appareil (C.A 742 IP2X) ou en option (C.A 742) selon le
modèle commandé.
L’utilisation d’accessoires IP2X est un élément complémen-
taire de sécurité. Ces accessoires peuvent être obligatoires
dans certains pays.
En France, les normes (NF C 18-510, UTE C 18-510) et les
décrets gouvernementaux en imposent l’usage.
AUTO TEST
Ω
Ω
+
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
E LV
AC
DC
V
COM
Ph
AUTO TEST
Ω

12
Clipsez la pointe de touche rouge au dos de l’appareil et
tenez la pointe de touche noire à la main.
Pointe de
touche noire. Pointe de
touche rouge.
Gâchettes.
Zones d’appui
pour déver-
rouillage de la
protection.

13
Pour effectuer un test, appuyez sur la
gâchette. Cela déverrouille la protection
de la pointe qui peut coulisser. Vous
pouvez ensuite l’introduire dans une prise
ou l’amener au contact de l’objet à tester.
Pour utiliser l’appareil, tenez-le dans la main, tout en
appuyant avec l’index sur la gâchette de la pointe de touche
rouge.
Tenez la pointe de touche noire dans l’autre main tout en
appuyant avec le pouce sur la gâchette.
AUTO TEST
Ω

14
3. CARACTÉRISTIQUES
3.1. CONDITIONS DE RÉFÉRENCE
Grandeur d’influence Valeurs de référence
Température 23 ± 5 °C
Humidité relative 30 à 75 % HR
Tension d’alimentation 3 ± 0,1 V
Fréquence du signal mesuré DC ou 45 à 65 Hz
Type de signal sinusoïdal
Champ électrique extérieur < 1 V/m
Champ magnétique DC extérieur < 40 A/m
3.2. CARACTÉRISTIQUES ÉLECTRIQUES
3.2.1. TENSION
Tensions nominales : 12, 24, 50, 127, 230, 400, 690 V
ac
/
V
dc
et 750 V
dc
.
Fréquence de fonctionnement : DC et 16,67 à 800 Hz.
Intensité d’entrée maximale : 3,5 mA
rms
.
Impédance d’entrée > 300 kW.
Temps de réponse < 500 ms.
Le voyant correspondant à la tension V s’allume avant que
la tension atteigne 85%V.
Si aucun voyant n’est allumé, la tension présente est < 12 V.
Le C.A 742 doit être utilisé uniquement sur des réseaux de
tensions normalisées.
Cycle de fonctionnement : 30 s (durée maximale pendant
laquelle l’appareil peut être connecté à un élément sous
tension) - 240 s (temps de repos minimal pendant lequel
le détecteur ne doit pas être connecté à un élément sous
tension).
3.2.2. CONTINUITÉ
La détection de continuité est inhibée si une tension > 1 V
est présente.
Seuil de déclenchement compris entre 100 Wet 150 W.
Courant de test ≤1 mA
Tension en circuit ouvert ≤3,3 V
3.2.3. REPÉRAGE DE PHASE
120 V
ac
< tension < 690 V
ac
pour 45 Hz ≤fréquence ≤65 Hz
400 V
ac
< tension < 690 V
ac
pour 16,67 Hz ≤fréquence < 45 Hz

15

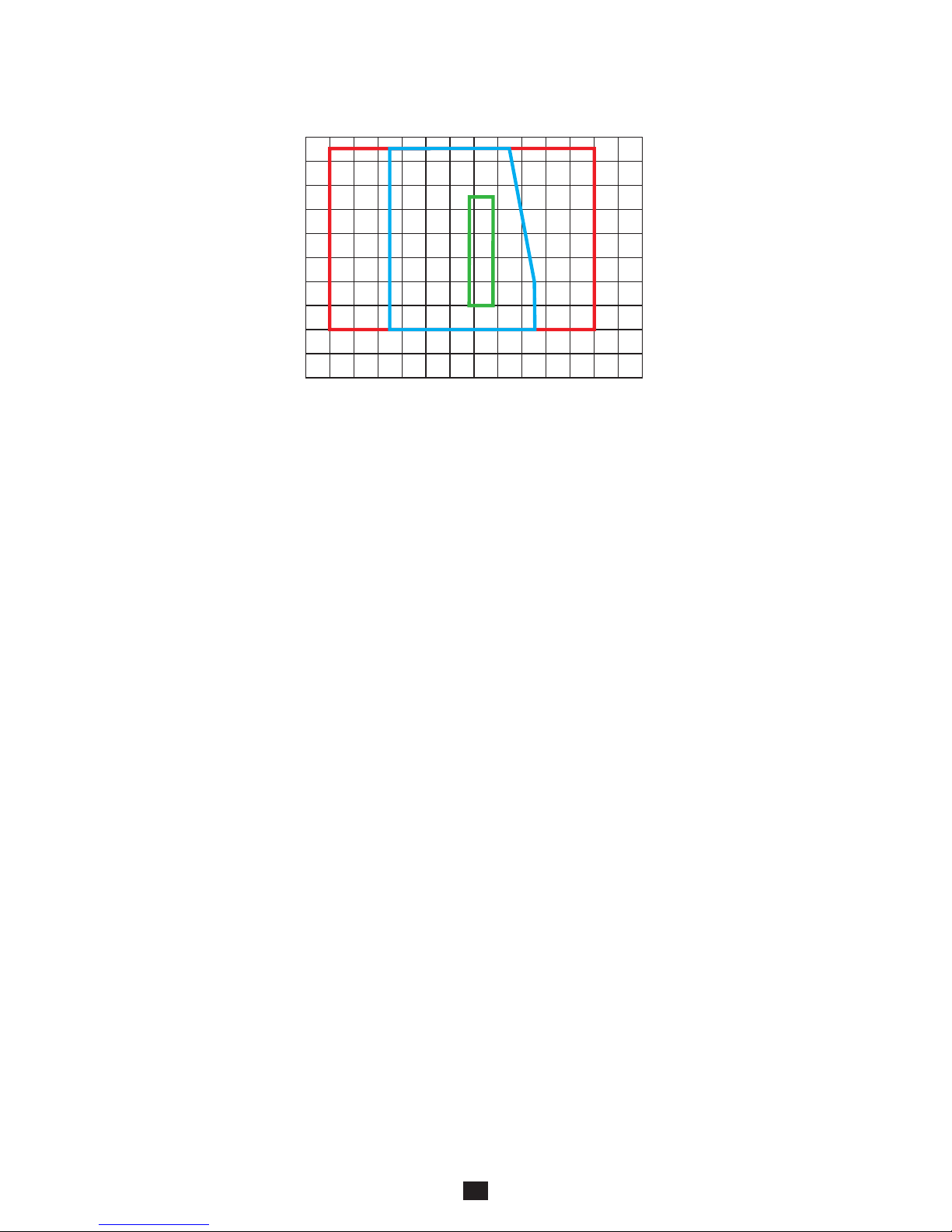

1 : Domaine de référence
2 : Domaine de fonctionnement
-15 à +45 °C et 20 à 95 % HR hors condensation.
(35°C max à 95%HR)
3 : Domaine de stockage (sans pile)
-40 à +70 °C et 20 à 95 % HR hors condensation.
En cas de non utilisation prolongée ou de stockage, retirer
les piles du boîtier.
Utilisation en intérieur et en extérieur.
Degré de pollution : 2.
Altitude : < 2000 m.
3.4. ALIMENTATION
L’alimentation du C.A 742 est réalisée par deux piles 1,5 V
alcaline (type AAA ou LR3).
L’autonomie est de 7 500 mesures de 10 secondes.
Les piles peuvent être remplacées par des accumulateurs
rechargeables, mais l’autonomie sera bien moindre.
3.5. CARACTÉRISTIQUES CONSTRUCTIVES
Dimensions (L x l x P) 163 x 64 x 40 mm
Masse environ 210 g
Cordon longueur 90 cm
Indice de protection IP 65 selon IEC 60529
IK 04 selon IEC 50102
Chute 2 mètres.
100
90
80
70
60
50
40
30
20
10
0
-50 -40 -30 -20 -10 0 10 20 30 40 50 60 70 80 90
°C
321
%HR
3.3. CONDITIONS D’ENVIRONNEMENT
L’appareil est de type N. Il doit être utilisé dans les conditions
suivantes :

16
3.6. CONFORMITÉ AUX NORMES INTER-
NATIONALES
Détecteur de tension bipolaire IEC 61243-3 Ed. 2 de 2010.
Conforme aux prescriptions de la NF C 18-510 pour le
modèle IP2X.
L’appareil est conforme selon l’IEC 61010-1, 600V CAT IV.
3.7. COMPATIBILITÉ ÉLECTROMAGNÉTIQUE
Émission et immunité en milieu industriel selon IEC 61326-1.

17
4. MAINTENANCE
Excepté les piles, l’appareil ne comporte aucune
pièce susceptible d’être remplacée par un personnel non
formé et non agréé. Toute intervention non agréée ou
tout remplacement de pièce par des équivalences risque
de compromettre gravement la sécurité.
4.1. NETTOYAGE
L’appareil doit être maintenu en parfait état de propreté.
Déconnectez tout branchement de l’appareil.
Utilisez un chiffon doux, légèrement imbibé d’eau savon-
neuse. Rincez avec un chiffon humide et séchez rapidement
avec un chiffon sec ou de l’air pulsé. N’utilisez pas d’alcool,
de solvant ou d’hydrocarbure.
4.2. REMPLACEMENT DES PILES
Si, lors de l’auto test, seule la moitié des voyants s’allume,
vous devez remplacer les piles.
Déconnectez tout branchement de l’appareil.
A l’aide d’un tournevis, dévissez les deux vis imperdables
de la trappe à pile située au dos de l’appareil.
Retirez les piles usagées et remplacez-les par deux piles
neuve (piles 1,5 V alcaline de type AAA ou LR3).
Refermez la trappe à pile et assurez-vous de sa fermeture
complète et correcte.
Revissez les deux vis.
Les piles et les accumulateurs usagés ne doivent
pas être traités comme des déchets ménagers.
Rapportez-les au point de collecte approprié pour
le recyclage.

18
5. GARANTIE
Notre garantie s’exerce, sauf stipulation expresse, pendant
douze mois après la date de mise à disposition du matériel.
L’extrait de nos Conditions Générales de Vente sera com-
muniqué sur demande.
La garantie ne s’applique pas suite à :
une utilisation inappropriée de l'équipement ou à une
utilisation avec un matériel incompatible ;
des modifications apportées à l'équipement sans l'autori-
sation explicite du service technique du fabricant ;
des travaux effectués sur l'appareil par une personne non
agréée par le fabricant ;
une adaptation à une application particulière, non prévue
par la définition du matériel ou non indiquée dans la notice
de fonctionnement ;
des dommages dus à des chocs, chutes ou inondations.

19
6. POUR COMMANDER
Détecteur de tension C.A 742
Livré sous blister avec :
une pointe de touche rouge Ø 2 mm,
un cordon noir terminé par une pointe de touche Ø 2 mm,
une dragonne,
deux piles alcaline AAA ou LR3,
une notice de fonctionnement 5 langues,
un certificat de vérification.
Détecteur de tension C.A 742 IP2X
Livré sous blister avec :
un cordon noir de 90 cm et un cordon rouge de 25 cm
terminés par une pointe IP2X Ø 4 mm,
une dragonne,
deux piles alcaline AAA ou LR3,
une notice de fonctionnement 5 langues,
un certificat de vérification.
6.1. ACCESSOIRES ET RECHANGES
Pointe de touche rouge Ø 2 mm
Cordon noir avec pointe de touche Ø 2 mm
Cordons noir et rouge de 1,5 m à pointe IP2X Ø 4 mm
Cordons noir et rouge de 1,5 m à pointe IP2X Ø 2 mm
Cordon noir 90 cm et cordon rouge 25 cm à pointe de
IP2X Ø 4 mm
Sacoche de transport
Adaptateur 2P+T, C.A 751
Pour les accessoires et les rechanges, consultez notre site
internet :
www.chauvin-arnoux.com

20
WARNING, risk of DANGER! The operator must
refer to these instructions whenever this danger
symbol appears.
Equipment protected by double insulation.
Equipment suitable for live work.
Battery.
Earth.
The CE marking indicates conformity with
European directives, in particular LVD and EMC.
The rubbish bin with a line through it indicates that,
in the European Union, the product must undergo
selective disposal in compliance with Directive
WEEE 2002/96/EC. This equipment must not be
treated as household waste.
Definition of measurement categories:
Measurement category IV corresponds to measurements
taken at the source of low-voltage installations.
Example: power feeders, counters and protection devices.
Measurement category III corresponds to measurements
on building installations.
Example: distribution panel, circuit-breakers, machines
or fixed industrial devices.
Measurement category II corresponds to measurements
taken on circuits directly connected to low-voltage instal-
lations.
Example: power supply to domestic electrical appliances
and portable tools.
Thank you for purchasing a C.A 742 or a C.A 742 IP2X
voltage detector.
For best results from your instrument:
read these operating instructions carefully,
comply with the precautions for use.
ENGLISH
