FR - Notice de fonctionnement
GB - User’s manual
PSD 1
pH MÈTRE / pH METER

Français
2 pH Mètre PSD 1
Vous venez d’acquérir un pH Mètre PSD 1et nous vous remercions de votre
confiance.
Pour obtenir le meilleur service de votre appareil :
•lisez attentivement cette notice de fonctionnement,
•respectez les précautions d’emploi
SIGNIFICATION DES SYMBOLES UTILISÉS
ATTENTION, risque de DANGER ! L’opérateur doit
consulter la présente notice à chaque fois que ce
symbole de danger est rencontré.
Le marquage CE indique la conformité aux directives
européennes, notamment DBT et CEM.
La poubelle barrée signifie que, dans l’Union
Européenne, le produit fait l’objet d’une collecte
sélective conformément à la directive DEEE
2002/96/EC : ce matériel ne doit pas être traité
comme un déchet ménager.

Français
pH Mètre PSD 1 3
SOMMAIRE
1. CARACTÉRISTIQUES TECHNIQUES.....................................................................4
2. DESCRIPTION .............................................................................................................5
2.1 FACE SUPÉRIEURE ................................................................................................5
2.2 FACE ARRIÈRE .......................................................................................................6
2.3 FACE INFÉRIEURE.................................................................................................6
3. UTILISATION...............................................................................................................7
3.1 BRANCHEMENT ET MISE EN MARCHE..............................................................7
3.2 RÉGLAGES ET MESURES DU pH..........................................................................7
3.2.1 CORRECTION MANUELLE DE TEMPÉRATURE.....................................7
3.2.2 TARAGE ET RÉGLAGE DE L’ÉCHELLE DE pH :....................................7
3.3 SORTIE ENREGISTREUR (0-5V) ...........................................................................8
4. DIFFÉRENTES ANOMALIES POSSIBLES .............................................................8
5. RÈGLES DE SÉCURITÉ.............................................................................................9
6. MAINTENANCE.........................................................................................................10
6.1 NETTOYAGE .........................................................................................................10
6.2 VÉRIFICATION MÉTROLOGIQUE .....................................................................10
6.3 RÉPARATIONS......................................................................................................10
7. POUR COMMANDER...............................................................................................11
7.1 ÉTAT DE LIVRAISON...........................................................................................11

Français
4 pH Mètre PSD 1
1. CARACTÉRISTIQUES TECHNIQUES
Affichage à cristaux liquides 2000 points
Gamme 0,00 à 14,00 pH
Précision ± 1%
Compensation manuelle de
température 0 à 100°C
Température d’utilisation 0-50°C
Altitude limite 2000m
Humidité 5 à 80% à 35°C
Classe de pollution Catégorie 2
Catégorie d’utilisation 2
CONFORMITÉ AUX NORMES :
Sécurité Avec l’alimentation livrée : NF EN 61010-1
Conditions d’environnement normales
(utilisation en intérieur)
CEM NF EN 61326 appareil de classe B,
fonctionnement discontinu.
Consommation 0,5W
Dimensions 155 x 90 x 41 mm
Poids 200g
Le PSD 1 est fourni avec un bloc d’alimentation :
Alimentation 230V 50-60Hz
Sortie 9V
Le PSD 1 ne peut fonctionner qu’en courant continu.

Français
pH Mètre PSD 1 5
2. DESCRIPTION

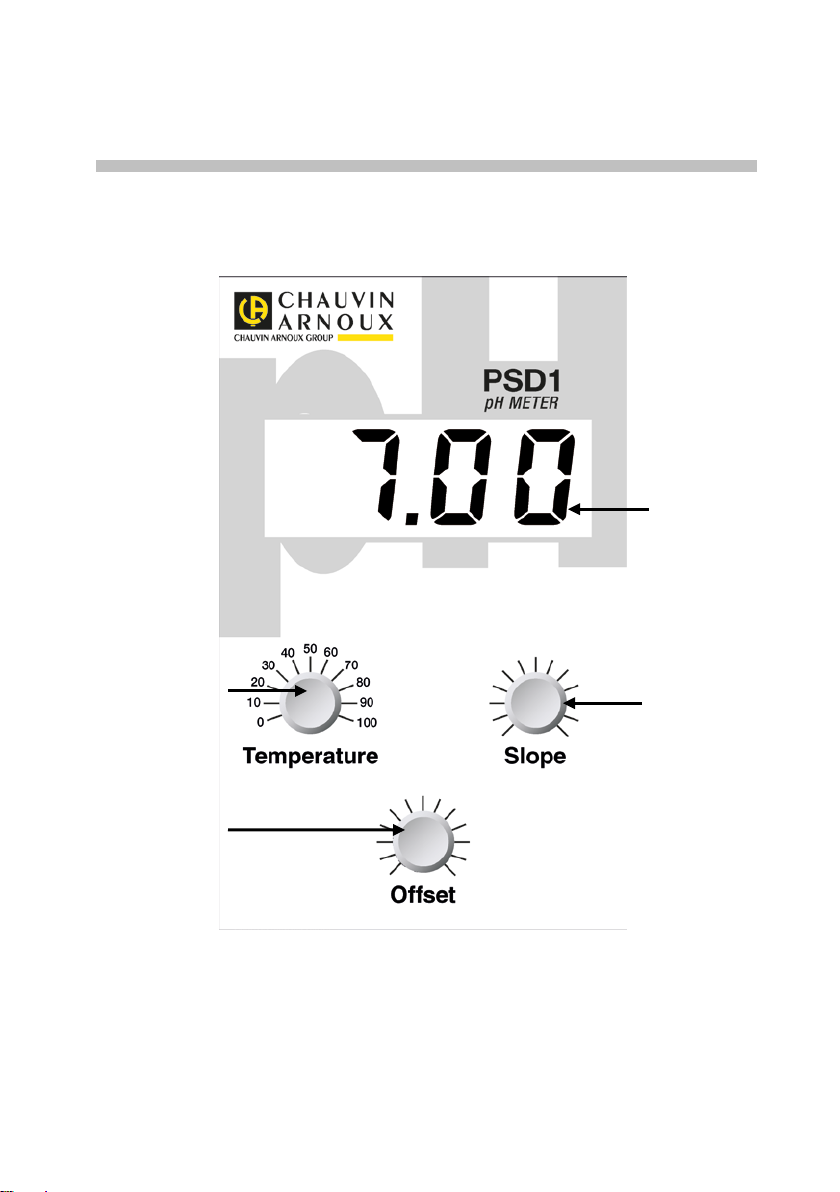

2.1 FACE SUPÉRIEURE
Bouton de réglage
de la température
Bouton de réglage
du tarage (pH 7)
Affichage à
cristaux liquides
Bouton de réglage
de l’échelle (pH≠7)

Français
6 pH Mètre PSD 1
2.2 FACE ARRIÈRE
Bornes 4mm pour sortie enregistreur
2.3 FACE INFÉRIEURE
Étiquette d’identification
Noire ㊀
Fiche BNC pour
électrode pH
Rouge
⊕
Prise du bloc
d’alimentation

Français
pH Mètre PSD 1 7
3. UTILISATION
3.1 BRANCHEMENT ET MISE EN MARCHE
Déballer l’appareil, le bloc d’alimentation et le manuel d’utilisation.
Connecter l’électrode de pH sur la fiche BNC, située à l’arrière de l’appareil.
Brancher le bloc d’alimentation dans la prise d’alimentation.
(Le PSD1 doit être utilisé uniquement avec le bloc d’alimentation fourni).
3.2 RÉGLAGES ET MESURES DU PH
3.2.1 CORRECTION MANUELLE DE TEMPERATURE
Relever la température de l’échantillon à analyser.
Amener le repère du bouton « Température » à la température du milieu à
analyser ou de la solution tampon.
Remarque : Idéalement, les solutions tampons utilisées pour l’étalonnage de la
chaîne de mesure (pH mètre-électrode) doivent être à cette température.
3.2.2 TARAGE ET REGLAGE DE L’ECHELLE DE PH :
3.2.2.1 Vérifications / précautions concernant les électrodes :
Avant chaque opération de mesure de pH, s’assurer que :
La boule de verre de l'électrode ne contient pas de bulle d'air.
L'électrode de référence à électrolyte liquide est correctement remplie
avec une solution de chlorure de potassium de concentration adéquate
(KCl 1 mol.L-1).Le bouchon de l'orifice de remplissage de l'électrode de
référence est ouvert.
L’électrode est bien branchée.
3.2.2.2 Étalonnage :
Exemple : Utilisation de solutions tampon pH4 et pH7.
Rincer l'électrode à l'eau distillée.
Plonger l'électrode dans la solution tampon de pH7 (toujours en premier)
Lorsque le signal est stabilisé, à l'aide du bouton " Offset " amener la
valeur affichée à 7.00
Rincer l'électrode à l'eau distillée.

Français
8 pH Mètre PSD 1
Plonger l'électrode dans une solution tampon pH4.
Lorsque le signal est stabilisé, à l'aide du bouton " Slope " amener la
valeur à 4.00
Rincer l'électrode à l'eau distillée.
Plonger l'électrode dans le milieu à analyser.
3.3 SORTIE ENREGISTREUR (0-5V)
La sortie enregistreur se trouve sur la face arrière de l’appareil.
Bornes noire (-) et rouge (+) pour fiche banane 4mm.
Correspondance : pH 0-14 pH
Sortie enregistreur 0-5000mV (0-5V)
4. DIFFÉRENTES ANOMALIES POSSIBLES
ANOMALIES CONSEILS
Pas d’affichage Vérifier l’alimentation 230V
Vérifier le branchement du bloc d’alimentation
dans la prise alimentation.
Pas de stabilisation du pH quelle que
soit la solution mesurée.
Vérifier que l’électrode de pH est correctement
immergée (pont d’écoulement, boule de verre).
Vérifier le branchement de cette électrode.
L’appareil indique une valeur proche
de 7,00 quel que soit le pH Vérifier l’état de l’électrode de pH (boule de verre)
Changer l’électrode de pH.
Lors de l’étalonnage dans la solution
tampon pH7, impossibilité d’amener
l’affichage à la valeur 7.00
Potentiomètre Offset en butée.
Vérifier le niveau de l’électrolyte de référence.
Changer l’électrolyte de l’électrode de référence
KCl 1 mol.L-1 (si électrolyte liquide).
Lors de l’étalonnage dans la solution
tampon pH4 ou pH9, impossibilité
d’amener l’affichage aux valeurs 4.00
et 9.00 respectivement.
Potentiomètre Slope en butée.
Vérifier la position du potentiomètre de
température.
Nettoyer l’électrode en la plongeant quelques
heures dans une solution diluée d’acide
chlorhydrique HCl (0,1 mol.L-1).

Français
pH Mètre PSD 1 9
5. RÈGLES DE SÉCURITÉ
L’alimentation secteur doit respecter les caractéristiques : 230V ± 10% et
50-60Hz 5W.
L’intérieur de l’appareil doit toujours être maintenu propre et sec.
Si l’appareil est utilisé d’une façon qui n’est pas conforme aux
spécifications, la protection assurée par l’appareil peut être compromise.
Débrancher l’appareil avant toute ouverture du boîtier.
Le bloc d’alimentation tient lieu de sectionneur de tension.
Le pH mètre PSD 1 est destiné à des personnes connaissant les bonnes
pratiques de laboratoire. Si le PSD 1 n’est pas utilisé conformément à
ces instructions d’utilisation, la protection offerte par le matériel peut être
réduite.
Le fonctionnement de l’appareil peut présenter des perturbations de
fonctionnement sous l’effet de champs électriques rayonnés ou
d’émissions conduites.
L’appareil ne doit pas être utilisé dans le cadre d’un fonctionnement
permanent sans contrôle humain.
Cet appareil produit, utilise et peut émettre une énergie sous forme de
radio fréquence et s’il n’est pas installé et utilisé conformément à la
notice d’utilisation, il peut causer des interférences avec les
communications radio.
Dans une zone résidentielle, l’utilisateur de ce matériel causera
probablement des interférences, auquel cas, l’utilisateur devra à ses
propres frais, prendre toutes les mesures requises pour remédier à
l’interférence.

Français
10 pH Mètre PSD 1
6. MAINTENANCE
L’instrument ne comporte aucune pièce susceptible d’être
remplacée par un personnel non formé et non agréé. Toute intervention non
agréée ou tout remplacement de pièce par des équivalences risque de
compromettre gravement la sécurité.
6.1 NETTOYAGE
Utilisez un chiffon humidifié avec de l’eau propre ou avec un détergent neutre
pour essuyer l’émetteur, et utilisez ensuite un chiffon sec pour l’essuyer de
nouveau.
N’utilisez de nouveau l’appareil que lorsqu’il est complètement sec.
6.2 VÉRIFICATION MÉTROLOGIQUE
Comme tous les appareils de mesure ou d’essais, une vérification
périodique est nécessaire.
Nous vous conseillons une vérification annuelle de cet appareil. Pour les
vérifications et étalonnages, adressez- vous à nos laboratoires de métrologie
accrédités (renseignements et coordonnées sur demande) ou à l’agence de votre
pays.
6.3 RÉPARATIONS
Pour les réparations sous garantie et hors garantie, contactez votre agence
commerciale Chauvin Arnoux la plus proche ou votre centre technique régional
Manumesure qui établira un dossier de retour et vous communiquera la
procédure à suivre.
Coordonnées disponibles sur notre site : http://www.chauvin-arnoux.com ou par
téléphone aux numéros suivants : 02 31 64 51 55 (centre technique
Manumesure), 01 44 85 44 85 (Chauvin Arnoux).
Pour les réparations hors de France métropolitaine, sous garantie et hors
garantie, retournez l’appareil à votre agence Chauvin Arnoux locale ou à votre
distributeur.

Français
pH Mètre PSD 1 11
7. POUR COMMANDER
7.1 ÉTAT DE LIVRAISON
•1pH Mètre PSD 1
•1 notice de fonctionnement
•2 solutions tampon pH
•1 alimentation 9V
Le tout conditionné dans une boîte en carton.

English
12 PSD 1 pH Meter
Thank you for purchasing your PSD 1 pH Meter.
For best results with your device:
•Read these operating instructions carefully,
•Observe the precautions of use.
MEANINGS OF THE SYMBOLS USED
WARNING, risk of DANGER! The operator must refer to
this user’s manual whenever this danger symbol appears.
The CE marking indicates conformity with European
directives, in particular LVD and EMC.
The rubbish bin with a line through it indicates that, in the
European Union, the product must undergo selective
disposal in compliance with Directive WEEE 2002/96/EC.
This equipment must not be treated as household waste.

English
PSD 1 pH Meter 13
CONTENTS
1. TECHNICAL CHARACTERISTICS........................................................................14
2. DESCRIPTION ...........................................................................................................15
2.1 TOP..........................................................................................................................15
2.2 REAR PANEL .........................................................................................................16
2.3 BOTTOM ................................................................................................................16
3. USE...............................................................................................................................17
3.1 CONNECTION AND STARTING UP....................................................................17
3.2 ADJUSTMENTS AND MEASUREMENTS OF THE pH.......................................17
3.2.1 MANUAL TEMPERATURE CORRECTION..............................................17
3.2.2 CALIBRATION AND ADJUSTMENT OF THE pH SCALE.......................17
3.3 RECORDER OUTPUT (0-5V) ................................................................................18
4. VARIOUS POSSIBLE PROBLEMS.........................................................................18
5. SAFETY RULES.........................................................................................................19
6. MAINTENANCE.........................................................................................................20
6.1 CLEANING.............................................................................................................20
6.2 METROLOGICAL CHECK....................................................................................20
6.3 REPAIRS.................................................................................................................20
7. TO ORDER..................................................................................................................21
7.1 DELIVERY CONDITION.......................................................................................21

English
14 PSD 1 pH Meter
1. TECHNICAL CHARACTERISTICS
2000-point liquid crystal display
Range 0.00 to 14.00 pH
Accuracy ± 1%
Manual temperature compensation 0 to 100°C
Temperature of use 0-50°C
Maximum altitude 2000m
Humidity 5 to 80% at 35°C
Pollution class Category 2
Category of use 2
COMPLIANCE WITH STANDARDS:
Safety With the power supply provided:
EN 61010-1.
Normal environmental conditions
(indoor use)
CEM EN 61326, class B instrument,
intermittent operation.
Consumption 0.5W
Dimensions 155 x 90 x 41 mm
Weight 200g
The PSD 1 is provided with a power supply unit:
Power supply 230V 50-60Hz
Output 9V
The PSD 1 can operate only on DC.

English
PSD 1 pH Meter 15
2. DESCRIPTION
2.1 TOP
Temperature
adjustment knob
Calibration
adjustment knob
(pH 7)
Liquid crystal
display units
Scale adjustment
knob (pH≠7)

English
16 PSD 1 pH Meter
2.2 REAR PANEL
4mm terminals for recorder output
2.3 BOTTOM
Identification label
Black ㊀
BNC connector for
pH electrode
Red
⊕
Power input

English
PSD 1 pH Meter 17
3. USE
3.1 CONNECTION AND STARTING UP
Unpack the instrument, the power supply unit and the operating manual.
Connect the pH electrode to the BNC connector on the back of the instrument.
Connect the power supply unit to the “power supply” connector.
(The PSD1 must be used only with the power supply unit provided).
3.2 ADJUSTMENTS AND MEASUREMENTS OF THE pH
3.2.1 MANUAL TEMPERATURE CORRECTION
Note the temperature of the sample to be analyzed.
Set the mark on the "Temperature" knob to the temperature of the medium to be
analyzed or of the buffer solution.
Remark: Ideally, the buffer solutions used to calibrate the measurement system
(pH meter-electrode) should be at this same temperature.
3.2.2 CALIBRATION AND ADJUSTMENT OF THE pH SCALE
3.2.2.1 Checks/precautions concerning the electrodes:
Before each pH measurement operation, make sure that:
the glass bulb of the electrode does not contain any air bubble,
the liquid electrolyte reference electrode is correctly filled with a
potassium chloride solution of the right concentration (KCl, 1 mol.L-1),
the plug of the filling orifice of the reference electrode is open,
the electrode is correctly connected.
3.2.2.2 Calibration:
Example: Use of pH4 and pH7 buffer solutions.
Rinse the electrode in distilled water.
Immerse the electrode in the pH7 buffer solution (always first).
When the signal stabilizes, use the "Offset" knob to adjust the value
displayed to 7.00
Rinse the electrode in distilled water.
Immerse the electrode in a pH4 buffer solution.

English
18 PSD 1 pH Meter
When the signal stabilizes, use the "Slope" knob to adjust the reading to
4.00
Rinse the electrode in distilled water.
Immerse the electrode in the medium to be analyzed.
3.3 RECORDER OUTPUT (0-5V)
The recorder output is on the back of the instrument.
Black (-) and red (+) terminals for insulated 4mm banana plugs.
Correspondence:
pH 0-14 pH
Recorder output 0-5000mV (0-5V)
4. VARIOUS POSSIBLE PROBLEMS
PROBLEM ADVICE
No display Check the 230V supply.
Check the connection of the power supply unit to
the power connector.
The pH fails to stabilize in all solutions
measured.
Check that the pH electrode is correctly immersed
(reference jonction, glass bulb).
Check the connection of this electrode.
The instrument indicates 7 whatever
the pH.
Check the condition of the pH electrode (glass
bulb).
Replace the pH electrode.
During calibration in the pH7 buffer
solution, impossible to adjust the
display to 7.00
Offset potentiometer at stop.
Check the level of the reference electrolyte.
Replace the electrolyte of the 1 mol.L-1 kCl
reference electrode (if liquid electrolyte).
During calibration in the pH4 or pH9
buffer solution, impossible to adjust
the display to 4.00 and 9.00,
respectively.
Slope potentiometer at stop.
Check the position of the temperature
potentiometer.
Clean the electrode by dipping it a few times in a
dilute hydrochloric acid solution (0.1 mol.L-1 HCl).

English
PSD 1 pH Meter 19
5. SAFETY RULES
The mains supply must have the following characteristics: 230V ±10%
50-60Hz-5W.
The interior of the instrument must always be kept clean and dry.
If the instrument is used in a way not in conformity with the
specifications, the protection provided by the instrument may be
impaired.
Disconnect the instrument before opening the housing.
The power supply unit serves as voltage disconnect device.
The PSD 1 pH-meter is designed for people familiar with good laboratory
practice. If the PSD 1 is not used in accordance with these operating
instructions, the protection provided by the equipment may be impaired.
The operation of the instrument can be perturbed by radiated electric
fields or conducted emissions.
The instrument must not be used in a context requiring permanent
operation without human supervision.
This instrument produces, uses, and can emit RF energy, and if not
installed and used in accordance with the operating instructions, it can
interfere with radio communications.
In a residential area, the user of this equipment will probably cause
interference, in which case the user must, at his/her own expense, do
everything necessary to remedy the interference.

English
20 PSD 1 pH Meter
6. MAINTENANCE
The instrument contains no parts that can be replaced other than by
trained and accredited personnel. Any unauthorized repair or replacement
of a part by an "equivalent" may gravely impair safety.
6.1 CLEANING
Use a cloth moistened with clean water or a neutral detergent to wipe the
instrument, then wipe with a dry cloth.
Do not use the instrument again until it is completely dry.
6.2 METROLOGICAL CHECK
Like all measuring or testing devices, the instrument must be checked
regularly.
This instrument should be checked at least once a year. For checking and
calibration, contact one of our accredited metrology laboratories (information and
contact details available on request), at our Chauvin Arnoux subsidiary or the
branch in your country.
6.3 REPAIRS
For all repairs before or after expiry of warranty, please return the device to your
distributor.
