Chauvin Arnoux C.A 6549 User manual

1
■■
■■
■MÉGOHMMÈTRE
■■
■■
■MEGOHMMETER
■■
■■
■MEGOHMMETER
■■
■■
■MEGAOHMMETRO
■■
■■
■MEGAÓHMETRO
C.A 6549
FRANCAIS
ENGLISH
DEUTSCH
ITALIANO
ESPAÑOL
Mode d'Emploi
User's manual
Bedienungsanleitung
Libretto d'Istruzioni
Manual de Instrucciones

2
English.............................................................................................................................48
Deutsch...............................................................................................................................94
Italiano.................................................................................................................................140
Español.........................................................................................................................186
Signification du symbole
ATTENTION ! Consulter la notice de fonctionnement avant d'utiliser l'appareil.
Dans la présente notice de fonctionnement, les instructions précédées de ce symbole,
si elles ne sont pas bien respectées ou réalisées, peuvent occasionner un accident
corporel ou endommager l'appareil et les installations.
Signification du symbole
Cet appareil est protégé par une isolation renforcée.Il ne nécessite pas de raccordement
à la borne de terre de protection pour assurer la sécurité électrique.
Signification du symbole
ATTENTION ! Risque de choc électrique.
La tension des parties repérées par ce symbol est susceptible d'être ≥120VDC. Pour
des raisons de sécurité, ce symbole s'allume sur l'afficheur dès qu'une tension est
générée.
Vous venez d'acquérir un mégohmmètre C.A 6549 et nous vous remercions de votre confiance.
Pour obtenir le meilleur service de votre appareil :
- lisez attentivement cette notice de fonctionnement,
- respectez les précautions d'emploi.
PRECAUTIONS D’EMPLOI
■Respectez les conditions d'utilisation : température, humidité, altitude, degré de pollution et lieu
d'utilisation.
■Cetinstrument peut-êtreutilisé directementsur desinstallations dontla tensionde service n'excède
pas 1000V par rapport à la terre (catégorie de mesure III) ou sur des circuits, dérivés du réseau et
protégésounondérivésduréseau(catégoriedemesureI).
Dans ce dernier cas, la tension de service ne doit pas dépasser 2500V avec des tensions de choc
limitées à 2,5kV (cf NF EN 61010 ed. 2 de 2001).
■N'utilisezque lesaccessoireslivrésavecl'appareil, conformes auxnormes desécurité (NFEN61010-
2-031).
■Respectez la valeur et le type du fusible (voir § 8.1.2) sous risque de détérioration de l'appareil et
d'annulationdela garantie.
■Positionnez lecommutateuren positionOFF lorsquel'appareil n'estpasutilisé.
■Vérifiezqu'aucune desbronesn'est connectéesetque lecommutateurestbien surOFFavantd'ouvrir
l'appareil.
■Toute opération de dépannage ou de vérification métrologique doit être effectuée par du personnel
compétant et agréé.
■Unchargement dela batterieestindispensable avantessais métrologiques.

3
SOMMAIRE
1. PRÉSENTATION .............................................................................................................................. 4
1.1. Lemégohmmètre ................................................................................................................... 4
1.2. Les accessoires ..................................................................................................................... 4
2. DESCRIPTION ................................................................................................................................. 5
2.1. Boîtier / Face avant /Touches ................................................................................................ 5
2.2. Afficheurgraphique ................................................................................................................ 7
3. FONCTIONS DE MESURE .............................................................................................................. 8
3.1. Tension AC / DC .................................................................................................................... 8
3.2. Mesured'isolement ................................................................................................................ 8
3.3. Mesurede capacité..............................................................................................................10
3.4. Mesuredu courantrésiduel.................................................................................................. 10
4. FONCTIONS SPECIALES ............................................................................................................. 10
4.1. ToucheMODE/PRINT.......................................................................................................... 10
4.2. ToucheDISPLAY/GRAPH.................................................................................................... 14
4.3. Touche 3/T° ...................................................................................................................... 22
4.4. Touche 6/ SMOOTH .......................................................................................................... 23
4.5. FonctionSET-UP(configurationde l'appareil) ...................................................................... 23
4.6. Liste des erreurs codées ..................................................................................................... 29
5. MODE OPÉRATOIRE .................................................................................................................... 29
5.1. Déroulementdes mesures ................................................................................................... 29
5.2. Mesure en mode RampedeTension .................................................................................... 31
6. MÉMOIRE / RS 232........................................................................................................................ 32
6.1 Caractéristiques dela RS232 ............................................................................................. 32
6.2 Enregistrement/relecture dela mémoire(MEM/MR) .......................................................... 33
6.3 Impressiondes valeurs mesurées(Touche PRINT)............................................................. 34
7. CARACTÉRISTIQUES ................................................................................................................... 39
7.1 Conditionsde référence ....................................................................................................... 39
7.2 Caractéristiques parfonction ............................................................................................... 40
7.3 Alimentation ......................................................................................................................... 43
7.4 Conditionsd'environnement ................................................................................................. 44
7.5 Caractéristiquesconstructives............................................................................................. 44
7.6 Conformitéaux normes internationales ............................................................................... 44
7.7 Variations dansledomaine d'utilisation................................................................................ 45
8. MAINTENANCE ............................................................................................................................. 45
8.1 Entretien .............................................................................................................................. 45
8.2 Vérificationmétrologique...................................................................................................... 46
9. GARANTIE..................................................................................................................................... 46
10. POUR COMMANDER ................................................................................................................... 46

4
1.PRESENTATION
1.1. LE MÉGOHMMÈTRE C.A 6549
Le mégohmmètre C.A 6549 est un appareil de mesure haut de gamme, portatif, monté dans un
boîtier chantier robuste avec couvercle, possédant un écran graphique et fonctionnant sur batterie et
sur réseau alternatif.
Cesfonctions/ fonctionnalitésprincipales :
§détectionet mesureautomatique detension /fréquence /courant d'entrée,
§mesurequantitativeet quallitativedel'isolement :
- mesuresous 500/ 1000/ 2500/ 5000VDC ouautre tensiond'essai compriseentre 40et 5100V
DC("adjustable voltage"),
- calcul automatique des ratios de qualité DAR / PI et DD (indice de décharge diélectrique),
- calculautomatique durésultat delamesure ramenéà unetempératureréférence.
§mesureautomatique dela capacité,
§mesureautomatique decourantrésiduel.
Ce mégohmmètre contribue à la mise en sécurité des installations et des matériels électriques.
Sonfonctionnementestgéré parmicroprocesseurpourl'acquisition,letraitement,l'affichage desmesures,
lamise en mémoireet l'impressiondes résultats.
Il offre de multiples avantages tes que :
- lefiltrage numérique desmesures d'isolement,
- lamesure detension automatique,
- la détection automatique de présence d'une tension externe ACou DC sur les bornes, avant ou
pendant les mesures d'isolement, qui inhibe ou arrête les mesures lorsque la précision de la
mesuren'est plusgarantie,
- laprogrammation deseuils,pour déclencherdesalarmespar bipsonore,
- laminuteirepour lecontrôle dela durée desmesures,
- laprotection del'appareil parfusible,avecdétection defusibledéfectueux,
- la sécurité de l'opérateur grâce à la décharge automatique de la haute tension résiduelle sur le
dispositiftesté,
- l'arrêtautomatique del'appareil pouréconomiser labatterie,
- l"indicationde l'étatde chargedesbatteries,
- un afficheur graphique rétro-éclairé et de grandes dimensions qui donne à l'utilisateur un grand
confort delecture,
- mémoire(128ko), horlogetemps réeletinterfacesérie,
- pilotagede l'appareil àpartird'unPC (avecle logicielDataViewerPro enoption)
- impressionen mode RS232 ouCentronics.
1.2. LES ACCESSOIRES
§Cordons de mesure
Le mégohmmètre est livré en standard avec 4 cordons de mesures :
- 2 cordons de sécurité de 3m (rouge & noir avec reprise arrière), équipés d'une fiche HT pour
connexion à l'instrument et d'une pince crocodile HT pour connexion à l'elément testé.
- 2 cordons bleus (3m et 0,3m à reprise arrière) pour les mesures de forts isolements (cf.§ 5.1.).
En option, vous pourrez commander des cordons identiques en longureur 8m et 15m mais aussi des
cordons simplifiés (la pince crocodile est remplacée par une fiche banane 4mm dans laquelle peuvent
venir se connecter pinces crocodiles ou pointes de touche standards).

5
§Logiciel PC DataViewer Pro
Il permet :
- derécupérer lesdonnées enmémoire (résultats,graphiques...)
- d'imprimer des protocoles d'essais personnalisés en fonction des besoins de l'utilisateur,
- de créer des fichiers texte pour pouvoir utiliser les tableurs (ExcelTM,...),
- deconfigurer et depiloter entièrementl'appareil viala RS232.
Laconfigurationminimum recommandéeest unPC équipéd'un processeur486DX100.
§Imprimante série (option)
Cetteimprimantecompactepermetd'imprimer directementsur leterrainles résultatsdemesure,mémorisés
ounon.
§Adaptateur série-parallèle (option)
L'adaptateurRS 232 /Centronics disponible enoption, permet deconvertir l'interfacesérie (RS232)en
une interface d'imprimante parallèle (Centronics), ce qui permet une impression directe de toutes les
mesures sur des imprimantes de bureau au format A4, sans avoir recours à un ordinateur personnel.
2. DESCRIPTION
2.1. BOÎTIER
Vue dela face avantde l'appareil

6
2.1.1. FACE AVANT DU C.A 6549
- 3 Bornes de sécurité ∅4mm repérées : "+", "G" et "-",
- Accès au fusible de protection de la borne "G"
- Commutateurrotatifà 8positions :
§OFF : misehors tensionde lappareil
§500V-2TΩ: mesured'isolement sous500V jusqu'à2TΩ
§1000V-4TΩ: mesured'isolement sous1000V jusqu'à4TΩ
§2500V-10TΩ: mesured'isolement sous2500V jusqu'à10TΩ
§5000V-10TΩ: mesured'isolement sous5000V jusqu'à10TΩ
§Adjust.50...5000V : mesured'isolement avectension detest ajustable(de 40Và 5100V:
pas de 10V de 40 à 1000V et pas de 100V de 1000 à 5100V).
§Adjust. STEP : mesure d'isolement avec rampe detension (la tension de test varie par
palier).
§SET-UP : réglage dela configurationde l'appareil.
- 1 touche jaune START / STOP :début / fin de la mesure
- 8touches enélastomèrepossédant chacuneune fonction principaleetune fonctionseconde.
- 1écrangraphique rétro-éclairé.
- 1prise pourlaconnexionau réseaualternatif(fonctionnementdirectsurréseaux AC et/ourecharge
dela batterie).
- 1prise mâleINTERFACEsérie RS232 (9broches) pourconnexionà unPC ouune imprimante.
Nota : Lecompartiment batteriesse trouveà l'intérieurdu boîtier.
2.1.2.TOUCHES
8 touches possédant chacune une fonction principale et une fonction seconde :
2nd permet la sélection de la fonction seconde écrite en jaune italique au dessous de chaque
touche.

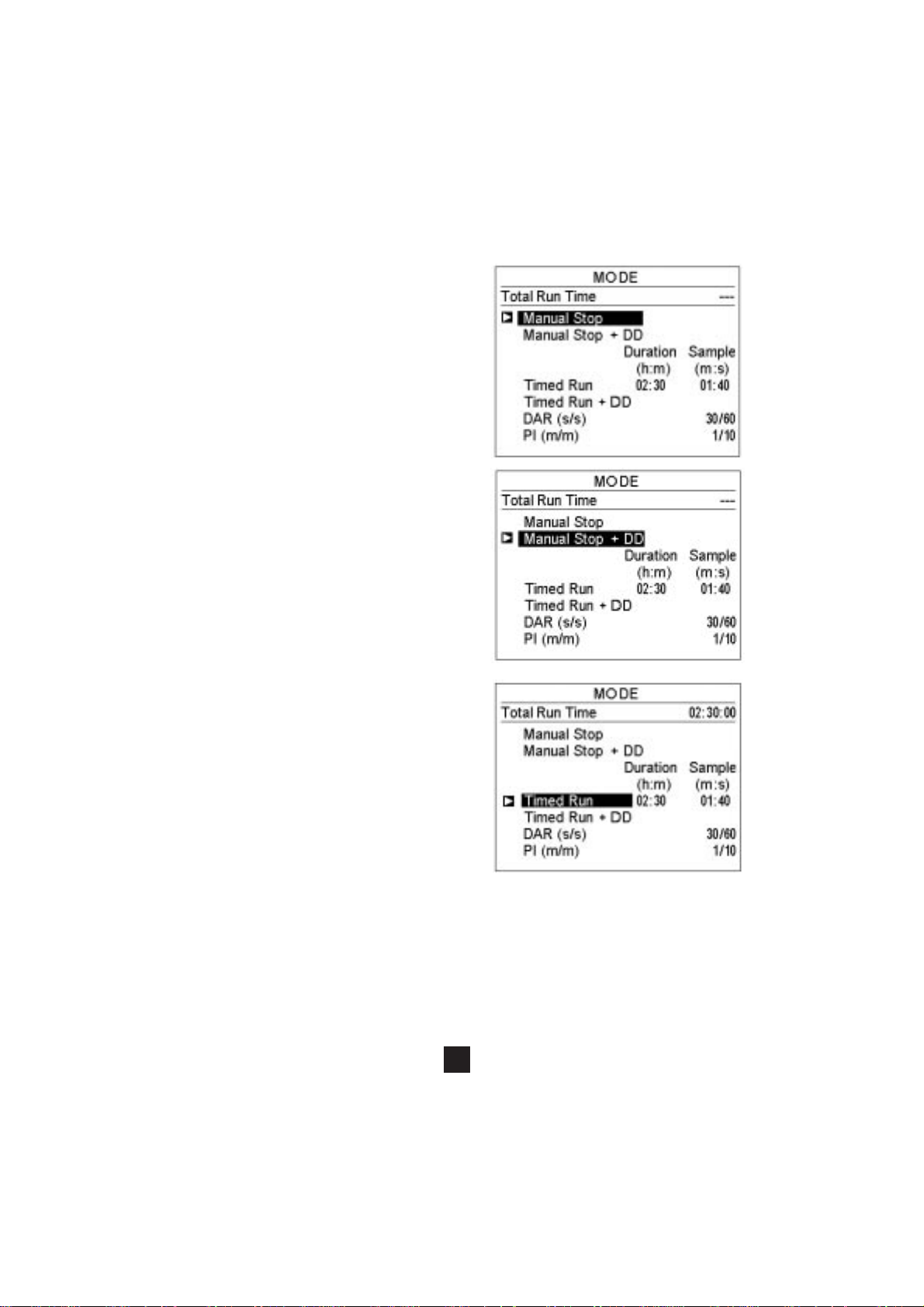

MODE Fonction première :avant les mesures d'isolement, choix du type de mesure souhaitée.
PRINT Fonction seconde :impression immédiatedu/des résultatsdemesure vers uneimprimante
série ou parallèle.
DISPLAY Fonction première :permet d'alterner les différents écrans accessibles avant, pendant et
après la mesure.
GRAPH Fonction seconde : après une mesure "à durée programmée", permet de visualiser la
courbe de la résistance d'isolement en fonction du temps de mesure.
4Fonction première : sélectionne un paramètre à modifier vers la droite.En fin de ligne, le
curseur vient se repositionner en début de ligne soit tout à gauche.
❊Fonction seconde : arrêt / marche du rétro-éclairage de l'affichage.
3Fonction première : sélectionne un paramètre à modifier vers la gauche.
T° Fonction seconde : active le calcul pour ramener la valeur de la mesure à la température
de référence programmée dans le SET-UP.
5Fonction première :dans les différents menus, permet de sélectionner une fonction sinon
defaçongénérale incrémenteleparamètreclignotant ousur lequelest positionnélecurseur.
Sil'appui sur latouche estmaintenu, lavitesse devariation desparamètres estplus rapide.
ALARM Fonction seconde : activation / désactivation des alarmes programmées dans le menu
SET-UP.

7
6Fonction première : dans les différents menus, permet de sélectionner une fonction
sinon de façon générale décrémente le paramètre clignotant ou sur lequel est positionné
le curseur. Si l'appui sur la touche est maintenu, la vitesse de variation des paramètres
est plus rapide.
SMOOTH Fonction seconde : marche / arrêt du lissage de l'affichage en mesure d'isolement.
MEM Fonction première : mémorisation des valeurs mesurées.
MR Fonction seconde :rappel des données en mémoire (cette fonction est indépendante
de la position du commutateur) sauf sur positions OFF et SET-UP.
2.2.AFFICHAGE
2.2.1 AFFICHEUR GRAPHIQUE
L'afficheur est un afficheur graphique avec une résolution de 320 x 240 pixels. Il possède un rétro-
éclairage intégré qui peut être activé ou désactivé par la touche ❊.
Les différents écrans accessibles sont présentés et expliquées tout au long de cette notice.
Ci-après cependant, les différents symboles qui pourront apparaître sur l'écran.
2.2.2 SYMBOLES
REMOTE indique que l'appareil est piloté à distance via l'interface.
Dans ce mode, toutes les touches et le commutateur rotatif sont inactifs, à l'exception
de l'arrêt de l'instrument / position OFF.
COM Clignote lorsque les données sont transmises vers l'interface série.
Reste affiché en permanence s'il y a un problème lors de la transmission.
2nd Indique que la fonction secondaire d'une touche va être utilisée.
¿Indique que le MODE "essai à durée programmée" a été choisi avant de lancer la
mesure.
DAR Indique que le MODE "calcul automatique du Ratio d'Absorption Diélectrique" a été
choisi avant de lancer la mesure.
PI Indique que le MODE "calcul automatique de l'Index de Polarisation" a été choisi avant
de lancer la mesure.
DD Indique que le MODE "calcul automatique de l'Indice de Décharge Diélectrique" a été
choisi avant de lancer la mesure.
SMOOTH Lissage à l'affichage des mesures d'isolement.
ALARM Indique que l'alarme est activée. Un signal sonore sera émis si la valeur mesurée est
au-dessus de la valeur limite définie dans le menu SET-UP.
Indique l'état de charge de la batterie (cf. § 8.1.1.)
Tension générée dangereuse, U > 120VDC.
Tension externe présente, symbole activé suite à l'appui sur la touche START,
si U > 25VRMS

8
3. FONCTIONS DE MESURE
3.1.TENSION AC / DC
Toute rotation du commutateur sur une position isolement autre que OFF et SET-UP place l'appareil en
mesure de tension AC / DC automatique.
La tension présente entre les bornes d'entrée est mesurée en permanence et indiquée sur l'afficheur :
InputVoltage.
Sont également mesurés entre les bornes d'entrée, dès rotation du commutateur, la fréquence et le
courant résiduel DC existant entre les bornes de l'appareil. Cette mesure de courant résiduel permet
d'évaluer son incidence sur la mesure d'isolement à venir.
Le lancement des mesures d'isolement est impossible si une tension externe trop élevée est présente
sur les bornes.
De même, si une tension parasite trop importante est détectée pendant la mesure, celle-ci s'arrête
automatiquement :le symbole apparaît face à la valeur de la tension externe mesurée
(voir § 3.2.).
La commutation entre les modes AC et DC est automatique et la mesure s'effectue en valeur RMS
en AC.
3.2. MESURE D'ISOLEMENT
§Dès la rotation du commutateur sur une position isolement, un des afficheurs suivants apparaît :

9
Cas 1
Vous avez sélectionné une mesure d'isolement
avecune tensiond'essai fixe /standardet enmode
manuel.
Positions :
500V - 2TΩΩ
ΩΩ
Ω
1000V - 4TΩΩ
ΩΩ
Ω
2500V - 10TΩΩ
ΩΩ
Ω
5000V - 10TΩΩ
ΩΩ
Ω
Cas 2
Vousavezsélectionnéunemesured'isolement avec
unetension d'essaiautre quecellesproposées en
standard.
Position :
Adjust.50V...5000V
Vous avez la possibilité de choisir entre les 3
tensions "ajustées" prédéfinies dans le SET-UP
grâce auxtouches5et 6oud'endéfinir uneautre
en sélectionnant la tension avec la touche 4et
en l'ajustant avec les touches 5et 6.
Cas 3
Vousavezsélectionnéunemesured'isolement avec
une tension d'essai qui varie par palier :
c'estle mode "rampe".
Position :
Adjust. Step
Vous avez la possibilité de choisir entre les 3
différentesrampes(touches5et 6) quevousavez
préalablementdéfiniesdans leSET-UP.
§Un appui sur la touche START / STOP déclenche immédiatement la mesure.
Un bip sonore est émis toutes les 10 secondes pour signaler qu'une mesure est en cours.
Un certain nombre de fonctions spéciales sont utilisables pendant la mesure (cf.§ 4.).
Remarque importante :
Lelancement deces mesuresd'isolement estimpossible siunetension externe tropélevéeestprésente
sur les bornes.
§Eneffet, silorsde l'appui surla touche START,latension extérieure présenteauxbornesde l'appareil
est supérieure à la valeur U peak définie ci-après, la mesure d'isolement n'est pas déclenchée et il y a
émission d'un signal sonore ; l'appareil revient alors en mesure de tension automatique.

10
U peak ≥dlSt x Un
avec - Upeak : tension extérieure crête ou DC présente auxbornes de l'appareil.
- dlSt : coeff.réglabedans le SET-UP (3% (valeur par défaut), 10% ou 20%).
- Un : tensiond'essai choisiepour lamesure d'isolement.
§De même, si pendant les mesures d'isolement, une tension externe supérieure à la valeur U peak
définie ci-après est détectée, la mesure s'arrête et le symbole apparaît face à la valeur de la
tension externe mesurée. U peak ≥(dlSt + 1,05) x Un,
avec - Upeak : tension extérieure crête ou DC présente auxbornes de l'appareil.
- dlSt : coeff.réglabedans le SET-UP (3% (valeur par défaut), 10% ou 20%).
- Un : tensiond'essai choisiepour lamesure d'isolement.
Nota :
Leréglage dufacteurdlStpermetd'optimiser letemps d'établissementde lamesure.
S'iln'y aaucunetension parasiteprésente,le facteurdlStpeutêtre régléàla valeurminimumafind'obtenir
untemps d'établissementdela mesureminimum.
Siunetension parasiteimportanteestprésente,le facteur dlStpeutêtreaugmentépournepas interrompre
la mesure dès l'apparition d'une alternance négative pendant la génération de la tension d'essai ;cela
revientà optimiserle tempsd'établissementde lamesure enprésencede tensionparasite.
§Un nouvel appui sur la touche START / STOP arrête la mesure
Si le mode "essai à durée programmée" (Timed Run ouTimed Run + DD) a été choisi pour MODE de
mesure, la mesure s'arrête seule (sans action sur le bouton START / STOP) au bout de cette durée.
De même, si les modes DAR et PI ont été choisis pour modes de mesure, la mesure s'arrête seule au
bout du temps nécessaire à leur calcul (temps définis dans le SET-UP).
Uncertain nombrede fonctionsspéciales sontutilisablespendant lamesure (cf.§4.).
3.3. MESURE DE CAPACITÉ
Lamesure decapacités'effectueautomatiquement lorsde lamesured'isolement, ets'afficheaprès l'arrêt
de la mesure et la décharge du circuit.
3.4. MESURE DE COURANT RÉSIDUEL
Lamesure decourantrésiduel circulantdans l'installations'effectueautomatiquement dèsbranchement
surl'installation, puispendant etaprèsla mesured'isolement.
4. FONCTIONS SPÉCIALES
4.1.TOUCHE MODE / PRINT
■La fonction première de cette touche MODE est très importante car elle permet, avant la
mesure,de définirledéroulement decettemesure.
Cette touche est inactive sur la position "Adjust. Step" et SET-UP.
L'appui sur la touche MODE donne accès à la liste des modes de mesure possibles. La sélection
se fait alors grâce aux flèches 5, 6, 4ou 3.

11
La validation du MODE choisi se fait par un nouvel appui sur la touche MODE.
Les différents modes de mesure sont les suivants :
§MANUAL STOP :
C’estle modeclassique demesure quantitative de
l’isolement:
la mesure est lancée par appui sur START/STOP
et est stoppée par un nouvel appui sur START/
STOP.
Laduréeestdonc choisieparl’utilisateuretindiquée
surle chronomètre dedurée demesure.
§MANUAL STOP + DD :
La mesure est lancée par un appui sur START/
STOP et est stoppée par un nouvel appui sur
START/STOP.
1 minute après la fin de cette mesure, l’appareil
calculeraetaffichera leterme DD.Ledécompte de
cetteminute estaffiché.
§TIMED RUN
(ESSAI A DUREE PROGRAMMEE)
Ce mode permet d’effectuer une mesure sur une
durée définie au départ avec un nombre
d’échantillonsdemesureprédéterminé:lamesure
est lancée par appui sur START/STOP et s’arrête
automatiquementaprèsla duréeprogramméepar
l’utilisateur.
Cette durée (Duration) ainsi que le temps entre
chaque échantillon (Sample) sont à spécifier en
mêmetemps quelasélection dumodeTimed Run.
Dès que la mesure est démarrée, le chronomètre décompte la durée restante. Dès que cette durée
(RemainingTime) est àzéro, lamesure s’arrête.
Pendant le déroulement d’un essai à durée programmée, les échantillons intermédiaires sont
automatiquement mémorisés et permettent de tracer la courbe d’évolution de la résistance d’isolement
dans le temps.Cette courbe est visualisable après la mesure par un simple appui sur GRAPH et tant
qu’unenouvellemesure n’estpas lancée.
Leséchantillonsetlacourbesontautomatiquementmémorisésaveclavaleurfinaledelarésistancesimise
enmémoire.
Pendant la mesure, si la position du commutateur rotatif est modifiée, ou si l’on appuie sur la
touche STOP, la mesure est interrompue

12
§TIMED RUN +DD :
Cemodeestidentiqueauprécédentàladifférence
près qu’ 1 minute après la fin de cette mesure,
l’appareilcalculera etafficherale termeDD.
Lamesure duredonc:duréede l’essaiprogrammé
+1 minute.
Lacourbe d’évolution dela résistanced’isolement
dansle tempsest visualisable aprèsla mesurepar
unsimple appuisur GRAPH et tantqu’unenouvelle
mesuren’est paslancée.
§DAR :
La mesure est lancée par un appui sur START/
STOP ets’arrêteautomatiquementquandle calcul
duratioDAResteffectuésoit après1minute,temps
qui correspond au relevé de la seconde valeur de
résistance d’isolement nécessaire au calcul (les
tempsde relevésontmodifiablesdans leSET-UP).
§PI :
La mesure est lancée par un appui sur START/
STOPets’arrêteautomatiquementquandlecalcul
duratioPIesteffectuésoitaprès10minutes,temps
qui correspond au relevé de la seconde valeur de
résistance d’isolement nécessaire au calcul (les
tempsderelevésontmodifiablesdansleSET-UP).
Remarque : dans ce mode, le ratio DAR sera
également automatiquement calculé dans
l’hypothèse oùles temps nécessairesà soncalcul
sont inférieurs au second temps du calcul de PI.
Remarques importantes
§ Qu’est-cequeDD (indicede Décharge Diélectrique)?
Dans le cas d’une isolation multicouches, si une des couches est défectueuse mais toutes les autres à
forte résistance, ni la mesure quantitative d’isolement ni le calcul des ratios de qualité PI et DAR ne
mettront en évidence ce type de problème.

13
Il est alors judicieux d’ effectuer un essai de décharge diélectrique permettant le calcul du terme DD.
Cetessaimesureral’absorptiondiélectriqued’uneisolation hétérogèneoumulticouchessanstenir compte
descourantsde fuitedes surfaces parallèles.
Ilconsiste à appliquerune tensiond’essai pendantune duréesuffisante pour«charger» électriquement
l’isolationà mesurer(typiquement, onapplique unetension de500V pendant30min).
Ala finde lamesure,l’appareil provoque unedécharge rapidependant laquellela capacitéde l’isolation
estmesurée puis 1minaprès mesurele courant résiduelqui circuledans l’isolation.
Le terme DD est alors calculé à partir de la relation ci dessous :
DD = courant mesuré après 1 minute (mA) / [tension d’essai (V) x capacité mesurée (F)]
L’indicationde laqualité del’isolement en fonction dela valeur trouvée estla suivante:
Nota :L’essai de décharge diélectrique est particulièrement adapté pour la mesure d’isolement des
machines tournantes et d’une façon générale à la mesure d’isolement sur des isolants hétérogènes ou
multicouchescomportantdesmatériauxorganiques.
§ Qu’est-cequele DAR (Ratiod’Absorption Diélectrique) et lePI (Index dePolarisation)?
Audelàdelavaleurquantitativedelarésistanced’isolement,ilestparticulièrementintéressantdecalculer
lesratios dequalitéde l’isolementcarilspermettentde s’affranchirdecertains paramètressusceptibles
d’invaliderlamesure«absolue»del’isolement.
Ces principaux paramètres sont les suivants :
- la température et l’humidité. Ils font varier la valeur de la résistance d’isolement selon une loi quasi
exponentielle.
- les courants parasites (courant de charge capacitive, courant d’absorption diélectrique) créés par
l’application de la tension d’essai. Même s’ils s’annulent progressivement, ils perturbent la mesure au
départpendant unedurée plusou moinslongueselon quel’isolant esten bonétat oudégradé.
Cesratios viendrontdonc compléterlavaleur «absolue»de l’isolementettraduire defaçon fiablelebon
oumauvaisétat desisolants.
De plus, l’observation dans le temps de l’évolution de ces ratios permettra de mettre en place une
maintenanceprédictive,parexemplepoursurveillerlevieillissementdel’isolementd’unparcdemachines
tournantes.
Les ratios DAR et PI sont calculés comme suit :
PI = R 10 min / R 1 min (2 valeurs à relever pendant une mesure de 10 min.)
DAR = R 1 min / R 30 sec (2 valeurs à relever pendant une mesure de 1 min.)
Remarque:
Ilestà noterque les tempsde 1&10 minpour le calculde PIet 30 &60 secondespourle calculde DAR
sontceuxen vigueuractuellement etprogramméspar défautdans l’appareil.
Ilspeuventcependantêtre modifiésdans leSET-UP pours’adapteràuneéventuelleévolutionnormative
ou à une application particulière.
Valeur de DD Qualité d'isolement
DD > 7 Très mauvais
7 > DD > 4 Mauvais
4 > DD > 2 Douteux
DD < 2 Bon isolement

14
Interprétationdes résultats:
nLa fonction seconde PRINT est décriteau §6.3( Impression des valeurs mesurées ).
4.2 TOUCHE DISPLAY / GRAPH
nFonctionpremièreDISPLAY

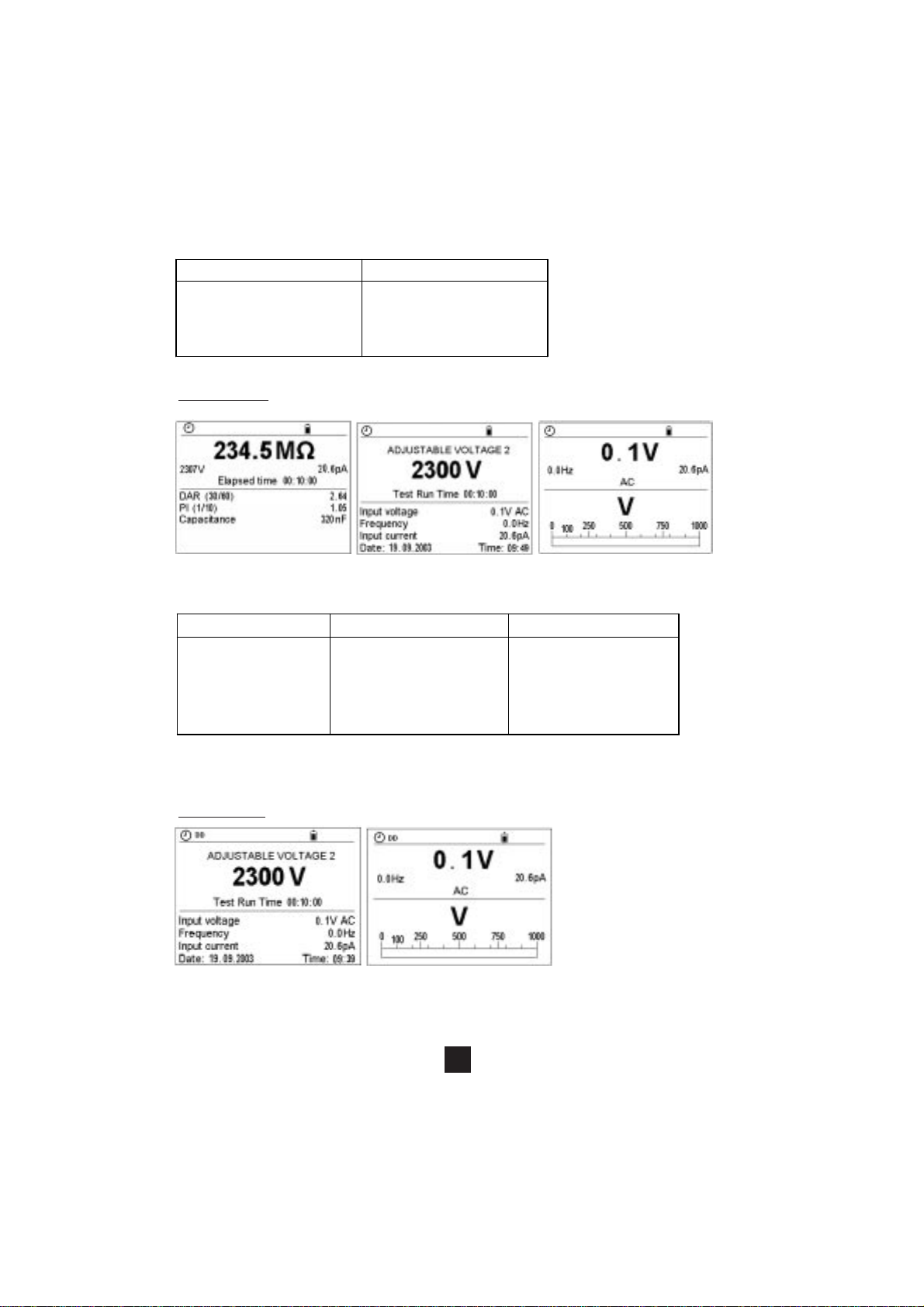

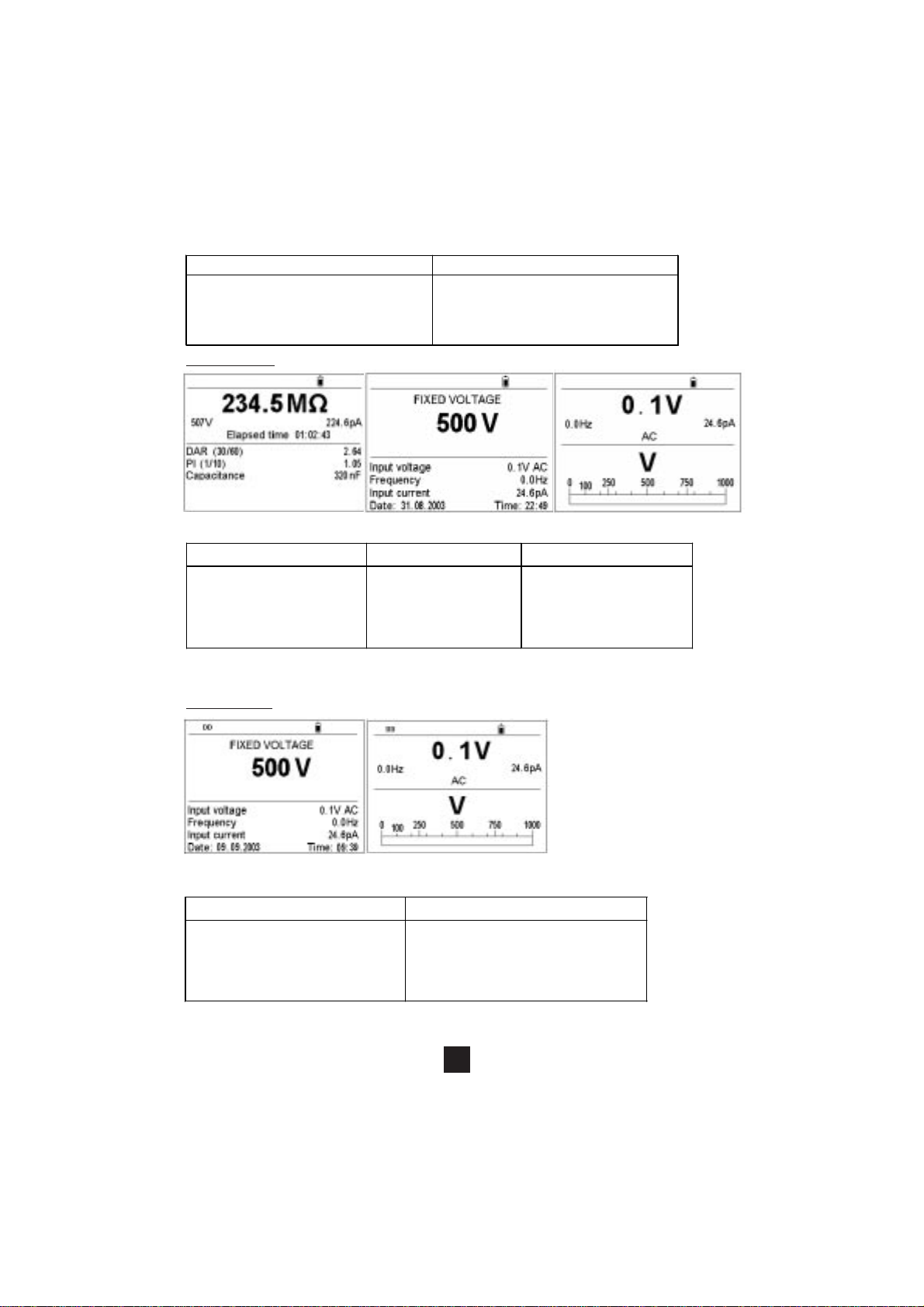

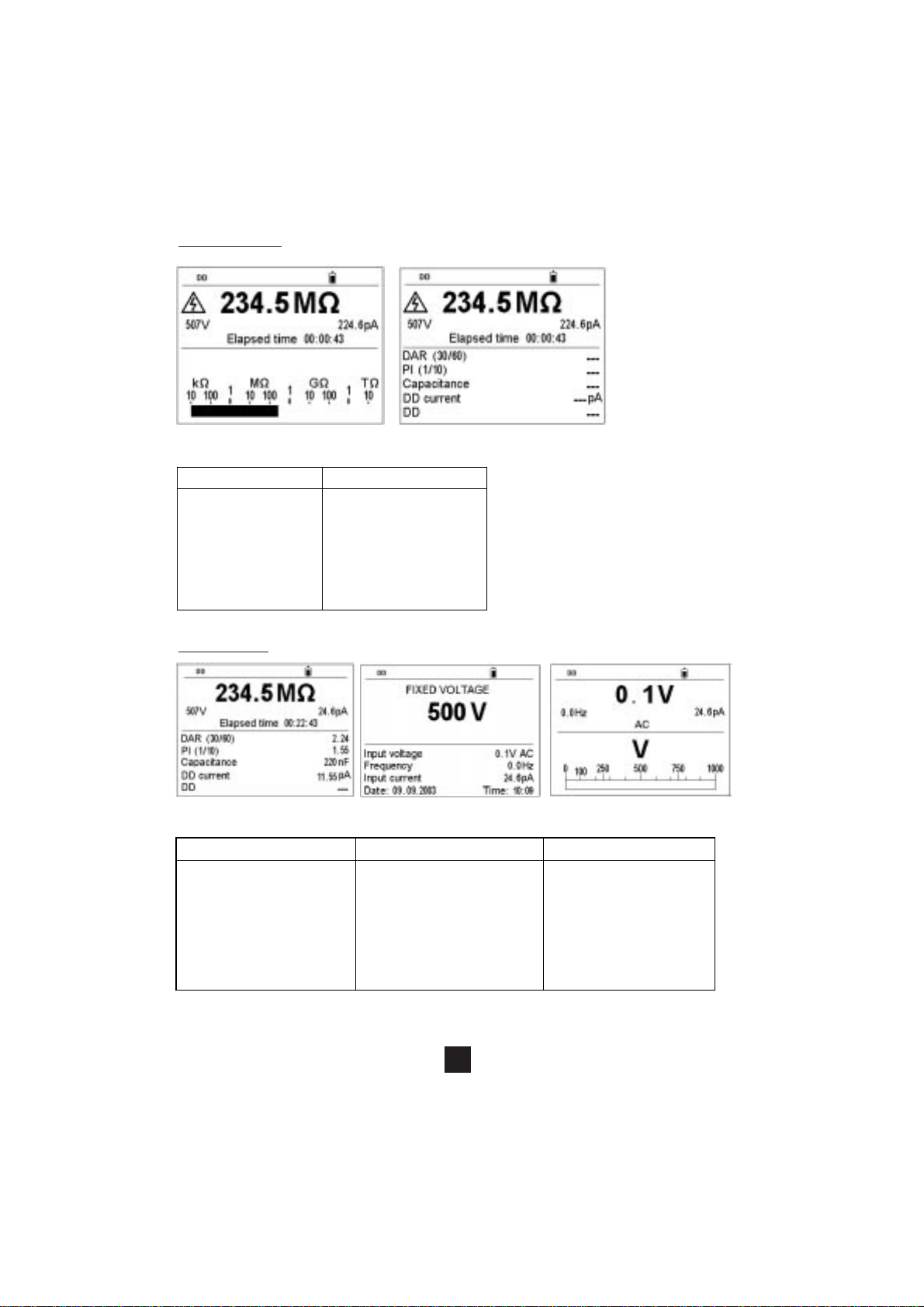

Cette touche permet d’alterner les différents écrans accessibles contenant toutes les informations
disponiblesavant,pendant ouaprèslamesure
Selon le MODE choisi avant de lancer la mesure, les écrans diffèrent.
§ Mode MANUAL STOP
Avantla mesure
Informationsaccessibles:
Pendant lamesure
DAR PI Etat de
l'isolement
< 1
< 1,25 < 2 Insuffisant voire
dangereux
< 1,6 < 4 Bon
> 1,6 > 4 Excellent
Premier écran Appui sur
DISPLAY
Tension d'essai DC
Tension d'entrée AC / DC
Fréquence
Courant résiduel
Date, heure
Tension d'entrée AC / DC
Fréquence
Courant résiduel
Bargraphe Tension

15
Informationsaccessibles:
Aprèsla mesure
Informationsaccessibles:
§ Mode MANUAL STOP + DD
Avantla mesure
Informationsaccessibles:
Premier écran Appui sur
DISPLAY
Résistance mesurée
Tension d'essai DC
Courant résiduel
Durée de la mesure
Bargraphe isolement
Résistance mesurée
Tension d'essai DC
Courant résiduel
Durée de la mesure
DAR, PI, Capacité
Premier écran Appuisur
DISPLAY
2nd appui sur
DISPLAY
Résistancemesurée
Tension d'essai DC
Courant parasited'entrée
Durée de lamesure
DAR, PI, Capacité
Tension d'essai
Tension d'entrée AC/ DC
Fréquence
Courant parasited'entrée
Date, heure
Tension d'entrée AC/ DC
Fréquence
Courant parasited'entrée
Bargraphe Tension
Premier écran Appui sur
DISPLAY
Tension d'essai DC
Tension d'entrée AC / DC
Fréquence
Courant parasite d'entrée
Date, heure
Tension d'entrée AC / DC
Fréquence
Courant parasite d'entrée
Bargraphe Tension

16
Pendant la mesure
Informations accessibles :
Après la mesure
Informations accessibles :
Premier écran Appui sur
DISPLAY
Résistancemesurée
Tensiond'essai DC
Courant parasited'entrée
Durée de la mesure
Bargraphe isolement
Résistancemesurée
Tensiond'essai DC
Courant parasited'entrée
Durée de mesure
DAR, PI, Capacité
Courant résiduel
(pour lecalcul deDD)
DD
Premier écran Appui sur
DISPLAY
2nd appui sur
DISPLAY
Résistancemesurée
Tension d'essai DC
Courant parasite d'entrée
Duréedelamesure
DAR, PI, Capacité
Courant résiduel
(pour le calcul de DD)
DD
Tension d'essai DC
Tension d'entrée AC/ DC
Fréquence
Courant parasite d'entrée
Date, heure
Tension d'entrée AC/ DC
Fréquence
Courant parasite d'entrée
Bargraphe Tension

17
1min après la mesure
Le premier écran affiche la valeur de DD et celle
du courant utilisé pour son calcul (DD current)
§ ModeTIMED RUN
Avant lamesure
Informations accessibles :
Pendant la mesure
Premier écran Appui sur
DISPLAY
Tensiond'essai DC
Duréeprogramméedutest
Tensiond'entréeAC/ DC
Fréquence
Courant résiduel
Date, heure
Tensiond'entréeAC/ DC
Fréquence
Courant résiduel
Bargraphe Tension

18
Informations accessibles :
Après la mesure
Informations accessibles :
§ ModeTIMED RUN + DD
Avantla mesure
Premier écran Appui sur
DISPLAY
Résistancemesurée
Tension d'essai DC
Courant résiduel
Durée de mesure restante
Bargraphe isolement
Résistancemesurée
Tension d'essai DC
Courant résiduel
Durée de mesure restante
DAR, PI, Capacité
Premier écran Appui sur
DISPLAY
2nd appui sur
DISPLAY
Résistance mesurée
Tension d'essai DC
Courant résiduel
Durée de lamesure
DAR, PI, Capacité
Tension d'essai DC
Durée programmée du test
Tension d'entrée AC/ DC
Fréquence
Courant parasite d'entrée
Date, heure
Tension d'entrée AC/ DC
Fréquence
Courant parasite d'entrée
BargrapheTension

19
Informations accessibles :
Pendant la mesure
Informations accessibles :
Après la mesure
Premier écran Appui sur
DISPLAY
Tension d'essai DC
Durée programmée du test
Tension d'entrée AC/ DC
Fréquence
Courant résiduel
Date, heure
Tension d'entrée AC/ DC
Fréquence
Courant résiduel
BargrapheTension
Premier écran Appui sur
DISPLAY
Résistancemesurée
Tension d'essai DC
Courant résiduel
Duréedemesurerestante
Bargrapheisolement
Résistancemesurée
Tension d'essai DC
Courant résiduel
Duréedemesurerestante
DAR, PI, Capacité
Courant résiduel
(pourlecalcul deDD)
DD

20
Informations accessibles :
1 min après la mesure
Lepremier écranaffichela valeurdeDDet celledu
courant utilisé pour son calcul (DD current)
§ Mode DAR
Avantla mesure
Informations accessibles :
Premier écran Appuisur
DISPLAY
2nd appui sur
DISPLAY
Résistancemesurée
Tension d'essai DC
Courant parasited'entrée
Durée de lamesure
DAR, PI, Capacité
Courant résiduel
(pour lecalcul deDD)
DD
Tension d'essai DC
Tension d'entrée AC/ DC
Fréquence
Courant parasited'entrée
Date, heure
Tension d'entrée AC/ DC
Fréquence
Courant parasited'entrée
Bargraphe Tension
Premier écran Appui sur
DISPLAY
Tension d'essai DC
Durée programmée dutest
Tension d'entréeAC/ DC
Fréquence
Courant résiduel
Date, heure
Tension d'entréeAC/ DC
Fréquence
Courant résiduel
BargrapheTension
