Chauvin Arnoux C.A 762 IP2X User manual

FR - Notice de fonctionnement
GB- User’s manual
DE - Bedienungsanleitung
IT - Manuale d’uso
ES - Manual de instrucciones
C.A 762 IP2X
Détecteur de tension
Voltage detector
Spannungsprüfer
Rivelatore di tensione
Detector de tensión

2
ATTENTION, risque de DANGER ! L’opérateur
doit consulter la présente notice à chaque fois
que ce symbole de danger est rencontré.
Appareil protégé par une isolation double.
Matériel approprié aux travaux sous tension.
Pile.
Terre.
Le marquage CE indique la conformité aux direc-
tives européennes, notamment DBT et CEM.
La poubelle barrée signie que, dans l’Union
Européenne, le produit fait l’objet d’une collecte
sélective conformément à la directive DEEE
2002/96/EC : ce matériel ne doit pas être traité
comme un déchet ménager.
Dénition des catégories de mesure :
La catégorie de mesure IV correspond aux mesurages
réalisés à la source de l’installation basse tension.
Exemple : arrivée d’énergie, compteurs et dispositifs de
protection.
La catégorie de mesure III correspond aux mesurages
réalisés dans l’installation du bâtiment.
Exemple : tableau de distribution, disjoncteurs, machines
ou appareils industriels xes.
La catégorie de mesure II correspond aux mesurages
réalisés sur les circuits directement branchés à l’installation
basse tension.
Exemple : alimentation d’appareils électrodomestiques et
d’outillage portable.
English .............................................. 20
Deutsch ............................................. 38
Italiano ............................................... 56
Español ............................................. 74
Vous venez d’acquérir un détecteur de tension C.A 762 IP2X
et nous vous remercions de votre conance.
Pour obtenir le meilleur service de votre appareil :
lisez attentivement cette notice de fonctionnement,
respectez les précautions d’emploi.

3
PRÉCAUTIONS D’EMPLOI
Cet appareil est protégé contre des tensions n’excédant pas
600 V par rapport à la terre en catégorie de mesure IV.
La protection assurée par l’appareil peut-être compromise si
celui-ci est utilisé de façon non spéciée par le constructeur
et mettre ainsi l’utilisateur en danger.
Respectez la tension et l’intensité maximales assignées et
la catégorie de mesure. N’utilisez pas votre appareil sur des
réseaux dont la tension ou la catégorie sont supérieures à
celles mentionnées.
Respectez les conditions d’utilisation, à savoir la tempé-
rature, l’humidité, l’altitude, le degré de pollution et le lieu
d’utilisation.
Lors de la manipulation des pointes de touche, ne placez
pas vos doigts au-delà de la garde physique.
Utilisez des accessoires de branchement dont la catégorie
de mesure et la tension de service sont supérieures ou
égales à celles de l’installation mesurée.
N’utilisez pas l’appareil s’il est ouvert, détérioré ou mal
remonté, ou ses accessoires s’ils paraissent endommagés.
L’appareil doit rester propre an de pouvoir vérier le bon
état des isolants des cordons, boîtier et accessoires. Tout
élément dont l’isolant est détérioré (même partiellement)
doit être consigné pour réparation ou pour mise au rebut.
L’appareil est conçu pour être utilisé par du personnel
qualié et en accord avec les règles de sécurité nationales.
Il est conseillé d’utiliser des protections individuelles de
sécurité dès que les situations environnementales d’emploi
de l’appareil l’exigent.
Toute procédure de dépannage ou de vérication métro-
logique doit être effectuée par du personnel compétent
et agréé.
SOMMAIRE
1. Présentation.................................................................4
2. Utilisation .....................................................................8
3. Caractéristiques ........................................................14
4. Maintenance...............................................................17
5. Garantie .....................................................................18
6. État de livraison.........................................................19

4
+
COM
AC
DC
V
L1
CAT IV
600V
L1-L2-L3
L1-L3-L2
300k Ω
60k Ω
2k Ω
Ω
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
AUTO TEST
L3
L1
L2
D
D
T
-
V
A
T
Ω
C.A 762
SAFETY TESTER
1. PRÉSENTATION
1.1. C.A 762 IP2X
Pointe de touche
rouge IP2X. Pointe de touche
noire IP2X.
Bornes de
raccordement.
Bargraphe.
Bouton
d’auto test.
Dragonne détachable.
Indicateur de
phase.
Indicateur de
tension dan-
gereuse.
Indicateur de
polarité.
Ordre des
phases.
Bouton de
continuité.
Bouton ordre
de phases.
Cordon porte
pointe.

5
1.2. AU DOS
Lorsque l’appareil n’est pas utilisé, le cordon porte pointe
peut se ranger au dos.
Cordon porte pointe.
Trappe à pile.
Gardes.
Protection rétrac-
table.
1.3. POINTES DE TOUCHE IP2X
Les pointes de touche IP2X et le cordon porte pointe sont
livrés avec l’appareil.
L’utilisation d’accessoires IP2X est un élément complémen-
taire de sécurité. Ces accessoires peuvent être obligatoires
dans certains pays.
En France, les normes (NF C 18-510, UTE C 18-510) et les
décrets gouvernementaux en imposent l’usage.

6
+
COM
AC
DC
V
L1
CAT IV
600V
L1-L2-L3
L1-L3-L2
300k Ω
60k Ω
2k Ω
Ω
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
AUTO TEST
L3
L1
L2
D
D
T
-
V
A
T
Ω
C.A 762
SAFETY TESTER

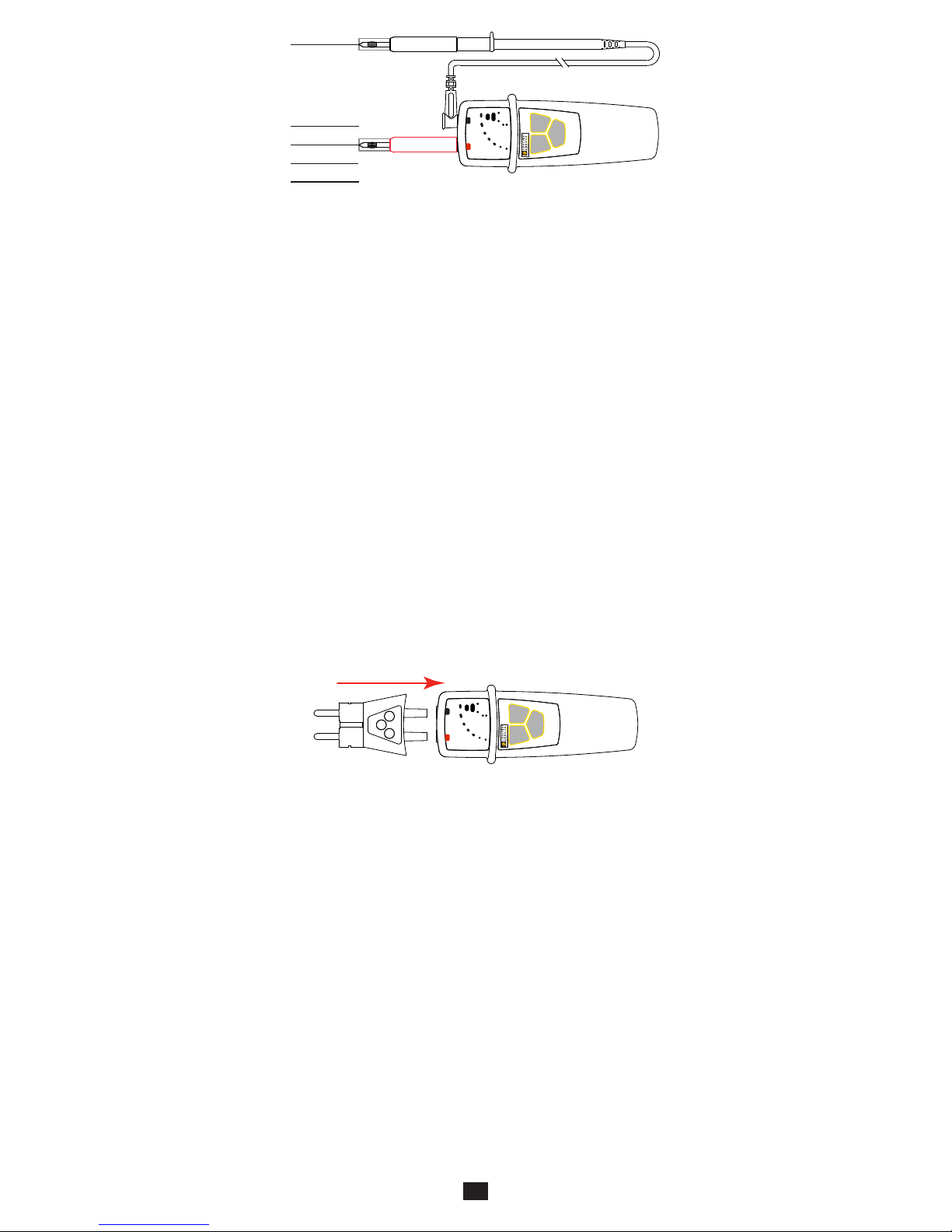

Connectez la pointe de touche rouge IP2X sur la borne +et
le cordon porte-pointe noir sur la borne COM. Puis branchez
la pointe de touche noire IP2X sur le cordon porte pointe.
Pointe de touche
noire IP2X.
Pointe de touche
rouge IP2X.
Cordon porte-
pointe noir.
Pour effectuer un test, positionnez la
pointe de touche en face de l’objet à tes-
ter ou de la prise. Appuyez, la protection
coulisse et la pointe de touche entre en
contact avec l’objet à tester.

7
1.4. FONCTIONNALITÉS
Le C.A 762 IP2X est un Détecteur De Tension (DDT) à
voyants.
Il est conforme aux prescriptions de la norme IEC 61243-3.
La fonction principale du C.A 762 IP2X est la Vérication
d’Absence de Tension (VAT). Il détecte les tensions dange-
reuses, c’est à dire supérieure à la TBT (très basse tension :
50 V
ac
ou 120 V
dc
).
Ses autres fonctions sont :
Indication d’une tension comprise entre 12 et 690 V
ac
ou
750 V
dc
avec indication de la polarité.
Indication de la qualité du niveau de continuité.
Indication de la position de la phase.
Indication de l’ordre des phases.
Les tensions indiquées sur le C.A 762 IP2X sont des tensions
nominales. Assurez-vous qu’il sera utilisé sur des réseaux de
tensions normalisées.

8
2. UTILISATION
Cet appareil est un détecteur. Les indications qu’il fournit ne
doivent pas être utilisées à des ns de mesure.

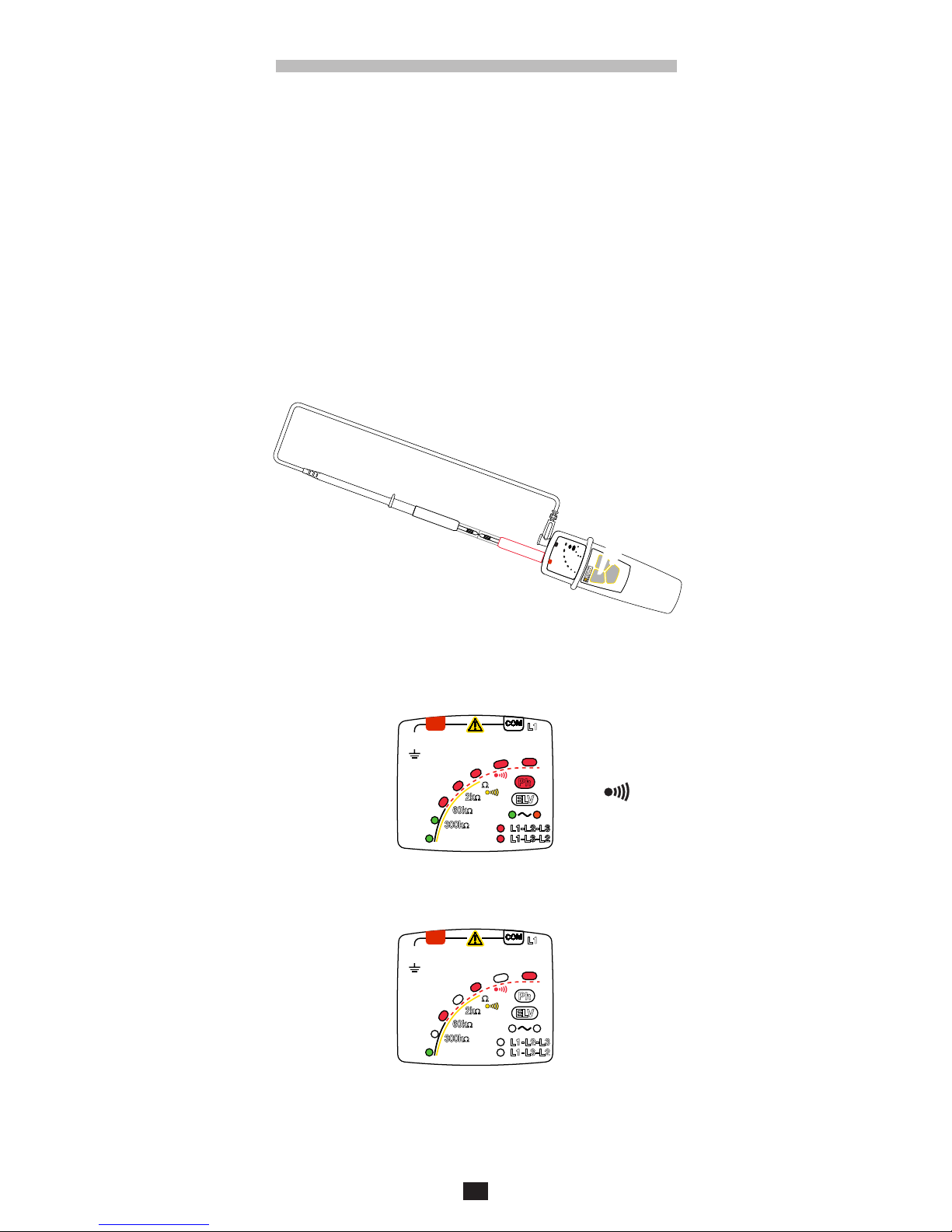

2.1. AUTO TEST
Avant d’utiliser le C.A 762 IP2X, procédez à un auto test. Il
permet de vérier l’intégrité des cordons, le bon fonctionne-
ment du circuit électronique et un niveau de tension sufsant
pour les piles.
Connectez la pointe de touche rouge sur la borne +et le
cordon noir sur la borne COM.
Amenez les 2 pointes de touche en contact et appuyez sur le
bouton AUTO TEST. Maintenez l’appui autant que nécessaire.
Si tous les voyants de l’appareil sauf ELV s’allument et
que le signal sonore retentit, alors l’appareil fonctionne
correctement et peut être utilisé.
Si un voyant sur deux s’allume, c’est qu’il faut remplacer
les piles (voir § 4.2).
+
AC
DC
V
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
COM
300k Ω
60k Ω
2k Ω
Ω
L1
L1-L2-L3
L1-L3-L2
+
AC
DC
V
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
300k Ω
60k Ω
2k Ω
COM
300k Ω
60k Ω
2k Ω
Ω
L1
L1-L2-L3
L1-L3-L2


9
Position limite des mains.
Si un voyant sur trois s’éteint, c’est qu’il y a un problème
au niveau des cordons. Vériez qu’ils sont correctement
branchés et qu’ils sont bien en contact et appuyez à nou-
veau sur le bouton AUTO TEST. Si le problème persiste,
le cordon et/ou la pointe de touche doivent être remplacés.
Si aucun voyant n’est allumé, remplacez les piles (voir § 4.2).
Si le problème persiste avec des piles neuves, l’appareil est
défectueux et doit être envoyé en réparation (voir § 4.4).
Après chaque contrôle, refaites un auto test an de valider
le bon fonctionnement de l’appareil.
Dans une atmosphère bruyante, assurez-vous de bien
entendre le signal sonore émis par l’appareil.
Remarque : Si le on bouton AUTO TEST est maintenu
appuyé plus de 10 secondes alors que les pointes
de touche ne sont pas en contact, l’appareil se
met en veille.
2.2. DÉTECTION DE TENSION
Connectez la pointe de touche rouge sur la borne +et le
cordon noir sur la borne COM.
Placez vos mains derrière la garde de l’appareil et de la
pointe de touche.
Placez les pointes de touche sur l’élément à tester et main-
tenez fermement le contact.
Il n’est pas nécessaire d’allumer le C.A 762 IP2X car il se met
en route automatiquement.
+
AC
DC
V
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
COM
300k Ω
60k Ω
2k Ω
Ω
L1
L1-L2-L3
L1-L3-L2

10

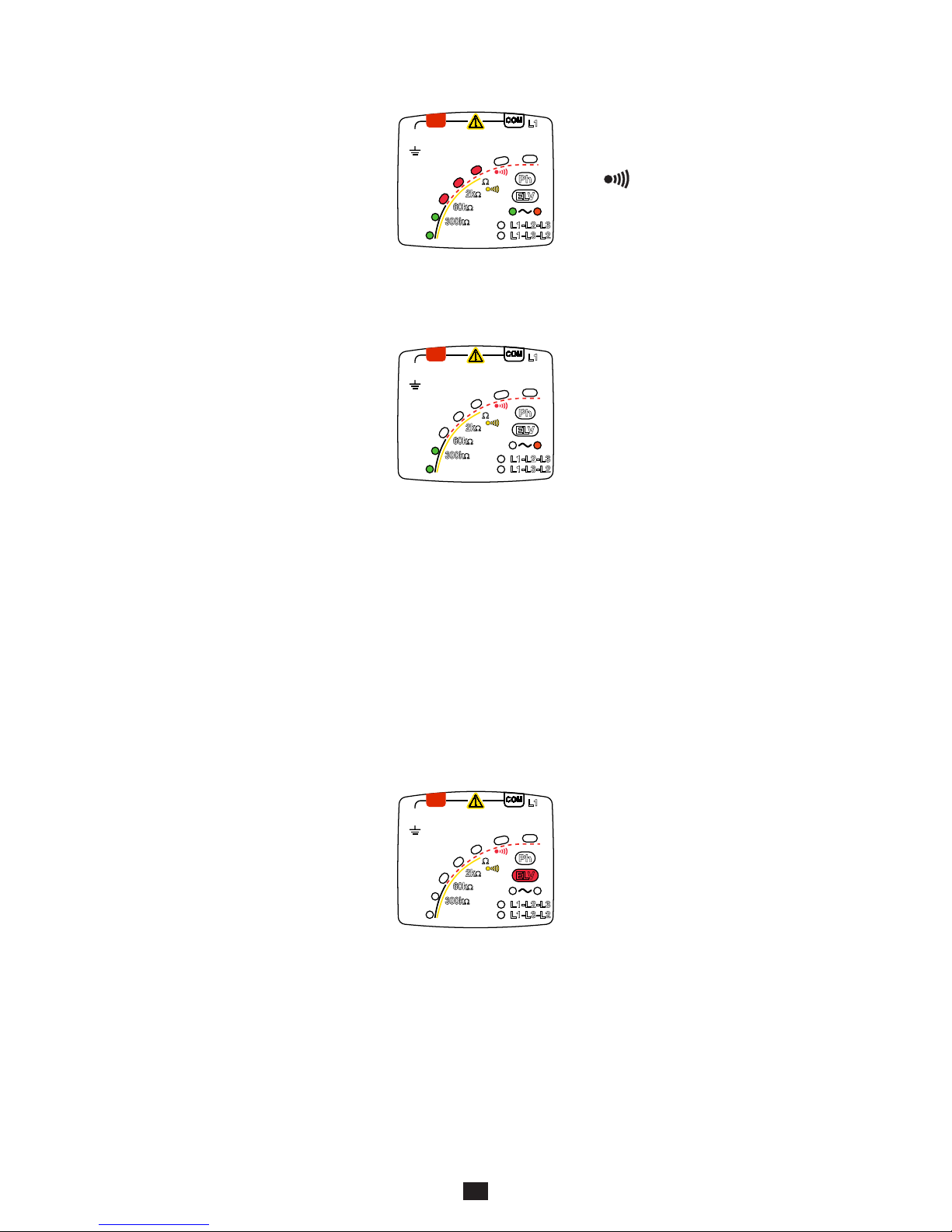

continue : les voyants s’allument pour indiquer sa valeur
et le voyant +(vert) ou le voyant - (orange) s‘allume pour
indiquer la polarité.
dangereuse (> 50 V
ac
ou 120 V
dc
) : le voyant ELV (rouge)
clignote d’autant plus rapidement que la tension présente
est élevée et l’appareil émet des bips sonores.
ELV : Extra Low Voltage ou Très Basse Tension de Sécurité
(TBT). Ce voyant redondant indique que la tension est supé-
rieure à la TBT.
Les deux premiers voyants du bargraphe sont verts pour
indiquer que la tension n’est pas dangereuse et l’appareil
n’émet pas de bip. Les suivants sont rouges et l’appareil
émet des bips.
Si le voyant ELV s’allume seul, les piles sont usées ou
absentes.
Si la tension présente est :
alternative : les voyants s’allument pour indiquer sa valeur
et les voyants +(vert) et -(orange) sont allumés.
Dans le cas d’une tension perturbatrice à proximité de l’élé-
ment testé, l’appareil peut indiquer la présence d’une tension
de service sur l’élément testé.
+
AC
DC
V
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
COM
300k Ω
60k Ω
2k Ω
Ω
L1
L1-L2-L3
L1-L3-L2
+
AC
DC
V
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
COM
300k Ω
60k Ω
2k Ω
Ω
L1
L1-L2-L3
L1-L3-L2
+
AC
DC
V
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
300k Ω
COM
300k Ω
60k Ω
2k Ω
Ω
L1
L1-L2-L3
L1-L3-L2

11
2.3. INDICATION DU NIVEAU DE CONTINUITÉ
Connectez la pointe de touche rouge sur la borne +et le
cordon noir sur la borne COM.
Placez vos mains derrière la garde de l’appareil et de la
pointe de touche.
Placez les pointes de touche sur l’élément à tester et main-
tenez fermement le contact.
Maintenez le bouton
Ω
appuyé.
Si aucune tension n’est détectée, le C.A 762 IP2X effectue
un contrôle de continuité.
Si le résultat est :
< 100 W : les 5 premiers voyants du bargraphe clignotent
successivement. L’appareil émet un signal sonore continu.
Comprise entre 100 Wet 2 kW : ce sont les 4 premiers
voyants du bargraphe qui s’allument.
Comprise entre 2 kWet 60 kW : ce sont les 3 premiers
voyants du bargraphe qui s’allument.
Comprise entre 60 kWet 300 kW : ce sont les 2 premiers
voyants du bargraphe qui s’allument.
> 300 kW : l’appareil n’afche rien et n’émet aucun son.
2.4. DÉTECTION DE PHASE
Le C.A 762 IP2X effectue une détection de phase unipolaire.
C’est à dire qu’il suft de brancher une seule pointe de touche
pour savoir si une phase est présente.
Attention : La détection de phase n’est pas une vérication
d’absence de tension.
Pour fonctionner correctement, la détection de phase doit être
utilisée sur des réseaux référencés à la terre.
Elle permet, par exemple, de savoir où se trouve la phase
sur une prise pour un réseau référencé à la terre.
Connectez la pointe de touche rouge sur la borne +.
Placez vos mains derrière la garde de l’appareil.
Placez la pointe de touche sur l’élément à tester et maintenez
fermement le contact.
R

12
Si la pointe de touche est bien sur la phase, le voyant Ph
(phase) clignote l’appareil émet des bips sonores.
Attention : ce n’est pas parce que le voyant Ph ne clignote
pas qu’il n’y a pas de tension dangereuse sur
la prise.
2.5. ORDRE DES PHASES
Placez la pointe de touche noire sur la première phase
du système triphasé et la pointe de touche rouge sur la
deuxième phase. L’appareil indique la tension présente.
Appuyez sur le bouton .
Sinon, les deux voyants L1-L2-L3 et L1-L3-L2 clignotent
alternativement.
Remarque : Si la tension est inférieure à 50 V
ac
ou continue,
la fonction est inhibée.
Lorsque le C.A762 IP2X émet deux bips aigus, déplacez la
pointe de touche rouge sur la dernière phase du système.
L’appareil indique la tension présente.
+
AC
DC
V
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
COM
300k Ω
60k Ω
2k Ω
Ω
L1
L1-L2-L3
L1-L3-L2
+
AC
DC
V
CAT IV
600V
400
230
127
50
690 AC
750 DC
12
24
+
-
ELV
Ph
COM
300k Ω
60k Ω
2k Ω
Ω
L1
L1-L2-L3
L1-L3-L2

L3
PE
N
L1
L2

13
S’il y a un problème, c’est à dire si l’appareil ne détecte
pas de changement de phase dans les 10 secondes ou si
les phases ne sont pas équilibrées, il signale une erreur en
émettant deux bips graves.
Sinon, l’appareil indique l’ordre des phases en allumant :
le voyant L1-L2-L3 et en émettant un bip grave suivi d’un
bip aigu,
ou le voyant L1-L3-L2 et en émettant un bip aigu suivi
d’un bip grave.
2.6. UTILISATION DU C.A 751 (OPTION)
Si vous avez acheté un adaptateur 2P+T, C.A 751, vous
pouvez effectuer une VAT entre la phase et le neutre sur
une prise.
Attention : L’association du C.A 762 et du C.A 751 ramène
l’ensemble du produit à la catégorie de mesure
II 250 V.
Branchez le C.A 751 sur les bornes du C.A 762 puis reportez-
vous à la notice de fonctionnement du CA. 751.
Avertissement : Lorsque le C.A 762 est connecté au
C.A 751, les indications de continuité < 60
et < 300 kWne sont plus valables.
L3
PE
N
L1
L2

14
3. CARACTÉRISTIQUES
3.1. CONDITIONS DE RÉFÉRENCE
Grandeur d’inuence Valeurs de référence
Température 23 ± 5 °C
Humidité relative 30 à 75 % HR
Tension d’alimentation 3 ± 0,1 V
Fréquence du signal mesuré DC ou 45 à 65 Hz
Type de signal sinusoïdal
Champ électrique extérieur < 1 V/m
Champ magnétique DC extérieur < 40 A/m
3.2. CARACTÉRISTIQUES ÉLECTRIQUES
3.2.1. TENSION
Tensions nominales : 12, 24, 50, 127, 230, 400, 690 V
ac
/
V
dc
et 750 V
dc
.
Fréquence de fonctionnement : DC et 16,67 à 800 Hz.
Intensité d’entrée maximale : 3,5 mA
rms
.
Impédance d’entrée > 400 kW.
Temps de réponse < 500 ms.
Le voyant correspondant à la tension V s’allume avant que
la tension atteigne 85%V.
Si aucun voyant n’est allumé, la tension présente est < 12 V.
Le C.A 762 IP2X doit être utilisé uniquement sur des réseaux
de tensions normalisées.
Cycle de fonctionnement : 30 s (durée maximale pendant
laquelle l’appareil peut être connecté à un élément sous
tension) - 240 s (temps de repos minimal pendant lequel
le détecteur ne doit pas être connecté à un élément sous
tension).
3.2.2. CONTINUITÉ ET RÉSISTANCE
La détection de continuité est inhibée si une tension > 1 V
est présente.
Les seuils de déclenchement sont :
100 W< R < 150 W
2 kW< R < 3 kW
60 kW< R < 90 kW
300 kW< R < 450 kW
Courant de test ≤1 mA
Tension en circuit ouvert ≤3,3 V

15
100
90
80
70
60
50
40
30
20
10
0
-50 -40 -30 -20 -10 0 10 20 30 40 50 60 70 80 90
°C
321
%HR
3.2.3. REPÉRAGE DE PHASE
120 V
ac
< tension < 690 V
ac
pour 45 Hz ≤fréquence ≤65 Hz
400 V
ac
< tension < 690 V
ac
pour 16,67 Hz ≤fréquence < 45 Hz
3.2.4. ORDRE DES PHASES
Fréquence comprise entre 45 et 400 Hz.
Tension comprise entre 50 et 690 V
ac
entre phases.
Temps d’acquisition des informations après contact ≤1 s.
Temps de rétention de l’information : 10 s.
Taux de déséquilibre admissible en amplitude : 20%.
Taux d’harmoniques admissible en tension : 10%.
Réjection des trames de télécommande EDF (TCC-175 Hz-
188 Hz).
3.3. CONDITIONS D’ENVIRONNEMENT
L’appareil est de type N. Il doit être utilisé dans les conditions
suivantes :
1 : Domaine de référence
2 : Domaine de fonctionnement
-15 à +45 °C et 20 à 95 % HR hors condensation.
(35°C max à 95%HR)
3 : Domaine de stockage (sans pile)
-40 à +70 °C et 20 à 95 % HR hors condensation.
En cas de non utilisation prolongée ou de stockage, retirer
les piles du boîtier.
Utilisation en intérieur et en extérieur.
Degré de pollution : 2.
Altitude : < 2000 m.
3.4. ALIMENTATION
L’alimentation du C.A 762 IP2X est réalisée par deux piles
1,5 V alcaline (type AAA ou LR3).
L’autonomie est de 7 000 mesures de 10 secondes.

16
Les piles peuvent être remplacées par des accumulateurs
rechargeables, mais l’autonomie sera bien moindre.
3.5. CARACTÉRISTIQUES CONSTRUCTIVES
Dimensions (L x l x P) 163 x 64 x 40 mm
Masse environ 210 g
Cordon longueur 90 cm
Indice de protection IP 65 selon IEC 60529
IK 04 selon IEC 50102
Chute 2 mètres.
3.6. CONFORMITÉ AUX NORMES INTERNA-
TIONALES
Détecteur de tension bipolaire IEC 61243-3 Ed. 2 de 2009.
Conforme aux prescriptions de la NF C 18-510.
L’appareil est conforme selon l’IEC 61010-1, 600V CAT IV.
3.7. COMPATIBILITÉ ÉLECTROMAGNÉTIQUE
Émission et immunité en milieu industriel selon IEC 61326-1.

17
4. MAINTENANCE
Excepté les piles, l’appareil ne comporte aucune
pièce susceptible d’être remplacée par un personnel non
formé et non agréé. Toute intervention non agréée ou
tout remplacement de pièce par des équivalences risque
de compromettre gravement la sécurité.
4.1. NETTOYAGE
L’appareil doit être maintenu en parfait état de propreté.
Déconnectez tout branchement de l’appareil.
Utilisez un chiffon doux, légèrement imbibé d’eau savon-
neuse. Rincez avec un chiffon humide et séchez rapidement
avec un chiffon sec ou de l’air pulsé. N’utilisez pas d’alcool,
de solvant ou d’hydrocarbure.
4.2. REMPLACEMENT DES PILES
Si, lors de l’auto test, seule la moitié des voyants s’allume,
vous devez remplacer les piles.
Déconnectez tout branchement de l’appareil.
A l’aide d’un tournevis, dévissez les deux vis imperdables
de la trappe à pile située sous l’appareil.
Retirez les piles usagées et remplacez-les par deux piles
neuve (piles 1,5 V alcaline de type AAA ou LR3).
Refermez la trappe à pile et assurez-vous de sa fermeture
complète et correcte.
Revissez les deux vis.
Les piles et les accumulateurs usagés ne doivent
pas être traités comme des déchets ménagers.
Rapportez-les au point de collecte approprié pour
le recyclage.

18
5. GARANTIE
Notre garantie s’exerce, sauf stipulation expresse, pendant
douze mois après la date de mise à disposition du matériel.
L’extrait de nos Conditions Générales de Vente sera com-
muniqué sur demande.
La garantie ne s’applique pas suite à :
une utilisation inappropriée de l'équipement ou à une utili-
sation avec un matériel incompatible ;
des modications apportées à l'équipement sans l'autorisa-
tion explicite du service technique du fabricant ;
des travaux effectués sur l'appareil par une personne non
agréée par le fabricant ;
une adaptation à une application particulière, non prévue
par la dénition du matériel ou non indiquée dans la notice
de fonctionnement ;
des dommages dus à des chocs, chutes ou inondations.

19
6. ÉTAT DE LIVRAISON
Détecteur de tension C.A 762 IP2X
Livré sous blister avec :
un cordon porte-pointe noir de 1 m,
une pointe de touche rouge Ø 4 mm IP2X,
une pointe de touche noire Ø 4 mm IP2X,
une dragonne,
deux piles alcaline AAA ou LR3,
une notice de fonctionnement 5 langues,
un certicat de vérication.
6.1. ACCESSOIRES ET RECHANGES
Pointe de touche rouge Ø 2 mm
Cordon noir avec pointe de touche Ø 2 mm
Un kit IP2X constitué d’un cordon porte-pointe noir et de 2
pointes de touche rouge et noire Ø 4 mm IP2X,
Un jeu de 2 pointes de touche rouge et noire Ø 2 mm IP2X.
Sacoche de transport
Adaptateur 2P+T, C.A 751
Pour les accessoires et les rechanges, consultez notre site
internet :
www.chauvin-arnoux.com

20
WARNING, risk of DANGER! The operator must
refer to these instructions whenever this danger
symbol appears.
Equipment protected by double insulation.
Equipment suitable for live work.
Battery.
Earth.
The CE marking indicates conformity with
European directives, in particular LVD and EMC.
The rubbish bin with a line through it indicates that,
in the European Union, the product must undergo
selective disposal in compliance with Directive
WEEE 2002/96/EC. This equipment must not be
treated as household waste.
Denition of measurement categories:
Measurement category IV corresponds to measurements
taken at the source of low-voltage installations.
Example: power feeders, counters and protection devices.
Measurement category III corresponds to measurements
on building installations.
Example: distribution panel, circuit-breakers, machines or
xed industrial devices.
Measurement category II corresponds to measurements tak-
en on circuits directly connected to low-voltage installations.
Example: power supply to domestic electrical appliances
and portable tools.
Thank you for purchasing a C.A 762 IP2X voltage detector.
For best results from your instrument:
read these operating instructions carefully,
comply with the precautions for use.
ENGLISH
