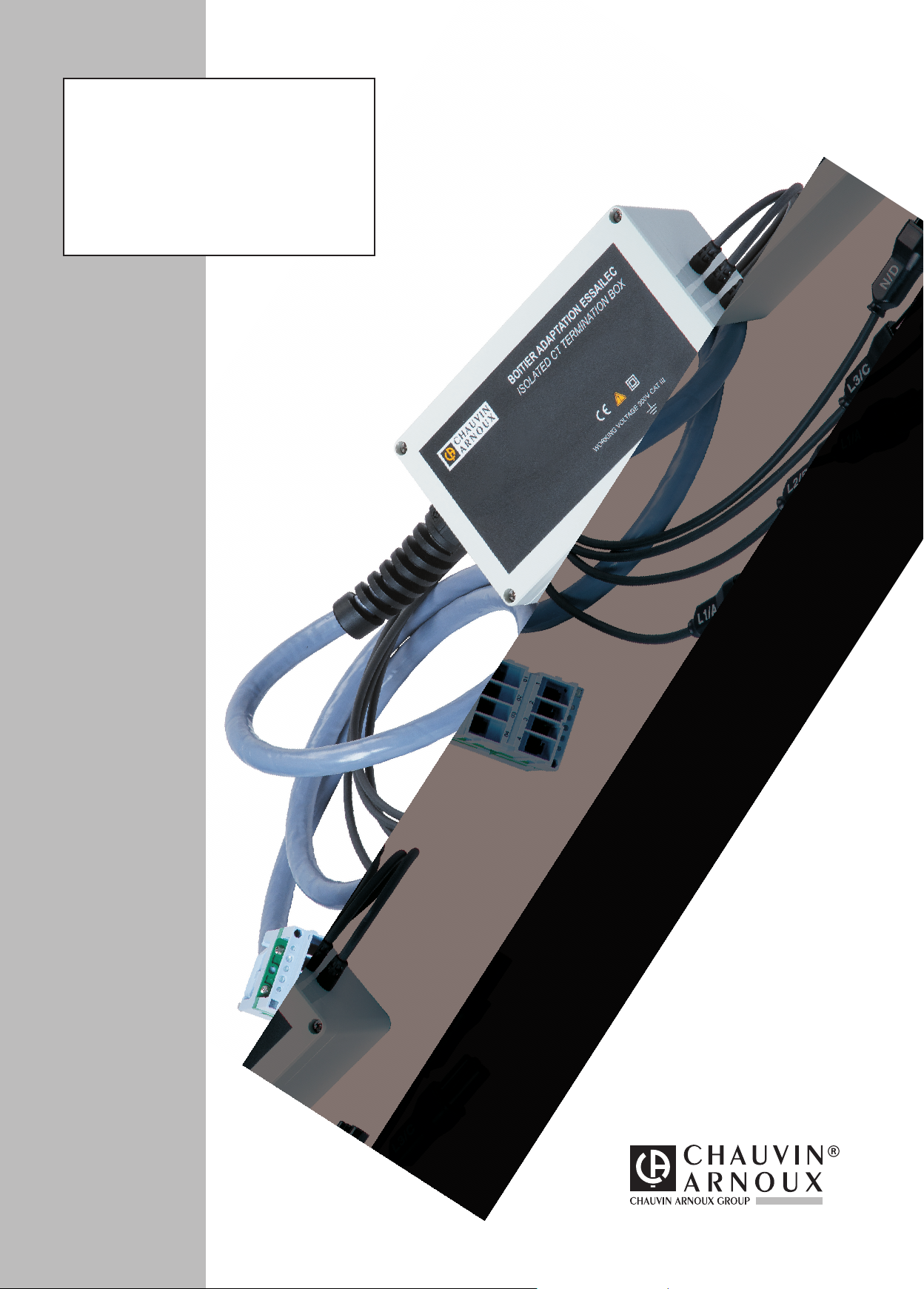

Chauvin Arnoux ESSAILEC P01102131 User manual

Notice de fonctionnement
User's manual
Bedienungsanleitung
Manuale d’uso
Manual de instrucciones
BOÎTIER ESSAILEC®
ESSAILEC®TEST BLOCK
ESSAILEC®TESTBAUSTEIN
DISPOSITIVO ESSAILEC®
DISPOSITIVO ESSAILEC®
FRANÇAIS
ENGLISH
DEUTSCH
ITALIANO
ESPAÑOL

2
ATTENTION, risque de DANGER ! L’opérateur doit consulter la présente notice à chaque fois que ce symbole
de danger est rencontré.
Appareil protégé par une isolation double.
Terre.
Le marquage CE indique la conformité aux directives européennes, notamment DBT et CEM.
La poubelle barrée signifie que, dans l’Union Européenne, le produit fait l’objet d’une collecte sélective confor-
mément à la directive DEEE 2002/96/EC : ce matériel ne doit pas être traité comme un déchet ménager.
Définition des catégories de mesure :
La catégorie de mesure IV correspond aux mesurages réalisés à la source de l’installation basse tension.
Exemple : arrivée d’énergie, compteurs et dispositifs de protection.
La catégorie de mesure III correspond aux mesurages réalisés dans l’installation du bâtiment.
Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels fixes.
La catégorie de mesure II correspond aux mesurages réalisés sur les circuits directement branchés à l’installation basse tension.
Exemple : alimentation d’appareils électrodomestiques et d’outillage portable.
English .................................................................................................................................. 7
Deutsch .............................................................................................................................. 12
Italiano ............................................................................................................................... 17
Español .............................................................................................................................. 22
Specifications...................................................................................................................... 27
Vous venez d’acquérir un boîtier ESSAILEC®et nous vous remercions de votre confiance. Cet accessoire est fait pour être utilisé
avec les analyseurs de puissance triphasés des familles Qualistar C.A 8331, C.A 8333, C.A 8335, C.A 8336, CA 8435 et PEL 1XX.
Pour obtenir le meilleur service de votre adaptateur :
lisez attentivement cette notice de fonctionnement,
respectez les précautions d’emploi.

3
PRÉCAUTIONS D’EMPLOI
Cet appareil est conforme aux normes de sécurité EN 61010-2-030 pour des tensions de 300 V en catégorie III.
Le non-respect des consignes de sécurité peut entraîner un risque de choc électrique, de feu, d’explosion, de destruction de
l’appareil et des installations.
L’opérateur et/ou l’autorité responsable doit lire attentivement et avoir une bonne compréhension des différentes précautions
d’emploi. Une bonne connaissance et une pleine conscience des risques des dangers électriques est indispensable pour
toute utilisation de cet appareil.
N’utilisez pas votre adaptateur sur des réseaux dont la tension ou la catégorie sont supérieures à celles mentionnées.
Respectez les conditions d’utilisation, à savoir la température, l’humidité, l’altitude, le degré de pollution et le lieu d’utilisation.
N’utilisez pas votre adaptateur si son boîtier est ouvert, détérioré ou mal remonté. Avant chaque utilisation, vérifiez l’intégrité du
boîtier et des cordons.
Ne soumettez pas votre adaptateur à des projections ou à des chutes d’eau ou de tout autre liquide.
Utilisez des moyens de protection individuels adaptés lorsque des parties sous tension dangereuse peuvent être accessibles
dans l’installation où la mesure est réalisée.
N’ouvrez jamais le circuit secondaire d’un transformateur de courant si le circuit primaire est parcouru par un courant.
Toute procédure de dépannage ou de vérification métrologique doit être effectuée par du personnel compétent et agréé.
SOMMAIRE
1. PRÉSENTATION ........................................................................................................................................................................ 4
2. UTILISATION ............................................................................................................................................................................. 5
3. MAINTENANCE......................................................................................................................................................................... 6
3.1. Nettoyage ....................................................................................................................................................................... 6
3.2. Vérification métrologique............................................................................................................................................... 6
3.3. Réparation ...................................................................................................................................................................... 6
4. GARANTIE ................................................................................................................................................................................ 6
5. POUR COMMANDER ............................................................................................................................................................... 6

4
1. PRÉSENTATION
Cet adaptateur est un transducteur triphasé permettant de convertir les sorties de transformateurs de courant 5 Aac en une tension
(1,7V au maximum). Il est doté de quatre circuits d’entrée courant 5Aac L1, L2, L3 et N et de quatre circuits de sortie tension.
Tous les circuits sont indépendants et isolés entre les entrées et les sorties.

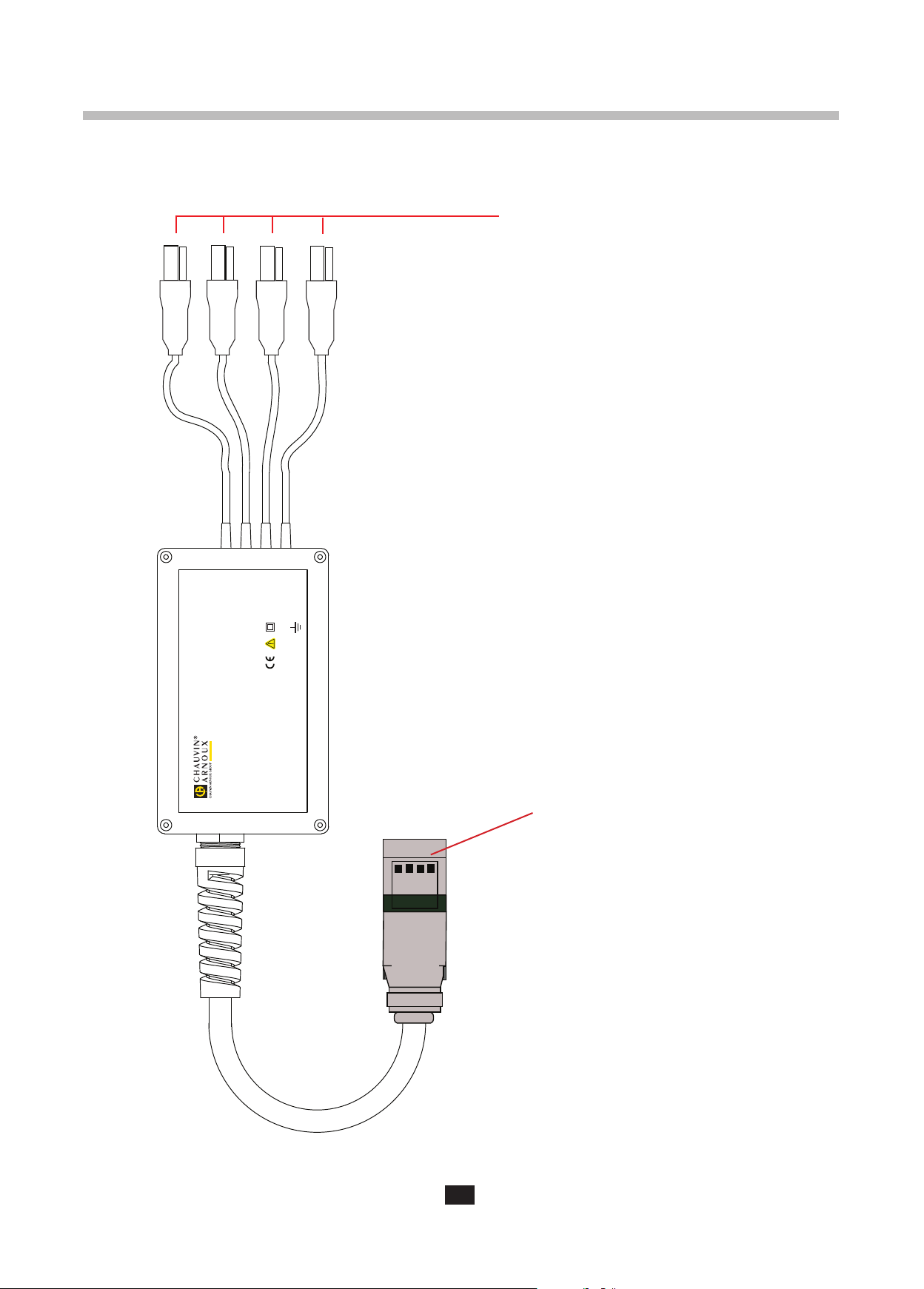

4 prises de sortie tension pour connexion à
l’analyseur de puissance et d’énergie
4 entrées courant sur le connecteur
ESSAILEC®
ISOLATED CT TERMINATION BOX
BOîTIER ADAPTATION ESSAILEC
WORKING VOLTAGE 300V CAT III
L1/AL2/B
L3/C
N/D

5
2. UTILISATION
Les connexions d’entrée courant se font via un connecteur ESSAILEC®qui permet la mesure simultanée sur les 3 phases et le
neutre sans ouverture du circuit.
Le circuit à mesurer doit être équipé d’une embase ESSAILEC®de la gamme courant, reconnaissable grâce au code de couleur vert.
Retirez le couvercle de l’embase sur l’installation en dévissant les deux vis;
Retirez le couvercle du connecteur ESSAILEC®en dévissant les deux vis;
Insérez le connecteur ESSAILEC®dans l’embase. Un détrompage empêche toute erreur de branchement :
Pour commencer les mesures, branchez les prises de sortie tension sur les bornes courant de l’analyseur de puissance et d’énergie.
Il reconnaît automatiquement le boîtier ESSAILEC®.
Pour la configuration de la mesure et les caractéristiques techniques, reportez-vous à la notice de fonctionnement de
l’analyseur avec lequel vous utilisez votre adaptateur.
Couvercle de protection du connecteur
Détrompage
Fiche de connexion
Pour retirer le couvercle de protection du
connecteur ESSAILEC®dévissez ces deux vis.

6
3. MAINTENANCE
L’instrument ne comporte aucune pièce susceptible d’être remplacée par un personnel non formé et non agréé.
Toute intervention non agréée ou tout remplacement de pièce par des équivalences risque de compromettre gravement
la sécurité.
3.1. NETTOYAGE
Déconnectez tout branchement de l’adaptateur.
Utilisez un chiffon doux, légèrement imbibé d’eau savonneuse. Rincez avec un chiffon humide et séchez rapidement avec un
chiffon sec ou de l’air pulsé. N’utilisez pas d’alcool, de solvant ou d’hydrocarbure.
3.2. VÉRIFICATION MÉTROLOGIQUE
Comme tous les appareils de mesure ou d’essais, une vérification périodique est nécessaire.
Nous vous conseillons une vérification annuelle de cet appareil. Pour les vérifications et étalonnages, adressez vous à nos labo-
ratoires de métrologie accrédités COFRAC ou aux centres techniques MANUMESURE.
Renseignements et coordonnées sur demande :
Tél. : [phone] - Fax : [phone]
3.3. RÉPARATION
Pour les réparations sous garantie et hors garantie, contactez votre agence commerciale Chauvin Arnoux la plus proche ou votre
centre technique régional Manumesure qui établira un dossier de retour et vous communiquera la procédure à suivre.
Coordonnées disponibles sur notre site : http://www.chauvin-arnoux.com ou par téléphone aux numéros suivants : 02 31 64 51
55 (centre technique Manumesure), 01 44 85 44 85 (Chauvin Arnoux).
Pour les réparations hors de France métropolitaine, sous garantie et hors garantie, retournez l’appareil à votre agence Chauvin
Arnoux locale ou à votre distributeur.
4. GARANTIE
Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois après la date de mise à disposition du matériel. L’extrait
de nos Conditions Générales de Vente sera communiqué sur demande.
La garantie ne s’applique pas suite à :
une utilisation inappropriée de l’équipement ou à une utilisation avec un matériel incompatible ;
des modifications apportées à l’équipement sans l’autorisation explicite du service technique du fabricant ;
des travaux effectués sur l’appareil par une personne non agréée par le fabricant ;
une adaptation à une application particulière, non prévue par la définition du matériel ou non indiquée dans la notice de
fonctionnement ;
des dommages dus à des chocs, chutes ou inondations.
5. POUR COMMANDER
Boîtier ESSAILEC®....................................................................................................................................................... P01102131
Livré dans une boîte en carton avec :
une notice de fonctionnement 5 langues,
un certificat de vérification.

8
PRECAUTIONS FOR USE
The device is compliant with the EN 61010-2-030 safety standards for voltages of 300V in category III.
Failure to observe the safety instructions may result in electric shock, fire, explosion, and destruction of the instrument and of
the installations.
The operator and/or the responsible authority must carefully read and clearly understand the various precautions to be taken in
use. Sound knowledge and a keen awareness of electrical hazards are essential when using this instrument.
Do not use the instrument on networks of which the voltage or category exceeds those mentioned.
Comply with the conditions of use, that is to say temperature, humidity, altitude, degree of pollution and location of use.
Do not use the adapter box if its housing is open, deteriorated, or incorrectly reassembled. Before each use, check the integrity
of the insulation of the core or of the arms of the clamps, of the housing, and of the leads.
Do not subject the adapter box to sprayed or falling water or other liquids.
Use suitable personal protective equipment when parts at hazardous voltages may be accessible in the installation where the
measurement is made.
Never open the secondary of a current transformer if there is a current in the primary circuit.
Any repairs must be carried out by accredited skilled personnel.
CONTENTS
1. PRESENTATION ........................................................................................................................................................................ 9
2. USE .......................................................................................................................................................................................... 10
3. MAINTENANCE....................................................................................................................................................................... 11
3.1. Cleaning........................................................................................................................................................................ 11
3.2. Metrological check....................................................................................................................................................... 11
3.3. Repair............................................................................................................................................................................ 11
4. WARRANTY ........................................................................................................................................................................... 11
5. TO ORDER............................................................................................................................................................................... 11

9
1. PRESENTATION
This adapter is a three-phase transducer used to convert the outputs of 5AAC current transformers into a voltage (1.7V at most).
It has four 5AAC current input circuits, L1, L2, L3, and N, and four voltage output circuits. All of the circuits are independent and
isolated between the inputs and the outputs.
4 voltage output connectors for connection to
the power and energy analyzer
4 current inputs on the ESSAILEC®
plug
ISOLATED CT TERMINATION BOX
BOîTIER ADAPTATION ESSAILEC
WORKING VOLTAGE 300V CAT III
L1/AL2/B
L3/C
N/D

10
2. USE
The current input connections are made via an ESSAILEC®plug that allows simultaneous measurement on the 3 phases and the
neutral without opening the circuit.
The circuit to be measured must be equipped with an ESSAILEC®current socket, identified by the green colour code.
Remove the cover from the socket on the installation by unscrewing the two screws;
Remove the cover from the ESSAILEC®plug by unscrewing the two screws;
Insert the ESSAILEC®plug into the socket. A polarizer prevents connection errors:
To remove the cover of the ESSAILEC®connector,
unscrew the two screws
To start the measurements, connect the voltage output connectors to the current terminals of the power and energy analyzer. It
automatically recognizes the ESSAILEC®test block.
For the measurement configuration and technical characteristics, refer to the user manual of the analyzer you are using with
your adapter.
Connector protection cover
Polarization
Connector

11
3. MAINTENANCE
The instrument contains no parts that can be replaced by personnel who have not been specially trained and ac-
credited. Any unauthorized repair or replacement of a part by an “equivalent” may gravely impair safety.
3.1. CLEANING
Disconnect the adapter box completely.
Use a soft cloth, dampened with soapy water. Rinse with a damp cloth and dry rapidly with a dry cloth or forced air. Do not use
alcohol, solvents, or hydrocarbons
3.2. METROLOGICAL CHECK
Like all measuring or testing devices, the instrument must be checked regularly.
This instrument should be checked at least once a year. For checking and calibration, contact one of our accredited metrology
laboratories (information and contact details available on request), at our Chauvin Arnoux subsidiary or the branch in your country.
3.3. REPAIR
For all repairs before or after expiry of warranty, please return the device to your distributor.
4. WARRANTY
Except as otherwise stated, our warranty is valid for twelve months starting from the date on which the equipment was sold.
Extract from our General Conditions of Sale provided on request.
The warranty does not apply in the following cases:
Inappropriate use of the equipment or use with incompatible equipment;
Modifications made to the equipment without the explicit permission of the manufacturer’s technical staff;
Work done on the device by a person not approved by the manufacturer;
Adaptation to a particular application not anticipated in the definition of the equipment or not indicated in the user’s manual;
Damage caused by shocks, falls, or floods.
5. TO ORDER
ESSAILEC®test block ................................................................................................................................................ P01102131
Supplied in a cardboard box with:
a user manual in 5 languages,
a verification certificate.

12
ACHTUNG, Gefahrenrisiko! Sobald dieses Gefahrenzeichen erscheint, ist der Bediener verpflichtet, die Anleitung
zu Rate zu ziehen.
Das Gerät ist durch eine doppelte Isolierung geschützt.
Erde.
Die CE-Kennzeichnung zeigt an, dass das Gerät die EMV- und Niederspannungsrichtlinien erfüllt.
Der durchgestrichene Mülleimer bedeutet, dass das Produkt in der europäischen Union gemäß Richtlinie WEEE
2002/96/EC der Abfalltrennung unterliegt: Das Produkt darf nicht als Haushaltsmüll entsorgt werden.
Definition der Messkategorien:
Die Messkategorie IV bezieht sich auf Messungen, die an der Quelle von Niederspannungsinstallationen durchgeführt werden.
Beispiel: Stromzufuhr, Zähler und Schutzgeräte.
Die Messkategorie III bezieht sich auf Messungen, die an Gebäudeinstallationen durchgeführt werden.
Beispiel: Verteilertafel, Schalter, fest installierte, industrielle Maschinen oder Geräte.
Die Messkategorie II bezieht sich auf Messungen, die an Kreisen durchgeführt werden, die direkt an Niederspannungsinstallationen
angeschlossen sind.
Beispiel: Stromversorgung für Haushaltsgeräte und tragbare Werkzeuge.
Sie haben einen ESSAILEC®Testbaustein erstanden, wir danken Ihnen für Ihr Vertrauen. Dieses Zubehör ist für den Einsatz mit
Analysatoren für Drehstromnetze der Serie Qualistar C.A 8331, C.A 8333, C.A 8335, C.A 8336, C.A 8435 und PEL 1XX geeignet.
Damit die optimale Nutzung den Adapter gewährleistet ist:
Lesen Sie aufmerksam diese Bedienungsanleitung,
Beachten Sie genau die Benutzungshinweise.
DEUTSCH

13
SICHERHEITSHINWEISE
Es entspricht den Sicherheitsnormen EN 61010-2-030 bis 300 V Spannungen in Messkategorie III.
Die Nichtbeachtung der Sicherheitshinweise kann zu Gefahren durch elektrische Schläge, durch Brand oder Explosion, sowie
zur Zerstörung des Geräts und der Anlage führen.
Der Benutzer bzw. die verantwortliche Stelle müssen die verschiedenen Sicherheitshinweise sorgfältig lesen und gründlich
verstehen. Die umfassende Kenntnis und das Bewusstsein der elektrischen Gefahren sind bei jeder Benutzung dieses Gerätes
unverzichtbar.
Verwenden Sie das Gerät niemals an Netzen mit höheren Spannungen oder Messkategorien als den angegebenen.
Halten Sie sich an die vorgegebenen Einsatzbedingungen wie Temperatur, Luftfeuchtigkeit, Höhe, Verschmutzungsgrad und
Einsatzort.
Verwenden Sie den Adapter niemals wenn das Gehäuse offen, beschädigt oder falsch zusammengebaut ist. Vergewissern Sie
sich vor jedem Einsatz, dass die Isolierung der Spulen bzw. der Klemmen sowie das Gehäuse und die Kabel in ordnungsgemä-
ßem Zustand sind.
Setzen Sie die Adapter weder Spritzwasser, noch einem direkten Wasserstrahl oder sonstigen Flüssigkeiten aus.
Tragen Sie geeignete Schutzkleidung, wenn spannungsführende Teile in der gemessenen Anlage offen liegen.
Öffnen Sie niemals die Sekundärspule eines Stromwandlers wenn die Primärspule Strom führ
Jegliche Instandsetzung und Eichung muss von kompetentem und autorisiertem Personal ausgeführt werden.
INHALTSVERZEICHNIS
1. PRÄSENTATION...................................................................................................................................................................... 14
2. VERWENDUNG ....................................................................................................................................................................... 15
3. WARTUNG............................................................................................................................................................................... 16
3.1. Reinigung...................................................................................................................................................................... 16
3.2. Messtechnische Überprüfung...................................................................................................................................... 16
3.3. Reparatur ...................................................................................................................................................................... 16
4. GARANTIE .............................................................................................................................................................................. 16
5. BESTELLANGABEN................................................................................................................................................................ 16

14
1. PRÄSENTATION
Dieser Adapter ist ein Energiewandler in drei Phasen, der die Ausgabe von Stromwandlern 5AAC in Spannung umwandelt (1,7V
max.). Er besitzt vier Eingänge für Stromkreise 5AAC L1, L2, L3 und N sowie vier Spannungsausgänge. Alle Kreise sind unabhängig
und zwischen den Eingängen und Ausgängen isoliert.
Vier Stecker (Spannungsausgang) für Leistungs- und
Energieanalysator.
Vier Stromeingänge am Stecker
ESSAILEC®
ISOLATED CT TERMINATION BOX
BOîTIER ADAPTATION ESSAILEC
WORKING VOLTAGE 300V CAT III
L1/AL2/B
L3/C
N/D

15
2. VERWENDUNG
Die Stromverbindungen werden über einen Stecker ESSAILEC®geführt, sodass 3 Phasen und Neutral gleichzeitig gemessen werden
können, ohne den Schaltkreis zu unterbrechen.
Dazu wird der Messkreis mit einer ESSAILEC®Anschlussbuchse (Strom, erkennbar an der Farbkodierung grün) ausgestattet.
Den Deckel von der Anschlussbuchse abnehmen (die beiden Schrauben lösen);
Den Deckel des ESSAILEC®Steckers abnehmen (die beiden Schrauben lösen);
Den Stecker ESSAILEC®in die Anschlussbuchse einstecken. Eine Unverwechselbarkeitseinrichtung verhindert falsches
Einführen der Stecker.
Schutzdeckel von der Anschlussbuchse ESSAILEC®
abschrauben (2 Schrauben).
Zum Messen werden die Spannungsstecker an die Strombuchsen des Leistungs- und Energieanalysators angeschlossen. Der
Analysator erkennt den ESSAILEC®Baustein automatisch..
Näheres zur Messkonfiguration und den technischen Eigenschaften entnehmen Sie bitte der Bedienungsanleitung des
Analysators, mit dem Sie den Adapter verwenden.
Schutzdeckel Anschlussbuchse
Vorkehrung gegen falsches Stecken
Steckanschluss

16
3. WARTUNG
Der Hersteller kann nicht für Unfälle oder Schäden haftbar gemacht werden, die auf eine außerhalb des Kundendienstes
des Herstellers oder von nicht zugelassenen Reparaturwerkstätten durchgeführte Reparatur des Gerätes zurückzuführen
sind.
3.1. REINIGUNG
Den Adapter von jeder Verbindung trennen.
Mit einem leicht mit Seifenwasser angefeuchteten Tuch reinigen. Mit einem feuchten Lappen abwischen und schnell mit einem
trockenen Tuch oder in einem Luftstrom trocknen. Weder Alkohol, noch Lösungsmittel oder Kohlenwasserstoffe verwenden.
3.2. MESSTECHNISCHE ÜBERPRÜFUNG
Wie auch bei anderen Mess- oder Prüfgeräten ist eine regelmäßige Geräteüberprüfung erforderlich.
Es wird mindestens eine einmal jährlich durchgeführte Überprüfung dieses Gerätes empfohlen. Für Überprüfung und Kalibrierung
wenden Sie sich bitte an unsere zugelassenen Messlabors (Auskunft und Adressen auf Anfrage), bzw. an die Chauvin Arnoux
Niederlassung oder den Händler in Ihrem Land.
3.3. REPARATUR
Senden Sie das Gerät für Reparaturen innerhalb und außerhalb der Garantiezeit an Ihren Händler zurück.
4. GARANTIE
Mit Ausnahme von ausdrücklichen anders lautenden Vereinbarungen ist die Garantiezeit zwölf Monate ab Bereitstellung des
Geräts beim Kunden. Auszug aus den Allgemeinen Geschäftsbedingungen (Gesamttext auf Anfrage).
Die Garantie verfällt bei:
Unsachgemäßer Benutzung des Gerätes oder Verwendung mit inkompatiblen anderen Geräten;
Veränderung des Geräts ohne die ausdrückliche Genehmigung der technischen Abteilung des Herstellers;
Eingriffen in das Gerät durch eine nicht vom Hersteller dazu befugte Person;
Anpassung des Geräts an nicht vorgesehene und nicht in der Anleitung aufgeführte Verwendungszwecke;
Schäden durch Stöße, Herunterfallen, Überschwemmung.
5. BESTELLANGABEN
ESSAILEC®Testbaustein ........................................................................................................................................... P01102131
Lieferung erfolgt in einem Karton mit:
einer Bedienungsanleitung in 5 Sprachen,
einem Prüfzertifikat.

17
ATTENZIONE, RISCHIO DI PERICOLO! L’operatore deve consultare il presente manuale d’uso ogni volta che
vedrà questo simbolo di pericolo
Strumento protetto da isolamento doppio.
Terra.
La marcatura CE indica la conformità alle direttive europee, segnatamente DBT e CEM.
La pattumiera sbarrata significa che nell’Unione Europea, il prodotto è oggetto di smaltimento differenziato con-
formemente alla direttiva DEEE 2002/96/CE (concernente gli apparecchi elettrici e elettronici). Questo materiale
non va trattato come rifiuto domestico.
Definizione delle categorie di misura:
La categoria di misura IV corrisponde alle misure effettuate alla fonte dell’impianto a bassa tensione.
Esempio: mandata di energia, contatori e dispositivi di protezione.
La categoria di misura III corrisponde alle misure effettuate sull’impianto dell’edificio.
Esempio: quadro di distribuzione, interruttori automatici, macchine o apparecchi industriali fissi.
La categoria di misura II corrisponde alle misure effettuate sui circuiti direttamente collegati all’impianto a bassa tensione.
Esempio: alimentazione di elettrodomestici e strumenti portatili.
Avete appena acquistato un dispositivo ESSAILEC®e vi ringraziamo per la vostra fiducia. Questo accessorio è progettato per
essere utilizzato con gli analizzatori di potenza trifase delle famiglie Qualistar C.A 8331, C.A 8333, C.A 8335, C.A 8336, C.A
8435 e PEL 1XX.
Per ottenere le migliori prestazioni dal vostro adattatore:
Leggete attentamente il presente manuale d’uso.
Rispettate le precauzioni d’uso.
ITALIANO

18
PRECAUZIONI D’USO
Lo strumento è conforme alle norme di sicurezza EN 61010-2-030 per tensioni fino a 300 V in categoria III.
Il mancato rispetto delle indicazioni di sicurezza può causare un rischio di shock elettrico, incendio, esplosione, distruzione dello
strumento e degli impianti.
L’operatore e/o l’autorità responsabile deve leggere attentamente e assimilare le varie precauzioni d’uso. La buona conoscenza
(e la perfetta coscienza) dei rischi correlati all’elettricità è indispensabile per ogni utilizzo di questo strumento.
Rispettate la tensione e l’intensità massime assegnate e la categoria di misura. Non utilizzate l’adattatore su reti con tensione o
categoria superiori a quelle menzionate.
Rispettare le condizioni d’uso, ossia temperatura, umidità, altitudine, livello d’inquinamento e luogo d’uso.
Non utilizzate l’adattatore se il suo corpo è aperto, deteriorato o rimontato male. Prima dell’uso verificare l’integrità dell’isolante
del toro o dei bracci delle pinze, del corpo e dei cavi.
Non sottoporre l’adattatore a spruzzi o spargimento d’acqua (o qualsiasi altro liquido)
Utilizzate i più adatti mezzi di protezione individuale quando certe parti sotto tensione pericolosa sono accessibili nell’impianto
in cui si realizza la misura.
Non aprite mai il circuito secondario di un trasformatore di corrente se il circuito primario è attraversato da una corrente.
Ogni procedura di riparazione o di verifica metrologica va effettuata da personale competente e autorizzato.
SOMMARIO
1. PRESENTAZIONE ................................................................................................................................................................... 19
2. UTILIZZO................................................................................................................................................................................. 20
3. MANUTENZIONE .................................................................................................................................................................... 21
3.1. Pulizia............................................................................................................................................................................ 21
3.2. Verifica metrologica...................................................................................................................................................... 21
3.3. Riparazione................................................................................................................................................................... 21
4. GARANZIA............................................................................................................................................................................... 21
5. PER ORDINARE...................................................................................................................................................................... 21

19
1. PRESENTAZIONE
Questo adattatore è un trasduttore trifase che permette di convertire le uscite dei trasformatori di corrente 5AAC in una tensione
massima di 1,7 V. E’ dotato di quattro circuiti d’entrata corrente 5AAC L1, L2, L3 e N e di quattro circuiti di uscita tensione. Tutti
i circuiti sono indipendenti e isolati fra gli ingressi e le uscite.
4 prese di uscita tensione per connessione
all’analizzatore di potenza e d’energia
4 ingressi di corrente sul dispositivo
ESSAILEC®
ISOLATED CT TERMINATION BOX
BOîTIER ADAPTATION ESSAILEC
WORKING VOLTAGE 300V CAT III
L1/AL2/B
L3/C
N/D

20
2. UTILIZZO
Le connessioni d’ingresso corrente avvengono mediante un connettore ESSAILEC®che permette la misura simultanea sulle 3 fasi
e il neutro senza apertura del circuito.
Il circuito da misurare verrà dotato di uno zoccolo ESSAILEC®della gamma corrente, riconoscibile grazie al codice di colore verde.
Rimuovete il coperchio dello zoccolo sull’impianto svitando le due viti;
Rimuovete il coperchio del connettore ESSAILEC®svitando le due viti;
Inserite il connettore ESSAILEC®nello zoccolo. Un riferimento impedisce gli eventuali errori d’allacciamento.
Per rimuovere il Coperchio di protezione del connet-
tore ESSAILEC®svitate queste due viti
Per cominciare le misure, collegate le prese di uscita tensione sui morsetti corrente dell’analizzatore di potenza e d’energia. Riconosce
automaticamente il dispositivo ESSAILEC®.
Per la configurazione della misura e le caratteristiche tecniche, consultate il manuale d’uso dell’analizzatore con cui
utilizzate il vostro adattatore.
Coperchio di protezione del connettore
Riferimento
Spina di connessione

21
3. MANUTENZIONE
Lo strumento non comporta pezzi sostituibili da personale non formato e non autorizzato. Qualsiasi intervento non
autorizzato o qualsiasi sostituzione di pezzi con pezzi equivalenti rischia di compromettere gravemente la sicurezza.
3.1. PULIZIA
Disinserire ogni allacciamento dell’adattatore.
Utilizzare un panno soffice, leggermente inumidito con acqua saponata. Sciacquare con un panno umido e asciugare rapidamente
utilizzando un panno asciutto o l’aria compressa. Si consiglia di non utilizzare alcool, solventi o idrocarburi.
3.2. VERIFICA METROLOGICA
Per tutti gli strumenti di misura e di test, è necessaria una verifica periodica.
Vi consigliamo almeno una verifica annuale dello strumento. Per le verifiche e le calibrazioni, rivolgetevi ai nostri laboratori di
metrologia accreditati (informazioni e recapiti su richiesta), alla filiale Chauvin Arnoux del Vostro paese o al vostro agente.
3.3. RIPARAZIONE
Per qualsiasi intervento da effettuare in garanzia o fuori garanzia, si prega d’inviare lo strumento al vostro distributore.
4. GARANZIA
Salvo stipulazioni espresse preventivamente, la nostra garanzia è valida, dodici mesi a decorrere dalla data di messa a disposi-
zione del materiale (estratto dalle nostre Condizioni Generali di Vendita disponibili su richiesta).
La garanzia non si applica in seguito a:
Utilizzo inappropriato dell’attrezzatura o utilizzo con materiale incompatibile;
Modifiche apportate alla fornitura senza l’autorizzazione esplicita del servizio tecnico del fabbricante;
Lavori effettuati sullo strumento da una persona non autorizzata dal fabbricante;
Adattamento ad un’applicazione particolare, non prevista dalla progettazione del materiale o non indicata nel manuale d’uso;
Danni dovuti ad urti, cadute o a fortuito contatto con l’acqua.
5. PER ORDINARE
Dispositivo ESSAILEC®............................................................................................................................................... P01102131
Fornito in una scatola di cartone con:
un manuale d’uso in 5 lingue,
un certificato di verifica.
