Chauvin Arnoux E6N User manual

1
E6N
... / ~
AC / DC
■■
■■
■PINCE AMPEREMETRIQUE
■■
■■
■AC-DC CURRENT CLAMP
Noticedefonctionnement
User'smanual
FRANCAIS
ENGLISH

2
Signification du symbole
Attention ! Consulter la notice de fonctionnement avant d’utiliser l’appareil.
Dans la présente notice de fonctionnement, les instructions précédées de ce symbole,
si elles ne sont pas bien respectées ou réalisées, peuvent occasionner un accident
corporel ou endommager l’appareil et les installations.
Vous venez d’acquérir une pince E6N et nous vous remercions de votre confiance.
Pour obtenir le meilleur service de votre appareil :
nlisez attentivement cette notice de fonctionnement,
nrespectez les précautions d’emploi.
PRECAUTIONS D’EMPLOI
■Ne pas utiliser la pince sur des conducteurs dont la tension de mode commun par rapport
à la terre est supérieure à 600 V eff.
■Ne pas enserrer un conducteur avec la pince sans que celle-ci soit connectée sur un
appareil de mesure.
■Bien maintenir centré le câble ou la barre dans la pince et celle-ci bien
perpendiculaire au conducteur.
■Eviter la proximité d'autres conducteurs qui pourrait créer des champs parasites.
■La pince doit être totalement déconnectée et sur la position "OFF" pour opérer au
changement de la pile.
■Pour qu'une chaîne de mesure respecte une norme, il est nécessaire que chaque
élément la constituant respecte aussi cette norme. Pour votre sécurité, assurez-vous que
les appareils utilisés avec votre pince soient également conformes à la CEI 1010 et ses
conditions d'application. En particulier, vérifiez que les bornes des appareils utilisés sont
protégées par une liaison à la terre ou une isolation adéquate.
■Veiller à la propreté des entrefers. (voir Chapitre Entretien)
GARANTIE
Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois après la date de
mise à disposition du matériel (extrait de nos Conditions Générales de Vente, communi-
quées sur demande).

3
English ........................................................................................... p.13
1. Présentation ..................................................................................................4
2. Description ....................................................................................................4
3. Caractéristiquesélectriques .........................................................................5
4. Sécuritésetprotections................................................................................ 7
4.1 Sécuritéélectrique................................................................................... 7
4.2 Compatibilitéélectromagnétique .............................................................. 7
4.3 Protectionsmécaniques .......................................................................... 7
5. Caractéristiquesgénérales ........................................................................... 8
6. Contrôle de la pile......................................................................................... 8
7. Changement de la pile .................................................................................. 9
8. Modeopératoire ............................................................................................ 9
8.1 Réglage du zéro................................................................................ .9
8.2 Mesures d'intensités......................................................................... 10
9. Maintenance ................................................................................................ 11
9.1Entretien ................................................................................................. 11
9.2Vérificationmétrologique......................................................................... 11
9.3Réparationsousgarantie......................................................................... 12
9.4Réparationhorsgarantie ......................................................................... 12
10.Annexe ........................................................................................................ 23
SOMMAIRE
Utiliser les désignations et références ci-dessous
PINCEE6N...................................................................................... P01.1200.40A
Accessoires:
- Raccord femelle femelle (jeu de 2) .....................................................P01.1017.63
- Adaptateur fiche sécurité/fiche 4........................................................P01.1017.45
Rechange:
- Pile 9 V alcaline.................................................................................P01.1006.20
POUR COMMANDER

4
1. PRESENTATION
LapinceE6N estpourvued'une celluleàeffet Hall.Ellepermet lamesurede courant
continu et alternatif de 1 mA à 80 A sans intervention sur l'installation (coupure du
courantàmesurer).Latensiondesortie,10mV/Aou1V/Aenfonctionducalibreutilisé,
correspondàl'imageducourantmesuré.Lapinceestéquipéed'unemoletted'ajuste-
ment pour réaliser le zéro en sortie, et d'un voyant lumineux indiquant le bon
fonctionnement de la pince et le bon état de la pile. Elle peut être associée à des
multimètres, oscilloscopes, systèmes d'enregistrement et tout appareil muni d'une
entréetension,continueoualternative.
2. DESCRIPTION
➀Commutateur
Le commutateur comporte 3 positions :
■OFF : position arrêt
■Calibre 10 mV/A
■Calibre 1 V/A
NB: Ce calibre augmente la sensibilité de la pince tout en diminuant l'étendue
demesure.
➁Témoin de pile
Cette LED est éteinte quand le commutateur est sur "arrêt". En utilisation
normale, la LED verte est allumée. Quand le commutateur n'est plus sur arrêt et
que la LED est éteinte, celle-ci prévient que la valeur de la tension pile est trop
faible ou quela cellule n'est plus alimentée, décelant ainsi un défaut de la pile.
➂Réglage du "zéro" de la pince
La molette permet de réaliser la mise à zéro de la tension de sortie. Il est ainsi
possiblede s'affranchir desdifférentes erreurs dues auxdérives thermiques, au
champmagnétiqueterrestre,àl'environnement,etàlarémanence.
Action de 20 tours à ± 1 tour.
Dimensions et Masse : voir § 10

5
➃Trappe à pile
Cette trappe est maintenue dans la poignée inférieure par une vis imperdable.
➄Cordon et fiches
Cordon bifilaire double isolation, non spiralé de 1,50 m et terminé par 2 fiches
mâles de sécurité (∅4 mm).
➅Flèche
Flèche pour repérer le sens du courant primaire.
GRANDEURS D'ENTRÉE/SORTIE
CALIBRE 1 V/A 10 mV/A
Domaine
fonctionnement (1) 0-2 A AC-DC 0-80 A AC-DC
Domaine de mesure 0-50 A DC
0-40 A AC
0-2 A DC
0-1,5 A AC 50-80 A DC 40-60 A AC
Erreur intrinsèque (2)
L : valeur lue 2 % L + 5 mA 4 % L + 20 mA 12 % L
(DC - 65 Hz) 1° 1°
(DC - 20 Hz) voir courbes en ANNEXE
Déphasage
3. CARACTERISTIQUES ELECTRIQUES
(1)Lavaleur maximaleadmissible n'estlimitée queparla sectiondu conducteurprimaire. Ilseproduit sur
lapinceunesaturationdunoyaumagnétiquenondangereuse.Unerémanenceimportantepeursubisister
qui peut être éliminée en démagnétisant la pince.
(2) Hors hystérésis en DC. (Vérifier le zéro, mâchoires hors du conducteur).
L'erreur intrinsèque s'exprime : ± (% L + Décalage)

6
■Signal de sortie : 10 mV DC ou AC par ampère DC ou AC
1 V DC ou AC par ampère DC ou AC
■Tension maxi. d'utilisation : 600 V eff.
■Impédancedecharge : > 2 kΩsur le calibre 10 mV/A
> 10 kΩsur le calibre 1 V/A
NB : Les précisions sont données pour :
■unetempératureambiantecompriseentre20°Cet26°C,
■une humidité relative de 20 % HR à 75 % HR,
■unconducteurcentré,
■une impédance de charge ≥10 kΩsur 10 mV/A et ≥100 kΩsur 1 V/A,
■une fréquence du signal alternatif comprise entre 40 Hz et 100 Hz sinusoïdale sur
1 V/A et 40 Hz et 500 Hz sinusoïdale sur 10 mV/A,
■une tension d'alimentation de 8 V DC ± 0,1 V,
■après une minute de mise en marche.
NIVEAU TYPIQUE DE BRUIT EN SORTIE (valeurs RMS)
Bandedefréquence DC - 1 Hz 1 Hz - 10 kHz 10 kHz - 100 kHz
Calibre10 mV/A 15 µV 140µV 180µV
Calibre 1 V/A 1,5 mV 14 mV 18 mV
GRANDEURS D'INFLUENCES
- Position du conducteur dans les mâchoires : 0,5 % de la lecture (maxi.) pour
un conducteur déplacé d'une extrémité à l'autre de la fenêtre.
- Température : 800 ppm/°C + 10 mA/°C (maxi.) pour une température comprise
entre -10°C et +50°C.
- Charge : 0,1 % de la lecture (maxi.) pour une charge comprise entre 2 kΩet 10 kΩ
sur le calibre 100 A/V et 2 % de la lecture (maxi.) pour une charge comprise entre
10 kΩet 100 kΩsur le calibre 1 A/V.
- Fréquences : voir courbes en ANNEXE.

7
4. SECURITES ET PROTECTIONS
4.1 SÉCURITÉ ÉLECTRIQUE
■Appareil à isolation double ou isolation renforcée dans la partie préhensible en
utilisation normale, et à isolation simple ou isolation supplémentaire entre le
primaireet lasortie secondaire.
■Tension de service maximale (suivant CEI 1010-1) par rapport à la terre :
- 600 V dans les installations de catégorie III et degré de pollution 2.
- 300 V dans les installations de catégorie IV et degré de pollution 2.
■Tensiond'épreuvediélectrique(suivantCEI1010-1):
-5550V(50/60Hz)entrelespartiespréhensiblesenutilisationnormaled'unepart,
etle primaire avec le secondaired'autre part.
-3250 V (50/60 Hz)entre le primaire d'unepart, et lesecondaire d'autre part.
4.2 COMPATIBILITE ELECTROMAGNETIQUE
■Déchargeélectrostatique: 4kVsansperturbation
8kV sans destruction (suivant CEI 801-2)
■Champrayonné : 3V/m(suivant CEI 801-3)
■Transitoiresrapides: 1kV classe 1 sans perturbation
2kV classe 2 avec défauts mineurs (suivant CEI 801-4)
■Chocs électriques : 1kV - 0,5kA classe 2 sans perturbation
2kV- 1kAclasse 3 avecdéfauts mineurs (suivantCEI 801-5).
4.3 PROTECTIONS MECANIQUES
■Etanchéité : indice de protection IP 20 selon CEI 529.
■Chocs : 100 G, 6 ms, demi-période (suivant CEI 68-2-27)
■Chute libre : 1 m (suivant CEI 1010-1)
■Vibrations : 10/55/10 Hz - 0,15 mm (suivant CEI 68-2-6)
■Secousses : 40 G, 6 ms, 40000 secousses (suivant CEI 68-2-29)
■Autoextinguibilité : VO (suivant UL 94)

8

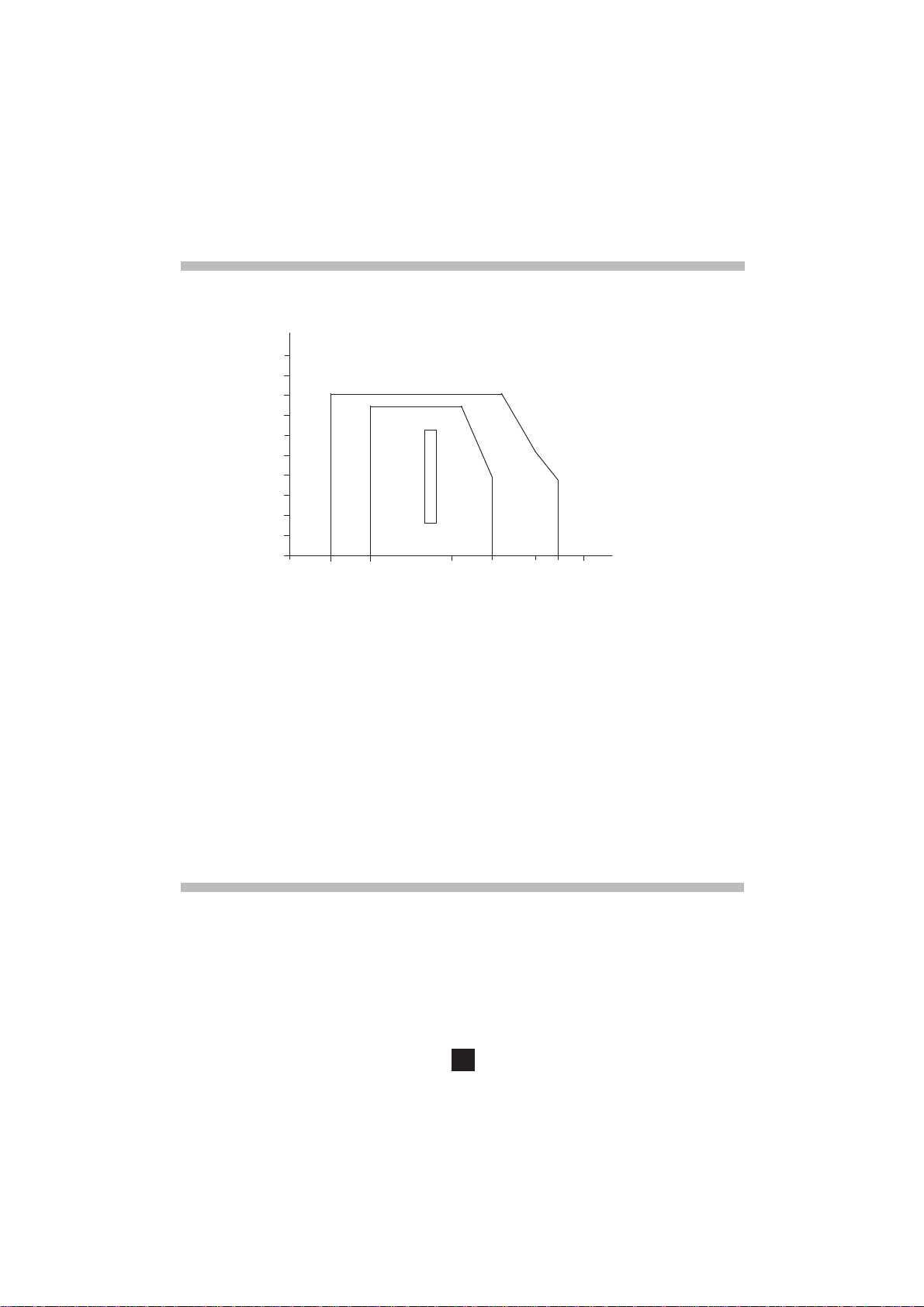

5. CARACTERISTIQUES GENERALES
CONDITIONS D'ENVIRONNEMENT
-50°
0
322
-30° -10° 10° 30° 50° 70°
3
1
90°
10
20
30
40
50
60
70
80
90
100
Température en C°
Humidité en % de HR
1 Domaine de référence
2 Domaine d'utilisation
3 Domaine de stockage
ALIMENTATION
■Pile Alcaline 9 V (type 6 LR 61)
■Autonomie : 70 heures typiques
■Consommation : 6 mA typique
■Témoin d'usure : extinction du témoin lumineux pour une tension < 6,5 V
6. CONTRÔLE DE LA PILE
Si le commutateur n'est pas sur la position OFF et que le témoin lumineux est éteint,
celaindiquequelatensiondelapileesttropfaible.Ilestdoncnécessairedechanger
la pile.

9
7. CHANGEMENT DE LA PILE
8. MODE OPERATOIRE
Noir Rouge
mV ...
➁
➀
➃
➄
■La pince doit être entièrement débranchée pour changer la pile et ne pas enserrer
de conducteur.
■Vérifier que le commutateur est sur la position OFF.
■Défairelavisimperdablequisetrouveàl'arrièredelapinceetfaireglisserlatrappe
dans le prolongement de la poignée.
■Brancher la pile sur son connecteur (pile 9 V alcaline), puis remettre la trappe.
8.1 RÉGLAGE DU ZÉRO
Le réglage du zéro est seulement nécessaire pour les mesures en courant continu
ou pour les mesures en alternatif avec composante continue.
➀Raccorder la pince E6N à un
multimètre (cordon noir au
commun et cordon rouge à
l'entrée "Volt")
➁Placer le commutateur de
fonction/calibre du multimètre
sur la position mV...
Choisir une étendue de
mesure ayant une résolution
de 10 mV.
➂Placer le commutateur de
fonctions(situésurlapoignée)
en position 1 A/V.
➃A l'aide de la molette faire afficher au multimètre une valeur aussi proche que
possible de 0.

10
RougeNoir
NB : pour des mesures d'intensités continues de faibles valeurs (par exemple
inférieuresà5A),laprécisionseraamélioréesileréglagedezéroesteffecturéavant
chaque mesure. Le réglage de zéro est également conseillé si l'intensité à mesurer
est très différente de celle ayant fait l'objet de la mesure précédente. Par exemple,
après des mesures à 100 A ..., il est conseillé de procéder au réglage de zéro avant
de mesurer des intensités d'une dizaine d'ampères. Le réglage de zéro est
également conseillé après le changement de polarité de l'intensité mesurée.
8.2 MESURES D'INTENSITÉS
- Placer le commutateur de la
pince sur 100 A/V ou 1 A/V. Vé-
rifier que le témoin lumineux est
allumé.
- Raccorder la pince E6N à un
voltmètresurlecalibre2VACou
DC (cordon noir au commun et
cordon rouge à l'entrée "Volt").
- Si nécessaire, procéder au ré-
glage du zéro (voir précédem-
ment).
- Enserrer les mâchoires de la pince autour du conducteur parcouru par l'intensité
à mesurer. S'assurer que le conducteur est aligné par rapport aux repères et que
la fermeture de la pince est bien complète.

11
9.1 ENTRETIEN
La pince ne doit pas enserrer de câble et être connectée de l'appareil de
mesure. Ne pas projeter de l'eau sur la pince.
■Maintenir l'entrefer des mâchoires en parfait état de propreté. Enlever les
poussières avec un chiffon doux et sec. De temps en temps, passer un chiffon
imprégnéd'huile sur les fers pour éviter la formationde rouille.
■Nettoyageduboîtieravecunchiffonlégèrement imbibéd'eausavonneuse.
Rincer avec un chiffon humide. Ensuite, sécher rapidement avec un chiffon
ou de l'air pulsé à 80°C maxi.
9.2 VÉRIFICATIONMÉTROLOGIQUE
Comme tous les appareils de mesure ou d’essais, une vérification
périodiqueestnécessaire.
nPour les vérifications et étalonnages de vos appareils, adressez-vous à nos
laboratoiresdemétrologieaccréditésCOFRACouauxagences
MANUMESURE.
Renseignements et coordonnées sur demande :
Tél. : [phone] Fax : [phone]
nRéparationsousgarantieethorsgarantie.
Adressezvos appareils àl’une des agencesrégionales MANUMESURE,
agrééesCHAUVINARNOUX.
Renseignements et coordonnées sur demande :
Tél. : [phone] Fax : [phone]
nRéparationhorsdeFrancemétropolitaine.
Pourtouteinterventionsousgarantieouhorsgarantie,retournez l’appareilà
votredistributeur.
9. MAINTENANCE
Pour la maintenance, utiliser seulement les pièces de rechange qui ont
été spécifiées. Le fabricant ne pourra être tenu pour responsable de
toutaccidentsurvenuàlasuited'uneréparationeffectuéeendehorsdeson
serviceaprès-venteoudesréparateursagréés.

12

13
English

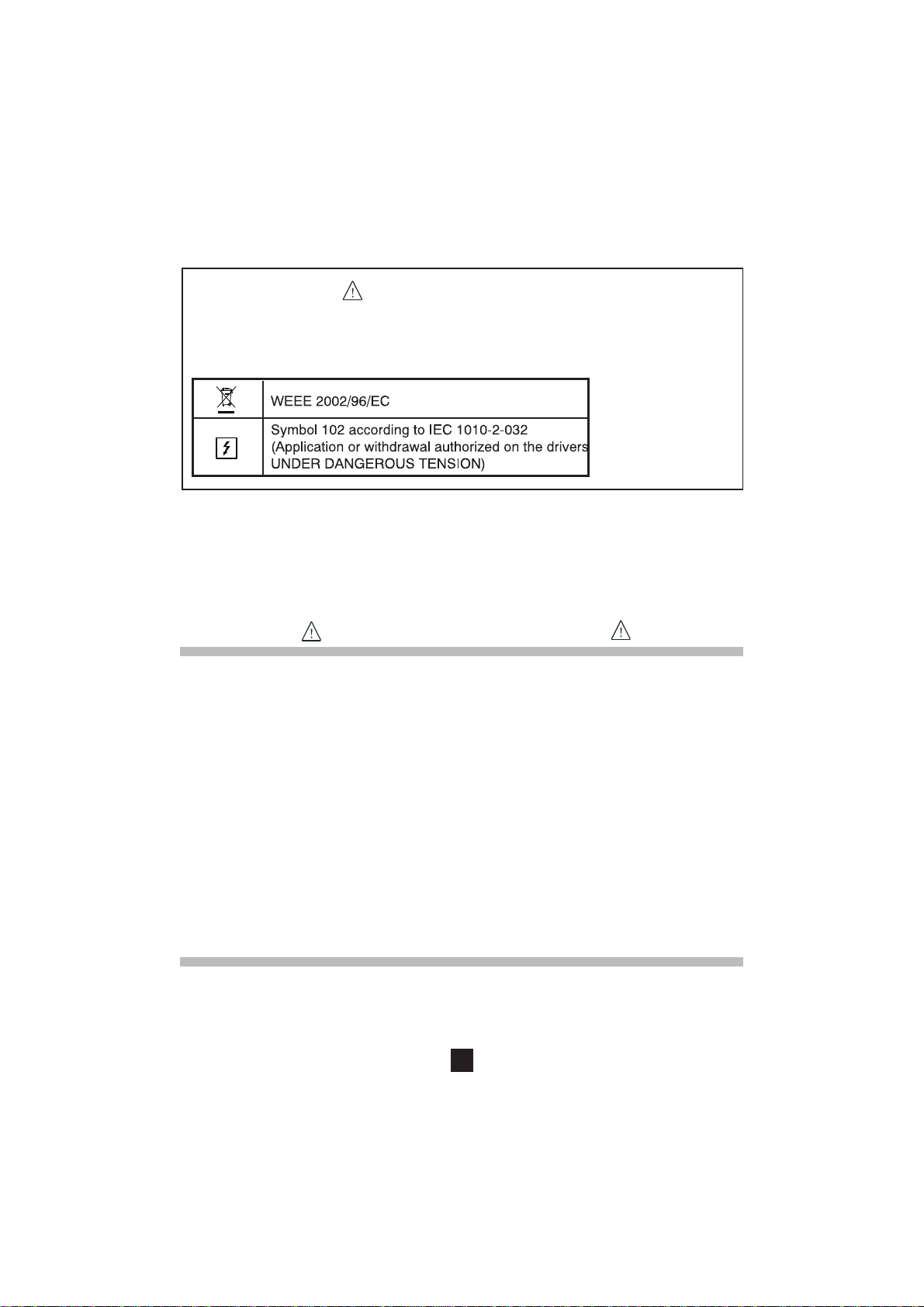

Meaning of the symbol
CAUTION! Consult the operating manual before using the instrument.
In this operating manual, the instructions preceded by this symbol may cause personal
injury or damage the device and installations if they are not scrupulously abided by or
carried out.
Thank you for purchasing a AC/DC current clamp E6N.
To obtain the best service from the instrument, please:
- read the instruction manual carefully, and
- respect all necessary precautions that are required in the use of the instrument.
PRECAUTIONS FOR USE
Our guarantee is applicable for twelve months after the date on which the equipment is
made available (extract from our General Conditions of Sale, available on request).
■Do not use the clamp on conductors in which the common mode voltage in relation to
the earth is more than 600 V rms.
■Do not clamp a conductor unless it is connected to a measuring instrument.
■Keep the cable or the busbar centred in the clamp which should be perpendicular
to the conductor.
■Avoid proximity to other conductors which may create fields of interference.
■The clamp must be totally disconnected in the OFF position when the battery is
changed.
■In order for a measurement chain to conform to a standard, it is necessary that each
item of the chain also conforms to this standard. For your safety, ensure that the
instruments used with your clamp are also in accordance with IEC 1010 and its
conditions of application. In particular, check that the terminals of the instruments
used are protected by an earth link or by adequate insulation.
■Keep the jaw faces clean. (See Maintenance chapter).
WARRANTY

14
SUMMARY
1. Presentation ...................................................................................................5
2. Description .....................................................................................................5
3. Electricalspecifications ................................................................................6
4. Safetyandprotectivefeatures .....................................................................18
4.1 Electrical safety .......................................................................................18
4.2Electromagnetic compatibility .................................................................. 18
4.3Mechanicalprotection .............................................................................. 18
5. Generalspecifications .................................................................................19
6. Batterycheck ................................................................................................19
7. Changingthebattery.................................................................................... 20
8. Operatingmode ...........................................................................................20
8.1 Setting zero .............................................................................................20
8.2Currentmeasurements............................................................................. 21
9. Maintenance .................................................................................................22
9.1Cleaning................................................................................................... 22
9.2Calibration ................................................................................................22
10.Appendix ...................................................................................................... 23
Usethedesignationsandreferencesbelow.
ClampE6N....................................................................................... P01.1200.40A
Accessories:
-Female-femaleconnector(pair)...........................................................P01.1017.63
-Safety plug/4mmplug adaptor ............................................................P01.1017.45
Spare:
- 9V alkaline battery ..............................................................................P01.1006.20
TO ORDER

15
1. PRESENTATION
2. DESCRIPTION
TheE6NclampiscompletewithaHalleffectcell.It allowsthemeasurementofDCor
ACcurrentfrom1mAto80Awithoutmodificationoftheinstallation(withoutswitching
offthecurrenttobemeasured).Ithasanadjustmentthumbwheelthatcan beusedto
resetzeroattheoutput,andalightindicating correctoperationoftheclampandgood
condition of the battery. It can be used with multimeters, oscilloscopes, recording
systems and any instrument which has an AC or DC voltage input
➀Switch
The switch has 3 positions :
■OFF : Off position
■Range 10 mV/A
■Range 1 V/A
NB : This range increases the sensitivity of the clamp whilst reducing the
measurementextent.
➁Batteryindicator
This LED is unlit when the switch is «OFF». In normal use, the green LED is lit.
When the switch is no longer in the OFF position and the LED is unlit, this warns
that the value of the battery voltage is too low or that the cell is no longer supplied
with power, thus showing that there is a fault in the clamp.
➂Resetting zero on the clamp
The thumbwheel makes it possible to reset the output voltage to zero. It is thus
possible to overcome the different errors due to thermal shifts, the Earth’s
magneticfield, theenvironment, andresidual induction.
Can be turned 20 times ± 1 turn.
Dimensions and weight : see § 10

16
➃Battery compartment cover
This compartment is in the lower handle, the cover is held in place by a tool
release screw.
➄Lead and plugs
Dual insulation twin core lead, untwisted 1.50m long terminated by 2 male safety
plugs (dia 4mm).
➅Arrow
Arrow to show the direction of the primary current.
INPUT/OUTPUT QUANTITIES
3. ELECTRICAL SPECIFICATIONS
RANGE 1 V/A 10 mV/A
Operating range (1) 0-2 A AC - DC 0-80 A AC-DC
Measurement range 0-50 A DC
0-40 A AC
0-2 A DC
0-1.5 A AC 50-80 A DC 40-60 A AC
Intrinsic error (2)
R : Reading 2 % R + 5 mA 4 % R + 20 mA 12 % R
(1) The maximum permitted value is only limited by the cross section of the primary conductor. Saturation
of the magnetic core of the clamp occurs, which is not dangerous. A high residual magnetism may remain
which can be eliminated by demagnetising the clamp.
(2) Outside hysteresis on DC. (Check zero, no conductor in the jaws).
The intrinsic error is expressed as: ± (% R + phase shift)
(DC - 65 Hz)
Phase shift 1° 1°
SeecurvesinAPPENDIX(DC - 20 Hz)

17
■Outputsignal : 10 mV DC or AC per amp DC or AC or
1 V DC or AC per amp DC or AC
■Maximum working voltage :600V rms
■Loadimpedance: > 2 kΩon the 10 mV/A range
> 10 kΩon the 1 V/A range
NB : These accuracies are given for :
■anambienttemperaturebetween20°Cand26°C,
■relative humidity of 20% RH to 75% RH,
■acentredconductor,
■load impedance ≥10 kΩon 10 mV/A and ≥100 kΩon 1 V/A,
■frequency of the AC signal between 40Hz and 100Hz sinusoidal on 1 A/V and 40 Hz
and 500 Hz sinusoidal on 10 mV/A,
■supply voltage of 8 V DC ± 0.1 V,
■after being switched On for one minute.
TYPICAL NOISE LEVEL AT THE OUTPUT (RMS values)
Frequencyband DC-1Hz 1 Hz-10 kHz 10kHz-100 kHz
10mV/A range 15 µV 140µV 180µV
1 V/A range 1.5 mV 14 mV 18 mV
DISTORTION QUANTITIES
- Position of the conductor in the jaws : 0.5%of the reading (max) for a conductor
moved from one end of the window to the other.
- Temperature : 800 ppm/°C + 10 mA/°C (max) for a temperature between -10°C
and +50°C.
- Load:0.1%ofthereading (max)foraload between2kΩand10kΩonthe100 A/V range
and 2% of the reading (max) for a load of between 10 kΩand 100 kΩon
the 1 A/V range.
-Frequency : See curves in APPENDIX.

18
4. SAFETY FEATURES AND PROTECTIVE FEATURES
4.1ELECTRICALSAFETY
■Instrument with double insulation or reinforced insulation in the hand-held part in
normal use, and with single insulation or additional insulation between the primary
andthesecondary output.
■Maximum service voltage (in accordance with IEC 1010-1)in relation to earth:
- 600 V in installations of category III and degree of pollution 2
- 300 V in installations of category IV and degree of pollution 2.
■Dielectric strength test (in accordance with IEC 1010-1):
-5550 V (50/60Hz) between thehand-held parts in normaluse on onehand, and
the primary with the secondary on the other hand.
- 3250 V (50/60 Hz) between the primary on one hand, and the secondary on the
otherhand.
4.2ELECTROMAGNETICCOMPATIBILITY
■Electrostatic discharge: 4 kV without disturbance
8 kV without destruction (in accordance with IEC 801-2)
■Radiatedfield:3 V/m (inaccordance with IEC801-3)
■Rapid transients:1 kV class 1 without disturbance
2 kV class 2 with minor defects (in accordance with IEC 801-4)
■Electric shocks:1 kV - 0.5 kA class 2 without disturbance
2kV -1 kAclass 3with minordefects (inaccordance with(IEC 801-5).
4.3MECHANICALPROTECTION
■Watertightness:protective index IP 20 in accordance with IEC 529.
■Shocks:100 G, 6 ms, half-cycle (in accordance with IEC 68-2-27).
■Free fall:1 m (in accordance with IEC 1010-1).
■Vibrations:10/55/10Hz- 0.15mm(inaccordancewith IEC68-2-6).
■Shakes:40 G, 6 ms, 40,000 shakes (in accordance with IEC 68-2-29).
■Self-extinguishing:VO(inaccordancewithUL94).

19
5. GENERAL SPECIFICATIONS
1 Reference range
2 Working range
3 Storage range without
battery
ENVIRONMENTAL CONDITIONS
-50°
0
322
-30° -10° 10° 30° 50° 70°
3
1
90°
10
20
30
40
50
60
70
80
90
100
Temperature in °C
Humidity in % RH
If the switch is not on the OFF position and the indicator light is unlit, this indicates
that the voltage of the battery is too low. It is thus necessary to change the battery.
6. BATTERY CHECK
POWER SUPPLY
■Battery : Alkaline 9V (type 6 LR 61).
■Service life : 70 H typical.
■Consumption : 6 mA typical.
■Low battery indicator : light goes out for a battery voltage < 6.5 V.

20 925
7. CHANGING THE BATTERY
8. OPERATING MODE
8.1 SETTING ZERO
Itisonly necessaryto setzerofor measurementsof DCcurrentor formeasurements
on AC with a DC component.
➀Connect the E6N clamp to a
multimeter (black lead to the
common and red lead to the
«Volt»input).
➁Place the function/range
switch of the multimeter on
the mV DC position. Choose
a measurement extent that
has a resolution of 10 mV.
➂Place the function switch
(located on the handle) on
position 1 A/V.
➃ Using the thumbwheel, display on the multimeter a value as close as possible to 0.
Black Red
mVDC
➁
➀
➃
➄
■The clamp must be completely disconnected before changing the battery and it
must not enclose any conductor.
■Check that the switch is in the OFF position.
■Undo the tool-release screw at the back of the clamp and slide the cover into the
handle extension.
■Connect up the battery (9 V alkaline battery), then replace the cover.
