Chauvin Arnoux C.A 751 User manual

1
FRANCAIS
ENGLISH
DEUTSCH
ITALIANO
ESPANOL
Notice de fonctionnement
User's Manual
Bedienungsanleitung
Libretto d'Istruzioni
Manual de Instrucciones
C.A 751
■■
■■
■TESTEUR DE PRISE 2 P + T
■■
■■
■2 P + E SOCKET TESTER
■■
■■
■STECKDOSENPRÜFER 2 P + E
■■
■■
■TESTER DI PRESA ELETTRICA
2 P + T
■■
■■
■PROBADOR DE TOMA 2 P + T

2
Vous venez d’acquérir un C.A 751 Testeur de
prise 2 P + T et nous vous remercions de votre
confiance. Ce détecteur est adapté aux travaux
sous tension.
Pour obtenir le meilleur service de votre appareil :
■lisez attentivement cette notice
■respectez les précautions d’emploi
Significations du symbole
Attention ! Consultez la notice de
fonctionnement avant d’utiliser l’appareil.
Dans la présente notice, les instructions
précédées de ce symbole, si elles ne sont
pas bien respectées ou réalisées, peuvent
occasionner un accident corporel ou
endommager l’appareil et les installations.
Précautionsd'emploi
Dans le cadre de travaux sous consignation
(obligatoirement en association avec un testeur
C.A 760, C.A 704 ou modèles dérivés de la série
C.A 7XX), procédez systématiquement à un
AUTOTEST immédiatement avant et après
chaque utilisation de votre testeur.
■Ce testeur peut être utilisé dans des
installations de catégorie II, avec des
tensions de 230 V.
Les circuits de CAT II sont des circuits
d'alimentation d'appareils domestiques ou
analogues, pouvant comporter des
surtensions transitoires de valeur moyenne.
■N'utilisez jamais le testeur comme
prolongateur de prise électrique.
■Les mains ne doivent pas couvrir les
zones d’indication pendant l’utilisation.
ENGLISH ......................................................... 9
DEUTSCH ....................................................... 16
ITALIANO ........................................................ 23
ESPAÑOL ....................................................... 30

3
Sommaire
Présentation........................................................3
Description.........................................................4
Autotest.....................................................5
Caractéristiques générales................................7
Garantie..............................................................8
Pour commander................................................8
Maintenance......................................................8
Présentation
Le C.A 751 est un testeur de prises de courant
2 P + T sur réseau 230 V. Il permet le diagnostic
rapide de défaut de raccordement des câbles
de terre et / ou de la phase et / ou du neutre sur
touteslesprisesdecourant2 P + T d'écartement
de 19 mm au format européen.
En tant que testeur de prise, il peut être utilisé
seul ou en association avec un multimètre.
Dans le cadre de travaux sous consignation, il
peut être utilisé en tant qu'accessoire des
testeurs C.A 704 et C.A 760.
Le C.A 751 a été conçu pour se mettre en lieu
et place des pointes de touche.
Il permet ainsi de tester en toute sécurité et
facilement les prises de courant.
Le C.A 751 répond aux prescriptions
particulières pour travaux sous tension avec
un haut niveau de sécurité électrique pour un
utilisateur qualifié.
ATTENTION : Cet appareil n'est pas un
prolongateur de prise électrique. Ne branchez
jamais d'équipement électrique à ses bornes.

Description
1 - Corps isolant, avec garde de sécurité
2-2 broches Ø 4,8 mm, écartement 19 mm
3 - 2 contacts de terre
4 - 3 voyants
5 - 2 douilles femelles assurant la continuité
des broches avec les bornes d'entrée du
testeur série C.A 7xx
6 - Etiquette d'avertissement
PH
POSITION
PH-N OK
IEC 61010 230V CAIEC 61010 230V CAT II
1A AC
6
5
4
3
1
2
4

5
Autotest
Procédez toujours à un autotest
immédiatement avant et après utilisation
du testeur.
Ne l'utilisez jamais si l'autotest est
incorrect.
Dans le cadre de travaux sous consignation, le
C.A 751 ne peut être utilisé qu'en association
avec le C.A 704 ou le C.A 760.
Procédez également à un autotest sur l'ensem-
ble testeur de prises - testeur de tensions.
Mise en œuvre :
■Enfichez l'adaptateur 2 P + T à la place des
pointes de touche du testeur C.A 7xx.
■Court-circuitez les deux broches de
l'adaptateur au moyen d'un objet métallique,
tel qu'une pince crocodile, par exemple.
■Appuyez sur le poussoir "Autotest" et
vérifez que l'autotest est correct, en vous
reportant à la notice de fonctionnement du
détecteur C.A 704 ou C.A 760.
Nota : L'autotest ne concerne pas l'allumage
des néons (qui n'apportent qu'un confort
de lecture supplémentaire). Toutefois, si
en cours de test de repérage de phase,
le testeur indique la présence d'une
tension de 127 ou 230 V, le néon côté
phase s'allume.
Diagnostiqueducâblagedesprises
électriques
■Introduire le testeur dans la prise de courant
à tester.
■Le C.A 751 possède trois voyants qui
indiquent l'état de la prise de courant et la
position de la phase.
Danslecadre d'un câblage correct de la prise,
le néon central et l'un des deux néons
d'extrémité s'allument.
Le néon d'extrémité indique la position de la
phase.

6

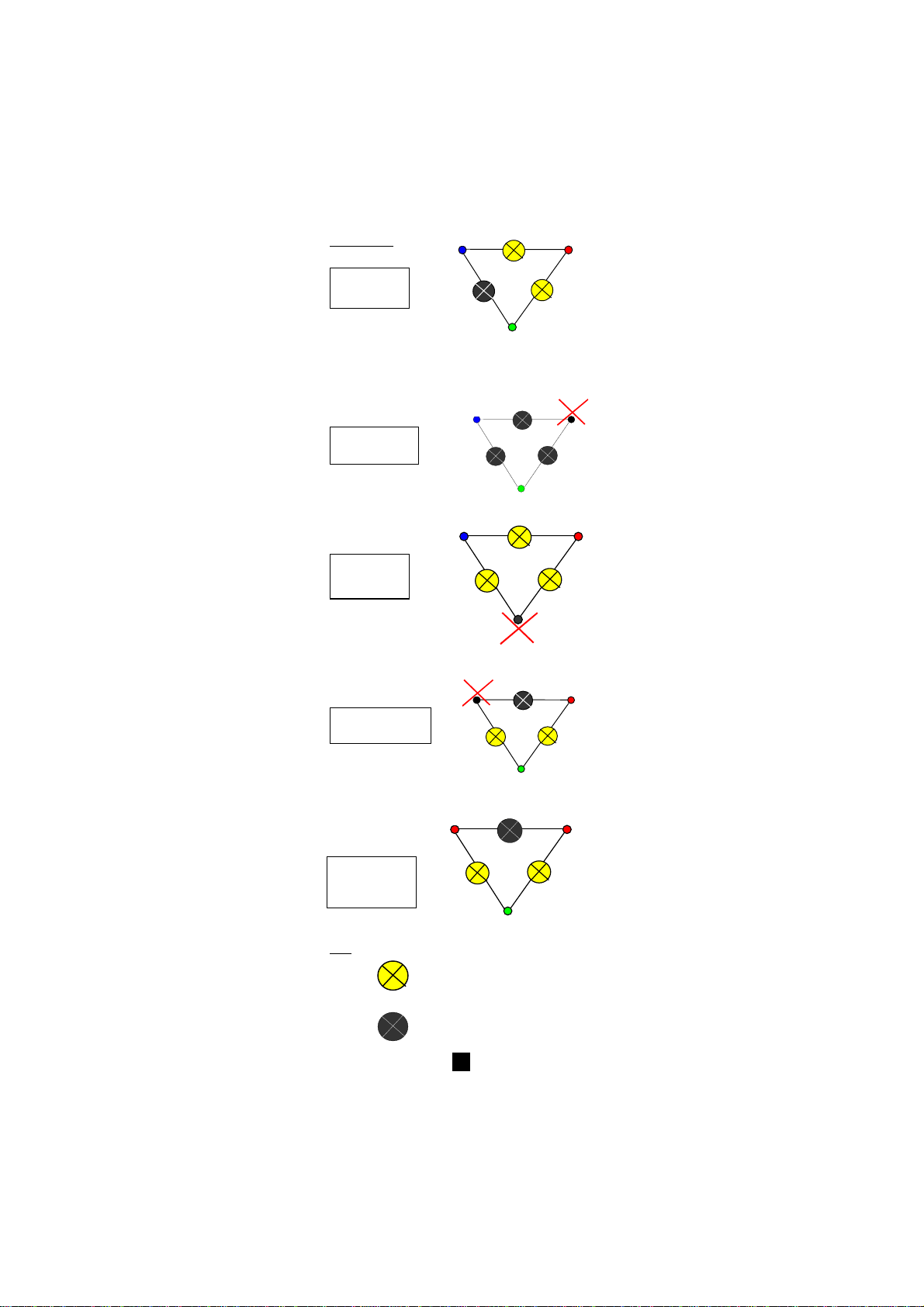

Exemples ::
::
:
Dans tous les autres cas de figure, la prise
présente un défaut de câblage, dont les cas
les plus fréquents sont les suivants :
Schématique :
Néon allumé :
Néon éteint :
Phase
Neutre
Terre
Prise OK
Phase à droite
Phase
Neutre
Terre
Phase
N
eutre
Terre
Phase
Neutre
Terre
Phase
Phase 11
Deuxphases
sontcâblées
Monophasé
Phasenoncâblée
Défautdeterre
Défautdeneutre

7
Caractéristiquesgénérales
Dimensions
95 x 50 x 38 mm
Masse
60 g
Alimentation
■Auto-alimenté par la prise testée. Seuls les
testeurs C.A 704 et C.A 760 ont leur propre
source d'allimentation.
■Tension de fonctionnement phase / neutre :
127 ou 230 V.
Conditions climatiques
■■
■■
■ Référence :
- Température : 23°C ± 5°C
■■
■■
■ Utilisation :
- Température : - 10°C à + 55°C
- Humidité relative : 20 à 96 % HR
- Altitude : jusqu'à 2000 m
■■
■■
■ Stockage :
- Température : 10°C à + 55°C
Protection mécanique
- Etanchéité : Indice de protection IP 20
Etat de livraison
- 1 testeur C.A 751
- 1 notice de fonctionnement

8
Garantie
Notre garantie s’exerce, sauf stipulation
expresse, pendant douze mois après la mise
à disposition du matériel.
Pour commander
Adaptateur C.A 751.................. P01.1019.97Z
Maintenance
Pour la maintenance, utilisez seulement
les pièces de rechange qui ont été
spécifiées. Le fabricant ne pourra être tenu
pour responsable de tout accident
survenu suite à une réparation effectuée
en dehors de son service après-vente ou
des réparateurs agréés.
Nettoyage
■Déconnectez le testeur de toute source
électrique.
■Nettoyez le boîtier avec un chiffon légèrement
imbibé d'eau savonneuse.
■Rincez avec un chiffon humide.
■Ensuite, séchez rapidement avec un chiffon
ou de l'air pulsé.
Vérification métrologique :
Comme tous les appareils de mesure ou
d’essai, une vérification périodique est
nécessaire.
Adressez-vous à nos laboratoires de
métrologie accrédités COFRAC ou aux
agencesMANUMESURE.
Renseignements et coord. sur demande :
Tél. : [phone] Fax : [phone]
Réparations sous garantie et hors garantie
Adressez vos appareils aux ateliers de
réparationMANUMESURE agréés CHAUVIN
ARNOUX:
Renseignements et coord. sur demande :
Tél. : [phone] Fax : [phone]
Réparations hors France métropolitaine
Pour toute intervention sous garantie ou hors
garantie, retournez l’appareil à votre distribu-
teur.

9
Thank you for purchasing this C.A. 751 2 P + E
socket tester.This detector is designed for live-
line work.
To obtain the best possible service from your
instrument:
■read these instructions carefully
■comply with the Precautions for Use
Meaning of the symbol
Caution! Please consult the operating
instructions before using the device.
In these instructions, failure to follow or
correctly implement instructions preceded
by this symbol may result in personal injury
or damage to the device and the installa-
tions.
Precautionsforuse
When working with isolation (necessarily with a
C.A 760, C.A 704 tester or models derived from
the C.A 7XX series), always perform an
AUTOTEST immediately before and after using
your tester each time.
■This tester can be used on category II
installations, with voltages of 230 V.
The CAT II circuits are power supply circuits
for household appliances or analogous
instruments that can carry transient voltage
surges of average value.
■Never use the tester as an electric
socket extension.
■The indication areas must not be covered
by the hands during use.

10
Contents
Presentation........................................................10
Description........................................................11
Autotest.....................................................12
Electrical socket wiring
diagnosis ....................................................... 12
General characteristics..................................14
Guarantee..............................................................15
Toorder..............................................................15
Maintenance......................................................15
Presentation
The C.A 751 is a 2 P + E socket tester for 230 V
mains circuits. It can be used for quick diagnosis
of connection faults involving the earth and/or
phase and/or neutral wireson all European-for-
mat 19 mm-spaced 2 P + E power sockets.
As a socket tester, it can be used alone or with a
multimeter.
When working with isolation, it can be used as
an accessory for the C.A 704 and C.A 760
testers.
The C.A 751 has been designed to replace the
test probes.
In this way, it enables power sockets to be
tested easily and in total safety.
The C.A 751 complies with the specific instruc-
tions for live-line work with a high level of
electrical safety for qualified users.
CAUTION: This instrument is not an electrical
socket extension. Never connect electrical
equipment to its terminals.

Description
1 - Insulating body with safety guard
2 - 2 pins Ø 4.8 mm, spacing 19 mm
3 - 2 earth contacts
4- 3LEDs
5 - 2 tip jacks ensuring continuity of the pins
and the input terminals of the C.A 7xx series
tester
6 - Warning label
PH
POSITION
PH-N OK
IEC 61010 230V CAIEC 61010 230V CAT II
1A AC
6
5
4
3
1
2
1111

12
Autotest
Always perform an autotest immediately
before and after using the tester.
Never use if the autotest is incorrect.
When working with isolation, the C.A 751 can
only be used with the C.A 704 or C.A 760.
Also perform an autotest on the socket tester -
voltage tester assembly.
Implementation:
■Position the 2 P + E adapter in place of the
C.A 7xx tester’s test probes
■Short-circuit the two pins of the adapter
using a metal object, like a crocodile clip, for
example.
■Press the autotest button and check that
the autotest is correct by referring to the
operating manual of the C.A 704 or C.A 760
detector.
Note: The autotest does not cover the
activation of the LEDs (which simply make
the instrument easier to read). However,
during phase identification tests, if the
tester indicates the presence of a voltage
of 127 or 230 V, the LED on the phase
sidelightsup.
Electricalsocketwiringdiagnosis
■Plug the tester into the power socket
to be tested.
■The C.A 751 has three LEDs which
indicate the status of the power socket and
the phase position.
If the socket is wired correctly, the central
LED and one of the two outer LEDs light up.
The outer LED indicates the position of the
phase.

13
Examples:
In all other cases, the wiring of the socket is
faulty. The most frequent cases are shown
below:
Key:
LED on:
LED off:
Phase
Neutral
Earth
Socket OK
Phase on right
Phase
Neutral
Earth
Single-phase
Phase not wired
Phase
Neutral
Earth
Earth
default
Neutral default
Phase
Neutral
Earth
Phase
Phase
Earth
Two phases
are wired
11

14
GeneralCharacteristics
Dimensions
95 x 50 x 38 mm
Weight
60 g
Power supply
■Powered by the socket tested. Only the
C.A 704 or C.A 760 tester has its own
power source.
■Phase/neutral operating voltage:
127 or 230 V.
Climatic conditions:
■■
■■
■Reference:
- Temperature: 23°C ± 5°C
■■
■■
■Use:
- Temperature: -10°C to +55°C
- Relative humidity: 20 to 96 % RH
- Altitude: up to 2,000 m
■■
■■
■Storage:
- Temperature: 10°C to +55°C
Mechanical protection
- Impermeability: IP 20 protection rating
Delivery configuration
- 1 C.A 751 tester
- 1 operating manual

15
Guarantee
Unless expressly stipulated, our guarantee runs
for twelve months after supply of the equipment.
To order
C.A 751 adapter........................ P01.1019.97Z
Maintenance
Only use specified spare parts for mainte-
nance purposes. The manufacturer cannot
accept any responsibility for accidents
occurring following repairs carried out
outside its after-sales department or
approved maintenance network.
Cleaning
■Disconnect the tester from all sources of
electricity.
■Clean the unit with a cloth and a little soapy
water.
■Wipe off with a damp cloth.
■Then dry quickly with a cloth or pulsed air.
Metrological verification
It is essential that all measuring instruments
are regularly calibrated.
For checking and calibration of your instru-
ment, please contact our accredited
laboratories (list on request) or the Chauvin
Arnoux subsidiary or Agent in your country.
Repairs under or out of guarantee
Please return the product to your distributor.

16
Wir danken Ihnen für das Vertrauen, dass Sie
uns mit dem Kauf dieses C.A 751 Steckdosen-
prüfers 2 P + E entgegengebracht haben.
Dieser Spannungsprüfer ist für Arbeiten unter
Spannung vorgesehen.
Damit die optimale Nutzung des Geräts
gewährleistet ist :
■lesen Sie diese Bedienungsanleitung
sorgfältig durch
■beachten Sie die Sicherheitshinweise.
Bedeutung des Zeichens
Achtung! Lesen Sie die Bedienungs-
anleitung, bevor Sie das Gerät benutzen.
Werden die Anweisungen in dieser
Bedienungsanleitung,denendieses Symbol
vorangestellt ist, nicht beachtet oder
eingehalten, kann es zu Verletzungen von
Menschen oder Beschädigungen des Geräts
oder der Installationen kommen.
Sicherheitshinweise
Bei abnahmepflichtigen Arbeiten, die zwingend
in Verbindung mit den Prüfern C.A 704 oder C.A
760 oder von der Serie CA7XX abgeleiteten
Modellen vorzunehmen sind, müssen Sie vor
und nach jeder Prüfung einen AUTOTEST Ihres
Prüfers durchführen.
■Dieser Prüfer kann für Installationen der
Überspannungskategorie II mit
Spannungen von 230 V verwendet
werden.
Stromkreise der CAT II sind
Versorgungskreise für Haushaltsgeräte
oder ähnliches, in denen kurzzeitige
Überspannungen mittlerer Stärke auftreten
können.
■Verwenden Sie den Prüfer niemals als
Steckdosenverlängerung.
■Während des Betriebs dürfen die
Anzeigebereiche nicht von den Händen
abgedeckt werden.

17
Inhalt
Vorstellung .................................................... 17
Beschreibung ............................................... 18
Selbsttest...................................................... 19
Überprüfung der Verkabelung von
Steckdosen .................................................. 19
Allgemeine Daten ......................................... 21
Garantie........................................................ 22
Bestellangaben ............................................. 22
Wartung ........................................................ 22
Vorstellung
Das C.A 751 ist ein Steckdosenprüfer 2 P + E
für das 230 V-Netz. Es ermöglicht die schnelle
Feststellung von Fehlern beim Anschluss des
Erdungskabels und/oder der Phase und/oder
des Nullleiters bei allen Steckdosen 2 P + E mit
einem Polabstand von 19 mm im Europa-For-
mat.
In seiner Eigenschaft als Steckdosenprüfer
kann es allein oder zusammen mit einem
Multimeter eingesetzt werden.
Im Rahmen von in Konsignation
durchgeführten Arbeiten kann es als Zubehör
für die Prüfer C.A 704 und C.A 760 verwendet
werden.
Das C.A 751 wurde für die Verwendung
anstelle von Prüfspitzen entwickelt.
Es ermöglicht somit eine sichere und einfache
Überprüfung von Steckdosen.
Das C.A 751 entspricht den besonderen
Vorschriften für Arbeiten unter Spannung und
bietet hohen elektrischen Schutz für einen
qualifizierten Benutzer.
ACHTUNG :
Dieses Gerät ist keine Steckdosen-
verlängerung. Schließen Sie niemals ein
elektrisches Gerät an seine Klemmen an.

Beschreibung
1 - Isoliergehäuse mit Schutzring
2 - 2 Stifte Ø 4,8 mm, Abstand 19 mm
3 - 2 Erdungskontakte
4 - 3 Kontrollleuchten
5 - Zwei Buchsen für die Verbindung der Stifte
mit den Eingangsbuchsen des Prüfers der
Reihe C.A 7xx.
6 - Hinweisschild
PH
POSITION
PH-N OK
IEC 61010 230V CAIEC 61010 230V CAT II
1A AC
6
5
4
3
1
2
18

19
Autotest
Ein Autotest ist direkt vor und nach der
Benutzung des Prüfers immer durch-
zuführen.
Verwenden Sie den Prüfer auf keinen Fall,
wenn der Autotest einen Fehler ergeben
hat.
Im Rahmen von in Konsignation
durchgeführten Arbeiten darf das C.A 751 nur
zusammen mit dem C.A 704 oder dem C.A
760 eingesetzt werden.
Führen Sie auch mit der gesamten Baugruppe
Steckdosenprüfer - Spannungsprüfer einen
Selbsttest durch.
Gebrauch:
■Stecken Sie den Adapter 2 P + E anstelle
der Prüfspitzen des Prüfers C.A 7xx auf.
■Schließen Sie die beiden Stifte des
Adapters mit Hilfe eines
Metallgegenstandes wie z.B. einer
Krokodilklemme kurz.
■Drücken Sie die Taste AUTOTEST und
überprüfen Sie den einwandfreien Ablauf
des Selbsttests anhand der
Bedienungsanleitung des C.A 704 oder
C.A 760.
Anmerkung: Der Autotest erstreckt sich nicht
auf die Funktion der Neonleuchten (die nur
eine verbesserte Ablesung ermöglichen). Wird
jedoch während des Tests der Phasen-
erkennung vom Prüfer das Vorhandensein
einer Spannung von 127 oder 230 V erkannt,
muss die Neonleuchte der Phasenseite
leuchten.
ÜberprüfungderVerkabelungvon
Steckdosen
■Stecken Sie den Prüfer in die zu prüfende
Steckdose.
■Das C.A 751 besitzt drei Kontrollleuchten
zur Anzeige des Zustands der Steckdose
und der Phasenlage.
Bei einer richtigen Verkabelung der
Steckdose leuchten die Neonleuchte in der
Mitte und eine der beiden Neonleuchten am
Rand.
Die Neonleuchte am Rand gibt die Lage der
Phase an.

20
Beispiele:
In allen anderen Fällen weist die
Steckdose einen Verkabelungsfehler auf.
Die häufigsten Fehler sind:
Bedeutung:
Neonleuchte an :
Neonleuchte aus :
Phase
Null
Erde
Steckdose OK
Phase rechts
Phase
Null
Erde
Einphasig
Phase nicht
verkabelt
Phase
Null
Erde
Fehler bei
der Erdung
Fehler beim
Nullleiter
Phase
Null
Erde
Phase
Phase
Erde
Zwei Phasen
sind
verkabelt
11
