30-8940
Spot Blast Kit



Model/Modell/Malli: PS-10




ENGLISH

Spot Blast Kit
30-8940
Please read the entire instruction manual before using and save it for future use.
We apologise for any text or photo errors and any changes of technical data. If you have any
questions concerning technical problems please contact our Customer Service Department
(see address on reverse.)
Warning!
• For your own safety, always use safety goggles and ear defenders. Use
protective gloves and dust guards when necessary.
• Do not use the tool if the nozzle is not placed against a surface. Remember
that the blasting medium will ricochet if the nozzle is not sealed properly.
• Always disconnect the air hose before lling, adjusting or repairing the tool.
• Do not exceed the maximum pressure of 6.2 bar
Instructions – Spot blasting
1. Always disconnect the air hose before lling, adjusting or repairing the tool.
2. Add blasting medium by loosening the clamp (8) and lling the bag (9) to 1/3.
Note: Only use a blasting medium suitable for spot blasting guns.
3. Select nozzle (10-13) depending on the surface structure of the area to be
blasted.
4. Connect the spot blasting gun to the compressor (3-6.2 bar pressure).
5. Press the nozzle (10-13) against the area to be treated. Press the trigger
slowly and hold it for a short while. Move the blasting gun to the next area to
be treated. Do not move the nozzle along the surface when working. Treat one
area at a time.
6. If you want to treat small areas, use the masking template (24) to protect
nearby areas (you can also use masking tape).
7. When the blasting medium has built up sufcient dirt to prevent it from working
satisfactorily, it should be discarded. Re-ll the tool as in point 2 above.
Disposal
Follow local ordinances when disposing of this product. If you are unsure about
how to dispose of this product contact your municipality.

3
SVENSKA
Punktbläster
30-8940
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska
problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
Varning!
• För din egen säkerhet, använd alltid skyddsglasögon, hörselskydd och även
skyddshandskar och dammskydd vid behov!
• Blästra aldrig utan att du håller munstycket mot något underlag, tänk på att
blästermedlet studsar tillbaka om inte munstycket sluter tätt.
• Lossa alltid luftslangen vid påfyllning, justering eller reparation.
• Överskrid ej max tryck 6,2 bar.
Instruktion – Punktbläster
1. Koppla alltid bort luftslangen före påfyllning, justering eller reparation!
2. Fyll i blästermedlet genom att lossa klämman (8) och fyll påsen (9) till 1/3.
Obs! Använd endast blästermedel som är avsett för punktblästerpistol.
3. Välj munstycke (10-13) beroende på hur ytan som ska blästras ser ut.
4. Anslut punktblästern till kompressorn (3-6,2 bars tryck).
5. Tryck munstycket (10-13) mot den punkt du avser blästra av. Tryck in
avtryckaren försiktigt och håll den intryckt en kort stund. Flytta sedan
blästerpistolen till nästa punkt du avser att blästra. Släpa inte munstycket
mot underlaget under tiden du blästrar, utan blästra punktvis.
6. Om du vill blästra små ytor, använd maskeringsmallen (24) för att skydda
omkringliggande områden (man kan även använda maskeringstape).
7. När blästringsmedlet är uppblandat med så mycket smuts, att det ej längre
fungerar tillfredsställande, häll då ut slipmedlet och fyll på nytt enl. punkt 2.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.

4
NORSK
Punktsandblåser
30-8940
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer
oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer
eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).
Advarsel!
• For din egen sikkerhet, bruk alltid vernebriller. Bruk også hansker og
støvmaske ved behov!
• Blås aldri uten at du holder munnstykket mot et underlag, husk at
blåsemiddelet spretter tilbake hvis ikke munnstykket er tett.
• Løsne alltid luftslangen ved påfylling, justering eller reparasjon
Instruksjon
1. Koble alltid bort luftslangen før påfylling, justering eller reparasjon!
2. Fyll i slipemiddelet ved å løsne klemmen (8) og fyll posen (9) til 1/3.
Obs! Bruk kun blåsemiddel, som er beregnet for punktsandblåser.
3. Velg munnstykke (10-13) avhengig av hvordan aten som skal blåses ser ut.
4. Koble punktsandblåseren til kompressoren (3-6,2 bars trykk).
5. Trykk munnstykket (10-13) mot det punktet du vil blåse av. Trykk inn
avtrekkeren forsiktig og hold den inntrykt en kort stund. Flytt deretter
blåsepistolen til neste punkt du ønsker å blåste. Slep ikke munnstykket mot
underlaget når du blåser, men blås punktvis.
6. Dersom du vil blåse små ater, bruk maskeringsmalen (24) for å beskytte
nærliggende områder (man kan også bruke maskeringstape).
7. Når blåsemiddelet er blandet med så mye smuss, at det ikke lenger fungerer
tilfredsstillende, så hell det da og fyll på nytt ifølge punkt 2.
Avfallshåndtering
Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale forskrifter.
Er du usikker på hvordan du går fram, ta kontakt med lokale myndigheter.


SUOMI
Hiekkapuhalluspistooli
30-8940
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-
tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai
asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Varoitus!
• Käytä oman turvallisuutesi vuoksi aina suojalaseja sekä tarvittaessa
suojakäsi-neitä ja hengityssuojainta!
• Älä puhalla koskaan, jollei suutin ole kiinni materiaalissa, muista että
puhallus-aine kimpoaa takaisin, jos suutin ei ole tiukasti materiaalia vasten.
• Irrota ilmaletku aina ennen täyttöä, säätöä ja korjausta.
Käyttö
1. Kytke ilmaletku aina pois päältä ennen täyttöä, säätöä ja korjausta!
2. Lisää hionta-ainetta löysäämällä ruuvia (8) ja täyttämällä pussi (9) 1/3:aan.
Huom! Käytä ainoastaan hiekkapuhalluspistooliin tarkoitettua puhallusainetta!
3. Valitse suutin (10-13) hiekkapuhallettavan pinnan mukaan.
4. Liitä hiekkapuhalluspistooli kompressoriin (paine 3-6,2 baaria).
5. Paina suutin (10-13) puhallettavaan kohtaan. Paina liipaisinta varovaisesti ja
pidä se alas painettuna lyhyen aikaa. Siirrä tämän jälkeen pistooli seuraavan
puhallettavan alueen kohdalle. Älä vedä suutinta pintaa vasten puhalluksen
aikana, vaan puhalla aina yksi kohta kerrallaan.
6. Jos puhallat pieniä alueita, käytä peittomallia (24) suojaamaan ympäröiviä
alueita (myös maalarinteippi soveltuu).
7. Kun puhallusaineeseen on sekoittunut niin paljon likaa, ettei se enää toimi
tarkoituksenmukaisesti, tulee puhallusaine vaihtaa uuteen kohdan 2 mukaisesti.
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi
jäteneuvontaan, mikäli olet epävarma.


ENGLISH

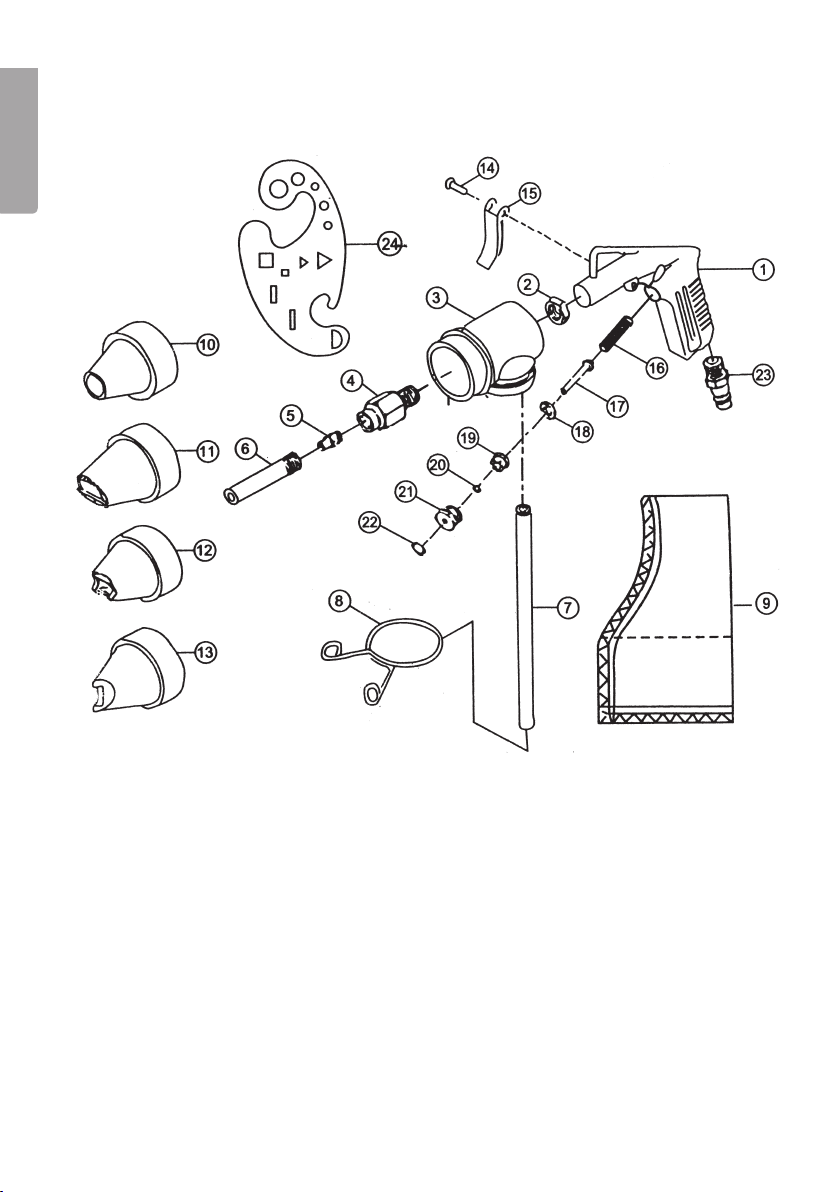

Exploded diagram


ENGLISH
Fig. No Item number Description Quantity
1 95101 Handle 1
2 95102 Nut 1
395103 Housing 1
495104 Sleeve 1
595105 Nozzle 1
695106 Blasting tube 1
7 95107 Hose 1
8 95108 Clamp 1
9 95109 Bag 1
10 95110 Round nozzle 1
11 95111 Angled nozzle 1
12 95112 Exterior angle nozzle 1
13 95113 Interior angle nozzle 1
14 95114 Rivet 1
15 95115 Trigger 1
16 95116 Spring 1
17 95117 Valve cone 1
18 95118 Rubber washer 1
19 95119 Valve bushing 1
20 95120 O-ring 1
21 95121 Lock nut 1
22 95122 O-ring 1
23 95123 Nipple 1
24 95124 Template 1
Recommended air pressure: 3 – 6.2 bar
Air consumption: 350 l/min

8
SVENSKA

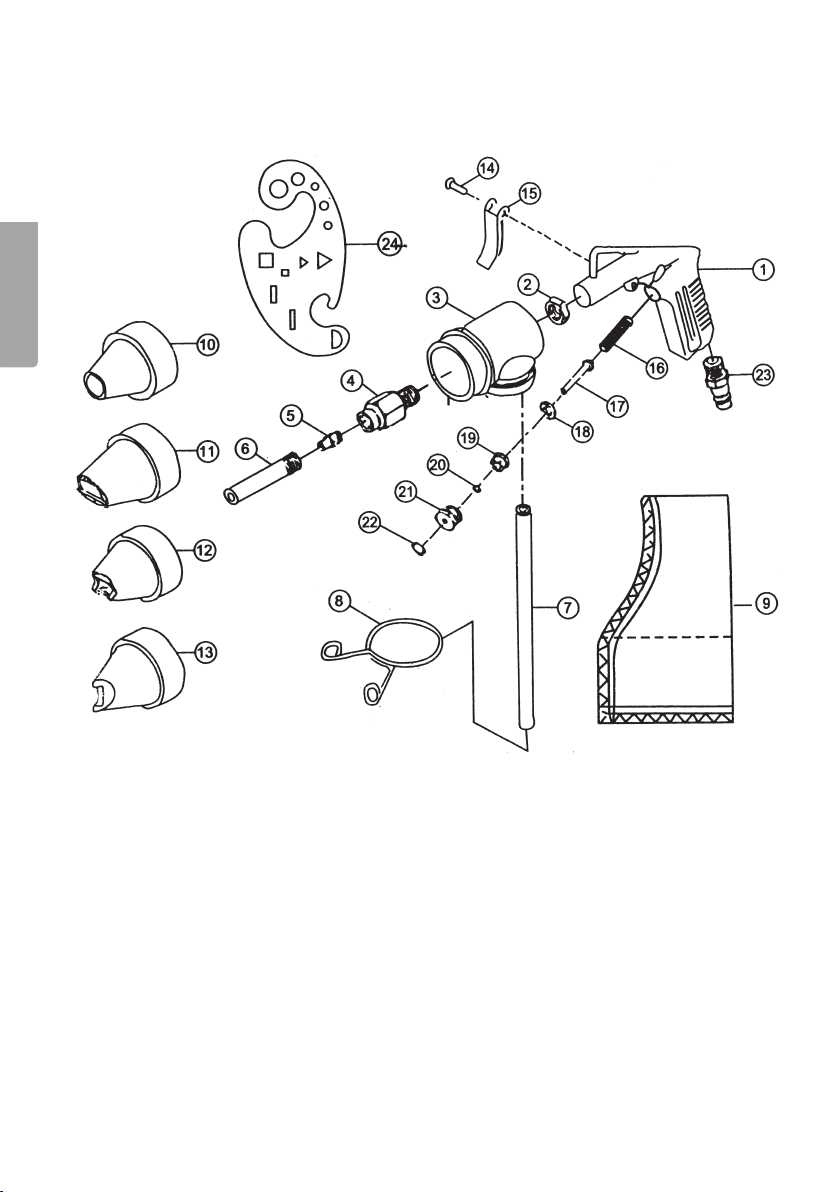

Sprängskiss

9
SVENSKA
Fig. Nr Del nummer Benämning Antal
1 95101 Handtag 1
2 95102 Mutter 1
395103 Hus 1
495104 Hylsa 1
595105 Munstycke 1
695106 Blästerrör 1
7 95107 Slang 1
8 95108 Klämma 1
9 95109 Påse 1
10 95110 Runt munstycke 1
11 95111 Vinklad munstycke 1
12 95112 Yttervinkel munstycke 1
13 95113 Innervinkel munstycke 1
14 95114 Nit 1
15 95115 Avtryckare 1
16 95116 Fjäder 1
17 95117 Ventilkägla 1
18 95118 Gummibricka 1
19 95119 Ventilbussning 1
20 95120 O-ring 1
21 95121 Låsmutter 1
22 95122 O-ring 1
23 95123 Nippel 1
24 95124 Mall 1
Rekommenderat lufttryck: 3 – 6,2 bar
Luftförbrukning: 350 l/min

10
NORSK

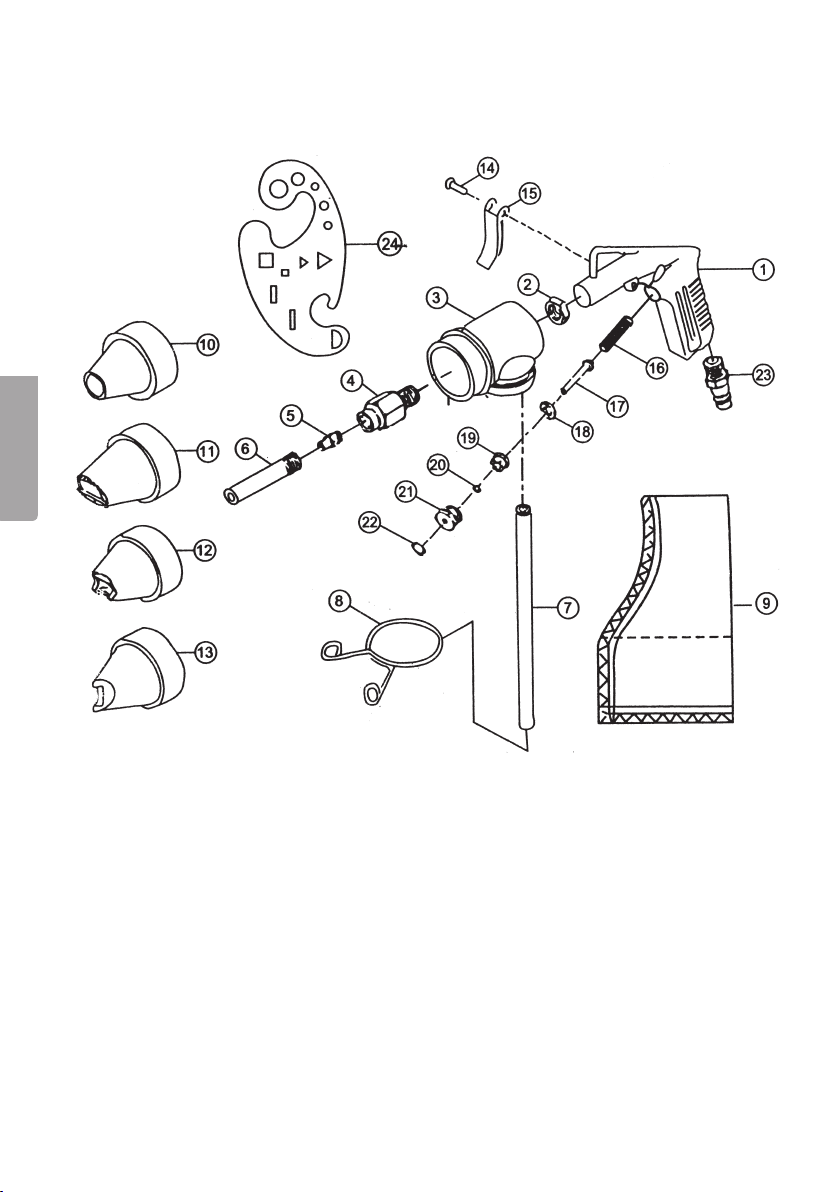

Sprengskisse

11
NORSK
Fig. Nr Del nummer Benevning Antall
1 95101 Håndtak 1
295102 Mutter 1
395103 Deksel 1
4 95104 Hylse 1
5 95105 Munnstykke 1
6 95106 Blåserør 1
7 95107 Slange 1
8 95108 Klemme 1
9 95109 Pose 1
10 95110 Rundt munnstykke 1
11 95111 Vinklet munnstykke 1
12 95112 Yttervinkel munnstykke 1
13 95113 Innervinkel munnstykke 1
14 95114 Stift 1
15 95115 Avtrekker 1
16 95116 Fjær 1
17 95117 Ventilkjegle 1
18 95118 Gummiskive 1
19 95119 Ventilbussing 1
20 95120 O-ring 1
21 95121 Låsemutter 1
22 95122 O-ring 1
23 95123 Nippel 1
24 95124 Mall 1
Anbefalt lufttrykk: 3 – 6,2 bar
Luftforbruk: 350 l/min

1
SUOMI

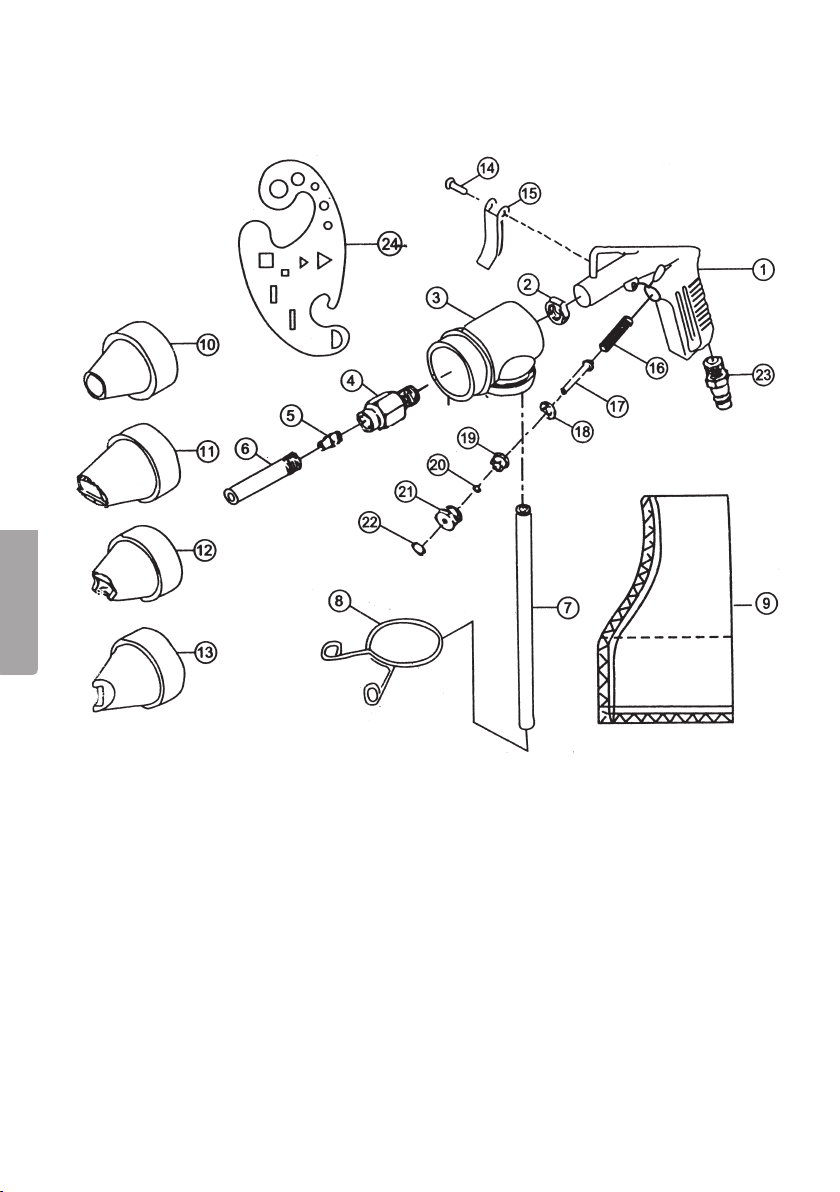

Räjäytyskuva

13
SUOMI
Kuva.nro Osan numero Nimi Määrä
1 95101 Kahva 1
295102 Mutteri 1
395103 Kotelo 1
4 95104 Hylsy 1
5 95105 Suutin 1
6 95106 Puhallusputki 1
7 95107 Letku 1
8 95108 Puristin 1
9 95109 Pussi 1
10 95110 Pyöreä suutin 1
11 95111 Kulmikas suutin 1
12 95112 Ulkokulmasuutin 1
13 95113 Sisäkulmasuutin 1
14 95114 Niitti 1
15 95115 Liipaisin 1
16 95116 Jousi 1
17 95117 Venttiilin kartio 1
18 95118 Kumilevy 1
19 95119 Venttiilin holkki 1
20 95120 O-rengas 1
21 95121 Lukkomutteri 1
22 95122 O-rengas 1
23 95123 Nippa 1
24 95124 Malli 1
Anbefalt lufttrykk: 3 – 6,2 bar
Luftforbruk: 350 l/min

14
