Rev. 070605
COFFEE QUEEN
Din återförsäljare / Your retail dealer
...............................................................................
...............................................................................
...............................................................................
DA 4
Automatisk Kaffebryggare / Automatic Coffee brewer
Bryggning i kanna
med automatisk vattenpåfyllning
Brewing in pot
with automatic water filling
Energisnål automatisk kaffebryggare.
Kapacitet max.1,8 liter eller 2 x 1,8 liter.
Lätt att installera och använda
Power saving coffee machines.
Capacity 1,8 litres or 2 x 1,8 litres.
Simple installation and easy to use.
A TASTE OF THE FUTURE
Användarmanual
User manual

1. Innehåll.
2.
1. Innehåll 2
2. Allmänt 3
3. Funktionsbeskrivning 4
4. Installation och igångsättning 5 - 6
5. Skölja och fylla upp vattensystemet 6
6. Bryggning av kaffe 7- 9
7. Inställning av vattenmängd och bryggtid 10
8. Skötselråd 11- 12
9. Viktigt 13
10. Kontroll / Åtgärd 14
Garanti och Service

3.
Kaffebryggaren är utrustad med en knappfunktion för automatisk vattenpåfyllning.
Du kan välja mellan att brygga en hel kanna (12 koppar) eller en halv kanna (6 koppar)
med kaffe.
Du kan också välja alternativet min. 4 koppar stegvis upp till 12 koppar kaffe.
Du kan med knappsatsen justera vattenmängden och bryggtid.
Funktionsbeskrivning
Kaffebryggare för automatisk vattenpåfyllning.
I tanken finns en flottör som aktiverar en mikrobrytare när vatten fylls på.
Mikrobrytaren aktiverar i sin tur bryggelementet och bryggningen startar.
Då bryggningen pågår, blinkar displayen.
Då vattnet är slut i tanken så bryts strömmen till bryggelementet.
Den nedre värmeplattan är alltid påkopplad då bryggaren är påslagen.
Den övre värmeplattan aktiveras med en separat strömbrytare.
Maskinen är försedd med överhettningsskydd som återställes manuellt efter det att
strömmenharbrutits.
Tack för att ni valt en Coffee Queen kaffebryggare DA4 med automatisk vattenpåfyllning
och som vi hoppas att ni får mycket gläjde av!
- Maskinen skall anslutas korrekt för Din egen säkerhets skull.
Läs igenom bruksanvisningen innan du använder maskinen.
- Manualen innehåller viktiga instruktioner för en riktig och säker användning av
kaffebryggaren.
- Bevara alltid manualen inom räckhåll.
Tips för bästa kvalité på kaffet.
Ändra inte på den rekommenderade doseringen.
Rör alltid om i kannan innan servering.
Varmhåll aldrig kaffet mer än 30 minuter.
Blanda aldrig nytt kaffe med gammalt.
Häll aldrig i bryggt kaffe i maskinen.
2. Allmänt.
SE

4.

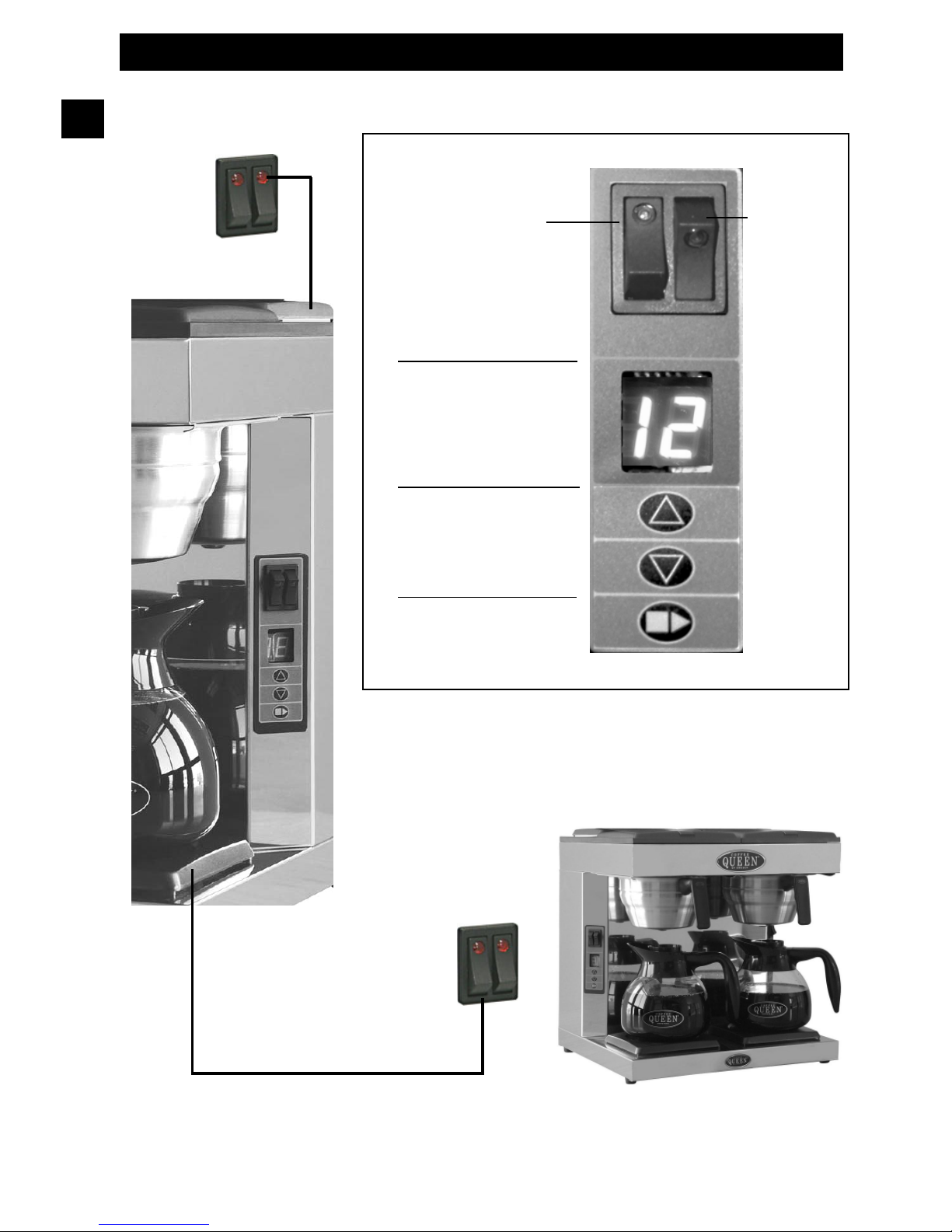

3. Funktionsbeskrivning. DA 4 med två bryggenheter
Nedre värmeplatta
Startar bryggningen
Display
Blinkar vid bryggning.
Lyser med fast sken
när bryggning är klar.
Övre värmeplatta
ON - OFF knapp
För bryggning och
nedre värmeplatta
Full kanna 12 koppar
Halv kanna 6 koppar
Alternativt 4 - 12 koppar.
ON - OFF
Övre värme-
platta
SE

5.
4.1.
Placera maskinen på ett plant vattentätt underlag.
4.2.
Anslut till Kallvattenledning med medföljande
slang.
Anslut lämpligen till en avstängningskran.
Trycket ska vara 14,5 - 72,5 PSI (1 - 5bar)
för en bra funktion
Vattenanslutning
Elektrisk koppling
Elanslutning;
Bryggaren är ej omkopplingsbar och får endast installeras till elnätet med den spänning
som är markerad på bryggaren och skall utföras av behörig elektriker. Fast installation.
En huvudbrytare skall monteras före maskinen, med mer än 3 mm kontaktgap.
OBS!
Anslut kaffebryggaren till ett 3-fas uttag
Maskinen skall installeras av en behörig elektriker!
4. Installation och igångsättning.
SE

6.
4.3.

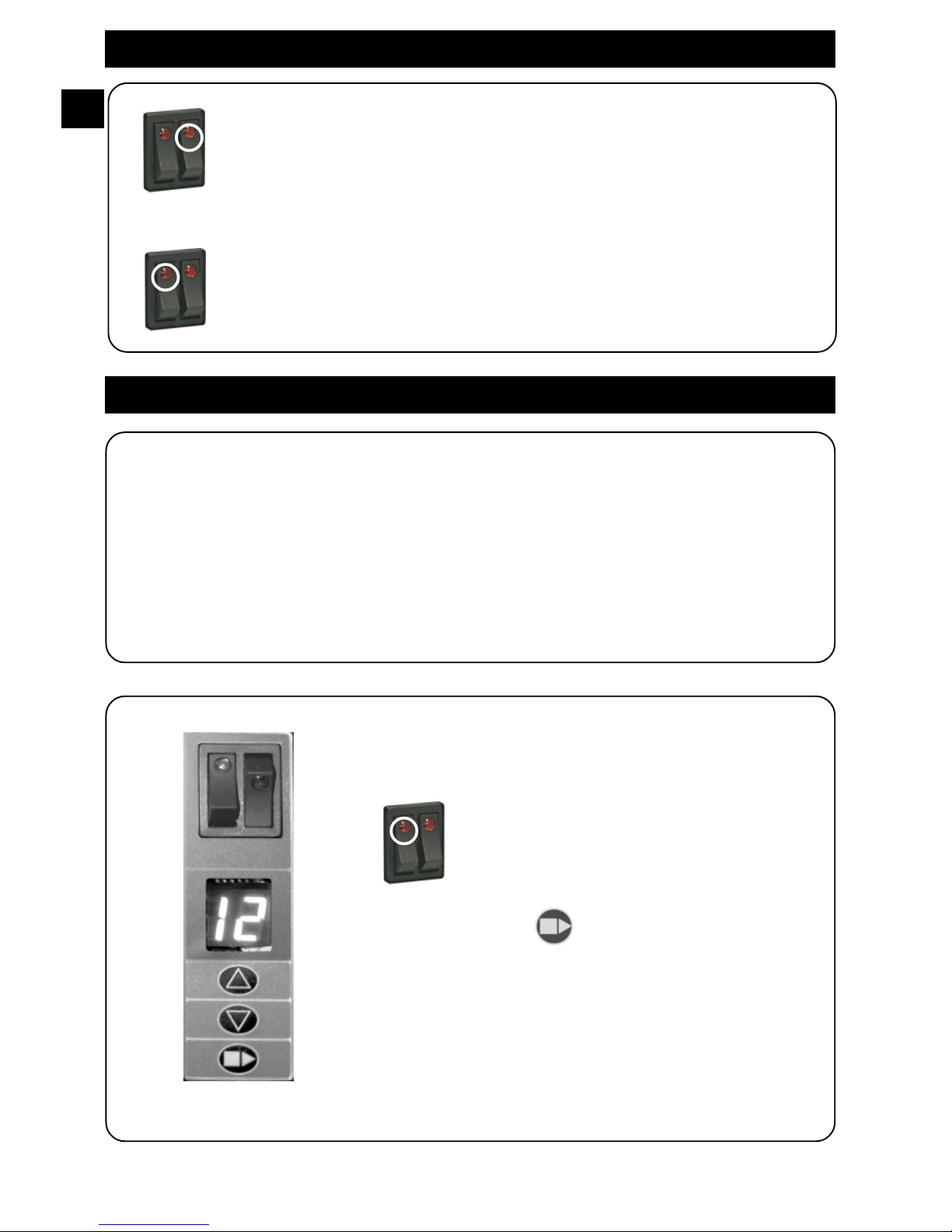

Slå på manöverbrytarna för nedre värmeplattor och
övre värmeplattor.
Kontrollera att lamporna i knapparna tänds och
att plattorna blir varma.
Slå sedan av manöverbrytarna.
5.1.
Gör första bryggningarna med endast vatten. Detta för att rensa och fylla upp systemet
Sätt filterhållaren på plats utan filter och kaffe. Detta gäller de båda bryggenheterna.
OBS!
Gör inte justeringar av vattenmängden i kannan
efter första bryggningen med endast vatten.
För att fylla upp systemet kommer maskinen vid den första bryggningen
att förbruka cà 4 dl vatten.
Nedre värmeplattor
Övre värmeplattor
Nedre värmeplattor
4. Installation och igångsättning.
5. Skölja och fylla upp vattensystemet.
SE
5.2.
Ställ kannan på plattan under filterhållaren.
Slå sedan på manöverbrytare för bryggning.
Tryck på knappen (Hel brygg 12 koppar) och
vattnet skall börja rinna ner i kannan.
När bryggningen är klar (lyser displayen med ett fast
sken,) slå ut vattnet i kannan.
Bryggningen tar cirka 6 minuter.

7.
OBS! Bryggning av kaffe gäller för båda bryggenheterna.

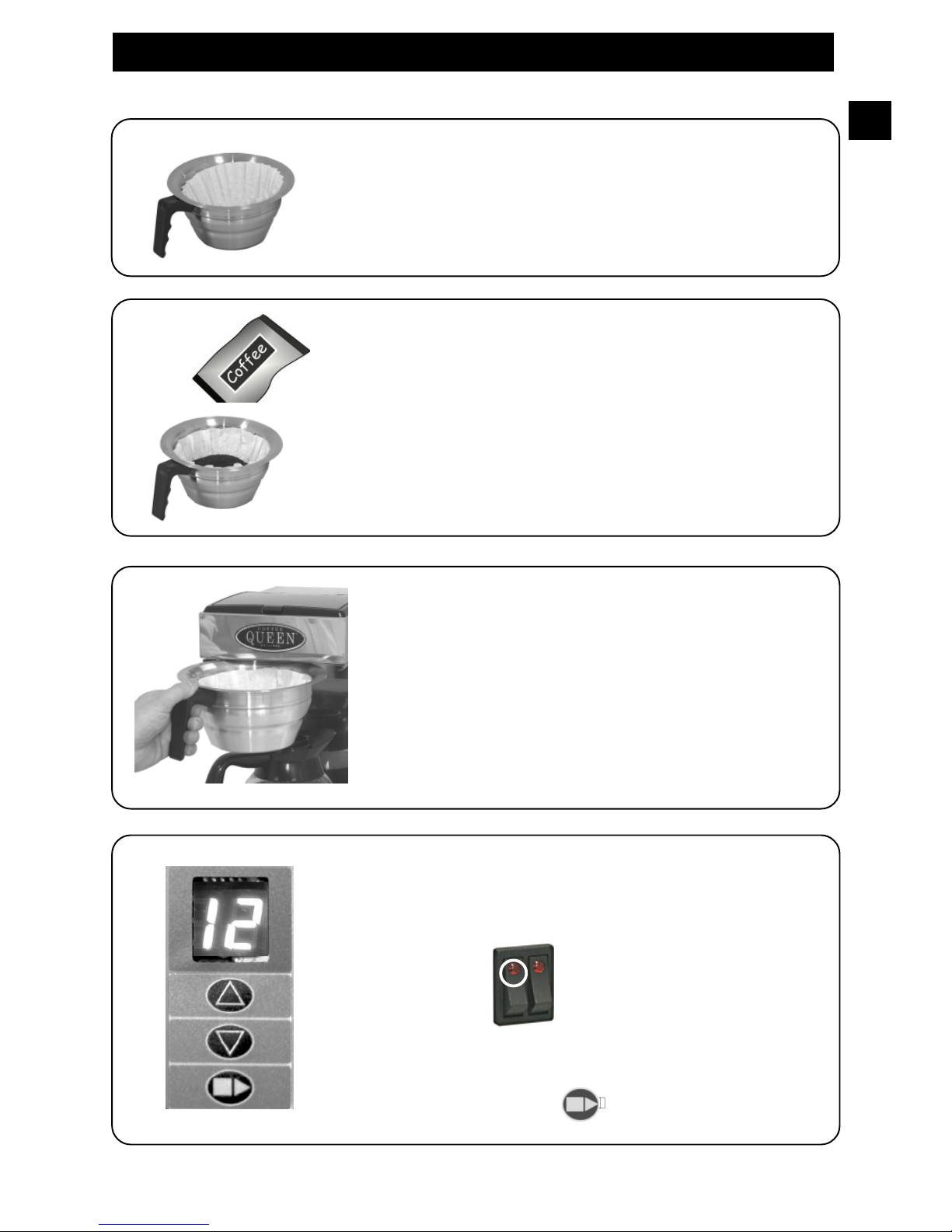

6. Bryggning av kaffe.
6.1.
Placera ett 90mm filter i filterhållaren.
6.2.
Häll i en portion kaffe 95 - 125 gram
för full bryggning . Denna dosering gäller för
12 koppar eller liknande.
(malning mellan kok och brygg)
s.k.restaurangmalning.
Bred ut kaffet jämnt i filtret.
6.3.
Sätt filterhållaren på plats.
6.4.
STARTA BRYGGNINGEN Slå på manöverbrytaren.
Lampan på brytaren skall nu lysa.
Tryck på knappen för bryggning.
SE

8.
6. Bryggning av kaffe.
6.5. Bryggning klar.
Under tiden som maskinen brygger kaffe blinkar displayen.
När bryggningen är klar lyser displayen med ett fast sken
och du hör en signal.
Kaffe klart!
6.6. Välja hel eller halv bryggning i kanna. Bryggning av full kanna, bryggning av halv
kanna eller välja antalet koppar.
Kaffebryggaren är programmerad att vid uppstart brygga en full
1,8 liters kanna med kaffe.
Displayen visar då 12 koppar.
Med kaffebryggarens elektroniska knappsystem väljer du också enkelt
att brygga en halv kanna med kaffe.
Öka antal koppar.
Vid bryggning av full kanna. Displayen visar 12.
Vid bryggning av halv kanna. Displayen visar 6.
Minska antal koppar
SE

Öka antal koppar.
6. Bryggning av kaffe.
6.7. Bryggning genom eget val av antal koppar.
Du kan brygga valfritt antal koppar kaffe genom att
välja antal koppar min. 4 upp till max. 12 koppar.
Detta gör du genom att stega upp eller ned
på knapparna tills du får önskat antal koppar.
Minska antal koppar.
Starta bryggningen. / stoppa bryggning.
9.
OBS!
Om Ni vill varmhålla en eller två kannor och samtidigt
brygga en ny.
Placera kannorna som skall varmhållas på den
övre varmhållningsplattan.
Slå på manöverbrytaren.
Övre värmeplatta
Dosering av kaffemängden gör du nu enligt eget behov och smak.
SE

10.
7.1. Om vattenmängden är fel: Justera med hjälp av den elektroniska knappsatsen.
7. Inställning av vattenmängd och bryggtid.
7.1.1 Tryck ned knapparna och samtidigt i
mer än 5 sekunder tills du hör 2 ljudsignaler.
displayen visar 0.
7.1.2 Öka eller minska vattenmängd/inloppstid
1 steg 5%.
7.1.3 Bekräfta inställningen med .
7.1.4 Displayen visar 12 och maskinen är klar att tas i bruk.
SE
7.2. Om bryggtiden behöver justeras: Justera med hjälp av den elektroniska
knappsatsen.
7.2.1 Tryck ned knapparna och samtidigt i
mer än 5 sekunder tills du hör 4 ljudsignaler.
displayen visar 0.
7.2.2 Öka eller minska bryggtiden 1 steg 5%.
7.2.3 Bekräfta inställningen med .
7.2.4 Displayen visar 12 och maskinen är klar att tas i bruk.
Injustering
- 5 = - 25%
- 4 = - 20%
- 3 = - 15%
- 2 = -10%
- 1 = - 5%
0
1 = 5%
2= 10%
3= 15%
4= 20%
5= 25%

Varje dag.
Diska kannan och filterhållaren med
rengöringsmedel för kaffemaskiner.
Torka rent spridarmunstycket och området runt
detsamma,samt värmehällen.
Använd endast en mjuk trasa och flytande
rengöringsmedel som inte repar.
Före varje bryggning
Skölj kannan.
OBS!!
Maskinen får ej överspolas
eller nedsänkas i vatten.
8. Skötselråd
SE
11.

12.
Varje vecka
Avkalkning.
1. Häll 50 ml avkalkningsmedel för kaffemaskiner i
kannan och fyll den helt med kallt vatten.
2. Häll sedan blandningen av vatten och
avkalkningsmedel i maskinen och genomför en
bryggning utan pappersfilter och kaffe i
filterhållaren.
LÅT MEDLET VERKA I 30 MIN.
3. Töm och skölj kannan.
4. Fyll på nytt friskt kranvatten i kannan och kör
en bryggning.
VIKTIGT!
Efter detta måste minst 3 bryggningar till ske med enbart
rent vatten för att skölja bort alla rester av
avkalkningsmedlet.
Avkalkning bör göras 1 gång per månad eller
varje vecka vid hårt vatten.
Regelbundenanvändningavavkalkningsmedel
för kaffebryggare reducerar uppbyggnaden
av kalk där detta är ett problem.
Tag av locket och placera glas-
kannan upp och ned i
diskmaskinen.
Avkalkningsmedel , Artikelnr. 110412
beställes via din lokala återförsäljare.
Utvändig rengöring; använd en mjuk duk
och flytande rengöringsmedel som inte repar.
SE
Om du ska diska glaskannan i en
diskmaskin
8. Skötselråd

13.
Viktigt
Gör inte ingrepp i bryggaren. Felaktiga åtgärder kan leda till personskador och funktionsfel.
Bryggaren bör stå på ett plant underlag för att den skall arbeta tillfredsställande.
Bryggaren skall placeras på ett vattentätt underlag så att eventuellt utläckande vatten blir synligt.
Se till att det inte bildas veck på anslutningsslangen när bryggaren skjuts på plats.
Bryggarens tillopps och VVS-anslutning skall kontrolleras regelbundet.
Kontrollera att inte någon läcka har uppstått i samband med installationen.
Vattenanslutningen kan alltid innebära viss risk för läckage oavsett säkerhetsutrustning.
Lämna inte bryggaren helt utan tillsyn när den är igång. Stäng vattenkranen då maskinen inte
används.
Vid alla ingrepp i bryggaren måste denna göras spänningslös t. ex. genom att stickproppen
tasurvägguttaget.
Allt installationsarbete måste utföras av behörig personal.
VARNING!
För att undvika skada på glaskannan eller
att den på annat olämpligt sätt görs obrukbar!
- Tvätta noggrant före användning.
- Värm inte upp rengöringsmedel i kannan
- Rengör inte med material som kan orsaka repor eller
sprickor i glaskannan.
- Undvik att stöta i kannan mot hårt material.
- Kassera kannor som har en spricka eller är repad.
- Bär aldrig två glaskannor i en och samma hand.
9. Viktigt
SE

14.
10. Kontroll/Åtgärd.
SE
Symptom Kontroll/Åtgärd.
A. Strömbrytare tänds inte. 1. Kontrollera anslutningen till vägguttaget/arbetsbrytaren.
2. Kontrollera säkringen till väggutaget/arbetsbrytaren
(10 amp).
3. Kontrollera om värmeplatta blir varm, om så är
fallet byt manöverbrytare.
4. Kontrollera anslutningen till manöverbrytare.
B. Värmeplatta blir ej varm 1. Kontrollera anslutningen till elementet .
fastän manoverbrytare tänds. 2. Om element är trasigt, byt ut.
C. Bryggaren ångar kraftigt. 1. Maskinen kan vara i behov av avkalkning.
2. Spridarmunstycket kan vara igensatt.
3. Kontrollera om det finns veck på slangen.
4. Tilloppet till bryggelementet kan vara igensatt.
D. Bryggaren börjar ej 1. Överhettningsskyddet har löst ut.
att brygga Återställ överhettningsskyddet.
2. Kontrollera mikrobrytaren .
3. Kontrollera flottören .
4. Kontrollera anslutningen till bryggelementet .
5. Bryggelementet kan vara trasigt.
F. Bryggaren tar ej in något vatten. 1. Kontrollera att vattnet ej är avstängt.
2. Kontrollera att det ej finns något veck på slangen.
3. Kontrollera att det finns spänning i strömkällan.
4. Kontrollera magnetventilen .
5. Kontrollera att lampan i membranswitch blinkar.
G. Bryggaren slutar ej att ta in 1. Skräp i magnet ventilen .
vatten.
H. Bryggaren ger fel vattenmängd. 1. Kontrollera vattenkranen.
2. Veck på slangar.
3. Skräp i magnetventilen .
4. Membranswitch feljusterad. Justera enligt
justeringsanvisning.sid. 11.
5. Defekt flödesregulator i magnetventilen, byt
magnetventilen.

15.
1. Table of contents 15
2. General 16
3. Functions 17
4. Installation and start 18 - 19
5. Rinsing and filling up water system 19
6. Brewing of coffee 20 - 22
7. Adjusting amount of water and brew time 23
8. Maintenance 24 - 25
9. Important 26
10. Possible solutions 27
GB
1. Table of contents

16.
The Coffee brewer is equipped with a key set for automatic water filling.
You can choose between brewing a full or a half pot of coffee or 4 cups - 12 cups.
The key set allows you to adjust water amount in pot and brewingtime
We congratulate to your choice of a Coffee Queen coffee brewer DA4.
Please read this manual before you take the machine into operation for
the first time.
The manual contents important instructions for a safe and proper use.
of the machine.
Always keep this manual in reach for the user!
Some tips for best quality.
Do not change the recommended portion of coffee.
Always stir the brewed coffee in pot.
Do not keep coffee warm for more than 30 minutes.
Do not mix freshly brewed coffee with coffee kept warm.
Never fill brewed coffee in the machine.
Instructions
Coffee machine for automatic water filling.
In the tank there is a float which activates a microswitch when water is filled.
Microswitch activates element unit and brewing starts.
During brewing the display is blinking.
When the tank is empty the current to the boiler is cut off.
The bottom hot plate is always heated when the machine is switched on.
The upper hot plate is turned on with a separate switch.
The machine is equipped with an overheating protection which is manually restored
when the current has been cut.
2. General.
GB

17.
3. Functions.
Lower hot plate
Starts brewing
Display
Blinking when
brewing.
Upper hot plate
ON - OFF button
For brewing and
lower hot plate
Full pot 12 cups
Half pot 6 cups
or 4 - 12 cups.
ON - OFF
Upper
hot plate
GB

18.
4.1.
Place the machine on a flat level and waterproof
surface.
4.2.
Connect to cold water feed with connection tube
supplied.
Connection to a closable valve is recommended.
Water pressure shall be 14,5 - 72,5 PSI (1 - 5 bar)
for a correct operation
Water connection
Electrical couplings
The brewer is not reconnectable and may only be installed to the electric supply
network with a voltage that is stated on the brewer and shall be carried out by an
authorized electrician.
A main switch should be assembled before the machine, with a minimum
contact gap of 3mm.
CAUTION!
Connect coffee brewer to a 3-phase socket
All maintenance and installations must be done of an authorized personel.
GB
4. Installation and start.

19.
4. Installation and start.
5. Rinsing and filling up water system.
4.3.
Turn on control switches for upper hotplate
and lower hotplate.
Ensure that the lamps turn on and that the hot
plates get warm.
Then turn off control switches.
5.2.
Place the pot on the hot plate under the filter holder.
Turn on control switch for brewing.
Press the button (Full brew12 cups) and the
water shall start pouring.
When brewing is ready , empty the pot.
Brewing will take about 6 minutes.
Lower hotplate
Upper hotplate
5.1.
Do the first brewings with water only.
Place filter holder without filter and coffee.
Note!
Do not make any adjustments of water volume in pot, after the first brewing
with water only!
When first brewing, the machine will filling up water system. For this, machine will use
approx. 4 dl of water.
GB

20.
6. Brewing of coffee.
6.1.
Place a 90mm filter in the filter holder.
6.2.
Add coffee 95 - 125 gram , restaurant / catering
grounded coffee).
This is recommended for full brewing 12 cups.
Make sure that the coffee is evenly spread.
6.3.
Place the filter holder.
6.4.
START BREWING: Turn ON control switch
Lamp on control switch will lit.
Press button for brewing.
GB
