CONDTROL XLiner Pento 360 User manual

XLiner Pento 360/360G XLiner Pento 360/360G
2 3
EN CONTENTS
SAFETY INSTRUCTIONS 4
PRODUCT DESCRIPTION 5
DELIVERY PACKAGE 7
TECHNICAL SPECIFICATIONS 8
BEFORE START OPERATION 9
OPERATION 9
ACCURACY CHECK 11
CARE AND MAINTENANCE 15
UTILIZATION 16
WARRANTY 16
DE INHALT
SICHERHEITSHINWEISE 18
BESTIMMUNGSGEMAESSER GEBRAUCH 19
LIEFERUMFANG 21
TECHNISCHE DATEN 22
VOR INBETRIEBNAHME 23
BETRIEB 23
GENAUIGKEITSUEBERPRUEFUNG 25
PFLEGE 29
ENTSORGUNG 29
GARANTIE 30
WARTUNG UND REPARATUR 31
RU СОДЕРЖАНИЕ


 







 
PL SPIS TERŚCI


 
PARAMETRY TECHNICZNE 50



KONSERWACJA I EKSPLOATACJA 57
UTYLIZACJA 58
GWARANCJA 58

user manual
CROSS
LINE LASER
EN
user manual
CROSS
LINE LASER
EN
XLiner Pento 360/360G XLiner Pento 360/360G
4 5
Congratulations on your purchase of the laser level XLiner Pento 360/
Pento 360G CONDTROL. Safety instructions can be found in the end
of this user manual and should be carefully read before you use the
device for the first time.
SAFETY INSTRUCTIONS
Attention! This user manual is an essential part of this product.
The user manual should be read carefully before you use the product
for the first time. If the product is given to someone for temporary
use, be sure to enclose user manual to it.
- Do not misuse the product
- Do not remove warning signs and protect them from abrasion,
because they contain information about safe operation of the
product.
- Do not look into the laser beam or its reflection, with unprotected
eye or through an optical device. Do not point the laser beam at
people or animals without the need. You can dazzle them.
- To protect your eyes close them or look aside.
- Always install the product in such a way, so that laser line is below
or above eye level.
- Do not let unauthorized people enter the zone of product operation.
- Store the product beyond reach of children and unauthorized
people.
- Do not disassemble or repair the product yourself. Entrust product
repair to qualified personnel and use original spare parts only.
- Do not use the product in explosive environment, close to flammable
materials.
LASER RADIATION!
Do not stareinto beam
Class 2 laser
<1 mW, 635/515 nm
IEC 60825-1: 2007-03
- Laser intensive glasses are used for better recognition of the laser
beam; do not use them for other purposes. Laser glasses do not
protect from laser radiation as well as ultraviolet radiation and reduce
color perception.
- Avoid heating the battery to avoid the risk of explosion and
electrolyte leakage. In case of liquid contact with skin, wash it
immediately with soap and water. In case of contact with eyes, flush
with clean water during 10 minutes and consult the doctor.
PRODUCT DESCRIPTION

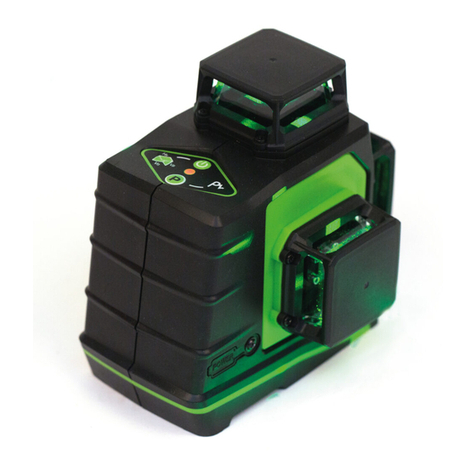

Cross line lasers XLiner Pento 360/Pento 360G CONDTROL are
intended to project vertical and horizontal planes and lines as well as
the laser dot (zenith and nadir). The laser levels are suitable for use at
both indoor and outdoor building areas.
The cross line laser has 2 operating modes:
- Automatic leveling to compensate irregularities within self-
leveling range of ± 3.5°;
- Locked compensator, to project inclined planes and lines.
Pulse mode allows using laser receiver to increase the working range
of the laser level or to work when laser is hard to define in bright
lighting conditions.

user manual
CROSS
LINE LASER
EN
user manual
CROSS
LINE LASER
EN
XLiner Pento 360/360G XLiner Pento 360/360G
6 7
1 - Laser exit windows
2 - Control panel
3 - Battery cover
4 - Thread 1/4’’ for mounting on a tripod
5 - Thread 5/8’’ for mounting on a tripod
6 - Switch bar
7- Hole for mounting on a screw/nail
1
3
45
6
Control panel
1. Switch on/off:
- the laser level;
- laser planes.
2. Switch on/off pulse mode
3. Power indicator
4. Locked mode indicator
5. Pulse mode indicator
DELIVERY PACKAGE
Laser level – 1 pc.
Battery (7.4V 2600mAh Li-ion) – 2 pcs.
Charger – 1 pc.
User manual – 1 pc.
Bag – 1 pc.
2
7
1 2
3 5
4

user manual
CROSS
LINE LASER
EN
user manual
CROSS
LINE LASER
EN
XLiner Pento 360/360G XLiner Pento 360/360G
8 9
TECHNICAL SPECIFICATIONS
XLiner
Pento 360
XLiner
Pento 360G
Working range/with receiver 40/100 m* 60/100 m*
Accuracy ±0,2 mm/m
Self-leveling range ± 3,5°
Continuous operating time >18 hours >8 hours
Operating temperature -10°C ... +50°C
Storage temperature 
Relative humidity 90%
Dust and water protection rate IP54
Thread for mounting on a tripod 1/4’’ and 5/8’’
Laser Class II 635 nm
< 1 mW
Class II 515 nm
< 1 mW
Power supply 7.4V 2600 mAh Li-ion
Dimensions 155x85x132 mm
Weight:
without battery
with battery
0,63 kg
0,73 kg
* The operating range may differ from the declared depending on the
lighting conditions.
BEFORE START OPERATION
Power supply
The laser level is powered via a 7.4V 2600mAh Li-ion battery included
in the delivery package.
Install/charge the Li-ion battery
Install the battery in the battery compartment, observing the polarity.
Use the battery included in the delivery package only.
If the power indicator on the control panel starts flashing red, the
battery must be charged.
The charging procedure is as follows:
1) Remove the battery from the laser level.
2) Connect the battery to the power source by a charging cable,
included in the delivery package. The power indicator on control
panel will be red while charging.
3) The battery charging time is about 3 hours.
4) Once the power indicator on control panel turns green, disconnect
the charger and install the battery in the battery compartment.
OPERATION
Place the laser level on a firm and stable surface or a tripod.
Move switch bar to select required operating mode:
1) Automatic leveling:
Move the switch bar to position ON.
The laser level will switch on.
Short press to switch on required lines. If the laser level is out
of the range of automatic compensation laser lines will flash 1 time
per second.
Short press to switch on/off the pulse mode.
To switch off the laser level move the switch bar to position OFF.

user manual
CROSS
LINE LASER
EN
user manual
CROSS
LINE LASER
EN
XLiner Pento 360/360G XLiner Pento 360/360G
10 11
2) Projection of inclined planes
The switch bar is in position OFF.
Press and hold during 2 seconds to switch on the laser.
Long press during 2 seconds to switch on required laser lines.
Switched on laser lines will flash each 5 seconds.
After all possible combinations of lines are switched on, the next long
press will switch off the laser level.
Long press during 2 seconds to switch on/off the pulse mode.
Attention! To increase operating time and avoid the risk of
unintentional blindness switch the laser on only when you are ready
to work.
If operated near objects or air streams with the temperature different
from the environment the laser line may tremble due to heterogeneity
of the atmosphere. The longer the distance, the more trembling of the
laser line can be observed.
The width of the laser line increases as soon as operating distance
increases as well. The layout should be made along the axis of the laser
line. For maximum accuracy, use the middle portion of the laser line.
It should be noted that the shape of the laser line on the object’s
surface (e.g., walls, ceilings, etc.) depends on the curvature and tilt of
the surface relative to the laser line.
Bluetooth
Bluetooth is always on by default. Switch on the laser level. Activate
Bluetooth at your portable device and start the app “XLiner Remote”.
Perform connection via Bluetooth. The app allows switching on and
off the laser lines and dots, receiver mode, as well as adjust the
brightness of the laser for optimal visibility and energy saving and
control the battery charge level without touching the laser level.
ACCURACY CHECK
Check of horizontal line
Use 2 parallel vertical walls which are located opposite each other at
a distance of 5 m.
1. Set the instrument close to the wall A (see Fig. A). Switch on the
vertical and horizontal laser emitters, unlock the compensator. Turn
the instrument in such a way so that the laser lines intersecting each
other are projected on the near wall A opposite the instrument. Mark
the point where laser lines intersect each other as A1.
A
5m

user manual
CROSS
LINE LASER
EN
user manual
CROSS
LINE LASER
EN
XLiner Pento 360/360G XLiner Pento 360/360G
12 13
2. Turn the instrument by 180°, mark the point where laser lines

B
3. Move the instrument to the opposite wall B and set it in such a way
so that the point where laser lines intersect each other would be on the
same level with point B2. (see Fig. C).
C



D

distance exceeds 2 mm, please contact service center.

user manual
CROSS
LINE LASER
EN
user manual
CROSS
LINE LASER
EN
XLiner Pento 360/360G XLiner Pento 360/360G
14 15
Check of vertical line
Use a plumb bob as a reference of a vertical line. Place the instrument
at distance of 1,5m from the plumb bob.
1. Unlock the compensator, switch on the vertical laser line and align it
with the low point of plumb bob.
2. If deviation between the laser line and the plumb bob line exceeds
±0.2 mm per 1m of the plumb bob length (for a 2.5m plumb bob
deviation shouldn’t exceed 0.5 mm) please contact service center.
3. Turn the instrument by 180° and align the vertical laser line with the
low point of plumb bob once again.
1,5m
CARE AND MAINTENANCE
Attention! The laser level is an accurate optical mechanic device
and requires careful handling. Check the accuracy before using.
Maintenance of the following recommendations will extend the life
of the device:
- Keep the laser level, spare parts and accessories out of the reach of
children and unauthorized people.
- Transport the laser level with locked compensator only.
- Protect the device from shock, falls, and strong vibrations; do not
allow moisture, construction dust, and foreign objects to get inside
the laser level.
- In case moisture gets inside the laser level, first of all, remove the
battery, and then contact the service center.
- Do not store or use the laser level for a long time in high humidity
conditions.
- Arrange the accuracy check of the laser level occasionally (see the
paragraph «Accuracy check»).
- Clean the laser level with a soft damp cloth. Do not use harsh
chemicals, cleaning solvents or detergents.
- Wipe the laser aperture with a soft, lint-free cloth with isopropyl
alcohol.
Failure to comply with the following rules may result in leakage of
the electrolyte from the batteries and damage the laser level:
- Remove the battery from the laser level if it is not used for a long
time.
- Do not leave discharged battery in the device.
- Do not heat the battery.

user manual
CROSS
LINE LASER
EN
user manual
CROSS
LINE LASER
EN
XLiner Pento 360/360G XLiner Pento 360/360G
16 17
UTILIZATION
Expired tools, accessories and package should be passed for waste
recycle. Please send the product to the following address for proper
recycle:
CONDTROL GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang
Germany
Do not throw the product in municipal waste!

and their components must be collected separately and submitted to
environmentally friendly recycle of wastes.
WARRANTY
All CONDTROL GmbH products go through post-production control
and are governed by the following warranty terms. The buyer’s
right to claim about defects and general provisions of the current
legislation do not expire.
1) CONDTROL GmbH agrees to eliminate all defects in the product,
discovered while warranty period, that represent the defect in
material or workmanship in full volume and at its own expense.
2) The warranty period is 24 months and starts from the date of
purchase by end consumer (see the original supporting document).
3) The Warranty doesn’t cover defects resulting from wear and tear
or improper use, malfunction of the product caused by failure to
observe the instructions of this user manual, untimely maintenance
and service and insufficient care, the use of non-original accessories
and spare parts. Modifications in design of the product relieve the
seller from responsibility for warranty works. The warranty does not
cover cosmetic damage, that doesn’t hinder normal operation of the
product.
4) CONDTROL GmbH reserves the right to decide on replacement or
repair of the device.
5) Other claims not mentioned above, are not covered by the warranty.
6) After holding warranty works by CONDTROL GmbH warranty period
is not renewed or extended.
7) CONDTROL GmbH is not liable for loss of profit or inconvenience
associated with a defect of the device, rental cost of alternative
equipment for the period of repair.
This warranty applies to German law except provision of the United
Nations Convention on contracts for the international sale of goods
(CISG).
In warranty case please return the product to retail seller or send it
with description of defect to the following address:
CONDTROL GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang
Germany

Bedienungsanleitung
KREUZLINIENLASER
Bedienungsanleitung
KREUZLINIENLASER
DE DE
XLiner Pento 360/360G XLiner Pento 360/360G
18 19
SICHERHEITSHINWEISE
Bitte lesen und befolgen Sie fuer die sichere Verwendung Ihres
Geraets alle Anweisungen. Warnschilder muessen stets sichtbar
und erkennbar sein. Bewahren Sie diese Bedienungsanleitung auf
und werfen Sie sie nicht weg. Bei nicht fachgerechter Anwendung
koennen Sie Laserstrahlung ausgesetzt sein.
Sie erhalten Ihr Geraet mit einem Warnschild in Englisch. Bitte
beachten Sie das hier abgebildete Warnschild in Deutsch.
Richten Sie den Laserstrahl niemals auf Personen oder Tiere. Blicken
Sie nicht in den Laserstrahl, auch nicht mit optischen Instrumenten.
Sie gefaehrden Ihr Augenlicht. Ihr Geraet erzeugt Laserstrahlung
der Klasse 2 gemaess EN60825-1. Die Laserbrille dient nicht als
Schutzbrille, sondern zur besseren Sichtbarkeit des Laserstrahls. Sie
bietet keinen Schutz vor Laserstrahlung. Die Laserbrille kann nicht
als Sonnenbrille verwendet werden. Der Einsatz im Strassenverkehr
ist verboten. Die Laserbrille schuetzt nicht vor UV-Licht und
verringert die Wahrnehmung von Farbunterschieden. Reparatur
und Wartung duerfen nur durch Fachpersonal mit Qualifikation
erfolgen, das originale Ersatzkomponenten einsetzt. Kinder duerfen
aus Sicherheitsgruenden das Geraet nur unter Aufsicht benutzen.
Verwenden Sie das Geraet nicht in der Naehe von brennbaren Stoffen,
da im Geraet Funken entstehen koennen. Die Halterung des Geraets
beinhaltet Magnete. Verwenden Sie sie daher nicht in der Naehe von
Herzschrittmachern, da deren Funktion durch Magnetfelder gestoert
werden kann. Vermeiden Sie ebenso die Naehe zu magnetischen
Datentraegern oder Geraeten, die auf Magnetfelder reagieren. Die
Folge koennen Datenloeschungen oder –zerstoerung sein.
LASERSTRAHLUNG!
Nicht in den strahl blicken
Laserklasse 2
<1 mW, 635/515 nm
IEC 60825-1: 2007-03
BESTIMMUNGSGEMAESSER GEBRAUCH
Der Multiline –Kreuzlinienlaser Xliner Pento 360/Pento 360G sollen
vertikale und horizontale Ebenen und Linien sowie den Laserpunkt
(zenith und nadir) projizieren. Er ist fuer den Innen- und Außenbereich
geeignet.
Das Geraet hat zwei Betriebsarten:
- Mit Nivellierautomatik der Gehaeuseneigung bis zu ±3,5° zum
Erzeugen waagerechter und senkrechter Laser- Linien und –Ebenen.
- Zum Erzeugen von Laser- Linien und –Ebene mit jeglichen
Neigungen.
Der Pulsiermodus ist dazu bestimmt, die Reichweite mit dem
Handempfaenger zu erweitern oder die Laserstrahlen des Linienlasers
bei ungünstigen Umgebungsbedingungen zu lokalisieren.

Bedienungsanleitung
KREUZLINIENLASER
Bedienungsanleitung
KREUZLINIENLASER
DE DE
XLiner Pento 360/360G XLiner Pento 360/360G
20 21
1 - Austrittsöffnung Laserstrahl
2 - Bedienfeld
3 - Batteriefachdeckel
4 - 1/4’’ Stativaufnahme
5 - 5/8’’ Stativaufnahme
6 - Pendelsperre
7 - Befestigungsmoeglichkeit fuer Nagel oder Schraube
Bedienfeld
1. Ein-/Ausschalter für:
- Kreuzlinienlaser;
- Laserstrahlen.
2. Taste zum Ein-/Abschalten des Empfaengerbetriebs
3. Batteriezustandsanzeige
4. Pendelsperre – Anzeige
5. Pulsmodus - Anzeige
LIEFERUMFANG
Kreuzlinienlaser – 1 St.
Akku (7.4V 2600mAh Li-ion) – 2 St.
Ladegerät – 1 St.
Bedienungsanleitung – 1 St.
Schutztasche – 1 St.
1 2
3 5
1
3
45
6
2
74

Bedienungsanleitung
KREUZLINIENLASER
Bedienungsanleitung
KREUZLINIENLASER
DE DE
XLiner Pento 360/360G XLiner Pento 360/360G
22 23
TECHNISCHE DATEN
XLiner
Pento 360
XLiner
Pento 360G
Reichweite
(ohne /mit Empfaenger) 40/100 m* 60/100 m*
Genauigkeit ±0,2 mm/m
Selbstnivellierung ± 3,5°
Betriebstemperatur -10°C ... +50°C
Lagertemperatur 
Relative Luftfeuchtigkeit 90%
IP-Schutz IP54
Stativgewinde 1/4’’ und 5/8’’
Lasertyp Klasse II
635 nm < 1 mW
Klasse II
515 nm < 1 mW
Stromversorgung 7.4V 2600 mAh Li-ion
Abmessungen 155x85x132 mm
Gewicht:
ohne Batterie
mit Batterie
0,63 kg
0,73 kg
* Die Reichweite kann je nach den Lichtverhältnissen vom angegebenen
abweichen.
VOR INBETRIEBNAHME
Stromversorgung
Der Laser wird über einen im Lieferumfang enthaltenen 7,4 V-Li-
Ionen-Akku mit 2600 mAh mit Strom versorgt.
Setzen Sie den Li-Ion-Akku ein / laden Sie ihn auf
Installieren Sie die Batterie im Batteriefach unter Beachtung der
Polarität.
Verwenden Sie nur die im Lieferumfang enthaltene Batterie.
Wenn die Betriebsanzeige auf dem Bedienfeld rot blinkt, muss die
Batterie geladen werden.
Das Ladeverfahren ist wie folgt:
1) Entfernen Sie die Batterie von der laser-Ebene.
2) Schließen Sie die Batterie an die Stromquelle durch ein Ladekabel,
im Lieferumfang enthalten. Die Betriebsanzeige auf dem Bedienfeld
wird während des Ladevorgangs rot sein.
3) die batterieladezeit beträgt etwa 3 Stunden.
4) Sobald die Betriebsanzeige auf dem Bedienfeld grün wird, trennen
Sie das Ladegerät und installieren Sie die Batterie im Batteriefach.
BETRIEB
Stellen Sie das Messwerkzeug auf ein Stativ oder eine stabile
Oberflaeche.
Drehen Sie die Pendelsperre und schalten Sie den benoetigen Modus
ein. Folgende Betriebsarten stehen zur Auswahl:
1) Mit Nivellierautomatik:
Schieben Sie den Schalter in die EIN-Position.
Der Laser wird eingeschaltet.
Kurz drücken , um die gewünschten Leitungen einzuschalten.
Kurz drücken , um den Pulsmodus ein- oder auszuschalten.

Bedienungsanleitung
KREUZLINIENLASER
Bedienungsanleitung
KREUZLINIENLASER
DE DE
XLiner Pento 360/360G XLiner Pento 360/360G
24 25
2) Gesperrter Modus
Schieben Sie den Schalter in die AUS-Position.
Halten Sie während 2 Sekunden gedrückt, um den laser
einzuschalten.
Lange drücken Sie während 2 Sekunden, um erforderliche
Laserlinien einzuschalten. Eingeschaltete Laserlinien blinken alle 5
Sekunden.
Nachdem alle möglichen Kombinationen von Linien eingeschaltet
sind, schaltet der nächste lange Druck den laserpegel ab.
Lange drücken Sie während 2 Sekunden, um den Impulsmodus
einzuschalten.
Achtung! Um die Betriebszeit zu erhöhen und das Risiko
unbeabsichtigter Blindheit zu vermeiden, schalten Sie den laser nur
ein, wenn Sie bereit sind zu arbeiten.
Wenn Sie in der Nähe von Objekten oder Luftströmen mit der von
der Umgebung abweichenden Temperatur betrieben werden, kann
die Laserlinie aufgrund der Heterogenität der Atmosphäre zittern. Je
länger der Abstand, desto mehr zittern der Laserlinie kann beobachtet
werden.
Die Breite der Laserlinie erhöht sich, sobald auch der Betriebsabstand
zunimmt. Das layout sollte entlang der Achse der Laserlinie erfolgen.
Verwenden Sie für maximale Genauigkeit den mittleren Teil der
Laserlinie.
Es sollte beachtet werden, dass die Form der Laserlinie auf der
Oberfläche des Objekts (Z. B. Wände, decken usw.).) hängt von der
Krümmung und Neigung der Oberfläche relativ zur Laserlinie ab.
Bluetooth
Standardmäßig ist Bluetooth immer aktiviert.
Schalten Sie den Kreuzlinienlaser ein. Aktivieren Sie Bluetooth auf
Ihrem Gerät und starten Sie die App „XLiner Remote“.
Herstellen Sie eine Verbindung über Bluetooth.
Die App ermöglicht es, die Laserlinien, Laserpunkte und den
Empfängermodus ein- und auszuschalten, die Helligkeit von Laserlinien
an optimale Sichtbarkeit und Energieverbrauch anzupassen, sowie
den Batteriezustand zu prüfen, ohne den Kreuzlinienlaser zu nutzen.
GENAUIGKEITSUEBERPRUEFUNG
Ueberpruefung der Horizontallinie
Platzieren Sie das Geraet zwischen zwei Waenden, die mindestens 5m
voneinander entfernt sind.
1. Platzieren Sie das Instrument in der Naehe der Wand A (Siehe
Abb.A). Aktivieren Sie die horizontale und vertikale Linie bei geloester
Pendelsperre. Richten Sie das Instrument so, dass die Laserlinien sich
an der naeheren Wand A überschneiden. Markieren Sie den Punkt, in
dem sich die Linien schneiden (Punkt A1).
A
5m

Bedienungsanleitung
KREUZLINIENLASER
Bedienungsanleitung
KREUZLINIENLASER
DE DE
XLiner Pento 360/360G XLiner Pento 360/360G
26 27
2. Drehen Sie das Geraet um 180° und markieren Sie den Kreuz an der
Wand mit dem Punkt B2. (Siehe Abb. B).
B
3. Stellen Sie das Geraet an die Wand B und richten Sie den Laser so,
dass das Laserkreuz auf der gleichen Ebene mit dem Punkt B2 ist. (Siehe
Abb. C).
C
4. Drehen Sie das Geraet um 180° und markieren Sie den Kreuz an
der Wand A mit dem Punkt A3. (die Vertikallinie soll exakt durch den
markierten Punkt A1 laufen) (Siehe Abb. D).
D
5. Messen Sie den Abstand d zwischen den Punkten A1 und A3 (Siehe
Abb.D). Ist der Abstand mehr als 2 mm, kontaktieren Sie bitte ein
autorisiertes Servicezentrum.

Bedienungsanleitung
KREUZLINIENLASER
Bedienungsanleitung
KREUZLINIENLASER
DE DE
XLiner Pento 360/360G XLiner Pento 360/360G
28 29
Ueberpruefung der Vertikallinie
Befestigen Sie ein Senklot an einer Schnur und positionieren Sie das
Geraet ca. 1,5 m von dem Senklot entfernt.
1. Schieben Sie den Schalter in die EIN-Position, aktivieren Sie die
Vertikallinie und richten Sie die Vertikallinie auf die Schnur aus.
2. Ist die Abweichung zwischen Linie und Schnur nicht groesser als ±
0,2 mm auf einen Meter der Lotschnur, ist das Geraet innerhalb der
Toleranz. Ist die Lotschnur z.B. 2,5 m lang, darf die Abweichung 0, 5
mm nicht uebersteigen. Sollte eine Kalibrierung notwendig sein,
kontaktieren Sie bitte ein autorisiertes Servicezentrum.
3. Drehen Sie das Geraet um 180° und richten Sie die Vertikallinie auf
die Schnur aus.
PFLEGE
Achtung! CONDTROL XLiner Pento 360/360G ist ein präzises optisch-
mechanisches Gerät und soll stets vorsichtig behandelt werden. Prüfen
Sie den Zustand des Gerätes, bevor Sie es verwenden. Überprüfen Sie
die Genauigkeit des Gerätes, nachdem es fallen gelassen wurde oder
anderen mechanischen Belastungen ausgesetzt war.
Schalten Sie das Geraet nach der Verwendung wieder ab, da andere
Personen oder Tiere von den Laserstrahlen geblendet werden
koennen.
- Behandeln Sie das Geraet mit Sorgfalt, so wie Sie eine Kamera, ein
Fernglas oder ein anderes optisches Geraet verwenden.
- Vermeiden Sie Stoesse, staendige Vibrationen und extreme
Temperaturen.
-VerwendenSiedieBatterieentsprechenddenSicherheitsvorschriften.
- Tauchen Sie das Geraet nicht unter Wasser.
- Wischen Sie Schmutz mit einem feuchten, weichen Tuch ab.
- Verwenden Sie keine aggressiven Reinigungs- oder Loesungsmittel.
- Behandeln Sie das Geraet wie ein Teleskop oder eine Kamera.
ENTSORGUNG
Geraete, Zubehoer und die Verpackung sollen recycelt werden
(Wiederverwertung). Zum Recycling schicken Sie das Geraet bitte an:
CONDTROL GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang
Deutschland
Werfen Sie das Geraet nicht in den Restmuell. Gemaess der
Europaeischen Richtlinie 2002/96/EG ueber Altgeraete mit Elektronik
und ihrer Umsetzung in nationales Recht sind Sie verpflichtet, nicht
mehr gebrauchsfaehige Messwerkzeuge getrennt zu sammeln und zu
einer Recyclingstelle zu bringen.
1,5m

Bedienungsanleitung
KREUZLINIENLASER
Bedienungsanleitung
KREUZLINIENLASER
DE DE
XLiner Pento 360/360G XLiner Pento 360/360G
30 31
GARANTIE
Alle Geraete der Condtrol GmbH werden vor dem Verlassen
der Produktion geprueft und unterliegen den folgenden
Garantiebestimmungen. Maengelhaftungsansprueche des Kaeufers
und gesetzliche Rechte bleiben davon unberuehrt.
1) Die Condtrol GmbH verpflichtet sich zur kostenlosen Behebung der
Maengel am Geraet, falls diese nachweislich innerhalb der Garantiezeit
auf einen Material- oder Produktionsfehler zurueckzufuehren sind.
2) Die Garantiezeit betraegt 24 Monate bei gewerblichen Produkten
und beginnt am Datum des Kaufs an den ersten Endabnehmer (siehe
Originalbeleg). Die Betriebsdauer Ihres Geraetes betraegt 36 Monate.
3) Die Garantie trifft nicht fuer Teile zu, deren Fehlfunktion auf
Gebrauch oder Verschleiss zurueckzufuehren ist. Fuer Maengel am
Geraet, die durch Nichtbeachten der Bedienungsanleitung, nicht
bestimmungsgemaessen Gebrauch, unzureichenden Service und
Pflege, Verwendung von Nicht- Condtrol GmbH-Zubehoer oder
Ersatzteilen entstehen, gilt die Garantie nicht. Durch Veraenderungen
oder Zusaetze am Geraet erlischt die Garantie. Fuer Maengel, die
den normalen Gebrauch des Geraets nicht beeintraechtigen, gilt die
Garantie nicht.
4) Die Condtrol GmbH behaelt sich das Recht vor, nach eigener
Entscheidung das Geraet zu reparieren oder zu ersetzen.
5) Andere Ansprueche als die oben genannten werden nicht ueber die
Garantie abgedeckt.
6) Nach Garantieleistungen durch die Condtrol GmbH wird die
Garantiezeit nicht erneuert und auch nicht verlaengert.
7) Die Condtrol GmbH uebernimmt keine Verantwortung fuer
Gewinnverlust und andere Umstaende, die mit dem defekten Geraet
in Verbindung stehen. Die Condtrol GmbH uebernimmt keine Kosten
fuer Miet- oder Leihgeraete waehrend der Reparatur.
Fuer die Garantie gilt deutsches Recht. Ausgeschlossen ist das CISG
(Uebereinkommen der Vereinten Nationen ueber den internationalen
Warenkauf). Aenderungen vorbehalten.
WARTUNG UND REPARATUR
Falls das Geraet defekt ist, bringen Sie es bitte zu Ihrem Haendler
zurueck. Falls Sie das Geraet nicht bei einem Haendler gekauft haben,
schicken Sie es mit einer Fehlerbeschreibung bitte an:
Condtrol GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang
Deutschland
Waehrend des Transports und der Aufbewahrung sollte das Geraet
in seiner Tasche oder Koffer sein. Saeubern Sie besonders die
Austrittsfenster der Laserstrahlen und vermeiden Sie die dort
Fusselbildung. Die Saeuberung mit Reinigungs- und Loesungsmittel ist
untersagt. Verwenden Sie anstelle ein weiches, feuchtes Tuch. Halten
Sie das Geraet nicht unter Wasser oder in andere Fluessigkeiten. Das
eigenstaendige Oeffnen des Geraets ist untersagt. Es darf nur von
einem autorisierten Servicezentrum geoeffnet werden.

руководство по эксплуатации
ЛАЗЕРНЫЙ
НИВЕЛИР
RU
руководство по эксплуатации
ЛАЗЕРНЫЙ
НИВЕЛИР
RU
XLiner Pento 360/360G XLiner Pento 360/360G
32 33

     

      

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Внимание!     

       
     


         
      

           
      
        

    

       



       
     




IEC 60825-1: 2007-03
    

      


       

      

      

       


ОПИСАНИЕ ПРИБОРА
     
     
      
         
       



± 3.5°
     

     
        


руководство по эксплуатации
ЛАЗЕРНЫЙ
НИВЕЛИР
RU
руководство по эксплуатации
ЛАЗЕРНЫЙ
НИВЕЛИР
RU
XLiner Pento 360/360G XLiner Pento 360/360G
34 35







Панель управления







КОМПЛЕКТАЦИЯ





1
3
45
6
2
7
1 2
3 5
4

руководство по эксплуатации
ЛАЗЕРНЫЙ
НИВЕЛИР
RU
руководство по эксплуатации
ЛАЗЕРНЫЙ
НИВЕЛИР
RU
XLiner Pento 360/360G XLiner Pento 360/360G
36 37
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
XLiner
Pento 360
XLiner
Pento 360G

  
 
 ± 3,5°
  
 -10°C ... +50°C
 

 90%
 IP54

 
 



 
 


  
*Рабочий диапазон может отличаться от заявленного в
зависимости от условий освещения.
ПЕРЕД НАЧАЛОМ РАБОТЫ С ПРИБОРОМ
Питание прибора
    

Установка/зарядка литий-ионного аккумулятора
     






       
      
      



     

РАБОТА С ПРИБОРОМ
      
       

1) Режим автоматической компенсации
     ON 




      
OFF.

руководство по эксплуатации
ЛАЗЕРНЫЙ
НИВЕЛИР
RU
руководство по эксплуатации
ЛАЗЕРНЫЙ
НИВЕЛИР
RU
XLiner Pento 360/360G XLiner Pento 360/360G
38 39
2) Режим построения наклонных плоскостей
OFF.


           
      
     





Внимание!       
    
    

      
      
    

     

     

       
        
       

Bluetooth
      
      
     
Bluetooth.
      
         



ПРОВЕРКА ТОЧНОСТИ
Проверка горизонтали


        
     
    
      


A
5м
