Quick Install Guide
1000Base-T to 1000Base-SX/LX
Media Converter
Connecting to Power
This Converter is a plug-and-play device.
Connect the supplied AC to DC power adaptor with a
power voltage of 7.5Vdc/1.5Amp to the DC-Jack on the
converter, and then attach the plug into a standard AC outlet.
Installing in a Chassis
The Converter can be fit into any of the expansion slots on a special
designed chassis.

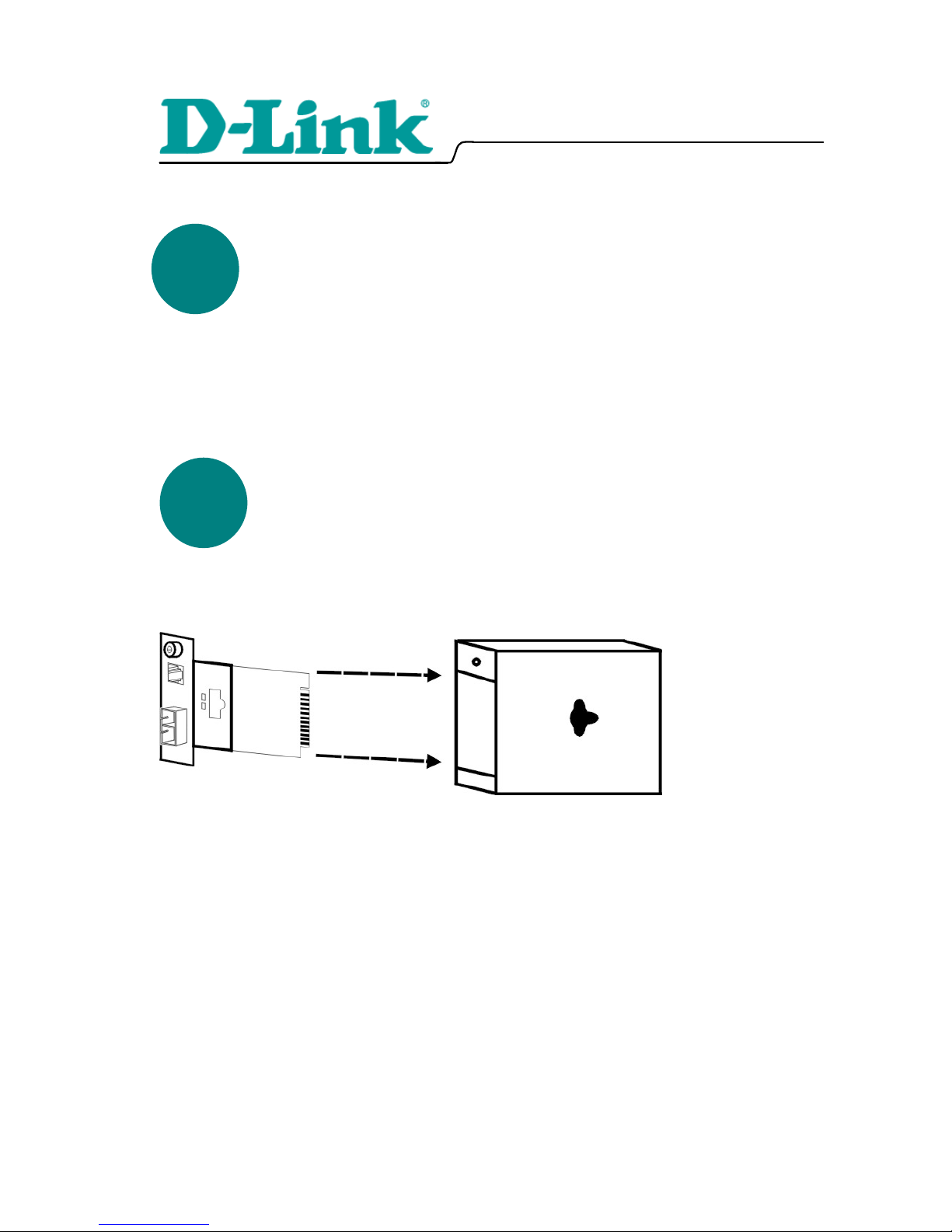

First, install the converter onto a carrier supplied with the chassis:

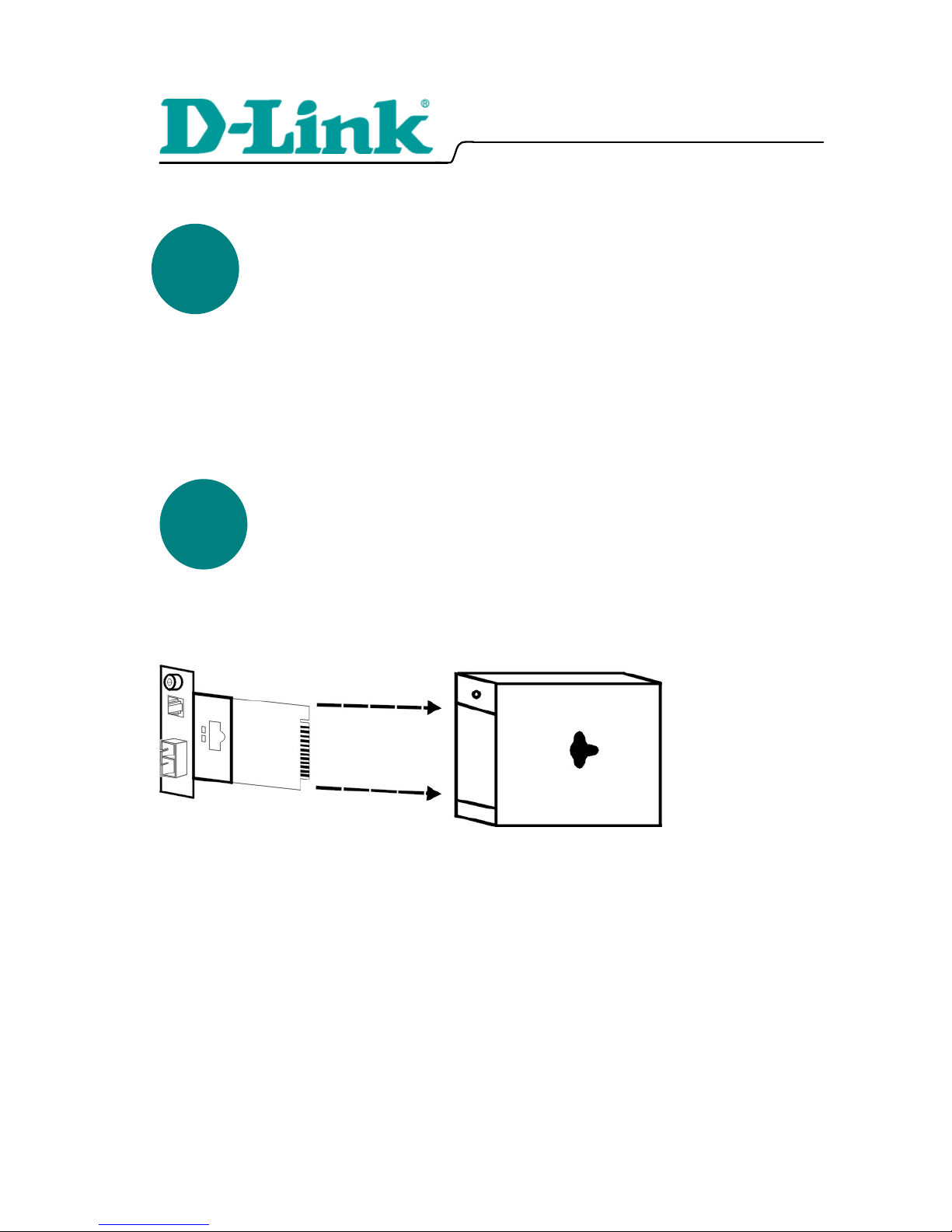

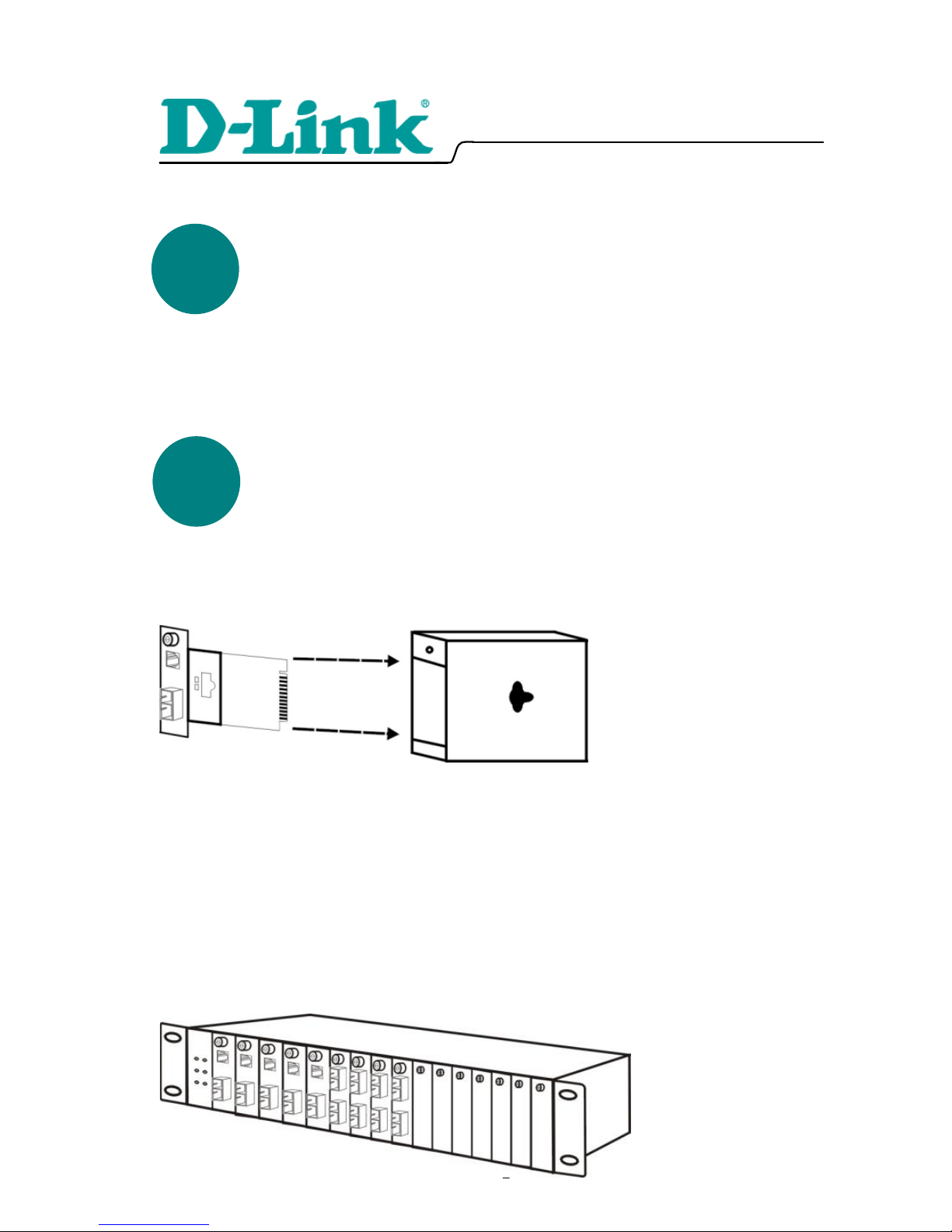

Step 1- Unscrew and pull out the media converter board.
Step 2- Plug in the media board to any of the vacant slot.
Step 3- Fit the converter onto the carrier and use the screw to secure it.
1
Unscrew and pull out the media converter board

2
4
3

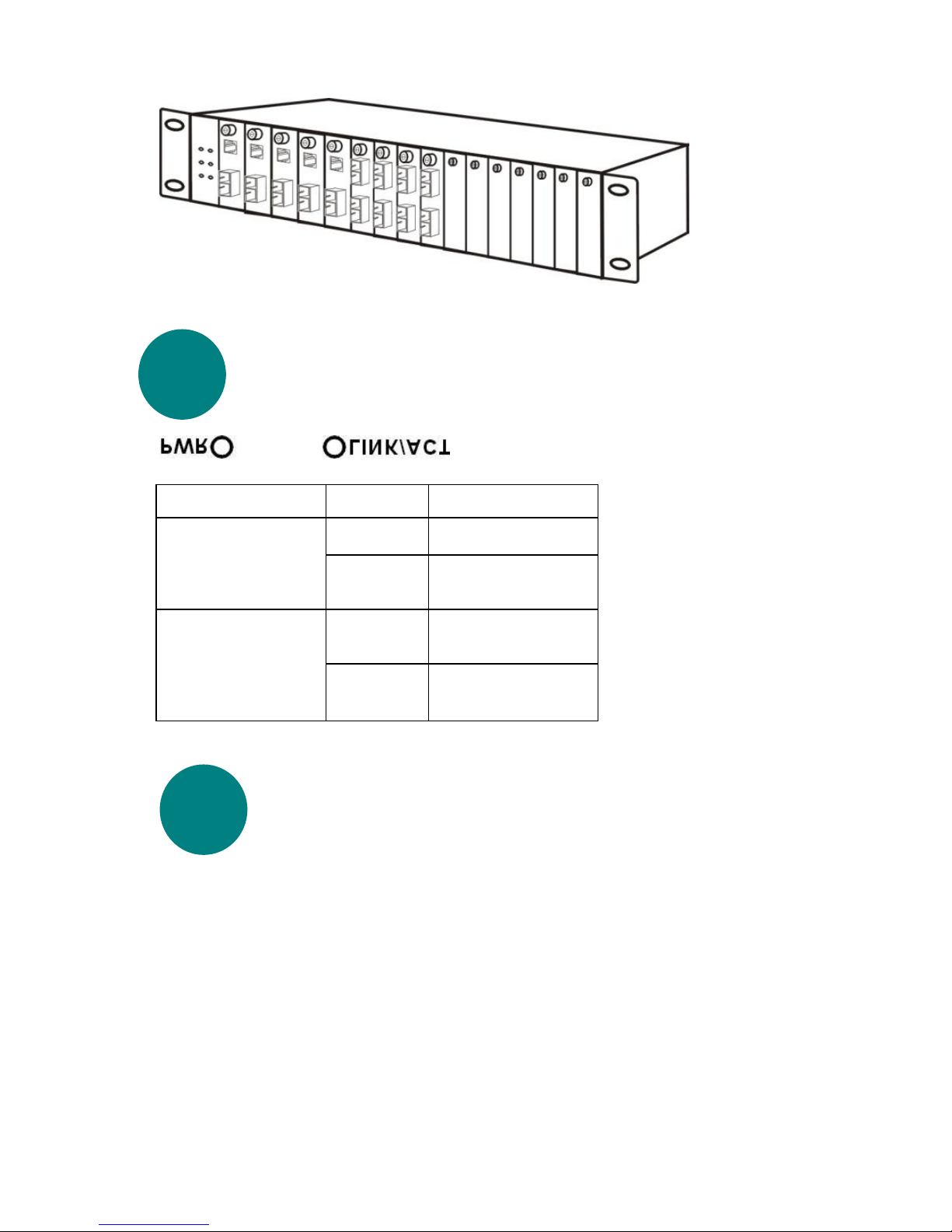

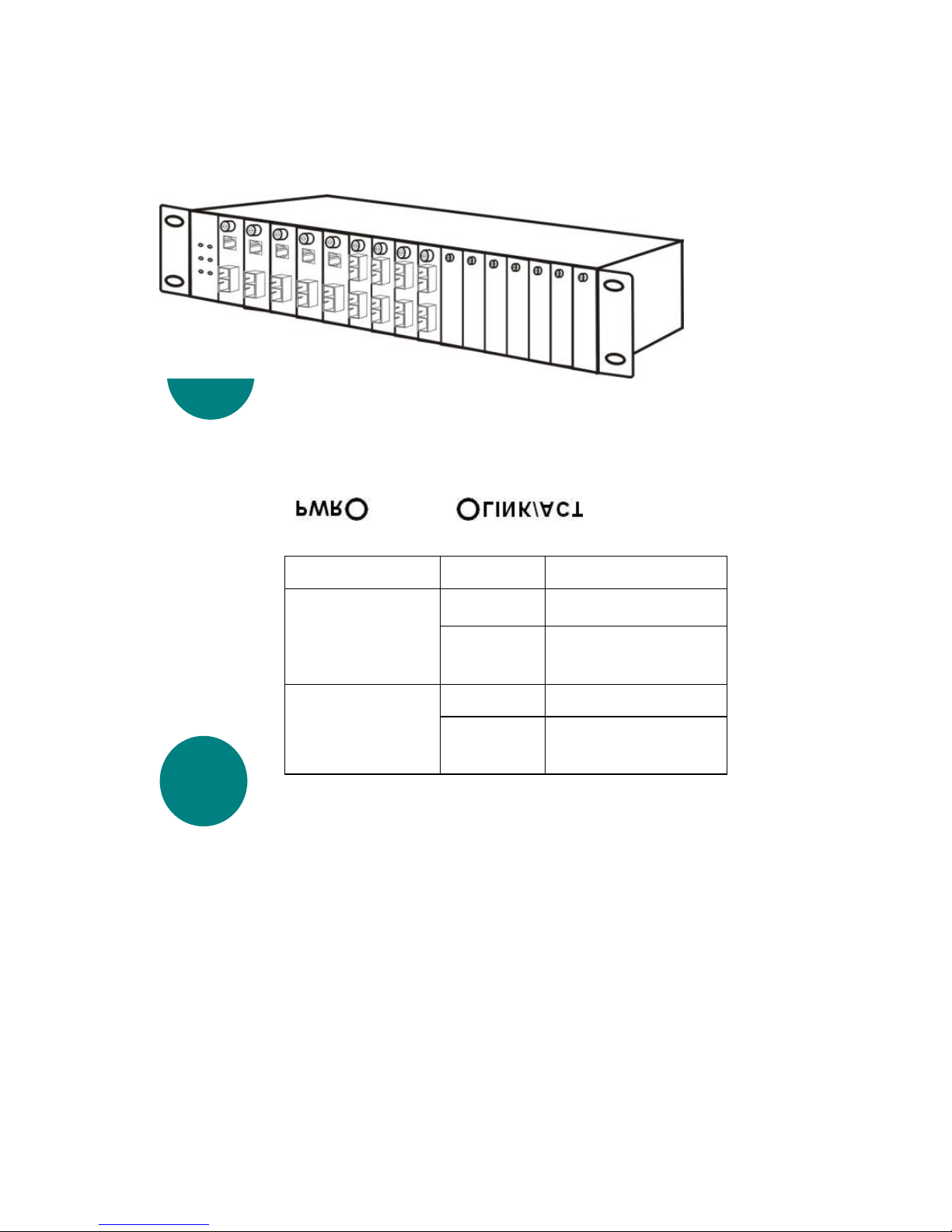

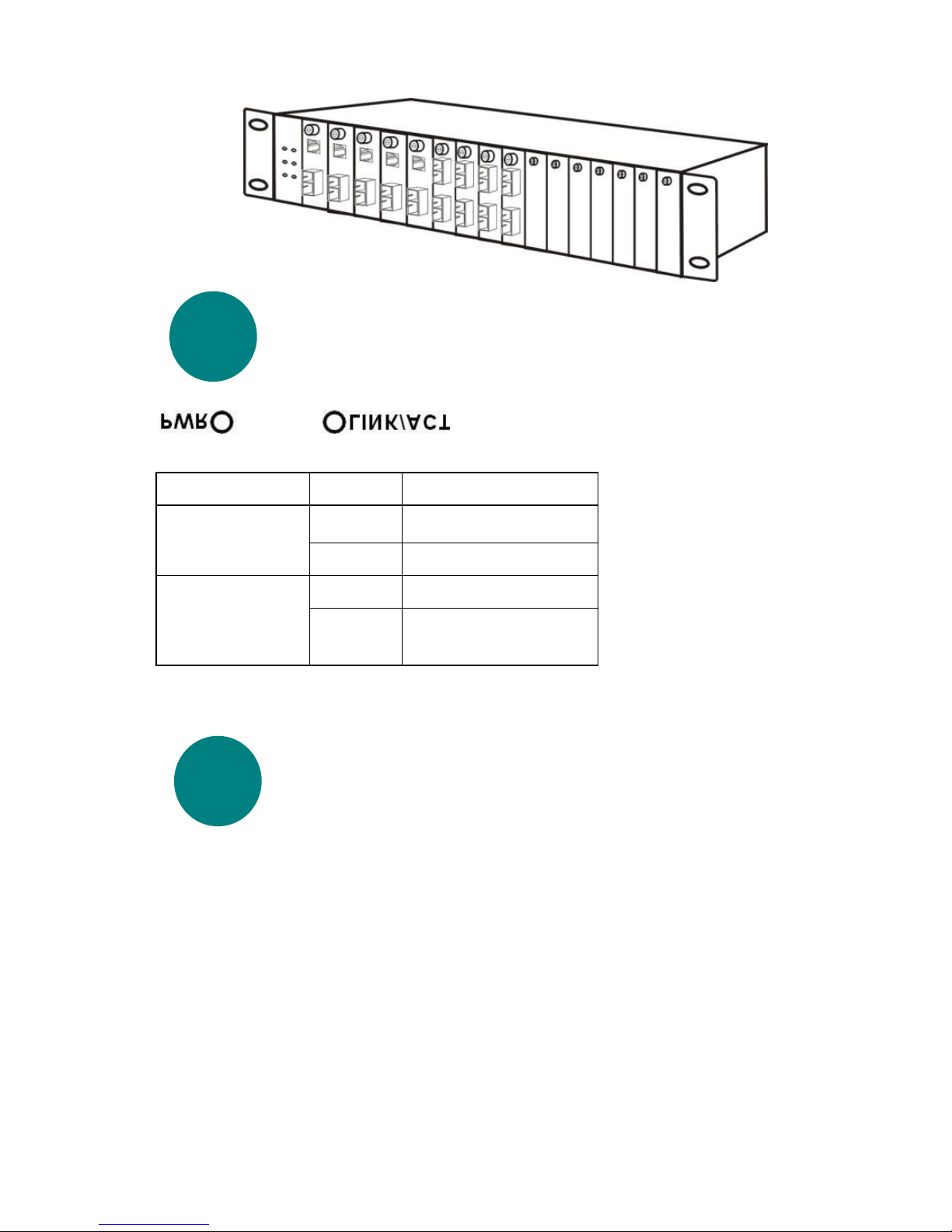

LED Indicator
Link Pass Through Function
LLCF (Link Loss Carry Forward)
When a device connected to the converter and the TP line loss the link,
the converter’s fiber will disconnect the link of transmit, so that the
other ends will know that there is a linkage error on this end. And when
the Fiber line loss the link, the converter’s TP will disconnected, and the
other end will know that there is linkage problem exist.
There is a default LLCF setting on this converter.
LLR (Link Loss Return)
When a device connected to the converter and the fiber line loss the link,
the converter’s fiber will disconnect the link of transmit.
There is a switch to enable or disable the function of the media
converter.
LEDs
State
Indication
Power
(PWR)
Steady
Power on
Lights off
Power off
LINK/ACT
Lights on
Linking
Lights off
Not Linking

3
Switch

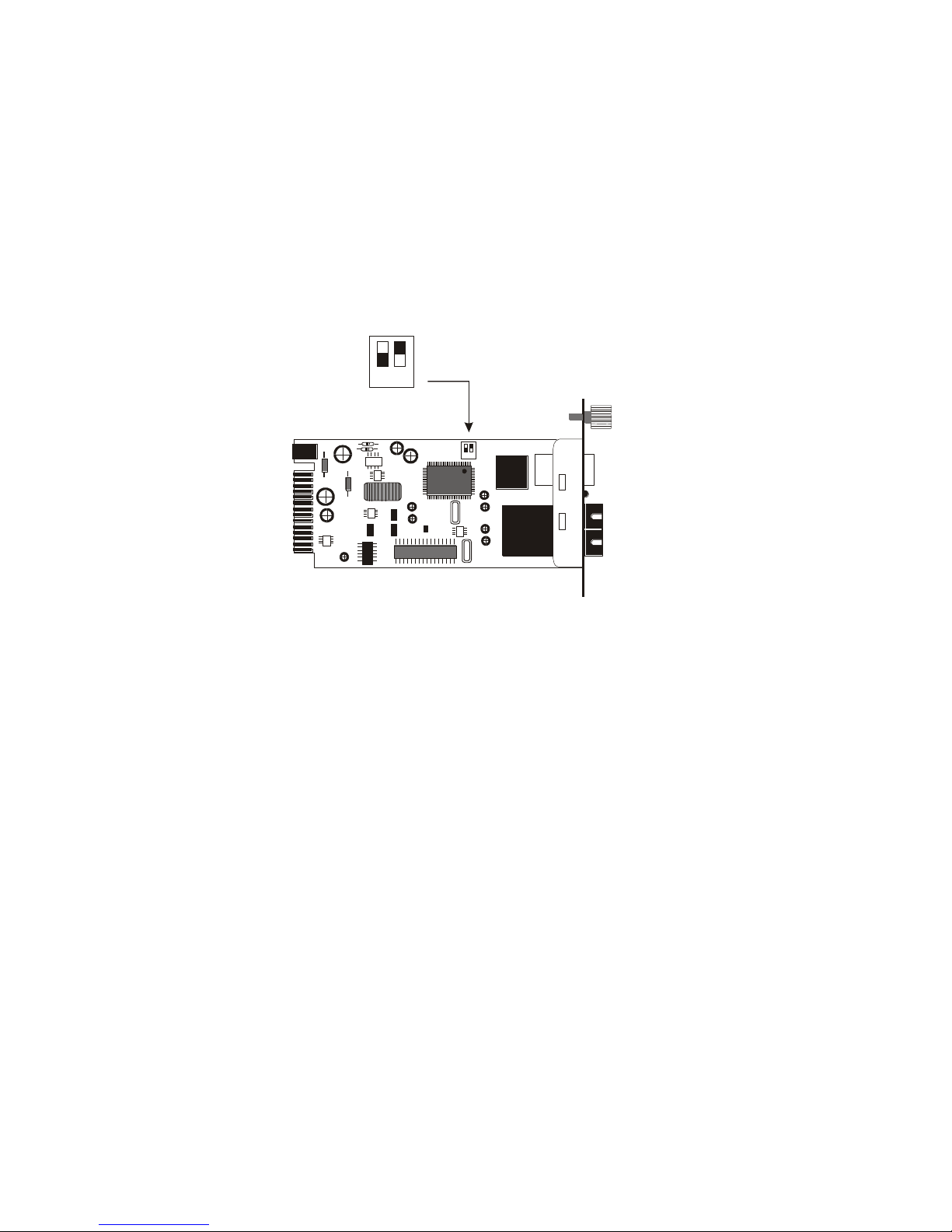

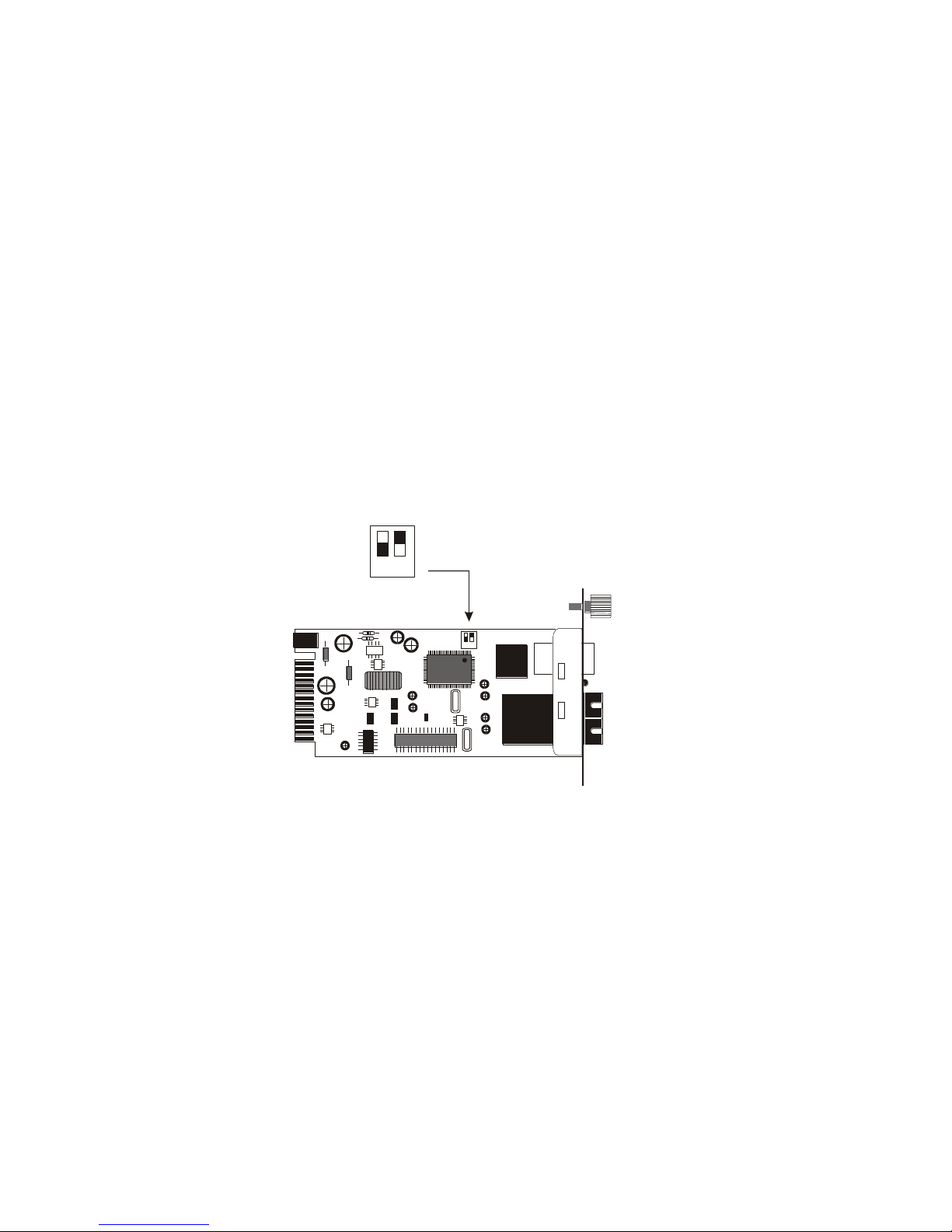

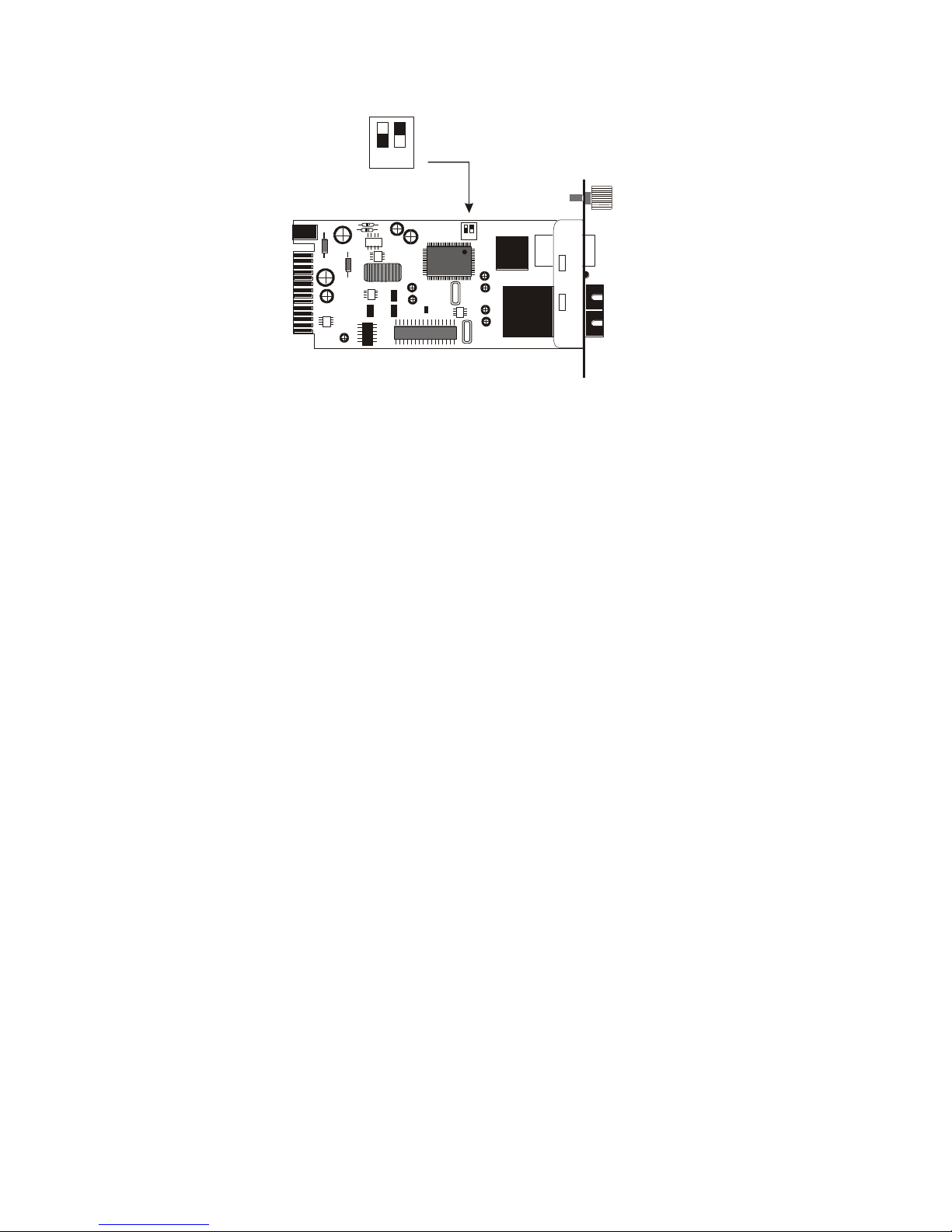

There is a two pin DIP switch on the module which define as switch 1
and switch 2:
Switch 1: Fiber mode switch
When the switch was turned to “On”, it means that the fiber was turned
to forced mode, and “Off”for auto-negotiation mode.
Note: Be sure the opposite end is using the same setting(forced or Auto-
negotiation). And when using two converters at the same time, the two
converters MUST set to forced mode.
Switch 2: LLR
When the switch was turned to “On”, it means that the LLR was
enabled and “Off”for disabled.
Note: When using two converters at the same time, then only one
converter need to enable the LLR function.
The Switch can be mounted in an EIA standard size, 19-inch rack,
which can be placed in a wiring closet with other equipment. To install,
attach the mounting brackets on the switch’s front panel (one on each
side) and secure them with the screws provided.
1 2
1 2
Switch 1 : On -> Forced Mode
Off -> Auto Negotiation mode
Switch 2 : On -> LLR enable
Off -> LLR disable

4
2
Quick Install Guide
1000Base-T to 1000Base-SX/LX
Media Converter
Stromversorgung
Dieser Konverter ist ein Plug & Play-Gerät.
Schließen Sie das mitgelieferte Netzteil (7,5 V
Gleichspannung/1,5 A) an die Eingangsbuchse des
Konverters an. Verbinden Sie das Netzteil dann mit einer
Steckdose.
Installation in einem Basisgehäuse
Der Konverter kann in einen beliebigen Erweiterungssteckplatz eines
speziellen Basisgehäuses montiert werden.
Installieren Sie den Konverter zunächst auf einem zum Basisgehäuse
gehörenden Träger. Gehen Sie dabei wie folgt vor:
Schritt 1: Lösen Sie die Schrauben der Medienkonverterkarte und ziehen
Sie die Karte heraus.
Schritt 2: Stecken Sie die Konverterkarte in einen beliebigen freien
Steckplatz.
1
Lösen Sie die Schrauben der Medienkonverterkarte und ziehen Sie die Karte heraus.

5
3
4
Schritt 3: Bringen Sie den Konverter auf dem Träger an. Sichern Sie ihn
mit der Schraube.

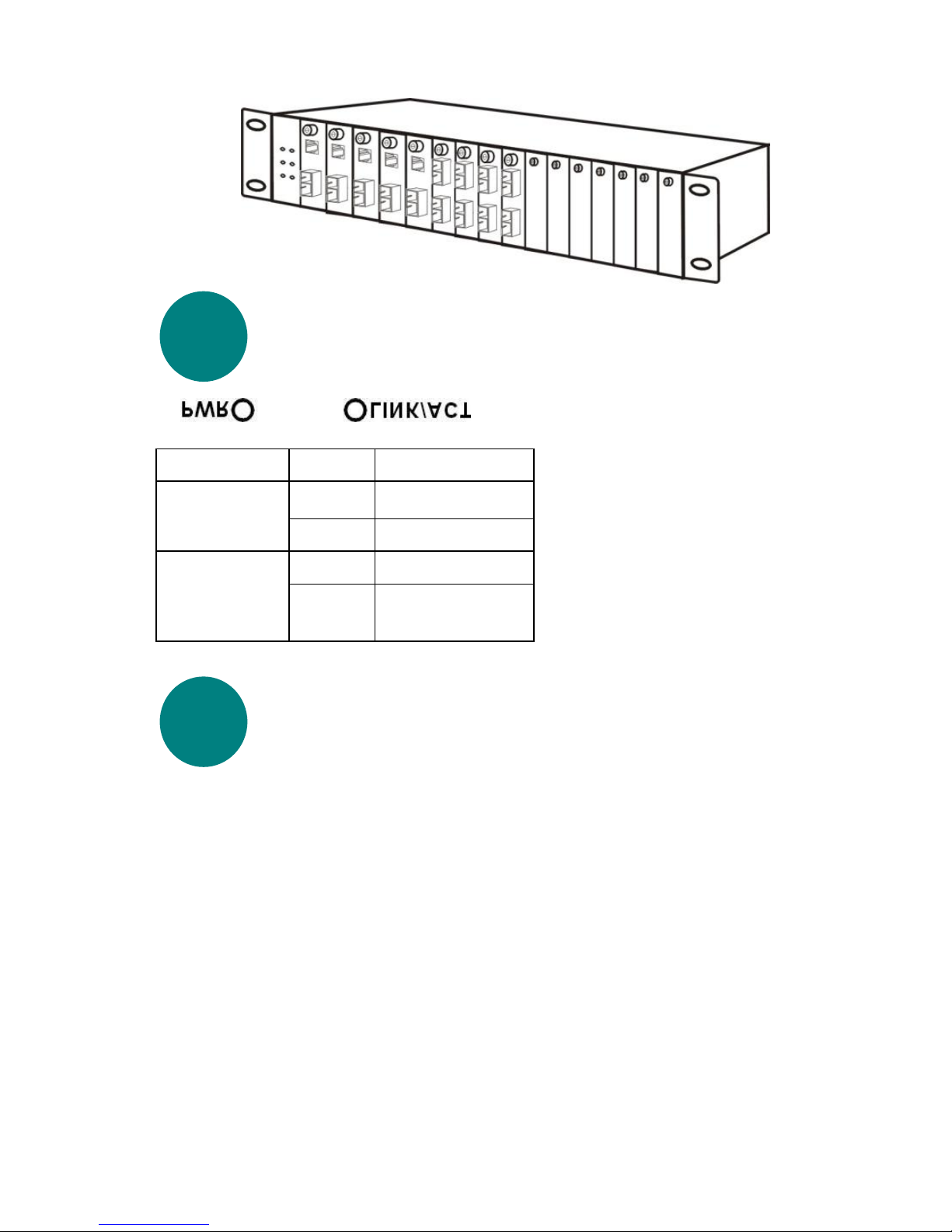

LED-Anzeigen
Pass-Through-Funktion
LLCF (Link Loss Carry Forward)
Wenn ein mit dem Konverter und der TP-Leitung verbundenes Gerät
die Verbindung nicht halten kann, wird die Übertragungsverbindung
durch die Glasfaserleitung des Konverters abgebrochen. Dies dient der
anderen Seite als Mitteilung über den Übertragungsfehler. Wenn die
Verbindung von der Glasfaserleitung nicht gehalten werden kann, so
LEDs
Status
Bedeutung
Stromversorgung
(PWR)
Dauerlicht
Eingeschaltet
Aus
Ausgeschaltet
LINK/ACT
An
Verbunden
Aus
Nicht verbunden

6
wird die TP-Leitung des Konverters unterbrochen. Dadurch erhält die
andere Seite Kenntnis von dem aufgetretenen Übertragungsproblem.
Der Konverter ist standardmäßig auf LLCF eingestellt.
LLR (Link Loss Return)
Wenn ein mit dem Konverter und dem Glasfaserleitung verbundenes
Gerät die Verbindung nicht halten kann, wird die
Übertragungsverbindung durch die Glasfaserleitung des Konverters
unterbrochen.
Es ist ein Schalter zum Ein- und Ausschalten der Funktion des
Medienkonverters vorhanden.
1 2
1 2
Switch 1 : On -> Forced Mode
Off -> Auto Negotiation mode
Switch 2 : On -> LLR enable
Off -> LLR disable
Schalter

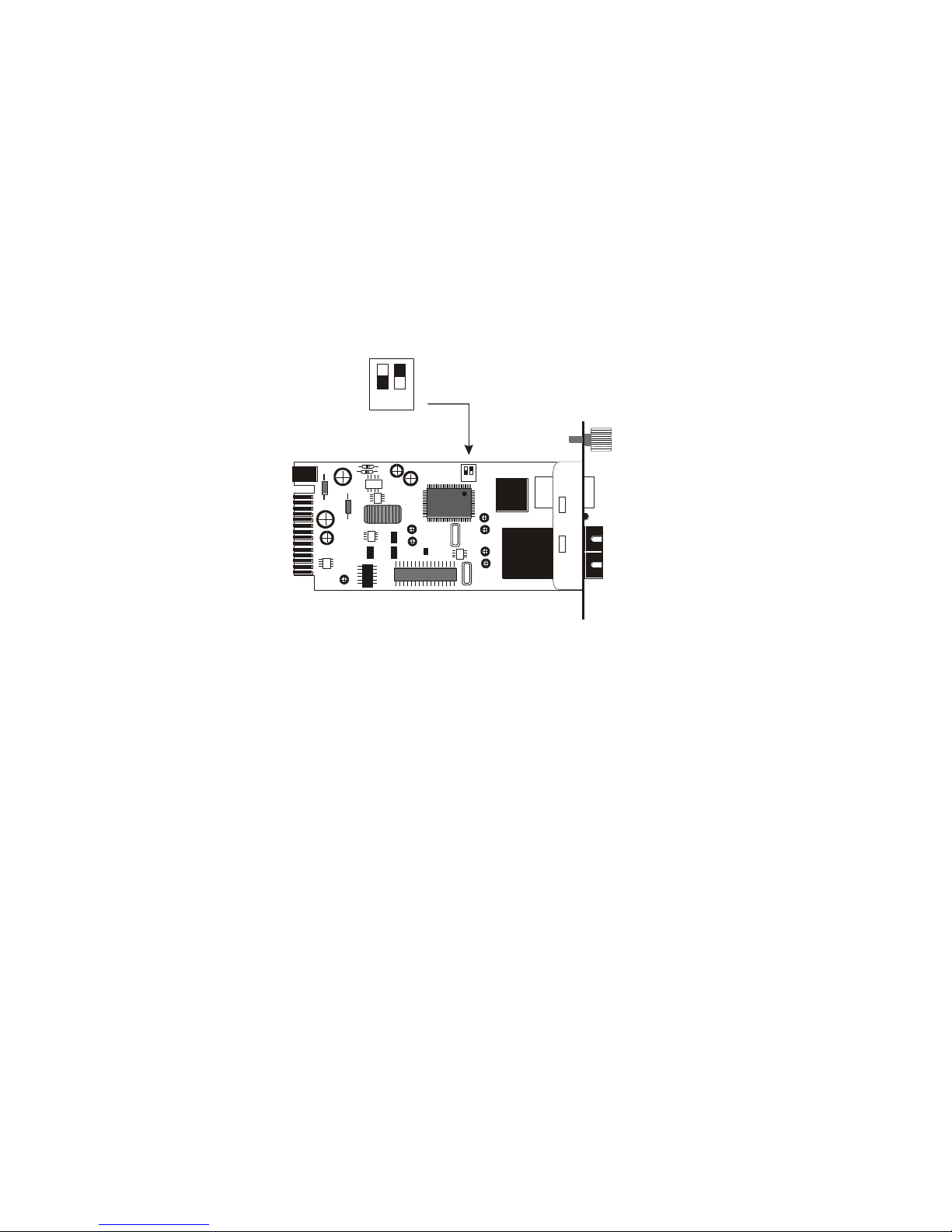

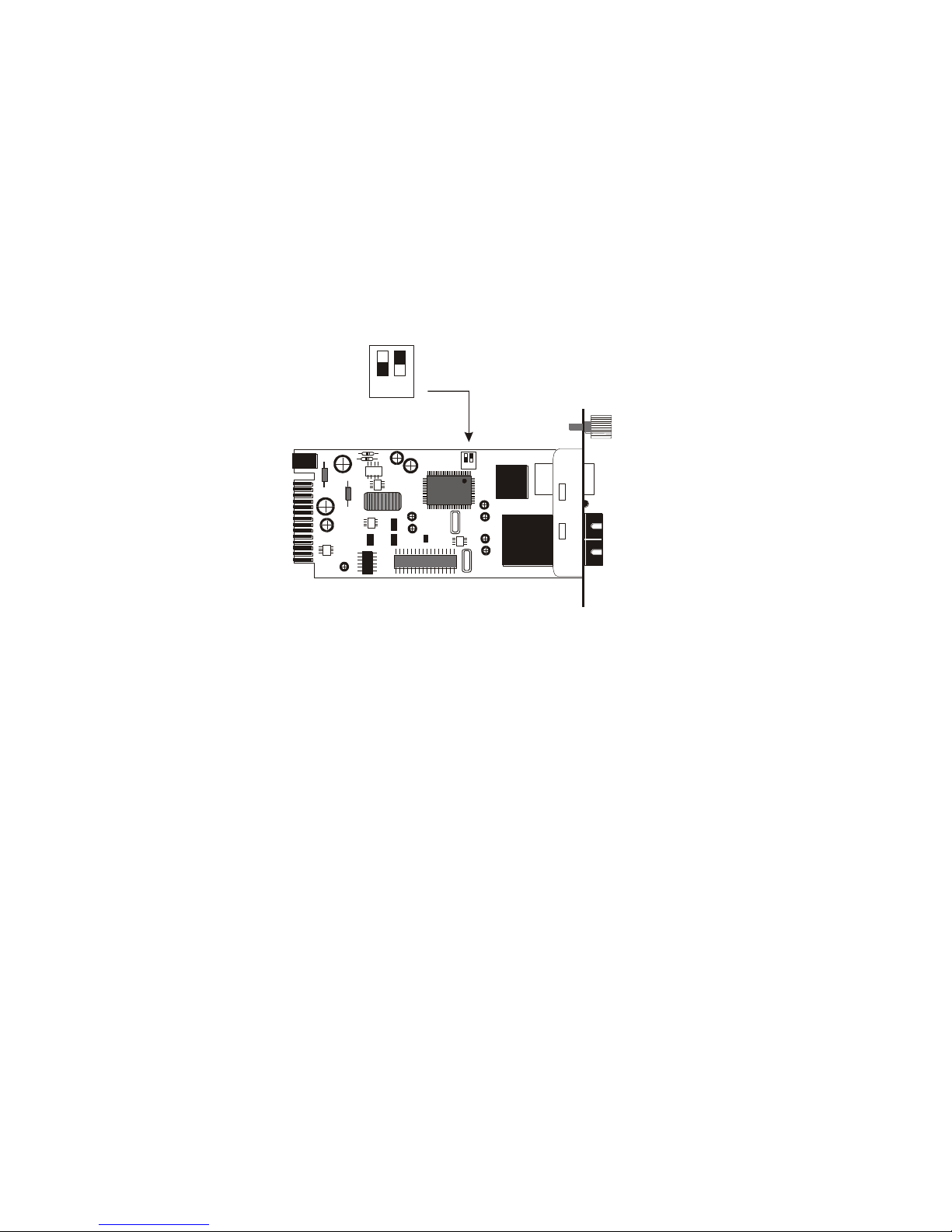

Am Modul befindet sich ein zweiteiliger DIP-Schalter, bezeichnet als
Schalter 1 (Switch 1) und Schalter 2 (Switch 2):
Schalter 1: Schalter für den Modus des Glasfaserkabels
Wenn der Schalter auf „Ein“ gestellt ist, ist das Glasfaserkabel auf den
Standardmodus eingestellt, bei „Aus“ auf den automatischen
Einstellungsmodus.
Hinweis: Stellen Sie sicher, dass die andere Seite dieselben
Einstellungen benutzt (Standardeinstellung oder automatische
Einstellung). Sollten Sie zur gleichen Zeit zwei Konverter in Betrieb
haben, so stellen Sie sicher, dass bei den Konvertern die
Standardeinstellung eingestellt ist.

7
Schalter 2: LLR
Wenn der Schalter auf „Ein“ gestellt ist, ist LLR aktiviert, bei „Aus“
deaktiviert.
Hinweis: Sollten Sie zwei Konverter gleichzeitig in Betrieb haben, muss
lediglich bei einem Konverter die LLR-Fuktion aktiviert sein.

8
2
Quick Install Guide
1000Base-T to 1000Base-SX/LX
Media Converter
Alimentation
Ce convertisseur est un équipement « plug and play ».
Branchez l'adaptateur d'alimentation secteur conçu pour
fournir 7,5Vdc/1,5A sur le convertisseur et sur une prise
secteur standard.
Installation dans un châssis
Le convertisseur peut être installé dans n'importe quel emplacement
d’extension d'un châssis spécial.

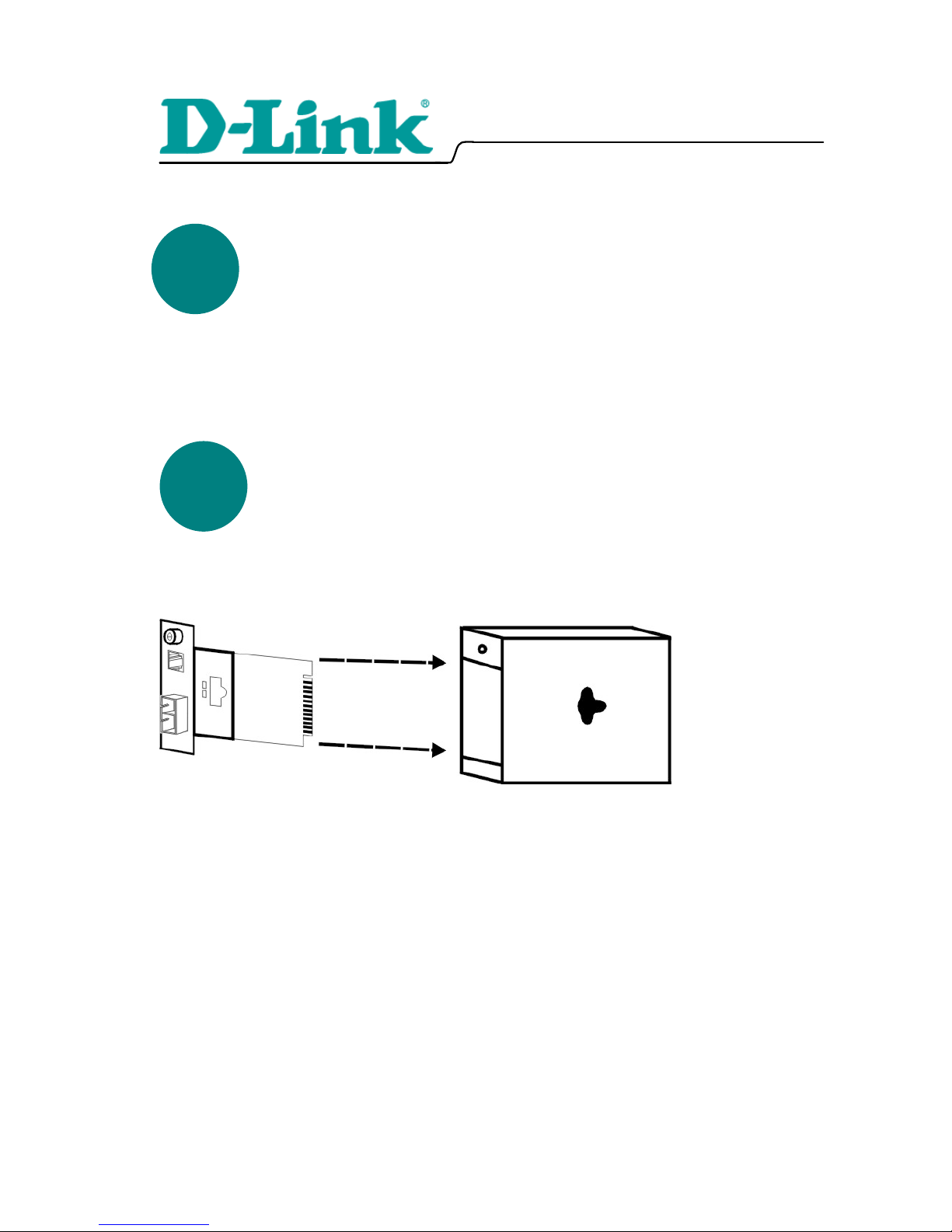

Commencez par installer le convertisseur sur un support fourni avec le
châssis :
Étape 1- Dévissez et tirez le convertisseur.
Étape 2- Enfichez le convertisseur dans l'un des emplacements vides.
Étape 3- Fixez le convertisseur sur le support à l'aide d'une vis.
1
Dévissez et tirez le convertisseur

9
3
4

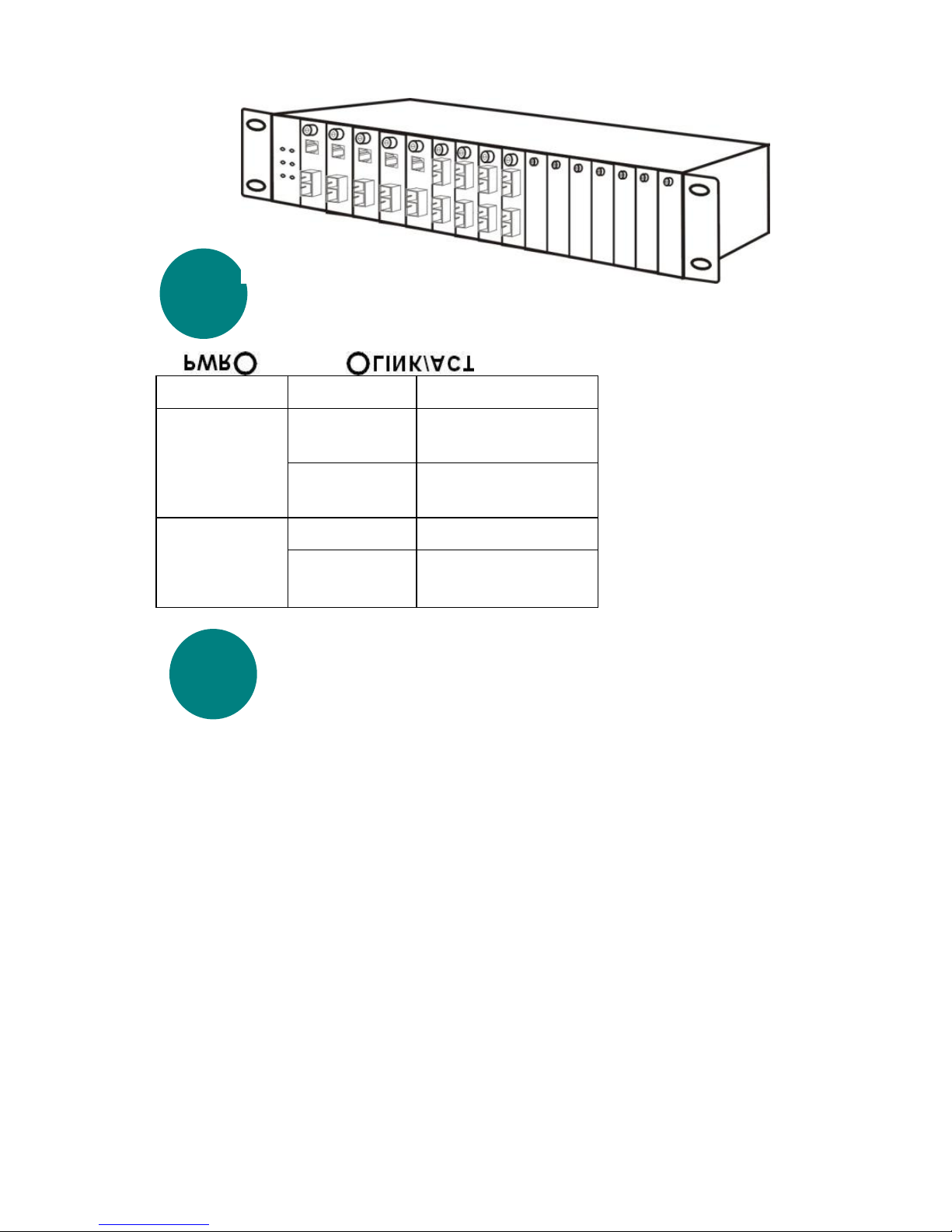

Voyants
Fonction de test de liaison
LLCF (indication de coupure de liaison vers l’aval)
Lorsqu’un équipment relié au convertisseur et la paire torsadée perdent
la liaison, la fibre du convertisseur déconnecte la liaison d’émission, de
sorte que l’équipement situé à l’autre extrémité est informé de
l’existence d’un problème de liaison. Lorsque la ligne en fibre optique
perd la liaison, la paire torsadée du convertisseur est déconnectée, de
sorte que l’autre extrémité est informée de l’existence d’un problème de
liaison.
Sur ce convertisseur, le paramètre LLCF a une valeur par défaut.
LEDs
Status
Indication
Alimentation
(PWR)
Allumé
Alimentation on
Eteint
Alimentation off
LINK/ACT
Allumé
Liaison
Eteint
Pas de liaison

10
LLR (indication de coupure de liaison vers l’amont)
Lorsqu’un équipement relié au convertisseur et la ligne à fibre optique
perdent la liaison, la fibre du convertisseur déconnecte la liaison
d’émission.
Un commutateur permet d’activer ou de désactiver les fonctions du
convertisseur de suppport.
1 2
1 2
Switch 1 : On -> Forced Mode
Off -> Auto Negotiation mode
Switch 2 : On -> LLR enable
Off -> LLR disable
Commutateur
Le commutateur DIP à deux broches du module est constitué de deux
commutateurs : commutateur 1 et commutateur 2:
Commutateur 1 : commutateur de mode.
Lorsqu’il est dans la position « On », la fibre est en mode forcé.
Lorsqu’il est dans la position « Off », la fibre est en mode
négociation automatique.
Nota : le paramétrage doit être le même à l’autre extrémité (mode forcé
ou mode négociation automatique). Si deux convertisseurs sont utilisés
en même temps, ils DOIVENT être tous deux en mode forcé.
Commutateur 2 : LLR
Lorsque le commutateur est dans la position « On », c’est que la
fonction LLR est activée. Dans la position « Off », la fonction LLR est
désactivée.
Nota : lorsque deux convertisseurs sont utilisés en même temps, la
fonction LLR n’est à activer que sur l’un d’entre eux.

11
2
Quick Install Guide
1000Base-T to 1000Base-SX/LX
Media Converter
Conexión a la corriente
ste convertidor es un dispositivo plug-and-play.
Conecte el adaptador de corriente CA a CC con un voltaje de
7.5Vdc/1.5Amp a la toma CC del convertidor y a
continuación, enchúfelo a la toma estándar CA.
Instalación en un chasis
El convertidor puede instalarse en cualquier ranura de expansión de un
chasis con un diseño específico.

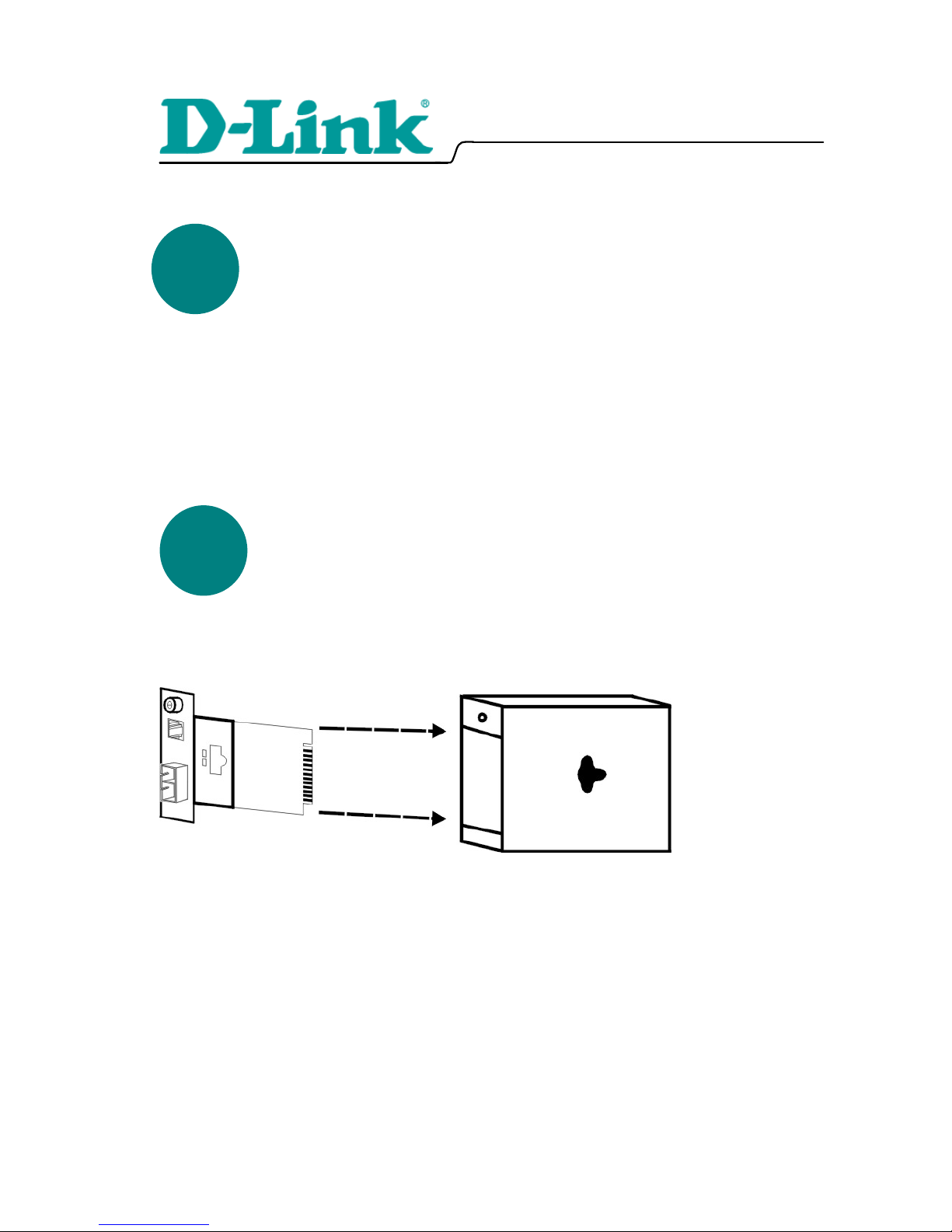

Primero instale el convertidor en un portador que vendrá en el chasis:
Paso 1- Desatornille y abra la placa del convertidor de medios.
Paso 2- Inserte la placa de medios en una de las ranuras libres.
Paso 3- Coloque el convertidor en el portador y utilice el tornillo para
asegurarlo.
1
Desatornille y abra la placa del convertidor de medios.

12
3
4
Voyants
Link Pass Through Funcion
LLCF (Link Loss Carry Forward)
Cuando un dispositivo conectado al conversor mediante el conector de
par trenzado pierda el enlace, el conversor desconectará el enlace de
transmisión de fibra, así, en el otro extremo se reconocerá que ha habido
un error en el enlace. Del mismo modo, cuando la pérdida de enlace se
produzca por causa del dispositivo conectado en el conector de fibra, se
desconectará el enlace de transmisión de par trenzado.
Existe una configuración LLCF por defecto en el conversor:
LEDs
Status
Indication
Alimentation
(PWR)
Allumé
Alimentation on
Eteint
Alimentation off
LINK/ACT
Allumé
Liaison
Eteint
Pas de liaison

13
LLR (Link Loss Return)
Cuando un dispositivo conectado al conversor pierda el enlace del
conector de fibra, el conversor de fibra desconectará el enlace de
transmisión.
Existe también un conmutador para habilitar o deshabilitar la función
del conversor de medios.
1 2
1 2
Switch 1 : On -> Forced Mode
Off -> Auto Negotiation mode
Switch 2 : On -> LLR enable
Off -> LLR disable
Conmutador
Existen dos conmutadores DIP en el módulo, definidos como
conmutador 1 y conmutador 2:
Conmutador 1: Modo fibra
Al posicionarlo en encendido “on”, el conector de fibra está en modo
forzado, en la posición apagado “off” para el modo auto-negociación.
Nota: Asegurarse que el extremo opuesto está usando la misma
configuración (forzado o auto-negociación). Y al usar dos conversores
al mismo tiempo, ambos DEBEN estar configurados en modo forzado
Conmutador 2: LLR
Modo encendido “on” para habilitar LLR, apagado “off” para
deshabilitarlo.
Nota: Al usar dos conversores al mismo tiempo, entonces únicamente
un solo conversor necesita tener habilitada la función LLR.

14
2
Quick Install Guide
1000Base-T to 1000Base-SX/LX
Media Converter
Alimentazione
Il Converter è un dispositivo plug-and-play.
Connettere il trasformatore AC-CC con voltaggio pari a
7.5Vdc/1.5Amp al connettore CC del converter e alla presa
AC standard.
Installazione in uno chassis
Il Converter può essere inserito in un qualsiasi slot di espansione in uno
chassis appositamente progettato.
Installare il converter in un alloggiamento dello chassis:
Fase 1- Svitare ed estrarre la scheda del media converter.
Fase 2- Inserire la scheda in un qualsiasi slot libero.
Fase 3- Incastrare la scheda nell’alloggiamento e utilizzare le viti per
fissarla.
1
Unscrew and pull out the media converter board

15
3
4
4
LED diagnostici
Funzione di Collegamento Pass Through
LLCF (Link Loss Carry Forward)
Quando un apparato connesso al convertitore e al TP di perdita di linea,
il convertitore di fibra disconnetterà il collegamento della trasmissione,
cosicché gli altri terminali sapranno che c’è un errore di collegamento
sul terminale. E quando la linea in fibra perderà il collegamento, il TP
del convertitore si disconnetterà e gli altri terminali sapranno che esiste
un problema di connessione.
Questa è l’impostazione LLCF di fabbrica sul convertitore.
LED
Stato
Indicazione
Aliementazione
(PWR)
Fisso
Acceso
Luce
Spenta
Spento
LINK/ACT
Luce
Accesa
Collegato
Luce
Spenta
Non Collegato

16
LLR (Link Loss Return)
Quando un apparato connesso al convertitore e alla fibra di perdita di
linea, il convertitore di fibra disconnetterà il collegamento della
trasmissione.
Il convertitore di media è dotato di un interruttore (switch) per abilitare
o disabilitare la funzione
1 2
1 2
Switch 1 : On -> Forced Mode
Off -> Auto Negotiation mode
Switch 2 : On -> LLR enable
Off -> LLR disable
Switch
Sul modulo è presente un DIP switch a due pin che è definito switch 1 e
switch 2:
Switch 1: switch modalità fibra
Quando lo switch è posizionato su “On”significa che la fibra sta
funzionando in modo forzato, se posizionato su “Off” è in modalità di
auto-negoziazione
Nota: Assicurarsi che il terminale opposto sia usando le stesse
impostazioni (forzato o Auto-negoziazione). Quando vengono usati due
convertitori allo stesso tempo, entrambi DEVONO essere impostati in
modalità forzata
Switch 2: LLR
Quando lo switch è posizionato su “On”significa che la funzionalità
LLR è abilitata, se posizionato su “Off”è disabilitata.
Nota: Quando vengono usati due convertitori allo stesso tempo, solo
uno dei due deve avere la funzione LLR abilitata.

17
2
Quick Install Guide
1000Base-T to 1000Base-SX/LX
Media Converter
Подключение питания
Преобразователь является устройством типа «Plug-and-
Play».
Подключите входящий в состав поставки блок питания
AC/DC с выходным постоянным напряжением 7.5В/1.5А
к разъему Конвертора, а затем к стандартной розетке
питания.
Установка в стойке
Конвертор может быть установлен в любой слот расширения
специальной стойки.
Во-первых, вставьте Конвертор по направляющим в стойку:
Шаг 1- Отверните винт и выньте плату Конвертора.
Шаг 2- Вставьте плату Конвертора в любой свободный слот.
Шаг 3- Установите Конвертор, перемещая его по направляющим до
крайнего положения, и зафиксируйте его винтом.
1
Отверните винт и вставьте внутрь плату Конвертора

18
3
4
Индикаторы состояния
Индикатор
Состояние
Описание
Питание
(PWR)
Светится
постоянно
Питание включено
Не горит
Питание
выключено
LINK/ACT
Горит
Связь есть
Не горит
Связи нет
Функции передачи соединения
Перемещение вперед потери соединения LLCF (Link Loss Carry
Forward)
В тот момент, когда конвертор с подключенным к нему
устройством и линия витой пары теряют соединение, то
оптический порт автоматически отключает соединение для
передачи. Таким образом, подключенной по оптике устройство
информируется о возникновении ошибки соединения на другом
конце. Аналогично, при потере соединения по оптике, конвертором
прерывается соединение по витой паре, что сигнализирует о
возникновении ошибки.
Функция перемещения вперед потери соединения LLCF
реализована в конверторе по умолчанию.

19
Возврат потери соединения LLR (Link Loss Return)
Когда подключенное к конвертору устройство и оптическая линия
теряют соединение, то оптический порт конвертора прерывает
соединение для передачи.
На конверторе установлены переключатели для активизации
функции.
1 2
1 2
Switch 1 : On -> Forced Mode
Off -> Auto Negotiation mode
Switch 2 : On -> LLR enable
Off -> LLR disable
Переключатели
На модуле установлены два переключателя, которые называются
Переключатель 1 иПереключатель 2:
Переключатель 1: Задание режима оптики
Если переключатель находится в положении “On”, то
активизирован принудительный режим Forced, положение “Off”–
режим авто-определения Auto-negotiation.
З а м е ч а н и е : Убедитесь, что противоположные стороны
используют одинаковые установки (Forced или Auto-negotiation).
При использовании двух конверторов навстречу друг другу, оба
должны быть установлены в режим Forced.
Переключатель 2: LLR
Если переключатель находится в положении “On”, то активирована
функция LLR, если в положении “Off”–то LLR отключена.

20
З а м е ч а н и е : При использовании двух конверторов
навстречу друг другу, только у одного необходимо активизировать
функцию LLR.
