D-Link SHARECENTER PRO 1100 User manual

This document will guide you through the basic installation
process for your new D-Link ShareCenter Pro 1100.
DNS-1100-04
Quick Installation Guide

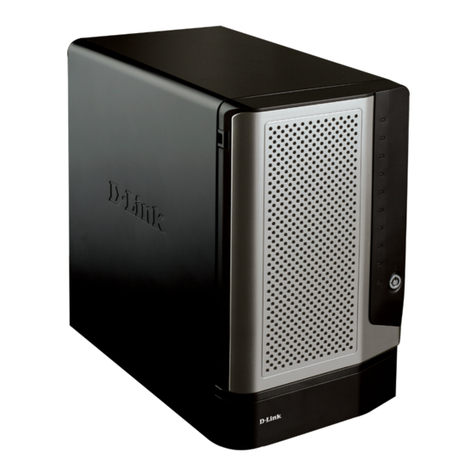

D-Link ShareCenter Pro 1100
Quick Installation Guide
Installationsanleitung
Guide d’installation
Guía de instalación
Guida di Installazione
Documentation also available on
CD and via the D-Link Website

D-Link DNS-1100-04 Quick Installation Guide 1
DNS-1100-04 Quick Installation Guide
This installation guide provides basic instructions for installing the DNS-1100-04 on your
network. For additional information about how to use the ShareCenter Pro, please see
the User’s Manual which is available on the CD included in this package or from the
D-Link support website.
Installation Steps
1. Verify the package contents against the list below.
2. Hardware Overview
3. Hardware Installation
4. Conguration with Wizard
1. Package Contents
D-Link ShareCenter Pro 1100
CD-ROM with Manual and Software
Quick Installation Guide
Power Cord
Cat5E Ethernet Cable
Front Panel Lock Key
Note: Using a power supply with a different voltage than the one included with the ShareCenter Pro
will cause damage and void the warranty for this product.
Note: The ShareCenter Pro 1100 should only be maintained by the authorized server manager or IT
administrator. The ShareCenter Pro 1100 should be locked using the Front Panel Key. Only
certied staff who have the Key are allowed to unlock it.
If any of the above items are missing, please contact your reseller.

D-Link DNS-1100-04 Quick Installation Guide
2

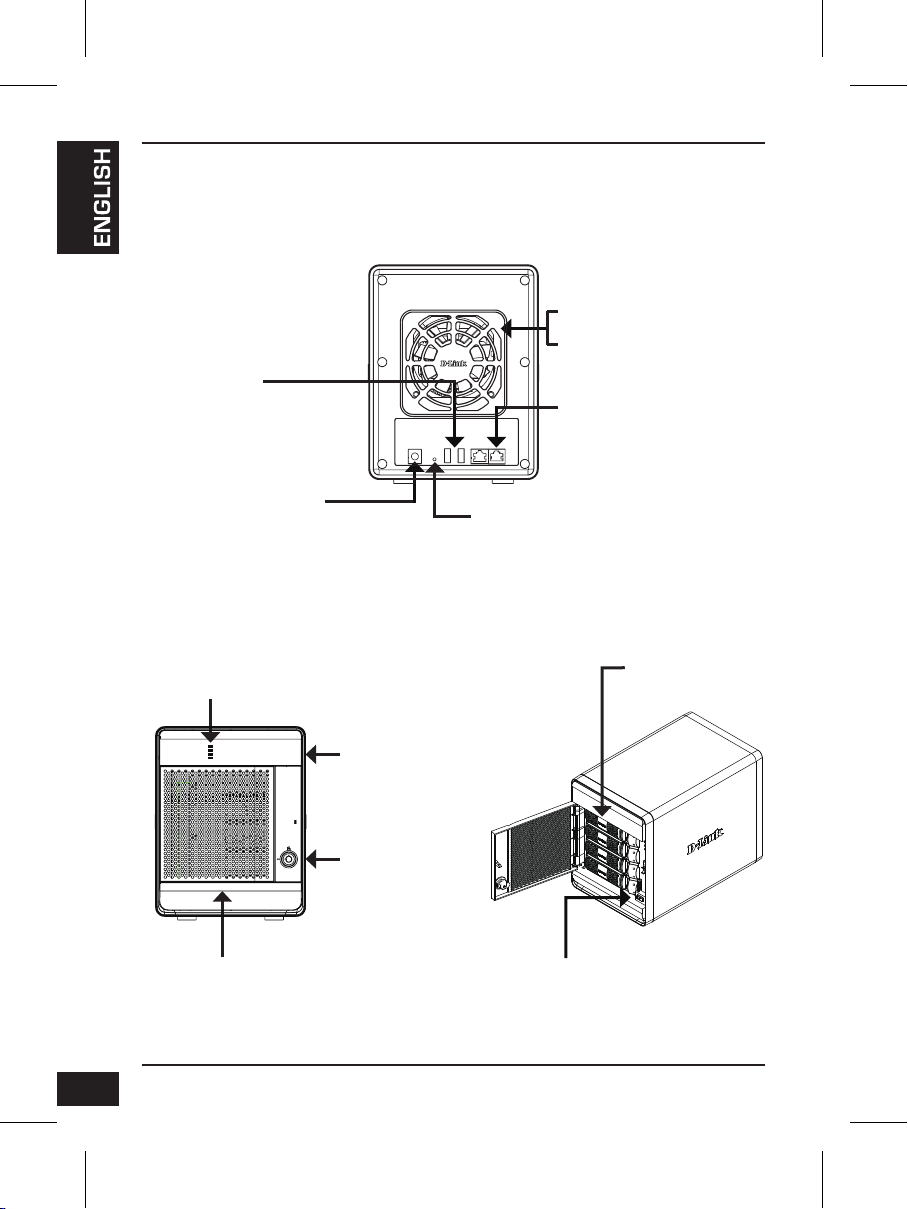

2. Hardware Overview
Next Button
Use this button to display
the System Information,
HD Volume Information,
and Error Messages on
the OLED.
Press the button once
to alternate between the
different Status screens.
OLED Screen
This screen displays detailed
information about the following:
System Information, HD Volume
Information and Error Messages

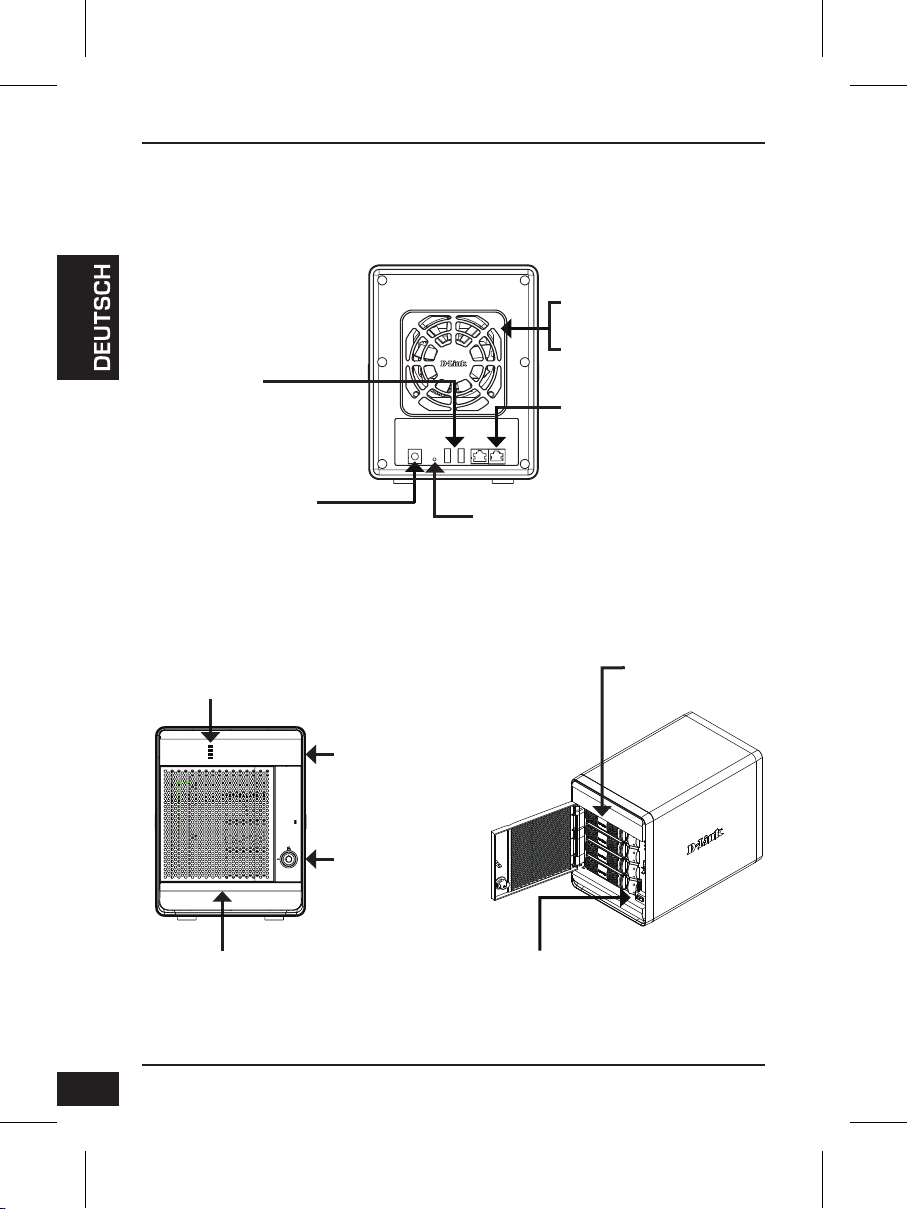

Rear Panel
Front Panel
Front Panel Lock
Turn key to up
position to unlock.
Turn key to left
position to lock.
Drive Trays
Use the screws to fasten
the SATA hard drives with
the trays and insert to the
ShareCenter.
Cooling Fan
The cooling fan is used to cool the
hard drives and feature speed control.
USB Connector
Two USB 2.0 (Type A) connectors.
The USB Host ports are for Printers,
USB memory disks or USB UPS
monitoring.
Reset Button
Press this button for more than 5 seconds to reset
the unit to factory defaults.
Power Receptacle
Connect the supplied power
cord to the receptacle.
Gigabit Ethernet Port
Use the Gigabit Ethernet Port to
connect the ShareCenter Pro to the
local network.
LED Indicators
This screen displays information
about the following: Hard Drive
Status (Green=operational),
LAN 1 & 2 Status (Blue=operational)
Power Button
Use this button to switch the device on or off.
To switch on the device press the button once.
To switch off the device hold the button down
for 5 seconds.
dlink-022100
IP1:169.254.90.223

D-Link DNS-1100-04 Quick Installation Guide 3
Using the OLED
The ShareCenter Pro 1100 features an OLED that enables the administrator to easily view
information about the ShareCenter Pro. The OLED screen displays the system information,
hard drive volume information and error messages. The OLED has three different screens:
System Information- This screen shows the following information:
The hostname of the ShareCenter Pro
The IP address of the ShareCenter Pro
The hard drive slots information
Hard Drive Volume information- This screen shows the following information:
The percentage of space used on the hard drives.
Error Messages- This screen shows error messages when there is any system failure.
Press the button once to alternate between the different Status screens.

D-Link DNS-1100-04 Quick Installation Guide
4
3. Hardware Installation
Follow the instructions below to install a hard drive, connect to the network and power on
the ShareCenter. Open the shipping carton for the ShareCenter Pro and carefully remove
and unwrap its contents. Follow the instructions below to setup the ShareCenter Pro. If
this is the rst time using the ShareCenter Pro or if a new hard disk is installed, use the
Easy Search utility located on the Installation CD and follow the instructions for setting up,
conguring and formatting the new drive.
To install ShareCenter Pro on your local network, refer to the steps below:

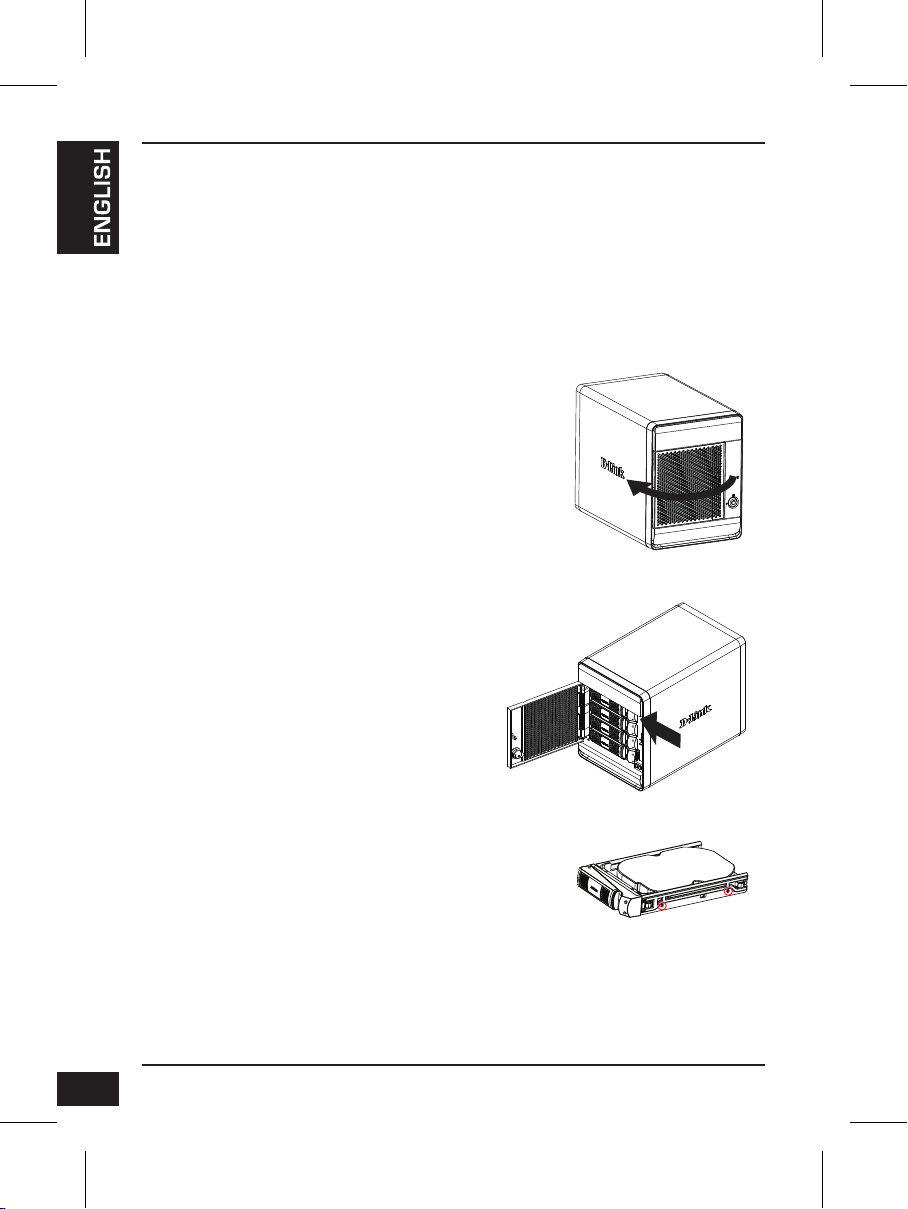

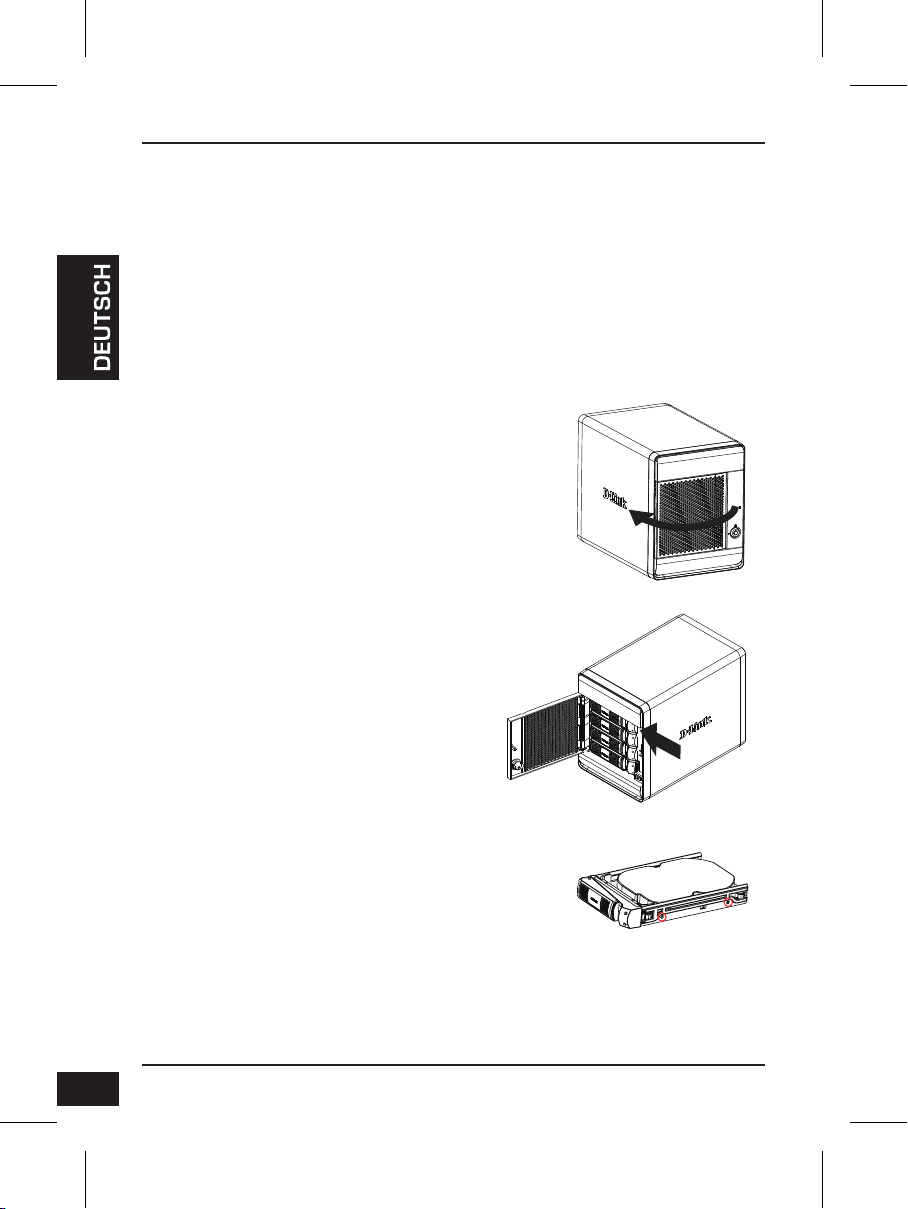

2. Remove the HDD tray by pressing the green button.
1. Open the faceplate to access the drive bays.
3. Put a 3.5” SATA hard drive into a drive tray and use
screws to fasten the hard drive with the tray. There
are four holes for fastening the screws. Two holes are
circled in red in the image, and the other two holes are
on the other side of the drive tray.

D-Link DNS-1100-04 Quick Installation Guide 5

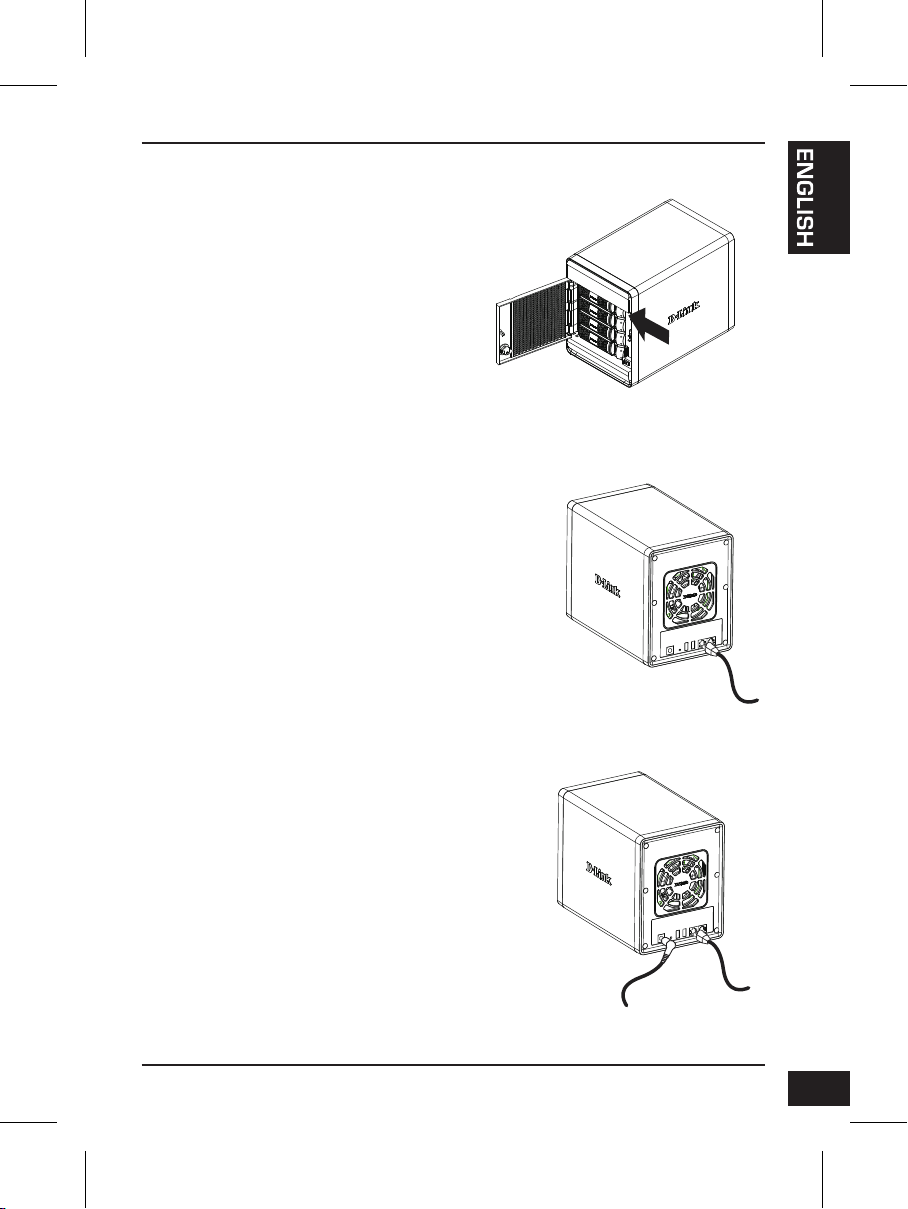

4. Reinsert the HDD tray into the ShareCenter Pro and
depress the green button to lock it into place.
5. Connect an Ethernet cable to the available Ethernet
port. This cable should connect the ShareCenter Pro
to your local network via a router or switch, or directly
to a computer for conguration.
6. Connect the supplied power adapter to the power
receptacle.

D-Link DNS-1100-04 Quick Installation Guide
6
4. Conguration with Wizard
When rst powered on, during the initial boot sequence, the ShareCenter Pro will wait
to be assigned an IP address via DHCP. If it does not receive a DHCP assigned IP
address, by default it will have an auto-assigned IP address of 169.254.x.x (where
"x" is dynamic). It is recommended to use the included D-Link EZ Search Utility when
accessing and conguring the ShareCenter Pro for the rst time. If you want to change
the IP address before logging in or are unable to connect to the ShareCenter Pro IP
address, you can use the EZ Search Utility provided on the product CD to locate the
device on your network and make any needed changes.

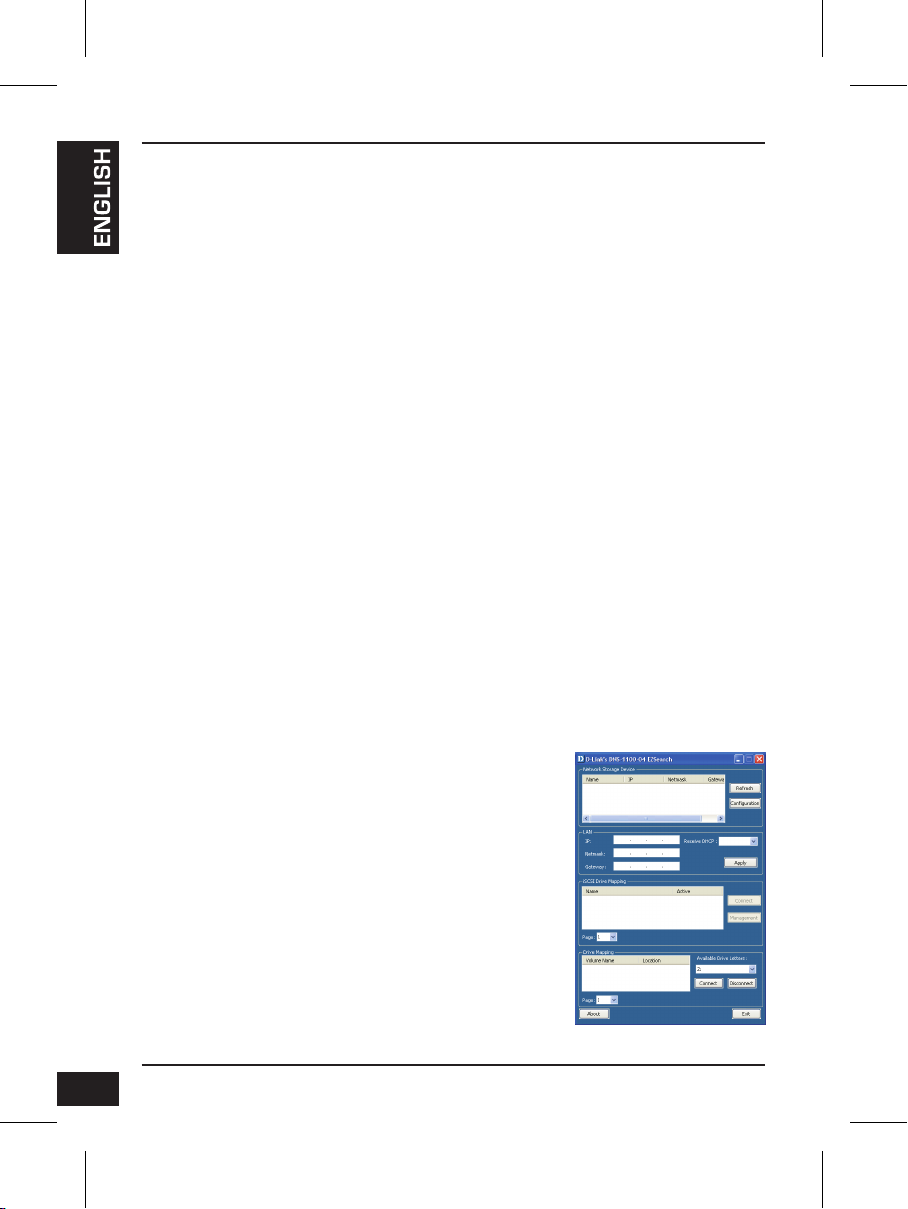

EZ Search Utility
Network Storage
Device
Refresh
Conguration
LAN
Apply
iSCSI Drive
Mapping
Connect
Management
Drive Mapping
Available Drive
Letters
About
Exit
The EZ Search Utility displays any ShareCenter Pro devices it detects on the
network here.
Click Refresh to refresh the device list.
Click Conguration to access the Web based conguration of the
ShareCenter Pro.
Congure the LAN Settings for the ShareCenter Pro here.
Click Apply to save changes to the LAN Settings.
Displays the available iSCSI targets on ShareCenter Pro.
Click Connect to connect to the iSCSI target.
Click Management to edit the information.
Volumes available for mapping are
displayed here.
Choose an available drive letter.
Click Connect to map the selected volume.
Click Disconnect to disconnect the
selected mapped volume.
Click About to view the software version of
the EZ Search Utility.
Click Exit to close the utility.

D-Link DNS-1100-04 Quick Installation Guide 7

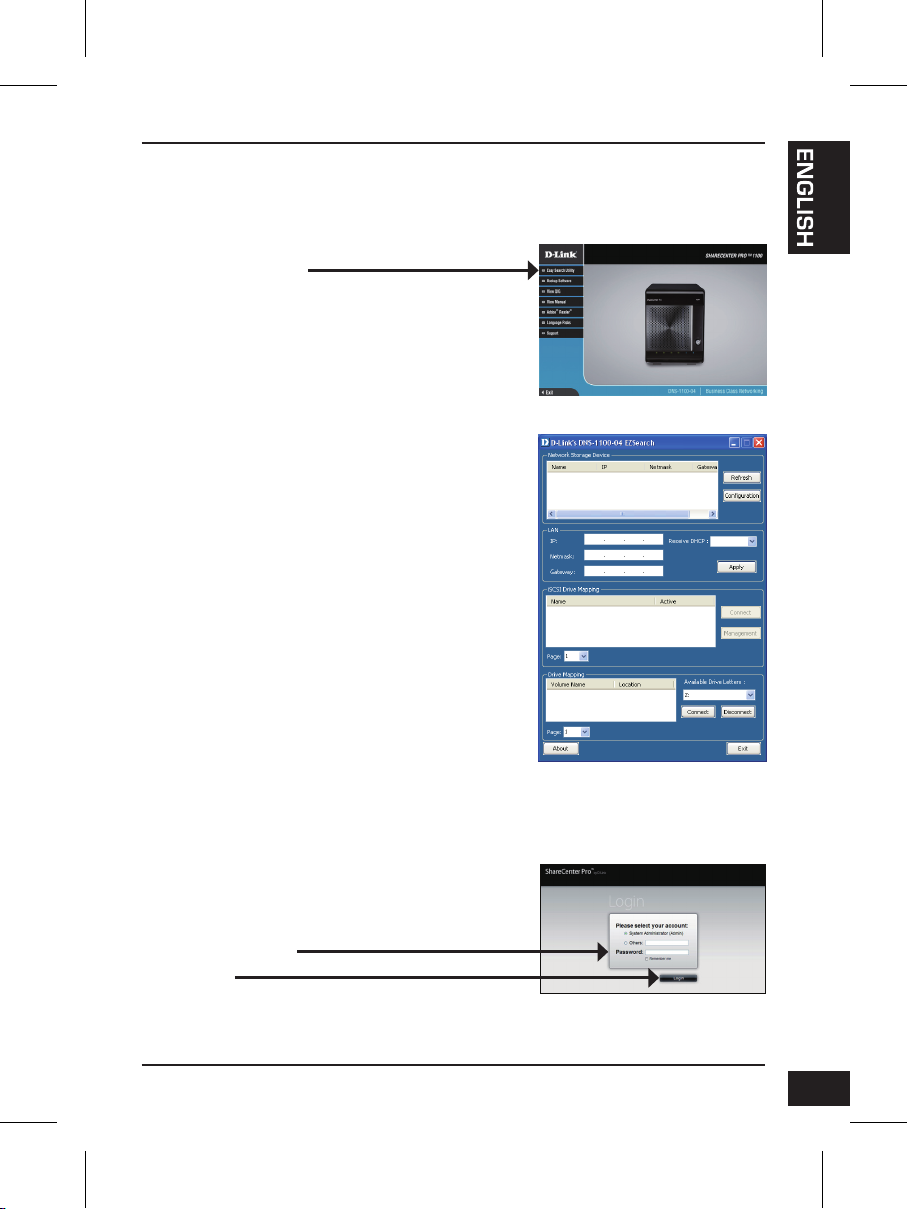

To run the EZ Search Utility, insert the ShareCenter Pro CD into your CD-ROM drive:
Getting Started
Click EZ Search Utility.
Select the listed ShareCenter Pro and click the
Conguration button. This will launch the computer’s
default web browser and direct it to the IP address
listed for the device. Make sure the browser is not
congured to use a proxy server.
Note: The computer used to access the ShareCenter Pro
web-based conguration manager must be on the same
subnet as the ShareCenter Pro. If your network is using a
DHCP server and the computer receives IP settings from
DHCP server, the ShareCenter Pro will automatically be in
the same subnet.
The Login screen will appear:
Select System Administrator and leave the
password eld blank.
Click Login.
Note: The computer used to access the ShareCenter Pro web-based conguration, manager must
be on the same subnet as the ShareCenter Pro. If your network is using a DHCP server and the
computer receives IP settings from a DHCP server, the ShareCenter Pro will automatically be in the
same subnet.

D-Link DNS-1100-04 Quick Installation Guide
8
Click Next to continue.

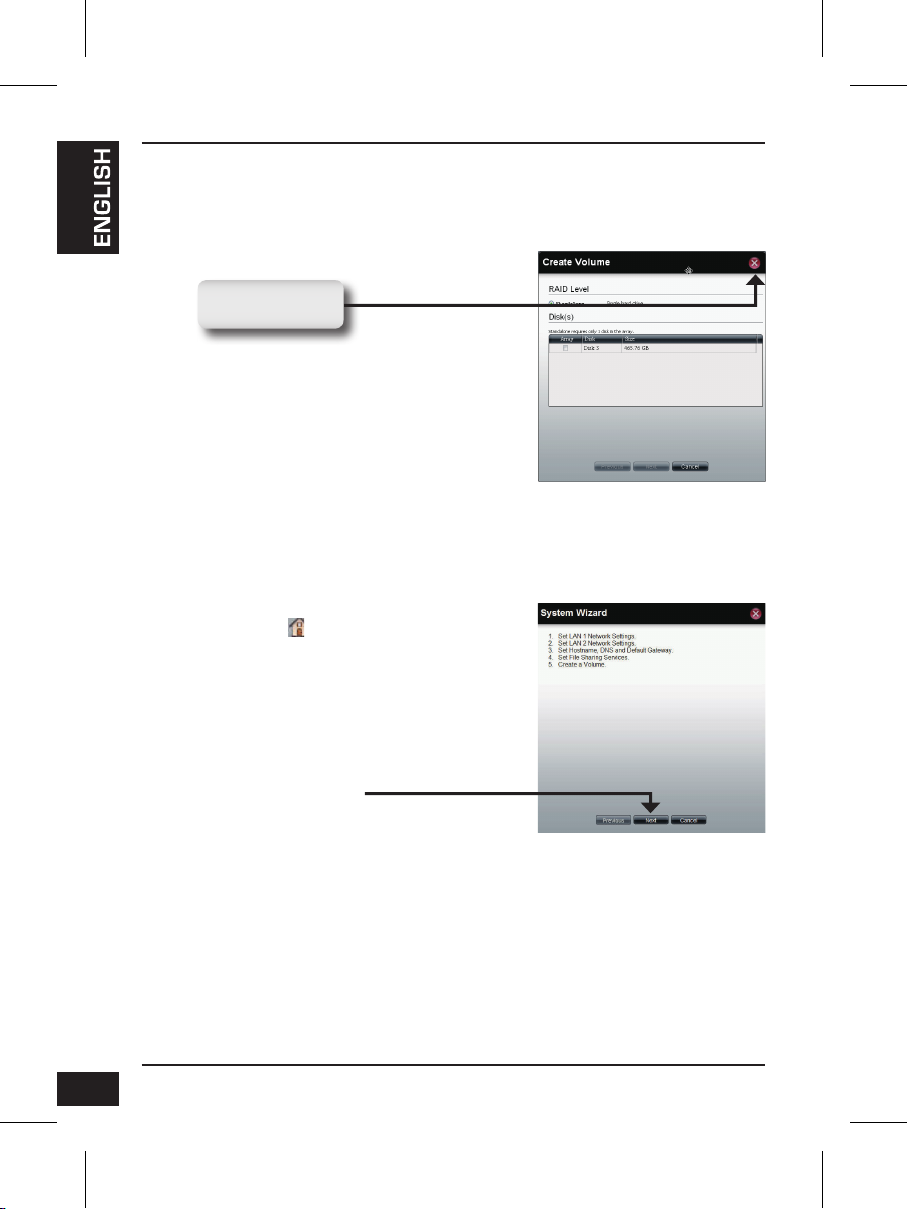

System Wizard
The Setup Wizard is the easiest and fastest way to setup your ShareCenter Pro 1100. Once
you have entered your IP address into the browser, follow these few steps to get started:
Step 1: Close the Create Volume window.
Close the Create
Volume Window
Step 2: Click the System Wizard icon in the
Homepage ( ) window to start the Setup
Wizard. When running the ShareCenter Pro
System Wizard, the welcome screen details
the ve steps of the wizard.

D-Link DNS-1100-04 Quick Installation Guide 9
System Wizard

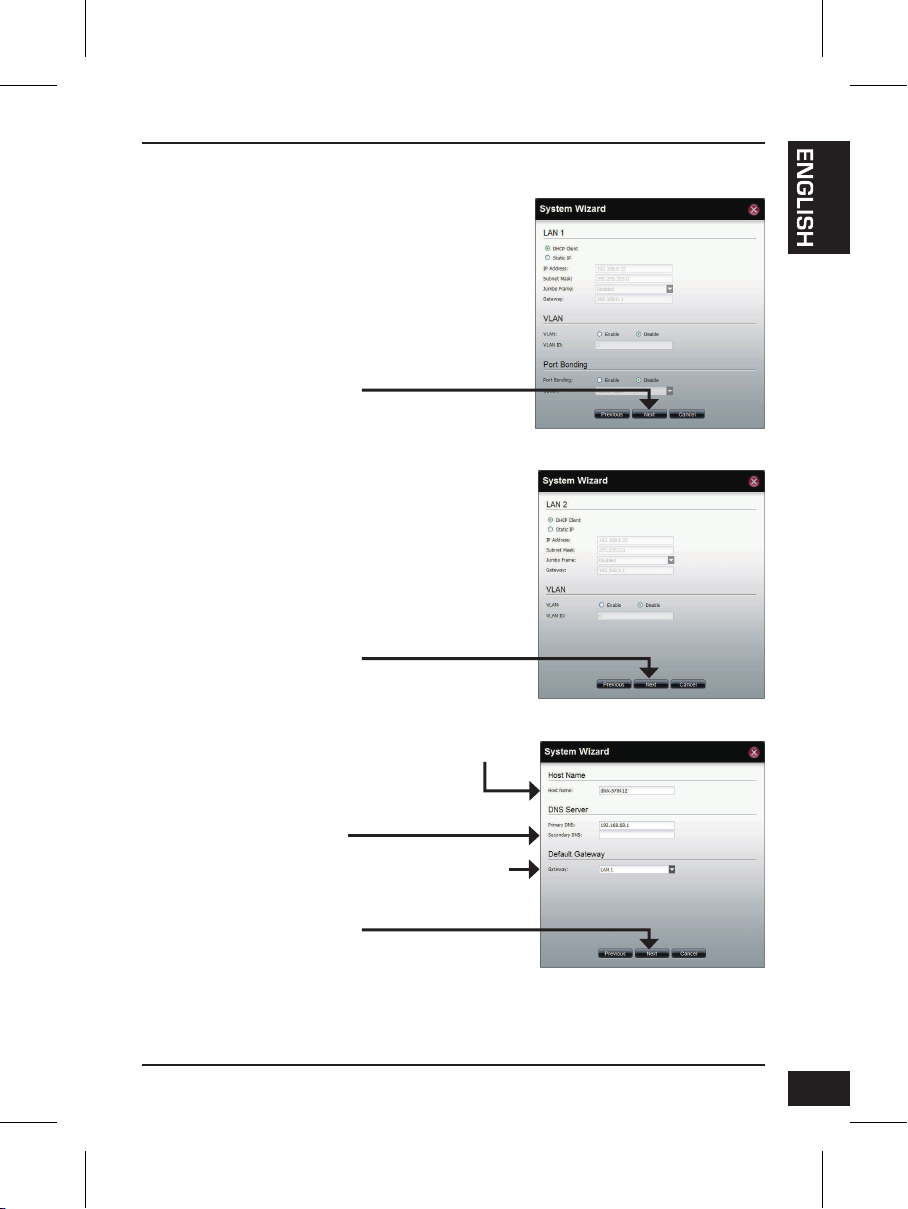

Use this window to congure the LAN 1
settings.
Enter the host name of the ShareCenter Pro.
Enter the primary and secondary DNS server
address in the elds.
Use the drop-down menu to select the LAN
interface.
Click Next to continue.
Click Next to continue.
Step 3:
Click Next to continue.
Step 4: Use this window to congure the LAN 2
settings.
Step 5:

D-Link DNS-1100-04 Quick Installation Guide
10

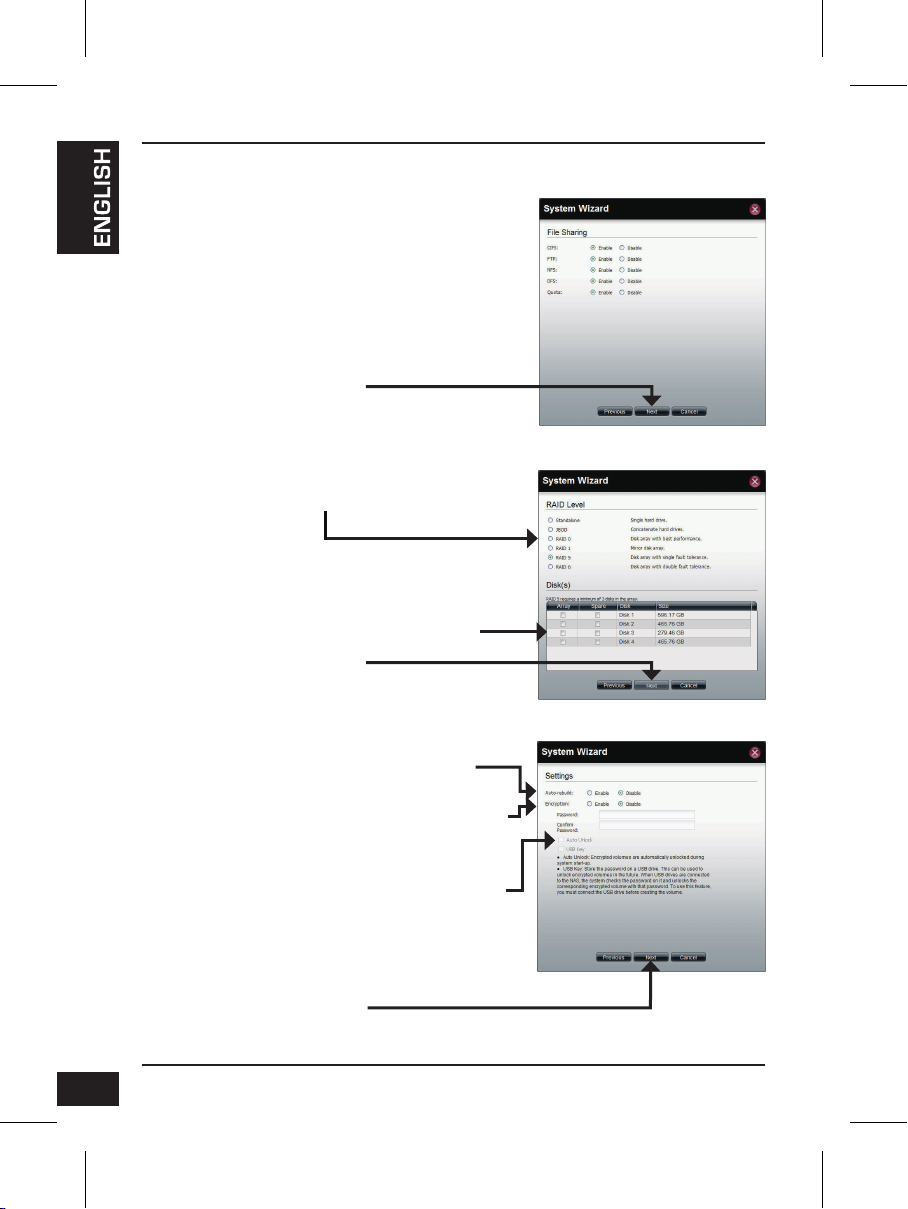

Select the type of File Sharing options you
want
Click Next to continue.
Step 6:
Click Next to continue.
Select the type of RAID volume, Standard,
JBOD, RAID 0, RAID1, RAID5, or RAID 6.
Tick the corresponding check box to select
the hard disk(s) in the array and spare.
Step 7:
Step 8: Select to enable or disable the auto-rebuild
function of RAID 1, RAID 5 or RAID 6.
Click the Enable radio button to encrypt the
volumes. Enter a password in the Password
and Conrm Password elds.
Tick the Auto Unlock check box to
automatically unlock the volume when the
system starts.
Tick the USB Key check box to save the
password to a USB drive.
Click Next to continue.

D-Link DNS-1100-04 Quick Installation Guide 11

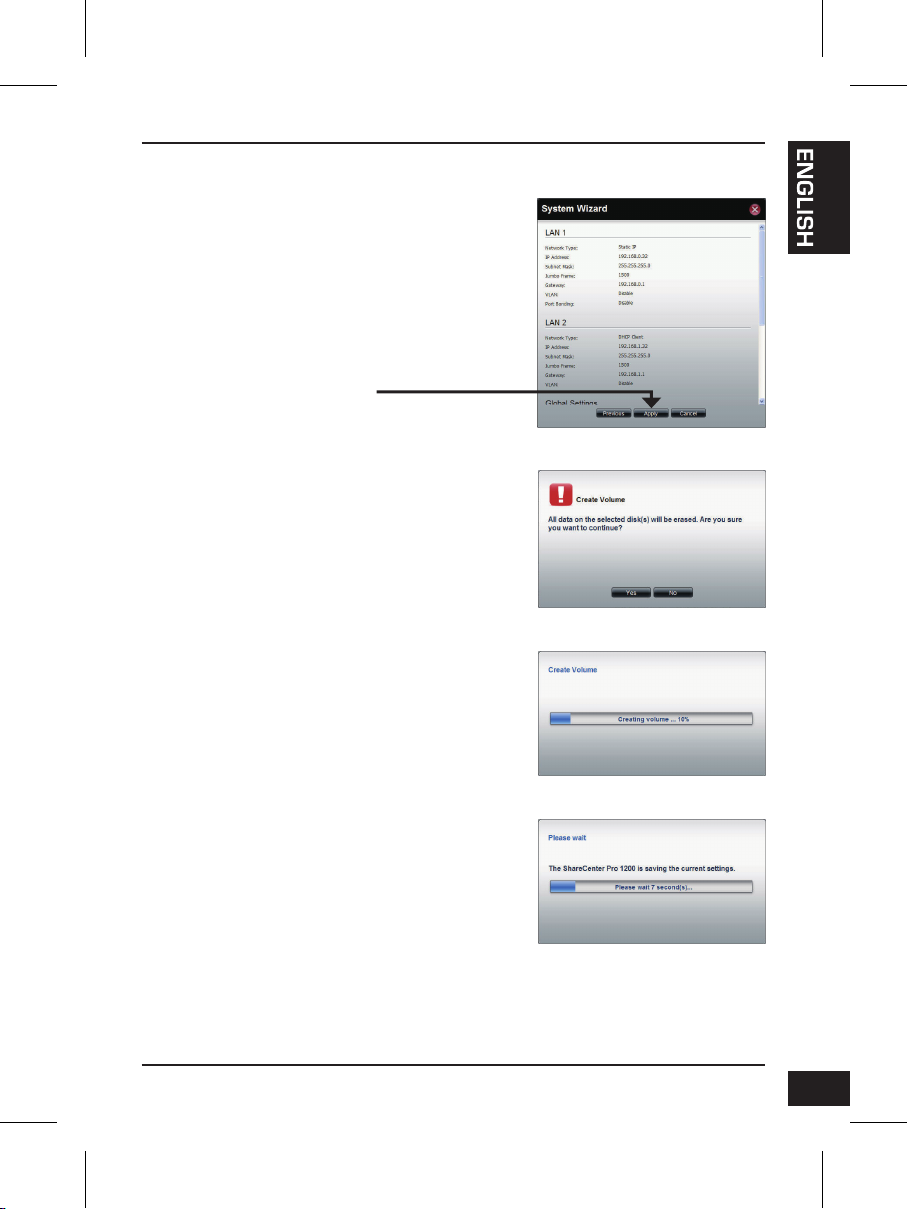

This window displays the information you
congured in System Wizard.
A warning message appears before starting
to create the volume.
The volume is being created. The status
bar displays the percentage of completion
in real time.
The ShareCenter Pro is saving the settings.
After saving the settings, the Homepage
window will appear.
Step 9:
Step 10:
Click Apply to continue.

D-Link DNS-1100-04 Quick Installation Guide
12
Mapping a Drive
You can use the D-Link EZ Search Utility to map drives to your computer. Insert the
ShareCenter Pro CD into your CD-ROM drive.
The EZ Search Utility will load and detect any ShareCenter Pro devices that are on the
local network.
Once connected, your mapped drive(s) will appear in My Computer.
Highlight an available ShareCenter Pro.
Available volumes will be displayed under Drive
Mapping. Highlight the volume you want to map.
Select an available drive letter from the drop-down
menu and click Connect.
If the ShareCenter Pro you are working with does not show up in the device list, click
Refresh.
Click EZ Search Utility.

D-Link DNS-1100-04 Quick Installation Guide 13
Double-click the My Computer icon on your desktop.
Double-click the mapped drive to access the les
and folders.

D-Link DNS-1100-04 Quick Installation Guide
14
Technical Support
United Kingdom (Mon-Fri) website: http://www.dlink.co.uk FTP: ftp://ftp.dlink.co.uk
Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
Ireland (Mon-Fri)
All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off peak times

D-Link DNS-1100-04 Quick Installation Guide 15
DNS-1100-04 Installationsanleitung
Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation
des DNS-1100-04 in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung des
ShareCenter Pro nden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem
Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht.
Installationsschritte
1. Prüfen Sie den Packungsinhalt, ob er mit den auf der Liste unten aufgeführten
Artikeln übereinstimmt.
2. Hardware-Überblick
3. Hardware-Installation
4. Konguration mithilfe des Assistenten
1. Packungsinhalt
D-Link ShareCenter Pro 1100
CD-ROM mit Handbuch und Software
Installationsanleitung
Netzkabel
Ethernet-Kabel Cat.5E
Sicherungsschlüssel für die Vorderseite
Hinweis: Die Verwendung eines Netzteils mit einer anderen Spannung als in dem zum Lieferumfang
des ShareCenter Pro gehörenden Netzteil führt zu Schäden. In diesem Falle erlischt der
Garantieanspruch für dieses Produkt.
Hinweis: Die Verwaltung des ShareCenter Pro 1100 sollte ausschließlich von dem entsprechend
autorisierten Servermanager oder IT-Administrator durchgeführt werden. Das ShareCenter
Pro 1100 sollte mit dem Schlüssel für die Vorderseite des Geräts gegen unbefugten Zugriff
gesichert werden. Ausschließlich zertizierten Mitarbeitern, die den Schlüssel in Verwahrung
haben, sollte es gestattet sein, die Sperre aufzuheben.
Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler.

D-Link DNS-1100-04 Quick Installation Guide
16
2. Hardware-Überblick
Weiter (Next)
Verwenden Sie diese Taste,
um Systeminformationen,
Informationen zu den logischen
Festplattenlaufwerken sowie
Fehlermeldungen auf der OLED
anzuzeigen.
Drücken Sie einmal auf die
Taste, um zwischen den
verschiedenen Statusanzeigen
zu wechseln.
OLED-Anzeige
Auf dieser Anzeige werden
folgende Informationen im
Detail angezeigt:
Systeminformationen,
Informationen zu den logischen
Festplattenlaufwerken sowie
Fehlermeldungen
Rückseite
Vorderseite
Vorderseite/Sicherung
Drehen Sie den Schlüssel
auf die Position 'Oben',
um die Sperre aufzuheben.
Drehen Sie den Schlüssel
in die Position 'Links', um
den Zugang zum Gerät zu
sperren.
Laufwerkfächer
Verwenden Sie die
Schrauben, um die
SATA-Festplattenlaufwerke
an den Fächern
(Laufwerkschlitten)
anzubringen und in den
ShareCenter einzusetzen.
USB-Anschluss
Zwei USB 2.0 (Typ A) Anschlüsse.
Die USB Host-Ports dienen
Druckern, USB-Speichermedien oder
der USB USV-Überwachung.
Rücksetztaste (Reset)
Drücken und halten Sie diese Taste mehr
als 5 Sekunden lang gedrückt, um die
werkseitigen Standardeinstellungen des Geräts
wiederherzustellen.
Stromanschluss
Stecken Sie das im
Lieferumfang des Produkts
enthaltene Netzkabel in die
Stromeingangsbuchse.
Lüfter
Der Lüfter wird verwendet, um die
Festplatten zu kühlen. Er bietet eine
Geschwindigkeitssteuerungsfunktion.
Gigabit Ethernet-Port
Verwenden Sie den Gigabit
Ethernet-Port, um das ShareCenter
Pro mit dem lokalen Netz zu
verbinden.
LED-Betriebsanzeigen
Auf dieser Anzeige erscheinen
folgende Informationen:
Festplattenstatus (Grün=in Betrieb),
LAN 1 & 2 Status (Blau=in Betrieb)
Ein-/Aus-Taste
Mit dieser Taste schalten Sie das Gerät ein oder aus.
Drücken Sie einmal auf die Taste, um das Gerät
einzuschalten.
Um das Gerät auszuschalten, halten Sie die Taste 5
Sekunden lang gedrückt.
dlink-022100
IP1:169.254.90.223

D-Link DNS-1100-04 Quick Installation Guide 17
Verwendung der OLED
Das ShareCenter Pro 1100 bietet eine OLED-Anzeige, von der der Administrator Informationen
über das ShareCenter Pro problemlos ablesen kann. Auf dieser OLED-Anzeige werden
Systeminformationen, Informationen zu logischen Festplattenlaufwerken sowie Fehlermeldungen
angezeigt. Es stehen drei unterschiedliche Bildschirmanzeigen zur Verfügung:
Systeminformationen – Es werden die folgenden Informationen angezeigt:
Der ShareCenter Pro-Hostname
Die ShareCenter Pro-IP-Adresse
Informationen zu den Festplatteneinschüben
Informationen zu logischen Festplattenlaufwerken – Es werden die folgenden
Informationen angezeigt:
Der auf den Festplatten verwendete Speicherplatz in Prozent.
Fehlermeldungen - Es werden bei einem Systemfehler die entsprechenden Fehlermeldungen
angezeigt.
Drücken Sie einmal auf die Taste , um zwischen den verschiedenen Statusanzeigen
zu wechseln.

D-Link DNS-1100-04 Quick Installation Guide
18
3. Hardware-Installation
Folgen Sie den Anleitungen unten, um ein Festplattenlaufwerk zu installieren, eine
Verbindung zum Netzwerk herzustellen und das ShareCenter einzuschalten. Öffnen Sie
den Versandkarton, in dem sich Ihr ShareCenter Pro bendet, nehmen Sie das Gerät
vorsichtig heraus und entpacken Sie es. Richten Sie das ShareCenter Pro wie folgt ein.
Wenn Sie das ShareCenter Pro zum ersten Mal verwenden oder eine neue Festplatte
installieren, verwenden Sie das Easy Search-Programm auf der Installations-CD und
führen Sie die Anleitungen zum Einrichten, Kongurieren und Formatieren des neuen
Laufwerks aus.
Führen Sie zum Installieren des ShareCenter Pro in Ihrem lokalen Netzwerk die folgenden
Schritte aus:
2. Durch Drücken auf die grüne Taste entnehmen Sie die
Festplatten-Einschübe.
1. Öffnen Sie die Abdeckung, um Zugang zu den
Laufwerkschächten zu bekommen.
3. Legen Sie eine 3.5” SATA-Festplattenlaufwerk in
ein Laufwerkeinschubfach und sichern Sie das
Festplattenlaufwerk an dem Fach mithilfe der
Schrauben. Zum Anbringen der Schrauben nden
Sie vier Löcher. Zwei sind in dem Bild durch einen
roten Kreis gekennzeichnet und die anderen zwei
Löcher benden sich auf der anderen Seite des
Laufwerkfachs.
