Daikin BRP072C42-1 User manual

Wireless LAN Connecting Adapter
[BRP072C42-1]Installation Manual
English
ภาษาไทย
Bahasa
Tiếng Việt
中文
(繁體)
Indonesia

1
Contents
Safety precautions 2
Accessories 5
Main components 6
Installation 7
Configuration 12
Troubleshooting 14
Website: http://www.daikinthai.com/product/dmobile
•For details on specifications, setting methods, FAQ, and the latest
version of this manual, see our website.

2
The protection of appliances marked with this symbol is ensured by double
insulation and does not require a safety connection to electrical earth (ground).
When installing:
Situations which could result in death
or serious injury.
WARNING
•The following describes the meanings of pictorial symbols used in this installation manual.
•To conduct a test run of the air conditioner, complete according to the installation manual for
the air conditioner unit.
Give this installation manual to the customer when installation is completed.
Prohibited Follow directions
Safety precautions
Safety precautions
 Request installation by your dealer or a technician.
(Could cause electric shock or fire.)
 Always use the accessories and specified parts for installation. Be sure to follow
the directions in this installation manual.
(Could cause the unit to fall, electric shock or fire.)
 Electrical work must be performed in accordance with relevant local and national
regulations and with the instructions in this installation manual.
Always use a dedicated circuit.
(Could cause electric shock or fire.)
 Always turn off the power supply when installing.
(Touching the electrical parts could causeelectric shock.)
Please switch off the main switch to turn off the power supply.

3
Situations which could result in death or
serious injury.
WARNING
When using:
 Do not disassemble, modify, or repair.
(Could cause fire, electric shock or injury.)
 Do not handle the Wireless LAN connecting adapter with wet hands.
(Could cause electric shock or fire.)
 Do not allow the Wireless LAN connecting adapter to get wet or use it when
bathing or similar activities using water.
(Could cause electric shock or fire.)
 Do not use the Wireless LAN connecting adapter near medical equipment or
persons using cardiac pacemakers or defibrillators. The Wireless LAN connecting
adapter may cause life-threatening electromagnetic interference.
 Do not use the Wireless LAN connecting adapter near auto-control equipment
such as automatic doors or fire alarm equipment.
(Could cause accidents due to erroneous equipment behavior.)
 Immediately turn off the circuit breaker if there is abnormal odor or sound,
when it is overheating, or smoking.
(Could cause fire or malfunction.)
•Request an inspection by your dealer.
 Turn off the circuit breaker if the Wireless LAN connecting adapter was dropped
or the case is damaged.
(Could cause fire or electric shock.)
•Request an inspection by your dealer.
Safety precautions
Safety precautions

4
Situations which could result in damage or
physical injury.
CAUTION
When installing:
 Do not install where flammable gas leaks can occur.
(Could cause fire.)
 Grip the connector when disconnecting the wire harness assembly from the outlet.
(Otherwise fire or electric shock can occur.)
 Do not use where small children can get access.
(Could cause injuries.)
When using:
 Do not use this product near a microwave oven.
(This can affect Wireless LAN communications.)
Safety precautions
Safety precautions

5
Type: I Type: II
Connector
shape
Connector
shape
Tie Tie

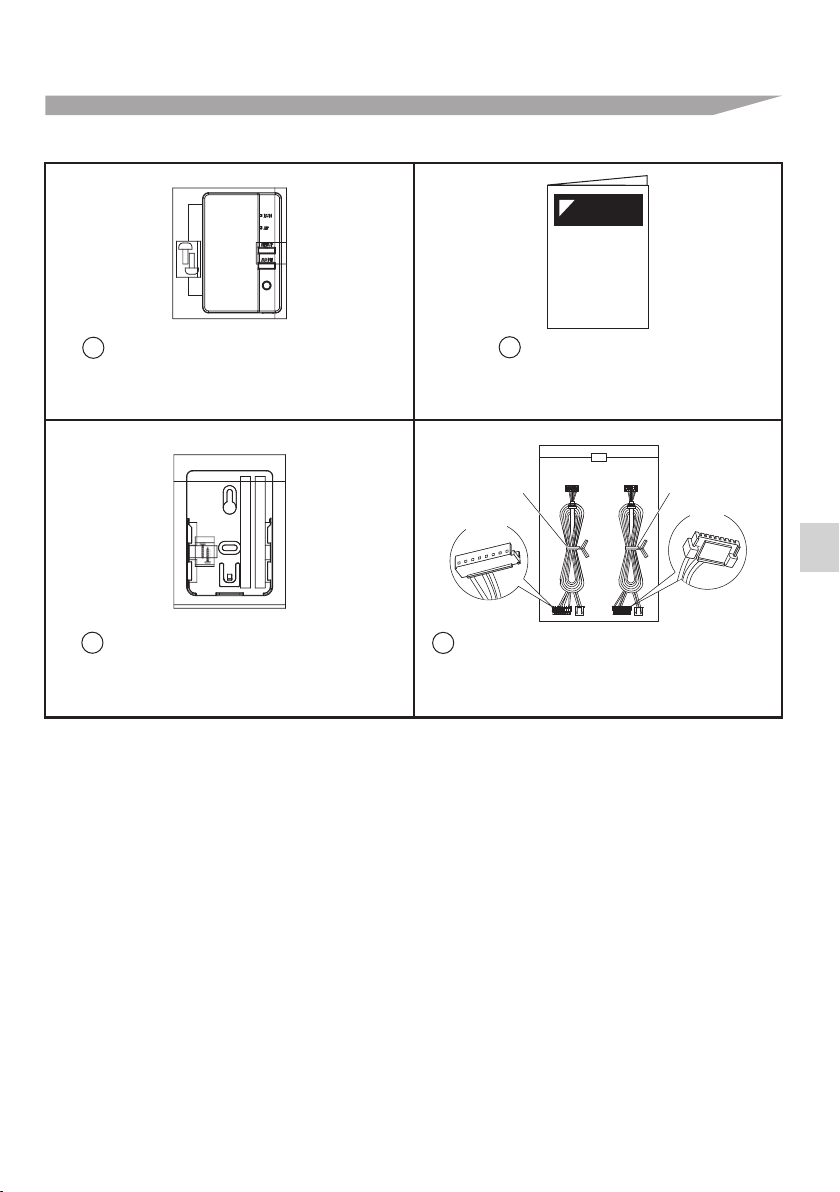

Check if the following accessories are included in your package.
This set includes the following items:
Wireless LAN connecting adapter: 1 pc,
Serial number sticker (*1): 1 pc,
Screw (M3 × 8): 2 pcs.
Installation manual: 1 pc
This set includes the following items:
Holder: 1 pc,
Double face tape: 2 pcs,
Screw (M3 × 16): 2 pcs.
Wire harness assembly (*2):
Type I: White connector and white tie: 1 pc,
Type II: White connector and black tie: 1 pc
Accessories
Accessories
*1 The serial number sticker is necessary for wireless connection settings.
Please keep it in a safe place.
*2 Do not use extension or other wire harness assembly.
AB
D
C

6

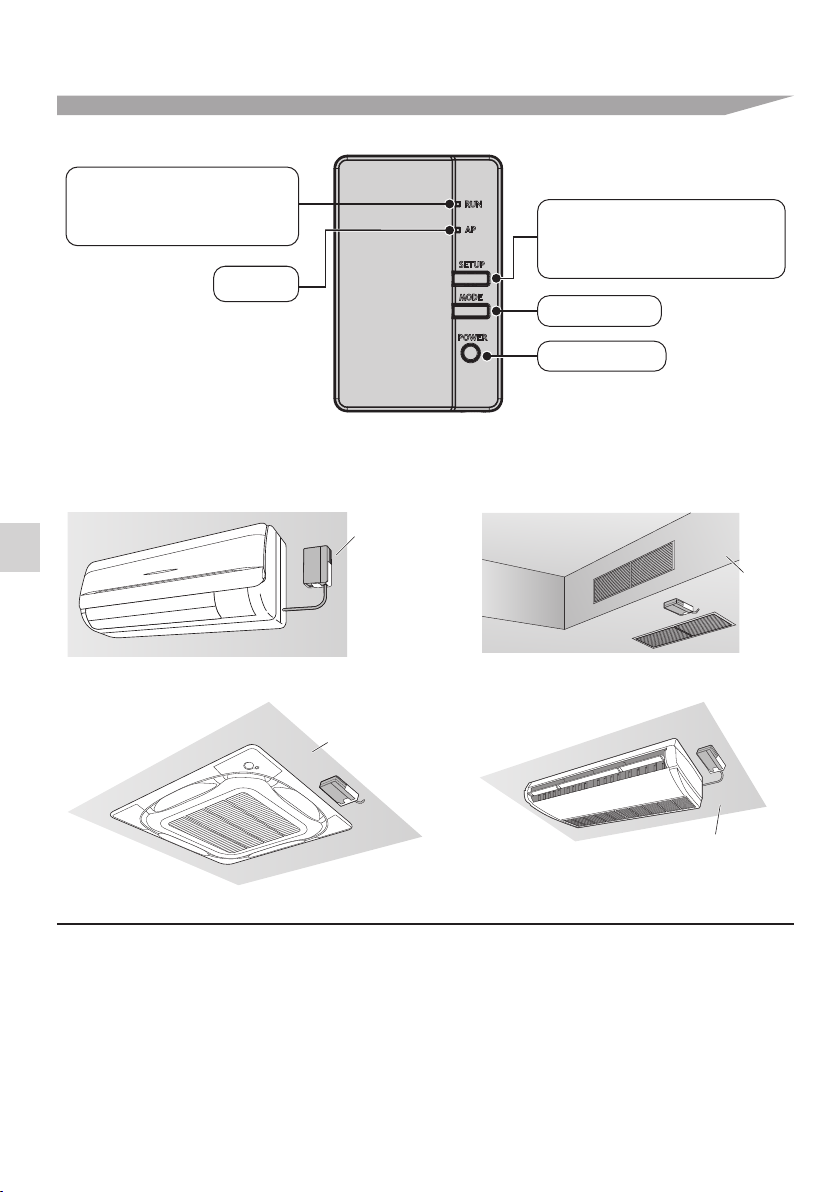

Main components
Main components
Wireless LAN connecting adapter
Basic parameters:
Frequency range:
Radio protocol:
RF channel:
Power supply:
2400 MHz–2483.5 MHz
IEEE 802.11b/g/n
1–13
DC 14 V / 100 mA
RF channel: Radio frequency channel
Applicable indoor units
For the latest details about installation of Wireless LAN connecting adapter
and applicable units, visit http://www.daikinthai.com/product/dmobile
RUN lamp (orange)
lights when connecting to a router
(Wireless LAN access point).
AP lamp*
SETUP button
Use when connecting to a router
(Wireless LAN access point).
MODE button*
POWER button
Installation Type (The indoor unit may differ from the illustration)
* No operation for BRP072C42-1 model.
WALL MOUNTED TYPE DUCT TYPE
Wall
Ceiling
CEILING MOUNTED CASSETTE TYPE CEILING SUSPENDED TYPE
Ceiling
Ceiling

7
Indoor unit PCB
Indoor unit
Wire harness (*1)
X50A
X35A
Installation
Installation
Choose an installation site.
The Wireless LAN connecting adapter should be sited in a place where:
Attach the wire harness assembly to the PCB of the indoor unit.
Always turn off the power supply when installing.
(Touching the electrical parts could cause an electric shock.)
WARNING
Installation
Work
1
2
• The Wireless LAN connecting adapter is not in the path of direct sunlight.
• The Wireless LAN connecting adapter is away from sources of heat or steam.
• There is no source of machine oil vapour (this may shorten the Wireless LAN connecting
adapter
life).
• The Wireless LAN connecting adapter is at least 1 m away from any television or radio set
(The Wireless LAN connecting adapter may cause interference with the picture or sound).
•The distance between the indoor unit and the Wireless LAN connecting adapter is within the
length of the Wireless LAN cable.
•The Wireless LAN connecting adapter is visible (not installed in the ceiling cavity).
Connect wire harness of the Wireless LAN connecting adapter to connectors X35A
and X50A on the indoor unit PCB according to the connection diagram.
Connection Diagram
For more details about installation of the Wireless LAN connecting adapter for your model,
please visit http://www.daikinthai.com/product/dmobile.
(*1) Select the appropriate type of wire harness Ddepending on the type of connector X50A
on the indoor unit PCB.
D
Wireless LAN
connecting adapter
D

8
Installation
Installation
Installation
Work
3 Remove the Wireless LAN connecting adapter case (upper).
Remove the upper case of the Wireless LAN connecting adapter.
Wireless LAN
connecting adapter
printed circuit board
Wireless LAN connecting
adapter case (upper)
Wireless LAN connecting
adapter case (lower)
Attach wire harness assembly to the Wireless LAN connecting
adapter.
4
Attach the wire harness assembly connector (white).
•
Fasten the wire harness assembly to the notch in the Wireless LAN connecting adapter case (lower).
Connect the connector to the same color.
Fasten the
wire harness assembly and ensure that external force is not transmitted.
Connector (white)

9
Installation
Installation
Installation
Work
Return the Wireless LAN connecting adapter case
to its original state.
Snap the top of the upper case unto the clip at the top of the lower case and press to close the box.
5
Fix the upper Wireless LAN connecting adapter
case with 2 screws (M3 × 8) located in accessory set.
Wireless LAN connecting
adapter case (lower)
top portion clip
Wireless LAN connecting
adapter case (upper)
top portion clip
Check that the
wire harness assembly
is securely fastened.
Installation of Wireless LAN connecting adapter. 6
Install the Wireless LAN connecting adapter outside the indoor unit. There are two ways
of installation TYPE 1 and TYPE 2.
For any updated details about installation of the Wireless LAN connecting adapter for your model,
please visit http://www.daikinthai.com/product/dmobile.
Holder
Position of the Wireless LAN connecting adapter on the wall/surface is fixed by screws.
In this case double face tapes located in accessory set are not necessary to fix the holder.
1.
Fix the Wireless LAN connecting holder on the wall/surface with 2 screws located in accessory set.
2. Attach the Wireless LAN connecting adapter to the holder by sliding into it.
The front side of the holder
Holes for screws
(M3 ×16)
TYPE 1

10
Double face tape
Holder
The back side of the holder
TYPE 2
Position of the Wireless LAN connecting adapter on the wall/surface is fixed by double face tapes.
In this case screws located in accessory set are not necessary to fix the holder.
1. Attach two double face tapes located in accessory set to the back side of
holder as shown below.
2. Fix the Wireless LAN connecting holder on the wall/surface with the double face tapes.
3. Make sure that holder is fixed to the wall/surface enough to support the Wireless LAN
connecting adapter.
4. Attach the Wireless LAN connecting adapter to the holder by sliding into it.
NOTE
Wall/surface should be clean and degreased before attaching of the Wireless LAN connecting
holder by double face tapes.
For any updated details about installation of the Wireless LAN connecting adapter for your model,
please visit http://www.daikinthai.com/product/dmobile.
Installation
Installation
Installation
Work
FOR WALL MOUNTED TYPE FOR DUCT TYPE
Wall
Ceiling
FOR CEILING MOUNTED CASSETTE TYPE FOR CEILING SUSPENDED TYPE
Ceiling
Ceiling
Wireless LAN
connecting
adapter

11
Installation
Installation
Installation
Work
Functionality Check
Turn on the main power supply and check that the [RUN] lamp of the Wireless LAN connecting
adapter blinks.
7
• When turning on the power, always
attach the Wireless LAN connecting
adapter case (upper).

12
Configuration
Configuration
Wireless Connection
Setting Section

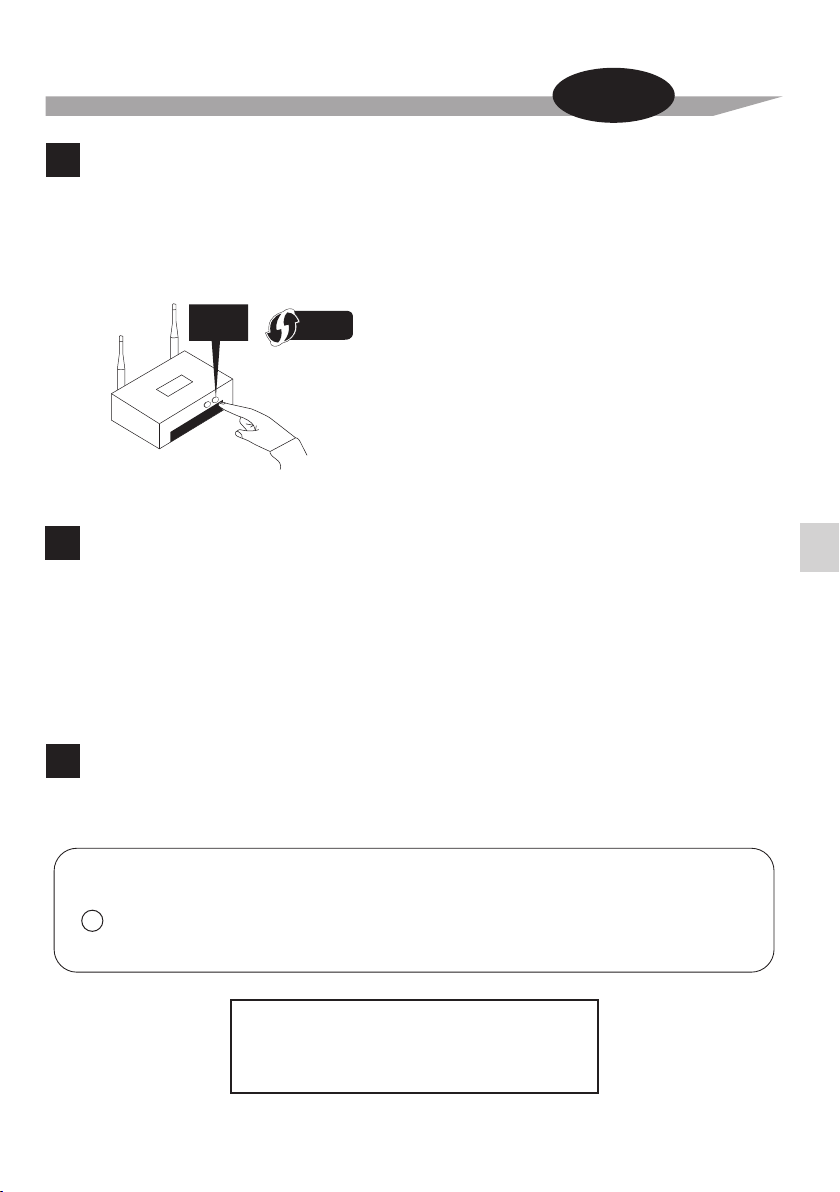

The setup is simple if there is a [WPS] button on the router (Wireless LAN access point).
Simple Wireless Connection Setting
Check that the [RUN] lamp is blinking.
1
The customer is responsible for providing the following.
□Smartphone or tablet PC
(Supported OS: Android 4.1.2~9.0 ; iOS 10.0~12.1)
□Internet line and communicating device
(Modem/router or similar device)
□Wireless LAN access point
□Application name: [DAIKIN Mobile Controller] (free)
Installation method for the DAIKIN Mobile Controller application
For Android Phones
(1) Open the [Google Play].
(2) Search using the application name:
[DAIKIN Mobile Controller].
(3) Follow the directions on the screen to install.
For iPhones
(1) Open the [App Store].
(2) Search using the application name:
[DAIKIN Mobile Controller].
(3) Follow the directions on the screen to install.

13
WPS SETUP
Wi-Fi PROTECTED
Configuration
Configuration
Wireless Connection
Setting Section
Push the [SETUP] button on the Wireless LAN connecting
adapter for approximately 2 seconds.
• The [RUN] lamp on the Wireless LAN connecting adapter blinks more quickly.
When the Wireless LAN connecting adapter and the router (Wireless LAN access point)
are connected, this lamp lights. If you fail to connect, please try again from step 1 of
“Simple Wireless Connection Setting”. (It may not be possible to make the
“Simple Wireless Connection Setting”, depending on compatibility with the router.)
After connecting the Wireless LAN connecting adapter to the
router, the user will able to detect the Wireless LAN connecting
adapter via the DAIKIN Mobile Controller application.
[About the SSID and KEY]
The [SSID] and [KEY] shown on the serial number sticker which is included in the accessories
are necessary when connecting the air conditioner and a smartphone via Wireless LAN.
Please keep them in a safe place.
3
4
A
Push the [WPS] button on the router
(Wireless LAN access point).
• Operation of the [WPS] differs according to the router (Wireless LAN access point).
• Please refer to the documentation that comes with your router for more information.
2
Does your router have a [WPS] button?
For more information, see the manual of your router.
In case simple wireless connection setting cannot
be completed successfully, please refer to
http://www.daikinthai.com/product/dmobile
for other connection setting methods.

14
Troubleshooting
Troubleshooting
The following table provides brief descriptions of how to handle trouble or uncertainties
when you install the Wireless LAN connecting adapter or make connection settings.
Refer to the FAQ on our website for more details.
When this happens Explanation and where to check
None of the LEDs light. • Try to operate the unit with the infrared remote controller.
• Turn off the air conditioner and restart it.
• Make sure the LEDs are not disabled in the application.
• Check the installation.
• Check that the power of the Wireless LAN connecting
The Wireless LAN connecting adapter
is not visible on the unit overview screen
(“Home” screen) after the Wireless LAN
connecting adapter has been configured.
enough to the router (Wireless LAN access point).
• Check that the power is on.
• Check that the [RUN] lamp is lit.
LAN connecting adapter to the Wireless network.
Make sure the Wireless LAN connecting adapter is close
• If the [RUN] lamp is lit, make sure that the smartphone or
tablet is connected to the same Wireless LAN network as
• If the [RUN] lamp is blinking, retry to connect the Wireless
the Wireless LAN connecting adapter.
For instructions about how to operate the DAIKIN
Mobile Controller application, please refer to
the operation manual at
http://www.daikinthai.com/product/dmobile.
adapter is ON by pressing the [POWER] button on
the adapter.
None of the above work.
• Refer to the FAQ on:
http://www.daikinthai.com/product/dmobile

1
สารบัญ
ขอควรระวังเพื่อความปลอดภัย 2
อุปกรณ 5
สวนประกอบหลัก 6
การติดตั้ง 7
การกำหนดคา 12
การแกไขปญหาเบื้องตน 14
เว็บไซต: http://www.daikinthai.com/product/dmobile
•สำหรับรายละเอียดเกี่ยวกับขอมูลจำเพาะ วิธีการตั้งคา คำถามที่พบบอย และเวอรชันลาสุด
ของคูมือฉบับนี้ ใหดูที่หนาเว็บไซตของเรา

2
การปองกันอุปกรณเครื่องใชที่มีเครื่องหมายสัญลักษณนี้กำกับไวจะมีการรับรองดวยฉนวนสองชั้น
และไมตองมีการเชื่อมตอสายดิน (กราวด) เพื่อความปลอดภัย
เมื่อทำการติดตั้ง:
เหตุการณที่อาจกอใหเกิดการเสียชีวิตหรือการบาดเจ็บสาหัส
คำเตือน
• ดานลางนี้อธิบายถึงความหมายของสัญลักษณภาพที่ใชในคูมือการติดตั้งฉบับนี้
• ในการทดสอบการใชงานเครื่องปรับอากาศนั้น จะตองปฏิบัติตามคูมือการติดตั้งเครื่องปรับอากาศ
เมื่อทำการติดตั้งเสร็จแลว ใหลูกคาเก็บคูมือการติดตั้งฉบับนี้ไว
หามทำ ปฏิบัติตามคำแนะนำ
ขอควรระวังเพื่อความปลอดภัย
ขอควรระวังเพื่อความปลอดภัย
 แจงผูจัดจำหนายหรือเจาหนาที่เทคนิคใหทำการติดตั้ง
(อาจกอใหเกิดไฟฟาช็อตหรืออัคคีภัยได)
 ใชอุปกรณและชิ้นสวนที่กำหนดใหสำหรับการติดตั้งเสมอ ปฏิบัติตามคำแนะนำในคูมือการติดตั้ง
ฉบับนี้อยางเครงครัด
(อาจทำใหตัวเครื่องตกหลน เกิดไฟฟาช็อตหรืออัคคีภัยได)
 งานไฟฟาตองดำเนินการใหสอดคลองกับกฎระเบียบขอบังคับระดับทองถิ่นและ
ระดับประเทศที่เกี่ยวของ รวมทั้งคำแนะนำในคูมือการติดตั้งฉบับนี้
ตองแนใจวาใชวงจรจายไฟโดยเฉพาะเทานั้น
(อาจกอใหเกิดไฟฟาช็อตหรืออัคคีภัยได)
 ปดแหลงจายไฟเสมอเมื่อทำการติดตั้ง
(การสัมผัสกับชิ้นสวนอุปกรณไฟฟาอาจทำใหเกิดไฟฟาช็อตได)
โปรดปดสวิตชตัวหลักเพื่อปดแหลงจายไฟ

3
เหตุการณที่อาจกอใหเกิดการเสียชีวิตหรือการบาดเจ็บสาหัส
คำเตือน
เมื่อใชงาน:
 หามแกะ ดัดแปลง หรือซอมแซมชิ้นสวน
(อาจกอใหเกิดอัคคีภัย ไฟฟาช็อต หรือการบาดเจ็บได)
 หามจับผลิตภัณฑนี้ขณะมือเปยก
(อาจกอใหเกิดไฟฟาช็อตหรืออัคคีภัยได)
 หามใหผลิตภัณฑนี้โดนน้ำ หรือใชงานระหวางการอาบน้ำ หรือระหวางทำกิจกรรมที่ตองใชน้ำ
(อาจกอใหเกิดไฟฟาช็อตหรืออัคคีภัยได)
 หามใชผลิตภัณฑนี้ใกลกับอุปกรณทางการแพทยหรือใกลกับบุคคลที่ใสเครื่องกระตุนการเตนของหัวใจ
หรือเครื่องกระตุกหัวใจ ผลิตภัณฑนี้อาจกอใหเกิดการรบกวนทางแมเหล็กไฟฟาที่เปนอันตรายตอชีวิตได
 หามใชผลิตภัณฑนี้ใกลกับอุปกรณที่มีการควบคุมโดยอัตโนมัติ เชน ประตูอัตโนมัติ
หรืออุปกรณเตือนอัคคีภัย
(อาจกอใหเกิดอุบัติเหตุเนื่องจากลักษณะการทำงานของอุปกรณที่ผิดพลาด)
 ปดเซอรกิตเบรกเกอรทันทีหากมีกลิ่นหรือเสียงที่ผิดปกติ เมื่อเครื่องทำงานรอนเกินไป หรือมีควันขึ้น
(อาจกอใหเกิดอัคคีภัยหรือการทำงานที่ผิดปกติได)
•แจงผูจัดจำหนายของคุณใหมาทำการตรวจสอบ
 ปดเซอรกิตเบรกเกอรหากผลิตภัณฑนี้ตก หรือกลองไดรับความเสียหาย
(อาจกอใหเกิดอัคคีภัยหรือไฟฟาช็อตได)
•แจงผูจัดจำหนายของคุณใหมาทำการตรวจสอบ
ขอควรระวังเพื่อความปลอดภัย
ขอควรระวังเพื่อความปลอดภัย

4
เมื่อทำการติดตั้ง:
 หามติดตั้งในสถานที่ที่อาจมีการรั่วไหลของกาซไวไฟ
(อาจกอใหเกิดอัคคีภัยได)
 จับที่ตัวเชื่อมตอใหแนนเมื่อทำการถอดชุดสายไฟออกจากเตารับ
(มิฉะนั้นอาจเกิดอัคคีภัยหรือไฟฟาช็อตได)
 หามใชงานในสถานที่ที่เด็กเล็กสามารถเขาถึงได
(อาจกอใหเกิดการบาดเจ็บได)
เมื่อใชงาน:
 หามใชผลิตภัณฑนี้ใกลเตาไมโครเวฟ
(อาจสงผลกระทบตอการเชื่อมตอระบบ LAN ไรสายได)
ขอควรระวังเพื่อความปลอดภัย
ขอควรระวังเพื่อความปลอดภัย
เหตุการณที่อาจกอใหเกิดความเสียหายหรือการบาดเจ็บทางรางกาย
ขอควรระวัง
