Dell PowerEdge R610 User manual

Sistemas Dell™ PowerEdge™
R610 - Manual del propietario
del hardware

Notas, precauciones y avisos
NOTA: Una NOTA proporciona información importante que le ayudará a utilizar
mejor el equipo.
PRECAUCIÓN: Un mensaje de PRECAUCIÓN indica la posibilidad de daños en el
hardware o la pérdida de datos si no se siguen las instrucciones.
AVISO: Un mensaje de AVISO indica el riesgo de daños materiales, lesiones o
incluso la muerte.
____________________
La información contenida en este documento puede modificarse sin previo aviso.
© 2009 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida la reproducción de este material en cualquier forma sin la autorización
por escrito de Dell Inc.
Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL y PowerEdge son marcas
comerciales de Dell Inc.; Intel es una marca comercial registrada de Intel Corporation en los
Estados Unidos y en otros países; Microsoft, Windows y Windows Server son marcas comerciales o
marcas comerciales registradas de Microsoft Corporation en los Estados Unidos o en otros países.
Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia
a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la
propiedad de marcas y nombres comerciales que no sean los suyos.
Septiembre de 2009 Rev. A03

Contenido 3
Contenido
1 Información sobre el sistema . . . . . . . . . 11
Acceso a las características del sistema
durante el inicio . . . . . . . . . . . . . . . . . . . . . 11

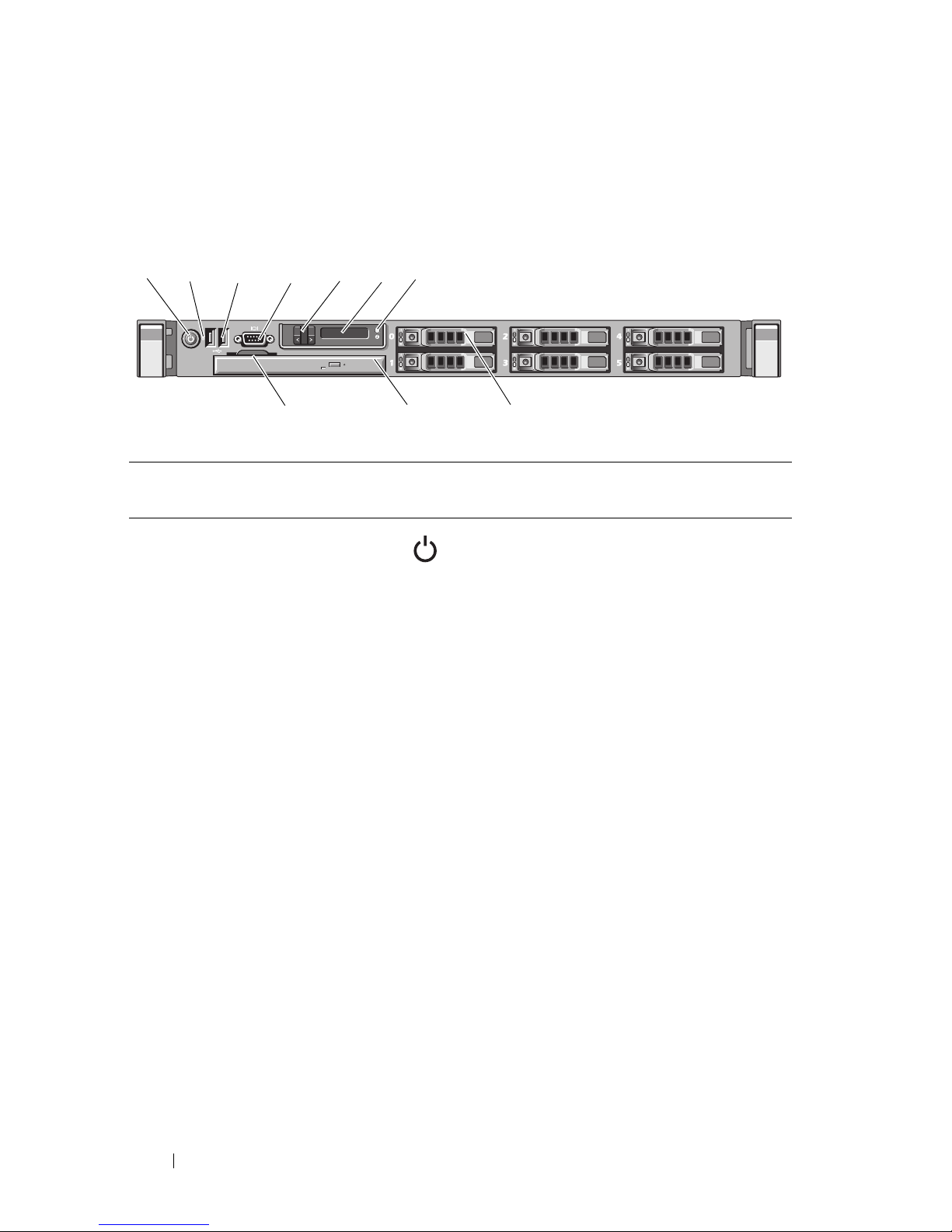

Componentes e indicadores del panel frontal . . . . . 12

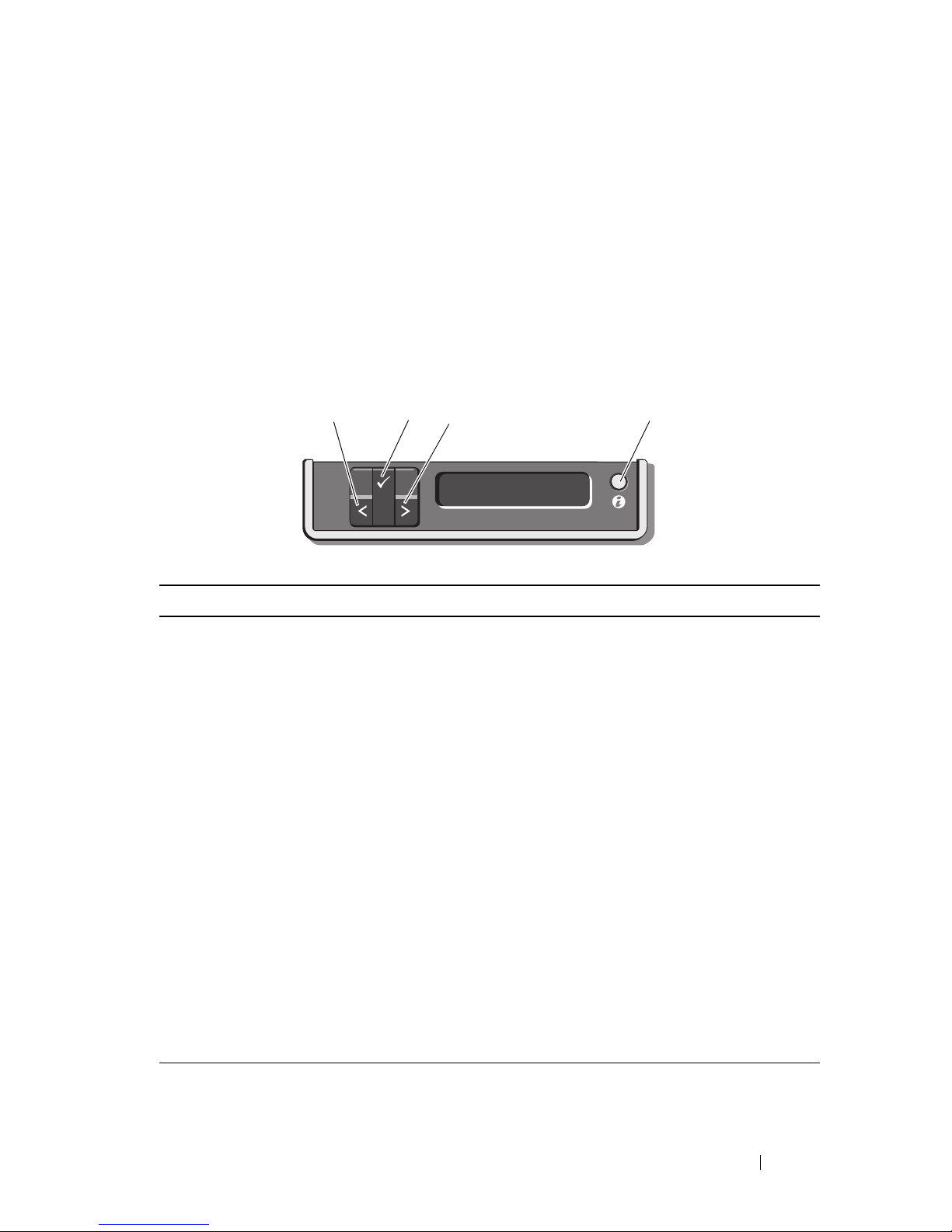

Componentes del panel LCD. . . . . . . . . . . . . . . 14
Pantalla de inicio . . . . . . . . . . . . . . . . . . 16
Menú Setup. . . . . . . . . . . . . . . . . . . . . 16
Menú View . . . . . . . . . . . . . . . . . . . . . 17

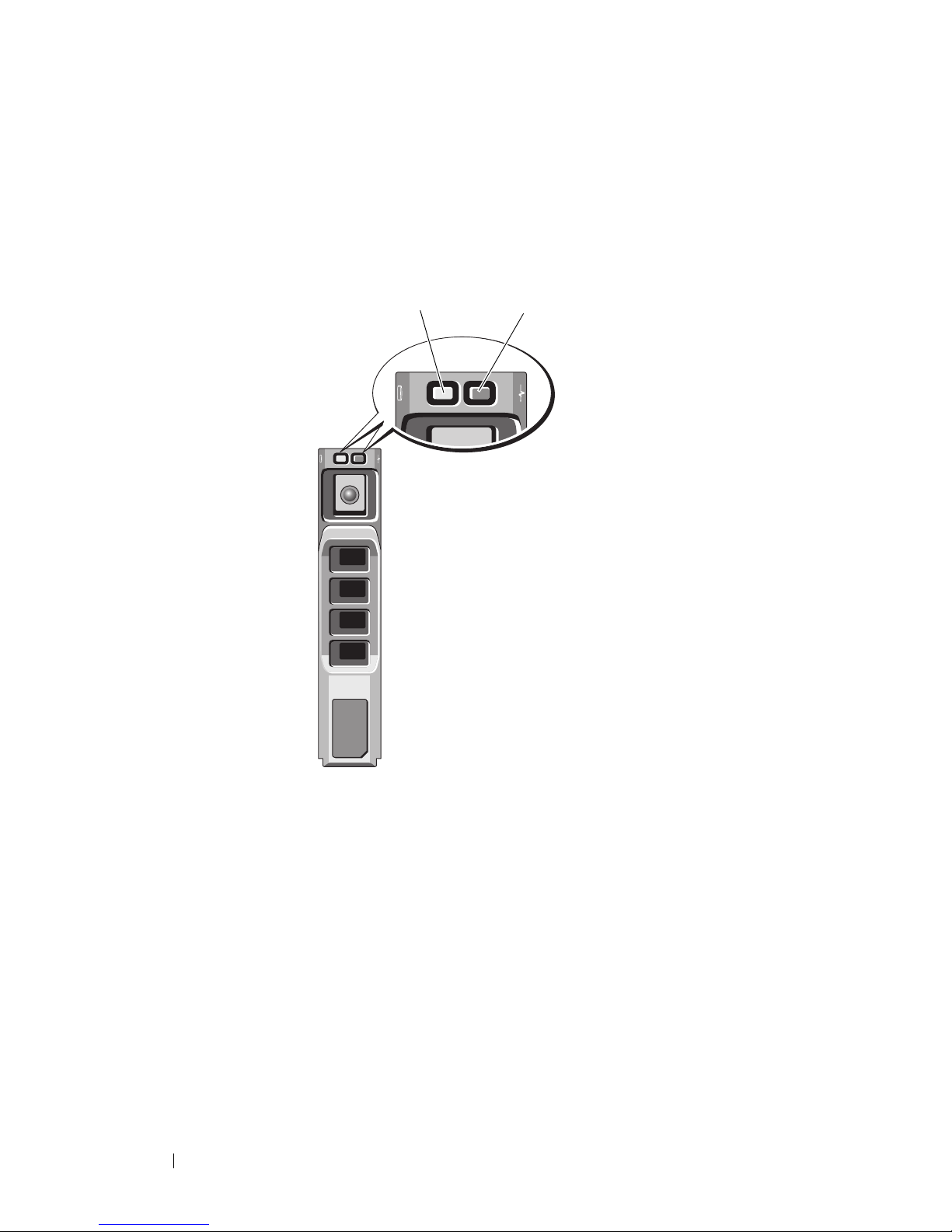

Patrones de los indicadores de la unidad de disco
duro para RAID. . . . . . . . . . . . . . . . . . . . . . 18

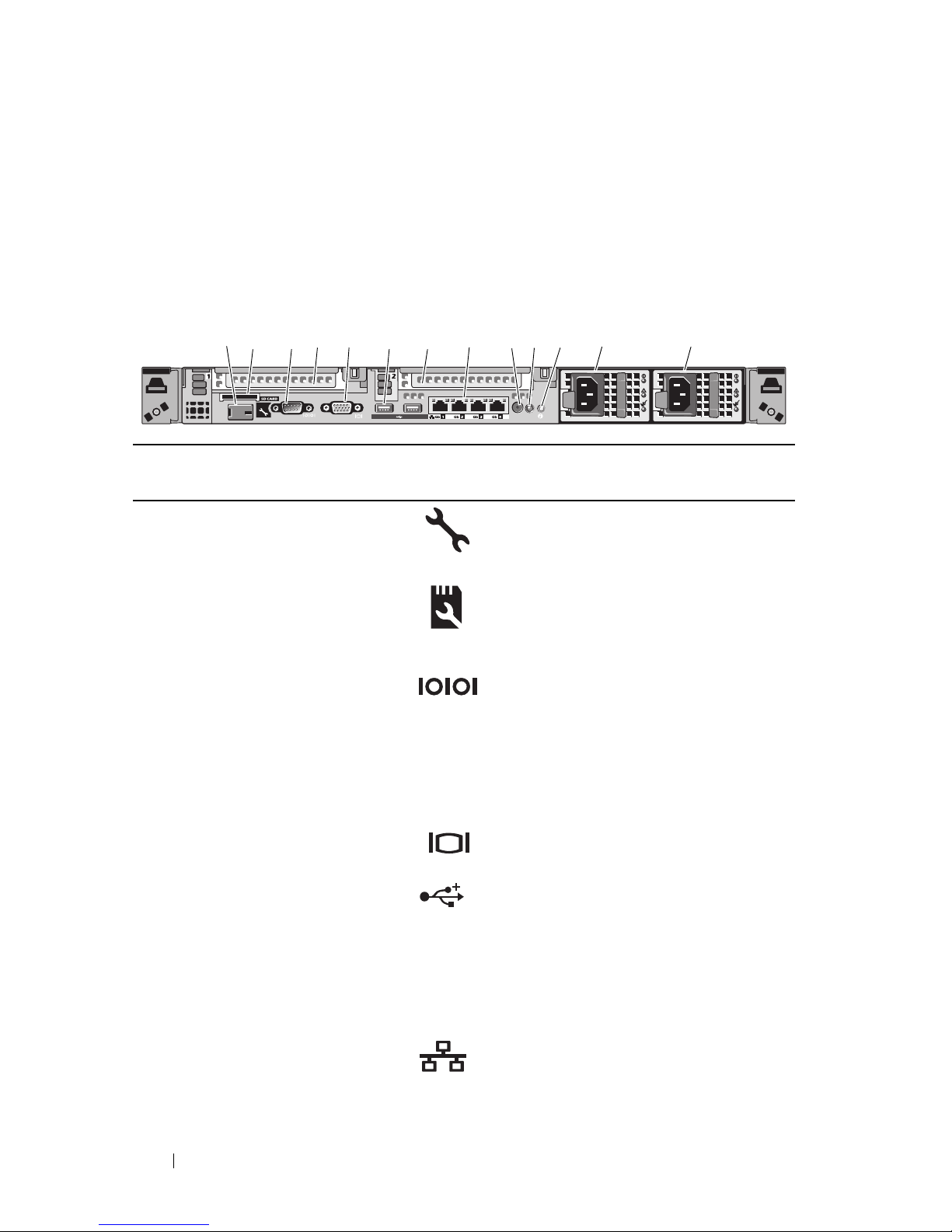

Componentes e indicadores del panel posterior . . . . 20
Códigos del indicador de alimentación. . . . . . . . . 22
Códigos de los indicadores de la NIC. . . . . . . . . . 23
Mensajes de estado de la pantalla LCD. . . . . . . . . 24
Visualización de los mensajes de estado . . . . . 24
Eliminación de mensajes de estado de
la pantalla LCD . . . . . . . . . . . . . . . . . . . 24
Mensajes del sistema . . . . . . . . . . . . . . . . . . 42
Mensajes de aviso. . . . . . . . . . . . . . . . . . . . 63
Mensajes de diagnóstico . . . . . . . . . . . . . . . . 63
Mensajes de alerta . . . . . . . . . . . . . . . . . . . 63
Otra información útil. . . . . . . . . . . . . . . . . . . 64

4Contenido
2 Uso del programa de configuración del
sistema y de UEFI Boot Manager . . . . . . 65
Selección del modo de inicio del sistema . . . . . . . 65
Acceso al programa de configuración del sistema . . . . 66
Respuesta a los mensajes de error. . . . . . . . . 66
Uso de las teclas de navegación del programa
de configuración del sistema . . . . . . . . . . . . 66
Opciones del programa de configuración
del sistema . . . . . . . . . . . . . . . . . . . . . . . . 67
Pantalla principal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Pantalla Memory Settings . . . . . . . . . . . . . 69
Pantalla Processor Settings . . . . . . . . . . . . 70
Pantalla SATA Settings . . . . . . . . . . . . . . . 71
Pantalla Boot Settings . . . . . . . . . . . . . . . 72
Pantalla Integrated Devices . . . . . . . . . . . . 73
Pantalla PCI IRQ Assignments . . . . . . . . . . . 75
Pantalla Serial Communication . . . . . . . . . . . 75
Pantalla Embedded Server Management . . . . . 76
Pantalla Power Management. . . . . . . . . . . . 77
Pantalla System Security . . . . . . . . . . . . . . 79
Pantalla Exit . . . . . . . . . . . . . . . . . . . . . 81
Acceso a UEFI Boot Manager . . . . . . . . . . . . . . 82
Uso de las teclas de navegación de
UEFI Boot Manager . . . . . . . . . . . . . . . . . 82
Pantalla UEFI Boot Manager . . . . . . . . . . . . 83
Pantalla UEFI Boot Settings. . . . . . . . . . . . . 83
Pantalla System Utilities . . . . . . . . . . . . . . 84
Funciones de contraseña del sistema y contraseña
de configuración . . . . . . . . . . . . . . . . . . . . . 84
Uso de la contraseña del sistema . . . . . . . . . 84
Uso de la contraseña de configuración . . . . . . 87

Contenido 5
Utilidad de configuración de iDRAC . . . . . . . . . . 89
Acceso a la utilidad de configuración
de iDRAC . . . . . . . . . . . . . . . . . . . . . . 89
3 Instalación de los componentes
del sistema . . . . . . . . . . . . . . . . . . . . . . . 91
Herramientas recomendadas . . . . . . . . . . . . . . 91
Interior del sistema . . . . . . . . . . . . . . . . . . . 91
Extracción y colocación del embellecedor
frontal opcional . . . . . . . . . . . . . . . . . . . . . 93
Etiqueta de información . . . . . . . . . . . . . . . . . 94
Extracción de la etiqueta de información . . . . . 94
Colocación de la etiqueta de información . . . . . 94
Apertura y cierre del sistema . . . . . . . . . . . . . . 94
Apertura del sistema . . . . . . . . . . . . . . . . 95
Cierre del sistema . . . . . . . . . . . . . . . . . 96
Unidades de disco duro . . . . . . . . . . . . . . . . . 97
Extracción de una unidad de relleno. . . . . . . . 98
Instalación de una unidad de disco duro
de relleno . . . . . . . . . . . . . . . . . . . . . . 98
Extracción de una unidad de disco duro
de intercambio activo . . . . . . . . . . . . . . . 99
Instalación de una unidad de disco duro
de intercambio activo . . . . . . . . . . . . . . . 100
Extracción de una unidad de disco duro
de un portaunidades de disco duro . . . . . . . . 101
Instalación de una unidad de disco duro en
un portaunidades de disco duro . . . . . . . . . . 101
Fuentes de alimentación . . . . . . . . . . . . . . . . 103
Extracción de una fuente de alimentación. . . . . 103

6Contenido
Instalación de una fuente de alimentación. . . . 104
Extracción del panel de relleno para el hueco
de la fuente de alimentación . . . . . . . . . . . 105
Instalación del panel de relleno para el hueco
de la fuente de alimentación . . . . . . . . . . . 105
Tarjetas de expansión . . . . . . . . . . . . . . . . . 105
Pautas para la instalación de tarjetas
de expansión . . . . . . . . . . . . . . . . . . . 105
Instalación de una tarjeta de expansión . . . . . 107
Extracción de una tarjeta de expansión . . . . . 108
Tarjetas verticales de expansión . . . . . . . . . . . 109
Extracción de una tarjeta vertical
de expansión . . . . . . . . . . . . . . . . . . . 109
Colocación de una tarjeta vertical
de expansión . . . . . . . . . . . . . . . . . . . 111
Módulo SD interno . . . . . . . . . . . . . . . . . . . 111
Instalación del módulo SD interno . . . . . . . . 111
Extracción de la tarjeta del módulo
SD interno. . . . . . . . . . . . . . . . . . . . . 113
Tarjeta flash SD interna . . . . . . . . . . . . . . . . 113
Instalación de una tarjeta flash SD interna. . . . 114
Extracción de una tarjeta flash SD interna . . . . 114
Memoria USB interna . . . . . . . . . . . . . . . . . 115
Cable USB interno . . . . . . . . . . . . . . . . . . . 116
Extracción del cable USB interno . . . . . . . . 116
Instalación del cable USB interno . . . . . . . . 117
Tarjeta multimedia VFlash . . . . . . . . . . . . . . . 117
Instalación de una tarjeta multimedia VFlash. . . . . 117
Extracción de una tarjeta multimedia VFlash . . . . . 118

Contenido 7
Tarjeta iDRAC6 Enterprise (opcional) . . . . . . . . . . 118
Instalación de una tarjeta iDRAC6 Enterprise . . . 118
Extracción de una tarjeta iDRAC6 Enterprise . . . 119
Llave de hardware NIC . . . . . . . . . . . . . . . . . 120
Ventiladores de refrigeración . . . . . . . . . . . . . . 121
Desmontaje de un ventilador de refrigeración . . . . 122
Colocación de un ventilador de refrigeración . . . . 123
Extracción del ensamblaje del ventilador . . . . . 124
Colocación del ensamblaje del ventilador . . . . . 126
Extracción de la guía del ventilador
de plástico . . . . . . . . . . . . . . . . . . . . . 126
Colocación de la guía del ventilador
de plástico . . . . . . . . . . . . . . . . . . . . . 126
Unidad óptica . . . . . . . . . . . . . . . . . . . . . . 127
Extracción de una unidad óptica . . . . . . . . . . 127
Instalación de una unidad óptica. . . . . . . . . . 128
Tarjeta controladora de almacenamiento integrada . . . 129
Extracción de la tarjeta controladora
de almacenamiento integrada . . . . . . . . . . . 129
Instalación de la tarjeta controladora
de almacenamiento integrada . . . . . . . . . . . 130
Batería RAID . . . . . . . . . . . . . . . . . . . . . . . 133
Extracción de la batería RAID . . . . . . . . . . . 133
Instalación de la batería RAID . . . . . . . . . . . 133
Extracción del cable de batería PERC 6/I . . . . . 134
Colocación del cable de batería PERC 6/I . . . . . 134
Memoria del sistema . . . . . . . . . . . . . . . . . . 135
Pautas generales para la instalación de módulos
de memoria . . . . . . . . . . . . . . . . . . . . . 135
Pautas específicas para los modos . . . . . . . . 136

8Contenido
Instalación de módulos de memoria . . . . . . . 140
Extracción de módulos de memoria . . . . . . . 142
Procesadores. . . . . . . . . . . . . . . . . . . . . . 143
Extracción de un procesador . . . . . . . . . . . 143
Instalación de un procesador . . . . . . . . . . 146
Batería del sistema . . . . . . . . . . . . . . . . . . 147
Sustitución de la batería del sistema. . . . . . . 147
Ensamblaje del panel de control (procedimiento
exclusivo para el servicio técnico) . . . . . . . . . . 149
Extracción del módulo de visualización del panel
de control . . . . . . . . . . . . . . . . . . . . . 149
Instalación del módulo de visualización del panel
de control . . . . . . . . . . . . . . . . . . . . . 151
Extracción de la placa del panel de control . . . . . 151
Instalación de la placa del panel de control . . . . . 152
Plano posterior SAS (procedimiento exclusivo para
el servicio técnico) . . . . . . . . . . . . . . . . . . 152
Extracción del plano posterior SAS . . . . . . . 152
Instalación de un plano posterior SAS . . . . . . 155
Placa base (procedimiento exclusivo para
el servicio técnico) . . . . . . . . . . . . . . . . . . 155
Extracción de la placa base . . . . . . . . . . . 155
Instalación de la placa base . . . . . . . . . . . 157
4 Solución de problemas del sistema . . . 161
Seguridad para el usuario y el sistema . . . . . . . . 161
Solución de problemas de inicio del sistema. . . . . 161
Solución de problemas de las
conexiones externas. . . . . . . . . . . . . . . . . . 162

Contenido 9
Solución de problemas del subsistema de vídeo. . . . 162
Solución de problemas de los dispositivos USB . . . . 162
Solución de problemas de un dispositivo
de E/S serie . . . . . . . . . . . . . . . . . . . . . . . 163
Solución de problemas de una NIC . . . . . . . . . . . 164
Solución de problemas en caso de que
se moje el sistema . . . . . . . . . . . . . . . . . . . . 165
Solución de problemas en caso de que
se dañe el sistema . . . . . . . . . . . . . . . . . . . . 166
Solución de problemas de la batería del sistema . . . 167
Solución de problemas de las fuentes
de alimentación . . . . . . . . . . . . . . . . . . . . . 167
Solución de problemas de refrigeración del sistema . . . 168
Solución de problemas de los ventiladores . . . . . . 169
Solución de problemas de la memoria del sistema . . . . 170
Solución de problemas de una tarjeta SD interna . . . 171
Solución de problemas de una memoria
USB interna . . . . . . . . . . . . . . . . . . . . . . . 173
Solución de problemas de una unidad óptica . . . . . 174
Solución de problemas de las unidades
de disco duro. . . . . . . . . . . . . . . . . . . . . . . 175
Solución de problemas de una controladora SAS . . . 176
Solución de problemas de una unidad
de cinta externa . . . . . . . . . . . . . . . . . . . . . 178
Solución de problemas de tarjetas de expansión. . . . . 179
Solución de problemas de los procesadores . . . . . . 180

10 Contenido
5 Ejecución de los diagnósticos
del sistema . . . . . . . . . . . . . . . . . . . . . . 183
Uso de Dell™ PowerEdge™ Diagnostics . . . . . . . 183
Características de los diagnósticos del sistema . . . 183
Cuándo deben utilizarse los diagnósticos
del sistema . . . . . . . . . . . . . . . . . . . . . . . 184
Ejecución de los diagnósticos del sistema . . . . . . 184
Opciones de prueba de diagnóstico del sistema . . . 185
Uso de las opciones de prueba personalizada . . . . 185
Selección de dispositivos para las pruebas . . . . . 185
Selección de opciones de diagnóstico . . . . . . 186
Visualización de información y resultados . . . . 186
6 Puentes y conectores . . . . . . . . . . . . . . 187
Puentes de la placa base . . . . . . . . . . . . . . . 187
Deshabilitación de una contraseña olvidada . . . . . 187
Conectores de la placa base. . . . . . . . . . . . . . 189
7 Obtención de ayuda. . . . . . . . . . . . . . . . 193
Cómo ponerse en contacto con Dell. . . . . . . . . . 193
Glosario . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
Índice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 205

Información sobre el sistema 11
Información sobre el sistema
Acceso a las características del sistema
durante el inicio
Las siguientes pulsaciones de tecla proporcionan acceso a las características
del sistema durante el inicio.
Pulsación
de tecla
Descripción
<F2> Abre el programa de configuración del sistema. Consulte “Uso del
programa de configuración del sistema y de UEFI Boot Manager”.
<F10> Abre System Services, desde donde se puede acceder a Unified Server
Configurator para ejecutar utilidades como los diagnósticos del sistema.
Consulte la documentación del usuario de Unified Server Configurator
para obtener más información.
<F11> Con el modo de inicio establecido en BIOS: abre BIOS Boot Manager,
que permite seleccionar un dispositivo de inicio.
Con el modo de inicio establecido en UEFI: abre UEFI Boot Manager,
que permite administrar las opciones de inicio del sistema.
<F12> Abre el modo de inicio PXE (si se ha activado en el programa de
configuración del sistema).
<Ctrl<E> Abre la utilidad de configuración de iDRAC6, que permite acceder
al registro de eventos del sistema (SEL) y configurar el acceso remoto
al sistema.
<Ctrl<C> Abre la utilidad de configuración SAS. Para obtener más información,
consulte la documentación adaptador SAS.
<Ctrl<R> Abre la utilidad de configuración de PERC. Para obtener más
información, consulte la documentación de la tarjeta PERC.
<Ctrl<S> Abre la utilidad de configuración de las opciones de NIC para el inicio
PXE. Para obtener más información, consulte la documentación de la
NIC incorporada.

12 Información sobre el sistema
Componentes e indicadores del panel frontal
Ilustración 1-1. Componentes y funciones del panel frontal
Elemento Indicador, botón
o conector
Icono Descripción
1Indicadorde
encendido, botón
de encendido
El indicador de encendido se
ilumina cuando el sistema recibe
alimentación.
El botón de encendido controla la salida
de la fuente de alimentación de CC al
sistema. Cuando el embellecedor del
sistema está instalado, no puede
utilizarse el botón de encendido.
NOTA: Al encender el sistema, el
monitor de vídeo puede tardar hasta
25 segundos en mostrar una imagen,
según la cantidad de memoria instalada
en el sistema.
NOTA: En los sistemas operativos
compatibles con ACPI, si se apaga el
sistema con el botón de encendido, el
sistema realiza un apagado ordenado
antes de que éste deje de recibir
alimentación.
NOTA: Para forzar un apagado,
mantenga presionado el botón de
encendido durante cinco segundos.
12345 7
8
9
10
6

Información sobre el sistema 13
2 Botón NMI Se utiliza para solucionar problemas de
software y errores de controladores de
dispositivo en determinados sistemas
operativos. Para presionar este botón,
puede utilizarse el extremo de un clip
sujetapapeles.
Utilice este botón sólo cuando el
personal de asistencia cualificado o la
documentación del sistema operativo
se lo indiquen.
3 Conectores USB (2) Conectan al sistema dispositivos USB.
Los puertos son compatibles con
USB 2.0.
4 Conector de vídeo Conecta un monitor al sistema.
5 Botones del menú
del LCD Permite desplazarse por el menú del LCD del panel de control.
6 Panel LCD Muestra la ID del sistema, la
información sobre el estado y los
mensajes de error del sistema.
La pantalla LCD se ilumina con una
luz azul durante el funcionamiento
normal del sistema. La pantalla LCD
se ilumina en ámbar cuando el sistema
requiere atención y el panel LCD
muestra un código de error seguido de
un texto descriptivo.
NOTA: Si el sistema está conectado a
una fuente de alimentación de CA y se
detecta un error, la pantalla LCD se
iluminará en ámbar independientemente
de si el sistema se ha encendido o no.
Elemento Indicador, botón
o conector
Icono Descripción

14 Información sobre el sistema
Componentes del panel LCD
El panel LCD del sistema proporciona información sobre el sistema y
mensajes de estado para indicar si el sistema funciona correctamente o si
necesita atención. Consulte “Mensajes de estado de la pantalla LCD” para
obtener información sobre códigos de estado específicos.
7Botónde
identificación
del sistema
Los botones de identificación situados
en los paneles frontal y posterior
pueden utilizarse para localizar un
sistema concreto dentro de un rack.
Cuando se presiona uno de estos
botones, el panel LCD de la parte
frontal y el indicador de estado del
sistema del panel posterior del chasis
parpadearán con una luz azul hasta
que se vuelva a presionar uno de los
botones.
8 Unidades de disco
duro (6) Hasta seis unidades de disco duro de 2,5 pulgadas
9Unidadóptica
(opcional) Una unidad reducida opcional SATA de DVD o una unidad de DVD+RW.
NOTA: Los dispositivos de DVD son sólo
de datos.
10 Panel de
identificación
del sistema
Un panel extraíble para la información
del sistema que incluye la etiqueta de
servicio rápido, la dirección MAC de
la NIC incorporada y la dirección
MAC de la tarjeta iDRAC6 Enterprise.
Se proporciona espacio para una
etiqueta más.
Elemento Indicador, botón
o conector
Icono Descripción

Información sobre el sistema 15
La pantalla LCD se ilumina con el fondo de color azul para indicar una
condición normal de funcionamiento y de color ámbar para indicar una
condición de error. Cuando el sistema se encuentra en modo de espera,
la luz de fondo de la pantalla LCD se apaga después de cinco minutos de
inactividad y se puede encender presionando el botón de selección del panel
LCD. La luz de fondo de la pantalla LCD permanecerá apagada si se
selecciona la opción “No Message” (Sin mensajes) mediante iDRAC6, el
panel LCD u otra herramienta.
Ilustración 1-2. Componentes del panel LCD
Elemento Botones Descripción
1 Izquierdo Desplaza el cursor una posición hacia atrás.
2 Seleccionar Selecciona el elemento de menú resaltado por el cursor.
3 Derecho Desplaza el cursor una posición hacia delante.
Durante el desplazamiento por los mensajes:
• Presione una vez para aumentar la velocidad de
desplazamiento.
• Presione de nuevo para detenerlo.
• Presione de nuevo para restablecer el desplazamiento
predeterminado.
• Presione de nuevo para repetir el ciclo.
4 ID del sistema Activa y desactiva el modo de ID del sistema.
Presione rápidamente para activar y desactivar el modo
de ID del sistema. Si el sistema se cuelga durante la
POST, mantenga presionado el botón de ID del
sistema durante más de cinco segundos para abrir el
modo de progreso del BIOS.
124
3

16 Información sobre el sistema
Pantalla de inicio
La pantalla de inicio muestra la información del sistema configurable por el
usuario. Esta pantalla aparece durante el funcionamiento normal del sistema
cuando no hay ningún mensaje de estado ni se ha producido ningún error.
Cuando el sistema se encuentra en modo de espera, la luz de fondo del panel
LCD se apagará después de cinco minutos de inactividad si no hay ningún
mensaje de error. Presione uno de los botones de navegación (Seleccionar,
Izquierdo o Derecho) para ver la pantalla de inicio.
Para ir a la pantalla de inicio desde otro menú, seleccione la flecha hacia arriba
hasta que aparezca el icono de inicio y, a continuación, selecciónelo.
Menú Setup
Opción Descripción
DRAC
Seleccione DHCP o Static IP (IP estática) para
configurar el modo de red. Si se selecciona
Static IP
(IP estática), los campos disponibles son:
IP , Subnet
(
Sub [Subred]) y Gateway ( Gtw [Puerta de enlace]).
Seleccione
Setup DNS (Configurar DNS) para habilitar
DNS y ver las direcciones de dominio. Dispone de dos
entradas DNS separadas.
Set error (Establecer error) Seleccione SEL para mostrar los mensajes de error en la
pantalla LCD en un formato que coincida con la
descripción del IPMI en el registro SEL. Esto puede
resultar útil cuando se intenta que un mensaje LCD
coincida con una entrada SEL.
Seleccione
Simple para que los mensajes de error de la
pantalla LCD aparezcan con una descripción más
sencilla. Consulte “Mensajes de estado de la pantalla
LCD” para ver una lista de los mensajes con este formato.
Set home (Establecer inicio)
Seleccione la información predeterminada que
aparecerá en la pantalla de inicio de LCD. Consulte
“Menú View” para ver las opciones y los elementos de
opción que se pueden seleccionar para que aparezcan
de forma predeterminada en la pantalla de inicio.

Información sobre el sistema 17
Menú View
Opción Descripción
DRAC IP (IP de la IDRAC) Muestra las direcciones IPv4 o IPv6 de la iDRAC6.
Estas direcciones incluyen las DNS (Primary [Principal]
y Secondary [Secundaria]), Gateway (Puerta de enlace),
IP y Subnet (Subred) (IPv6 no tiene subred).
MAC Muestra las direcciones MAC para DRAC, iSCSIn
oNETn.
Name (Nombre) Muestra el nombre del Host, Model (Modelo) o
User String (Cadena de usuario) del sistema.
Number (Número) Muestra la utilidad Asset tag o Service tag del sistema.
Power (Alimentación) Muestra la salida de alimentación del sistema en BTU/h
o vatios. El formato de presentación se puede configurar
en el submenú “Set home” (Establecer inicio) del menú
Setup (Configurar). Consulte “Menú Setup”.
Temperature
(Temperatura)
Muestra la temperatura del sistema en grados Celsius o
Fahrenheit. El formato de presentación se puede
configurar en el submenú “Set home” (Establecer inicio)
del menú Setup (Configurar). Consulte “Menú Setup”.

18 Información sobre el sistema
Patrones de los indicadores de la unidad de
disco duro para RAID
Ilustración 1-3. Indicadores de la unidad de disco duro
1 Indicador de actividad de la unidad
(verde)
2 Indicador de estado de la unidad
(verde y ámbar)
12

Información sobre el sistema 19
Patrón de los indicadores de
estado de la unidad (sólo RAID)
Descripción
Parpadea en verde dos veces
por segundo. Identificación de la unidad/preparación para la extracción
Apagado Unidad lista para la inserción o extracción
NOTA: El indicador de estado de la unidad
permanece apagado hasta que se inicializan todas las
unidades de disco duro una vez que el sistema recibe
alimentación. Durante este tiempo, las unidades no
están listas para la inserción ni la extracción.
Parpadea en verde, en ámbar
y se apaga Error previsto de la unidad
Parpadea en ámbar cuatro veces
por segundo Error de la unidad
Parpadea en verde lentamente Regeneración de la unidad
Luz verde fija Unidad en línea

20 Información sobre el sistema
Componentes e indicadores del panel posterior
En la ilustración 1-4 se muestran los controles, los indicadores y los
conectores ubicados en el panel posterior del sistema.
Ilustración 1-4. Componentes e indicadores del panel posterior
Elemento Indicador, botón o
conector
Icono Descripción
1PuertoiDRAC6
Enterprise (opcional) Puerto de administración dedicado para la tarjeta iDRAC6 Enterprise
opcional.
2 Ranura para tarjetas
multimedia VFlash
(opcional)
Conecta una tarjeta de memoria SD
externa para la tarjeta iDRAC6
Enterprise opcional.
3 Conector serie Conecta un dispositivo serie al
sistema.
4 Ranura PCIe 1 Ranura de expansión PCI Express
(segunda generación) con un ancho
de x8 (altura completa, media
longitud)
5 Conector de vídeo Conecta una pantalla VGA
al sistema.
6 Conectores USB (2) Conectan al sistema dispositivos
USB. Los puertos son compatibles
con USB 2.0.
7 Ranura PCIe 2 Ranura de expansión PCIe Gen2 con
un ancho de x8 (altura completa,
media longitud)
8ConectoresEthernet
(4) Conectores NIC 10/100/1000 incorporados.
2
13456 8 910 11 12 13
7
