Delta DVP01PU-S User manual

DVP-0150730-01
20230616

Warning
EN  DVP01PU-S is an OPEN-TYPE device. It should be installed in a control cabinet free of airborne dust, humidity,
electric shock and vibration. To prevent non-maintenance staff from operating DVP01PU-S, or to prevent an
accident from damaging DVP01PU-S, the control cabinet in which DVP01PU-S is installed should be equipped
with a safeguard. For example, the control cabinet in which DVP01PU-S is installed can be unlocked with a
special tool or key.
EN
 DO NOT connect AC power to any of I/O terminals, otherwise serious damage may occur. Please check all wiring
again before DVP01PU-S is powered up. After DVP01PU-S is disconnected, Do NOT touch any terminals in a
minute. Make sure that the ground terminal on DVP01PU-S is correctly grounded in order to prevent
electromagnetic interference.
FR
 DVP01PU-S est un module OUVERT. Il doit être installé que dans une enceinte protectrice (boitier, armoire, etc.)
saine, dépourvue de poussière, d’humidité, de vibrations et hors d’atteinte des chocs électriques. La protection
doit éviter que les personnes non habilitées à la maintenance puissent accéder à l’appareil (par exemple, une clé
ou un outil doivent être nécessaire pour ouvrir a protection).
FR
 Ne pas appliquer la tension secteur sur les bornes d’entrées/Sorties, ou l’appareil DVP01PU-S pourra être
endommagé. Merci de vérifier encore une fois le câblage avant la mise sous tension du DVP01PU-S. Lors de la
déconnection de l’appareil, ne pas toucher les connecteurs dans la minute suivante. Vérifier que la terre est bien
reliée au connecteur de terre afin d’éviter toute interférence électromagnétique.
Introduction
Model Explanation & Peripherals
DVP01PU-S (positioning unit) is mainly applied to the speed/position control of step/servo driven system. The maximum
output pulse can be up to 200 kPPS, and built-in various route control modes. The DVP-PLC SX/SX2/SX3/SV2/SV3 series
can read/write DVP01PU-S via FROM/TO instrucitons. There are 49 CRs (Control Register) with 16-bit for each register in
DVP01PU-S. The 32-bits data is composed of 2 continuous CR number.
Product Profile & Outline (LED Indicator and Terminal Block)
〈
RP
FP
CLR
〈
〈
〈
〈
DVP-01PU
START
PG0
A
B
LSN
LSP
DOG
STO P
ERROR
L.V
ss
POWER
3.0090.00
3.00
25.20 60.00 3.40
1
2
3
14
4
5
6
8
10
3
7
9
12
11
13
15
16
Unit: mm
Upper Row Lower Row
S/S
A-
START
B+
STOP
B-
DOG
CLR+
LSP
CLR-
LSN
FP+
PG0+
FP-
PG0-
RP+
A+
RP-
1. Status Indicator (Power, LV and ERROR)
2. Model name
3. DIN rail clip
4. Terminal
5. Terminal indicator
6. Mounting hole
7. Nameplate
8. Extension port to connect extension module
9. Extension unit/module clip
10. DIN rail track (35mm)
11. RS-485 communication port
12. Clip for combining extension modules
13. Power input
14. Extension port to connect extension module
15. Upper row terminals
16. Lower row terminals
LED Display
POWER
: Power indicator, +5V internal power
START
: Start input
LV
: Low voltage indicator
STOP
: Stop input
lit when external input power is lower than 19.5V
DOG
: DOG (near point signal) input
ERROR
: Error indicator (ON/OFF blinking).
FP
: CW pulse output
It will blink when CR#39 is not 0.
RP
: CCW pulse output
LSP
: Right limit input indicator
ΦA
: A-phase input of manual pulse generator
LSN
: Left limit input indicator
ΦB
: B-phase input of manual pulse generator
PG0
: Zero signal input indicator
CLR
: Output clear signal
ENGLISH

Input/Output Terminal
Description
Terminal name
Content
Response
Power supply +24V, 0V
Power input/24V DC (-15 ~ +20%)
Current consumption 70±10mA; Startup peak current 1.3 A
-
Description
Terminal name
Content
Response
Input
START
Start input terminal
4ms/12ms
STOP
Stop input terminal
4ms
LSP/LSN
Limit Stroke of right/left limit
1ms
ΦA+, ΦA-
A-phase terminal (+, -) of manual pulse generator input (line driver input)
200kHz
ΦB+, ΦB-
B-phase terminal (+, -) of manual pulse generator input (line driver input)
200kHz
PG0+, PG0-
Zero signal input terminal +, - (line driver input)
4ms
DOG
Offers two different functions depending on operation mode.
(1) It is near-point signal in zero return mode.
(2) It is start signal on interrupt 1st or interrupt 2nd speed mode.
1ms
S/S
Signal common terminal of these Inputs (START, STOP, DOG, LSP, LSN)
-
Output
CLR+, CLR-
Clear signal (clear signal of internal error counter for Servo drive)
4ms
FP+, FP-
FP/RP mode: CW pulse output I/O mode: Output pulse
AB-phase mode: A-phase output
200kHz
RP+, RP-
FP/RP mode: CCW pulse output I/O mode: direction output
AB-phase mode: B-phase output
200kHz

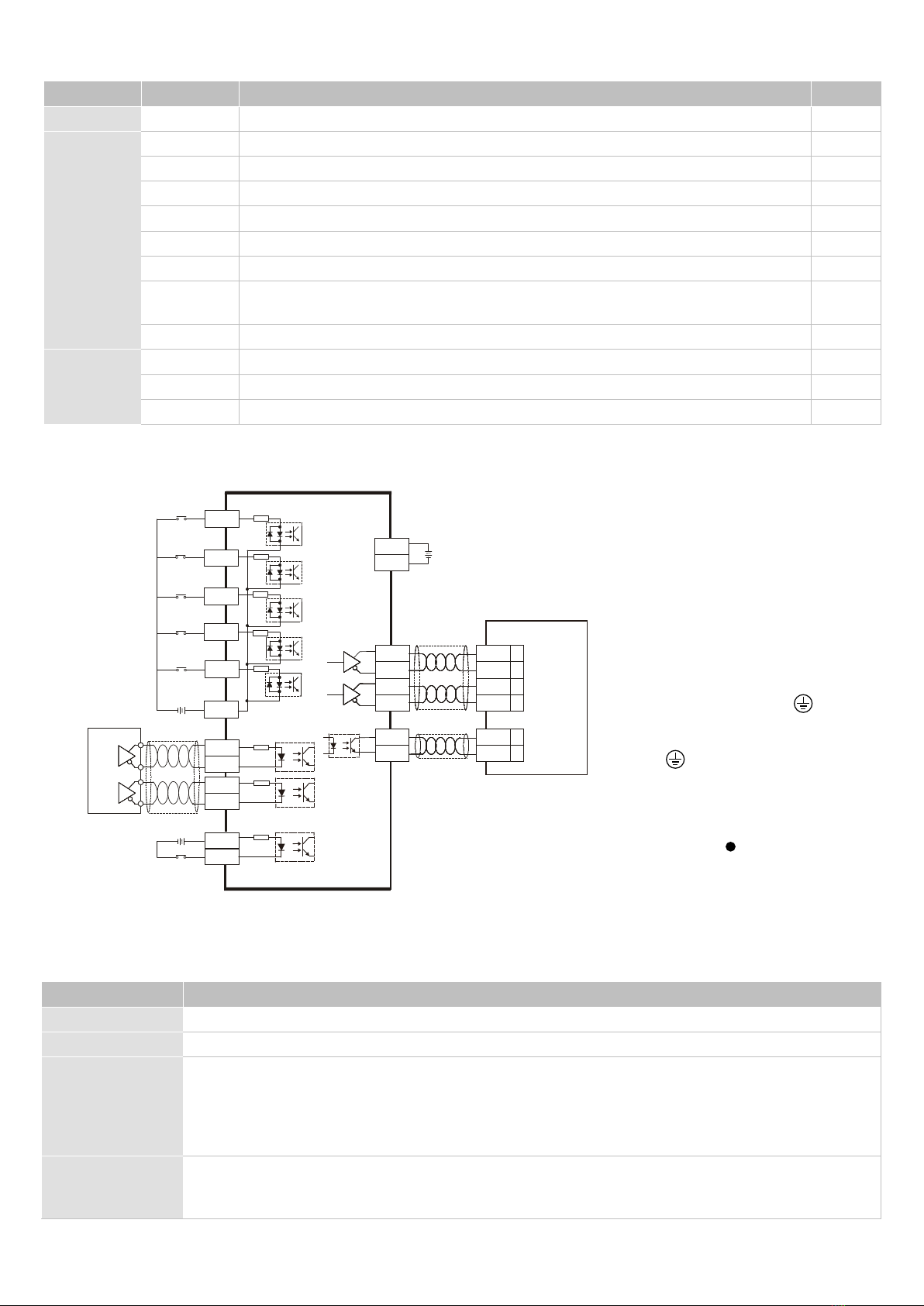

Input/Output Circuit
CL R+
C LR-
10
44
GN D
DI2
S S/
+2 4V
PG0-
A+
A-
B-
B+
PG0+
24V
0V
FP +
FP -
RP +
RP -
A phase-
B phase-
ASD A-A2 Series
36
43
41
37
/P LS
PLS
/S IGN
SIG N
STA RT
ST OP
LSP
LSN
DO G
5-24VDC
5-24VDC
MP G pulse
De lta Ser vo
Shielde d cab le
1. Please use 22-16AWG (1.5mm)
wiring (either single or multiple core)
for I/O wiring terminals. PLC
terminal screws should be tightened
to 1.90kg-cm (1.65lb-in). Use
copper conductors only, 60/75oC.
2. DO NOT arrange the wiring of I/O
signal wires or power supply in the
same wiring duct.
3. Make sure the terminals of
power module and DVP01PU-S are
properly grounded or connected to
the cover of power distribution
cabinet.
4. DO NOT wire to null terminal .
5. Use only 60/75°C copper conductors.
Specifications
Functions
Item
Content
Power supply
24V DC (-15% ~ +20%); Current consumption 70±10mA; Startup peak current 1.3 A
Max. number of
connected axes
8 units; (PLC MPU can connect up to 8 extension modules without occupying any I/O)
Distance
instruction
Distance value is set by CR
1. Setting range: -2,147,483,648 ~ +2,147,483,647; 2. Selectable unit: um, mdeg, 10-4 inch, Pulse;
3. Selectable rate: 10
0
, 10
1
, 10
2
, 10
3
; 4. Selectable position: absolute and relative position instruction
Speed
instruction
Speed value is set by CR
1. Setting range: -2,147,483,648 ~ +2,147,483,647 (conversion value of 10 ~ 200 kPPS pulse)
2. Selectable unit: pulse/s, cm/min, 10deg/min, inch/min
External output
Photo coupler is for insulation and there are LED indications for all output/input signals
Outputs: FP and RP (line driver output 5V)
Output: CLR is the type of NPN open collector transistor output (5 ~ 24V DC, less than 20mA)

Item
Content
External input
Photo coupler is for insulation and there are LED indications for all output/input signals.
Input point: START, STOP, LSP, LSN, DOG(contact or open collector transistor, 24V DC±10%, 5±1mA)
Inputs: ΦA, ΦB (line driver or open collector transistor, 5 ~ 24V DC, 6 ~15mA)
Input: PG0 (line driver or open collector transistor, 5 ~ 24V DC, 6 ~ 15mA)
Pulse output
format
Three selectable modes: Pulse/Dir, FP (CW)/RP (CCW), A/B (all modes are line driver output).
Position
program & data
transmission
CR data can be read/write via FROM/TO intruction of PLC MPU. The 32-bit data is composed of 2
continuous CR number. The range of 16-bit CR is CR#0 ~ CR#48.
Connect to
DVP-PLC
series
Modules are numbered from 0 ~ 7 with 0 closet and 7 farthest to the MPU. Up to 8 modules can be
connected without occupying any digital I/O.
Others
Environmental specifications
Operation
/Storage
1. Operation: 0°C~ 55°C (Temperature), 5 ~ 95% (Humidity), pollution degree 2
2. Storage: -25°C~ 70°C (Temperature), 5 ~ 95%
（
Humidity
）
Vibration /Shock
immunity
Standard: IEC 61131-2, IEC 68-2-6 (TEST Fc)/IEC 61131-2 & IEC 68-2-27 (TEST Ea)
Approvals
CR (Control Register)
CR No.
Content Setting Range
HM LW
Address
Latched
Attribute
#0
H’4190
○
R
Model No.
System setting, Read-only (The model number of DVP01PU-S is H’0110.)
#2 #1 H’4191
○
R/W Pulse rate (A)
Range: 1 ~ +2,147,483,647 PPS/REV, factory setting: 2,000
Pulse/Revolution (PLS/REV)
#4
#3
H’4193
○
R/W
Feed rate (B)
Range: 1 ~ +2,147,483,647 unit/REV, factory setting: 1,000 (unit*1/REV)
#5 H’4195
○
R/W
Parameter
setting
Factory setting:
H’0000
b15
b14
b13
b12
b11
b10
b9
b8
b7
b6
b5
b4
b3
b2
b1
b0
STOP
input polarity
START input polarity
START response time
Acceleration curve options
DOG
polarity
DOG trigger time
Pulse direction
Zero return direction
LSN input polarity
LSP input polarity
Pulse output format
Position rate setting
Unit setting
#7 #6 H’4196
○
R/W
Maximum
speed Vmax
Range: 0 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS) *2
Factory setting: 200,000 unit*1
#9 #8 H’4198
○
R/W
Bias speed
Vbias
Range: 0 ~ +2,147,483,647 unit*1 (0 ~ 200 kPPS pulse transfer value) *2
Factory setting: 0 unit*1
#11 #10 H’419A
○
R/W
JOG speed
VJOG
Range: 0 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS pulse transfer value) *2
Factory setting: 5,000 unit*1
#13 #12 H’419C
○
R/W
Zero return
speed VRT
Range: 0 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS pulse transfer value) *2
Factory setting: 50,000 unit*1
#15 #14 H’419E
○
R/W
Zero return
deceleration
speed VCR
Range: 0 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS pulse transfer value) *2
Factory setting: 1,000 unit*1
#16 H’41A0
○
R/W
The number of
PG0 in zero
return mode N
Range: 0 ~ +32,767 PLS
Factory setting: 0 PLS
#17 H’41A1
○
R/W
The number of
pulse in zero
return mode P
Range: -32,768 ~ +32,767 PLS
Factory setting: 0 PLS
#18 H’41A2
○
R/W
Zero return
mode H Mode
b0: zero return mode,
b1: detect DOG falling-edge in zero return mode
#20 #19 H’41A3
○
R/W
Zero point
setting (HP)
Range: 0 ~
±
999,999 unit*1
Factory setting: 0 unit*1

CR No.
Content Setting Range
HM LW
Address
Latched
Attribute
#21 H’41A5
○
R/W
Acceleration
time Tacc
Range: 10 ~ +32,767 ms
Factory setting: 100 ms
#22 H’41A6
○
R/W Deceleration time
Tdec
Range: 10 ~ +32,767 ms；factory setting: 100 ms
#24 #23 H’41A7 ╳ R/W
Target
position (I) P(I)
Range: -2,147,483,648 ~ +2,147,483,647 unit*1 (-2,147,483,648 ~
+2,147,483,647 pulse transfer value) *2; factory setting: 0 unit*1
#26 #25 H’41A9 ╳ R/W
Running
speed (I) V(I)
Range: -2,147,483,648 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS pulse
transfer value) *2; factory setting: 1,000 unit*1
#28 #27 H’41AB ╳ R/W
Target
position (II)
P(II)
Range: -2,147,483,648 ~ +2,147,483,647 unit*1 (-2,147,483,648 ~
+2,147,483,647 pulse transfer value) *2, factory setting: 0 unit*1
#30 #29 H’41AD ╳ R/W
Running
speed (II) V(II)
Range: 0 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS pulse transfer value) *2
Factory setting: 2,000 unit*1
#31 H’41AF ╳ R/W
Running
instruction
factory setting:
H’0000
b15
b14
b13
b12
b11
b10
b9
b8
b7
b6
b5
b4
b3
b2
b1
b0
- -
CLR output (On/Off)
CLR signal output mode
-
Current position = 0
-
Software START
ABS/REL Coordinate
Zero return start
JOG
-
JOG+
CCW pulse STOP
CW pulse STOP
Software STOP
Error reset
#32 H’41B0 ╳ R/W
Work mode
Factory setting:
H’0001
b15
b14
b13
b12
b11~b9
b8
b7
b6
b5
b4
b3
b2
b1
b0
- -
Current position: C
R34, 33; current
speed: CR36, 35; display unit: 0

pulse, 1
unit
Return to
factory setting
MASK setting
LSP/LSN stop mode
Manual pulse generator range limitation
STOP mode
Manual pulse generator input operation
Variable speed operation mode start
Interrupt 2
nd-
speed position mode start
2nd-
speed position mode start
Interrupt 1
st-
speed position mode start
1st-
speed position mode start
#34 #33 H’41B1 ╳ R/W
Current position
CP (PLS)
Range display: -2,147,483,648 ~ +2,147,483,647 PLS
Factory setting: 0 PLS
#36 #35 H’41B3 ╳ R
Current speed
CS (PPS)
Range display: 0 ~ +2,147,483,647 PPS
Factory setting: 0 PPS
#37 H’41B5 ╳ R/W
Communication
address and
Baud rate
setting
RS-485 communication address setting: setting range 01 ~ 254
Factory setting: K1. Baud rate setting: 4,800, 9,600, 19,200, 38,400, 57,600,
and 115,200 bps. ASCII mode data format is 7Bit, even bit and 1 stop bit (7 E
1). RTU mode data format is 8Bit, even bit and 1 stop bit (8 E 1)
b0: 4,800 bps (bit/sec.), b1: 9,600 bps (bit/sec.) (factory setting)
b2: 19,200 bps (bit/sec.), b3: 38,400 bps (bit/sec.)
b4: 57,600 bps (bit/sec.), b5: 115,200 bps (bit/sec.)
b6: reserved, b7: 0 for RTU, 1 for ASCII mode,
b8 ~ b15: communication address
#38 H’41B6
○
R/W
Execution
status
factory setting:
H’XXXX
b15
b14
b13
b12
b11
b10
b9
b8
b7
b6
b5
b4
b3
b2
b1
b0
- - - - -
MPG input downward
MPG input upward
-
Route paused indication
Position completed
indication
Error occurred flag
CP value overflow
Zero return is done
CCW pulse is outputting
CW pulse is outputting
Status indication
#39 H’41B7 ╳ R Error code
Please refer to “Error Code & Troubleshooting” for detail.
Factory setting: H’0000

CR No.
Content Setting Range
HM LW
Address
Latched
Attribute
#40 H’41B8 ╳ R/W
Electronic
gearing number
of MPG input
Please refer to the following explanation
Factory setting: H’1
#41 H’41B9 ╳ R/W
Electronic
gearing
denominator of
MPG input
Please refer to the following explanation
Factory setting: H’1
#43 #42 H’41BA ╳ R/W
Input frequency
of manual
pulse generator
The input frequency of manual pulse generator
Factory setting: 0
#45 #44 H’41BC ╳ R/W
Accumulated
pulse input no.
of manual
pulse generator
The count value of CW manual pulse input is “ +” symbol, on the contrary, the
CCW manual pulse input is “-“symbol. And the count value is nothing to do
with the ratio setting of manual electronic gearing (CR#40, #41). Factory
setting: 0.
#46 H’41BE ╳ R/W
Response
speed of
manual pulse
generator
Value
Response speed
When response speed setting is faster, the
instructions of pulse output and manual
pulse generator input will be more
synchronous. When
response speed setting
is slower, the instruction of pulse output is
slower than the instruction of manual pulse
generator input. Factory setting: 5
≧
5
4ms (factory setting)
4 32ms
3
108ms
2
256ms
1 or 0
500ms
#47 H’41BF ╳ R Terminal status
bit # Status Description
b0
START input
When START input is On, b0 is On.
b1
STOP input
When STOP input is On, b1 is On.
b2
DOG input
When DOG input is On, b2 is On.
b3
PG0 input When PG0 input is On, b3 is On.
b4
LSP input
When LSP input is On, b4 is On.
b5
LSN input
When LSN input is On, b5 is On.
b6
A phase input
When A phase input is On, b6 is On.
b7
B phase input When B phase input is On, b7 is On.
b8
CLR output When CLR output is On, b8 is On.
#48
H’41C0
○
R
System version
System version is in hexadecimal. e.g. software V1.00 is for H’0100.
*1: Unit setting varies based on b0 and b1 setting of CR#5.
*2: Use max. Pulse output if upper limit is exceeded. Use min. pulse output if lower limit is exceeded.
※CR#0 ~ CR48: user can use the corresponding addresses H’4190 ~ 41C0 to read/write data via RS-485
communication.
1. Baud rate supportive: 4,800, 9,600, 38,400, 57,600, and 115,200 bps.
2. Modbus ASCII/RTU: ASCII mode is 7 bits, even bit and 1 stop bit (7, E, 1). RTU mode is 8 bits, even bit
and 1 stop bit (8, E, 1).
3. Function code: 03’H for read data from CR; 06’H for write one word in CR; 10’H for write many words in
CR. It indicates DVP01PU-S hardware malfunction or error parameter setting when error LED flashes.
ERR code is recorded in CR#39.
Error Code & Troubleshooting
Error code
Description
Error code
Description
H’0000
No error
H’0014
JOG speed (V
JOG
) setting error
H’0001
Target position (I) setting error
H’0020
CW pulse is forbidden
H’0002
Target address (II) setting error
H’0021
CCW pulse is forbidden
H’0010
Running speed (I) setting error
H’0030
Low voltage
H’0011
Running speed (II) setting error
H’0080
Hardware error in internal memory
H’0012 Zero return deceleration (VCR) setting error H’0081 Data write in error in internal memory
H’0013
Zero return (V
RT
) setting error

注意事項
本手冊主要提供 DVP01PU-S 定位模組安裝、配線回路及試機之參考，有關進一步的使用說明，請參考 DVP 系列模組手
冊。
請勿在上電時觸摸任何端子。實施配線，務必關閉電源。
本機為開放型 (Open Type) 機殼，因此使用者使用本機時，必須將之安裝於具防塵、防潮及免於電擊/衝擊意外之外殼
配線箱內。另必須具備保護措施 (如: 特殊之工具或鑰匙才可打開) 防止非維護人員操作或意外衝擊本體，造成危險及損
壞。
交流輸入電源不可連接於輸入/出信號端，否則將造成嚴重的損壞，請在上電之前再次確認電源配線。
產品簡介
說明及週邊裝置
DVP01PU-S 脈波產生單元主要可應用于步進或伺服驅動系統之速度或位置控制，最高 200 kPPS 脈波輸出，內建
多種行程控制模式。透過 DVP-PLC SX/SX2/SX3/SV2/SV3 系列主機程式以指令 FROM/TO 來讀寫模組內之資料，
模組內具有 49 個CR 暫存器，每個暫存器為 16 位。32 位元數值參數由兩個連續編號的 CR 所組成。
產品外觀與各部介紹（指示燈、端子台）
〈
RP
FP
CLR
〈
〈
〈
〈
DVP-01PU
START
PG0
A
B
LSN
LSP
DOG
STO P
ERROR
L.V
ss
POWER
3.0090.00
3.00
25.20 60.00 3.40
1
2
3
14
4
5
6
8
10
3
7
9
12
11
13
15
16
尺寸單位：mm
上排端子 下排端子
S/S A-
START B+
STOP B-
DOG
CLR+
LSP
CLR-
LSN
FP+
PG0+ FP-
PG0- RP+
A+ RP-
1. 電源、低電壓及運行指示燈 9. 擴充機/擴充模組固定扣
2. 機種型號 10. DIN 軌糟 (35mm)
3. DIN 軌固定扣 11. RS-485 通訊口
4. 端子 12. 擴展機/擴展模組固定槽
5. 端子指示燈 13. 電源輸入口
6. 擴充機/擴充模組定位孔 14. 擴充機/擴充模組連接口
7. 銘牌 15. 上排端子
8. 擴充機/擴充模組連接口 16. 下排端子
面板指示燈
POWER ：電源指示燈，內部 +5V 電源正常 START ：啟動輸入指示燈
LV ：低電壓指示燈，外部電源輸入小於 STOP ：停止輸入指示燈
19.5V，該指示燈亮 DOG ：近點信號輸入指示燈
ERROR ：錯誤指示燈（On/Off 閃爍），當 CR#39 FP ：正轉方向輸出指示燈
錯誤編號不為零時動作 RP ：反轉方向輸出指示燈
LSP ：右極限輸入指示燈 ΦA ：手搖輪 A相輸入指示燈
LSN ：左極限輸入指示燈 ΦB ：手搖輪 B相輸入指示燈
PG0 ：零點信號輸入指示燈 CLR ：清除信號輸出指示燈
繁體中文

輸入輸出端子信號
種類端子說明回應特性
電源輸入供應 +24V, 0V, 輸入電源， 24V DC (-15 ~ +20%)，消耗電流 70±10mA，開機電流 1.3 A -
輸入
START 啟動輸入 4ms/12ms
STOP 停止輸入 4ms
LSP/LSN 右極限輸入左極限輸入 1ms
ΦA+, ΦA- 手搖輪 A相輸入+, -（差動信號輸入） 200kHz
ΦB+, ΦB- 手搖輪 B相輸入+, -（差動信號輸入） 200kHz
PG0+, PG0- 零點信號輸入+, -（差動信號輸入） 4ms
DOG 依照運行模式不同有下列 2種變化：1.原點復歸時為近點信號。2.一段速或二段速
插入啟動信號 1ms
S/S 輸入點 (START, STOP, DOG, LSP, LSN) 信號共用端 -
輸出
CLR+, CLR- 清除信號（Servo 驅動器內部偏差計數器清除信號） 4ms
FP+, FP- 正/反轉模式：正轉方向脈波輸出；脈波/方向：脈波輸出端；AB 相模式：A相輸出 200kHz
RP+, RP-
正
/
反轉模式：反轉方向脈波輸出；脈波
/
方向：方向輸出端；
AB
相模式：
B
相輸出
200kHz
輸入/輸出回路配線
CLR+
CL R-
10
44G ND
DI2
S S/
+24V
PG 0-
A+
A-
B-
B+
P G0+
24V
0V
FP+
FP -
RP +
RP -
手搖輪脈波
隔離線
A相
B相
台達伺服驅動器
A SD A-A2系列
36
43
41
37
/P LS
PLS
/ SI GN
S IG N
S TAR T
ST OP
LS P
LS N
DO G
5-24V DC
5-24V DC
1. 輸出/入配線端請使用
22-16AWG (1.5mm) 單蕊祼線
或多蕊線。PLC 端子鏍絲扭力
為1.90 kg-cm (1.65lb-in)。
2. 在配線時請勿將輸入點信號線
與輸出點或電源等動力線置於
同一線糟內。
3. 請將電源模組之 端及
DVP01PU-S 定位控制模組之
端連接到系統接地點，再
將系統接點作第三種接地或接
到配電箱之機殼上。
4. 空端子 請勿配線。
5. 只能使用 60/75°C 的銅導線。
規格
功能規格
項目說明
電源輸入 24V DC (-15% ~ +20%)，消耗電流 70 ±10mA，開機電流 1.3 A
最大連接台(軸)數8 台（軸）；（不占任何 I/O 點數，主機所能連接特殊擴充機台數總和為 8台）
距離值
距離設定值由控制暫存器 (CR) 來設定，
1. 設定值：-2,147,483,648 ~ +2,147,483,647；
2. 單位可選擇：um, mdeg, 10-4 inch, Pulse；
3. 可選擇倍率：100, 101, 102, 103；
4. 可選擇絕對位置或相對移動量
速度值
速度設定值由控制暫存器 (CR) 來設定，
1. 設定值：-2,147,483,648 ~ +2,147,483,647 (10 ~ 200kPPS 的脈波轉換值)；
2. 單位可選擇：Pulse/s, cm/min, 10deg/min, inch/min

外部輸出點
全部採用光耦合作隔離，輸出/入信號皆附 LED 作為信號及致能的指示
輸出點：F P, R P 輸出差動驅動信號 5V
輸出點：CLR 為電晶體 NPN 開集極 5 ~ 24V DC, 20mA 以下
外部輸入點
全部採用光耦合作隔離，輸出/入信號皆附 LED 作為信號及致能的指示
輸入點：START, STOP, LSP, LSN, DOG 為接點或電晶體開集極 24V DC±10%, 5±1mA
輸入點：ΦA, ΦB 為差動或電晶體開集極 5 ~ 24V DC, 6 ~ 15mA
輸入點：PG0 為差動或電晶體開集極 5 ~ 24V DC, 6 ~ 15mA
脈波輸出方式 三種模式：Pulse/Dir, FP (CW)/RP (CCW), A/B；均採用差動輸出
定位控制程式與
主機資料交換
主機使用 PLC 程式搭配 FROM/TO 指令來讀取/寫入 CR 的資料內容，如果資料內容為 32 位元時，以 2
個CR 處理，內建 16 位控制暫存器區 CR#0 ~ CR#48
與DVP-PLC 主機
串接說明 模組編號以靠近主機順序自動編號由 0到7，最大可連接 8台，不佔用數字 I/O 點數
其他規格
環境規格
操作/儲存環境 1. 操作：0°C ~ 55°C（溫度），5 ~ 95%（濕度），污染等級 2
2. 儲存：-25°C ~ 70°C（溫度），5 ~ 95%（濕度）
耐振動/衝擊 國際標準規範 IEC 61131-2, IEC 68-2-6 (TEST Fc)/IEC 61131-2 & IEC 68-2-27 (TEST Ea)
控制暫存器 CR
CR 編號
內容 設定範圍
HW LW
通訊
位址
保
持
型
屬性
#0 H’4190
○
R 機種型號 系統內定，唯讀；機種編碼請參照機種型號列表 H’0110
#2 #1 H’4191
○
R/W 馬達轉一圈所需脈
波數 A
設定範圍 1 ~ +2,147,483,647 PPS/REV；初始值：2,000 脈波數/轉一圈
(PLS/REV)
#4 #3 H’4193
○
R/W 馬達轉一圈移動距
離B 設定範圍 1 ~ +2,147,483,647 unit/REV；初始值：1,000 (unit*1/REV)
#5 H’4195
○
R/W 參數設定
初始值：H’0000
b15
b14
b13
b12
b11
b10
b9
b8
b7
b6
b5
b4
b3
b2
b1
b0
STOP
輸入極性
START
輸入極性
START
回應時間
加速曲線選擇
DOG
極性
DOG
觸發啟動模式
旋轉方向 原點復歸方向
LSN
輸入極性
LSP
輸入極性
脈波輸出方式 位置資料倍率設定 單位系設定
#7 #6 H’4196
○
R/W 最高速度 Vmax 設定範圍 0 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS 的脈波轉換值) *2；
初始值：200,000 unit*1
#9 #8 H’4198
○
R/W 啟動速度 Vbias 設定範圍 0 ~ +2,147,483,647 unit*1 (0 ~ 200 kPPS 的脈波轉換值) *2;
初始值：0 unit*1
#11 #10 H’419A
○
R/W 寸動 JOG 速度 VJOG
設定範圍 0 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS 的脈波轉換值) *2；
初始值：5,000 unit*1
#13 #12 H’419C
○
R/W 原點復歸速度 VRT 設定範圍 0 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS 的脈波轉換值) *2；
初始值：50,000 unit*1
#15 #14 H’419E
○
R/W 原點復歸減速速度
VCR
設定範圍 0 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS 的脈波轉換值) *2；
初始值：1,000 unit*1
#16 H’41A0
○
R/W 原點復歸之零點
(PG0)信號數 N 設定範圍 0 ~ +32,767 PLS；初始值：0 PLS
#17 H’41A1
○
R/W 原點復歸之脈波信
號數 P 設定範圍 -32,768 ~ +32,767 PLS；初始值：0 PLS
#18 H’41A2
○
R/W 原點復歸模 H
MODE b0：原點復歸模式，b1：原點復歸 DOG 下降緣偵測

CR 編號
內容 設定範圍
HW LW
通訊
位址
保
持
型
屬性
#20 #19 H’41A3
○
R/W 原點位置定義 HP 設定範圍 0 ~ ±999,999 unit*1；初始值：0 unit*1
#21 H’41A5
○
R/W 加速時間 Tacc 設定範圍 10 ~ +32,767 ms；初始值：100 ms
#22 H’41A6
○
R/W 減速時間 Tdec 設定範圍 10 ~ +32,767 ms；初始值：100 ms
#24 #23 H’41A7
╳
R/W 目標位置(I) P(I) 設定範圍 -2,147,483,648 ~ +2,147,483,647 unit*1 (-2,147,483,648 ~
+2,147,483,647 脈波轉換值) *2；初始值：0 unit*1
#26 #25 H’41A9
╳
R/W 運轉速度(I) V(I) 設定範圍 -2,147,483,648 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS 的脈波轉
換值) *2；初始值：1,000 unit*1
#28 #27 H’41AB
╳
R/W 目標位置(II) P(II) 設定範圍 -2,147,483,648 ~ +2,147,483,647 unit*1 (-2,147,483,648 ~
+2,147,483,647 脈波轉換值) *2；初始值：0 unit*1
#30 #29 H’41AD
╳
R/W 運轉速度(II) V(II) 設定範圍 0 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS 的脈波轉換值) *2；
初始值：2,000 unit*1
#31 H’41AF
╳
R/W 運轉命令
初始值：H’0000
b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
- -
CLR
輸出
On/Off
控制
CLR
信號輸出模式
-
現在位置歸零
-
軟體
START
絕對
/
相對座標設定
原點復歸啟動
JOG-
運轉
JOG+
運轉
反方向脈波停 正方向脈波停 軟體
STOP
錯誤重置
#32 H’41B0
╳
R/W 工作模式
初始值：H’0001
b15 b14 b13 b12 b11 ~ b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
- -
現在位置
CR34, 33,
現在速度
CR36, 35
顯示單位
(0pulse, 1unit)
復歸出廠設定
MASK
選擇設定
LSP/LSN
停止模式
手搖輪
MPG
範圍限制
STOP
模式
手搖輪
MPG
輸入操作
變速度運轉模式啟動 插入二段速定位運動模式啟動 連續兩段速定位運動模式啟動 插入單段速定位運動模式啟動 單段速定位運動模式啟動
#34 #33 H’41B1
╳
R/W 現在位置 CP(PLS) 顯示範圍：-2,147,483,648~+2,147,483,647 PLS；初始值：0 PLS
#36 #35 H’41B3
╳
R 現在速度 CS(PPS) 顯示範圍：0 ~ +2,147,483,647 PPS；初始值：0 PPS
#37 H’41B5
○
R/W 通訊位址及速率
(Baud Rate)設定
設定 RS-485 通訊位址，設定範圍 01 ~ 254。出廠設定值為 K1。
設定通訊速率，共有 4,800, 9,600, 19,200bps, 38,400 bps, 57,600 bps, 115,200
bps 六種。
ASCII 模式資料格式固定為 7Bit、偶位元、1 stop bit ( 7 E 1)，RTU 模式資
料格式固定為 8Bit、偶位元、1 stop bit ( 8 E 1)。
b0: 4,800 bps（位元/秒 ）。 b1: 9,600 bps（位元/秒 ）。 (出廠設定值)
b2: 19,200 bps（位元/秒 ）。 b3: 38,400 bps（位元/秒 ）。
b4: 57,600 bps（位元/秒 ）。 b5: 115,200 bps（位元/秒 ）。
b6: 保留。 b7: 0 為RTU 模式，1為ASCII 模式。
b8 ~ b15: 通訊位址。

CR 編號
內容 設定範圍
HW LW
通訊
位址
保
持
型
屬性
#38 H’41B6
╳
R/W 執行狀態
初始值：H’XXXX
b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
- - - - -
手搖輪輸入下數 手搖輪輸入上數
-
行程暫停指示 定位完成指示 錯誤產生旗號
CP
值溢位
原點已復歸 反向脈波輸出中 正向脈波輸出中 執行狀態指示
#39 H’41B7
╳
R 錯誤訊息代碼 請參考單元 6之說明；初始值：H’0000
#40 H’41B8
╳
R/W MFG 輸入電子齒
輪分子 請參考以下之說明；初始值：H’1
#41 H’41B9
╳
R/W MFG 輸入電子齒
輪分母 請參考以下之說明；初始值：H’1
#43 #42 H’41BA
╳
R/W 手搖輪輸入頻率 由手搖輪輸入的脈波頻率；初始值 0
#45 #44 H’41BC
╳
R/W 累計手搖輪輸入脈
波數
計數由手搖輪輸入的脈波個數，正轉脈波輸入，該計數值為“加”動作，
若為反轉脈波輸入，則該計數值為“減”動作。其中，計數值不受手搖輪
電子齒輪比（CR#40, #41）設定影響；初始值 0
#46 H’41BE
╳
R/W 手搖輪輸入回應速
度
設定值 回應速度
回應速度設定愈快，表示命令脈波輸出與
手搖輪脈波輸入時序越同步。
回應速度設定愈慢，表示命令脈波輸出反
應落後於手搖輪脈波輸入時序。
初始值：5
≧
5
4ms (
初始值
)
4 32ms
3 108ms
2 256ms
1或0 500ms
#47 H’41BF
╳
R 端子狀態資訊
bit # bit # 說明
b0 b0 當START 輸入為 On 時，b0 為On
b1 b1 當STOP 輸入為 On 時，b1 為On
b2 b2 當DOG 輸入為 On 時，b2 為On
b3 b3 當PG0 輸入為 On 時，b3 為On
b4 b4 當LSP 輸入為 On 時，b4 為On
b5 b5 當LSN 輸入為 On 時，b5 為On
b6 b6 當A相輸入為 On 時，b6 為On
b7 b7 當B相輸入為 On 時，b7 為On
#48 H’41C0
○
R 系統版本 系統版本指示，16 進位表示，例如：H’0100，表示軟體版本為 V1.00
*1：設定單位依照 CR#5 參數設定之 b0, b1 單位系設定來變化
*2：設定範圍對應的脈波轉換值，若大於脈波輸出最大範圍，則以最大脈波輸出。若小於脈波輸出最小範圍，則
以最小脈波輸出。
※CR#0 ~ CR#48：對應之參數位址 H’4190 ~ H’41C0 可提供使用者利用 RS-485 通訊來讀寫資料。
1. 支援傳輸速度 4,800, 9,600, 19,200, 38,400, 57,600, 115,200bps。
2. 可使用 Modbus ASCII 模式/RTU 模式通訊協定，ASCII 模式資料格式固定為 7位元、偶位元、1 stop 位(7,
E, 1)，RTU 模式資料格式固定為 8位元、偶位元、1 stop 位(8, E, 1)。：
3. 功能碼（Function）： 03’H讀出暫存器資料。06’H寫入一個 WORD 資料至暫存器。10’H寫入多筆 WORD
資料至暫存器。

異常訊號及故障排除
當錯誤指示燈亮，表示 DVP01PU-S 發生硬體的故障或因錯誤的參數設定造成，錯誤訊息代碼記錄於 CR#39。
錯誤碼 說明錯誤碼 說明
H’0000 無錯誤 H’0014 寸動 JOG 速度 (VJOG) 設定錯誤
H’0001 目標位置 (I) 設定錯誤 H’0020 正方向脈波禁止
H’0002 目標位置 (II) 設定錯誤 H’0021 反方向脈波禁止
H’0010 運行速度 (I) 設定錯誤 H’0030 低電壓訊號
H’0011 運行速度 (II) 設定錯誤 H’0080 內部記憶體發生硬體錯誤
H’0012 原點復歸減速速度 (VCR) 設定錯誤 H’0081 內部記憶體發生資料寫入錯誤
H’0013 原點復歸速度 (VRT) 設定錯誤

注意事项
本手册主要提供 DVP01PU-S 定位模块安装、配线回路及试机的参考，有关进一步的使用说明，请参考 DVP 系列模块手
册。
请勿在上电时触摸任何端子。实施配线，务必关闭电源。
本机为开放型 (Open Type) 机壳，因此使用者使用本机时，必须将之安装于具防尘、防潮及免于电击/冲击意外的外壳
配线箱内。另必须具备保护措施 (如: 特殊的工具或钥匙才可打开) 防止非维护人员操作或意外冲击本体，造成危险及损
坏。
交流输入电源不可连接于输入/出信号端，否则将造成严重的损坏，请在上电之前再次确认电源配线。
产品简介
说明及外围装置
DVP01PU-S 脉冲产生单元主要可应用于步进或伺服驱动系统的速度或位置控制，最高 200 kPPS 脉冲输出，内建
多种行程控制模式。透过 DVP-PLC SX/SX2/SX3/SV2/SV3 系列主机程序以指令 FROM/TO 来读写模块内的数据，
模块内具有 49 个CR 寄存器，每个寄存器为 16 位。32 位数值参数由两个连续编号的 CR 所组成。
产品外观与各部介绍（指示灯、端子台）
〈
RP
FP
CLR
〈
〈
〈
〈
DVP-01PU
START
PG0
A
B
LSN
LSP
DOG
STO P
ERROR
L.V
ss
POWER
3.0090.00
3.00
25.20 60.00 3.40
1
2
3
14
4
5
6
8
10
3
7
9
12
11
13
15
16
尺寸单位：mm
上排端子 下排端子
S/S
A-
START
B+
STOP
B-
DOG CLR+
LSP CLR-
LSN FP+
PG0+ FP-
PG0-
RP+
A+
RP-
1. 电源、低电压及运行指示灯 9. 扩展机/扩展模块固定扣
2. 机种型号 10. DIN 轨糟 (35mm)
3. DIN 轨固定扣 11. RS-485 通讯口
4. 端子 12. 扩展机/扩展模块固定槽
5. 端子指示灯 13. 电源输入口
6. 扩展机/扩展模块定位孔 14. 扩展机/扩展模块连接口
7. 铭牌 17. 上排端子
8. 扩展机/扩展模块连接口 18. 下排端子
面板指示灯
POWER ：电源指示灯，内部 +5V 电源正常 START ：启动输入指示灯
LV ：低电压指示灯，外部电源输入小于 STOP ：停止输入指示灯
19.5V，该指示灯亮 DOG ：近点信号输入指示灯
ERROR ：错误指示灯（On/Off 闪烁），当 CR#39 FP ：正转方向脉冲输出指示灯
错误编号不为零时动作 RP ：反转方向脉冲输出指示灯
LSP ：右极限输入指示灯 ΦA ：手摇轮 A相脉冲输入指示灯
LSN ：左极限输入指示灯 ΦB ：手摇轮 B相脉冲输入指示灯
PG0 ：零点信号输入指示灯 CLR ：清除信号输出指示灯
简体中文

输入／输出端子信号
种类端子说明响应特性
电源输入供应 +24V, 0V, 输入电源， 24V DC (-15 ~+20%)，消耗电流 70±10mA，开机电流 1.3 A -
输入
START 启动输入 4ms/12ms
STOP 停止输入 4ms
LSP/LSN 右极限输入左极限输入 1ms
ΦA+, ΦA- 手摇轮 A相脉冲输入+, -（差分信号输入） 200kHz
ΦB+, ΦB- 手摇轮 B相脉冲输入+, -（差分信号输入） 200kHz
PG0+, PG0- 零点信号输入+, -（差分信号输入） 4ms
DOG 依照运行模式不同有下列 2种变化：
1.原点回归时为近点信号。2.一段速或二段速插入启动信号 1ms
S/S 输入点 (START, STOP, DOG, LSP, LSN) 信号共享端 -
输出
CLR+, CLR- 清除信号（Servo 驱动器内部偏差计数器清除信号） 4ms
FP+, FP- 正/反转模式：正转方向脉冲输出；脉冲/方向：脉冲输出端；AB 相模式：A相输出 200kHz
RP+, RP- 正/反转模式：反转方向脉冲输出；脉冲/方向：方向输出端；AB 相模式：B相输出 200kHz
输入／输出回路配线
CLR+
CLR-
10
44G ND
DI2
S S/
+24V
PG0-
A+
A-
B-
B+
P G0+
24V
0V
FP+
FP-
RP+
RP-
A相
B相
A SD A-A2系列
36
43
41
37
/PLS
PLS
/SIGN
S IGN
S TA RT
STO P
LSP
LSN
DOG
5-24VDC
5-24VDC
手摇轮脉冲
台 伺服 器达 驱动
隔离线
1. 输出/入配线端请使用
22-16AWG (1.5mm) 单蕊祼
线或多蕊线。PLC 端子镙丝
扭力为 1.90 kg-cm
(1.65lb-in)。
2. 在配线时请勿将输入点信号
线与输出点或电源等动力线
置于同一线糟内。
3. 请将电源模块的 端及
DVP01PU-S 定位控制模块的
端连接到系统接地点，再
将系统接点作第三种接地或
接到配电箱的机壳上。
4. 空端子 请勿配线。
5. 只能使用 60/75°C
的铜导线。
规格
功能规格
项目说明
电源输入
24V DC
(-15% ~ +20%)
，消耗电流
70
±10mA
，开机电流
1.3 A
最大连接台(轴)数8 台（轴）；（不占任何 I/O 点数，主机所能连接特殊扩展机台数总和为 8台）
距离值
距离设定值由控制寄存器 (CR) 来设定，
1. 设定值：-2,147,483,648 ~+2,147,483,647；
2. 单位可选择：um, mdeg, 10-4 inch, Pulse；
3. 可选择倍率：100, 101, 102, 103；
4. 可选择绝对位置或相对移动量
速度值
速度设定值由控制寄存器 (CR) 来设定，
1. 设定值：-2,147,483,648 ~ +2,147,483,647 (10 ~ 200kPPS 的脉冲转换值)；
2. 单位可选择：Pulse/s, cm/min, 10deg/min, inch/min

外部输出点
全部采用光耦合作隔离，输出/入信号皆附 LED 作为信号及致能的指示
输出点：FP,RP 输出差分驱动信号 5V
输出点：CLR 为晶体管 NPN 开集极 5~24V DC,20Ma 以下
外部输入点
全部采用光耦合作隔离，输出/入信号皆附 LED 作为信号及致能的指示
输入点：START, STOP, LSP, LSN, DOG 为接点或晶体管开集极 24V DC±10%, 5±1mA
输入点：ΦA, ΦB为差分或晶体管开集极 5~24V DC,6~15mA
输入点：PG0 为差分或晶体管开集极 5~24V DC, 6~15mA
脉冲输出方式 三种模式：Pulse/Dir,FP (CW)/RP (CCW),A/B；均采用差分输出
定位控制程序与
主机数据交换
主机使用 PLC 程序搭配 FROM/TO 指令来读取/写入 CR 的数据内容，如果数据内容为 32 位时，以 2
个CR 处理，内建 16 位控制寄存器区 CR#0 ~CR#48
与DVP-PLC 主机
串接说明 模块编号以靠近主机顺序自动编号由 0到7，最大可连接 8台，不占用数字 I/O 点数
其它规格
环境规格
操作/储存环境 1. 操作：0°C ~ 55°C（温度），5~95%（湿度），污染等级 2
2. 储存：-25°C ~ 70°C（温度），5~95%（湿度）
耐振动/冲击 国际标准规范 IEC 61131-2, IEC 68-2-6 (TEST Fc) / IEC 61131-2 & IEC 68-2-27 (TEST Ea)
控制寄存器 CR
CR 编号
内容 设定范围
HW LW
通讯
地址
保
持
型
属性
#0 H’4190
○
R 机种型号 系统内定，只读；机种编码请参照机种型号列表 H’0110
#2 #1 H’4191
○
R/W 电机转一圈所需脉
冲数 A
设定范围 1~ +2,147,483,647 PPS/REV；初始值：2,000 脉冲数/转一圈
(PLS/REV)
#4 #3 H’4193
○
R/W 电机转一圈移动距
离B 设定范围 1 ~ +2,147,483,647 unit/REV；初始值：1,000 (unit*1/REV)
#5 H’4195
○
R/W 参数设定
初始值：H’0000
b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
STOP
输入极性
START
输入极性
START
响应时间
加速曲线选择
DOG
极性
DOG
触发启动模式
旋转方向 原点回归方向
LSN
输入极性
LSP
输入极性
脉冲输出方式 位置数据倍率设定 单位系设定
#7 #6 H’4196
○
R/W 最高速度 Vmax 设定范围 0 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS 的脉冲转换值) *2；
初始值：200,000 unit*1
#9 #8 H’4198
○
R/W 启动速度 Vbias 设定范围 0 ~ +2,147,483,647 unit*1 (0 ~ 200 kPPS 的脉冲转换值) *2;
初始值：0 unit*1
#11 #10 H’419A
○
R/W 寸动 JOG 速度 VJOG
设定范围 0 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS 的脉冲转换值) *2；
初始值：5,000 unit*1
#13 #12 H’419C
○
R/W 原点回归速度 VRT 设定范围 0 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS 的脉冲转换值) *2；
初始值：50,000 unit*1
#15 #14 H’419E
○
R/W 原点回归减速速度
VCR
设定范围 0 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS 的脉冲转换值) *2；
初始值：1,000 unit*1
#16 H’41A0
○
R/W 原点回归的零点
(PG0)信号数 N 设定范围 0 ~ +32,767 PLS；初始值：0 PLS

CR 编号
内容 设定范围
HW LW
通讯
地址
保
持
型
属性
#17 H’41A1
○
R/W 原点回归的脉冲信
号数 P 设定范围 -32,768 ~ +32,767 PLS；初始值：0 PLS
#18 H’41A2
○
R/W 原点回归模 H
MODE b0：原点回归模式，b1：原点回归 DOG 下降缘检测
#20 #19 H’41A3
○
R/W 原点位置定义 HP 设定范围 0 ~ ±999,999 unit*1；初始值：0 unit*1
#21 H’41A5
○
R/W 加速时间 Tacc 设定范围 10 ~ +32,767 ms；初始值：100 ms
#22 H’41A6
○
R/W 减速时间 Tdec 设定范围 10 ~ +32,767 ms；初始值：100 ms
#24 #23 H’41A7
╳
R/W 目标位置(I) P(I) 设定范围 -2,147,483,648 ~ +2,147,483,647 unit*1 (-2,147,483,648 ~
+2,147,483,647 脉冲转换值) *2；初始值：0 unit*1
#26 #25 H’41A9
╳
R/W 运转速度(I) V(I) 设定范围 -2,147,483,648 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS 的脉冲转
换值) *2；初始值：1,000 unit*1
#28 #27 H’41AB
╳
R/W 目标位置(II) P(II) 设定范围 -2,147,483,648 ~ +2,147,483,647 unit*1 (-2,147,483,648 ~
+2,147,483,647 脉冲转换值) *2；初始值：0 unit*1
#30 #29 H’41AD
╳
R/W 运转速度(II) V(II) 设定范围 0 ~ +2,147,483,647 unit*1 (10 ~ 200 kPPS 的脉冲转换值) *2；
初始值：2,000 unit*1
#31 H’41AF
╳
R/W 运转命令
初始值：H’0000
b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
- -
CLR
输出
On/Off
控制
CLR
信号输出模式
-
现在位置归零
-
软件
START
绝对
/
相对坐标设定
原点回归启动
JOG-
运转
JOG+
运转
反方向脉冲停 正方向脉冲停 软件
STOP
错误重置
#32 H’41B0
╳
R/W 工作模式
初始值：H’0001
b15 b14 b13 b12 b11~ b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
- -
现在位置
CR34, 33,
现在速度
CR36, 35
显示单位
(0

pulse, 1

unit)
回归出厂设定
MASK
选择设定
LSP/LSN
停止模式
手摇轮
MPG
范围限制
STOP
模式
手摇轮
MPG
输入操作
变速度运转模式启动 插入二段速定位运动模式启动 连续两段速定位运动模式启动 插入单段速定位运动模式启动 单段速定位运动模式启动
#34 #33 H’41B1
╳
R/W 现在位置 CP(PLS) 显示范围：-2,147,483,648~+2,147,483,647 PLS；初始值：0 PLS
#36 #35 H’41B3
╳
R 现在速度 CS(PPS) 显示范围：0 ~ +2,147,483,647 PPS；初始值：0 PPS
#37 H’41B5
○
R/W 通讯地址及速率
(Baud Rate)设定
设定 RS-485 通讯地址，设定范围 01 ~254。出厂设定值为 K1。
设定通讯速率，共有 4,800, 9,600, 19,200bps, 38,400 bps, 57,600 bps, 115,200
bps 六种。ASCII 模式数据格式固定为 7Bit、偶位、1 stop bit ( 7 E 1)，RTU
模式数据格式固定为 8Bit、偶位、1 stop bit ( 8 E 1)。
b0: 4,800 bps（位/秒）。 b1: 9,600 bps（位/秒）。(出厂设定值)
b2: 19,200 bps（位/秒 ）。 b3: 38,400 bps（位/秒 ）。
b4: 57,600 bps（位/秒 ）。 b5: 115,200 bps（位/秒 ）。
b6: 保留。 b7: 0为RTU 模式，1为ASCII 模式。
b8 ~b15: 通讯地址。

CR 编号
内容 设定范围
HW LW
通讯
地址
保
持
型
属性
#38 H’41B6
╳
R 执行状态
初始值：H’XXXX
b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
- - - - -
手摇轮输入下数 手摇轮输入上数
-
行程暂停指示 定位完成指示 错误产生旗号
CP
值溢位
原点已回归 反向脉冲输出中 正向脉冲输出中 执行状态指示
#39 H’41B7
╳
R 错误信息代码 请参考单元 6的说明；初始值：H’0000
#40 H’41B8
╳
R/W MFG 输入电子齿
轮分子 请参考以下的说明；初始值：H’1
#41 H’41B9
╳
R/W MFG 输入电子齿
轮分母 请参考以下的说明；初始值：H’1
#43 #42 H’41BA
╳
R/W 手摇轮输入频率 由手摇轮输入的脉冲频率；初始值 0
#45 #44 H’41BC
╳
R/W 累计手摇轮输入脉
冲数
计数由手摇轮输入的脉冲个数，正转脉冲输入，该计数值为“加”动作，
若为反转脉冲输入，则该计数值为“减”动作。其中，计数值不受手摇轮
电子齿轮比（CR#40, #41）设定影响；初始值 0
#46 H’41BE
╳
R/W 手摇轮输入响应速
度
设定值 响应速度
响应速度设定愈快，表示命令脉冲输出与
手摇轮脉冲输入时序越同步。
响应速度设定愈慢，表示命令脉冲输出反
应落后于手摇轮脉冲输入时序。
初始值：5
≧5 4ms (初始值)
4 32ms
3 108ms
2 256ms
1或0 500ms
#47 H’41BF
╳
R 端子状态信息
bit # bit # 说明
b0 b0 当START 输入为 On 时，b0 为On
b1 b1 当STOP 输入为 On 时，b1 为On
b2 b2 当DOG 输入为 On 时，b2 为On
b3 b3 当PG0 输入为 On 时，b3 为On
b4 b4 当LSP 输入为 On 时，b4 为On
b5 b5 当LSN 输入为 On 时，b5 为On
b6 b6 当A相输入为 On 时，b6 为On
b7 b7 当B相输入为 On 时，b7 为On
#48 H’41C0
○
R 系统版本 系统版本指示，16 进位表示，例如：H’0100，表示软件版本为 V1.00
*1：设定单位依照 CR#5 参数设定的 b0, b1 单位系设定来变化
*2：设定范围对应的脉冲转换值，若大于脉冲输出最大范围，则以最大脉冲输出。若小于脉冲输出最小范围，则
以最小脉冲输出。
※CR#0 ~ CR#48：对应的参数地址 H’4190 ~ H’41C0 可提供使用者利用 RS-485 通讯来读写数据。
1. 支持传输速度 4,800, 9,600, 19,200, 38,400, 57,600, 115,200bps。
2. 可使用 Modbus ASCII 模式/RTU 模式通讯协议，ASCII 模式数据格式固定为 7位、偶位、1 stop 位(7, E, 1)，
RTU 模式数据格式固定为 8位、偶位、1 stop 位(8, E, 1)。：
3. 功能码（Function）： 03’H读出寄存器数据。06’H写入一个 WORD 数据至寄存器。10’H写入多笔 WORD
数据至寄存器。

异常信号及故障排除
当错误指示灯亮，表示 DVP01PU-S 发生硬件的故障或因错误的参数设定造成，错误信息代码记录于 CR#39。
错误码 说明错误码 说明
H’0000 无错误 H’0014 寸动 JOG 速度 (VJOG)设定错误
H’0001 目标位置 (I) 设定错误 H’0020 正方向脉冲禁止
H’0002 目标位置 (II) 设定错误 H’0021 反方向脉冲禁止
H’0010 运行速度 (I) 设定错误 H’0030 低电压讯号
H’0011 运行速度 (II) 设定错误 H’0080 内部存储器发生硬件错误
H’0012 原点回归减速速度 (VCR) 设定错误 H’0081 内部存储器发生数据写入错误
H’0013 原点回归速度 (VRT)设定错误
