Desa Chd24b User manual

MODELS CHD24B AND TTC24B

HEATER SIZE: 8,000 – 24,000 BTU/HR

Portable Infra-Red Heater for Nonresidential

Space Heating Owner’s Manual

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb

kfds fgh fghfdg hlkrjty reti4m fifjeoc mazn

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejl

b

kfdfgs dfgh yurrtllcvb j erg mazn bwsjdsg

g

;

e

klsu

iejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb

kfdsfgh hlkrjty reti4m fifjeoc mazn

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb

kfdsfgh fghfdg hlkrjty reti4m fifjeoc mazn

klsuiejlb oeklh

i kokle ,,;log;e ;;pdl;l klsuiejlb

k

fdsfgh fghfdg hlkrjty reti4m fifjeoc mazn

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb

kfdsfgh fghfdg hlkrjty reti4m fifjeoc mazn

klsuiejlb oeklhi kokfdfgs dfgh yurrtllcvb j erg

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb

kfdsfgh fghfdg hlkrjty reti4m fifjeoc mazn

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb

kfdsfgh fghfdg hlkrjty reti4m fifjeoc mazn

klsuiejlbkfdfgs dfgh yurrtllcvb j erg mazn

Save this manual for future reference.

For more information, visit www.desatech.com

FOR YOUR SAFETY

If you smell gas:

1. Shut off gas to appliance.

2. Extinguish any open ﬂame.

FOR YOUR SAFETY

Do not store or use gasoline or other ﬂammable vapors

and liquids in the vicinity of this or any other appliance.

WARNING CARBON MONOXIDE HAZARD

This appliance can produce carbon mon-

oxide which has no odor.

Using it in an enclosed space can kill you.

Never use this appliance in an enclosed

space such as a camper, tent, car, or home.

www.desatech.com 102414-01E2

SAFETY INFORMATION

Read and understand this manual before using

this heater. Improper use of this heater can cause

serious injury. Do not allow anyone who has not

read this manual to operate this heater. Keep this

manual for reference. It is your guide to safe and

proper operation of this heater.

1. For outdoor use only. Do not use inside house,

camper, tent, vehicle, or any type of unvented

or enclosed area.

2. Use heater in areas free from open ﬂames,

combustible vapors, and dust.

3. Never operate heater while sleeping or unat-

tended.

4. Minimum heater clearances from combus-

tibles: Top and Front: 5 ft (1.5 m); Sides and

Rear: 3 ft (1 m).

5. This heater consumes air. Provide a fresh air

opening of at least 12 in2 (77 cm2).

6. Use only in well-vented areas.

7. Before connecting heater to propane tank,

make sure heater regulator knob is in the

“OFF” position. Always connect and light

heater in areas free of open ﬂames.

8. Use only propane gas set up for vapor with-

drawal.

9.

The LP gas cylinder must be constructed and

marked in accordance with the speciﬁcations for

the LP gas cylinders of the US Department of

Transportation (DOT) or Transport Canada.

10. Before each use, check heater for leaks. Never

use an open ﬂame to check for a leak. Apply a

mixture of liquid soap and water to all joints.

Bubbles forming show a leak. Correct all leaks

at once.

11. The installation must conform with local

building codes or, in the absence of local

codes, with the current CAN1 - CAN149

Installation Code.

12. Keep children and animals away from

heater.

13. Do not use heater below ground level. Propane

is heavier than air. If a leak occurs, propane

gas will sink to the lowest possible level. If

you smell gas or suspect a leak, shut off the

propane tank valve at once and ventilate the

area. Do not strike a match or create any ﬂame

or electric spark. Find and correct the leak

before attempting to light any appliance. If

you cannot correct leak, do not tamper with

heater. Return heater to nearest authorized

service center or to address on back page of

this manual, freight prepaid.

14. Storage of heater is permissible only if the

cylinder is disconnected and removed from

heater.

15. Do not move or handle a hot or operating

heater. Do not attach or remove a hot or op-

erating heater from the propane tank. Severe

burns may result.

16. Always remove heater from propane tank

after each use. Always store propane tank

outdoors in a well ventilated space out of the

reach of children. Never store propane tank in

a building, garage, or any other enclosed area.

Never store propane tank near high heat, open

ﬂame, or where temperatures exceed 100° F

(38° C).

17. Keep all connections and ﬁttings clean. Make

sure propane tank valve outlet is clean. Check

the “O” ring on the heater inlet fuel connector

for damage before each use. Replace if worn

or damaged.

18. Do not attempt to light one burner off of the

other. Use one match per burner.

19. Do not overlap or point burners at each

other.

20. Do not raise burner heads and cover air

inlet holes in mixing tube with burner head

bracket.

21. Wing nuts and burner heads become very hot

during operation. Do not attempt to adjust

burner position while heater is operating. Al-

low 15 minutes to cool.

22.

For use with 20 lb. propane cylinders or larger.

TABLE OF CONTENTS

Safety Information ............................................... 2

Assembly ............................................................. 3

Connecting Heater To Propane Tank ................... 3

Lighting Heater .................................................... 4

To Turn Off Heater ............................................... 5

Maintenance ........................................................ 5

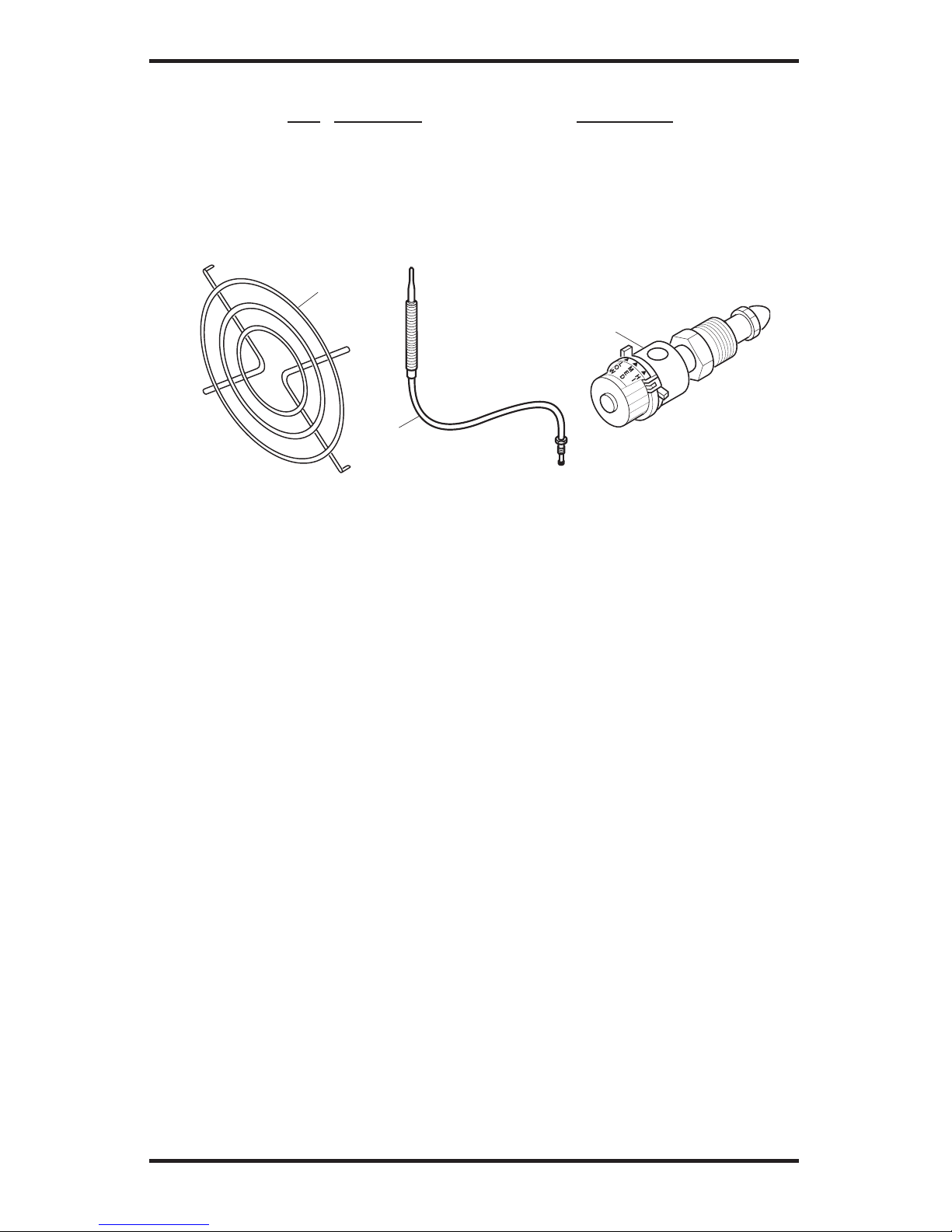

Replacement Parts .............................................. 5

Parts List ............................................................. 6

Heater Information ............................................... 6

Warranty Information ........................................... 8

www.desatech.com

102414-01E 3

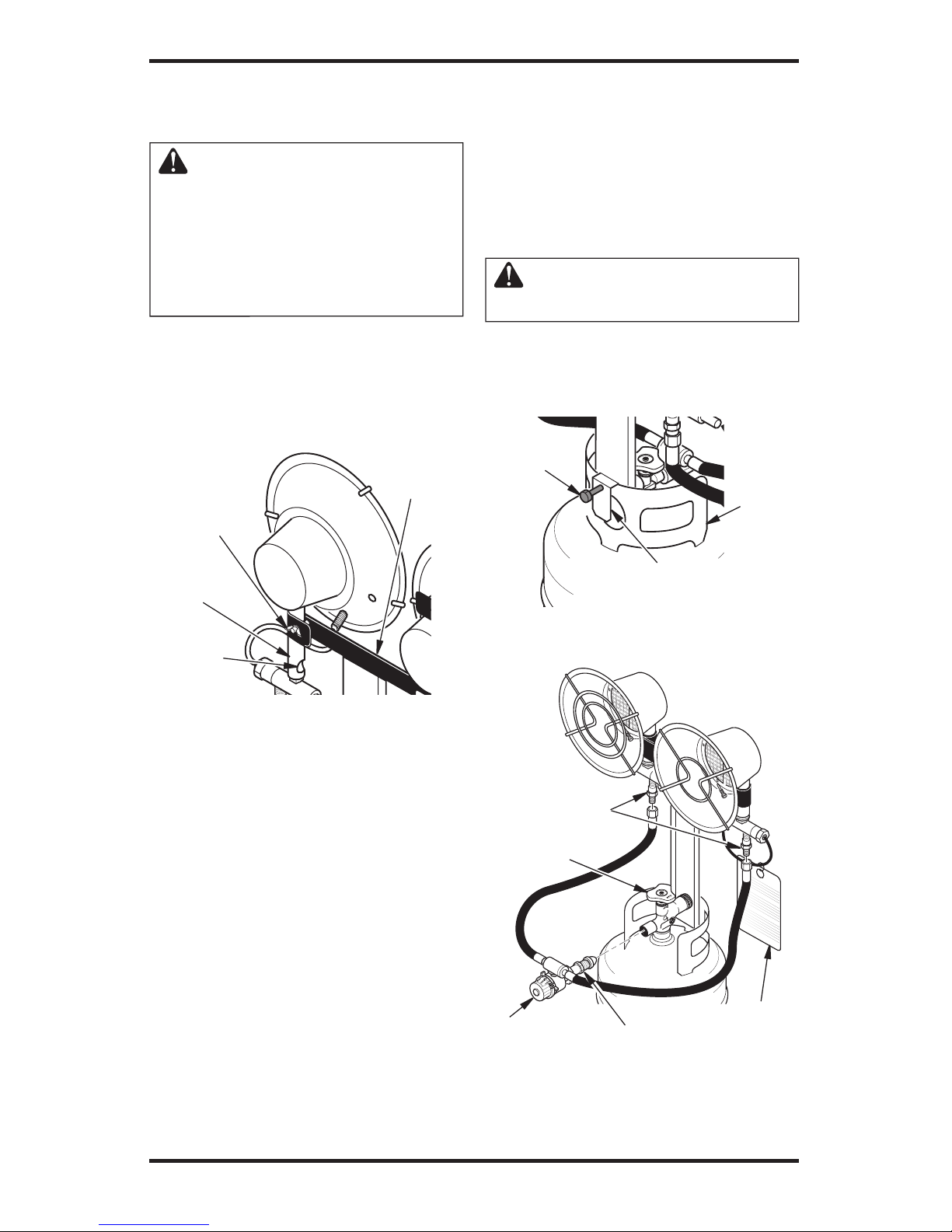

ASSEMBLY

1. Place each burner head onto the burner bracket

as shown in Figure 1.

CAUTION: The burner heads

should be positioned as far

down on the burner bracket as

possible. Make sure the air inlet

holes in the mixing tube on the

burner head are not covered by

the burner bracket.

2. Insert two bolts through square holes and then

through round holes in burner bracket.

3. Place two ﬂat washers onto bolts. Thread wing

nuts onto bolts.

4. Carefully thread mounting bolt into tank collar

bracket on the lower portion of the post.

Mounting

Bolt

Figure 2 - Assembling Heater

Air Inlet

Hole

Burner

Bracket

Mixing

Tube

Wing Nut

and Washer

Figure 1 - Attaching Heater to Bracket

CONNECTING HEATER TO

PROPANE TANK

Read and understand all safety information before

connecting heater to propane tank.

1. Place heater onto tank with tank collar bracket

over tank collar (see Figure 2). Mounting bolt

should be positioned to the outside of tank

collar.

2. Firmly secure to tank by hand-tighten mount-

ing bolt. Do not over-tightening mounting

bolt.

3. Make sure heater regulator knob is in the

“OFF” position.

4. Wrench tighten the fuel connector nut into

the propane tank valve with both gas hose

ﬁttings in a horizontal position (see Figure

3). Turn fuel connector nut counterclockwise

to tighten. Threads are left-handed.

5. Connect both hoses to inlet connectors (see

Figure 3). Tighten ﬁrmly using wrench. Make

sure both hoses are connected before opening

the tank valve.

6. Open propane tank valve slowly.

7. Check all ﬁttings for leaks. Apply a mixture

of liquid soap and water to all joints. Bubbles

forming show a leak. Correct all leaks at

once.

WARNING: Never use an

open ﬂame to check for a leak.

8. Always remove propane tank from heater after

each use. Do not store heater while attached

to propane tank.

Tank Collar

Bracket

Tank

Collar

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e ;;pdl

kfds

fg

h fghfdg hlkrjty reti4m fifjeoc mazn bwsjdsg g;e ;;pdl;l klsuiejlb oeklhi kok

l

e

k

lsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e ;;pdl

kfdfgs dfgh yurrtllcvb j erg mazn bwsjdsg g;e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e ;;pdl

kfdsfgh hlkrjty reti4m fifjeoc mazn bwsjdsg g;e ;;pdl;l klsuiejlb oeklhi kokle

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e ;;pdl

kfdsfgh fghfdg hlkrjty reti4m fifjeoc mazn bwsjdsg g;e ;;pdl;l klsuiejlb oeklhi kokle

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e ;;pdl

kfdsfgh fghfdg hlkrjty reti4m fifjeoc mazn bwsjdsg g;e ;;pdl;l klsuiejlb oe

k

lh

i

kokle

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e ;;pdl

kfdsfgh fghfdg hlkrjty reti4m fifjeoc mazn bwsjdsg g;e ;;pdl;l klsuiejlb oeklhi kokle

klsuiejlb oeklhi kokfdfgs dfgh yurrtllcvb j erg mazn bwsjdsg g;e ;;pdl;l klsuiejlb

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e ;;pdl

kfdsfgh fghfdg hlkrjty reti4m fifjeoc mazn bwsjdsg g;e ;;pdl;l klsuiejlb oeklhi kokle

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e ;;pdl

k

f

dsfgh fghfdg hlkrjty reti4m fifjeoc mazn bwsjdsg g;e ;;pdl;l klsuiejlb oeklhi kokle

klsuiejlbkfdfgs dfgh yurrtllcvb j erg mazn bwsjdsg g;e ;;pdl;l klsuiejlb oeklhi kokle

Heater

Regulator

Knob

Propane

Tank Valve

Fuel Connector Nut

Figure 3 - Connecting Heater to

Propane Tank

Hang

Tag

Inlet Connectors

www.desatech.com 102414-01E4

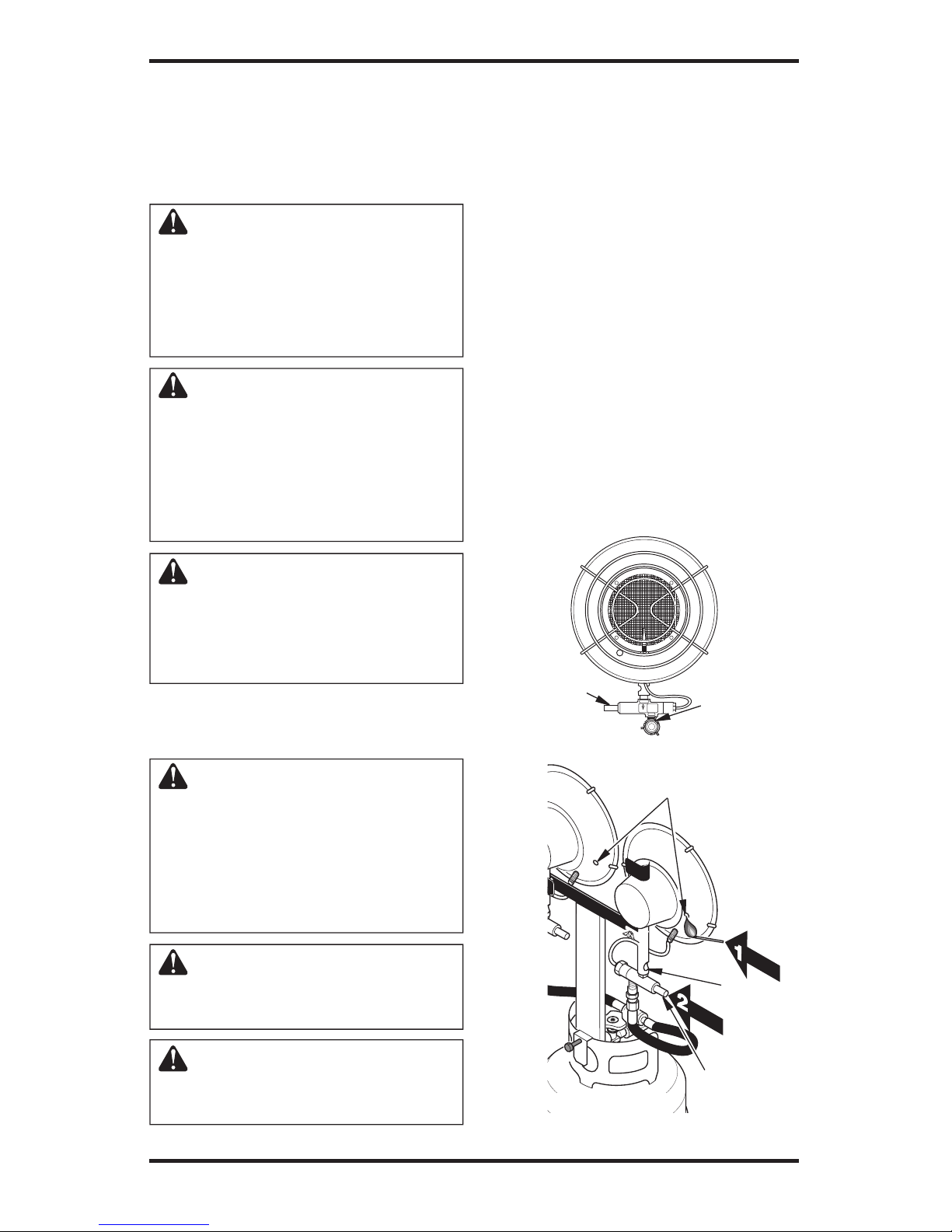

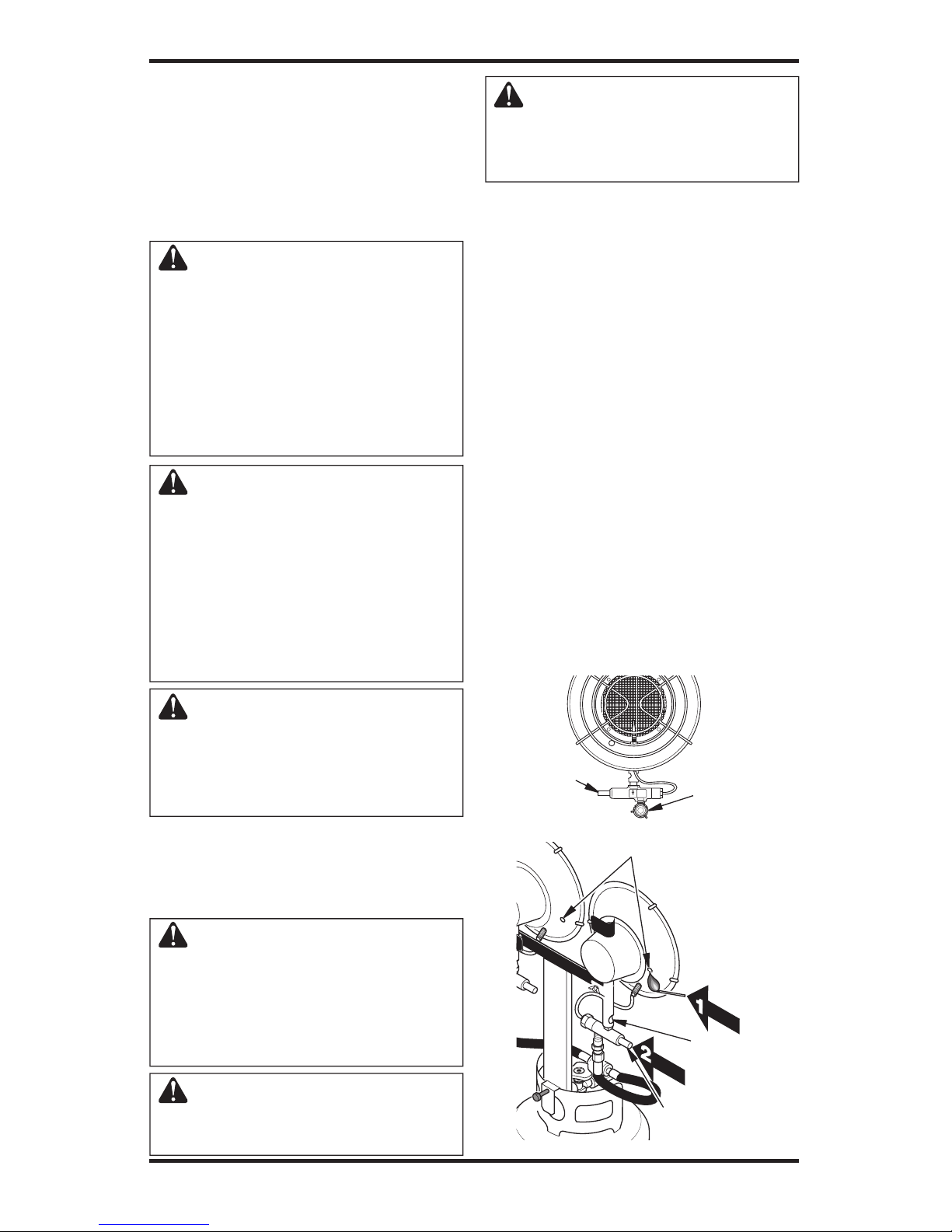

LIGHTING HEATER

Read and understand all safety information before

operating heater.

1. Adjust burners to desired position by loos-

ening wing nuts on back of burner head

bracket.

WARNING: Wing nuts and

burner heads become very hot

during operation. Do not attempt

to adjust burner position while

heater is operating. Allow 15

minutes to cool.

WARNING: Do not raise

burner heads and cover air

inlet holes in mixing tube with

burner bracket. Firmly tighten

wing nuts to secure burners. Do

not overlap or direct burners at

each other.

WARNING: Make sure there

is no open ﬂame in the area.

Make sure there are no ﬂam-

mable vapors or liquids in the

area during lighting.

2. Fully open the propane tank valve.

3. Turn the heater regulator knob counterclock-

wise to the “HI” position (see Figure 4).

WARNING: Stand to the side

of the heater while lighting. Do

not stand or have any part of

your body in front of heater while

lighting. Do not attempt to light

one burner off of the other. Use

one match per burner.

CAUTION: Do not insert

match into air inlet holes in mix-

ing tube.

WARNING: Do not push in

safety shutoff valve plunger

before introducing lit match.

Figure 5

Air Inlet

Hole

Ignition Holes

Figure 4

Heater

Regulator

Knob

Safety Shutoff

Valve Plunger

Safety Shutoff

Valve Plunger

4. Locate ignition hole in underside of burner

(see Figure 5). Hold a lit match under ignition

hole. Push in the safety shutoff valve plunger

(see Figures 4 and 5). Burner should light.

Mesh screen on burner glows red when lit.

After burner is lit, continue holding in safety

shutoff valve plunger for 10 to 30 seconds

until heater stays lit.

5. If the burner does not light within 30 seconds,

turn the regulator knob to the “OFF” position.

Wait at least two minutes for the gas to dis-

sipate before relighting.

6. If heater will not light after repeated tries,

do not attempt to repair heater. Return heater

to nearest authorized service center or to

address on back page of this manual, freight

prepaid.

7. After heater stays lit, turn the heater regulator

knob to the desired heat setting (LOW, MED,

or HI).

8. Light both burners when maximum heat is

needed. Use one burner to conserve fuel.

Repeat above steps to light second burner.

www.desatech.com

102414-01E 5

TO TURN OFF HEATER

1. Tightly close propane tank valve by turning

clockwise.

2. Turn the heater regulator knob to the “OFF”

position. Wait at least 15 minutes for the heater

to cool before handling heater.

3. Always remove the heater from the propane

tank after each use. Do not store heater while

attached to propane tank. Always store pro-

pane tank outdoors. Never store propane tank

in an enclosed area.

MAINTENANCE

WARNING:

• Never attempt to service

heater while it is connected to

propane supply, operating, or

hot. Severe burns can occur.

• Keep heater clear and free

from combustible materials,

gasoline, and other ﬂammable

vapors and liquids.

• Do not block the ﬂow of com-

bustion or ventilation air.

1. Keep heater clean. Clean heater annually or as

needed to remove dust and debris. If heater is

dirty or dusty, clean heater with a damp cloth.

Use household cleaners on difﬁcult spots.

2. Inspect heater before each use. Check connec-

tions for leaks. Apply mixture of liquid soap

and water to connections. Bubbles forming

show a leak. Correct all leaks at once.

3. Inspect hose/regulator assembly before each

use. If hose is highly worn or cut, replace.

4. Have heater inspected yearly by a qualiﬁed

service agency.

REPLACEMENT PARTS

WARNING: Use only original

replacement parts. This heater

must use design-speciﬁc parts.

Do not substitute or use generic

parts. Improper replacement

parts could cause serious or fa-

tal injuries. This will also protect

your warranty coverage for parts

replaced under warranty.

PARTS UNDER WARRANTY

Contact authorized dealers of this product. If they

canʼt supply original replacement part(s), call

DESA Industries at 1-905-826-8010.

When calling DESA Industries, have ready:

• your name and address

• model and serial numbers of your heater

• how heater was malfunctioning

• purchase date

In most cases, we will ask you to return the defec-

tive part to the factory.

PARTS NOT UNDER WARRANTY

Contact authorized dealers of this product. If

they canʼt supply original replacement part(s),

call DESA Industriesʼ Parts Department at

1-905-826-8010.

When calling DESA Industries, have ready:

• model and serial numbers of your heater

• the replacement part number

www.desatech.com 102414-01E6

PARTS LIST

Item Description Part Number

1 Burner Guard 100911-01

2 Thermocouple 100886-01

3 Regulator with Fuel Gas Connector LPA 2025

4 Warning Plate (not shown) 101834-02

5 Burner Replacement Kit* (not shown) LPA5050

* Replace burner screens that are worn, split or broken.

HEATER INFORMATION

Btu Input One Burner Two Burners

HI 12,000 Btu/Hr 24,000 Btu/Hr

MED 10,000 Btu/Hr 20,000 Btu/Hr

LOW 8,000 Btu/Hr 16,000 Btu/Hr

Length of Operation

20 lb. Propane Tank 36 hours 18 hours

Operating Pressure

Maximum 15 psi 15 psi

Minimum 12 psi 12 psi

3

2

1

www.desatech.com

102414-01E 7

______________________________________________________

NOTES

WARRANTY INFORMATION

Propane Infra-Red Tank Top Heater Limited Warranty

DESA Industries warrants this product and any parts thereof, to be free from defects in materials and workmanship

for one (1) year from the date of ﬁrst purchase when operated and maintained in accordance with instructions. This

warranty is extended only to the original retail purchaser, when proof of purchase is provided.

This warranty covers only the cost of parts and labor required to restore the product to proper operating condition.

Transportation and incidental costs associated with warranty repairs are not reimbursable under this warranty.

Warranty service is available only through authorized dealers and service centers.

This warranty does not cover defects resulting from misuse, abuse, negligence, accidents, lack of proper main-

tenance, normal wear, alteration, modiﬁcation, tampering, contaminated fuels, repair using improper parts, or

repair by anyone other than an authorized dealer or service center. Routine maintenance is the responsibility of

the owner.

This Express Warranty Is Given In Lieu Of Any Other Warranty Either Expressed Or Implied, Including Warranties

Of Merchantability And Fitness For A Particular Purpose.

DESA Industries assumes no responsibility for indirect, incidental or consequential damages. Some provinces

do not allow the exclusion or limitation of incidental or consequential damages. These limitations or exclusions

may not apply to you. This Limited Warranty gives you speciﬁc legal rights and you may also have other rights

which vary from province to province.

2220 Argentia Road, Unit #4

Mississauga, Ontario

L5N 2K7

905-826-8010

FAX 905-826-8236

www.desatech.com

MODÉLES CHD24B ET TTC24B

PUISSANCE : 2,34 À 7,03 KWH (8 000 À 24 000 BTU/HR)

Chauffage à infra-rouge portable pour chauffer les

espaces non residentiels

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb

kfds fgh fghfdg hlkrjty reti4m fifjeoc mazn

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejl

b

kfdfgs dfgh yurrtllcvb j erg mazn bwsjdsg

g

;

e

klsu

iejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb

kfdsfgh hlkrjty reti4m fifjeoc mazn

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb

kfdsfgh fghfdg hlkrjty reti4m fifjeoc mazn

klsuiejlb oeklh

i

kokle ,,;log;e ;;pdl;l k

l

suiejl

b

kfdsfgh fghfdg hlkrjty reti4m fifjeoc mazn

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb

kfdsfgh fghfdg hlkrjty reti4m fifjeoc mazn

klsuiejlb oeklhi kokfdfgs dfgh yurrtllcvb j erg

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb

kfdsfgh fghfdg hlkrjty reti4m fifjeoc mazn

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb

kfdsfgh fghfdg hlkrjty reti4m fifjeoc mazn

klsuiejlbkfdfgs dfgh yurrtllcvb j erg mazn

POUR VOTRE SÉCURITÉ

Si vous sentez le gaz :

1. Coupez le gaz vers l’appareil.

2. Éteindre toute ﬂamme vive.

POUR VOTRE SÉCURITÉ

Ne pas entreposer ni utiliser d’essence ni d’autres li-

quides ou vapeurs inﬂammables près de cet appareil

ni près d’autres appareils.

AVERTISSE-

MENT

DANGER D’OXYDE DE CARBONE

Cet appareil peut produire de l’oxyde de car-

bone inodore.

Le fait de l’utiliser dans un endroit clos peut tuer.

Ne jamais utiliser cet appareil dans un endroit

clos tel qu’une remorque de camping, une

tente, une automobile ou une résidence.

Conservez le présent manuel pour consultation future.

Pour en savoir davantage, visitez le www.desatech.com

www.desatech.com 102414-01E2

INFORMATIONS SUR LA

SÉCURITÉ

Lire attentivement et veiller à bien comprendre les

directives données dans ce manuel avant dʼutiliser cet

appareil de chauffage. Lʼutilisation incorrecte de lʼappa-

reil de chauffage peut entraîner de graves blessures. Ne

laisser personne utiliser lʼappareil de chauffage avant

dʼavoir lu ce manuel. Conserver ce dernier pour sʼy

référer ; il sert de guide pour obtenir un fonctionnement

sécuritaire et correct de lʼappareil de chauffage.

1. Uniquement pour utilisation à lʼextérieur. Ne pas

lʼutiliser à lʼintérieur dʼune maison, dʼune roulotte

de camping, dʼune tente, dʼun véhicule ni dʼun

type quelconque dʼenclos sans ventilation.

2. Utiliser lʼappareil de chauffage dans des endroits

où il nʼy a ni ﬂammes vives, ni vapeurs combus-

tibles, ni poussière.

3. Ne jamais laisser fonctionner lʼappareil de chauf-

fage quand on dort ou sans surveillance.

4. Espace minimum nécessaire entre lʼappareil de

chauffage et des substances combustibles: dessus et

devant : 1,5 m (5 pi) ; côtés et arrière : 1 m (3 pi).

5. Cet appareil de chauffage consomme de lʼair.

Prévoir une ouverture dʼair frais dʼau moins

7 740 mm2 (12 po2).

6. Veiller à nʼutiliser lʼappareil que dans des endroits

bien aérés.

7. Veiller à mettre le bouton du détendeur de lʼappa-

reil de chauffage en position dʼarrêt (OFF) avant

de connecter lʼappareil à la bouteille de propane.

Toujours connecter et allumer lʼappareil dans des

endroits où il nʼy a pas de ﬂammes vives.

8. Utiliser uniquement du gaz propane avec un

dispositif dʼextraction de vapeur.

9. La bouteille à gaz LP doit être construite et

marquée en conformité aux spéciﬁcations pour

bouteilles à gaz LP du Département de transports

(DOT) des É.-U. ou des Transports Canada.

10. Avant chaque utilisation, vériﬁer que lʼappareil

de chauffage ne fuit pas. Ne jamais utiliser de

ﬂamme vive pour rechercher dʼéventuelles fuites.

Déposer une solution de savon liquide et dʼeau sur

tous les raccords. Une fuite provoque des bulles.

Éliminer les fuites immédiatement.

11. Lʼinstallation de lʼappareil doit se faire confor-

mément aux codes locaux, ou, en lʼabsence de

tels codes, selon le Code dʼinstallation CAN1

- CAN149 en vigueur.

12. Ne pas laisser les enfants et les animaux sʼappro-

cher de lʼappareil de chauffage.

13. Ne pas utiliser lʼappareil de chauffage en dessous

du niveau du sol. Le propane est plus lourd que

lʼair. En cas de fuite, le propane descendrait au

niveau le plus bas. Si lʼon sent une odeur de gaz

ou si lʼon soupçonne une fuite, fermer immédiate-

ment le robinet de la bouteille de propane et ven-

tiler lʼespace. Ne pas se servir dʼallumettes ; ne

pas provoquer de ﬂamme ni dʼétincelle. Trouver

la fuite et la supprimer avant dʼessayer dʼallumer

un appareil. Sʼil est impossible de supprimer

la fuite, ne pas essayer de réparer lʼappareil de

chauffage. Le retourner en port payé, au centre

de réparation agréé le plus proche ou à lʼadresse

indiquée à la dernière page de ce manuel.

14. Lʼentreposage de lʼappareil de chauffage est

permis uniquement si la bouteille est détachée et

enlevée de lʼappareil de chauffage.

15. Ne pas déplacer ni manipuler lʼappareil de chauf-

fage lorsquʼil est chaud ou en fonctionnement. Ne

pas attacher lʼappareil à une bouteille de propane

ni lʼen détacher lorsquʼil est chaud ou en fonction-

nement. On sʼexposerait à de graves brûlures.

16. Toujours détacher lʼappareil de la bouteille de

propane après chaque utilisation. Toujours ran-

ger la bouteille de propane à lʼextérieur dans un

endroit bien aéré, hors de la portée des enfants.

Ne jamais ranger la bouteille de propane dans

un bâtiment, un garage ni dans un endroit clos

quelconque. Ne jamais ranger la bouteille de

propane près dʼune source de chaleur intense,

dʼune ﬂamme vive, ni là où la température dé-

passe 38° C (100° F).

17. Maintenir tous les raccords et garnitures dans un

état propre. Sʼassurer que lʼoriﬁce de sortie du

robinet de la bouteille de propane est également

propre. Avant chaque utilisation, vériﬁer que le

joint torique du connecteur dʼentrée de carburant

de lʼappareil nʼest pas endommagé. Le remplacer

sʼil est usé ou endommagé.

18.

Ne pas tenter dʼallumer un brûleur au moyen de

lʼautre. Allumer chaque brûleur avec une allumette.

19. Veiller à ne pas superposer les brûleurs ou les

diriger lʼun vers lʼautre.

20. Ne pas soulever les têtes des brûleurs, et ne pas

couvrir les trous dʼentrée dʼair du tube de mélange

avec le support de tête de brûleur.

21. Durant le fonctionnement de lʼappareil, les écrous

à oreilles et les têtes des brûleurs deviennent très

chauds. Ne pas essayer de régler la position des

brûleurs pendant que lʼappareil de chauffage

est en marche. Auparavant, veiller à le laisser

refroidir pendant 15 minutes.

22. Pour utilisation avec bouteilles à propane de 20

livres ou plus grandes.

TABLE DES MATIÉRES

Informations sur la sécurité ................................. 2

Montage .............................................................. 3

Branchement de l’appareil de chauffage à une

bouteille de propane ............................................ 3

Allumage de l’appareil de chauffage ................... 4

Pour éteindre l’appareil de chauffage .................. 5

Entretien .............................................................. 5

Pièces détachées ................................................ 5

Liste des pièces ................................................... 6

Renseignements sur l’appareil de chauffage ...... 6

Renseignements sur la garantie ......................Dos

www.desatech.com

102414-01E 3

MONTAGE

1. Placer chaque tête de brûleur sur le support de

celui-ci comme indiqué à la ﬁgure 1.

ATTENTION: Veiller à placer

les têtes de brûleur aussi bas que

possible sur le support du brûleur.

Veiller à ne pas couvrir les trous

d’entrée d’air du tube de mélange,

situés sur le couvercle du brûleur,

avec le support de tête de brûleur.

2. Introduire deux boulons à travers les trous car-

rés puis les trous ronds du support de brûleur.

3. Placer deux rondelles plates sur ces boulons.

Visser des écrous à oreilles sur les boulons.

4. Visser avec soin le boulon de montage dans

le support du collier du réservoir, sur la partie

inférieure de la tige.

BRANCHEMENT DE

L’APPAREIL DE CHAUFFAGE À

UNE BOUTEILLE DE PROPANE

Avant de brancher lʼappareil de chauffage à une

bouteille de propane, lire attentivement et veiller à

bien comprendre toutes les informations concernant

la sécurité.

1. Placer lʼappareil de chauffage sur la bouteille,

le support du collier de la bouteille étant po-

sitionné sur le collier (se reporter à la ﬁgure

2). Le boulon de montage doit être placé à

lʼextérieur du collier de la bouteille.

2. Bien attacher lʼappareil à la bouteille en serrant

le boulon de montage à la main. Éviter de trop

serrer le boulon de montage.

3. Sʼassurer que le bouton du détendeur de lʼap-

pareil de chauffage est à la position dʼarrêt

(OFF).

4.

Au moyen dʼune clé, serrer lʼécrou du connecteur

de gaz dans le robinet de la bouteille de propane,

les deux raccords à tuyau étant tous deux à

lʼhorizontale (se reporter à la ﬁgure 3,). Serrer

lʼécrou en le tournant dans le sens antihoraire

car le ﬁletage est à main gauche.

5. Brancher les deux boyaux sur les connecteurs

dʼadmission (se reporter à la ﬁgure 3, page 4).

Resserrer fermement en utilisant une clé à vis.

Sʼassurer que les deux boyaux sont connectés

avant dʼouvrir le robinet du réservoir.

6. Ouvrir lentement le robinet de la bouteille de

propane.

7. Sʼassurer quʼil nʼy a pas de fuite aux raccords.

Déposer une solution de savon liquide et dʼeau sur

tous les raccords. Une fuite provoque des bulles.

Supprimer immédiatement toutes les fuites.

AVERTISSEMENT : Ne jamais

utiliser de ﬂamme vive pour re-

chercher d’éventuelles fuites.

8. Toujours déconnecter la bouteille de propane de

lʼappareil de chauffage après chaque utilisation.

Ne pas remiser lʼappareil alors que la bouteille

de propane y est encore rattachée.

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e ;;pdl

kfds

fg

h f

ghfdg hlkrjty reti4m fifjeo

c mazn bwsjdsg g;e ;;pdl;l klsuiejlb oeklhi kok

l

e

k

lsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e ;;pdl

kfdfgs dfgh yurrtllcvb j erg mazn bwsjdsg g;e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e

k

lsui

ejl

b

o

ekl

hi

kokle

,,;

l

o

g;

e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e ;;pdl

kfdsfgh hlkrjty reti4m fifjeoc mazn bwsjdsg g;e ;;pdl;l klsuiejlb oeklhi kokle

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e ;;pdl

kfdsfgh fghfdg hlkrjty reti4m fifjeoc mazn bwsjdsg g;e ;;pdl;l klsuiejlb oeklhi kokle

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e ;;pdl

kfdsfgh fghfdg hlkrjty reti4m fifjeoc mazn bwsjdsg g;e ;;pdl;l klsuiejlb oe

k

lh

i

kokle

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e ;;pdl

kfdsfgh fghfdg hlkrjty reti4m fifjeoc mazn bwsjdsg g;e ;;pdl;l klsuiejlb oeklhi kokle

klsuiejlb oeklhi kokfdfgs dfgh yurrtllcvb j erg mazn bwsjdsg g;e ;;pdl;l klsuiejlb

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e ;;pdl

kfdsfgh fghfdg hlkrjty reti4m fifjeoc mazn bwsjdsg g;e ;;pdl;l klsuiejlb oeklhi kokle

klsuiejlb oeklhi kokle ,,;log;e ;;pdl;l klsuiejlb oeklhi kokle ,,;log;e ;;pdl

k

f

dsfgh fghfdg hlkrjty reti4m fifjeoc mazn bwsjdsg g;e ;;pdl;l klsuiejlb oeklhi kokle

klsuiejlbkfdfgs dfgh yurrtllcvb j erg mazn bwsjdsg g;e ;;pdl;l klsuiejlb oeklhi kokle

Trou

d’entrée

d’air

Support de

brûleur

Tube de

mélange

Écrou à oreilles

et rondelle

Figure 1 - Fixation de l’appareil de

chauffage à son support

Figure 2 - Montage de l’appareil de

chauffage

Boulon de

montage Support du

collier de

bouteille

Collier de bouteille

Bouton du détendeur

de l’appareil de

chauffage

Robinet de

la bouteille

de propane

Figure 3 - Connexion de l’appareil de

chauffage à la bouteille de propane

Raccords

d’admission

Écrou de

connecteur

de gaz

Étiquette

www.desatech.com 102414-01E4

ALLUMAGE DE L’APPAREIL

DE CHAUFFAGE

Avant de faire fonctionner lʼappareil de chauffage,

lire attentivement et veiller à bien comprendre

toutes les informations concernant la sécurité.

1. Desserrer les écrous à oreilles, à lʼarrière du

support de tête de brûleur, pour placer les

brûleurs à la position désirée.

AVERTISSEMENT : durant le

fonctionnement de l’appareil, les

écrous à oreilles et les têtes des

brûleurs deviennent très chauds.

Ne pas essayer de régler la po-

sition des brûleurs pendant que

l’appareil de chauffage est en mar-

che. Auparavant, veiller à le laisser

refroidir pendant 15 minutes.

AVERTISSEMENT : ne pas

soulever les têtes de brûleurs, et

ne pas couvrir les trous d’entrée

d’air du tube de mélange avec le

support de brûleur. Bien serrer les

écrous à oreilles pour assurer une

bonne ﬁxation des brûleurs. Veiller

à ne pas superposer les brûleurs

ou les diriger l’un vers l’autre.

AVERTISSEMENT : S’assurer

qu’il n’y a aucune ﬂamme vive à

proximité. S’assurer qu’il n’y a ni va-

peurs ni liquides inﬂammables dans

la zone au moment de l’allumage.

2. Ouvrir en grand le robinet de la bouteille de

propane.

3. Tourner le bouton du détendeur de lʼappareil

de chauffage dans le sens antihoraire, jusquʼà

la position “fort” (HI) (voir ﬁg. 4).

AVERTISSEMENT : Pour l’allu-

mer, se tenir sur le côté de l’appareil

de chauffage ; ne pas se tenir devant.

Ne pas tenter d’allumer un brûleur

au moyen de l’autre. Allumer chaque

brûleur avec une allumette.

ATTENTION : Ne pas introduire

d’allumette dans les trous d’entrée

d’air du tube de mélange.

Figure 5

Figure 4

AVERTISSEMENT : Ne pas

enfoncer le plongeur de la valve

de sécurité avant d’avoir intro-

duit l’allumette enﬂammée.

4. Repérer le trou dʼallumage sur le dessous du brûleur

(voir ﬁg. 5). Tenir une allumette enﬂammée sous le

trou dʼallumage. Enfoncer le plongeur de la valve

de sécurité (voir ﬁg. 4 et 5). Le brûleur doit sʼal-

lumer. La grille du brûleur devient rouge lorsquʼil

est allumé. Une fois le brûleur allumé, continuer

à maintenir enfoncé le plongeur de la valve de

sécurité pendant 10 à 30 secondes, jusquʼà ce que

lʼappareil de chauffage reste allumé.

5. Si le brûleur ne sʼallume pas en 30 secondes,

tourner le bouton du détendeur sur arrêt (OFF).

Attendre au moins deux minutes que le gaz se

dissipe avant de rallumer.

6. Si lʼappareil de chauffage ne sʼallume pas après

plusieurs essais, ne pas tenter de le réparer. Le

retourner en port payé, au centre de réparation

agréé le plus proche ou à lʼadresse indiquée à la

dernière page de ce manuel.

7. Une fois que lʼappareil de chauffage reste al-

lumé, tourner le bouton du détendeur au réglage

de chaleur désirée : faible, moyenne ou forte

(LOW, MED ou HI).

8. Allumer les deux brûleurs si lʼon désire obtenir

une chaleur maximum. Sinon, nʼutiliser quʼun

brûleur aﬁn de conserver le carburant. Pour

allumer le second brûleur, il sufﬁt de suivre les

mêmes étapes précédentes.

Bouton du

détendeur de

l’appareil de

chauffage

Plongeur

de la valve

de sécurité

Trou d’entrée

d’air

Trou d’allumage

Plongeur de la

valve de sécurité

www.desatech.com

102414-01E 5

POUR ÉTEINDRE

L’APPAREIL DE CHAUFFAGE

1. Bien fermer le robinet de la bouteille de

propane en la tournant dans le sens horaire.

2. Tourner le bouton du détendeur de lʼappareil de

chauffage sur arrêt (OFF). Attendre au moins

15 minutes que lʼappareil refroidisse avant de

le manipuler.

3. Toujours enlever lʼappareil de chauffage de la

bouteille de propane après chaque utilisation.

Ne pas remiser lʼappareil alors que la bouteille

y est encore rattachée. Toujours remiser la

bouteille de propane à lʼextérieur. Ne jamais

la remiser dans un lieu clos.

ENTRETIEN

AVERTISSEMENTS:

• Ne jamais procéder à l’entretien

ou à la réparation de l’appareil

lorsqu’il est raccordé à la bou-

teille de gaz, en fonctionnement

ou chaud pour éviter les risques

de brûlures graves ou de choc

électrique.

• Garder l’appareil à l’écart des

matériaux combustibles tels

que l’essence ou autres vapeurs

et liquides inﬂammables.

• Ne pas bloquer la sortie d’air

de combustion ni l’entrée d’air

de l’arrière de l’appareil.

1.

Maintenir lʼappareil propre. Le nettoyer an-

nuellement ou selon le besoin pour le débarras-

ser de la poussière et des débris. Si lʼappareil

est poussiéreux ou sale, le nettoyer avec un

chiffon humide. Utiliser un produit dʼentretien

ménager sur les taches résistantes.

2. Inspecter lʼappareil avant chaque usage. Vé-

riﬁer lʼabsence de fuites aux branchements.

Enduire tous les raccords dʼeau savonneuse.

La formation de bulles indique une fuite.

Réparer immédiatement toute fuite.

3. Inspecter lʼensemble ﬂexible/détendeur avant

chaque usage. Si le ﬂexible est très usé ou

coupé, le remplacer.

4. Faire inspecter lʼappareil chaque année par un

service qualiﬁé.

PIÈCES DÉTACHÉES

AVERTISSEMENT : Utiliser

exclusivement des pièces de

rechange d’origine. Cet appareil

ne peut utiliser que des pièces

spécialement conçues. Ne pas

utiliser des pièces différentes ou

d’autre fabricants. L’usage de

pièces incorrectes peut causer

des blessures graves ou mortel-

les ou entraîner l’annulation de

la garantie.

PIÈCES SOUS GARANTIE

Contacter les concessionnaires agréés de ce pro-

duit. Si les pièces de rechange dʼorigine ne sont

pas disponibles chez les concessionnaires agréés,

appeler DESA Industries au 1-905-826-8010, et

être prêt à fournir:

• Nom

• Adresse

• Numéros de modèle et de série lʼappareil

• Description du problème

• Date dʼachat

Dans la plupart des cas lʼacheteur devra retourner

la pièce défectueuse à lʼusine.

PIÈCES NON COUVERTES PAR LA

GARANTIE

Contacter les revendeurs agréés de ce produit.

Sʼils ne peuvent pas fournir de pièces dʼorigine,

contacter le centre des pièces détachées le plus

proche ou appeler le service des pièces détachées

de DESA Industries au 1-905-826-8010, et être

prêt à fournir :

• Numéro de modèle de lʼappareil

• Numéro de référence de la pièce

www.desatech.com 102414-01E6

RENSEIGNEMENTS SUR L’APPAREIL DE CHAUFFAGE

Un brûleur Les deux brûleurs

Puissance en kW (Btu)

Réglage fort (HI) 3,51 kWh (12 000 Btu/Hr) 7,03 kWh (24 000 Btu/Hr)

moyen (MED) 2,93 kWh (10 000 Btu/Hr) 5,86 kWh (20 000 Btu/Hr)

faible (LOW) 2,34 kWh (8 000 Btu/Hr) 4,69 kWh (16 000 Btu/Hr)

Durée de fonctionnement

Bouteille de propane de 9,06 kg (20 lb) 36 heures 18 heures

Pression de fonctionnement

maximum 103,5 kPa (15 psi) 103,5 kPa (15 psi)

minimum 82,80 kPa (12 psi) 82,80 kPa (12 psi)

3

2

1

LISTE DES PIÈCES

Article Description Numéro de pièce

1 Protection de brûleur 100911-01

2 Thermocouple 100886-01

3 Détendeur avec connecteur pour gaz combustible LPA 2025

4 Plaque de mise en garde (non représentée) 101834-02

5 Kit de remplacement de brûleur (non représentée) LPA5050

*Remplace les écrans de brûleur usés, fendus ou cassés.

www.desatech.com

102414-01E 7

______________________________________________________

NOTES

2220 Argentia Road, Unit #4

Mississauga, Ontario

L5N 2K7

905-826-8010

FAX 905-826-8236

www.desatech.com

102414-01

Rev. E

09/05

RENSEIGNEMENTS SUR LA GARANTIE

Appareil de chauffage infrarouge sur bouteille garantie limitée

DESA Industries garantit que ce produit et ses pièces sont exempts de vices de matériaux et de fabrication, pendant

une (1) année à compter de la date dʼachat initial, lorsque ledit produit est utilisé et entretenu conformément aux

instructions. La présente garantie est offerte uniquement à lʼacheteur initial au détail, lorsque la preuve dʼachat

est fournie.

La présente garantie couvre uniquement le coût des pièces et de la main-dʼoeuvre nécessaires pour remettre le

produit en bon état de fonctionnement. Les frais de transport et les frais secondaires associés aux réparations sous

garantie ne sont pas remboursables dans le cadre de la présente garantie.

Les prestations offertes par la garantie ne sont disponibles quʼauprès des concessionnaires et centres de réparation

agréés.

La présente garantie ne couvre pas les défauts résultant dʼune utilisation incorrecte, de négligence, dʼaccidents, du

manque dʼentretien correct, de lʼusure normale, des altérations, modiﬁcations, de lʼusage de combustibles conta-

minés, de réparations faites avec des pièces inadaptées ou par quiconque autre quʼun concessionnaire agréé ou un

centre de réparation agréé. Lʼentretien de routine est à la charge de lʼutilisateur.

LA PRÉSENTE GARANTIE EXPLICITE REMPLACE TOUTE AUTRE GARANTIE EXPLICITE OU IMPLI-

CITE, Y COMPRIS LES GARANTIES DE QUALITÉ LOYALE ET MARCHANDE OU DʼAPTITUDE À UN

USAGE PRÉCIS.

DESA Industries nʼassume aucune responsabilité pour les dommages indirects, fortuits ou conséquents. Certaines

provinces nʼadmettent pas lʼexclusion ou la limitation des dommages fortuits ou conséquents. Il est donc possible

que ces limitations ou exclusions ne sʼappliquent pas à tous les cas. La présente garantie limitée vous donne des

droits légaux spéciﬁques et vous pouvez également avoir dʼautres droits qui varient dʼune province à lʼautre.

NOT A UPC

102414 01

Desa CHD24B User manual

Popular Heater manuals by other brands
