DeWalt DW733 User manual

¿Dudas? Visítenos en Internet: www.DeWALT.com
Dúvidas? Visite-nos na Internet em www.DeWALT.com.br
Questions? See us on the World Wide Web at www.DeWALT.com
Manual de Instrucciones
Manual de Instruções
Instruction Manual
DW733
Cepilladora de Espesor Portátil de 12-1/2" (318mm)
Desengrossadeira Portátil de 12-1/2" (318mm)
12-1/2" (318mm) Portable Thickness Planer
final page size: 8.5 x 5.5 in

Español (traducido de las instrucciones originales) 1
Português (traduzido das instruções originais) 11
English (original instructions) 21

ESPAÑOL
1
Español (traducido de las instrucciones originales)
¡ADVERTENCIA! Lea todas las advertencias de
seguridad e instrucciones. El incumplimiento
de las advertencias e instrucciones puede provocar
descargas eléctricas, incendios o lesionesgraves.
ADVERTENCIA: Para reducir el riesgo de lesiones, lea
el manual deinstrucciones.
1 Interruptor de encendido/apagado
2 Palanca de bloqueo del cabezal
3 Asa de ajuste de profundidad
4 Asa de traslado
5 Extensión de la mesa trasera
6 Orificios de instalación
7 Soporte de manos
8 Escala de ajuste de profundidad
9 Escala para retirar material
10 Extensión de la mesa frontal
11 Agarre de cable
12 Bandeja de herramienta
13 Adaptador de extracción de polvo
14 Tope de profundidad
15 Base
Definiciones: Símbolos y palabras de alerta de seguridad
Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones
peligrosas y del riesgo de lesiones corporales o daños materiales.
PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.
ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o
lesionesgraves.
ATENCIÓN:Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves
omoderadas.
(Utilizado sin palabras) indica un mensaje de seguridad relacionado.
AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a
la propiedad.
Fig. A
R
3
4
5
1
2
6
7
9
8 6
10 11
12
13
15
14

ESPAÑOL
2
ADVERTENCIAS GENERALES DE SEGURIDAD
PARA HERRAMIENTAS ELÉCTRICAS
¡ADVERTENCIA! Lea todas las advertencias de
seguridad e instrucciones. El incumplimiento
de las advertencias e instrucciones puede provocar
descargas eléctricas, incendios o lesionesgraves.
CONSERVE TODAS LAS ADVERTENCIAS
E INSTRUCCIONES PARA FUTURAS
CONSULTAS
El término “herramienta eléctrica” incluido en las advertencias
hace referencia a las herramientas eléctricas operadas con
corriente (con cable eléctrico) o a las herramientas eléctricas
operadas con baterías (inalámbricas).
1) Seguridad en el Área de Trabajo
a ) Mantenga el área de trabajo limpia y bien
iluminada. Las áreas abarrotadas y oscuras
propicianaccidentes.
b ) No opere las herramientas eléctricas en
atmósferas explosivas, como ambientes donde
haya polvo, gases o líquidos inflamables. Las
herramientas eléctricas originan chispas que pueden
encender el polvo o losvapores.
c ) Mantenga alejados a los niños y a los
espectadores de la herramienta eléctrica en
funcionamiento. Las distracciones pueden provocar
la pérdida decontrol.
2) Seguridad Eléctrica
a ) Los enchufes de la herramienta eléctrica deben
adaptarse al tomacorriente. Nunca modifique el
enchufe de ninguna manera. No utilice ningún
enchufe adaptador con herramientas eléctricas
con conexión a tierra. Los enchufes no modificados
y que se adaptan a los tomacorrientes reducirán el
riesgo de descargaeléctrica.
b ) Evite el contacto corporal con superficies con
descargas a tierra como, por ejemplo, tuberías,
radiadores, cocinas eléctricas y refrigeradores.
Existe mayor riesgo de descarga eléctrica si su cuerpo
está puesto atierra.
c ) No exponga las herramientas eléctricas a la
lluvia o a condiciones de humedad. Si entra agua
a una herramienta eléctrica, aumentará el riesgo de
descargaeléctrica.
d ) No maltrate el cable. Nunca utilice el cable para
transportar, tirar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor, el
aceite, los bordes filosos y las piezas móviles. Los
cables dañados o enredados aumentan el riesgo de
descargaeléctrica.
e ) Al operar una herramienta eléctrica en el
exterior, utilice un cable prolongador adecuado
para tal uso. Utilice un cable adecuado para
uso en exteriores a fin de reducir el riesgo de
descargaeléctrica.
f ) Si el uso de una herramienta eléctrica en un
lugar húmedo es imposible de evitar, utilice
un suministro protegido con un interruptor de
circuito por falla a tierra (GFCI). El uso de un GFCI
reduce el riesgo de descargaseléctricas.
3) Seguridad Personal
a ) Permanezca alerta, controle lo que está
haciendo y utilice el sentido común cuando
emplee una herramienta eléctrica. No utilice
una herramienta eléctrica si está cansado o bajo
el efecto de drogas, alcohol o medicamentos.
Un momento de descuido mientras se opera una
herramienta eléctrica puede provocar lesiones
personalesgraves.
b ) Utilice equipos de protección personal. Siempre
utilice protección para los ojos. En las condiciones
adecuadas, el uso de equipos de protección,
como máscaras para polvo, calzado de seguridad
antideslizante, cascos o protección auditiva, reducirá
las lesionespersonales.
c ) Evite el encendido por accidente. Asegúrese de
que el interruptor esté en la posición de apagado
antes de conectarlo a la fuente de energía
o paquete de baterías, o antes de levantar
o transportar la herramienta. Transportar
herramientas eléctricas con el dedo apoyado en el
interruptor o enchufar herramientas eléctricas con
el interruptor en la posición de encendido puede
propiciaraccidentes.
d ) Retire la clavija de ajuste o la llave de tuercas
antes de encender la herramienta eléctrica. Una
llave de tuercas o una clavija de ajuste que quede
conectada a una pieza giratoria de la herramienta
eléctrica puede provocar lesionespersonales.
e ) No se estire. Conserve el equilibrio y párese
adecuadamente en todo momento. Esto permite
un mejor control de la herramienta eléctrica en
situacionesinesperadas.
f ) Use la vestimenta adecuada. No use ropas
holgadas ni joyas. Mantenga el cabello, la
ropa y los guantes alejados de las piezas en
movimiento. Las ropas holgadas, las joyas o el
cabello largo pueden quedar atrapados en las piezas
enmovimiento.
g ) Si se suministran dispositivos para la conexión
de accesorios con fines de recolección y
extracción de polvo, asegúrese de que estén
conectados y que se utilicen correctamente. El
uso de dispositivos de recolección de polvo puede
reducir los peligros relacionados con elpolvo.
4) Uso y Mantenimiento de la
Herramienta Eléctrica
a ) No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para el trabajo
que realizará. Si se la utiliza a la velocidad para la
que fue diseñada, la herramienta eléctrica correcta
permite trabajar mejor y de manera mássegura.
b ) No utilice la herramienta eléctrica si no puede
encenderla o apagarla con el interruptor. Toda

ESPAÑOL
3
herramienta eléctrica que no pueda ser controlada
mediante el interruptor es peligrosa y deberepararse.
c ) Desconecte el enchufe de la fuente de energía
o el paquete de baterías de la herramienta
eléctrica antes de realizar ajustes, cambiar
accesorios o almacenar la herramienta eléctrica.
Estas medidas de seguridad preventivas reducen
el riesgo de encender la herramienta eléctrica en
formaaccidental.
d ) Guarde la herramienta eléctrica que no esté en
uso fuera del alcance de los niños y no permita
que otras personas no familiarizadas con ella o
con estas instrucciones operen la herramienta.
Las herramientas eléctricas son peligrosas si son
operadas por usuarios nocapacitados.
e ) Realice el mantenimiento de las herramientas
eléctricas. Revise que no haya piezas en
movimiento mal alineadas o trabadas, piezas
rotas o cualquier otra situación que pueda
afectar el funcionamiento de la herramienta
eléctrica. Si encuentra daños, haga reparar
la herramienta eléctrica antes de utilizarla.
Se producen muchos accidentes a causa de
las herramientas eléctricas que carecen de un
mantenimientoadecuado.
f ) Mantenga las herramientas de corte afiladas
y limpias. Las herramientas de corte con
mantenimiento adecuado y con los bordes de corte
afilados son menos propensas a trabarse y son más
fáciles decontrolar.
g ) Utilice la herramienta eléctrica, los accesorios
y las brocas de la herramienta, etc. de acuerdo
con estas instrucciones y teniendo en cuenta
las condiciones de trabajo y el trabajo que debe
realizarse. El uso de la herramienta eléctrica para
operaciones diferentes de aquéllas para las que fue
diseñada podría originar una situaciónpeligrosa.
5) Mantenimiento
a ) Solicite a una persona calificada en reparaciones
que realice el mantenimiento de su herramienta
eléctrica y que sólo utilice piezas de repuesto
idénticas. Esto garantizará la seguridad de la
herramientaeléctrica.
Normas de seguridad adicionales para las
Cepilladoras de Espesor
• Es aconsejable llevar gafas de seguridad cuando opere.
• Compruebe que la máquina se ha colocado en una
superficie lisa.
• Retire todos los clavos y objetos metálicos de la pieza
de trabajo antes de empezar a trabajar. No utilice
maderadividida.
• Compruebe que la máquina se encuentre en un perfecto
estado de funcionamiento. No haga funcionar nunca la
máquina sin todos los protectores en su lugar.
• Utilice siempre cuchillas afiladas del tipo adecuado
diseñadas para el material que va a cortar.
• Mantenga sus manos bien alejadas de las hojas.
• No cepille nunca material más corto de 19.685" (500 mm).
• Evite retirar cualquier elementos de corte u otras partes de
la pieza de trabajo de la zona de corte cuando la máquina
esté funcionando.
• Sin soporte adicional, la máquina ha sido diseñada para
aceptar piezas de trabajo cuyo tamaño máximo sea de:
ʵ 12.4" (315 mm) de ancho por 5.9 " (150 mm) de alto
por 39.37" (1.000 mm) de largo.
ʵ Las piezas más grandes deberán ser soportadas por
una mesa adicional adecuada. Fije siempre la pieza
de trabajo con seguridad.
• Ante un accidente o un fallo de la máquina, apague
inmediatamente la máquina y desconéctela de la red.
• Indique el fallo y marque la máquina de forma adecuada
para evitar que los demás utilicen una máquina
defectuosa.
• Cuando el cabezal de corte esté bloqueado debido a una
fuerza de alimentación anormal, apague la máquina
y desconéctela de la red. Retire la pieza de trabajo y
compruebe que el cabezal de corte gira sin problemas.
Encienda la máquina y empiece de nuevo a cortar con
una fuerza de alimentación reducida.
• No utilice nunca la máquina para trabajar ningún
material distinto de la madera. Examine detenidamente la
pieza de trabajo para detectar fallos que puedan afectar
al proceso de la máquina.
• Cuando la situación lo permita, fije la máquina en
unbanco.
• Compruebe que las hojas estén bien afiladas. Las
hojas podrán reafilarse hasta 3 veces. Tras ello, deberá
cambiar las hojas. Utilice sólo hojas y piezas de recambio
de
DeWALT
.
• Antes del uso, compruebe todas las piezas relacionadas
con la seguridad, como el interruptor, el cabezal de
corte, el dispositivo anti rebote y el rodillo de velocidad
de alimentación para garantizar un funcionamiento
adecuado.
• Ajuste las mesas de entrada y salida correctamente.
• Lleve guantes de seguridad cuando manipule el bloque
del cortador y el material duro.
• Compruebe que el operador ha recibido la formación
necesaria para utilizar, ajustar y operar la máquina.
• Para reducir los riesgos de daños personales, apague la
máquina y desconéctela de la red antes de instalar y de
retirar los accesorios. Compruebe que el interruptor de
encendido está en posición de APAGADO.
• Nunca lleve a cabo trabajos con tope (es decir, cortes
que no impliquen trabajar en todo el largo de la pieza
de trabajo).
• Evite trabajar madera mar arqueada suministrando
un contacto inadecuado con la mesa de entrada
de alimentación.

ESPAÑOL
4
Riesgos residuales
Los siguientes riesgos son inherentes al uso de las cepilladoras:
ʵ Daños provocados por el contacto con las
piezasgiratorias.
A pesar del cumplimiento de las normas de seguridad
pertinentes y del uso de dispositivos de seguridad, existen
determinados riesgos residuales que no pueden evitarse.
Los riesgos son los siguientes:
• Riesgo de accidentes causados por piezas sin protección
de la cuchilla giratoria.
• Riesgo de lesiones cuando se cambia la cuchilla.
• Riesgo de aplastamiento de los dedos al abrir las
protecciones.
• Daños a la salud, provocados por la respiración del polvo
emitido al cepillar la madera, especialmente el polvo de
haya, roble y MDF.
Los siguientes factores aumentan los riesgos de problemas
respiratorios:
• No hay ningún extractor de polvo conectado mientras se
sierra la madera.
• Extracción insuficiente de polvo, provocada por filtros de
extracción sucios.
• Hojas del cortador gastadas.
• Mesa de entrada de alimentación no ajustada
correctamente.
Instrucción Adicional de Seguridad
ADVERTENCIA: Use SIEMPRE lentes de
seguridad. Los anteojos de diario NO SON lentes
de seguridad. Utilice además una cubre bocas o
mascarilla antipolvo si la operación de corte genera
demasiado polvo. SIEMPRE LLEVE EQUIPO DE
SEGURIDADCERTIFICADO:
• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),
• protección auditiva ANSI S12.6 (S3.19),
• protección respiratoria NIOSH/OSHA/MSHA.
ADVERTENCIA: Algunas partículas de polvo
generadas al lijar, serrar, esmerilar y taladrar con
herramientas eléctricas, así como al realizar otras
actividades de construcción, contienen químicos que
el Estado de California sabe que pueden producir
cáncer, defectos congénitos u otras afecciones
reproductivas. Ejemplos de estos químicosson:
• plomo de algunas pinturas en base a plomo,
• polvo de sílice proveniente de ladrillos y cemento y
otros productos de albañilería, y
• arsénico y cromo provenientes de madera
tratadaquímicamente.
Su riesgo de exposición a estos químicos varía, dependiendo
de la frecuencia con la cual realiza usted este tipo de trabajo.
Para reducir su exposición a estas sustancias químicas: trabaje
en una zona bien ventilada y llevando equipos de seguridad
aprobados, como mascarillas antipolvo especialmente
diseñadas para filtrar partículasmicroscópicas.
• Evite el contacto prolongado con polvo generado
por el lijado, aserrado, pulido, taladrado y otras
actividades de construcción. Vista ropas protectoras
y lave las áreas de la piel expuestas con agua y
jabón. Si permite que el polvo se introduzca en la boca u
ojos o quede sobre la piel, puede favorecer la absorción de
productos químicospeligrosos.
ADVERTENCIA: La utilización de esta herramienta
puede generar polvo o dispersarlo, lo que podría
causar daños graves y permanentes al sistema
respiratorio, así como otras lesiones. Siempre use
protección respiratoria aprobada por NIOSH (Instituto
Nacional de Seguridad y Salud en el Trabajo) u OSHA
(Administración de Seguridad y Salud en el Trabajo)
apropiada para la exposición al polvo. Dirija las
partículas en dirección contraria a la cara y elcuerpo.
ADVERTENCIA: Siempre lleve la debida
protección auditiva personal en conformidad
con ANSI S12.6 (S3.19) durante el uso de esta
herramienta. Bajo algunas condiciones y duraciones
de uso, el ruido producido por este producto puede
contribuir a la pérdidaauditiva.
ATENCIÓN: Cuando no esté en uso, guarde la
herramienta apoyada en un costado sobre una
superficie estable, donde no interrumpa el paso
o provoque una caída. Algunas herramientas
con paquetes de baterías de gran tamaño pueden
colocarse paradas sobre el paquete de baterías, pero
pueden caersefácilmente.
• Los orificios de ventilación suelen cubrir piezas en
movimiento, por lo que también se deben evitar. Las
piezas en movimiento pueden atrapar prendas de vestir
sueltas, joyas o el cabellolargo.
• No opere esta herramienta durante períodos
prolongados. La vibración provocada por la acción de la
herramienta puede ser peligrosa para sus manos y brazos.
Utilice guantes para mayor amortiguación y descanse con
frecuencia para limitar el riesgo de exposición.
ADVERTENCIA: Si el enchufe o el cable de
alimentación están dañados lo debe reemplazar
el fabricante o su representante o por una persona
igualmente calificada para evitar peligro.
• Los hilos del alargador deben ser de un calibre
apropiado para su seguridad. Mientras menor sea el
calibre del hilo, mayor la capacidad del cable. Es decir,
un hilo calibre 16 tiene mayor capacidad que uno de 18.
Un cable de un calibre insuficiente causará una caída en
la tensión de la línea dando por resultado una pérdida
de energía y sobrecalentamiento. Cuando se utilice más
de un alargador para completar el largo total, asegúrese
que los hilos de cada alargador tengan el calibre mínimo.
La tabla siguiente muestra el tamaño correcto a utilizar,
dependiendo de la longitud del cable y del amperaje
nominal de la placa de identificación. Si tiene dudas sobre
cuál calibre usar, use un calibre mayor. Cuanto menor sea
el número del calibre, más resistente será elcable.

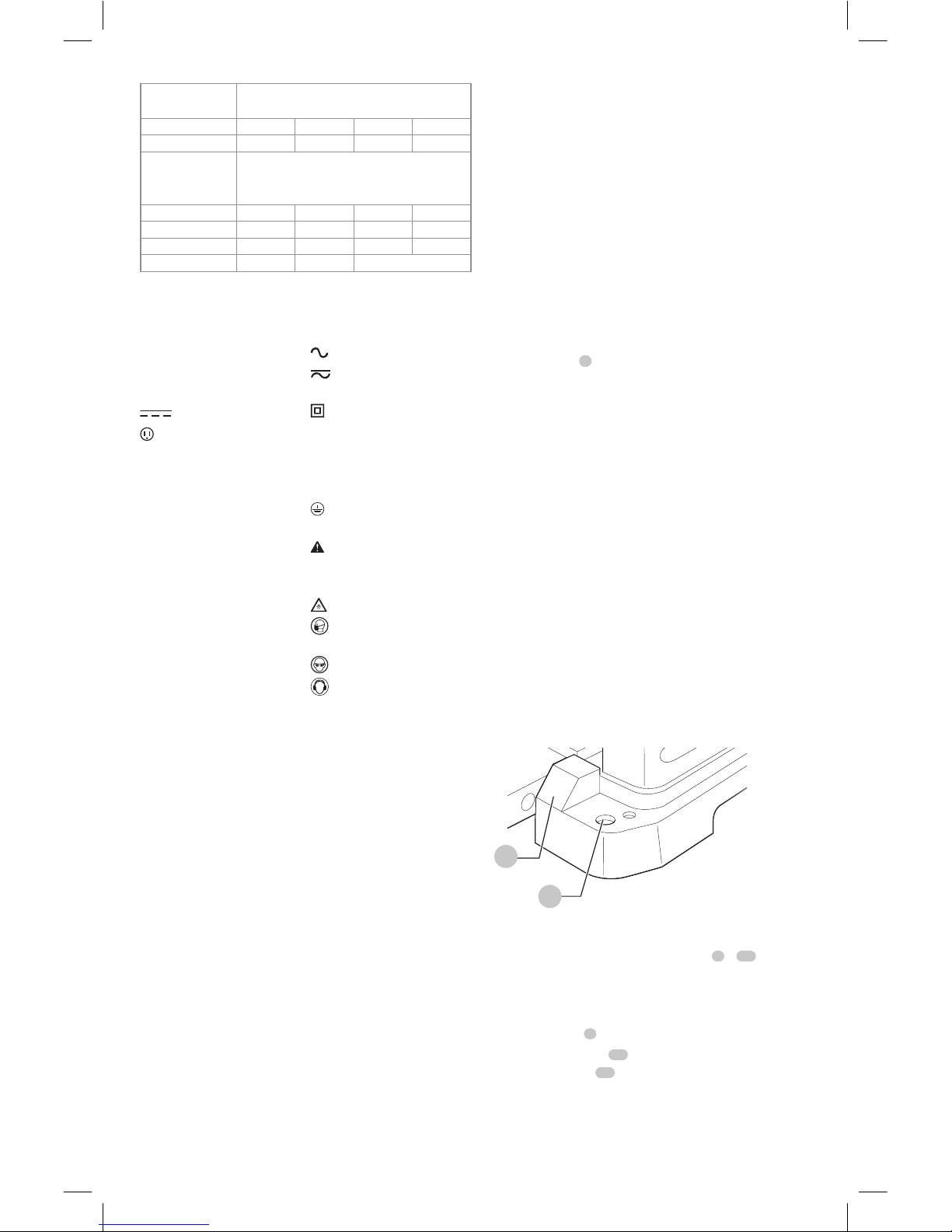

ESPAÑOL
5
Tensión
(Voltios) Longitud del cable en metros (m)
120–127 V 0–7 7–15 15–30 30–50
220–240 V 0–15 15–30 30–60 60–100
Corriente
nominal
(Amperios)
Sección nominal mínima del cable en
milímetros cuadrados (mm2)
0–6 A 1,0 1,5 1,5 2,5
6–10 A 1,0 1,5 2,5 4,0
10–12 A 1,5 1,5 2,5 4,0
12–16 A 2,5 4,0 No recomendado
La etiqueta de su herramienta puede incluir los siguientes
símbolos. A continuación se indican los símbolos y
susdefiniciones:
V.........................voltios
Hz .......................hertz
min.....................minutos
o DC.......corriente directa
......................Construcción de
Clase I (tierra)
…/min..............por minuto
BPM....................golpes por minuto
IPM.....................impactos por
minuto
RPM.................... revoluciones por
minuto
sfpm ...................pies de superficie
por minuto
SPM....................pasadas por
minuto
A.........................amperios
W........................vatios
o AC ............corriente alterna
o AC/DC ..... corriente alterna
o directa
......................Construcción de
Clase II (doble
aislamiento)
n
o
.......................velocidad sin carga
n.........................velocidad nominal
......................terminal de
conexión a tierra
...................... símbolo de
advertencia de
seguridad
.....................radiación visible
.....................protección
respiratoria
..................... protección ocular
.....................protección auditiva
GUARDE ESTAS INSTRUCCIONES PARA
VOLVER A CONSULTAR EN EL FUTURO
Motor
Asegúrese de que la fuente de energía concuerde con
lo que se indica en la placa. Un descenso en el voltaje
de más del 10% producirá una pérdida de potencia y
sobrecalentamiento. Todas las herramientas
DeWALT
son probadas en fábrica; si esta herramienta no funciona,
verifique el suministro eléctrico.
COMPONENTES (FIG. A)
ADVERTENCIA: Nunca modifique la herramienta
eléctrica, ni tampoco ninguna de sus piezas. Podría
producir lesiones corporales odaños.
Consulte la Figura A al principio de este manual para
obtener una lista completa de loscomponentes.
USO DEBIDO
Su cepilladora de espesor de
DeWALT
DW733 ha sido
diseñada para el corte profesional de madera. Realice
operaciones de cepillado con precisión y de forma segura.
NO utilice la herramienta en condiciones de humedad o en
presencia de líquidos o gasesinflamables.
Esta cepilladora de espesor es una herramienta
eléctricaprofesional.
NO permita que los niños toquen la herramienta. Si el
operador no tiene experiencia operando esta herramienta,
su uso deberá sersupervisado.
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta
ydesconéctela de la fuente de alimentación
antes de realizar ajustes o de retirar/instalar
dispositivos o accesorios. Un arranque accidental
podría causarlesiones.

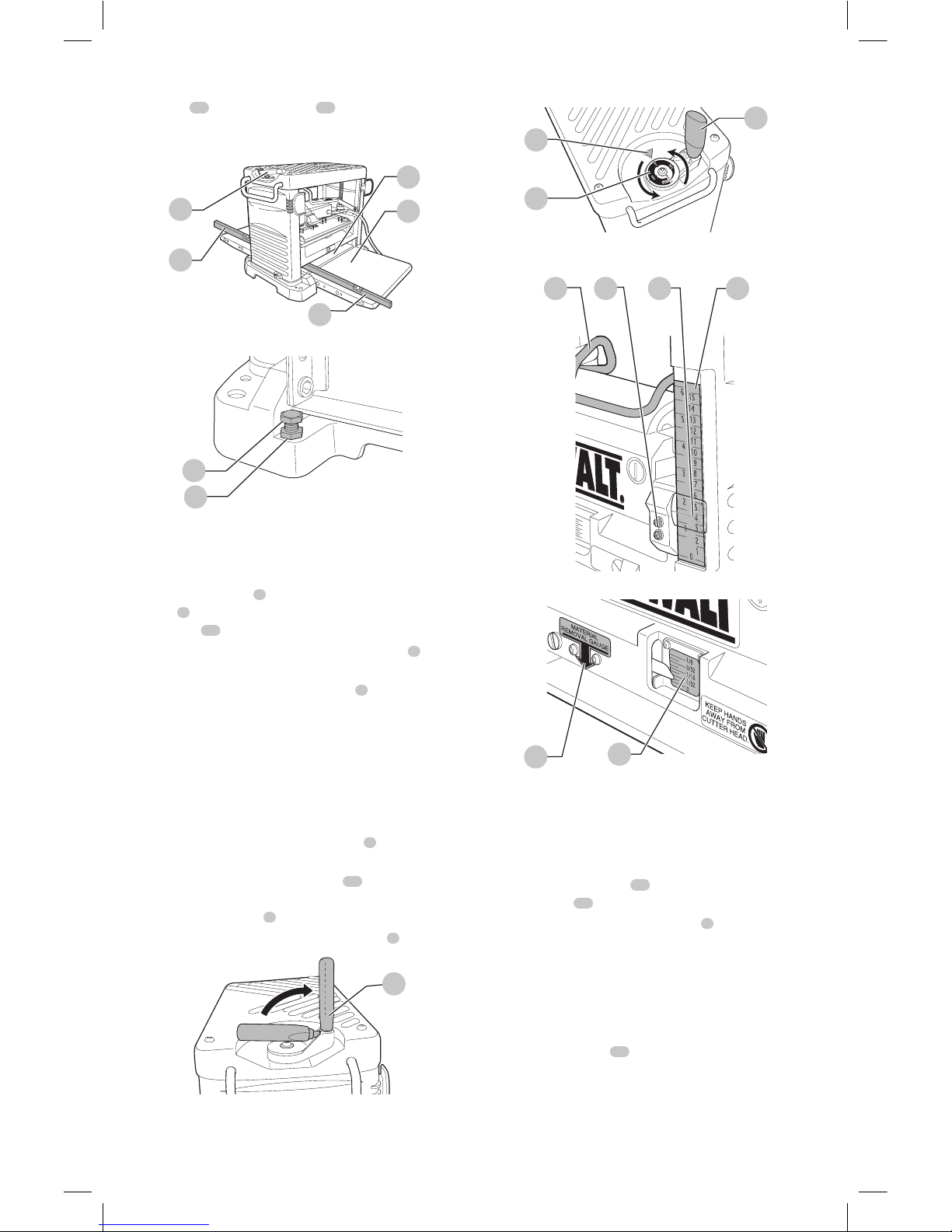

Montaje del banco (Fig. B)
• Los orificios6 se suministran en los cuatro pies para
facilitar el montaje del banco. Se suministran dos
orificios de tamaños distintos para adaptarse a los
distintos diámetros de los pernos. Utilice uno de ellos;
no es necesario utilizar ambos. Monte siempre su
máquina con firmeza para evitar su movimiento. Para
mejorar su portabilidad, la herramienta puede montarse
en una pieza de 12,5 mm o un tablero contrachapado
más grueso que pueda fijarse en su soporte de trabajo
o desplazarse a otros lugares de trabajo y volverse
aajustar.
• Cuando monte su máquina en una pieza de
contrachapado, compruebe que las tuercas de montaje
no sobresalen por la parte inferior de la madera. El
contrachapado coincidir con el soporte de trabajo.
• Para evitar deformaciones e imprecisiones, compruebe
que la superficie de montaje no está grapada y que
seauniforme.
ADVERTENCIA: La máquina debe estar nivelada y
estable en todo momento.
15
6
Fig.B
Extensiones de mesa (Fig. C1, C2)
1. Despliegue las extensiones de mesa5 y10 (Fig. C1).
2. Ambas mesas deberán estar niveladas con la
mesaprincipal.
3. Para comprobarlo, gire el asa de ajuste de
profundidad3 completamente hacia arriba.
4. Coloque un nivel16 sobre las extensiones de mesa y la
mesa principal17.
5. Pulse el borde de las extensiones de mesa hacia abajo
para retirar cualquier imperfección.

ESPAÑOL
6
Si se requiere un ajuste, proceda del siguiente modo: afloje
las tuercas18 y ajuste los pernos19 hasta que las mesas
queden niveladas (Fig. C2).
3
16
17
5
16
Fig. C1
Fig. C2
19
18
Ajuste de profundidad (Fig. A, D1-D4)
Su DW733 está equipada con un sistema de ajuste de
profundidad de alta precisión que incluye una escala de
ajuste de profundidad8 (Fig. D3), una escala de retirada de
material9 (Fig. D4), un ajustador de precisión y un tope de
profundidad14 (Fig. A).
1. Desbloquee la palanca de bloqueo del cabezal2 
(Fig. D3) levantándola hacia arriba.
2. Tire del asa de ajuste de profundidad3 hacia arriba
(Fig. D1). Una vuelta corresponde a un cambio de
aproximadamente 1,5 mm en la profundidad de corte.
-Gire en sentido de las agujas del reloj para reducir la
profundidad de corte.
-Gire en sentido contrario al de las agujas del reloj
para aumentar la profundidad de corte (Fig. D2).
3. Observe el grosor de acabado de su pieza de trabajo
con la escala de ajuste de profundidad8 (Fig. D3).
4. Compruebe que el material se encuentra ubicado bajo
el medidor de retirada del material20. Observe la
cantidad de madera que se ha retirado en la escala de
retirada del material9 (Fig. D4).
5. Bloquee la palanca de bloqueo del cabezal2 (Fig. D3).
Fig. D1
3
Fig. D2
22
21
3
Fig. D3
R
82 3433
Fig. D4
9
20
Ajuste de precisión (Fig. D2)
Los ajustes de precisión son ideales para afilar pequeñas
cantidades de material cepillado. Por ejemplo, si su pieza de
trabajo cepillada mide 77,5 mm y debería medir 76,0 mm,
proceda del siguiente modo:
1. Gire la etiqueta circular21 hasta que la señal 0 se alinee
con la flecha22. No realice ningún otro ajuste.
2. Gire el asa de ajuste de profundidad3 en sentido de las
agujas del reloj hasta que la señal de 1,5 mm se alinee
con la flecha.
3. Cepille su pieza de trabajo. El grosor final será ahora de
76,0 mm.
Tope de profundidad (Fig. A, D3, D5)
El tope de profundidad14 (Fig. A) puede utilizarse para el
cepillado repetitivo de profundidades preconfiguradas. Los
topes se fijan en 0, 6, 12 y 19 mm.

ESPAÑOL
7
Utilice el tope de 0 mm para cortar profundidades de
entre 3,2 y 6 mm (Fig. D5).
1. Gire el tope de profundidad hasta que se indique la
medida deseada.
2. Desbloquee la palanca de bloqueo del cabezal2 (Fig.
D3) y gire el asa de ajuste de profundidad en sentido
de las agujas del reloj hasta que entre en contacto con
el tope de profundidad. No gire más el asa.
Utilice el tope de 19 mm para los demás grosores.
Esto no afectará a las demás configuraciones del tope
de profundidad.
1. Desbloquee la palanca de bloqueo del cabezal2 y gire
el asa de ajuste de profundidad3 en sentido contrario
al de las agujas del reloj para levantar al completo
elcabezal.
2. Afloje la tuerca23 y ajuste el perno de ajuste de
profundidad24 tal y como necesite (Fig. D5).
3. Gire el asa de ajuste de profundidad hasta que entre en
contacto con el tope de profundidad. No gire más el asa.
4. Cepille su pieza de trabajo y compruebe su grosor.
Realice ajustes adicionales si fuese necesario.
Fig. D5
23
24
Calibración de la escala de ajuste de
profundidad (Fig. D3)
La escala de ajuste de profundidad8 está configurada
de fábrica. En el caso de un uso extendido, es aconsejable
comprobar la precisión de la escala.
Cepille una pieza de madera, anotando la medida en la
escala de ajuste de profundidad8.
Si se requiere un ajuste, proceda del siguiente modo:
1. Afloje los tornillos33.
2. Ajuste el prisma hasta que el indicador34 coincida con
el grosor de acabado de la pieza de trabajo.
3. Apriete firmemente los tornillos33.
Consulte con su distribuidor para obtener más información
acerca de los accesorios adecuados.

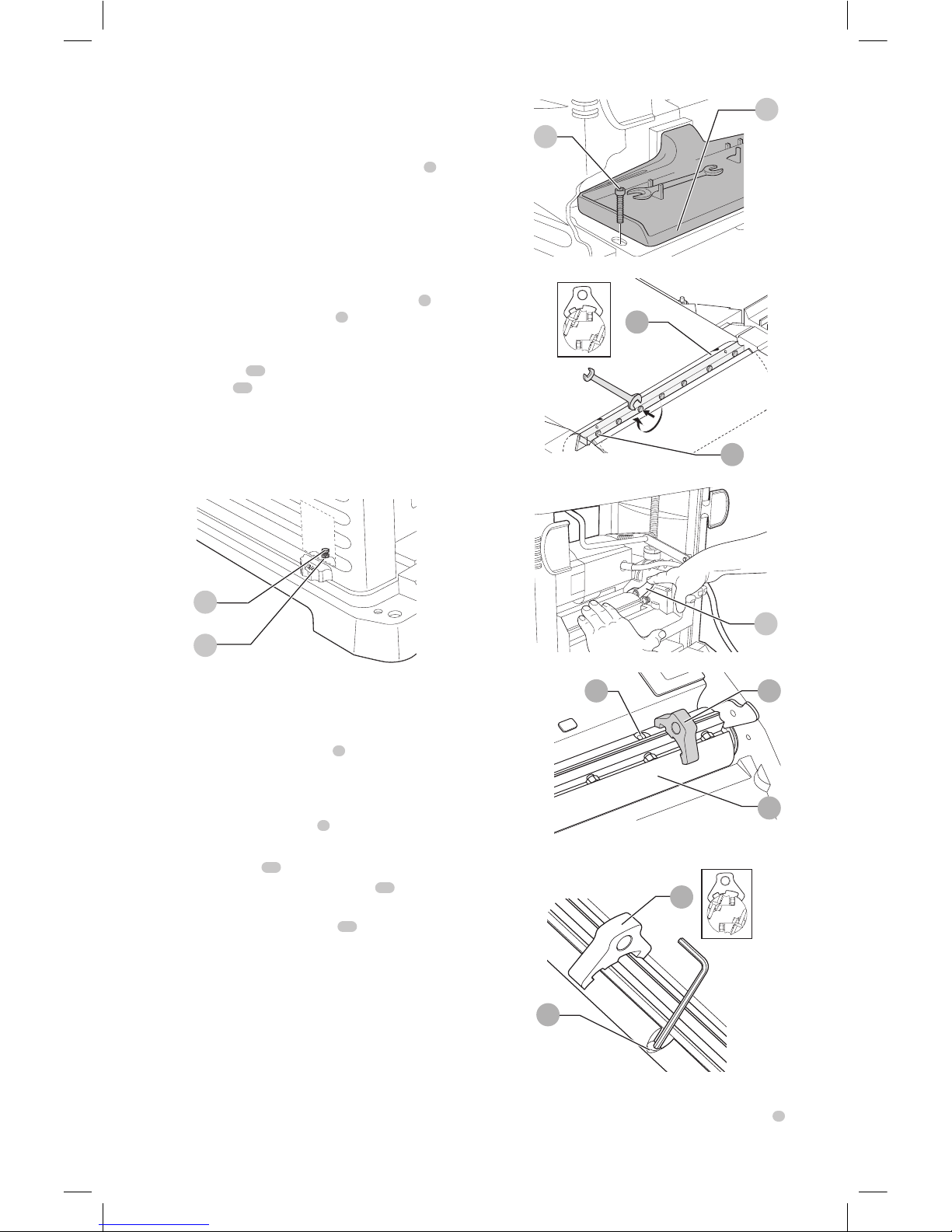

Cambio de hojas (Fig. A, E1–E5)
Su máquina DW733 está equipada con un cabezal de corte
que sostiene ambas cuchillas.
ADVERTENCIA: Bordes afilados.
ADVERTENCIA: Las cuchillas pueden reafilarse en 3
mm como máximo con respecto a su tamaño original.
Si el tamaño de la cuchilla se ha reducido en más de 3
mm, deberá sustituir la cuchilla. Las cuchillas pueden
ser reafiladas en 42º.
Fig. E1
12
25
Fig. E2
26
28
Fig. E3
29
Fig. E4
27 32
30
Fig. E5
27
32
Retirada de hojas (Fig. A, E1–E4)
1. Desbloquee la palanca de bloqueo del cabezal2
(Fig. A).

ESPAÑOL
8
2. Ajuste la profundidad de corte en aproximadamente
75 mm.
3. Retire las dos tuercas hexagonales25 (Fig. E1) y retire
cuidadosamente el adaptador de polvo13 y la bandeja
de herramientas12 (Fig. A) para exponer las hojas.
4. Gire cuidadosamente el cabezal de corte30 (Fig. E4)
hasta que la primera cuchilla sea visible.
5. Bloquee la palanca de bloqueo del cabezal2 (Fig. A).
6. Afloje las siete tuercas de fijación de la hoja26,28
(Fig. E2) utilizando la llave suministrada.
7. Retire la hoja del cabezal de corte para volver a a filar o
a sustituir la hoja.
8. Pulse la palanca de bloqueo del cabezal de corte29
(Fig. E3) y gire lentamente el cabezal de corte hasta que
la otra hoja pueda retirarse.
Sustitución de las hojas (Fig. E2–E5)
1. Coloque el cabezal de corte30 tal y como se indica en
la figura E4.
2. Coloque la hoja en el cabezal de corte y compruebe que
el cabezal de la tuerca de ajuste de altura27 (Fig. E4) se
ubica en la ranura de la hoja.
3. Afloje las siete tuercas26,28 (Fig. E2) de la fijación de
la hoja con respecto a la misma, un poco para permitir
que la hoja se ajuste en la altura.
4. Coloque el medidor32 (Fig. E4) en el cabezal de
corte lo más cerca posible a la tuerca de ajuste de
altura27, aunque permitiendo aún el movimiento de la
llavehexagonal.
5. Gire una tuerca de ajuste de altura27 con la llave
hexagonal hasta que la punta de la hoja toque el
medidor32 (Fig. E5). Repita el procedimiento con la
otra tuerca de ajuste de altura. Compruebe que la altura
de las hojas esté nivelada. Repite el procedimiento si
esnecesario.
6. Apriete las dos tuercas de fijación extremas28 (Fig. E2)
en 8,0 Nm.
7. Retire el medidor y apriete las cinco tuercas de fijación
intermedias26 (Fig. E2) en 8,0 Nm.
8. Pulse la palanca de bloqueo del cabezal de corte29
(Fig. E3) y gire lentamente el cabezal de corte hasta
que la otra hoja pueda ser sustituida con base al
procedimiento indicado previamente.
OPERACIÓN
ADVERTENCIA: Respete siempre las instrucciones de
seguridad y la reglamentación aplicable.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta
ydesconéctela de la fuente de alimentación
antes de realizar ajustes o de retirar/instalar
dispositivos o accesorios. Un arranque accidental
podría causarlesiones.

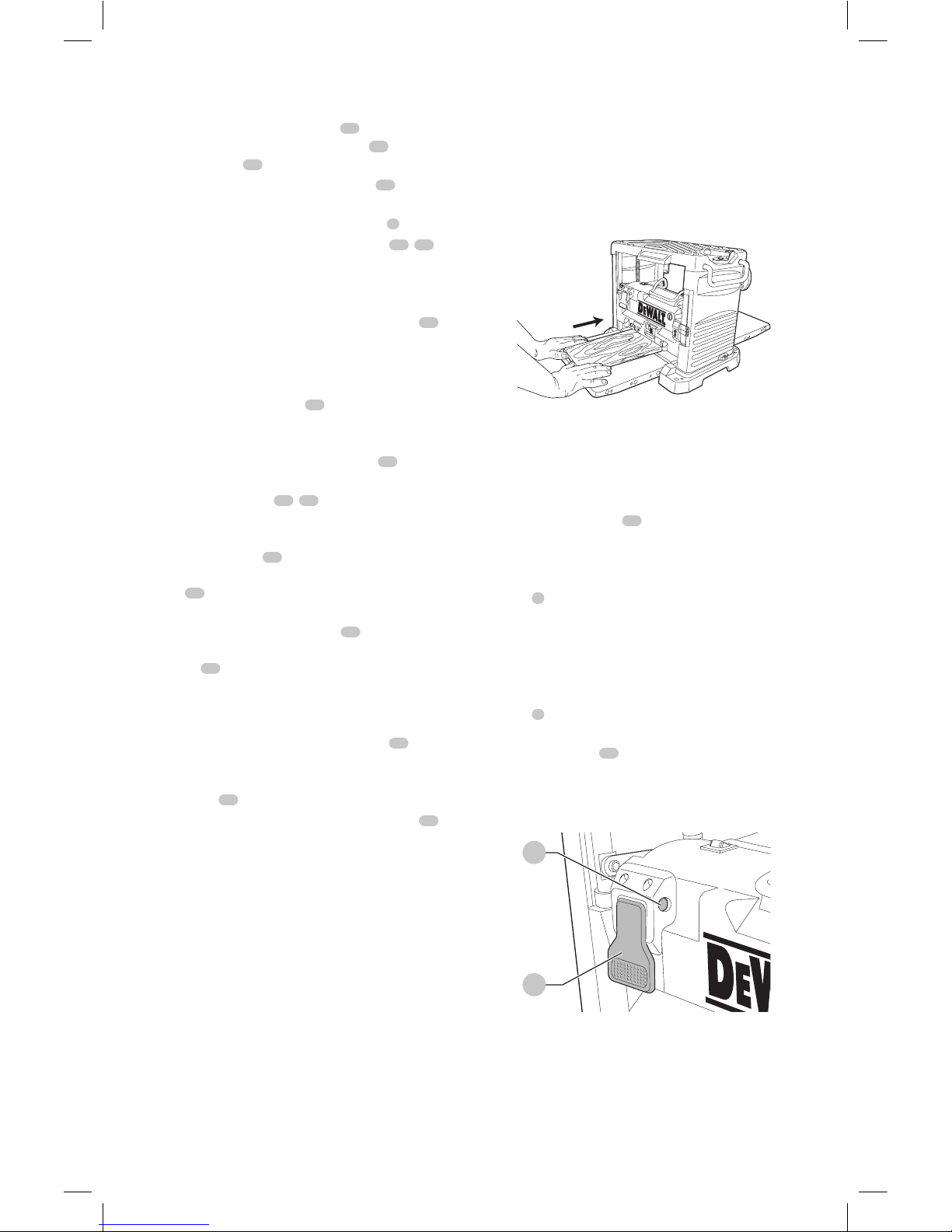

Posición adecuada de las manos (Fig. G)
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, tenga SIEMPRE las manos en una posición
adecuada como se muestra.
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, sujete SIEMPRE bien en caso de que haya una
reacción repentina.
Fig. G
R

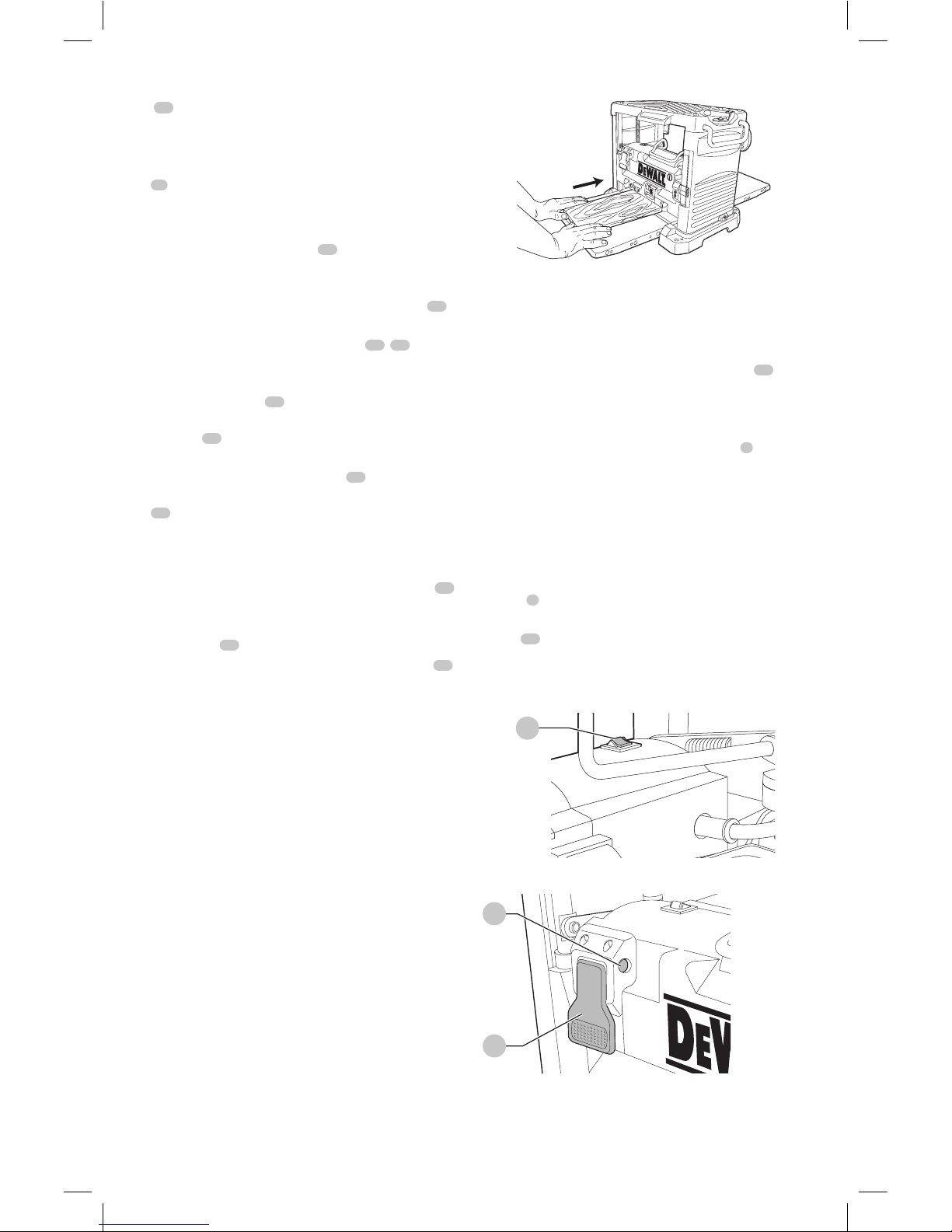

Encendido y apagado (Fig. F1, F2)
El interruptor de Encendido/Apagado de su DW733 está
equipado con un interruptor de circuito. En caso de una
sobrecarga del motor, deberá cortarse el suministro de
alimentación del motor. Si esto ocurre, apague la máquina y
pulse el botón de reinicio35 (Fig. F1).
• La pieza de trabajo no debe entrar en contacto con el
cabezal de corte cuando se encienda.
Para encenderla, ponga el interruptor de encendido/
apagado1 hacia arriba (Fig. F2). La herramienta funciona
ahora de forma continua.
• Deje que el motor alcance su plena velocidad antes de
introducir la pieza de trabajo.
• Deje que las cuchillas corten libremente. No la fuerce.
Para apagar la máquina, ponga el interruptor de encendido/
apagado1 hacia abajo.
Para bloquear la máquina, introduzca un dispositivo de
bloqueo en el orificio36.
ADVERTENCIA: Apague siempre la herramienta
cuando termine su trabajo y antes de desconectarla.
Fig. F2
36
1

ESPAÑOL
9
Cepillado
ADVERTENCIA:
• Retire todos los objetos ajenos. No cepille la
madera con tuercas flojas. No cepille la madera
que esté muy apuntalada o grapada.
• Su DW733 funcionará mejor con al menos una
superficie plana.
• Para lograr buenos resultados, cepille ambos
lados de su pieza de trabajo para alcanzar el
grosor deseado.
ADVERTENCIA: Introduzca la pieza de trabajo en el
sentido de la veta (Fig. G).
2.5
0.8
0
20 50 100 150 200 250 300
Siga las dir
ectrices de profundidad de corte y anchura de la tabla
siguiente.
Anchura del material (mm)
Madera blanda
Profundidad de corte (mm)
Madera dura
1.6
Agachadiza
La agachadiza es un hundimiento producido cuando los
extremos de la pieza de trabajo entran en contacto con las
cuchillas. Para evitar la agachadiza:
• Compruebe que las mesas de extensión están niveladas
con la mesa principal.
• Mantenga el nivel de la pieza de trabajo durante toda la
operación de cepillado.
• Introduzca la pieza de trabajo en posición plana con
respecto a las mesas.
Deformación (Fig. H1-H4)
Si su pieza de trabajo tan sólo está ligeramente deformada,
cepille ambos lados para lograr el grosor deseado.
Piezas de trabajo arqueadas
(Fig. H1, H2)
Los rodillos de alimentación y el cabezal de corte aplanarán
temporalmente la pieza de trabajo (Fig. H1). La forma
arqueada, sin embargo, regresará tras el cepillado (Fig. H2).
Para retirar el arqueo, utilice una junta.
Fig.H1
Fig.H2
Piezas de trabajo convexas (Fig. H3, H4)
1. Cepille la pieza de trabajo convexa por la mitad (Fig. H3).
2. Cepille las piezas por separado para eliminar los
residuos.
3. Alternativamente, cepille primeramente la parte
superior plana37, ponga la pieza de trabajo boca a
bajo y cepille la parte inferior plana38 (Fig. H4).
Fig. H3
Fig. H4
38
37
Extracción de polvo (Fig. A, I)
ADVERTENCIA: Cuando sea posible, conecte un
dispositivo de extracción de polvo adecuado de
conformidad con las normas correspondientes acerca
de la emisión de polvo. La velocidad del aire de los
sistemas externos conectados deberá ser de 20 m/s
+/- 2 m/s. La velocidad debe medirse en el tubo de
conexión, en el punto de conexión, con la herramienta
conectada pero sin funcionar.
1. Monte el adaptador de extracción de polvo13
utilizando las tuercas39.
2. Introduzca el cepillo reductor40 tal y como se indica.
Transporte (Fig. A)
Cuando transporte su DW733, llévela siempre por las asas
de transporte4 o los soportes manuales7.
Cuando transporte o guarde su máquina, utilice el agarre
del cable11 para mantener el cable en su sitio.
MANTENIMIENTO
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta
ydesconéctela de la fuente de alimentación
antes de realizar ajustes o de retirar/instalar
dispositivos o accesorios. Un arranque accidental
podría causarlesiones.

ESPAÑOL
10
Su herramienta D
e
WALT ha sido diseñada para
funcionar durante un largo período con un mínimo de
mantenimiento. Un funcionamiento continuo satisfactorio
depende del cuidado adecuado de la herramienta y de una
limpieza periódica.
Lubricación
La herramienta eléctrica no requiere lubricación adicional.
Limpieza
ADVERTENCIA: Sople la suciedad y el polvo de todos
los conductos de ventilación con aire seco, al menos
una vez por semana. Para reducir el riesgo de lesiones,
utilice siempre protección para los ojos aprobada al
realizar estatarea.
ADVERTENCIA: Nunca utilice solventes ni otros
químicos abrasivos para limpiar las piezas no
metálicas de la herramienta. Estos productos
químicos pueden debilitar los materiales plásticos
utilizados en estas piezas. Utilice un paño humedecido
sólo con agua y jabón neutro. Nunca permita que
penetre líquido dentro de la herramienta ni sumerja
ninguna de las piezas en unlíquido.
Accesorios
ADVERTENCIA: Debido a que no se han probado
con este producto otros accesorios que no sean los
que ofrece
DeWALT
., el uso de dichos accesorios con
esta herramienta podría ser peligroso. Para reducir
el riesgo de lesiones, con este producto deben usarse
sólo los accesorios recomendados por
DeWALT
.
Si desea más información sobre los accesorios adecuados,
consulte a su distribuidor.
Reparaciones
El cargador y las unidades de batería no pueden
serreparados.
ADVERTENCIA: Para asegurar la SEGURIDAD y
la CONFIABILIDAD del producto, las reparaciones,
el mantenimiento y los ajustes deben (inclusive
inspección y cambio de carbones) ser realizados en
un centro de mantenimiento en la fábrica
DeWALT
o
en un centro de mantenimiento autorizado
DeWALT
.
Utilice siempre piezas de repuestoidénticas.
Protección del Medio Ambiente
Recogida selectiva. Los productos y las
baterías marcadas con este símbolo no deben
desecharse junto con los residuos domésticos
normales.
Los productos y las baterías contienen materiales que
pueden ser recuperados y reciclados, reduciendo la
demanda de materias primas. Recicle los productos
eléctricos y las baterías de acuerdo con las disposiciones
locales.
ESPECIFICACIONES
DW733-AR DW733-B2 DW733-B3
Tensión de
ailmentación:
220 V ~ 220 V ~ 120 V ~
Frecuencia de
ailmentación:
50 Hz 50–60 Hz 50–60 Hz
Potencia: 1,800W 1,800W 1,800W
Velocidad sin Carga 10000 rpm 10000 rpm 10000 rpm
Máx. Profundidad
de Corte
2mm 2mm 2mm

PORTUGUÊS
11
Definições: Símbolos e palavras de alerta de segurança
Este manual de instruções utiliza os seguintes símbolos de alerta de segurança e palavras para o alertar para situações de
risco e o risco de lesões pessoais ou danos materiais.
PERIGO: Indica uma situação perigosa iminente que se não for evitada poderá causar morte ou lesão grave.
ATENÇÃO: Indica uma situação perigosa iminente que se não for evitada poderá causar morte ou lesão grave.
CUIDADO: Indica uma situação perigosa iminente que se não for evitada poderá causar morte ou lesão grave.
(Usado sem palavra) indica uma mensagem relacionada com segurança.
AVISO: Indica uma prática não relacionada com lesão pessoal que, se não for evitada, pode resultar em dano de
propriedade.
ATENÇÃO: Leia todos os avisos de segurança e
instruções. Se não seguir todas as instruções listadas
abaixo, pode resultar em choque elétrico, incêndio e/
ou lesões graves.
ATENÇÃO: Para reduzir o risco de lesão, leia o
manual de instruções
1 Interruptor de ligar/desligar
2 Alavanca de bloqueio do cabeçote
3 Pega de ajuste de profundidade
4 Alça de transporte
5 Mesa de extensão traseira
6 Orifícios de montagem
7 Apoios para a mão
8 Régua de ajuste de profundidade
9 Régua para remoção de material
10 Mesa de extensão dianteira
11 Rebobinador de cabo
12 Porta-ferramentas
13 Adaptador de extração de pó
14 Batente de profundidade
15 Base
Português (traduzido das instruções originais)
Fig. A
R
3
4
5
1
2
6
7
9
8 6
10 11
12
13
15
14

PORTUGUÊS
12
AVISOS GERAIS DE SEGURANÇA DA
FERRAMENTA ELÉTRICA
ATENÇÃO: Leia todos os avisos de segurança e
instruções. Se não seguir todas as instruções listadas
abaixo, pode resultar em choque elétrico, incêndio e/
ou lesões graves.
CONSERVE TODAS AS ADVERTÊNCIAS
E INSTRUÇÕES PARA FUTURAS
CONSULTAS
O termo “ferramenta elétrica” nos avisos refere-se à sua
ferramenta de alimentação elétrica (com fio) ou ferramenta
elétrica operada por bateria (sem fio).
1) Segurança na área de trabalho
a ) Mantenha a área de trabalho limpa e bem iluminada
As áreas desorganizadas e escuras podem causar
acidentes.
b ) Não carregue ou use a bateria em atmosferas
explosivas, como na presença de líquidos
inflamáveis, gases ou poeira. As ferramentas
geram faíscas que podem inflamar a poeira ou
fumaça.
c ) Mantenha crianças e visitantes afastados ao
operar uma ferramenta elétrica. Distrações podem
causar a perda de controle.
2) Segurança elétrica
a ) As conectores da ferramenta devem caber na
tomada de parede. Nunca modifique o conector
de forma alguma. Não use nenhum conector
adaptador com ferramentas elétricas aterradas.
Conectores não modificados e tomadas compatíveis
reduzirão o risco de choque elétrico.
b ) Evite o contato com superfícies aterradas, como
tubos, radiadores, fogões e frigoríficos. Existe um
risco acrescido de choque elétrico se seu corpo estiver
ligado à terra.
c ) Não exponha as ferramentas elétricas à chuva
ou condições molhadas. A água que entrar na
ferramenta aumentará o risco de choque elétrico.
d ) Não abuse do cabo. Nunca use o cabo para
carregar, puxar ou desligar o aparelho.
Mantenha o fio longe do calor, óleo, bordas
afiadas ou peças móveis. Os cabos danificados ou
emaranhados aumentam o risco de choque elétrico
e ) Ao operar uma ferramenta ao ar livre, use um
cabo de extensão apropriado para uso ao ar
livre. O uso de um cabo apropriado para uso ao ar
livre reduz o risco de choque elétrico.
f ) Se for necessário utilizar uma ferramenta
elétrica em um local úmido, use um interruptor
de circuito de falha aterrado (GFCI) de
alimentação protegida. O uso de um cabo
apropriado para uso ao ar livre reduz o risco de
choque elétrico.
3) Segurança Pessoal
a ) Fique atento, olhe o que você está fazendo e
use o bom senso ao operar uma ferramenta.
Não use a ferramenta quando você estiver
cansado ou sob a influência de drogas, álcool
ou de medicamentos. Um momento de desatenção
enquanto opera uma ferramenta pode resultar em
grave ferimento pessoal.
b ) Use equipamento de segurança. Sempre use
óculos de segurança. O equipamento de segurança
tais como a máscara contra a poeira, sapatos de
segurança antiderrapantes, capacete de segurança, e
protetor auricular usados em condições apropriadas
reduzirão os ferimentos pessoais.
c ) Evite acidente inicial. Assegure que o interruptor
está na posição desligada antes de conectar o
plugue na tomada. Carregar a ferramentas com
seu dedo no interruptor ou conectar a ferramenta que
apresenta o interruptor na posição “ ligado” são um
convite à acidentes.
d ) Remova qualquer chave de ajuste antes de ligar
a ferramenta. Uma chave de boca ou de ajuste
unida a uma parte rotativa da ferramenta pode
resultar em ferimento pessoal.
e ) Não force além do limite. Mantenha o apoio e o
equilíbrio adequado todas as vezes que utilizar
a ferramenta. Isto permite melhor controle da
ferramenta em situações inesperadas.
f ) Vista-se apropriadamente. Não use roupas
demasiadamente largas ou jóias. Mantenha seus
cabelos, roupas e luvas longe das peças móveis.
A roupa folgada, jóias ou cabelos longos podem ser
presos pelas partes em movimento.
g ) Se os dispositivos são fornecidos com conexão
para extração e coleta de pó, assegure que estes
estão conectados e usados corretamente. O uso
destes dispositivos pode reduzir riscos relacionados
a poeira.
4) Segurança pessoal
a ) Esteja alerta, observe o que você está fazendo
e use o bom senso ao operar uma ferramenta
elétrica. Não use a ferramenta quando você
estiver cansado ou sob a influência de drogas,
álcool ou medicamentos. Um momento de
desatenção enquanto opera a ferramenta pode
resultar em ferimentos graves.
b ) Use equipamento de proteção pessoal. Sempre
use proteção para as vistas. Equipamentos
de segurança como máscara de pó, sapatos de
segurança antiderrapantes, capacete de segurança ou
protetor auricular usados em condições apropriadas
reduzirão as lesões pessoais.
c ) Prevenção de arranque acidental Verifique se o
interruptor está na posição de desligado antes
de ligar a fonte de alimentação e/ou bateria,
pegar ou transportar a ferramenta. Carregar a
ferramenta com seu dedo no interruptor ou alimentar

PORTUGUÊS
13
a ferramenta elétrica que tem o interruptor ativado,
pode causar acidentes.
d ) Remova qualquer chave de ajuste antes de ligar
a ferramenta elétrica. Uma ferramenta ou chave
que está anexada na parte rotativa da ferramenta
pode resultar em lesões pessoais.
e ) Não se estique. Mantenha o apoio e o equilíbrio
adequado em todos os momentos. Isso permite
melhor controle da ferramenta em situações
inesperadas.
f ) Vista-se adequadamente..Não use roupas largas
ou joias. Mantenha seu cabelo, roupas e luvas
longe das peças móveis. Roupas largas, joias ou
cabelos longos podem ficar presos nas partes em
movimento.
g ) Se os dispositivos são fornecidos com conexão
para extração e coleta de pó, assegure que estes
estão conectados e usados corretamente. Uso de
coleta de pó pode reduzir os riscos relacionados com
a poeira.
5) Reparo
a ) Repare sua ferramenta por pessoal de reparo
qualificado e utilize somente peças de reposição
idênticas. Isto assegurará a segurança da
ferramenta..
Regras de segurança adicionais para
plainas mecânicas
• Quando efetuar trabalhos, é aconselhável usar óculos de
segurança.
• Certifique-se de que a máquina está colocada numa
superfície nivelada.
• Antes de começar a trabalhar, retire todos os pregos e
objetos metálicos da peça. Não utilize madeira lascada.
• Certifique-se de que a máquina se encontra em perfeitas
condições de trabalho. Nunca ligue a máquina sem todos
os resguardos colocados.
• Utilize sempre lâminas afiadas do tipo correto e
concebidas para o material a cortar.
• Mantenha as mãos afastadas das lâminas.
• Nunca aplaine material com menos de 19.685" (500 mm).
• Evite remover quaisquer limalhas ou outras partes da
peça da área de corte enquanto a máquina estiver em
funcionamento.
• Sem suporte adicional, a máquina foi concebida para
aceitar o tamanho máximo da peça de trabalho de:
ʵ Largura de 12.4" (315 mm) por 5.9 " (150 mm) de
altura por 39.37" (1000 mm) de comprimento.
ʵ As peças de trabalho maiores devem ser suportadas
por uma mesa adicional adequada. Fixe sempre a
peça de trabalho com segurança.
• Em caso de acidente ou falha da máquina, desligue
a máquina de imediato e retire o plugue da corrente
elétrica.
• Comunique a falha e sinalize a máquina de maneira
adequada, para evitar que outras pessoas utilizem a
máquina defeituosa.
• Se o cabeçote de corte da serra ficar bloqueado devido
a força de avanço anormal durante o corte, desligue a
máquina e retire o plugue da fonte de alimentação. Retire
a peça de trabalho e certifique-se que o cabeçote de corte
funciona sem problemas. Ligue a máquina e inicie a nova
operação de corte com força de avanço reduzida.
• Nunca utilize a máquina para trabalhar qualquer
material que não seja madeira. Examine a peça de
trabalho com cuidado no que diz respeito a falhas que
possam afetar o processo de trabalho.
• Sempre que a situação o permitir, fixe a máquina a uma
bancada.
• Certifique-se de que as lâminas estão bem afiadas. As
lâminas podem ser afiadas 3 vezes. Se for necessário afiá-
las mais alguma vez, deve substituí-las. Utilize apenas
lâminas e peças sobressalentes da DeWalt.
• Antes de utilizar a ferramenta, verifique se todas as peças
relacionadas com segurança, tais como o interruptor, o
cabeçote de corte, o dispositivo contra ressalto e o rolo de
velocidade de avanço funcionam corretamente.
• Ajuste as mesas de alimentação e recuo corretamente.
• Use luvas de segurança quando utilizar a máquina de
corte e material áspero.
• Certifique-se de que o operador está devidamente
formado no que diz respeito à utilização, ajuste e
operação da máquina.
• Para reduzir o risco de lesão, desligue a ferramenta e retire
o plugue da fonte de alimentação antes de instalar ou
remover acessórios. Certifique-se de que o interruptor de
ativação está na posição de desligar.
• Nunca efetue cortes parciais (isto é, cortes que não
impliquem trabalhar a todo o comprimento da peça).
• Evitar trabalhar madeira dobrada incorretamente
que não esteja em contato adequado com a mesa de
alimentação.
Riscos residuais
Os seguintes riscos são inerentes à utilização das
desengrossadeiras:
ʵ Ferimentos causados ao tocar nas partes rotativas.
Apesar da aplicação dos regulamentos de segurança
relevantes e da implementação de dispositivos de
segurança, alguns riscos residuais não podem ser evitados.
Estes riscos são os seguintes:
• Risco de acidentes causados por partes descobertas da
lâmina em rotação.
• Risco de lesões ao mudar a lâmina.
• Risco de entalar os dedos quando abrir os resguardos.
• Perigos para a saúde provocados pela inalação de
poeiras produzidas durante trabalhos de plaina de
madeira, especialmente carvalho, faia e placas de fibra de
densidade média.
Os seguintes fatores aumentam o risco de problemas
derespiração:

PORTUGUÊS
14
• O extrator de serradura não está ligado durante o corte
da madeira.
• Extração de poeira insuficiente causada por filtros de
exaustão sujos.
• Lâminas de corte gastas.
• A mesa de alimentação não está ajustada corretamente.
Informações adicionais de segurança
ATENÇÃO: SEMPREuse óculos de segurança. Óculos
regulares NÃO são óculos de segurança. Também
use máscara de rosto ou de poeira se a operação de
corte contém poeira. USE SEMPRE EQUIPAMENTO DE
SEGURANÇA CERTIFICADO.
• Proteção das vistas ANSI Z87.1 (CAN/CSA Z94.3)
• Proteção auditiva ANSI S12.6 (S3.19)
• Proteção respiratória NIOSH/OSHA/MSHA
ATENÇÃO: Poeira acumulada por lixamento,
serragem, moagem, perfuração e outras atividades
de construção contém produtos químicos conhecidos
no Estado da Califórnia por causar câncer, defeitos de
nascimento ou outros danos de reprodução. Alguns
exemplos desses produtos químicos são:
• chumbo de tintas à base de chumbo
• sílica cristalina de tijolos e cimento e outros
produtos de alvenaria e arsênico e cromo de
madeira tratada quimicamente
O risco dessas exposições varia, dependendo de quantas vezes
você faz este tipo de trabalho. Para reduzir sua exposição
a esses produtos químicos: trabalhe em uma área bem
ventilada e use equipamento de segurança aprovado, como
máscaras de poeira que são especialmente concebidos para
filtrar partículas microscópicas.
• Evite o contato prolongado com a poeira de
lixamento, serragem, moagem, perfuração e outras
atividades de construção. Use roupas de proteção
e lave as áreas expostas com sabão e água. Permitir
que a poeira entre em sua boca, vistas ou acumule
na superfície da pele pode provocar a absorção de
substâncias químicas nocivas.
ATENÇÃO: O uso desta ferramenta pode gerar
e/ou dispersar a poeira que pode causar lesão
respiratória grave e permanente ou de outras tipos.
Sempre use proteção respiratória aprovada pela
NIOSH/OSHApara a exposição a poeira. Direcione as
partículas para longe do rosto e do corpo.
ATENÇÃO: Sempre use proteção auditiva pessoal
que está de acordo com ANSI S12.6 (S3.19)
durante o uso. Sob algumas condições e duração
do uso, o ruído deste produto pode contribuir para a
perda de audição.
CUIDADO! Quando não estiver em uso, coloque
a ferramenta de lado em uma superfície estável
onde não possa provocar riscos de tropeço ou
queda. Alguns ferramentas com baterias grandes
ficarão de pé na bateria, mas pode ser facilmente
derrubada.
• Saídas de ar geralmente cobrem peças móveis e
devem ser evitadas. Roupas largas, joias ou cabelos
longos podem ficar presos nas partes em movimento.
• Não trabalhe com esta ferramenta durante períodos
muito longos. A vibração criada pelo martelamento
pode ser prejudicial para suas mãos e seus braços. Sempre
use luvas para ajudar a amortizar as vibrações e descanse
com frequência para limitar sua exposição.
• Um cabo de extensão deve ter o tamanho do fio
adequado para a segurança. Quanto menor for o
número do calibre do fio, maior é a capacidade de o cabo,
que é de calibre 16 e tem uma maior capacidade do que
o de calibre 18. Um cabo menor vai causar uma queda
na tensão da linha, resultando em perda de potência e
superaquecimento. Ao usar mais de uma extensão para
compensar o comprimento total, certifique-se que cada
ramal individual contém pelo menos o tamanho mínimo
do fio. . A tabela a seguir mostra o tamanho correto
para usar, dependendo do comprimento do cabo e da
amperagem nominal. Em caso de dúvida, use o próximo
calibre mais pesado. Quanto menor o número do calibre,
mais pesado o cabo.
Tensão
(Volts)
Comprimento do cabo de extensão
em metros (m)
120–127V 0–7 7–15 15–30 30–50
220–240V 0–15 15–30 30–60 60–100
Faixa de
Corrente
nominal
(Amperes)
Secção mínima do cabo de extensão em
milímetros quadrados (mm2)
0–6A 1,0 1,5 1,5 2,5
6–10A 1,0 1,5 2,5 4,0
10–12A 1,5 1,5 2,5 4,0
12–16A 2,5 4,0 Não Recomendado
A etiqueta de sua ferramenta pode incluir os seguintes
símbolos. Os símbolos e suas definições são as seguintes.
V.........................volts
Hz .......................hertz
min.....................minutos
ou CD.....corrente direta
......................Classe I construção
(aterrada)
…/min..............revoluções por
minuto
BPM....................toques por minuto
IPM.....................impactos por
minuto
RPM.................... revoluções por
minuto
sfpm ................... pé de superfície
por minuto
SPM ...................toques por minuto
A.........................amperes
W........................watts
ou CA..........corrente alternada
ou CA/CD... corrente direta ou
alternada
......................Construção Classe
II (isolamento
duplo)
no .......................Velocidade sem
carga
n.........................velocidade
nominal
......................terminal de
aterramento
...................... símbolo de alerta
de segurança
.....................radiação visível
.....................usar proteção
respiratória

PORTUGUÊS
15
..................... usar óculos de
proteção
.....................usar proteção
auditiva
GUARDE ESTAS INSTRUÇÕES PARA
USO FUTURO
Motor
Verifique se a fonte de alimentação é compatível com a
marca na placa de identificação. Se a tensão diminuir mais
de 10%, causará perda de alimentação e superaquecimento.
As ferramentas
DeWALT
são testadas na fábrica; Se esta
ferramenta não funcionar, verifique a fonte de alimentação.
COMPONENTES (FIG. A)
ATENÇÃO: Nunca modifique a ferramenta elétrica
ou qualquer parte dela. Pode causar dano ou
lesãopessoal.f
Consulte a Figura A no início deste manual para obter uma
lista completa dos componentes.
INDICAÇÃO DE USO
A desengrossadeira
DeWALT
DW733 foi concebida para
o corte profissional de madeira. Efetua operações de
aplainamento de maneira precisa e segura.
NÃO use em condições úmidas ou em presença de gases
ou líquidos flamáveis.
Esta desengrossadeira é uma ferramenta eléctrica
profissional.
NÃO deixe que as crianças entrem em contato com
a ferramenta. Deve supervisionar quando operadores
inexperientes usarem esta ferramenta.
MONTAGEM E AJUSTES
ATENÇÃO: Para reduzir o risco de lesões
graves , desligue a ferramenta e desconecte a
ferramenta da fonte de alimentação antes fazer
quaisquer ajustes ou remover/colocar anexos ou
acessórios. Um partida acidental pode causar lesão.
Montagem em bancada (Fig. B)
• São fornecidos orifícios 6 nos quatro modelos para
facilitar a montagem em bancada. São fornecidos
dois orifícios com tamanho diferente para acomodar
parafusos com tamanho diferente. Utilize um dos
orifícios; não é necessário utilizar os dois. Monte sempre
a unidade com firmeza para evitar qualquer movimento.
Para melhorar a portabilidade, a ferramenta pode ser
montada numa placa de contraplacado de 12,5 mm
ou mais grossa, que pode ser fixada no seu suporte de
trabalho ou movida para outros locais de trabalho e
fixada novamente.
• Quando montar a unidade numa placa de
contraplacado, certifique-se de que os parafusos de
montagem não ficam salientes na parte inferior da
placa. A placa de contraplacado deve ficar nivelada no
suporte de trabalho.
• Para evitar qualquer bloqueio e incorrecção, certifique-
se de que a superfície de montagem não está torta ou
irregular.
ATENÇÃO: a máquina deve estar sempre nivelada
eestável.
15
6
Fig. B
Mesas de extensão (Fig. C1, C2)
1. Dobre as mesas de extensão 5 e 10 para baixo
(Fig. C1).
2. Ambas as mesas devem estar niveladas com a mesa
principal.
3. Para verificar, rode a pega de ajuste de profundidade 3
totalmente para cima.
4. Coloque um nível de bolha de ar 16 sobre as mesas de
extensão e a mesa principal 17 .
5. Prima a extremidade das mesas de extensão para baixo
para remover qualquer folga.
Se for necessário ajustar, proceda do seguinte modo:
afrouxe as porcas 18 e ajuste os parafusos 19 até as mesas
ficarem niveladas (Fig. C2).
3
16
17
5
16
Fig. C1
Fig. C2
19
18
Ajuste de profundidade (Fig. A, D1–D4)
A DW733 está equipada com um sistema de ajuste de
profundidade de alta precisão, que inclui uma régua de
ajuste de profundidade 8 (Fig. D3), uma régua de remoção
de material 9 (Fig. D4), um ajustador fino e um batente de
profundidade 14 (Fig. A).

PORTUGUÊS
16
1. Desbloqueie a alavanca de bloqueio do cabeçote 2
(Fig. D3) puxando-a para cima.
2. Puxe a pega de ajuste de profundidade 3 para cima
(Fig. D1). Uma volta corresponde a uma mudança na
profundidade de corte de cerca de 1,5 mm.
-Rode-a para a direita para reduzir a profundidade
de corte.
-Rode-o para a esquerda para aumentar a
profundidade de corte (Fig. D2).
3. Obtenha a espessura de acabamento da peça com a
régua de ajuste de profundidade 8 (Fig. D3).
4. Certifique-se de que o material fica sobre o indicador
de remoção de material 20 . Leia o valor de madeira
indicado que pretende remover na régua de remoção
de material 9 (Fig. D4).
5. Bloqueie a alavanca de bloqueio do cabeçote 2 (Fig.
D3).
Fig. D1
3
Fig. D2
22
21
3
Fig.D3
R
82 3433
Fig. D4
9
20
Ajuste fino (Fig. D2)
Os ajustes finos são ideia para aparar pequenas quantidades
de material aplainado. Por exemplo, se a peça de trabalho
aplainada tiver 77,5 mm e quiser uma altura de 76,0 mm,
proceda do seguinte modo:
1. Rode a etiqueta circular 21 até a marca 0 ficar alinhada
com a seta 22 . Não faça quaisquer outros ajustes.
2. Rode a pega de ajuste de profundidade 3 para a direita
até a marca de 1,5 mm ficar alinhada com a seta.
3. Aplaine a peça de trabalho. A espessura final é agora
de76,0 mm.
Batente de profundidade (Fig. A, D3, D5)
O batente de profundidade 14 (Fig. A2) pode ser
utilizado para aplainamento repetitivo de profundidades
predefinidas. Os batentes estão regulados para 0, 6, 12 e
19 mm.
Utilize o batente de 0 mm para profundidades de
corte entre 3,2 e 6 mm (Fig. D5).
1. Rode o batente de profundidade até aparecer a
medição pretendida.
2. Desbloqueie a alavanca de bloqueio do cabeçote 2
(Fig. D3) e rode a alavanca de ajuste de profundidade
até entrar em contato com o batente de profundidade.
Não rode mais a pega.
Utilize o batente de 19 mm para outras espessuras.
Isto não irá afectar outras regulações do batente de
profundidade.
1. Desbloqueie a alavanca de bloqueio do cabeçote 2
e rode a pega de ajuste de profundidade 3 para a
esquerda para levantar o cabeçote por completo.
2. Desaperte a porca 23 e ajuste o parafuso de ajuste de
profundidade 24 conforme necessário (Fig. D5).
3. Rode a pega de ajuste de profundidade até entrar em
contato com o batente de profundidade. Não rode
mais a pega.
4. Aplaine a peça de trabalho e verifique a espessura.
Efectue os ajustes adicionais, se necessário.

PORTUGUÊS
17
Fig. D5
23
24
Calibragem da régua de ajuste de
profundidade (Fig. D3)
A régua de ajuste de profundidade 8 foi regulada de
fábrica. Em caso de utilização prolongada, é recomendável
verificar a precisão da régua.
Aplaine um pedaço de madeira e anote a medição indicada
na régua de ajuste de profundidade 8 .
Se for necessário ajustar, proceda do seguinte modo:
1. Afrouxe os parafusos 33 .
2. Ajuste o prisma até o indicador (34) corresponder à
espessura de acabamento da peça de trabalho.
3. Aperte com firmeza os parafusos 33 .
Consulte o seu revendedor para obter mais informações
sobre os acessórios apropriados. Estes incluem lâminas
sobresselentes (DE7330).
Troca de lâmina (Fig. A, E1–E5)
A DW733 está equipada com uma cabeçote de corte com
capacidade para duas lâminas.
ATENÇÃO: Arestas afiadas.
ATENÇÃO: As lâminas podem voltar a ser afiadas
até um máx. de 3 mm abaixo do respectivo tamanho
inicial. Se o tamanho da lâmina for reduzido de mais
de 3 mm, é necessário substituir as lâminas. As lâminas
podem ser afiadas novamente a um ângulo de 42°.
Fig. E1
12
25
Fig. E2
26
28
Fig. E3
29
Fig. E4
27 32
30
Fig. E5
27
32
Retirar as lâminas (Fig. A, E1–E4)
1. Desbloqueie a alavanca de bloqueio de cabeçote 2
(Fig. A1).
2. Ajuste a profundidade de corte para cerca de 75 mm.
3. Retire os dois parafusos hexagonais 25 (Fig. E1) e
remova o adaptador de poeiras 13 com cuidado e o
porta-ferramentas 12 (Fig. A2) para expor as lâminas.
4. Rode com cuidado o cabeçote de corte 30 (Fig. E4) até
a primeira lâmina ficar visível.
5. Bloqueie a alavanca de bloqueio do cabeçote 2
(Fig. A1).

PORTUGUÊS
18
6. Desaperte os sete parafusos de fixação da lâmina 26 ,
28 (Fig. E2) com a chave de porcas fornecida.
7. Retire a lâmina do cabeçote de corte para afiá-la
novamente ou substituí-la.
8. Aperte a alavanca de bloqueio do cabeçote de corte
29 (Fig. E3) e rode lentamente a cabeçote de corte até
conseguir retirar a outra lâmina.
Substituir as lâminas (Fig. E2–E5)
1. Posicione o cabeçote de corte 30 , tal como indicado
na figura E4.
2. Coloque a lâmina na cabeçote de corte e certifique-se
de que o cabeçote do parafuso de ajuste de altura 27
(Fig. E4) encaixa na ranhura da lâmina.
3. Afrouxe ligeiramente os sete parafusos 26 , 28 (Fig. E2)
no sistema de fixação da lâmina contra a lâmina para
que esta fique ajustada em termos de altura.
4. Coloque o indicador 32 (Fig. E4) na cabeçote de
corte o mais próximo possível do parafuso de ajuste
de altura 27 à medida que permite o movimento da
chavehexagonal.
5. Rode o parafuso de ajuste de altura 27 com a chave
hexagonal até a ponta da lâmina tocar no indicador
32 (Fig. E5). Repita o procedimento com o outro
parafuso de ajuste de altura. Certifique-se de que a
altura da lâmina está nivelada. Se necessário, repita
esteprocedimento.
6. Aperte os dois parafusos de fixação de extremidade 28
(Fig. E2) para 8,0 Nm.
7. Retire o indicador e aperte os cinco parafusos de fixação
intermédios 26 (Fig. E2) para 8,0 Nm.
8. Prima a alavanca de bloqueio do cabeçote de corte 29
(Fig. E3) e, de acordo com o procedimento indicado
acima, rode lentamente o cabeçote de corte até
conseguir substituir a outra lâmina.
OPERAÇÃO
ATENÇÃO: Respeite sempre as instruções de
segurança e os regulamentos aplicáveis.
ATENÇÃO: Para reduzir o risco de lesões
graves , desligue a ferramenta e desconecte a
ferramenta da fonte de alimentação antes fazer
quaisquer ajustes ou remover/colocar anexos ou
acessórios. Um partida acidental pode causar lesão.
Posição adequada da mão (Fig. G)
ATENÇÃO: Para reduzir o risco de lesão pessoal grave,
USE sempre a posição correta da mão conforme
mostrado.
ATENÇÃO: Para reduzir o risco de danos pessoais
sérios, segure SEMPRE com segurança para evitar
uma reação súbita.
Fig. G
R
Ligar e desligar (Fig. F1, F2)
O interruptor de ligar/desligar da DW733 está equipado
com um disjuntor. Em caso de sobrecarga do motor, a fonte
de alimentação do motor será desligada. Se for o caso,
desligue a máquina e prima o botão de reposição 35
(Fig. F1).
• Quando ligar a máquina, a peça de trabalho não deve
estar em contato com o cabeçote de corte.
Para ligá-la, puxe o interruptor de ligar/desligar 1 para cima
(Fig. F2). A ferramenta funciona agora no modo de operação
contínua.
• Deixe o motor atingir a velocidade máxima antes de
introduzir a peça de trabalho.
• Deixe as lâminas fazerem o corte livremente. Não force
o movimento de corte.
Para desligar a máquina, prima o interruptor de ligar/
desligar 1 para baixo.
Para desbloquear a máquina, insira um cadeado no
orifício 36 .
ATENÇÃO: desligue sempre a ferramenta quando
terminar o trabalho e antes de o desligar da corrente.
Fig. F1
35
Fig. F2
36
1
