Diehl Metering IZAR PULSE H User manual

IZAR PULSE H
Installation guide
Guide d'installation
English Français

03/2016
2 | IZAR PULSE H
1PRODUCT DESCRIPTION
1.1 BRIEF DESCRIPTION
IZAR PULSE H is a pulse emitter that manages the flow values in both direction and also features
alarms (cable cut-off, tampering and unclipping).
It is powered by a battery with a lifetime of approximately 15 years.
IZAR PULSE H is available in a 3-or 4-wires version:
•IZAR PULSE H 3-wire version provides the following information:
-Metering pulse
-Cable cut-off detection/disconnection
-Magnetic fraud detection
-Detection of the flow direction by negative pulse compensation
•IZAR PULSE H 4-wire version provides the following information:
-Metering pulse
-Cable cut-off detection/disconnection
-Magnetic fraud detection
-Detection of the flow direction for metering and reverse metering
IZAR PULSE H is also available in a divider version with different pulse weights (for more details
please contact Diehl Metering).

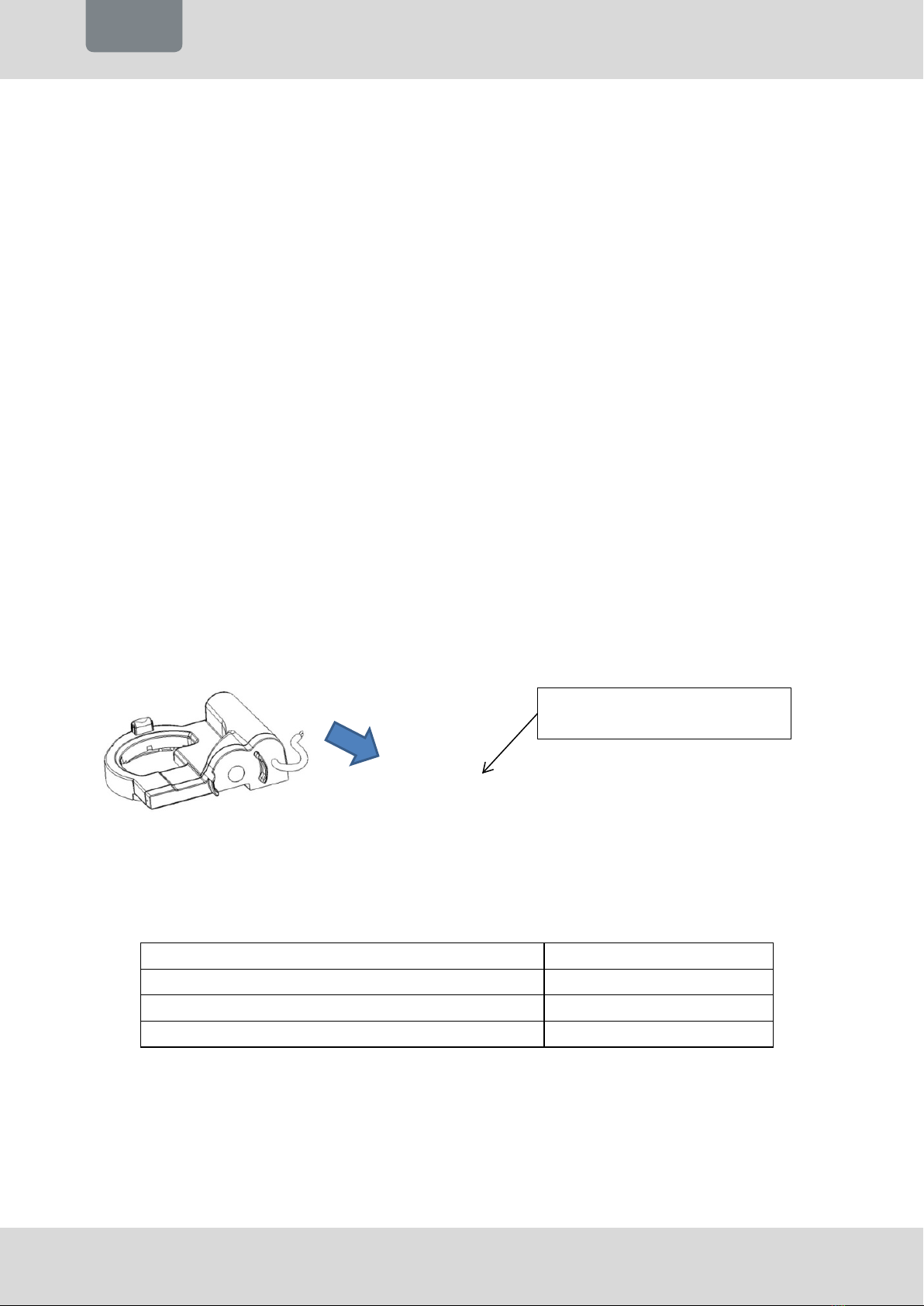

1.2 COMPATIBILITY WITH DIEHL METERING METERS
IZAR PULSE H can be simply clipped onto all the meters from the Diehl Metering Hall “Ha” or
mixed “Ha+Ti” modular range. It may be connected to all reading transfer systems or remote
reading systems, providing the polarity is followed.
Please note that meters marked ‘Ti’ only are not compatible with IZAR PULSE H
Ha: Hall technology
Ha + Ti: Inductive technology
Compatible meters :
AQUARIUS
ALTAIR
AQUILA
CORONA M
fig.1
English
1.3 MECHANICAL SPECIFICATIONS
Storage temperature -20°C to +70°C
Operating temperature -15°C to +55°C
Degree of protection IP 68
Electromagnetic compatibility EC

03/2016IZAR PULSE H | 3
2IZAR PULSE H3-WIRE - CONNECTION
IZAR PULSE H is connected to an index display unit or any other pulse metering device by
connecting the brown (ground) wire and the white (pulse) wire.
The tampering detection feature, which identifies any attempt at tampering, unclipping and cable
cut-off of the emitter, is activated by connecting the green wire.

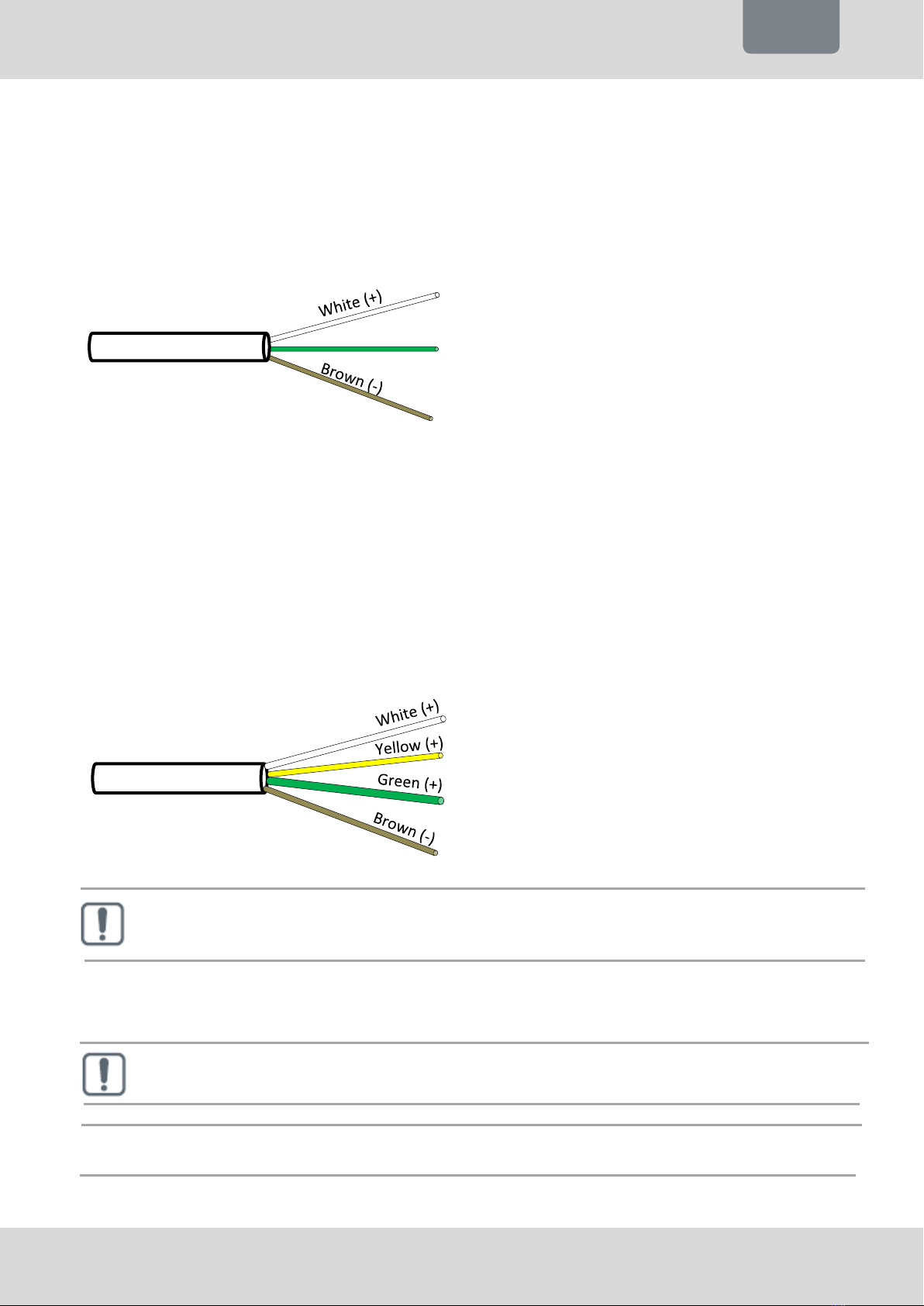

Flexible, unshielded cable (1.5m) comprising 3 wires with a diameter of0.34 mm2
•Brown: ground
•White: pulse
•Green: tampering (unclipping or cable cut-off)
The installer shall be liable for any installation that does notcomply with the above instructions,
and Diehl Metering disclaims all liability in that respect.
IZAR PULSE H
Green (+)
fig.2
English
3IZAR PULSE H4-WIRE - CONNECTION
Connection of IZAR PULSE H 4-wire version to an index display unit or any other pulse metering
device is performed by connecting the brown (ground) wire and the white (pulse) wire.
The flow direction information is indicated by the direction output (yellow wire).
The tampering detection feature, which identifies any attempt at unclipping and cable cut-off of the
emitter, isactivated by connecting the green wire.
Flexible, unshielded cable (5 m) comprising 4 wires with a diameter of 0.25 mm2
It is crucial to match up the polarities and use the right voltage to prevent damage to IZAR PULSE
H (if power supply greater than 30 V/100 mA) and to be able to generate correctly usable signals.
•Brown: ground
•White: pulse
•Green: tampering (unclipping or cable cut-off)
•Yellow: flow direction
NB: Ifthe direction information (yellow wire) isnot used, allpulses will be considered as
positive. If in doubt, contact Diehl Metering to check the compatibility of the equipment used.
IZAR PULSE H
fig.3
It is crucial to match up the polarities and use the right voltage to prevent damage to IZAR
PULSE H (if power supply higher than 30V/100mA) and to be able to generate correctly
usable signals.
For installation precautions, maintenance and regulations, refer to pages 6 and 7

4 | IZAR PULSE H03/2016
1DESCRIPTION DU PRODUIT
1.1 DESCRIPTION SOMMAIRE
IZAR PULSE H est un émetteur d'impulsions qui tient compte du sens d’écoulement et
permet la détection de fraudes grâce à des alarmes (coupure de câble, déclipsage).
IZAR PULSE H est équipé d’une pile d'une durée de vie d'environ 15 ans.
IZAR PULSE H est disponible en version 3 ou 4 fils :
•IZAR PULSE H 3 fils délivre les informations suivantes :
-Impulsion de comptage
-Détection de coupure de câble/déclipsage
-Détection de fraude magnétique
-Prise en compte du sens d’écoulement par compensation des impulsions
négatives
•IZAR PULSE H 4 fils délivre les informations suivantes :
-Impulsion de comptage
-Détection de coupure de câble/déclipsage
-Détection de fraude magnétique
-Détection du sens d’écoulement permettant le comptage et le décomptage
IZAR PULSE H est aussi disponible en version diviseur avec différents poids d’impulsions (se
renseigner auprès de Diehl Metering).
1.2 COMPATIBILITE AVEC LESCOMPTEURS DIEHL METERING
IZAR PULSE H est adaptable par simple clipsage sur tous les compteurs de la gamme
modulaire Hall «Ha» ou mixte « Ha+Ti » Diehl Metering. Il peut être connecté à tout système
de report d’index de comptage ou de télérelevé en respectant les polarités.
fig.1
Attention: les compteurs marqués ‘Ti’ ne sont pas compatibles avec IZAR PULSE H
Ha: Technologie Hall
Ha + Ti: Technologie inductive
Compteurs compatibles :
AQUARIUS
ALTAIR
AQUILA
CORONA M
Français
1.3 SPECIFICATIONS MECANIQUES
Température de stockage -20°C à +70°C
Température de fonctionnement -15°C à +55°C
Degré de protection IP 68
Compatibilité Electromagnétique CE

IZAR PULSE H | 5
03/2016
2. IZAR PULSE H3-FILS - BRANCHEMENT
Le raccordement d’IZAR PULSE H à un afficheur d'index ou à tout autre dispositif de
comptage d'impulsions se fait par le raccordement du fil brun (masse) et du fil blanc
(impulsions).
La détection de fraude qui permet de repérer toute tentative de fraude, de déclipsage ou de
coupure du câble de l'émetteur se fait par le raccordement du fil vert.
Câble de type souple non blindé (1,5m) composé de 3 fils de section 0,34 mm2
•Brun : masse
•Blanc : impulsions
•Vert : fraudes (déclipsage ou coupure de câble)
IZAR PULSE H
Vert (+)
fig.2
Français
Toute installation non conforme aux dites prescriptions n’engage que son auteur et
exonère Diehl Metering de toute responsabilité.
3. IZAR PULSE H4FILS - BRANCHEMENT
Le raccordement d’IZAR PULSE H version 4 fils à un afficheur d'index ou à tout autre
dispositif de comptage d'impulsions se fait par le raccordement du fil brun (masse) et du fil
blanc (impulsions).
L'information du sens d'écoulement se fait par la sortie "sens", fil jaune.
La détection de fraude qui permet de repérer toute tentative de déclipsage ou de coupure du
câble de l'émetteurse fait par le raccordement du fil vert.
Câble de type souple non blindé (5m) composé de 4 fils de section 0,25 mm2
•Brun :
•Blanc :
•Vert :
•Jaune :
masse
impulsions
fraudes (déclipsage ou coupure de câble)
sens d’écoulement
Il est impératif de respecter les polarités et la tension d’alimentation sous risque de
détériorer IZAR PULSE H(si alimentation supérieure à 30V/100mA) ou de ne pas
pouvoir générer des signaux correctement exploitables.
IZAR PULSE H
fig.3
NB: Si l’information ‘’sens‘’ (fil jaune) n’est pas exploitée, toutes les impulsions seront
considérées comme positives.
Dans le doute, contacter Diehl Metering pour valider la compatibilité des matériels utilisés.

03/2016
6 | IZAR PULSE H
4INSTALLATION PRECAUTIONS / PRECAUTIONS D'INSTALLATION
4.1 IDENTIFICATION
Ensure that IZAR PULSE H is compatible with the meter on which it is to be fitted (Diehl Metering
modular range “Ha” or “Ha + Ti”). The installation of a non-return valve is not mandatory since
IZAR PULSE H is able to manage backflow (max. 500 consecutive revolutions).
S'assurer que IZAR PULSE H est compatible avec le compteur sur lequel il est monté (marquage
« Ha » ou « Ha + Ti »). La pose d'un clapet anti-retour n'est pas indispensable dans la mesure où
IZAR PULSE H peut gérer les retours d'eau (max. 500 révolutions consécutives du disque report).
4.2 INSTALLATION
fig.4
•Position IZAR PULSE H by aligning the hinges up with
each other (fig.6).
•
Positionner IZAR PULSE H en alignant les charnières
l'une sur l'autre (fig.6).
•Press the ring onto the module with your hands
only (until it clicks into place). Do not use a mallet
or hammer. This is an electronic component, handle
with care.
•
Encliqueter en pressant la bague sur le module
uniquement avec les mains. Ne pas utiliser de mallet
ou de marteau. Il s'agit d'un produit électronique à
manipuler avec précaution.
fig.6
fig.5
•IZAR PULSE H features 3 fastening hooks
(fig.5) to mount the module on the meter of the
Diehl Metering modular range.
•
Afin d'assurer le maintien du module sur les
compteurs de la gamme modulaire Diehl Metering,
IZAR PULSE H est équipé de 3 crochets de maintien
(fig.5).
Hooks
Crochets
•If there is a cover on the meter, take it off by
pushing out the hinge pin (fig.4). If the cover does
not have a metal hinge, remove it by hand.
• En cas de présence du couvercle sur le compteur,
déposer celui-ci en chassant l'axe de charnière
(fig.4). Sur les versions non équipées d’axe
charnière, le couvercle peut être enlevé
manuellement sans outils.
•Carefully clean the top of the register to remove
any traces of soiling.
• Nettoyer soigneusement la face supérieure du
totalisateur afin d'enlever toute traces de salissure.
English Français

IZAR PULSE H | 7
03/2016
IZAR PULSE H ne nécessite pas de maintenance particulière.
Ne pas le nettoyer avec des solvants ou des produits abrasifs qui abîmeraient la coque
plastique. Utiliser, si nécessaire, un chiffon ou une éponge mouillée.
Stockage: Le produit peut être stocké dans un lieu sec dans les limites de température de
- 20°C à + 70°C.
Les directives européennes transposées relatives aux déchets de piles et
d’équipements électriques et électroniques, encadrent les actions nécessaires pour
limiter l’impact négatif de la fin de vie du produit.
Ces produits font l’objet d’une collecte séparée. Utiliser un centre de collecte et
de traitement des piles agréé ou contacter votre agence Diehl Metering.
Français
5. MAINTENANCE/ MAINTENANCE
IZAR PULSE H requires no specific maintenance.
Do not clean it with solvents or abrasive cleaners, as these would damage the plastic shell.
If necessary, use a cloth or damp sponge.
Storage: The product should be stored in a dry place at a temperature between -20°C and +70°C.
Prolonged storage at high temperatures may cause a significant loss of battery life.
6. REGULATIONS/REGLEMENTATION
The product complies with the current European Directives as indicated on the EU Declaration
of conformity.
Recycling:
The transposed European Directives on waste batteries and waste electrical and
electronic equipment supervise the actions necessary to limit the negative impact of
the product end of life.
This product issubject to special collection and disposal. Itshould be deposited at
anappropriate facility to enable recovery and recycling. Forfurther details about
recycling this product, please contact your Diehl Metering agency.
Un stockage prolongé à des températures élevées, engendre une perte
d’autonomie significative.
Le produit est conforme auxxDirectives européennes selon la déclaration UE de conformité.
Recyclage:ecyclage :
English
