Owner’s Manual
Model
EMC4240
DCH4831L
7208970100R04
IMPORTANT SAFETY INFORMATION: Always read this manual rst
before attempting to install or use this heater. For your safety, always
comply with all warnings and safety instructions contained in this manual
to prevent personal injury or property damage.
To view the full line of Dimplex products, please visit
www.dimplex.com

2 www.dimplex.com
Table of Contents
Always use a qualied technician
or service agency to repair
this heater.
!NOTE: Procedures and
techniques that are
considered important
enough to emphasize.
CAUTION: Procedures and
techniques which, if not
carefully followed, will result
in damage to the equipment.
WARNING: Procedures
and techniques which, if not
carefully followed, will expose
the user to the risk of re,
serious injury, or death.
Welcome & Congratulations ................3
IMPORTANT INSTRUCTIONS...............4
Heater Installation ........................6
Operation ...............................7
Maintenance and Cleaning . . . . . . . . . . . . . . . . .8
Warranty................................8
ReplacementParts ........................9

3
Welcome & Congratulations
Thank you and congratulations for choosing to purchase an electric
heater from Dimplex, the world leader in electric heaters.
Please carefully read and save these instructions.
CAUTION: Read all instructions and warnings carefully before
starting installation. Failure to follow these instructions may result
in a possible electric shock, re hazard and will void the warranty.

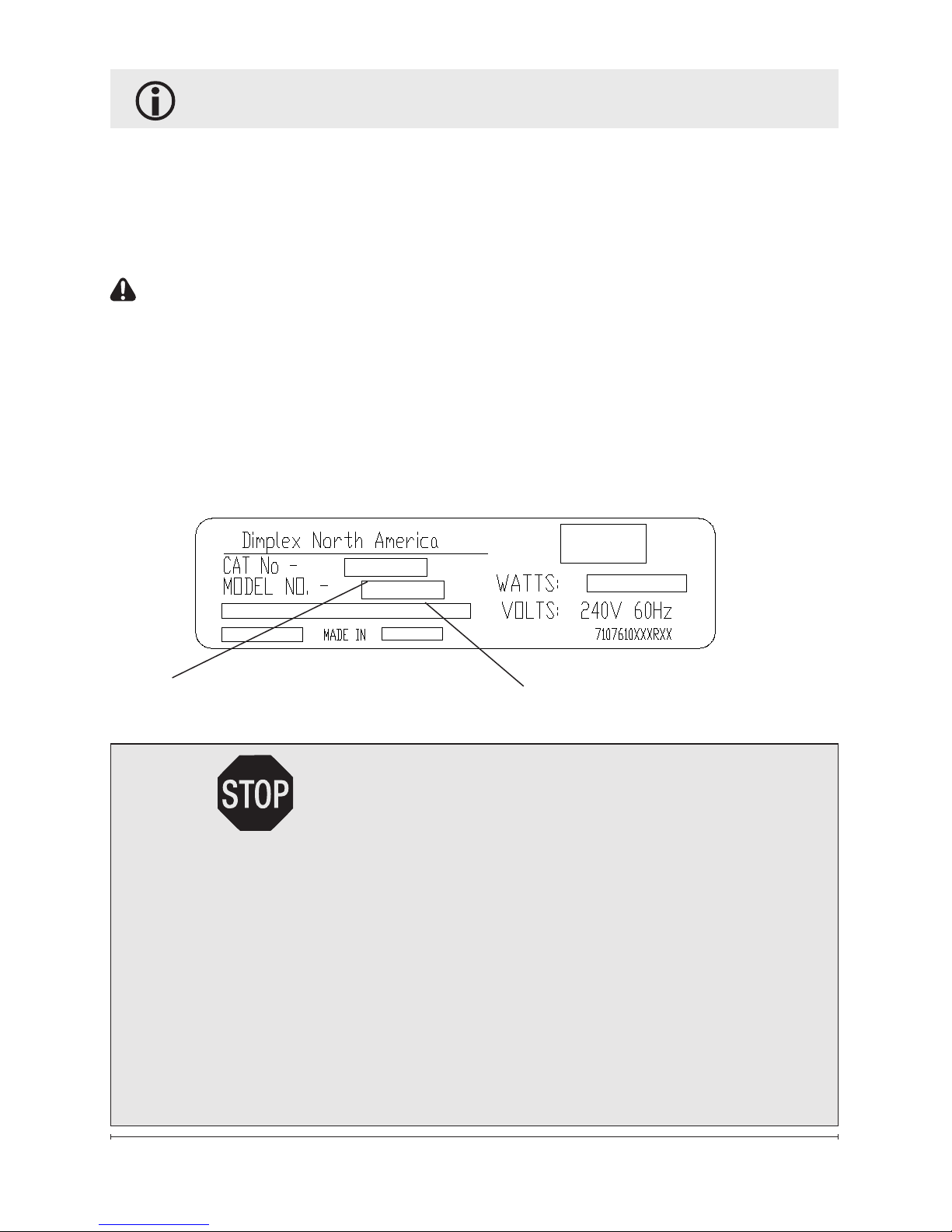

Please record your model and serial numbers below for future
reference: model and serial numbers can be found on the Model and
Serial Number Label of your heater.
Model Number
Label
Serial Number
NO NEED TO RETURN TO THE STORE
Questions with operation or assembly? Require Parts Information?
Product Under Manufacturer’s Warranty?
Contact us at: www.dimplex.com/customer_support
For Troubleshooting and Technical Support
OR Toll-Free 1-888-DIMPLEX (1-888-346-7539)
Monday to Friday 8:00 a.m. to 4:30 p.m. EST
Please have your model number and product serial
number ready. (See above)

4 www.dimplex.com
①Readallinstructionsbefore
using this appliance.
② The heater is hot when in use.
To avoid burns, do not let bare
skin touch hot surfaces. The trim
around the heater outlet becomes
hot during heater operation.
Keep combustible materials, such
as furniture, pillows, bedding,
papers, clothes, and curtains at
least 3 feet (0.9m) from the front
of the unit.
③ Extreme caution is necessary
when any heater is used by or
near children or invalids and
whenever the unit is left operating
and unattended.
④ Always unplug the heater
when not in use.
⑤ Do not operate any unit with
a damaged cord or plug, or if the
heater has malfunctioned, or if
the heater has been dropped or
damaged in any manner. Return
heater to authorized service
facility for examination, electrical
or mechanical adjustment or
IMPORTANT INSTRUCTIONS
repair.
⑥ Do not use outdoors.
⑦ The heater is not intended for
use in bathrooms, laundry areas
and similar indoor locations.
Never locate heater where it may
fall into a bathtub or other water
container.
⑧Do not run the cord under
carpeting. Do not cover cord with
throw rugs, runners or the like.
Arrange cord away from trafc
area and where it will not be
tripped over.
⑨To disconnect the unit, turn
the controls off, then remove the
plug from the outlet.
⑩ Connect to properly grounded
outlets only.
⑪Do not insert or allow foreign
objects to enter any ventilation
or exhaust opening as this may
cause an electric shock or re, or
damage to the heater.
⑫ To prevent a possible re, do
not block air intake or exhaust

5
SAVE THESE INSTRUCTIONS
in any manner. Do not use on
soft surfaces, like a bed, where
openings may become blocked.
⑬ All electrical heaters have
hot and arcing or sparking parts
inside. Do not use in areas where
gasoline, paint, or ammable
liquids are used or stored or
where the unit will be exposed to
ammable vapours.
⑭Do not modify the heater.
Use it only as described in
this manual. Any other use
not recommended by the
manufacturer may cause re,
electric shock or injury to persons.
⑮This heater is not intended
for use with an extension cord.
Plug the unit directly into a wall
receptacle.
⑯ This heater includes a visual
alarm (red light) to warn that parts
of the heater are over heating. If
the red light turns on, immediately
turn heater off and inspect for
any objects on or adjacent
to the heater that may cause
high temperatures. DO NOT
OPERATE WHEN RED LIGHT IS
ON.
⑰ Always use a certied
electrician should new circuits or
outlets be required.
⑱ Disconnect at power supply
before performing any cleaning,
maintenance or relocation of the
unit.
⑲ When transporting or storing
the unit and cord, keep in a
dry place, free from excessive
vibration and store so as to avoid
damage.
IMPORTANT INSTRUCTIONS

6 www.dimplex.com
Grounding Instructions
This heater is for use on 240
Volts. The cord has a plug as
shown on Figure 1. No adapter
should be used with this unit.
The type of outlet is a 240 Volt
grounding outlet. When properly
installed, it provides a ground
connection through the cord to
the heater to protect the operator
from electric shock.
IMPORTANT INSTRUCTIONS

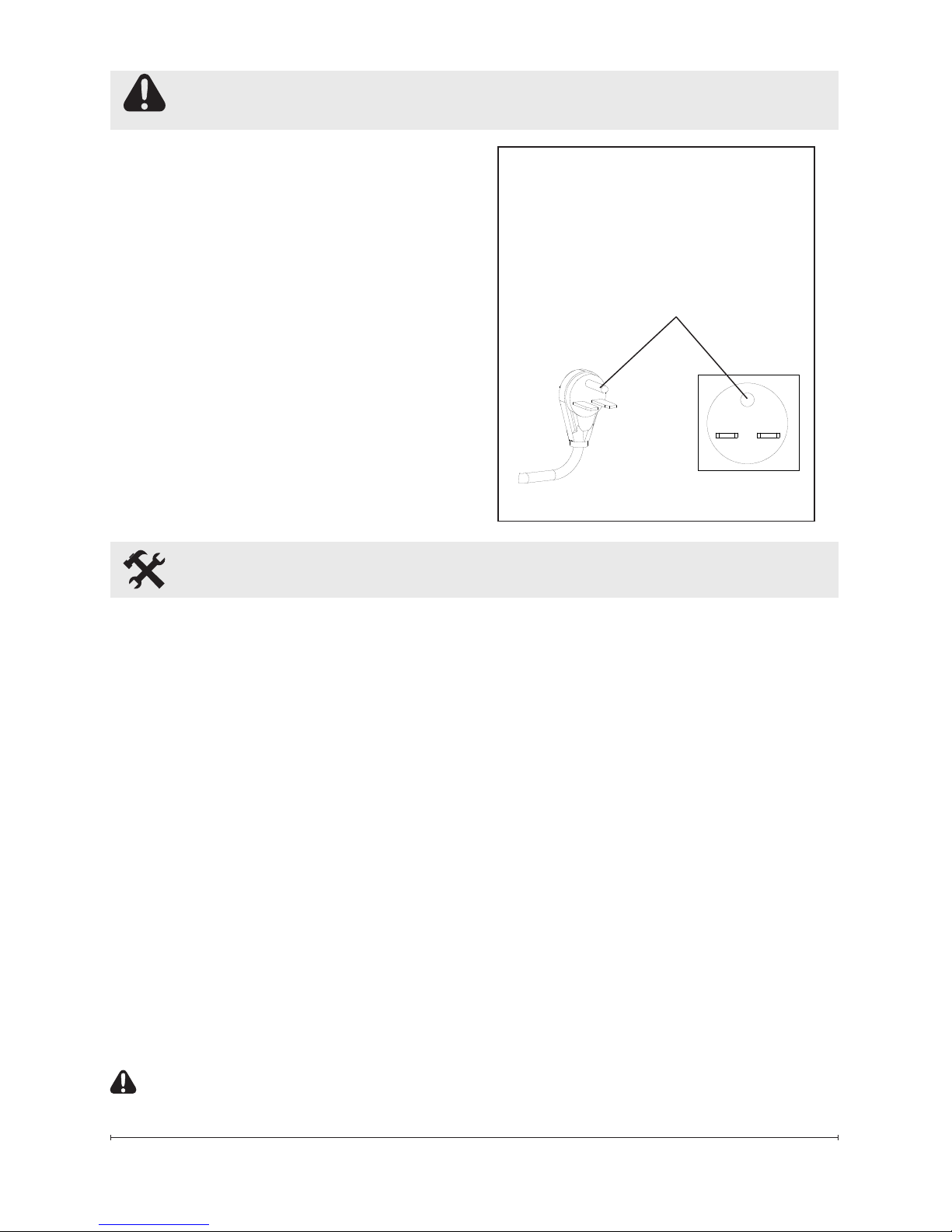

Figure 1:
Plug and outlet
conguration for 240
Volt, 30 Amp circuit
Ground
Plug Outlet
Heater Location And
Clearances
The heater is intended for hori-
zontal use on a hard oor, table
top, desk or on shelf, and the like.
The discharge air should wipe the
walls without blowing directly on
them (Figure 2).
Ensure the air discharge is paral-
lel to or away from walls.
!NOTE: To prevent personal
injury always use a licensed
electrician to install new outlets or
circuits.
CAUTION: When turning and/
or tilting the heater do not block
the exhaust opening.
Outside Wall
Discharge
Figure 2
Heater Installation

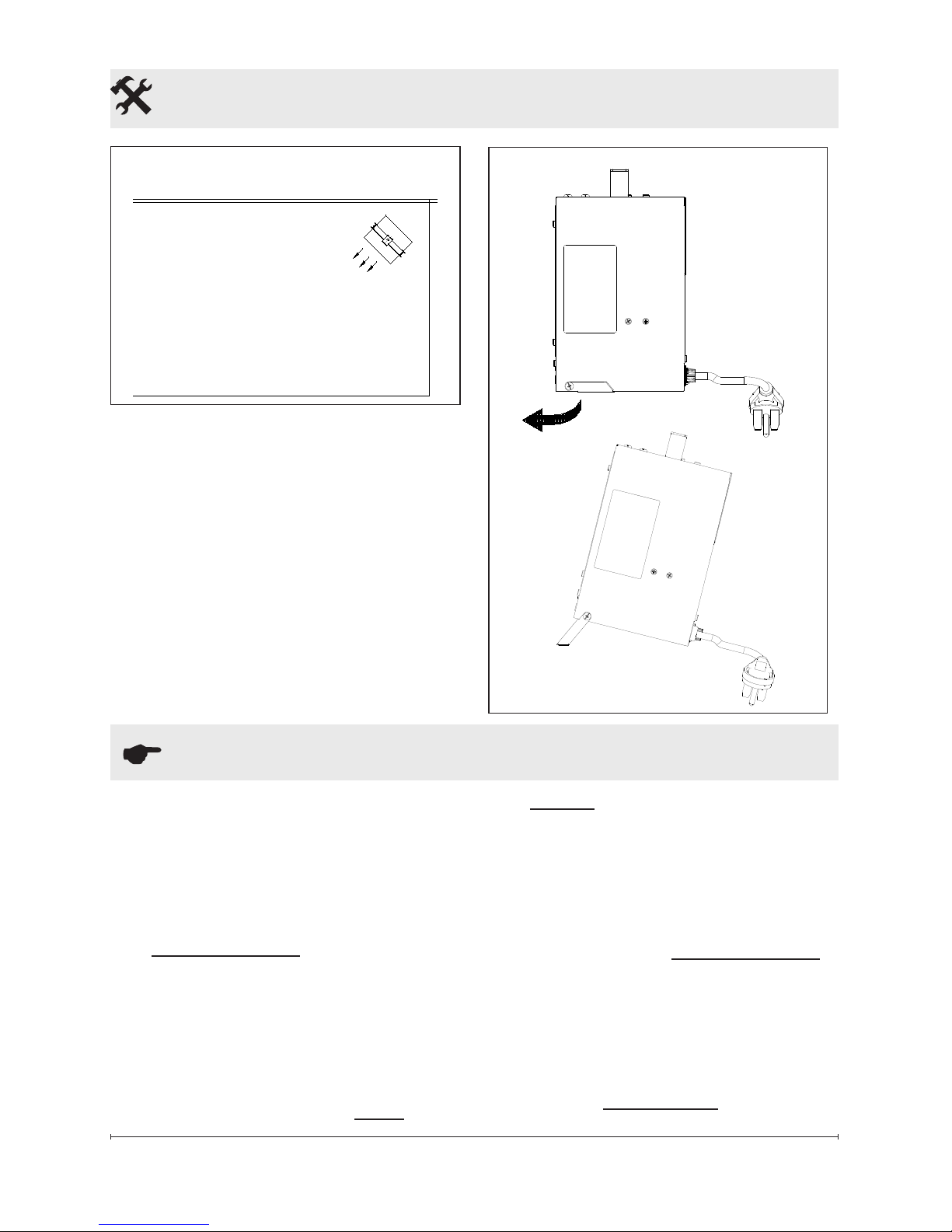

Use Of Support Stand
(EMC4240 only)
The pre-installed support stand
can be swivelled out to allow an
upward angle for the air dis-
charge. When in down position,
the heater should be placed on
a at surface such that it will be
stable and not fall over (Figure 3).

7
Heater Installation
Figure 3
Down Position
Operation
Setting the Thermostat
Before connecting or discon-1.
necting plug, turn knob fully
counterclockwise (Figure 4).
Heater is equipped with a2.
thermostat. To adjust tem-
perature to your individual
requirements, turn thermostat
control knob clockwise all the
way to turn heater on. The
yellow power light will illumi-
nate (Figure 5). When room
reaches desired temperature,
turn thermostat knob coun-
terclockwise until you hear a
click. Leave in this position
to maintain room temperature
at this setting. For additional
heat, turn clockwise until you
hear a click again and heater
will turn on. To shut heater off
turn thermostat knob counter
clockwise all the way. The
yellow power indicator light
will turn off.
OFF
LOW
HI
Thermostat control knob
Figure 4
Power ON
Over Temp
Surchauffe
Temperatura
Excesiva
Figure 5
Red Light
Yellow Light

8 www.dimplex.com
WARNING: Disconnect
power before attempting any
maintenance or cleaning to
reduce the risk of re, electric
shock or damage to persons.
CAUTION: Allow at least
30 minutes for the heater to
cool before attempting any
maintenance or cleaning.
To clean the exterior surface,
use a solution of water and mild
detergent. Apply with damp
sponge. Wipe dry with a dry cloth.
DO NOT plug heater into outlet
until it has dried thoroughly.
Warranty
Dimplex Electric Heaters are tested
and inspected prior to shipment and
are guaranteed free from defect to the
purchaser of each new product. Any part
which proves to be defective in material
or workmanship under normal use within
one year will be repaired or replaced
without charge. The Company will not
be responsible for any expense incurred
for installation, removal from service, or
transportation costs. Any such defect
should be brought to the attention of the
Dealer where the product was purchased
and is authorized to repair or replace
within the terms of this warranty.
The Company’s only obligation under this
warranty will be at its sole option to repair
or replace any part proving defective or to
refund the purchase price thereof.
The owner/user assumes all other risks,
if any, including the risk of any direct,
indirect or consequential loss or damage
arising out of the use of or inability to use
the product.
The warranty will not apply if, in the
sole judgment of the Company, damage
or failure has resulted from accident,
alteration, misuse, abuse, incorrect
installation, or operation on an incorrect
power source.
The foregoing is in lieu of all other
warranties expressed, implied, or
statutory, and the Company neither
assumes, nor authorizes any person to
assume for it any other obligation, or
liability in connection with said product.
Maintenance and Cleaning

9
© 2011 Dimplex North America Limited
Dimplex North America Limited
1367 Industrial Road
Cambridge ON
Canada N1R 7G8
In keeping with our policy of continuous product improvement, we reserve the right to
make changes without notice.
DCH4831A
Fan Blade . . . . . . . . 1900010022RP
Motor Kit . . . . . . . . . 2000020022RP
Element . . . . . . . . . . 2200070122RP
Thermostat . . . . . . . 09635002RP
Cutout . . . . . . . . . . . 00009113RP
Knob - Clear . . . . . . 02210011RP
Cordset . . . . . . . . . . 4100000001RP
DCH4831L
Fan Blade . . . . . . . . 5300220200RP
Motor Kit . . . . . . . . . 2000020022RP
Element . . . . . . . . . . 2200070122RP
Thermostat . . . . . . . 2600070100RP
Cutout . . . . . . . . . . . 00009112RP
Knob - Clear . . . . . . 02210011RP
Cordset . . . . . . . . . . 4100000004RP
Replacement Parts
EMC4240
Fan Blade . . . . . . . . 5300220100RP
Motor Kit . . . . . . . . . 2000260300RP
Element . . . . . . . . . . 2200070122RP
Thermostat . . . . . . . 2600070100RP
Cutout . . . . . . . . . . . 00009112RP
Knob - Clear . . . . . . 02210011RP
Cordset . . . . . . . . . . 4100000004RP

Manuel du propriétaire
Modèle
EMC4240
DCH4831L
7208970100R04
CONSIGNES DE SÉCURITÉ IMPORTANTES : Toujours lire le présent
manuel avant d’essayer d’installer ou d’utiliser ce poêle. Pour votre
sécurité, toujours respecter tous les avertissements et suivre les
consignes de sécurité compris dans le présent manuel an de prévenir
les blessures ou les dommages matériels.
Pour découvrir la gamme complète de produits Dimplex, visiter
www.dimplex.com

2 www.dimplex.com
Table des matières
Toujours recourir aux services d’un
technicien qualié ou d’une entreprise
de services de maintenance pour
faire réparer ce poêle.
!NOTA : Marches à suivre
et techniques considérées
sufsamment importantes pour
qu'on les souligne.
MISE EN GARDE : Marches
à suivre et techniques dont le
non-respect pourrait causer des
dommages matériels.
AVERTISSEMENT : Marches à
suivre et techniques qui, si elles
ne sont pas bien respectées,
exposeront l’utilisateur à des
risques d’incendie, de blessure
grave ou de décès.
Bienvenue et félicitations...................3
INSTRUCTIONS IMPORTANTES ............4
Installation d'un chauffe ....................6
Utilisation ...............................7
Entretien et nettoyage .....................8
Garantie ................................9
Pièces de rechange.......................10

3
Bienvenue et félicitations
Merci et félicitations d’avoir acheté un poêle électrique de Dimplex, le chef de
le mondial en matière de chauffage électrique.
Lire ces consignes attentivement et les conserver.
MISE EN GARDE : Lire attentivement toutes les consignes et tous les
avertissements avant de procéder à l'installation. Le non-respect de ces
consignes pourrait entraîner un risque de choc électrique ou d'incendie et
annuler la garantie.
Prendre en note le numéro de modèle et le numéro de série de l'appareil
en vue d’une consultation ultérieure; les numéros de modèle et de série
se trouvent sur l'étiquette du numéro de modèle et du numéro de série de
chaufferette.
Numéro de modèle Numéro de série
IL N’EST PAS NÉCESSAIRE D’ALLER AU MAGASIN
Des questions à propos de l’assemblage ? Besoin d’information sur
des pièces détachées ? Besoin d’information à propos d’un produit
sous une garantie du fabricant ?
Contactez-nous au: www.dimplex.com/customer_support
Pour le support Dépannage et assistance technique
OU Veuillez téléphoner au numéro sans frais
1-888-DIMPLEX (1 888 346-7539)
Du lundi au vendredi de 8 h à 16 h 30 (HNE)
Veuillez avoir à portée de main les numéros de modèle et de série de votre
appareil. (Voir ci-dessous)
ARRÊT

4 www.dimplex.com
① Lire toutes les instructions avant
de se servir de cette chaufferette.
② L’appareil devient chaud lorsqu’il
est en marche. Pour éviter les
brûlures, ne pas toucher les surfaces
chaudes. Se servir de la poignée
pour transporter l’appareil. Garder à
au moins 0,9 mètre (trois (3) pieds)
de l’appareil tout matériel combustible
: meubles, oreillers, literie, papier,
vêtements et rideaux. Tenir
également ces matériaux à l’écart
des côtés et de l’arrière de l’appareil.
③ Faire preuve d’une grande
prudence lorsque l’appareil est utilisé
par des enfants ou des personnes
handicapées, s’il est en marche à
proximité d’eux, ou s’il est en marche
et laissé sans surveillance.
④ Toujours débrancher l’appareil
lorsqu’il ne sert pas.
⑤ Ne pas se servir de l’appareil si
la che ou les ls sont endommagés
ou si l’appareil est tombé ou est
endommagé de quelque manière
que ce soit. Pour le faire vérier,
pour faire effectuer une mise au point
électrique ou mécanique, ou pour le
faire réparer, communiquer avec un
centre de service autorisé.
⑥ Ne pas utiliser à l’extérieur.
INSTRUCTIONS IMPORTANTES
⑦ La chaufferette n’est pas conçue
pour être utilisée dans la salle de
bain, la salle de lavage et d’autres
endroits semblables à l’intérieur.
Ne pas utiliser l’appareil à proximité
d’une baignoire ou de tout autre
réservoir d’eau dans lequel il pourrait
tomber.
⑧Ne pas couvrir le cordon de
carpettes, de tapis de couloir ou
d’autres recouvrements de sol.
Éloigner le cordon des endroits
passants et éviter de le placer là où
il pourrait provoquer la chute d’une
personne.
⑨Pour débrancher la chaufferette,
éteindre l’appareil avant de retirer la
che de la prise de courant.
⑩ Brancher l’appareil uniquement
dans une prise mise à la terre de
façon adéquate.
⑪Ne pas introduire de corps
étrangers dans la prise d’air de
ventilation ou la bouche de sortie
d’air, car cela peut occasionner
des chocs électriques, provoquer
un incendie ou endommager la
chaufferette.
⑫ Pour éviter un incendie, ne pas
obstruer l’entrée ou la sortie d’air
d’aucune façon. N’employez pas
sur les surfaces molles comme un
MISE EN GARDE
RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR
AUCUNE PIÈCE DONT L'ENTRETIEN PEUT ÊTRE EFFECTUÉ
PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR

5
CONSERVER CES INSTRUCTIONS
lit où les ouvertures peuvent devenir
bloquées.
⑬ Tous les appareils chauffants
électriques contiennent des pièces
qui chauffent et produisent des
étincelles. Ne pas faire fonctionner
l’appareil dans des endroits où de
l’essence, de la peinture et d’autres
produits inammables sont utilisés ou
rangés, ou s’il y a exposition à des
vapeurs inammables.
⑭ Ne pas apporter de modications
à la chaufferette. Se servir de
l’appareil uniquement de la façon
décrite dans le présent guide. Toute
autre utilisation non recommandée
par le fabricant peut provoquer un
incendie, des chocs électriques ou
des blessures.
⑮ An de réduire les risques de
choc électrique, ce chauffant est
muni d’une che polarisée (une des
broches est plus large que l’autre).
Cette che se branche dans une
prise polarisée, et ce, dans un
sens seulement. S’il est impossible
d’enfoncer complètement la che
dans la prise, il faut l’inverser. S'il
est toujours impossible de l'enfoncer
complètement, communiquer avec un
électricien qualié pour faire installer
une prise adéquate. Ne modier la
che d'aucune façon. Branchez le
câble directement dans une prise
appropriée, ne pas utiliser une
rallonge.
⑯ Cette chaufferette est dotée d’une
alarme visuelle (témoin lumineux
rouge) indiquant que des parties de
l’appareil surchauffent. Si le témoin
lumineux rouge s’allume, éteindre
immédiatement l’appareil et vérier
si des objets sur la chaufferette ou
à proximité pourraient causer les
températures élevées. NE PAS SE
SERVIR DE L’APPAREIL LORSQUE
LE TÉMOIN LUMINEUX ROUGE
EST ALLUMÉ.
⑰Toujours faire appel à un
électricien certié pour l’installation
de nouveaux circuits ou de nouvelles
prises de courant.
⑱ Fermer toute source
d’alimentation électrique de l’appareil
avant de le nettoyer, de le réparer ou
de le déplacer.
⑲ Pendant le transport ou
l’entreposage de l’appareil, le
conserver dans un endroit sec et à
l’abri de vibrations excessives, et
le ranger de façon à éviter qu’il ne
s’endommage.
INSTRUCTIONS IMPORTANTES

6 www.dimplex.com
Instructions de mise à la
terre
Cet appareil doit être branché sur
un ircuit électrique de 240 volts. Le
cordon est doté d’une prise (voir
la Figure 1). Aucun adapteur ne
devrait être utilisé avec cette unité.
Il s’agit ici d’une prise de courant
de 240 volts mise à la terre qui,
correctement installée, fait passer
le courant du cordon à l’appareil
de chauffage de façon sécuritaire,
protégeant l’utilisateur contre les
chocs électriques.
INSTRUCTIONS IMPORTANTES
Figure 1:
Conguration de la che et
de la prise de courant sur un
circuit de 30 ampères et de
240 volts
Terre
Fiche
Prise de
courant
Emplacement de la chaufferette
et dégagement
La chaufferette doit être utilisée sur
une surface rigide, telle que plancher
dur, dessus de table, bureau, tablette
et sur d’autres endroits semblables.
L’air soufé doit efeurer les murs
sans toutefois être dirigé directement
sur eux (Figure 2).
S’assurer que l’air est soufé
parallèlement aux murs, et non
endirection de ceux ci.
!NOTA : An d’éviter les blessures,
toujours faire appel à un électricien
certié pour l’installation de nouvelles
prises de courant ou de nouveaux
circuits.
MISE EN GARDE : Au moment
de tourner et(ou) d’incliner l’appareil,
Installation d'un chauffe
s’assurer de ne pas bloquer la sortie
d’air.
Utilisation d’un support
(EMC4240 seulement)
Il est possible de faire pivoter le
support pré installé qui permet un
angle orienté vers le haut pour
l’échappement de l’air soufé.
Lorsque la chaufferette est placée sur
le sol (position basse), elle devrait
reposer sur une surface plane pour
qu’elle soit stable et ne risque pas de
basculer (Figure 3).

7
Mur extérieur
Air soufé
Figure 2 Figure 3
Position basse
Installation d'un chauffe
Utilisation
Réglage du thermostat
Avant de brancher ou de1.
débrancher la prise, éteindre
l’appareil en tournant
complètement le bouton dans le
sens antihoraire (voir la Figure
4).
Cet appareil est doté d’un ther-2.
mostat. Pour régler la tempéra-
ture en fonction de vos besoins,
tourner le bouton du thermostat
jusqu’au bout dans le sens
horaire pour mettre en marche
l’élément chauffant. Le témoin
lumineux jaune s’allumera
(Figure 5). Lorsque la tempéra-
ture désirée est atteinte dans la
pièce, tourner le bouton du ther-
mostat dans le sens antihoraire
jusqu’à ce qu’un déclic se fasse
entendre. Garder cette position
pour maintenir la température au
réglage désiré. Pour augmenter
la chaleur, tourner le bouton
dans le sens horaire jusqu’à ce

8 www.dimplex.com
Utilisation
OFF
LOW
HI
Over Temp
Surchauffe
Temperatura
Excesiva
Bouton de commande du
thermostat
Figure 5
Témoin
lumineux rouge
Témoin
lumineux jaune
Figure 4
ADVERTISSEMENT :
Débrancher la chaufferette avant
d’en effectuer l’entretien ou le
nettoyage an de réduire les
risques d’incendie, de chocs
électriques ou de blessures.
MISE EN GARDE : Laisser
l’appareil refroidir au moins 30
minutes avant d’effectuer son
entretien ou son nettoyage.
Pour nettoyer la surface
extérieure, utiliser une solution
composée d’eau et de détergent
doux, et l’appliquer à l’aide d’une
éponge. Essuyer l’appareil avec
un chiffon sec. NE PAS faire
fonctionner l’appareil avant qu’il
ne soit complètement sec.
Entretien et nettoyage
Power ON
En Marche
Encedido
que le déclic se fasse entendre
de nouveau L’élément chauffant
se mettra en marche. Pour étein-
dre la chaufferette, tourner le
bouton du thermostat complète-
ment dans le sens antihoraire. Le
témoin lumineux jaune s’étendra.

9
Garantie
Les appareils de chauffage électrique
Dimplex sont testés et inspectés avant
d’être expédiés. Ils sont garantis contre
tout défaut pour l’acheteur de chaque
nouveau produit. Toute pièce qui fait
défaut en deçà de un an, en ce qui a trait
aux matériaux ou à la fabrication, dans
des conditions normales d’utilisation,
sera réparée ou remplacée sans frais.
Dimplex n’assume aucune responsabilité
pour les frais engagés dans l’installation
ou l’enlèvement de l’appareil, ou pour les
coûts de transport.
Toute défectuosité doit être portée à
l’attention du dépositaire où le produit a
été acheté, lequel est autorisé à réparer
ou à remplacer la pièce conformément
aux modalités de la présente garantie.
La seule obligation de Dimplex au titre de
la présente garantie consiste à réparer ou
à remplacer toute pièce défectueuse, ou à
rembourser à l’acheteur le prix d’achat de
l’appareil, et ce, à sa seule discrétion.
Le propriétaire assume tous les autres
risques, s’il en est, y compris les risques
de dommages directs, indirects ou
consécutifs découlant de l’utilisation du
produit ou de l’impossibilité de l’utiliser.
La garantie ne s’applique pas si, au seul
jugement de Dimplex, les dommages ou
les défaillances découlent d’un accident,
d’une modication, d’un mauvais emploi,
d’un emploi abusif, d’une installation
incorrecte ou d’une utilisation à partir
d’une source d’électricité inadéquate.

10 www.dimplex.com
© 2011 Dimplex North America Limited
Dimplex North America Limited
1367 Industrial Road
Cambridge ON
Canada N1R 7G8
Dans le cadre de notre politique d’amélioration continue de nos produits, nous nous
réservons le droit de modier les spécications sans préavis.
Pièces de rechange
DCH4831A
Pale de ventilateur. . 1900010022RP
Kit de moteur . . . . . . 2000020022RP
Élément . . . . . . . . . . 2200070122RP
Thermostat . . . . . . . 09635002RP
Découpe . . . . . . . . . 00009113RP
Bouton - Clear ..... 02210011RP
Cordon d'alimentation . . 4100000001RP
DCH4831L
Pale de ventilateur. . 5300220200RP
Kit de moteur . . . . . . 2000020022RP
Élément . . . . . . . . . . 2200070122RP
Thermostat . . . . . . . 2600070100RP
Découpez . . . . . . . . 00009112RP
Bouton - Clear ..... 02210011RP
Cordon d'alimentation . . 4100000004RP
EMC4240
Pale de ventilateur. . 5300220100RP
Kit de moteur . . . . . . 2000260300RP
Élément . . . . . . . . . . 2200070122RP
Thermostat . . . . . . . 2600070100RP
Découpez . . . . . . . . 00009112RP
Bouton - Clear ..... 02210011RP
Cordon d'alimentation . . 4100000004RP

Manual del propietario
Modelo
EMC4240
DCH4831L
7208970100R04
INFORMACIÓN DE SEGURIDAD IMPORTANTE: Lea este manual
antes de intentar instalar o usar este calentador de aire. Para su
seguridad, tome en cuenta todas las advertencias e instrucciones de
seguridad de este manual para evitar lesiones corporales o daños
materiales.
Para ver toda la línea de productos Dimplex, visite
www.dimplex.com
