English
Subject: Disposable Breathing Circuit for Manual Bagging Procedures
Installation and Operating Instructions
WARNING:
For a full understanding of the performance characteristics of this accessory,
the user should carefully read this document as well as the Instructions for Use
of the medical device to which it attaches.
Tools required: None
Reference documents: Resuscitaire® Radiant Warmer instructions for use
Parts required: (1) MU10900 Breathing circuit, disposable, box of 25
(1) Reference only Tubing, standard, 0.125" inner diameter
MU10900, Disposable breathing circuit, box of 25 includes 25 each of
MU16248, Disposable breathing circuit.
MP01880,T-piece adapter for MX300/MX300i and Resuscitaire®
breathing circuits, disp., 20 pcs. (optional accessory) Must be ordered
separately.
MU10902,Side pressure port T-connector, box of 25 (optional accessory)
Must be ordered separately.
Disposable breathing circuit, includes the following parts see see Table 1
and (see figure 1 on page 3):
Table 1. Disposable Breathing Circuit Parts
Item
Number Part Number Quantity Description
1 MU10911 1 Hose, corrugated, 10 mm (0.394") disposable
2 MU10898 1 Adapter, 10 mm - 7.5 mm , male
3 MU10878 1 Connector, 15 mm x 15 mm, disposable

Page 2 of 104
DRAFT October 2 2006
Symbols
For USA: RX only
WARNING:
Federal law restricts this device to sale by or on the order of a physician.
Application
The Disposable Breathing Circuit is designed specifically for use with manual bagging proce-
dures. Refer to the Resuscitaire® Radiant Warmer instructions for use for additional informa-
tion on the Resuscitation Module application and use.
This circuit is disposable and is intended for single patient use only.
WARNING:
The Disposable Breathing Circuit is intended for use with a single patient only
and should not be reused. Failure to follow this warning could result in serious
injury or death.
NOTE:
This breathing circuit is not for use with the RM2001™ Gas Delivery Module.
NOTE:
Optional T-piece adapter for MX300/MX300i and Resuscitaire® breathing circuits
must only be used when MX300/MX300i oxygen analyzer is connected.
Follow instructions for use Do not reuse
Latex free Keep away from sunlight
Use by date Quantity of contents
Relative humidity range Atmospheric pressure range
Storage temperature Follow operating instructions

Page 3 of 104
DRAFT October 2 2006
Installation and Operation
The Disposable Breathing Circuit is for single patient use only and should only be used for
manual bagging procedures.
WARNING:
The product shall only be used by trained medical employees.
CAUTION:
Do not pull or twist tubing. Attach and detach tubing from equipment using the
silicone connectors. Failure to do so could result in equipment damage.
1. Connect the corrugated hose (A) with the 15 mm to 15 mm connector (B) (see figure 1
on page 3) to the patient outlet (C) on the Resuscitation Module Patient Supply panel
(see figure 2 on page 4).
Figure 1. Disposable Breathing Circuit Assembly Diagram
NOTE:
Air Flow resistance cmH2O @ 15 LPM.
CAUTION:
Ensure all fittings are installed properly, and check each unit prior to use for
occlusions or leaks. Failure to do so could result in equipment damage.
2. Confirm that there are no occlusions or leaks in the hoses or fittings by pressure
checking the unit prior to use.
3. Connect the tubing from the adapter (D) to the self-inflating or flow-inflating manual
bagging apparatus (E) (see figure 1 on page 3).
or
Standard
tubing not
supplied
Optional:
T-adapter
MX300/MX300i,
15mm

Page 4 of 104
DRAFT October 2 2006
4. Connect standard tubing (not provided) to the airway pressure port (F) (see figure 2 on
page 4) and to the pressure port on the manual bagging apparatus (G) (see figure 1 on
page 3).
NOTE:
If manual bagging apparatus are used without a pressure port, then use an adapter with
a side pressure port part number MU10902.
NOTE:
Resuscitation Modules without an airway pressure port should use disposable breath-
ing circuit part number MU10841.
5. Connect the manual bagging apparatus (E) to the apparatus at the patient, such as
mask, tent, nasal cannula, endotracheal tube.

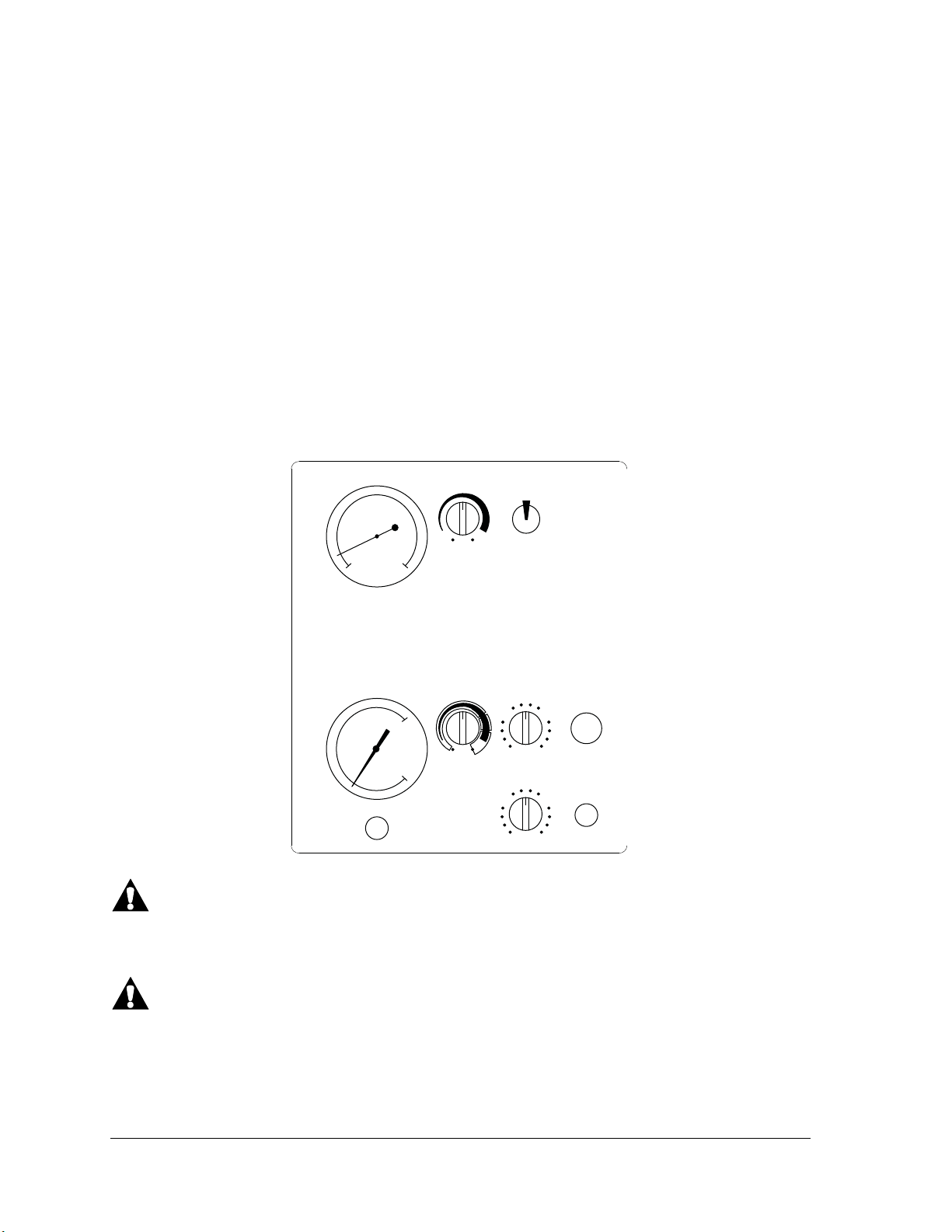

Figure 2. Resuscitation Module (without AutoBreath™ Infant Resuscitator): Controls
WARNING:
Ensure the patient breathing circuit connections are secure and free of
obstructions. Failure to do so could result in patient injury.
WARNING:
During infant resuscitation, monitor the airway pressure, and provide
appropriate pressure relief. Failure to do so could result in patient injury.
Suction
Suction
Off
On
0
Patient Supply
Patient Outlet
Flow Rate (LPM)
Airway Pressure Relief
0
Patient Outlet 2
Flow Rate 2 (LPM)
Airway Pressure
510
015
510
015
C
F

Page 5 of 104
DRAFT October 2 2006
6. Provide ventilation to the patient by holding the manual bagging apparatus (E) while
using your thumb and index finger to squeeze and release the bag (E) at the desired
respiratory rate.
7. Discard the Disposable Breathing Circuit after use.
WARNING:
Following use, the device must be disposed of according to local public health
and waste disposal regulations to avoid possible contamination of persons.

Page 6 of 104
DRAFT October 2 2006
This page intentionally left blank.
