WARNING: Refer to the PowerSeries Neo Reference manual for information on limitations regarding product use and function, and information on the limitations as to the liability of the manufacturer.

NOTE: These instructions must be used in conjunction with the system installation manual of the control panel with which this equipment is intended to be used. This installation sheet applies to the fol-

lowing models: HS2LED, HS2ICN, HS2ICNP, HS2ICNRFx, HS2ICNRFPx, HS2LCD, HS2LCDP, HS2LCDRFx and HS2LCDRFPx; x = 9 where the system operates in 912-919MHz, 8 where the

system operates in 868MHz band, and 4 where the system operates in 433MHz band. The Model HS2LED, HS2LCD(P), HS2ICN(P), HS2LCDRF(P)8, HS2ICNRF(P)8 keypads have been certified by

Telefication according to EN50131-1:2006 + A1:2009, EN50131-3:2009 for Grade 2, Class II.

HS2LED/HS2ICN(P)(RF)x/HS2LCD(RF)(P)x v1.0

Installation Instructions, Instructions d’Installation, Instrucciones de instalación,

Instruções de Instalação

The HS2LED/HS2ICN(P)(RF)x/HS2LCD(RF)(P)x keypads are

compatible with the PowerSeries Neo HS2016/32/64, HS2014-

4* and HS2128 panels. The RF keypads combine a wireless

transceiver with the respective HS2 keypad.

* Model not UL/ULC listed.

Specifications

* Zone not to be programmed as Fire type or 24h type.

NOTE: Keypads contain no serviceable parts.

NOTE: Only models operating in band 912-919MHz are UL/

ULC listed.

Unpack

The keypad package includes the following:

Mount

Mount the keypad where it is accessible to designated points of

entry and exit. Once a dry and secure location is selected, per-

form the following steps to mount the keypad.

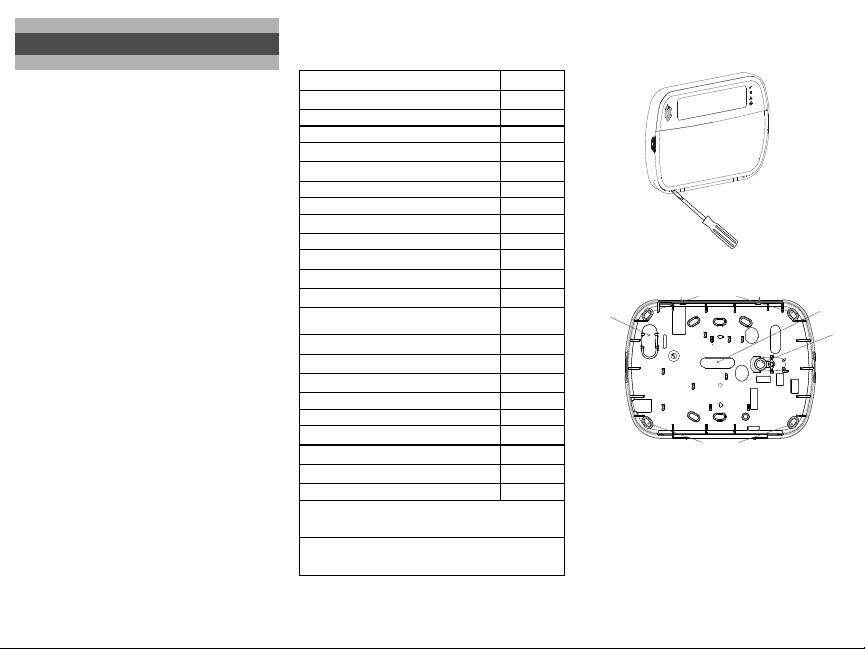

Disassemble Keypad

1. Insert the tip of a flat-head screwdriver into the slots at the

bottom left and right of the keypad.

2. Gently pry open the faceplate. This will remove it and allow

access for mounting.

Mount and Wire Keypad

1. Secure keypad to wall using mounting holes. Use all four

screws provided unless mounting on a single gang box. Use

the plastic anchors supplied if the unit is to be mounted on

drywall.

2. If using the keypad tamper, secure the tamper plate to the

wall with a screw.

NOTE: For UL/ULC listed commercial burglary installations,

the use of the keypad tamper is mandatory.

3. Run wire through wiring slot or knockouts. Connect Corbus

and PGM/Zone wiring to keypad. Place tamper switch into

tamper hole on backplate.

4. Place keypad into backplate, ensuring the wire is pushed

back into the wall as much as possible. Route the wire inside

the keypad, ensuring high components are avoided. Snap the

front assembly closed, ensuring that there is no pressure to

the keypad from the wire below.

Installation Instructions

• Temperature range: -10°C to +55°C (14°F to 131°F); Tem-

perature range for UL/ULC: 0°C to +49°C (32°F to 120°F)

• Humidity (MAX): 93%R.H. non-condensing

• Plastic enclosure protection degree: IP30, IK04

• Voltage rating: 13.8VDC nominal (power provided by the

compatible control panel)

• Connects to control panel Corbus via 4 wires

• 1 configurable zone input or PGM output*

• HS2LED/ HS2ICN(P)/HS2LCD(P)/HS2ICNRF(P)/

HS2LCDRF(P) Current draw:55mA(min)/105mA(max)

• Wall-mount tamper

• 5 programmable function keys

• Ready (Green LED), Armed (Red LED), Trouble (Yellow

LED), AC (Green LED)

• Dimensions (L x W x D): 168mm x 122mm x 20 mm

• Weight: 260g

• Low temperature sensor

• Frequency: 433 MHz (HS2ICNRF4/HS2LCDRF4)

• 868 MHz (HS2ICNRF8/HS2LCDRF8)

• 912-919MHz (HS2ICNRF9/HS2LCDRF9)

• Up to 128 wireless zones

HS2LED/ICN(RF)/

LCD(RF) HS2ICN(RF)P/LCD(RF)P

• 1 keypad • 1 keypad

• 4 mounting screws • 4 mounting screws

• 2 end-of-line resistors • 2 end-of-line resistors

• Keypad inner door

labels

• Keypad inner door labels

• 1 tamper switch • 1 tamper switch

• Installation Instructions • Installation Instructions

• Mini Proximity (prox) tag

(MPT)

Table 1: Compatible Devices

Wireless PG smoke detector PGx926UL

Wireless PG smoke and heat detector PGx916UL

Wireless PG CO detector PGx913

Wireless PG PIR motion detector PGx904(P)UL

Wireless PG PIR + camera motion detector PGx934(P)UL

Wireless PG curtain motion detector PGx924UL

Wireless PG dual tech motion detector PGx984(P)

Wireless PG mirror motion detector PGx974(P)UL

Wireless PG outdoor motion detector PGx994UL

Wireless PG glass break detector PGx912

Wireless PG shock detector PGx935UL

Wireless PG flood detector PGx985UL

Wireless PG temperature detector (indoor) PGx905UL

Outdoor temperature probe (requires PGx905) PGTEMP-

PROBE

Wireless PG key PGx939UL

Wireless PG key PGx929UL

Wireless PG panic key PGx938UL

Wireless PG 2-button key PGx949UL

Wireless PG indoor siren PGx901UL

Wireless PG outdoor siren PGx911UL

Wireless PG repeater PGx920UL

Wireless PG door/window contact PGx975UL

Wireless PG door/window contact w/AUX PGx945UL

NOTE: In this chart, x in the model number represents the

operating frequency of the device as follows: 9 (912-919 MHz),

8 (868MHz), 4 (433MHz).

NOTE: Only models operating in the band 912-919 MHz are

UL/ULC or cUL listed where indicated. Only UL approved

devices are to be used with UL/ULC listed systems.

wiring slot

knockout

tamper

mounting holes

latchlatch

NOTE: If any tension is found between the front keypad assem-

bly and the wiring, open the keypad, reroute the wire and close

again. Repeat these steps until the keypad is closed properly.

Wiring

1. Before wiring the unit, ensure

that all power (AC trans-

former and battery) is discon-

nected from the control panel.

2. Connect the four Corbus wires

from the control panel (red,

black, yellow and green) to

the keypad terminals. Refer to

the diagram:

3. If programmed as an input, a

device - such as a door contact

- may be connected to the ‘P/Z’ terminal of the keypad. This

eliminates the need to run wires back to the control panel for

the device. To connect the zone, run one wire from the device

to the ‘P/Z’ terminal and the other wire from the device to the

B (black) terminal. For powered devices, run the red wire to

the R (positive) terminal and the black wire to the B (nega-

tive) terminal. When using end of line supervision, connect

the zone according to one of the configurations described in

the PowerSeries Neo Reference manual.

NOTE: For UL/ULC installations, the zone input is a supervised

type (SEOL/DEOL). The supervision resistor is 5600Ω. If no EOL

supervision is used, there is a three foot maximum distance

required for the connected device. Use only in conjunction with

UL/ULC listed devices.

NOTE: This initiating device connected to this input contact is

not to be used for medical or fire applications.

4. If the ‘P/Z’ terminal is programmed as an output, a small

relay (such as DSC model RM-1 or RM-2) or buzzer or other

DC operated device may be connected between the positive

supply voltage and the ‘P/Z’ terminal (max.load is 50mA).

NOTE: For UL/ULC-listed installations, use UL/ULC listed

devices.

Apply Power

Once all wiring is complete, and the equipment is secured to the

building structure with at least two screws, apply power to the

control panel:

1. Connect the battery leads to the battery.

2. Connect the AC transformer.

For more information on control panel power specifications, see

the PowerSeries Neo Reference manual.

Program the Keypad

1. Press [*][8][Installer Code].

2. Use the [<][>] keys to navigate through the menus or jump

directly to a specific section by entering the section number.

Programming consists of toggling on and off options in each sec-

tion or by populating data fields. Toggle options are enabled or

disabled by pressing the corresponding number on the keypad.

For example, to enable toggle options 1 and 4, press the [1] and

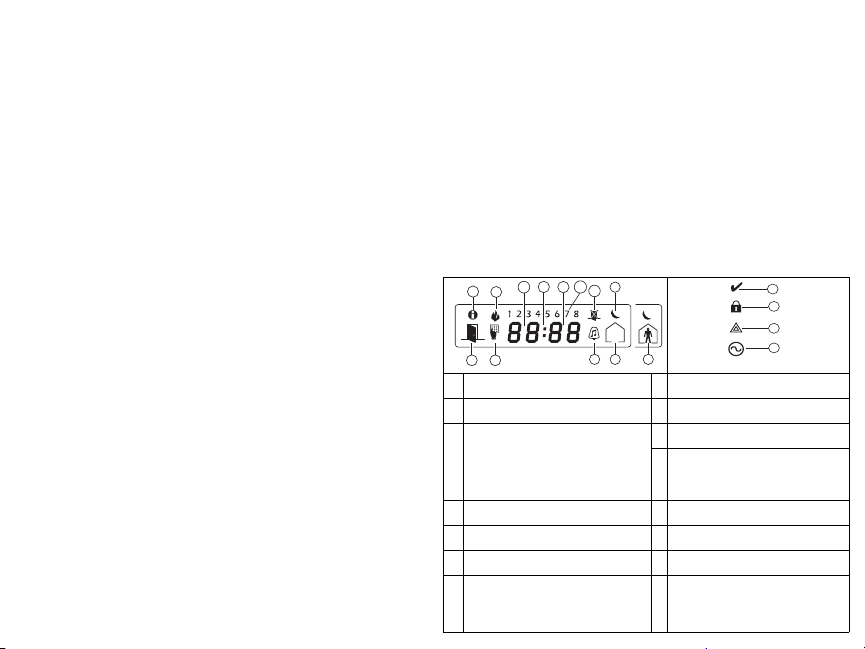

[4] keys. All enabled options are displayed (see the following dia-

gram).

1. To input data, use the [<][>] keys to select a character then

press the keypad button for the number/letter.

2. Using the [<][>] keys, scroll to the next character and repeat

the procedure. For information on entering HEX data, refer to

the PowerSeries Neo Reference manual.

Language Programming

Enter [000][000]. Enter the two-digit number corresponding to the

language desired:

Enroll the Keypad

Keypads can be enrolled automatically or manually. In either case,

the serial number of the device is used as an identifier.

NOTE: If there is no keypad enrolled on the system, once you

power up, the keypad will display the message: Press any key to

enroll. Other keypads can then be enrolled from the first keypad.

Use one of the following enrollment options:

[902][000] Auto Enroll

When this mode is selected, the total number of keypads currently

enrolled is displayed on the keypad.

1. Enter [902][000] to begin the auto-enrollment of new key-

pads. As each device is enrolled, the keypad displays the

model type, serial number and slot assignment. Keypads are

assigned to the next available slot.

[902][001] Manual Enroll

To manually enroll individual keypads:

1. Enter [902][001] or use the [<][>] keys and press [*].

2. When prompted, enter the serial number of the keypad found

on the back of the device.

3. An error tone is sounded if an invalid serial number is

received. Once enrolled, the device model, serial number and

slot assignment are displayed. Keypads are enrolled into the

next available slot for the device. The slot assignment can be

changed using the [<][>] keys.

4. To cancel the enrollment of a module, press [#].

NOTE: Once the maximum number of devices have been

enrolled, an error tone sounds and a warning message is displayed.

[902][002] – Module Slot Assignment (LED, LCD, ICON)

This section is used to change the slot number in which a module

is enrolled. To change the slot number:

1. Enter [902][002] or use the [<][>] keys and press [*].

2. Enter the serial number of the module.

3. When prompted, enter the new two-digit slot number. The

previous slot assignment is replaced with the new one. An

error tone sounds if an invalid slot number is entered.

[902][003] – Module Slot Assignment (LCD Keypad

Only)

Similarly to [002], this section is also used to change the slot num-

ber of a module. With this option, however, the serial number is

not required. To change the slot number:

1. Enter [902][003] or the use the [<][>] keys and press [*].

2. Use the [<][>] keys to locate the module then press [*] to

select.

3. Enter the new two-digit slot number. The previous slot

assignment is replaced with the new one. An error tone

sounds if an invalid slot number is entered.

[902][101] Unenroll Keypads

1. Enter [902][101] or use the [<][>] keys and press [*].

2. Use the [<][>] keys to scroll to the specific keypad to delete.

3. Press [*] to select the module and when prompted, press [*]

again to delete it.

[903][101] Confirm Keypad

To confirm the enrollment of individual keypads and to locate

them physically:

1. Enter [903][101] or use the [<][>] and press [*].

2. Use the [<][>] keys to scroll to the applicable keypad. The

module’s serial number and slot number are displayed on the

keypad and the status LEDs on the device flash.

3. To confirm the keypad, press [*]. If communication with a

module is lost at the time of confirmation, a warning message

is displayed for 1 second before exiting the section.

Assign a Partition to the Keypad

The keypad must be assigned to a partition if supervision or key-

pad zones are required. Keypad assignments and keypad option

programming must be done at each keypad individually.

At each keypad installed on the system:

1. Press [*][8][Installer Code].

2. Enter [861]-[876]for Keypad Programming and Keypad Par-

tition Mask, corresponding to keypads 1-16.

3. Press [*] for partition assignment.

4. Enter 01 to 08 for partition assignment or use the [<][>] keys

to scroll to the specific partition If partitioning is not used,

enter [01]. For Global keypads, enter [00].

5. Press [#] twice to exit programming.

6. Continue this procedure for each keypad until all have been

assigned to the correct partition.

Program Labels (LCD keypads only)

1. Press [*][8][Installer Code].

2. Press [*] and use the [<][>] keys to scroll to Zone Labels and

press [*] again.The first zone is displayed. Alternatively,

enter, [000][001].

HS2LED/HS2ICN(RF)/

HS2LCD(RF)

RED R

BLK B

YEL Y

GRN G

To zone or P/Z

PGM output

________

____

Table 2: Languages

01 = English

(default) 10 = German 20 = Romanian

11 = Swedish 21 = Russian

02 = Spanish 12 = Norwegian 22 = Bulgarian

03 = Portuguese 13 = Danish 23 = Latvian

04 = French 14 = Hebrew 24 = Lithuanian

05 = Italian 15 = Greek 25 = Ukrainian

06 = Dutch 16 = Turkish 26 = Slovak

07 = Polish 17 = FFU 27 = Serbian

08 = Czech 18 = Croatian 28 = Estonian

09 = Finnish 19 = Hungarian 29 = Slovenian

Toggle (X) <>

“Toggle name” Y/N

3. Use the [<][>] keys to scroll to the zone label to be programmed and press [*] or enter the zone

number (e.g., 001, for zone label 1).

4. Use the [<][>] keys to scroll to the desired character’s location, using the [<][>] keys.

5. Enter the number of the corresponding character group until the desired character is displayed

(see the following table). Example, press the “2” key three times to enter the letter “F”. Press

the “2” key four times to enter the number “2”. Press [*], then scroll to “Save”. Press [*]

again to save the label. To delete a character, use the [<][>] keys to move the cursor under the

character, then press [0]. If any key other than [<][>] is pressed before [0], the cursor moves

one space to the right and deletes that character.

CHANGE CASE – Will toggle the next letter entries between upper case (A, B, C...) and lower

case letters (a, b, c...).

ASCII ENTRY – Used to enter uncommon characters. Valid entries range from 000 to 255. Use the

[<][>] keys to scroll through the characters or enter a 3-digit number from 000-255. Press [*] to

enter the character into the label.

CLEAR TO END – Clears the display from the character where the cursor was located to the end of

the display.

CLEAR DISPLAY – Clears the entire label.

6. Continue from Step 2, until all labels are programmed.

Label Library

The Label Library is a database of words commonly used when programming labels. Individual

words can be combined as needed (e.g., Front + Door). Each line of the display supports a maxi-

mum of 14 characters. If a word will not fit on a line, scroll right until the cursor appears at the first

character of the second line and then add the word.

To program a custom label using the Label Library:

1. Press [*][8][Installer Code][000][001].

2. Enter [001] (to program the label for zone 01), or use the [<][>] keys to scroll to the Zone

Labels and then press [*]. The current label name is displayed for that zone.

3. Press [*] to open the menu.

4. Press [*] again to select the “Word Entry” option.

5. Enter the 3-digit number corresponding to a word (see Words Library) or use the [<][>] keys

to view words in the library.

6. Press [*] to select the word.

7. To add another word, repeat the previous procedures from step 3.

8. To add a space, press the right scroll key [>].

9. To clear characters, select “Clear to End” or “Clear Display” from the menu.

10.To save the current label and exit, press [#].

Broadcast LCD Labels

If more than one LCD keypad is present on the system, labels programmed on one keypad will be

broadcast to all other LCD keypads, after the change is confirmed.

Change Brightness/Contrast/Buzzer

LCD Keypads

1. Press [*][6][Master Code].

2. Use the [<][>] keys to scroll to either Bright Control, Contrast Control, or Buzzer Control.

3. Press [*] to select one of the following settings:

• Brightness/LED Bar Control: 15 backlighting levels are available.

• Contrast Control: 15 different display contrast levels are available.

• Buzzer Control: 15 different buzzer control levels are available.

4. Use the [<][>] keys to scroll to the desired setting.

Keypad Programming

1. Press [*][8][Installer Code].

2. Select one of the programming options identified in the following.

[860] Keypad Slot Number

Not for programming; the two-digit slot number is displayed for informational purposes only.

[861]-[876] Keypad Programming Sections

[000] Address of Partition

A 2-digit entry is required to assign the keypad to a partition. Entering 00 assigns the keypad as

Global. Valid entries are 00-32. The default is 01.

[001]-[005] Keypad Function Key Programming

To program a function key:

1. Press [*][8][Installer Code].

2. Enter [861]-[876] for keypad programming.

3. Enter [001]-[005] for function keys 1-5 or use the [<][>] keys and press [*].

4. Enter a 2-digit number to assign a function key operation - [00]-[68]. See the following table.

5. Repeat from step 3 until all function keys are programmed.

6. Press [#] twice to exit Installer Programming.

[001]-[005] Function Key Assignment

Keypad Function Keys

Refer to your system installation manual for a complete list of available function key options.

[011] Keypad Input/Output Programming

[1] - A, B, C, 1 [5] - M, N, O, 5 [9] - Y, Z, 9, 0

[2] - D, E, F, 2 [6] - P, Q, R, 6 [0] - Space

[3] - G, H, I, 3 [7] - S, T, U, 7 [*] - Select

[4] - J, K, L, 4 [8] - V, W, X, 8 [#] - Escape

Function Key Button Valid

Range Default Function

[001] Key 1 00–68 03 Stay Arm I_____I_____I

[002] Key 2 00–68 04 Away Arm I_____I_____I

[003] Key 3 00–68 06 Chime ON/

OFF I_____I_____I

[004] Key 4 00–68 22 Command

Output 2 I_____I_____I

[005] Key 5 00–68 16 Quick

Exit I_____I_____I

[00] - Null [21] - [*][7][1]Command Output 1 [61]-[68] - Partition Select 1-8

[02] - Instant Stay Arm [22] - [*][7][2]Command Output 2

[03] - Stay Arm [23] - [*][7][3]Command Output 3

[04] - Away Arm [24] - [*][7][4]Command Output 4

[05] - [*][9] No-Entry Arm [29] - Bypass Group Recall

[06] - [*][4] Chime ON/OFF [31] - Local PGM Activate

[07] - [*][6]

[----][4]

System Test

[32] - Bypass Mode

[09] - Night Arm [33] - Bypass Recall

[12] - Global Stay Arm [34] - User Programming

[13] - Global Away Arm [35] - User Functions

[14] - Global Disarming [37] - Time & Date Program

[16] - [*][0] Quick Exit [39] - Trouble Display

[17] - Arm Interior [40] - Alarm Memory

Zone or PGM

Number Default

000 I_____I_____I_____I

[012] Local PGM Output Pulse Activation Time

[021] First Keypad Options

[022] Second Keypad Options

[023] Third Keypad Options

[030] Downloaded LCD Message

[031] Downloaded LCD Message Duration

[101]-[228] Door Chime for Zones 1-128

[991] Reset Keypad Programming to Factory Defaults

1. Press [*][8][Installer Code].

2. Enter [991].

3. Use the [<][>] keys to scroll to the applicable keypad.

4. Press [*] to select the keypad.

5. Re-enter [Installer Code].

6. Press [*] to reset the selected keypad to factory defaults.

I_____I_____I Minutes (00-99) I_____I_____I Seconds (00-99)

Default Opt. ON OFF

ON I_____I 1Fire Key Enabled Fire Key Disabled

ON I_____I 2Medical Key Enabled Medical Key Disabled

ON I_____I 3Panic Key Enabled Panic Key Disabled

ON I_____I 4Display Access Code When Pro-

gramming Display Xs When Program-

ming Access Codes

Default Opt. ON OFF

ON I_____I 1Local Clock Display ON Local Clock Display OFF

OFF I_____I 2Local Clock Displays 24-hr Clock Displays AM/PM

ON I_____I 3Auto Alarm Mem Scroll ON Auto Alarm Mem Scroll OFF

ON I_____I 4For Future Use For Future Use

OFF I_____I 5Power LED Enabled Power LED Disabled

ON I_____I 6Power LED Indicates AC Present ON Power LED Indicates AC Pres-

ent OFF

ON I_____I 7Alarms Displayed While Armed Alarms Not Displayed While

Armed

OFF I_____I 8Auto-Scroll Open Zones ON Auto-Scroll Open Zones OFF

Default Opt. ON OFF

OFF I____I 1Armed LED Power Save Armed LED Off in Sleep Mode

ON I____I 2Keypad Status Shows Stay Arm Keypad Status Shows Stay/Away

Arm

OFF I____I 35th Terminal is Keypad PGM Output 5th Terminal is Keypad Zone Input

OFF I____I 7

Local Display of Temperature No Local Display of Temperature

OFF I____I 8Low Temperature Warning

Enabled Low Temperature Warning

Disabled

I_____I_____I_____I_____I_____I_____I_____I_____I_____I_____I_____I_____I_____I_____I_____I_____|

Default: 000 I_____I_____I_____I(Valid entries are 000-255, 000=Unlimited Msg Display)

This number represents the number of times the downloaded message must be cleared before it is

permanently removed. This message can be cleared by pressing any key.

[041] Indoor Temperature Zone Assignment

Default: 000 I_____I_____I_____I (Valid entries are 000-128)

[042] Outdoor Temperature Zone Assignment

Default: 000 I_____I_____I_____I (Valid entries are 000-128)

The keypad can be programmed to make up to four different chime sounds for individual zones.

(e.g., for Zone 1, enter section [101], for Zone 2 enter section [102]).

Default: 01 I_I_I

Valid Entries

01 6 beeps

02 Bing-Bing tone

03 Ding-Dong tone

04 Alarm tone (4 second duration)

05 Zone name

Table 3: Keypad Display Symbols

1Memory – Indicates that alarms are in mem-

ory. 10 Chime – Turns on when Door Chime is ena-

bled and off when Door Chime is disabled.

2Fire – Indicates that fire alarms are in mem-

ory. 11 Away – Indicates that the panel is armed in

away mode.

3,4,

Clock Digits – These digits indicate the hour

and minutes when the local clock is active,

and also identify the zone when the OPEN or

ALARM icons are active. These digits scroll

one zone per second from the lowest zone

number to the highest when scrolling through

zones.

12 Stay – Indicates that the panel is armed in

stay mode.

13 Night – Indicates that the panel is armed in

night mode.

61 to 8 – These numbers display toggles or dig-

its in binary while they are needed. 14 Ready Light (green) – If the Ready light is

on, the system is ready for arming.

7Bypass – Indicates that there are zones auto-

matically or manually bypassed. 15 Armed Light (red) – If the Armed light is

on, the system has been armed successfully.

8Open – When zones are opened, this icon will

turn on and the open zones are displayed. 16 System Trouble – Indicates that a system

trouble is active.

Program – If the system is in Installer’s or

User’s Programming, or the keypad is busy,

this icon flashes. If an access code is required

while accessing star menus, this LED is on

steadily to indicate that the code is required.

17 AC – Indicates that AC is present at the

main panel.

Proximity (Prox) Tags Support (HS2ICNP/HS2ICNRFP/HS2LCDP)

The prox tag can perform any keypad function that would normally require a user access code. Pres-

ent the tag to the tag reader or to the left of the keypad LCD.

Assign Proximity Tags

Using an LCD keypad:

1. Press [*][5][Master/Supervisor Code].

2. Enter a 2-digit user code.

3. Press 2.

4. Pass the enrolled tag near the tag reader on the keypad.

Delete Proximity Tags

To delete a prox tag, select the user as outlined previously.Swipe the associated prox tag. The alarm

system recognizes the tag. Press [*] to delete when prompted.

LED Bar

On the HS2ICNP/HS2ICNRFP/HS2LCDP keypads, a blue LED bar indicates that a prox tag is

approaching.

• The LED bar flashes three times when a valid prox tag is being read by the keypad.

• If the prox tag is invalid, the LED bar stays on steadily and the keypad sounds an error tone.

• The brightness of the LED bar is adjustable from the [*][6] menu. When the backlight brightness

is modified, the LED bar brightness is changed accordingly.

Downloading

The HS2LCDRF/HS2ICNRF products can be programmed over DLS V. This auto-detects the key-

pad type and downloads programming accordingly.

Wireless Device Setup and Programming (HS2ICNRF(P)x/HS2LCDRF(P)x)

This section describes how to enroll and program wireless devices such as contacts, motion sensors

and sirens on the alarm panel.

[804][000] Enroll Wireless Devices

1. Once the HSM2HOST is installed and enrolled on the alarm panel wireless devices can be

enrolled using the following method: Enter Installer Programming section [804][000]:

2. When prompted, either activate the device (see device installation sheet) to enroll immediately or

enter a device ID number. Do the latter to pre-enroll devices then enroll them later at the customer

site.

The alarm panel determines the type of device being enrolled and presents the appropriate program-

ming options.

3. Use the scroll keys or type in the corresponding number to select an option.

4. Scroll through the available selections, key in a number or enter text as appropriate.

5. Press [*] to accept and move to the next option.

6. Once all options are configured, the system prompts to enroll the next device.

7. Repeat the process described above until all wireless devices are enrolled.

NOTE: The configuration options listed above can be modified using [804][911] Modify Device.

[804][001]-[716] Wireless Device Configuration

To configure wireless devices:

1. Enter Installer Programming section [804] then select one of the following sub-sections:

2. Select a device to configure using the scroll keys or go directly to a specific device by entering

a hotkey.

3. Use the scroll buttons or enter a hotkey to select a configuration option for the device. See

device sheets for details.

4. Press [*] to accept and move to the next option.

5. Once all options are configured, the system returns to the base configuration menu.

Repeat the process described above to configure other wireless devices.

[804][801] RF Jam Detect

RF jam detection (continuous interfering transmissions on the radio network) can be turned on or

off. When on, RF jamming is logged and reported.

To configure RF jamming:

1. Enter Installer Programming section [804][801].

2. Select one of the following options by scrolling or entering the hotkey:

3. Press [*] to accept the selection.

4. Press [#] to exit the section.

[804][802] Wireless Supervision Window

This option is used to program the length of time a wireless device can be absent from the system

before a fault is generated.

NOTE: For EN installations, 1 hour or 2 hours must be selected.

When option 06 is used, which configures the system to generate fault conditions after a device has

been detected as absent for 24 hours, smoke detectors generate a fault condition after a maximum of

18 hours when the 200s supervision toggle option is disabled.

To program the Wireless Supervisory Window:

1. Enter Installer Programming section [804][802].

2. Select one of the following options by scrolling or entering the hotkey:

3. Press [*] to accept the selection.

4. Press [#] to exit the section.

Table 4: Wireless Device Options

Device Type Programming Options

Zone (01) Zone type

(02) Partition assignment

(03) Zone label

Wireless key (01) Partition assignment

(02) User label

Siren (01) Partition assignment

(02) Siren label

Repeater (01) Repeater label

Table 5: Wireless Zone Sub-Sections

Sub-Section Description

001-128 Configure wireless zones

551-556 Configure wireless sirens

601-632 Configure wireless keys

701-716 Configure wireless keypads

Table 6: Jam Detect Options

00 Enabled/Disabled Jamming detection and reporting is enabled/disabled

Note: Must be Enabled for UL/ULC listed installations.

01 UL 20/20-USA Continuous RF jamming for 20 seconds

02 EN 30/60-Europe 30 seconds of accumulated jamming within 60 seconds

03 Class 6 30/60-British As EN (30/60) but reported only if the jamming duration

exceeds 5 minutes

Table 7: Wireless Supervisory Window Options

00 Enabled/Disabled

01 After 1 Hour

02 After 2 Hour

03 After 4 Hour

04 After 8 Hour

05 After 12 Hour

06 After 24 Hour

NOTE: For UL Residential Burglary (UL1023), Home Health Care (UL1637), ULC Residential

Burglary (ULC/ORD-C1023) installations, the maximum Supervision window shall be set to 24

hours.

For UL Residential Fire (UL985) installations, the maximum supervision window is set to 200s.

For UL Commercial Burglary (UL1610/UL365) and ULC Residential Fire (ULC-S545), the maxi-

mum supervision window shall be set to 4 hours.

[804][810] Wireless Option 1

To program wireless options:

1. Enter Installer Programming section [804][810].

2. Select one of the following options by scrolling or entering the hotkey:

3. Press [*] to accept the selection and [#] to exit.

[804][841] Visual Verification Programming

To program wireless options:

1. Enter Installer Programming section [804][841].

2. Select one of the following options by scrolling or entering the hotkey:

[804][901]-[905] Delete Wireless Devices

To delete wireless devices:

1. Enter Installer Programming section [804] then select one of the following sub-sections:

2. Select a device to delete using the scroll keys or go directly to a specific device by entering a

hotkey.

3. Press [*] to delete or [#] to exit.

[804][921]-[925] Replace Wireless Devices

Use this option to replace a faulty device enrolled on the system with another device of the same type

while maintaining the configuration of the original. The faulty device does not need to be deleted.

To replace a wireless device:

1. Enter Installer Programming section [804] then select one of the following sub-sections:

2. Press [*] to select a sub-section. The first available device is displayed.

3. Select a device to replace using the scroll keys or go to a specific device by entering a hotkey.

Press [*]. When prompted, activate the device (full enrollment) or enter the device ID (pre-enroll-

ment). A message is displayed confirming enrollment.

[804][990][001 – 005] Show All Devices

Use this section to review wireless devices enrolled on the system and to view serial numbers asso-

ciated with each device.

To review wireless device information:

1. Enter Installer Programming section [804][990] then select one of the following sub-sections:

• [001] – all zones

• [002] – repeaters

• [003] – sirens

• [004] – wireless keys

• [005] – keypads

2. Press [*] to select a wireless device type. The first available device is displayed.

3. Use the scroll keys to view the enrolled devices.

NOTE: This option is not fully supported by LED and ICON keypads.

[904] Placement Testing Wireless Devices

This test is used to determine RF signal status for wireless devices and can be performed at a system

keypad or at the individual device. These instructions pertain to testing at the keypad. For instruc-

tions on placement testing at the device, refer to the installation sheet provided with the wireless

equipment. The following test modes are available:

Table 8: Wireless Options

01 RF Delinquency On: the system cannot be armed if a wireless supervisory trouble

exists. An RF delinquency trouble is generated.

Off: wireless supervisory troubles do not prevent arming.

02 Wireless Supervi-

sory/ RF Jam Alarm

On: if a supervisory or jamming trouble occurs during Away arming,

the siren activates and the event is logged and reported.

Off: supervisory or RF jam troubles during Away arming do not acti-

vate the siren or get logged and reported.

03 Module Tamper On: module tampers are logged and reported.

Off: module tampers are not logged or reported.

04 Fire Supervision

On: fire devices are supervised every 200 seconds. If the device fails

to report within this window, a supervision trouble is generated.

Off: fire devices follow the supervision window programmed in sec-

tion 802, up to a maximum of 18 hours. The supervisory window can

be programmed with a higher value, but detectors still go into fault

after 18 hours.

Table 9: Visual Verification Sub-Sections

001 Visual Verification

On: Alarms trigger image capture from PIR

Cameras

Off: Alarms do not trigger image capture

from PIR Cameras

002 View Time Window 01 Alarm + 5 Minutes

02 Alarm + 15 minutes

03 Alarm + 1 Hour

003 View Other Alarms

01 Fire key enabled/disabled

02 Duress key enabled/disabled

03 Medical key enabled/disabled

04 Panic key enabled/disabled

Table 10: Module Label Sub-Sections

Sub-Section Description

901 Delete wireless zone devices

902 Delete wireless key

903 Delete sirens

904 Delete repeaters

905 Delete keypads

Table 11: Replace Device Sub-Sections

Sub-Section Description

921 Replace wireless zone devices

922 Replace wireless keys

923 Replace sirens

924 Replace repeater

925 Replace keypad

Table 12: Wireless Device Placement Test Modes

001-128 Test wireless zones Test wireless devices individually by zone.

520 Test all repeaters Test each enrolled wireless repeater.

521-528 for repeaters 1-8

550 Test all sirens Test each enrolled wireless siren.

551-556 for sirens 1-16

600 Test all wireless keys Test individual wireless keys. Once in this section, press a button

on the wireless key to begin the test.

601-632 for wireless keys 1-32.

Table 10: Module Label Sub-Sections

Two test results are provided:

• 24-hour: Average results of signal strength testing over a 24-hour period.

• Now: Signal status results of the current test.

During testing, the Ready and Armed LED's flash to indicate data is being received. A flashing

Trouble LED indicates RF interference. The following status indicators may be displayed:

NOTE: For UL/ULC installations, only STRONG signal levels are acceptable.

*For Icon keypads, digit 1 indicates 24-hour test results; digit 2 indicates Now test results.

+For LED keypads, the first digit indicates 24-hour results; the second digit indicates Now test

results.

Troubleshooting

1. When attempting to assign a zone number to a wireless device, the keypad responds with a

long beep.

• Ensure that the keypad is properly connected to the Corbus.

2. After entering the ESN of a wireless device, then tripping it, the keypad does not indicate the

zone is open.

• Ensure the ESN has been entered correctly.

• Ensure that the zone is enabled for the partition (if partition programming is used).

• Ensure that the wireless zone is not assigned to a zone used by HSM2108 modules, an on-board

zone or a keypad zone.

• Ensure that the zone is programmed for something other than “Null Operation”. "Poor" or no

results are received from a module placement test.

• Verify that you are testing the correct zone.

• Verify that the device is in range of the keypad. Try testing the device in the same room as the

receiver.

• Confirm that the keypad is properly connected to the Corbus.

• Check that the zone is being tested correctly. Refer to the instructions that came with the device.

• Check that the batteries are working and installed correctly.

• Look for large metal objects that may be preventing the signal from reaching the keypad.

• The device must be located where consistent “Good” results are obtained. If several devices

show “Poor” results, or if panic pendants and wireless keys operate inconsistently, move the

receiver.

NOTES:

700 Test all keypads Test each enrolled keypad

701-716 for keypads 1-16

Table 13: Wireless Device Status Indicators

LCD Icon* LED+ Status Repeater [905]

Strong 1 9 Strong signal strength Repeater 1

Good 2 10 Good signal strength Repeater 2

Poor 3 11 Poor signal strength Repeater 3

1-Way 4 12 The device is operating in 1-way

mode only. The alarm panel cannot

configure or control the device Repeater 4

Not Test 5 13 Displayed as the Now result if no

test was performed. Repeater 5

None 14 Always displayed as the 24-hour

result when testing wireless keys. Repeater 6

Table 12: Wireless Device Placement Test Modes

Word Library

Item # Text Item # Text Item # Text Item # Text Item # Text Item # Text

001 Aborted 042 Control 083 Garage 124 Motion 165 Shock 206 D

002 AC 043 Date 084 Gas 125 No 166 Shop 207 E

003 Access 044 Daughter’s 085 Glass 126 North 167 Side 208 F

004 Active 045 Degrees 086 Goodbye 127 Not 168 Siren 209 G

005 Activity 046 Delay 087 Gym 128 Now 169 Sliding 210 H

006 Alarm 047 Den 088 Hallway 129 Number 170 Smoke 211 I

007 All 048 Desk 089 Heat 130 Off 171 Son’s 212 J

008 AM 049 Detector 090 Hello 131 Office 172 Sound 213 K

009 Area 050 Dining 091 Help 132 OK 173 South 214 L

010 Arm 051 Disarmed 092 High 133 On 174 Special 215 M

011 Armed 052 Door 093 Home 134 Open 175 Stairs 216 N

012 Arming 053 Down 094 House 135 Opening 176 Stay 217 O

013 Attic 054 Download 095 In 136 Panic 177 Sun 218 P

014 Auxiliary 055 Downstairs 096 Install 137 Partition 178 Supervisory 219 Q

015 Away 056 Drawer 097 Interior 138 Patio 179 System 220 R

016 Baby 057 Driveway 098 Intrusion 139 Pet 180 Tamper 221 S

017 Back 058 Duct 099 Invalid 140 Phone 181 Temperature 222 T

018 Bar 059 Duress 100 Is 141 Please 182 Test 223 U

019 Basement 060 East 101 Key 142 PM 183 Time 224 V

020 Bathroom 061 Energy 102 Kids 143 Police 184 To 225 W

021 Battery 062 Enter 103 Kitchen 144 Pool 185 Touchpad 226 X

022 Bedroom 063 Entry 104 Latchkey 145 Porch 186 Trouble 227 Y

023 Bonus 064 Error 105 Laundry 146 Power 187 Unbypass 228 Z

024 Bottom 065 Exercise 106 Left 147 Press 188 Unit 229 Space

025 Breezeway 066 Exit 107 Level 148 Program 189 Up 230 ,

026 Building 067 Exterior 108 Library 149 Progress 190 West 231 -

027 Bus 068 Factory 109 Light 150 Quiet 191 Window 232 _ (Underscore)

028 Bypass 069 Failure 110 Lights 151 Rear 192 Zone 233 *

029 Bypassed 070 Family 111 Living 152 Receiver 193 0 234 #

030 Cabinet 071 Father’s 112 Load 153 Report 194 1 235 :

031 Canceled 072 Feature 113 Loading 154 RF 195 2 236 /

032 Car 073 Fence 114 Low 155 Right 196 3 237 ?

033 Carbon 074 Fire 115 Lower 156 Room 197 4

034 Central 075 First 116 Main 157 Safe 198 5

035 Chime 076 Floor 117 Master 158 Saver 199 6

036 Closed 077 Force 118 Mat 159 Schedule 200 7

037 Closet 078 Foyer 119 Medical 160 Screen 201 8

038 Closing 079 Freeze 120 Memory 161 Second 202 9

039 Code 080 Front 121 Menu 162 Sensor 203 A

040 Communicator 081 Furnace 122 Monoxide 163 Service 204 B

041 Computer 082 Gallery 123 Mother’s 164 Shed 205 C

Limited Warranty

Digital Security Controls (DSC) warrants that for a period of 12 months from the date of pur-

chase, the product shall be free of defects in materials and workmanship under normal use

and that in fulfillment of any breach of such warranty, DSC shall, at its option, repair or

replace the defective equipment upon return of the equipment to its repair depot. This war-

ranty applies only to defects in parts and workmanship and not to damage incurred in ship-

ping or handling, or damage due to causes beyond the control of Digital Security Controls

such as lightning, excessive voltage, mechanical shock, water damage, or damage arising

out of abuse, alteration or improper application of the equipment. The foregoing warranty

shall apply only to the original buyer, and is and shall be in lieu of any and all other warran-

ties, whether expressed or implied and of all other obligations or liabilities on the part of Dig-

ital Security Controls. Digital Security Controls neither assumes responsibility for, nor

authorizes any other person purporting to act on its behalf to modify or to change this war-

ranty, nor to assume for it any other warranty or liability concerning this product. In no event

shall Digital Security Controls be liable for any direct, indirect or consequential damages,

loss of anticipated profits, loss of time or any other losses incurred by the buyer in connec-

tion with the purchase, installation or operation or failure of this product. WARNING: Digital

Security Controls recommends that the entire system be completely tested on a regular

basis. However, despite frequent testing, and due to, but not limited to, criminal tampering

or electrical disruption, it is possible for this product to fail to perform as expected. IMPORT-

ANT INFORMATION: Changes/modifications not expressly approved by DSC could void the

user’s authority to operate this equipment.

IMPORTANT - READ CAREFULLY: DSC Software purchased with or without Products and

Components is copyrighted and is purchased under the following license terms:

This End-User License Agreement (“EULA”) is a legal agreement between You (the com-

pany, individual or entity who acquired the Software and any related Hardware) and Digital

Security Controls, a division of Tyco Safety Products Canada Ltd. (“DSC”), the manufacturer

of the integrated security systems and the developer of the software and any related products

or components (“HARDWARE”) which You acquired.

If the DSC software product (“SOFTWARE PRODUCT” or “SOFTWARE”) is intended to be

accompanied by HARDWARE, and is NOT accompanied by new HARDWARE, You may not

use, copy or install the SOFTWARE PRODUCT. The SOFTWARE PRODUCT includes com-

puter software, and may include associated media, printed materials, and “online” or elec-

tronic documentation.

Any software provided along with the Software Product that is associated with a separate

end-user license agreement is licensed to You under the terms of that license agreement.

By installing, copying, downloading, storing, accessing or otherwise using the Software

Product, You agree unconditionally to be bound by the terms of this EULA, even if this EULA

is deemed to be a modification of any previous arrangement or contract. If You do not agree

to the terms of this EULA, DSC is unwilling to license the Software Product to You, and You

have no right to use it.

SOFTWARE PRODUCT LICENSE

The SOFTWARE PRODUCT is protected by copyright laws and international copyright trea-

ties, as well as other intellectual property laws and treaties. The SOFTWARE PRODUCT is

licensed, not sold.

1. GRANT OF LICENSE This EULA grants You the following rights:

(a) Software Installation and Use - For each license You acquire, You may have only one

copy of the SOFTWARE PRODUCT installed.

(b) Storage/Network Use - The SOFTWARE PRODUCT may not be installed, accessed, dis-

played, run, shared or used concurrently on or from different computers, including a work-

station, terminal or other digital electronic device (“Device”). In other words, if You have

several workstations, You will have to acquire a license for each workstation where the SOFT-

WARE will be used.

may only have one copy per license installed at any given time. You may use the back-up

copy solely for archival purposes. Except as expressly provided in this EULA, You may not

otherwise make copies of the SOFTWARE PRODUCT, including the printed materials

accompanying the SOFTWARE.

2. DESCRIPTION OF OTHER RIGHTS AND LIMITATIONS

(a) Limitations on Reverse Engineering, Decompilation and Disassembly - You may not

reverse engineer, decompile, or disassemble the SOFTWARE PRODUCT, except and only to

the extent that such activity is expressly permitted by applicable law notwithstanding this

limitation. You may not make any changes or modifications to the Software, without the writ-

ten permission of an officer of DSC. You may not remove any proprietary notices, marks or

labels from the Software Product. You shall institute reasonable measures to ensure compli-

ance with the terms and conditions of this EULA.

(b) Separation of Components - The Software Product is licensed as a single product. Its

component parts may not be separated for use on more than one HARDWARE unit.

then the SOFTWARE PRODUCT is licensed with the HARDWARE as a single integrated prod-

uct. In this case, the SOFTWARE PRODUCT may only be used with the HARDWARE as set

forth in this EULA.

(d) Rental - You may not rent, lease or lend the SOFTWARE PRODUCT. You may not make it

available to others or post it on a server or web site.

(e) Software Product Transfer - You may transfer all of Your rights under this EULA only as

part of a permanent sale or transfer of the HARDWARE, provided You retain no copies, You

transfer all of the SOFTWARE PRODUCT (including all component parts, the media and

printed materials, any upgrades and this EULA), and provided the recipient agrees to the

terms of this EULA. If the SOFTWARE PRODUCT is an upgrade, any transfer must also

include all prior versions of the SOFTWARE PRODUCT.

(f) Termination - Without prejudice to any other rights, DSC may terminate this EULA if You

fail to comply with the terms and conditions of this EULA. In such event, You must destroy all

copies of the SOFTWARE PRODUCT and all of its component parts.

(g) Trademarks - This EULA does not grant You any rights in connection with any trade-

marks or service marks of DSC or its suppliers.

3. COPYRIGHT - All title and intellectual property rights in and to the SOFTWARE PRODUCT

(including but not limited to any images, photographs, and text incorporated into the SOFT-

WARE PRODUCT), the accompanying printed materials, and any copies of the SOFTWARE

PRODUCT, are owned by DSC or its suppliers. You may not copy the printed materials

accompanying the SOFTWARE PRODUCT. All title and intellectual property rights in and to

the content which may be accessed through use of the SOFTWARE PRODUCT are the prop-

erty of the respective content owner and may be protected by applicable copyright or other

intellectual property laws and treaties. This EULA grants You no rights to use such content.

All rights not expressly granted under this EULA are reserved by DSC and its suppliers.

4. EXPORT RESTRICTIONS - You agree that You will not export or re-export the SOFTWARE

PRODUCT to any country, person, or entity subject to Canadian export restrictions.

5. CHOICE OF LAW - This Software License Agreement is governed by the laws of the Prov-

ince of Ontario, Canada.

6. ARBITRATION - All disputes arising in connection with this Agreement shall be deter-

mined by final and binding arbitration in accordance with the Arbitration Act, and the parties

agree to be bound by the arbitrator’s decision. The place of arbitration shall be Toronto, Can-

ada, and the language of the arbitration shall be English.

7. LIMITED WARRANTY

(a) NO WARRANTY - DSC PROVIDES THE SOFTWARE “AS IS” WITHOUT WARRANTY. DSC

DOES NOT WARRANT THAT THE SOFTWARE WILL MEET YOUR REQUIREMENTS OR THAT

OPERATION OF THE SOFTWARE WILL BE UNINTERRUPTED OR ERROR-FREE.

(b) CHANGES IN OPERATING ENVIRONMENT - DSC shall not be responsible for problems

caused by changes in the operating characteristics of the HARDWARE, or for problems in

the interaction of the SOFTWARE PRODUCT with non-DSC-SOFTWARE or HARDWARE

PRODUCTS.

EVENT, IF ANY STATUTE IMPLIES WARRANTIES OR

CONDITIONS NOT STATED IN THIS

LICENSE AGREEMENT, DSC’S ENTIRE LIABILITY UNDER ANY PROVISION OF THIS LICENSE

AGREEMENT SHALL BE LIMITED TO THE GREATER OF THE AMOUNT ACTUALLY PAID BY

YOU TO LICENSE THE SOFTWARE PRODUCT AND FIVE CANADIAN DOLLARS (CAD$5.00).

BECAUSE SOME JURISDICTIONS DO NOT ALLOW THE EXCLUSION OR LIMITATION OF LIA-

BILITY FOR CONSEQUENTIAL OR INCIDENTAL DAMAGES, THE ABOVE LIMITATION MAY

NOT APPLY TO YOU.

(d) DISCLAIMER OF WARRANTIES - THIS WARRANTY CONTAINS THE ENTIRE WARRANTY

AND SHALL BE IN LIEU OF ANY AND ALL OTHER WARRANTIES, WHETHER EXPRESSED

OR IMPLIED (INCLUDING ALL IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR PURPOSE) AND OF ALL OTHER OBLIGATIONS OR LIABILITIES ON THE

PART OF DSC. DSC MAKES NO OTHER WARRANTIES. DSC NEITHER ASSUMES NOR

AUTHORIZES ANY OTHER PERSON PURPORTING TO ACT ON ITS BEHALF TO MODIFY OR

TO CHANGE THIS WARRANTY, NOR TO ASSUME FOR IT ANY OTHER WARRANTY OR LIA-

BILITY CONCERNING THIS SOFTWARE PRODUCT.

(e) EXCLUSIVE REMEDY AND LIMITATION OF WARRANTY - UNDER NO CIRCUMSTANCES

SHALL DSC BE LIABLE FOR ANY SPECIAL, INCIDENTAL, CONSEQUENTIAL OR INDIRECT

DAMAGES BASED UPON BREACH OF WARRANTY, BREACH OF CONTRACT, NEGLIGENCE,

STRICT LIABILITY, OR ANY OTHER LEGAL THEORY. SUCH DAMAGES INCLUDE, BUT ARE

NOT LIMITED TO, LOSS OF PROFITS, LOSS OF THE SOFTWARE PRODUCT OR ANY ASSO-

CIATED EQUIPMENT, COST OF CAPITAL, COST OF SUBSTITUTE OR REPLACEMENT

EQUIPMENT, FACILITIES OR SERVICES, DOWN TIME, PURCHASERS TIME, THE CLAIMS

OF THIRD PARTIES, INCLUDING CUSTOMERS, AND INJURY TO PROPERTY.

WARNING: DSC recommends that the entire system be completely tested on a regular basis.

However, despite frequent testing, and due to, but not limited to, criminal tampering or elec-

trical disruption, it is possible for this SOFTWARE PRODUCT to fail to perform as expected.

FCC Compliance Statement - CAUTION: Changes or modifications not expressly approved

by DSC could void your authority to use this equipment.

This equipment generates and uses radio frequency energy and if not installed and used

properly, in strict accordance with the manufacturer’s instructions, may cause interference to

radio and television reception. It has been type tested and found to comply with the limits for

Class B device in accordance with the specifications in Subpart “B” of Part 15 of FCC Rules,

which are designed to provide reasonable protection against such interference in any resi-

dential installation. However, there is no guarantee that interference will not occur in a partic-

ular installation. If this equipment does cause interference to television or radio reception,

which can be determined by turning the equipment off and on, the user is encouraged to try

to correct the interference by one or more of the following measures:

• Re-orient the receiving antenna

• Relocate the alarm control with respect to the receiver

• Move the alarm control away from the receiver

• Connect the alarm control into a different outlet so that alarm control and receiver are on

different circuits.

If necessary, the user should consult the dealer or an experienced radio/television technician

for additional suggestions. The user may find the following booklet prepared by the FCC

helpful: “How to Identify and Resolve Radio/Television Interference Problems”. This booklet

is available from the U.S. Government Printing Office, Washington, D.C. 20402, Stock #

004-000-00345-4.

Operating Instructions shall be made available to the user.

Models: HS2LCDRF9, HS2LCDRFP9, HS2ICNRF9, HS2ICNRFP9 (operating in 912-

919MHz band) are compliant with applicable FCC Part 15.247 and IC RSS-210 rules.

WARNING! To comply with FCC and IC RF exposure compliance requirements, the HS2LC-

DRF(P)9 or HS2ICNRF(P)9 keypads should be located at a distance of at least 20 cm from

all persons during

normal operation. The antennas used for this product must not be co-located or operated in

conjunction with any other antenna or transmitter.

This device complies with FCC Rules Part 15 and with Industry Canada license-exempt RSS

standard(s). Operation is subject to the following two conditions: (1) This device may not

cause harmful interference, and (2)this device must accept any interference that may be

received or that may cause undesired operation.

IC:160A - HS2KRFP9

The term "IC" before the radio certification number only signifies that Industry Canada tech-

nical specifications were met..

Le present appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio

exempts de licence. L'exploitation est autorisee aux deux conditions suivantes :

(1)l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter

tout brouillage radioelectrique subi, meme si le brouillage est susceptible d'en comprom-

ettre le fonctionnement.

+HUHE\ '6& GHFODUHV WKDW WKLV GHYLFH LV LQ FRPSOLDQFH ZLWK WKH HVVHQWLDO

UHTXLUHPHQWVDQGRWKHUUHOHYDQWSURYLVLRQVRI'LUHFWLYH(&



7KH FRPSOHWH 577( 'HFODUDWLRQ RI &RQIRUPLW\ FDQ EH IRXQG DW

KWWSZZZGVFFRPOLVWLQJVBLQGH[DVS[

&=( '6& MDNR Y¿UREFH SURKODģXMH ŀH WHQWR Y¿UREHN MH Y VRXODGX VH YģHPL

UHOHYDQWQ¯PLSRŀDGDYN\VPÝUQLFH(&



'$1'6&HUNO¨UHUKHUYHGDWGHQQHNRPSRQHQWHQRYHUKROGHUDOOHYLNWLJHNUDYVDPW

DQGUHEHVWHPPHOVHUJLWWLGLUHNWLY(&

'87 +LHUELM YHUNODDUW '6& GDW GLW WRHVWHO LQ RYHUHHQVWHPPLQJ LV PHW GH HLVHQ HQ

EHSDOLQJHQYDQULFKWOLMQ(&



),1'6&YDNXXWWDDODLWWHHQW¦\WW¦Y¦QGLUHNWLLYLQ(&ROHQQDLVHWYDDWLPXNVHW

)5( 3DU OD SU«VHQWH '6& G«FODUH TXH FH GLVSRVLWLI HVW FRQIRUPH DX[ H[LJHQFHV

HVVHQWLHOOHVHWDXWUHVVWLSXODWLRQVSHUWLQHQWHVGHOD'LUHFWLYH(&



*(5+LHUGXUFKHUNO¦UW'6&GD¡GLHVHV*HU¦WGHQHUIRUGHUOLFKHQ%HGLQJXQJHQXQG

9RUUDXVHW]XQJHQGHU5LFKWOLQLH(&HQWVSULFKW



*5(˂˜˞˱ˬ˲˭˞ˮ˹˪˱ˬ˯ˤ'6&ˡˤ˨˻˪ˢ˦˹˱˦˞˲˱˛ˤ˰˲˰˧ˢ˲˛ˢ˜˪˞˦˰˺˩˳˶˪ˤ˩ˢ˱˦˯

ˬ˲˰˦˻ˡˤ˯˞˭˞˦˱˛˰ˢ˦˯˧˞˦˩ˢ˹˨ˢ˯˱˦˯˙˨˨ˢ˯˰˴ˢ˱˦˧˚˯˞˪˞˳ˬˮ˚˯˱ˤ˯ˍˡˤˠ˜˞˯(&



,7$ &RQ OD SUHVHQWH OD 'LJLWDO 6HFXULW\ &RQWUROV GLFKLDUD FKH TXHVWR SURGRWWR ª

FRQIRUPH DL UHTXLVLWL HVVHQ]LDOL HG DOWUH GLVSRVL]LRQL ULOHYDQWL UHODWLYH DOOD 'LUHWWLYD

&(

125'6&HUNO¨UHUDWGHQQHHQKHWHQHULVDPVYDUPHGGHJUXQQOHJJHQGHNUDYRJ

ºYULJHUHOHYDQWHNUDYLGLUHNWLY()

32/'6&RĝZLDGF]DľHXU]ÇG]HQLHMHVWZ]JRGQRĝFL]]DVDGQLF]\PLZ\PDJDQLDPL

RUD]SR]RVWDĄ\PLVWRVRZQ\PLSRVWDQRZLHQLDPL'\UHNW\Z\:(

3253RU HVWHPHLRD'6& GHFODUDTXHHVWHHTXLSDPHQWRHVW£HPFRQIRUPLGDGH

FRP RV UHTXLVLWRV HVVHQFLDLV H RXWUDV GHWHUPLQD©·HV UHOHYDQWHV GD 'LUHFWLYD

(&



63$3RU OD SUHVHQWH '6&GHFODUD TXH HVWH HTXLSRHVW£ HQ FRQIRUPLGDG FRQORV

UHTXLVLWRVHVHQFLDOHV\RWURVUHTXLVLWRVUHOHYDQWHVGHOD'LUHFWLYD(&



6:('6&EHNU¦IWDUK¦UPHGDWW GHQQD DSSDUDW XSSI\OOHU GH Y¦VHQWOLJD NUDYHQRFK

DQGUDUHOHYDQWDEHVW¦PPHOVHUL'LUHNWLYHW(&

Ces instructions doivent être utilisées conjointement au

manuel d'installation du système de la centrale avec laquelle

il est prévu d'utiliser cet équipement.

Les pavés numériques HS2LED/HS2ICN(RF)/

HS2LCD(RF) sont compatibles avec les centrales

PowerSeries Neo HS2016/32/64, HS2014-4* et HS2128.

Les pavés numériques RF associent un émetteur-récepteur

sans fil et les pavés numériques respectifs HS2.

* Modèle non homologué UL/ULC.

Caractéristiques techniques

* Une zone ne doit pas être programmée comme une zone de type

incendie ou 24 h.

REMARQUE: Les pavés numériques ne possèdent aucune

pièce réparable.

REMARQUE: Seuls les modèles fonctionnant dans la plage

912-919 MHz sont homologués UL/ULC.

Contenu de l'emballage

Le coffret du pavé numérique comprend les composants

suivants : Fixation

Fixation

Installez le pavé numérique où il est accessible aux points

désignés d'entrée et de sortie. Une fois un endroit sec et sûr

choisi, réalisez les opérations suivantes pour installer le

pavé numérique.

Désassembler le pavé numérique

1. Insérez la pointe d'un tournevis plat dans l'ouverture dans

la partie inférieure à droite et à gauche du pavé

numérique.

2. Soulevez doucement la façade de l'appareil. Elle sera

libérée et vous accéderez au montage.

Instructions d'installation

• Plage de Température : -10°C à +55°C (14°F à 131°F) Plage

de température pour UL/ULC : de 0°C à +49°C (de 32°F à

120°F)

• Humidité (MAX) : 93% du taux d'humidité relative, sans

condensation

• Degré de protection du boîtier plastique : IP30, IK04

• Tension nominale : 13.8 VCC nominale (en cas

d'alimentation par la centrale compatible)

• À connecter à une centrale par bus à 4 fils Corbus

• 1 entrée de zone ou une sortie PGM au choix*

• Appel de courant HS2LED/ HS2ICN(P)/HS2LCD(P)/

HS2ICNRF(P)/HS2LCDRF(P): 55mA(min)/105mA(max)

• Contact anti-sabotage à montage mural

• 5 touches de fonctions programmables

• Voyants d'état « Prêt » (vert), « Armé » (rouge), Problème

(Jaune), Alimentation Secteur (vert)

• Dimensions (H x l x P) : 168 mm x 122 mm x 20 mm

• Poids : 260 g

• Capteur de basse température

• Fréquence : 433 MHz (HS2ICNRF4/HS2LCDRF4)

• 868 MHz (HS2ICNRF8/HS2LCDRF8)

• 912-919 MHz (HS2ICNRF9/HS2LCDRF9)

• 128 zones sans fil max.

HS2LED/ICN(RF)/

LCD(RF) HS2ICN(RF)P/LCD(RF)P

• 1 pavé numérique • 1 pavé numérique

• 4 vis de fixation • 4 vis de fixation

• 2 résistances d'extrémité

de ligne • 2 résistances d'extrémité de

ligne

• Des étiquettes de porte

intérieure du pavé

numérique

• Des étiquettes de porte

intérieure du pavé numérique

• 1 contact anti-sabotage • 1 contact anti-sabotage

• Instructions d'installation • Instructions d'installation

• Mini balise (MPT) de proximité

(prox)

Tableau 1: Dispositifs compatibles

Détecteur de fumée PG sans fil PGx926UL

Détecteur de fumée et détecteur thermique PG

sans fil PGx916UL

Détecteur de gaz CO PG sans fil PGx913

Détecteur de mouvement IPR PG sans fil PGx904(P)UL

Détecteur de mouvement IPR PG sans fil +

caméra PGx934(P)UL

Détecteur de mouvement à rideaux PG sans fil PGx924UL

Détecteur de mouvement à double technologie

PG sans fil PGx984(P)

Détecteur de mouvement à miroir PG sans fil PGx974(P)UL

Détecteur de mouvement extérieur PG sans fil PGx994UL

Détecteur de bris de glace PG sans fil PGx912

Détecteur de chocs PG sans fil PGx935UL

Détecteur d'inondation PG sans fil PGx985UL

Détecteur de température PG sans fil (intérieur) PGx905UL

Sonde de température d'extérieur (PGx905

nécessaire) PGTEMPPROB

Clé PG sans fil PGx939UL

Clé PG sans fil PGx929UL

Clé de demande d'aide PG sans fil PGx938UL

Clé à 2 boutons PG sans fil PGx949UL

Sirène intérieure PG sans fil PGx901UL

Sirène extérieure PG sans fil PGx911UL

Répétiteur PG sans fil PGx920UL

Contact de porte / fenêtre PG sans fil PGx975UL

Contact de porte / fenêtre PG sans fil avec

sortie AUX PGx945UL

REMARQUE: Dans ce tableau, la lettre x dans le numéro de

modèle représente la fréquence de fonctionnement du dispositif

comme suit : 9 (912-919 MHz), 8 (868 MHz), 4 (433 MHz).

REMARQUE: Seuls les modèles fonctionnant dans la plage

912-919 MHz sont homologués UL/ULC ou cUL si précisé.

Seuls les dispositifs approuvés UL sont utilisables avec les

systèmes homologués UL/ULC.

Tableau 1: Dispositifs compatibles

Montage et câblage du pavé numérique

1. Fixez le pavé numérique en utilisant les trous de fixation.

Utilisez les 4 vis fournies à moins d'effectuer le montage

sur une seule boîte électrique. Utilisez les chevilles en

plastique fournies si l'unité est à monter sur une cloison

sèche.

2. Si vous utilisez le contact anti-sabotage du pavé, fixez la

plaque du contact au mur avec une vis.

REMARQUE: Pour les installations anti-intrusion commerciales

homologuées UL/ULC, l'utilisation du contact anti-sabotage

arrière est requise.

3. Faites passez les fils dans le passage de câble ou dans les

alvéoles défonçables. Effectuez le câblage Corbus et des

zones/sorties PGM au pavé numérique. Placez le contact

anti-sabotage dans le trou à cet effet sur la plaque arrière.

4. Placez le pavé numérique sur la plaque arrière en vous

assurant que le fil est poussé dans le mur autant que

possible. Faites passer le fil à l'intérieur du pavé numérique

en vous assurant d'éviter les éléments sensibles. Remontez

la face avant en vous assurant que le pavé numérique ne

fait pas pression sur le fil qui est dessous.

REMARQUE: S'il y a une contrainte quelconque entre la face

avant du pavé numérique et le câblage, ouvrez le pavé numérique,

déplacez le fil et refermez. Répétez ces étapes jusqu'à ce que le

pavé numérique soit bien fermé.

Câblage

1. Avant de câbler l'unité,

vérifiez que toute la centrale

est privée d'alimentation

(Transformateur

d'alimentation secteur et

batterie).

2. Raccordez les quatre fils du

bus Corbus qui proviennent

de la centrale (rouge, noir,

jaune et vert) aux bornes du

pavé numérique. Référez-

vous au schéma ci-dessous :

3. Si prévu comme une entrée, un dispositif, comme un

contact de porte, peut être connecté à la borne « P/Z » du

pavé numérique. Il n'est pas alors nécessaire de tirer des

câbles vers la centrale pour le dispositif. Pour raccorder la

zone, installez un câble entre le dispositif et le pavé

numérique et raccordez un des fils provenant du dispositif

sur la borne 'Z/P' du pavé numérique et un autre sur la

borne B (noir). Si le dispositif doit être alimenté, raccordez

le fil rouge à la borne R (positif) et le fil noir à la borne B

(négatif). Lors de l'utilisation de la supervision d'extrémité

de ligne, connectez la zone selon l'une des configurations

précisées dans le manuel de référence PowerSeries Neo.

REMARQUE: Pour les installations UL/ULC, l'entrée de zone

doit être de type supervisé (SEDL/DEDL). La résistance de

supervision est de 5600 Ω. Si aucune supervision EDL n'est

nécessaire, une distance maximale de 1 m (3 pieds) doit être

respectée pour le dispositif connecté. Utilisez-la conjointement et

exclusivement avec les dispositifs homologués UL/ULC.

REMARQUE: Ce dispositif de déclenchement connecté à ses

contacts d'entrée ne doit pas être utilisé pour les applications

médicales ou anti-incendie.

4. Si la borne 'Z/P' est programmée en tant que sortie, Il est

possible de relier un petit relais (comme le modèle DSC

RM-1 ou RM-2) ou un avertisseur sonore ou encore

d'autres dispositifs à courant continu entre la tension

d'alimentation positive et la borne ‘P/Z' (la charge

maximale est de 50 mA).

REMARQUE: Pour les installations homologuées UL/ULC,

utilisez les dispositifs homologués UL/ULC.

Appliquer l'alimentation

Une fois que le câblage est fini et que le dispositif est fixé à la

structure de l'édifice avec au moins deux vis, mettez la

centrale sous tension :

1. Branchez les fils de la batterie aux bornes de la batterie.

2. Branchez le transformateur d'alimentation secteur.

Pour plus d'informations sur les caractéristiques de la

centrale, voir le manuel de référence PowerSeries Neo.

Programmation du pavé numérique

1. Tapez [*][8][Code de l'installateur].

2. Utilisez les touches [<][>] pour parcourir les menus ou

passez directement à une section donnée en tapant le

numéro de section.

La programmation consiste à faire basculer les options sur

« Activé » ou « Désactivé » dans chaque section ou en

renseignant les champs de données. Les options de bascule

sont activées ou désactivées en appuyant sur le numéro

correspondant sur le pavé numérique. Par exemple, pour

activer les options 1 et 4, appuyez sur les touches [1] et [4].

Toutes les options activées sont affichées (voir le diagramme

suivant).

1. Pour saisir les données, utilisez les touches [<][>] pour

sélectionner un caractère puis appuyez sur le bouton du

pavé numérique qui correspond au numéro ou à la lettre.

2. À l'aide des touches [<][>], passez au caractère suivant et

répétez la procédure. Pour savoir comment saisir des

données hexadécimales (HEX), consultez le manuel de

référence PowerSeries Neo.

Programmation de la langue

Saisissez [000][000]. Ensuite, entrez le numéro à deux

chiffres qui correspond à la langue souhaitée :

Attribution du pavé numérique

Les pavés numériques sont attribuables automatiquement ou

manuellement. Dans les deux cas, le numéro de série du

dispositif est utilisé comme identifiant.

REMARQUE: Si aucun pavé numérique n'est attribué sur le

système, à la mise sous tension, le pavé numérique affichera le

message : Appuyer sur une touche quelconque pour l'attribution.

D'autres pavés numériques peuvent ensuite être attribués, à partir

du premier pavé numérique. Utilisez l'une des options d'attribution

suivantes:

[902][000] Attribution automatique

Quand ce mode est sélectionné, le nombre total de pavés

numériques actuellement attribués est affiché sur le pavé

numérique.

1. Saisissez [902][000] pour lancer l'attribution automatique

des nouveaux pavés numériques. Chaque fois qu'un

dispositif est attribué, le pavé numérique affiche le type de

modèle, le numéro de série et l'affectation de

l'emplacement. Les pavés numériques sont attribués à

l'emplacement libre suivant.

[902][001] Attribution manuelle

Pour attribuer manuellement les pavés numériques un à un :

1. Saisissez [902][001] ou utilisez les touches [<][>] et

appuyez sur [*].

knock

mounting

holes latchlatch

Tableau 2: Langue

01 = Anglais (défaut) 10 = Allemand 20 = Roumain

11 = Suédois 21 = Russe

02 = Espagnol 12 = Norvégien 22 = Bulgare

03 = Portugais 13 = Danois 23 = Letton

04 = Français 14 = Hébreu 24 = Lituanien

05 = Italien 15 = Grec 25 = Ukrainien

06 = Néerlandais 16 = Turque 26 = Slovaque

07 = Polonais 17 = Utilisation 27 = Serbe

08 = Tchèque 18 = Croate 28 = Estonien

09 = Finlandais 19 = Hongrois 29 = Slovène

Toggle (X) <>

“Toggle name” Y/N

2. Quand vous y êtes invité, entrez le numéro de série du pavé numérique qui est situé sur

l'arrière du dispositif.

3. Un signal d'erreur est émis si un numéro de série non valide est reçu. Une fois attribué, le

modèle du dispositif, le numéro de série et l'emplacement assigné sont affichés. Les pavés

numériques sont attribués à l'emplacement libre suivant du dispositif. L'affectation de

l'emplacement est modifiable en utilisant les touches [<][>].

4. Pour annuler l'attribution d'un module, appuyez sur [#].

REMARQUE: Une fois le nombre maximum de dispositifs à attribuer atteint, un son d'erreur est

émis et un message d'avertissement est affiché.

[902][002] – Affectation d'un emplacement de module (DEL, ACL, ICÔNES)

Cette section est utilisée pour modifier le numéro de l'emplacement avec lequel un module

est attribué. Pour modifier le numéro de l'emplacement :

1. Saisissez [902][002] ou utilisez les touches [<][>] et appuyez sur [*].

2. Saisissez le numéro de série du module.

3. Quand vous y êtes invité, saisissez le nouveau numéro de l'emplacement à deux chiffres.

La précédente affectation de l'emplacement est remplacée par la nouvelle. Un son d'erreur

est produit si un numéro d'emplacement non valide est saisi.

[902][003] – Affectation d'un emplacement de module (pavé numérique ACL

uniquement)

Comme pour la section [002], cette section est aussi utilisée pour modifier le numéro

d'emplacement d'un module. Cependant, avec cette option, le numéro de série n'est pas

nécessaire. Pour modifier le numéro de l'emplacement :

1. Saisissez [902][003] ou utilisez les touches [<][>] puis appuyez sur [*].

2. Utilisez les touches [<][>] pour rechercher le module puis appuyez sur [*] pour

sélectionner.

3. Saisissez le nouveau numéro de l'emplacement à deux chiffres. La précédente affectation

de l'emplacement est remplacée par la nouvelle. Un son d'erreur est produit si un numéro

d'emplacement non valide est saisi.

[902][101] Annulation de l'attribution du pavé numérique

1. Saisissez [902][101] ou utilisez les touches [<][>] et appuyez sur [*].

2. Utilisez les touches [<][>] pour défiler jusqu'au pavé numérique à supprimer.

3. Appuyez sur [*] pour sélectionner le module puis, à l'invitation, appuyez à nouveau sur

[*] pour la suppression.

[903][101] Confirmation de l'attribution du pavé numérique

Pour confirmer l'attribution des pavés numériques individuels et pour les localiser

matériellement :

1. Saisissez [903][101] ou utilisez les touches [<][>] puis appuyez sur [*].

2. Utilisez les touches [<][>] pour défiler jusqu'au pavé numérique en question. Le numéro

de série du module et le numéro de l'emplacement sont affichés sur le pavé numérique et

les témoins lumineux d'état du dispositif clignotent.

3. Pour confirmer le pavé numérique, appuyez sur [*]. Si la communication avec un module

est coupée au moment de la confirmation, un message d'avertissement est affiché pendant

1 seconde avant de quitter la section.

Affectation d'une partition à un pavé numérique

Le pavé numérique doit être affecté à une partition si la supervision ou les zones de pavé

numérique sont utilisées. L'attribution du pavé numérique et l'option de programmation du

pavé numérique doivent être faites individuellement à chaque pavé numérique.

Sur chaque pavé numérique installé avec le système :

1. Tapez [*][8][Code de l'installateur].

2. Saisissez [861][876] pour accéder à la programmation et au masque de partition du pavé

numérique, correspondant aux pavés 1-16.

3. Appuyez sur [*] pour assigner la partition.

4. Tapez de 01 à 08 pour l'assignation de la partition ou utilisez les touches [<][>] pour

défiler jusqu'à la partition particulière. Si la fonction de partition n'est pas utilisée,

saisissez [01]. Pour les pavés numériques globaux, tapez [00].

5. Appuyez deux fois sur la touche [#] pour quitter la programmation.

6. Continuez cette procédure sur chaque pavé numérique jusqu'à ce qu'il soit attribué à la

bonne partition.

Étiquettes de programmation (uniquement pavés DEL)

1. Tapez [*][8][Code de l'installateur].

2. Appuyez sur [*] et utilisez les touches [<][>] pour faire défiler les étiquettes de zone et

appuyez à nouveau sur [*]. La première zone est affichée. Autrement encore, saisissez

[000][001].

3. Utilisez les touches [<][>] pour défiler jusqu'à l'étiquette de zone à programmer et

appuyez sur [*] ou tapez le numéro de zone (par exemple, 001 pour l'étiquette 1 de zone).

4. Placez-vous sur le caractère souhaité à l'aide des touches [<][>].

5. Entrez le numéro du groupe de caractères correspondants tant que le caractère souhaité

n'est pas affiché (voir le tableau suivant). Par exemple, appuyez trois fois sur la touche

« 2 » pour entrer la lettre « F ». Appuyez quatre fois sur la touche « 2 » pour entrer le

numéro « 2 ». Appuyez sur [*] puis faites défiler jusqu'à « Enregistrer ». Appuyez à

nouveau sur [*] pour enregistrer l'étiquette. Pour effacer un caractère, utilisez les touches

[<][>] pour déplacer le curseur sous le caractère puis appuyez sur [0]. Si toute autre touche

que [<][>] est appuyée avant [0], le curseur se déplace d'un espace à droite et efface ce

caractère.

MODIFIER LA CASE : fait basculer la saisie des lettres suivantes entre les majuscules (A,

B, C...) et les minuscules (a, b, c...).

SAISIR ASCII : pour saisir les caractères les moins utilisés. Des saisies valides sont de 000 à

255. Utilisez les touches [<] [>] pour faire défiler les caractères ou entrez un numéro à 3

chiffres de 000 à 255. Appuyez sur la touche [*] pour saisir le caractère dans l'étiquette.

EFFACER JUSQU'À LA FIN : efface l'afficheur du caractère de la position du curseur

jusqu'à la fin.

EFFACER AFFICHAGE : efface l'étiquette entière.

6. Continuez à partir de l'étape 2 jusqu'à ce que toutes les étiquettes soient programmées.

Bibliothèque de mots

La bibliothèque de mots est une base de données de mots fréquemment utilisés lors de la

programmation des étiquettes. Les mots peuvent être combinés selon les besoins. par ex.

Porte + Devant. Chaque ligne de l'affichage permet un maximum de 14 caractères. Si un mot

ne rentre pas dans une ligne, faites défiler jusqu'à ce que le curseur apparaisse au premier

caractère de la deuxième ligne puis ajouter le mot.

Pour programmer une étiquette personnalisée en utilisant la bibliothèque de mots :

1. Saisissez la commande [*][8][Code [000][001].

2. Saisissez [001] (pour programmer l'étiquette de zone 01) ou utilisez les touches [<][>]

pour faire défiler les étiquettes de zone puis appuyez sur [*]. Le nom de l'étiquette

courante est affiché pour cette zone.

3. Appuyez sur [*] pour ouvrir le menu.

4. Appuyez à nouveau sur [*] pour sélectionner l'option « Saisie de mot ».

[1] - A, B, C, 1 [5] - M, N, O, 5 [9] - Y, Z, 9, 0

[2] - D, E, F, 2 [6] - P, Q, R, 6 [0] - Espace

[3] - G, H, I, 3 [7] - S, T, U, 7 [*] - Sélectionner

[4] - J, K, L, 4 [8] - V, W, X, 8 [#] - Quitter

5. Saisissez le numéro à 3 chiffres correspondant à un mot (voir Bibliothèque de mots) ou

utilisez les touches [<][>] pour visualiser les mots dans la bibliothèque.

6. Appuyez sur [*] pour sélectionner le mot.

7. Pour ajouter un autre mot, répétez la procédure ci-dessus à partir de l'étape 3.

8. Pour ajouter un espace, appuyez sur la touche de défilement de droite [>].

9. Pour effacer des caractères, sélectionnez « Effacer jusqu'à la fin » ou « Effacer affichage »

dans le menu.

10.Pour enregistrer l'étiquette actuelle et quitter, appuyez sur [#].

Diffusion d'étiquettes ACL

Si plus d'un pavé numérique ACL est présent sur le système, les étiquettes programmées sur

un pavé seront reproduites sur tous les autres pavés ACL tout de suite après confirmation.

Réglage de la luminosité/contraste/volume de l'avertisseur

Pavés numériques à afficheur ACL

1. Tapez [*][6][code maître].

2. Utilisez les touches [<][>] pour faire défiler le réglage de luminosité, le réglage de

contraste et le réglage de volume de l'avertisseur.

3. Appuyez sur [*] pour sélectionner un des réglages suivants :

• Luminosité/Réglage de la barre lumineuse : 15 niveaux de rétroéclairage sont disponibles.

• Réglage du contraste : 15 niveaux différents de contraste de l'afficheur sont disponibles.

• Volume de l'avertisseur : 15 niveaux différents de volume d'avertisseur sont disponibles.

4. Utilisez les touches [<][>] pour défiler jusqu'au réglage souhaité.

Programmation du pavé numérique

1. Tapez [*][8][Code de l'installateur].

2. Sélectionnez l'une des options de programmation parmi les suivantes.

[860] Numéro d'emplacement du pavé numérique

Ce n'est pas une valeur programmable ; le numéro de l'emplacement à deux chiffres est

affiché pour seule information.

[861]-[876] Sections de programmation du pavé numérique

[000] Adresse de la partition

Une valeur à 2 chiffres est nécessaire pour affecter le pavé numérique à une partition. La

valeur 00 affecte le pavé numérique à la partition globale. Des saisies valides sont de 00 à 32.

La valeur par défaut est 01.

[001][005] Programmation des touches de fonction du pavé numérique

Pour programmer une touche de fonction :

1. Tapez [*][8][Code de l'installateur].

2. Tapez [861][876] pour la programmation du pavé numérique.

3. Saisissez [001][005] pour les touches de fonction 1-5 ou utilisez les touches [<][>] puis

appuyez sur [*].

4. Entrez un numéro à 2 chiffres pour attribuer une opération [00]/[68] à la touche de

fonction. Voir le tableau suivant.

5. Répétez les opérations depuis l'étape 3 tant que toutes les touches de fonction ne soient

programmées.

6. Appuyez deux fois sur [#] pour quitter la programmation de l'installateur.

[001]-[005] Attribution de la touche de fonction

Touches de fonction de pavé numérique

Veuillez voir le manuel d'installation de votre système pour une liste complète de toutes les

options de touches de fonction.

[011] Programmation d'entrée/sortie du pavé numérique

[012] Temps d'activation de l'impulsion de sortie PGM locale

[021] Premières Options du pavé numérique

[022] Deuxième Options du pavé numérique

Attribution de la

touche de Bouton Plage

valide Défaut Fonction

[001] Touche 1 00-68 03 Armer en mode

à domicile |_____|_____|

[002] Touche 2 00-68 04 Armer en mode

absence |_____|_____|

[003] Touche 3 00-68 06 Carillon Activé/

Désactivé |_____|_____|

[004] Touche 4 00-68 22 Sortie de com-

mande 2 |_____|_____|

[005] Touche 5 00-68 16 Sortie rapide |_____|_____|

[00] - Sans effet [14] - Désarmer globalement [33] - Rappel de suspension

[02] - Armer en mode à

domicile à effet instantané [16] - [*][0] Sortie rapide [34] - Programmation

d'utilisateur

[03] - Armer en mode à

domicile [17] - Armer zone intérieure [35] - Fonctions personnalisées

[04] - Armer en mode absence [21] - [*][7][1] Sortie de

commande 1 [37] - Réglage de l'heure et de la

date

[05] - [*][9] Armer sans entrée [22] - [*][7][2] Sortie de

commande 2 [39] - Affichage des problèmes

[06] - [*][4] Carillon de porte

activé/désactivé [23] - [*][7][3] Sortie de

commande 3 [40] - Mémoire d'alarme

[07] - [*][6][---][4] Test du

système [24] - [*][7][4] Sortie de

commande 4 [61]-[68] - Sélection 1-8 de

partition

[09] - Armer en mode nuit [29] - Rappel de groupe de

suspension

[12] - Armer globalement en

mode à domicile [31] - Activer PGM local

[13] - Armer globalement en

mode absence [32] - Mode de suspension

Numéro de zone

ou sortie PGM Défaut

000 |_____|_____|_____|

|_____|_____| Minutes (00-99) |_____|_____| Secondes (00-99)

Défaut Option Activé Désactivé

Activé |_____| 1Touche d'incendie activée Touche d'incendie désactivée

Activé |_____| 2Touche d'urgence médicale activée Touche d'urgence médicale

désactivée

Activé |_____| 3Touche de demande d'aide (panic)

activée

Touche de demande d'aide

(panic) désactivée

Activé |_____| 4Afficher le code d'accès en

programmation

Masquer la programmation de

codes d'accès

Défaut Option Activé Désactivé

Activé |_____| 1Affichage de l'horloge locale Affichage de l'horloge locale

Désactivé |_____| 2Horloge locale affichée au format Horloge affichée au format AM/

Activé |_____| 3Défilement automatique de la Défilement automatique de la

Activé |_____| 4 Réservé pour une utilisation future Réservé pour une utilisation

Désactivé |_____| 5Voyant d'alimentation activé Voyant d'alimentation désactivé

[023] Troisièmes options du pavé numérique

[030] Message ACL téléchargé

[031] Durée de message ACL téléchargé

[101]-[228] Carillon de porte pour les zones 1-128

[991] Réinitialisation de la programmation de la pavé numérique aux paramètres par

défaut

1. Tapez [*][8][Code de l'installateur].

2. Saisissez [991].

3. Utilisez les touches de défilement.

4. Tapez [*] pour sélectionner le pavé numérique.

5. Saisissez [Code de l'installateur].

6. Tapez [*] à Réinitialisation.

Prise en charge des balises de proximité (Prox) (HS2ICNP/HS2ICNRFP/

(HS2LCDP)

Une balise de proximité est utilisée pour effectuer toute fonction du pavé numérique qui exige

normalement un code d'accès d'utilisateur. Présentez la balise au lecteur ou à gauche du

pavé numérique ACL.

Affectation de balises de proximité

Depuis un pavé numérique ACL :

1. Entrez la commande [*][5][Code maître/Surveillant].

2. Saisissez un code d'utilisateur à 2 chiffres.

3. Appuyez sur 2.

Activé |_____| 6Le voyant d'alimentation indique la

présence du secteur

Le voyant d'alimentation indique

la présence du secteur

Activé |_____| 7Alarmes affichées en cas

d'armement

Alarmes non affichées en cas

d'armement

Désactivé |_____| 8Défilement automatique des zones

ouvertes

Défilement automatique des

zones ouvertes

Défaut Option Activé Désactivé

Désactivé |____| 1 Économie d'énergie du voyant

« Armé »

Voyant « Armé » désactivé en

mode veille

Activé |____| 2 L'état du pavé affiche « Armer en

mode à domicile »

L'état du pavé affiche « Armer en

mode à domicile/absence »

Désactivé |____| 3 La 5ème borne est la sortie de PGM

du pavé numérique

La 5ème borne est l'entrée de

zone du pavé numérique

Désactivé |____| 7 Affichage local de la température Aucun affichage local de la

Désactivé |____| 8 Alerte de basse température activée Alerte de basse température

désactivée

I_____I_____I_____I_____I_____I_____I_____I_____I_____I_____I_____I_____I_____I_____I_____I_____|

Par défaut : 000 |_____|_____|_____| (Les saisies valides sont de 000 à 255, 000 =

affichage illimité du message)

Ce numéro représente le nombre de fois que le message téléchargé doit être effacé avant

qu'il soit éliminé définitivement. Ce message s'efface en appuyant sur une touche.

[041] Affectation de la zone à détection de température intérieure

Par défaut : 000 |_____|_____|_____| (Des saisies valides sont de 000 à 128)

[042] Affectation de la zone à détection de température extérieure

Par défaut : 000 |_____|_____|_____| (Des saisies valides sont de 000 à 128)

Le pavé numérique peut être programmé pour émettre quatre différents sons pour des zones

individuelles. (par exemple, pour la zone 1, accédez à la section [101], pour la zone 2 accédez

à la section [102]). Défaut: 01|____||____|

Entrées Valides

01 6 bips sonores

02 Mélodie Bing-Bing

03 Mélodie Ding-Dong

04 Son d'alarme (durée de 4 secondes)

05 Nom de zone

Tableau 3: Symboles d'affichage du pavé numérique

1Mémoire : Ce symbole indique la présence

d'alarmes en mémoire. 11 Mode absence : Ce symbole indique

l'armement de la centrale en mode absence.

2Incendie : Ce symbole indique la présence

d'alarmes d'incendie en mémoire. 12 Mode à domicile : Ce symbole indique

l'armement de la centrale en mode à domicile.

3,4,

Chiffres de l'heure : Ces chiffres indiquent les

heures et les minutes quand l'horloge locale est

active et identifient aussi la zone quand les

icônes « OUVERT » ou « ALARME » sont

actives. Ces chiffres passent du numéro de zone

à l'autre chaque seconde, du numéro de zone le

plus bas au numéro de zone le plus haut lors du

défilement des zones.

13 Mode nuit : Cette icône indique l'armement de

la centrale en mode nuit.

1 à 8 : Ces numéros affichent les options de

bascule ou les chiffres en binaire quand cela est

nécessaire.

14 Témoin « Prêt » (vert) : Si le témoin « Prêt »

est allumé, le système est prêt pour être armé.

7Suspension : Ce symbole indique la suspension

automatique ou manuelle de zones. 15

Témoin « Armé » (rouge) : Si le témoin

« Armé » est allumé, le système a été armé

avec succès.

Ouvert : Quand des zones sont ouvertes, cette

icône s'allume et les zones ouvertes sont

affichées.

16 Problème du système : Cette icône indique

qu'un problème est présent sur le système.

Programme : Si le système est en mode de

programmation de l'installateur ou de

l'utilisateur, ou si le pavé numérique est occupé,

cette icône clignote. Là où le code d'accès est

nécessaire, alors que vous accédez aux menus

étoile, ce voyant lumineux est fixe pour indiquer

qu'un code est nécessaire.

17 Alimentation secteur : Cette icône indique que

la centrale est alimentée par le secteur.

Carillon : Cette icône s'allume quand le carillon

de porte est activé et s'éteint quand le carillon de

porte est désactivé.

4. Passez la balise attribuée près du lecteur de balise sur le pavé numérique.

Suppression de balises de proximité

Pour supprimer une balise de proximité, sélectionnez un utilisateur comme précisé

précédemment. Éliminez la balise de proximité associée. Le système d'alarme reconnaît la

balise. Appuyez sur [*] pour supprimer quand vous y êtes invité.

Barre lumineuse

Sur les pavés numériques HS2ICNP/HS2ICNRFP/HS2LCDP, une barre lumineuse bleue

indique qu'une balise de proximité est en approche.

• La barre lumineuse clignote 3 fois sur une balise de proximité valide lue avec succès par le pavé

numérique.

• Si la balise de proximité est invalide, la barre lumineuse reste fixe et le pavé numérique émet un

son d'erreur.

• La luminosité de la barre lumineuse est réglable dans le menu [*][6]. Quand la luminosité du

rétroéclairage est modifiée, la luminosité de la barre lumineuse doit changer en conséquence.

Téléchargement

Les produits HS2LCDRF/HS2ICNRF sont programmables sur le DLS V. Le DLS V est en

mesure de détecter automatiquement le type de pavé numérique et de télécharger en

conséquence la programmation.

Programmation et configuration de dispositif sans fil (HS2ICNRF(P)x/

HS2LCDRF(P)x)

Ce paragraphe décrit la méthode d'attribution et de programmation des dispositifs sans fil

comme les contacts, les détecteurs de mouvement et les sirènes sur la centrale.

[804][000] Attribuer des dispositifs sans fil

1. Une fois le module HSM2HOST installé et attribué sur la centrale d'alarme, les dispositifs

sans fil peuvent être attribués à l'aide de la méthode suivante : Accédez à la section de

programmation de l'installateur [804][000] :

2. Quand vous y êtes invité, soit vous activez le dispositif (voir feuille d'installation du

dispositif) pour l'attribuer immédiatement, soit vous entrez le numéro de série du

dispositif. Effectuez cette dernière opération pour pré-attribuer les dispositifs puis

attribuez-les plus tard sur le site du client.

La centrale d'alarme détermine le type de dispositif attribué et présente les options de

programmation appropriées.

Tableau 4: Options des dispositifs sans fil

3. Utilisez les touches de défilement ou saisissez le numéro correspondant pour sélectionner

une option.

4. Faites défiler les options disponibles, saisissez un numéro ou entrez les valeurs si

nécessaire.

5. Appuyez sur [*] pour valider et passer à l'option suivante.

6. Une fois toutes les options configurées, le système vous invite à attribuer le dispositif

suivant.

7. Répétez les opérations décrites ci-dessus tant que tous les dispositifs n'aient été attribués.

REMARQUE: Les options de configuration énumérées ci-dessus peuvent être modifiées à l'aide de

la section de modification d'un dispositif [804][911].

[804][001]-[716] Configuration d'un dispositif sans fil

Pour configurer des dispositifs sans fil :

1. Accédez à la section de programmation de l'installateur [804] puis sélectionnez l'une des

sous-sections suivantes :

2. Sélectionnez un dispositif à configurer à l'aide des touches de défilement ou allez

directement à un dispositif en particulier en appuyant une touche de fonction.

3. Utilisez les boutons de défilement ou appuyez sur une touche de fonction pour sélectionner

une option de configuration pour le dispositif. Voir le feuillet du dispositif pour les détails.

4. Appuyez sur [*] pour valider et passer à l'option suivante.

5. Une fois toutes les options configurées, le système revient au menu de configuration de

base.

Répétez la procédure décrite ci-dessus pour configurer des dispositifs sans fil.

[804][801] Détection de brouillage RF

La détection de brouillage RF (transmissions d'interférences continues sur le réseau radio)

peut être activée ou désactivée. En cas d'activation, le brouillage RF est inscrit et notifié.

Pour configurer le brouillage RF :

1. Accédez à la section de programmation de l'installateur [804][801].

2. Sélectionnez l'une des options suivantes avec les touches de défilement ou de fonction :

Tableau 5: Options de détection de brouillage RF

3. Appuyez sur [*] pour valider la sélection.

4. Appuyez sur [#] pour quitter la section.

[804][802] Fenêtre de supervision sans fil

Cette option est utilisée pour programmer le temps d'absence d'un dispositif sans fil du

système avant de produire un défaut.

REMARQUE: Pour les installations EN, 1 heure ou 2 heures doivent être sélectionnées.

Quand l'option 06 est utilisée, laquelle configure le système pour produire un état d'erreur

après qu'un dispositif est détecté comme absent pendant 24 heures, les détecteurs de fumée

produisent un état d'erreur après un maximum de 18 heures si l'option de bascule de

supervision de 200s est désactivée.

Pour programmer la fenêtre de supervision sans fil :

1. Accédez à la section de programmation de l'installateur [804][802].

Type de dispositif Options de programmation

Zone

(01) Type de zone

(02) Assignation de partition

(03) Étiquette de zone

Clé sans fil (01) Assignation de partition

(02) Étiquette personnelle

Sirène (01) Assignation de partition

(02) Étiquette de sirène

Répétiteur (01) Étiquette de répétiteur

Sous-section Description

001-128 Configurer des zones sans fil

551-556 Configurer des sirènes sans fil

601-632 Configurer des clés sans fil

701-716 Configurer des pavés numériques sans fil

00 Activé/Désactivé

L'option de détection et de notification de brouillage est

activée/désactivée

Remarque : L'option doit être activée pour les installations

homologuées UL/ULC.

01 UL 20/20-États-Unis Brouillage RF continu pendant 20 secondes

02 EN 30/60-Europe 30 secondes de brouillage accumulé pendant 60 secondes

03 Classe 6 30/60-Anglais Comme EN (30/60) mais notifier uniquement si la durée de

brouillage dépasse 5 minutes

2. Sélectionnez l'une des options suivantes avec les touches de défilement ou de fonction :

Tableau 6: Options de la fenêtre de supervision sans fil

3. Appuyez sur [*] pour valider la sélection.

4. Appuyez sur [#] pour quitter la section.

REMARQUE: Pour les installations anti-intrusion résidentielles UL (UL1023), de santé

domestique (UL1637), anti-intrusion résidentielles ULC (ULC/ORD-C1023), la fenêtre de

supervision maximale doit être de 24 heures.

Pour les installations anti-incendie résidentielles UL (UL985), la fenêtre de supervision

maximale est définie à 200s.

Pour les installations anti-intrusion commerciales UL (UL1610/UL365) et anti-incendie

résidentielle ULC (ULC-S545), la fenêtre de supervision maximale doit être de 4 heures.

[804][810] Option 1 de liaison sans fil

Pour programmer les options de liaison sans fil :

1. Accédez à la section de programmation de l'installateur [804][810].

2. Sélectionnez l'une des options suivantes avec les touches de défilement ou de fonction :

Tableau 7: Options de liaison sans fil

3. Appuyez sur [*] pour valider la sélection. Appuyez sur [#] pour quitter la section.

[804][841] Programmation de la vérification visuelle

Pour programmer les options de liaison sans fil :

1. Accédez à la section de programmation de l'installateur [804][841].

2. Sélectionnez l'une des options suivantes avec les touches de défilement ou de fonction :

[804][901]-[905] Supprimer des dispositifs sans fil

Pour supprimer des dispositifs sans fil :

Accédez à la section de programmation de l'installateur [804] puis sélectionnez l'une des

sous-sections suivantes :

Tableau 8: Sous-sections d'étiquette de module

3. Sélectionnez un dispositif à supprimer à l'aide des touches de défilement ou allez

directement à un dispositif en particulier en appuyant une touche de fonction.

4. Appuyez sur [*] pour la suppression ou [#] pour quitter.

[804][921]-[925] Remplacer des dispositifs sans fil

Utilisez cette option pour remplacer un dispositif défaillant attribué sur le système avec un

autre dispositif du même type tout en conservant la configuration de l'original. Le dispositif

défaillant n'a pas besoin d'être supprimé.

Pour remplacer un dispositif sans fil :

1. Accédez à la section de programmation de l'installateur [804] puis sélectionnez l'une des

sous-sections suivantes :

Tableau 9: Sous-sections de remplacement des dispositifs

00 Activé/Désactivé

01 Après 1 heure

02 Après 2 heure

03 Après 4 heure

04 Après 8 heure

05 Après 12 heure

06 Après 24 heure

01 Négligence RF

Activé : le système ne peut pas être armé si un problème de

supervision sans fil existe. Un problème de négligence RF est

produit.

Désactivé : les problèmes de supervision sans fil n'empêchent

pas l'armement.

02 Alarme de brouillage RF /

supervision sans fil

Activé : Si un problème de supervision ou de brouillage se

produit en cas d'armement en mode absence, la sirène est

activée et les événements sont notifiés et rapportés.

Désactivé : Les problèmes de supervision ou de brouillage RF

en cas d'armement en mode absence n'activent pas la sirène

ou sont notifiés et rapportés.

03 Sabotage de module Activé : les sabotages de module sont notifiés et rapportés.

Désactivé : les sabotages de module ne sont pas notifiés ni

rapportés.

04 Supervision de détection

anti-incendie

Activé : les dispositifs anti-incendie sont scrutés toutes les

200 secondes. Si le dispositif ne répond pas dans cet

intervalle, un problème de supervision est produit.

Désactivé : les dispositifs anti-incendie suivent la fenêtre de

supervision programmée dans la section 802, jusqu'à un

maximum de 18 heures. La fenêtre de supervision peut être

programmée avec une valeur supérieure mais les détecteurs

passeront tout de même en erreur après 18 heures.

001 Vérification visuelle

Activé : Les alarmes déclenchent la prise d'image

des caméras IPR

Désactivé : Les alarmes ne déclenchent pas la prise

d'image des caméras IPR

002 Visualiser la fenêtre de temps 01 Alarme + 5 minutes

02 Alarme + 15 minutes

03 Alarme + 1 heure

003 Visualiser les autres alarmes

01 Touche d'incendie activée/désactivée

02 Touche d'utilisation sous la contrainte activée/

désactivée

03 Touche d'urgence médicale activée/désactivée

04 Touche de demande d'aide ou panique activée/

désactivée

Sous-section Description

901 Supprimer des dispositifs de la zone sans fil

902 Supprimer une clé sans fil

903 Supprimer des sirènes

904 Supprimer des répétiteurs

905 Suppression des pavés numériques

Sous-section Description

921 Remplacer des dispositifs de la zone sans fil

922 Remplacer des clés sans fil

923 Remplacer des sirènes

924 Remplacer des répétiteurs

925 Remplacer des pavés numériques

2. Appuyez sur [*] pour sélectionner une sous-section. Le premier dispositif disponible est

affiché.

3. Sélectionnez un dispositif à remplacer à l'aide des touches de défilement ou allez à un

dispositif en particulier en appuyant une touche de fonction.

Appuyez sur [*]. Quand vous y êtes invité, activez le dispositif (attribution complète) ou

entrez l'identifiant de dispositif (pré-attribution). Un message est affiché pour confirmer

l'attribution.

[804][990][001 – 005] Afficher tous les dispositifs

Utilisez cette section pour passer en revue les dispositifs sans fil attribués sur le système et

visualiser les numéros de série associés à chaque dispositif.

Pour passer en revue les informations d'un dispositif sans fil :

1. Accédez à la section de programmation de l'installateur [804][990] puis sélectionnez l'une

des sous-sections suivantes :

• [001] – toutes les zones

• [002] – répétiteurs

• [003] – sirènes

• [004] – clés sans fil

• [005] – pavés numériques

2. Appuyez sur [*] pour sélectionner un type de dispositif sans fil. Le premier dispositif

disponible est affiché.

3. Utilisez les touches de défilement pour visualiser les dispositifs attribués.

REMARQUE: Cette option n'est pas totalement supportée par les pavés numériques LED et à

icônes.

[904] Test de positionnement des dispositifs sans fil

Ce test est utilisé pour déterminer l'état du signal RF des dispositifs sans fil et est effectué au

niveau du pavé numérique du système ou d'un dispositif donné. Ces instructions décrivent le

test au niveau du pavé numérique. Pour des instructions sur le test de positionnement au

niveau du dispositif, consultez le feuillet d'installation fourni avec l'équipement sans fil. Les

modes de test suivants sont disponibles :

Tableau 10: Modes de test de positionnement de dispositif sans fil

Deux résultats de test sont possibles :

• 24 heures : Moyennes des résultats de la force du signal sur une période de 24 heures.

• Actuel : Résultat de la force de signal du test actuel.

Lors des tests, les voyants « Prêt » et « Armé » clignotent pour indiquer la réception de

données. Un voyant de problème qui clignote indique des interférences RF. Les indicateurs

d'état suivants sont éventuellement affichés :

Tableau 11: Indicateurs d'état d'un dispositif sans fil

REMARQUE: Pour les systèmes homologués UL/ULC, la force du signal doit être « Fort ».

Dépannage

1. Si vous tentez d'assigner un numéro de zone à un dispositif sans fil, le pavé numérique

émet un long bip sonore.

• Assurez-vous que le pavé numérique soit correctement relié au bus Corbus.

2. Après avoir saisi le numéro de série électronique (NSE) du dispositif sans fil, déclenchez-

le, le pavé numérique n'indiquera pas que la zone est ouverte.

• Vérifier que le NSE a été saisi correctement.

• Vérifier que la zone est activée pour la partition (si la programmation de partition a été utilisée).

• Vérifier que la zone sans fil n'est pas affectée à une zone utilisée par des modules HSM2108, à

une zone sur la carte, ou à une zone du pavé numérique.

• Vérifier que la zone soit programmée pour autre chose que 'Opération Nulle'. Un signal

« Pauvre » ou aucun signal n'est reçu d'un module lors du test de positionnement.

• Vérifier que vous testez la zone correcte.

• Vérifiez que le dispositif est à portée du pavé numérique. Essayez de tester le dispositif dans la

même pièce où se trouve le récepteur.

• Assurez-vous que le pavé numérique soit correctement relié au bus Corbus.

• Vérifiez que la zone a été testée correctement. Reportez-vous aux instructions fournies avec le

dispositif.

• Vérifiez que les batteries sont pleines et installées correctement.

• Recherchez les objets métalliques de grandes dimensions qui peuvent empêcher le signal de

parvenir au pavé numérique.

• Le dispositif doit être placé à un emplacement où les résultats « corrects » et consistants sont

obtenus. Si plusieurs dispositifs affichent des résultats « mauvais », ou si des clés sans fil et des

télécommandes de demandes d'aide fonctionnent de façon intempestive, changez le récepteur

de place.

001-128 Tester des zones sans fil Tester les dispositifs sans fil un à un par zone.

520 Tester tous les répétiteurs Tester chaque répétiteur sans fil attribué.

521-528 pour les répétiteurs 1-8

550 Tester tous les sirènes Tester chaque sirène sans fil attribué.

551-556 pour les sirènes 1-16

600 Tester toutes les clés sans fil

Tester les clés sans fil une à une. Une fois dans

cette section, appuyez sur un bouton d'une clé sans

fil pour exécuter le test.

601-632 pour les clés sans fil 1 à 32.

700 Tester tous les pavés numériques Tester chaque pavé numérique attribué

701-716 pour les pavés numériques 1-16

ACL À icônes* Voyant+ État Répétiteur [905]

Fort 1 9 Force du signal forte Répétiteur 1

Correct 2 10 Force du signal correcte Répétiteur 2

Pauvre 3 11 Force du signal pauvre Répétiteur 3

Unidirectionnel 4 12

Le dispositif fonctionne

uniquement en mode

unidirectionnel. La centrale

d'alarme ne peut pas

configurer et contrôler le

dispositif

Répétiteur 4

Non testé 5 13 Affiché comme le résultat

actuel si aucun test n'a été

effectué. Répétiteur 5

Aucun 14 Affiché toujours comme le

résultat sur 24 heures lors du

test des clés sans fil. Répétiteur 6

MOTS

n° Texte n° Texte n° Texte n° Texte n° Texte n° Texte n° Texte n° Texte n° Texte

001 Accès 028 CA 055 Défaut 082 Faible 109 Lumières 136 Patio 163 Téléphone 190 D 217 ê

002 Actif 029 Calendrier 056 Degrés 083 Famille 110 Maintenant 137 Père 164 Tiroir 191 E 218 ç

003 Activité 030 Canalisation 057 Délai 084 Fenêtre 111 Maison 138 Pile 165 Totale 192 F 219 î

004 Aide 031 Capteur 058 Des 085 Fermé 112 Manger 139 Piscine 166 Touche 193 G 220 (Espace)

005 Alarme 032 Caractéristique 059 Désarmé 086 Fermeture 113 Matin 140 Police 167 Tous 194 H 221 ' (Apostrophe)

006 Alimentation 033 Carbonique 060 Détecteur 087 Feu 114 Médicaux 141 Porte 168 Transmission 195 I 222 - (Tiret)

007 Animal 034 Carillon 061 Détente 088 Fille 115 Mémoire 142 Premier 169 Usine 196 J 223 _(Soulignement)

008 Annulé 035 Central 062 Devant 089 Fond 116 Menu 143 Principal 170 Véranda 197 K 224 *

009 Appuyer sur 036 Chaleur 063 Dispositif 090 Forcée 117 Mère 144 Programme 171 Verre 198 L 225 #

010 Après-midi 037 Chambre 064 Domestique 091 Fournaise 118 Monde 145 Progrès 172 Vers 199 M 226 :

011 Armé 038 Charge 065 Domicile 092 Gallerie 119 Mouvement 146 Récepteur 173 Veuillez 200 N 227 /

012 Armement 039 Chargement 066 Droite 093 Garage 120 Niveau 147 RF 174 Voie 201 O 228 ?

013 Armer 040 Clavier 067 Du 094 Gauche 121 Non 148 Salle 175 Voiture 202 P

014 Armoire 041 Clé 068 Durée 095 Gaz 122 Nord 149 Salon 176 Voyant 203 Q

015 Arrière 042 Clôture 069 économie 096 Gel 123 Numéro 150 Saisie 177 Zone 204 R

016 Au-revoir 043 Code 070 Écran 097 Grenier 124 Off 151 Saisir 178 0 205 S

017 Auxiliaire 044 Contrainte 071 édifice 098 Gym 125 OK 152 Seconde 179 1 206 T

018 Bain 045 Contrôle 072 élevé 099 Haut 126 On 153 Sécurisé 180 2 207 U

019 Bar 046 Coucher 073 En 100 Inférieur 127 Ordinateur 154 Signalement 181 3 208 V

020 Bas 047 Coulissant 074 énergie 101 Invalide 128 Ouest 155 Silencieux 182 4 209 W

021 Bébé 048 Couloir 075 Enfants 102 Installer 129 Ouvert 156 Soins 183 5 210 X

022 Bibliothèque 049 Couvert 076 Entrée 103 Intérieur 130 Ouverture 157 Sortie 184 6 211 Y

023 Bonjour 050 Cuisine 077 Erreur 104 Intrusion 131 Oxyde 158 Sous-sol 185 7 212 Z

024 Bonus 051 D' 078 Est 105 L' 132 Panique 159 Suspendu 186 8 213 à

025 Buanderie 052 Dans 079 étage 106 La 133 Partition 160 Suspension 187 A 214 é

026 Bus 053 Date 080 Exercice 107 Le 134 Pas 161 Tapis 188 B 215 è

027 Bureau 054 De 081 Extérieur 108 Les 135 Passage 162 Téléchargement 189 C 216 ô

GARANTIE LIMITÉE

Digital Security Controls pendant une période de douze mois à partir de

la date d’achat, garantit le produit contre toute défectuosité matérielle et

d’assemblage dans des conditions normales d’utilisation. Dans l’appli-

cation de cette garantie, Digital Security Controls va, lorsqu’elle le juge

opportun, en cas de problèmes de fonctionnement, réparer ou remplacer

les équipements défectueux dès leur retour à son dépôt de réparation.

Cette garantie s’applique seulement aux éléments défectueux et à la

main-d’œuvre, et non aux dommages causés lors de l’expédition ou de la

manipulation, ni aux dommages dont les causes dépassent le contrôle de

Digital Security Controls telles que la foudre, les surtensions, les chocs

mécaniques, les dégâts d’eau ou tout dommage provenant d’abus, de

modifications ou de mauvaises utilisations de l’équipement. La garantie

susdite n’est valide que pour l’acheteur original et n’est et ne sera que la

seule des garanties valables, qu’elle ait été exprimée ou implicite, rem-

plaçant toute autre obligation ou responsabilité de la part de Digital

Security Controls. La présente garantie contient la garantie au complet.

Digital Security Controls. n’autorise aucune autre personne à agir en son

nom pour modifier ou changer la présente garantie et n’en assume pas la

responsabilité, ni a à assumer en son nom toute autre garantie ou

responsabilité concernant le présent produit. En aucun cas, Digital Secu-

rity Controls ne pourra être tenue responsable des conséquences directes

ou indirectes de dommages relativement à la perte de profits prévus, à la

perte de temps ou à toute autre perte subie par l’acheteur en rapport avec

l’achat, l’installation et le fonctionnement ou la défaillance du présent

produit.

AVERTISSEMENT : Digital Security Controls recommande que le sys-

tème soit régulièrement soumis à un essai complet. Cependant, en dépit

d’essais réguliers et à cause d’interventions criminelles, pannes de cou-

rant ou autres, il est possible que le fonctionnement du produit ne soit pas

conforme aux spécifications.

IMPORTANT - À LIRE ATTENTIVEMENT : Le logiciel DSC acheté avec

ou sans Produits et Composants est protégé par le droit d'auteur et il est

acheté conformément aux modalités du contrat de licence :

Ce Contrat de licence d'utilisation (« CLU ») est une entente légale entre

Vous (l'entreprise, l'individu ou l'entité qui a acheté le Logiciel et tout

Matériel connexe) et Digital Security Controls, une filiale de Tyco Safety

Products Canada Ltd. (« DSC »), le fabriquant des systèmes de sécurité

intégrés et le développeur du logiciel et de tout produit ou composant con-

nexe (MATÉRIELS) que Vous avez acquis.

Si le produit logiciel DSC (« PRODUIT LOGICIEL » ou « LOGICIEL ») a

été conçu pour être accompagné par du MATÉRIEL et s'il N'est PAS accom-

pagné par un nouveau MATÉRIEL, Vous n'avez pas le droit d'utiliser, de

copier ou d'installer le PRODUIT LOGICIEL. Le PRODUIT LOGICIEL

comprend le logiciel, et peut aussi comprendre des médias connexes, des

matériels és et de la documentation « en ligne » ou électronique.

Tout logiciel fourni avec le PRODUIT LOGICIEL qui est lié à un contrat de

licence d'utilisation séparé Vous donne des droits conformément aux modal-

ités de ce contrat de licence.

En installant, copiant, téléchargeant, sauvegardant, accédant ou utilisant

d'une manière quelconque le PRODUIT LOGICIEL, Vous acceptez incondi-

tionnellement d'être lié par les modalités de ce CLU, même si ce CLU est

considéré une modification de tout accord ou contrat antérieur. Si vous

n'acceptez pas les modalités du CLU, DSC refuse de Vous octroyer une

licence d'utilisation du PRODUIT LOGICIEL et Vous n'avez pas le droit de

l'utiliser.

LICENCES DU PRODUIT LOCIGIEL

Le PRODUIT LOGICIEL est protégé par des lois sur le droit d'auteur et des

traités internationaux sur le droit d'auteur, ainsi que par d'autres lois et traités

de la propriété intellectuelle. Le droit d'utilisation du PRODUIT LOGICIEL

est octroyé, pas vendu.

1. OCTROI DE LA LICENCE. Ce CLU vous donne les droits suivants :

(a) Installation et utilisation du logiciel - Pour chacune des licences acquises,

Vous n'avez le droit d'installer qu'un seul exemplaire du PRODUIT LOGI-

CIEL.

(b) Utilisation de stockage en réseau - Le PRODUIT LOGICIEL ne peut pas

être installé, accédé, affiché, exécuté, partagé ou utilisé simultanément sur

des ordinateurs différents, notamment une station de travail, un terminal ou

autre dispositif électronique numérique (« Dispositif »). Autrement dit, si

Vous avez plusieurs postes de travail, Vous devrez acheter une licence pour

chaque poste de travail où le LOGICIEL sera utilisé.

DUIT LOGICIEL, mais vous ne pouvez avoir qu'une seule copie installée par

licence à tout moment. Vous pouvez utiliser une copie de sauvegarde.

Hormis ce qui est expressément prévu dans ce CLU, Vous n'avez pas le droit

de faire des copies du PRODUIT LOGICIEL, les matériels és accompagnant

le LOGICIEL compris.

2. DESCRIPTIONS D'AUTRES DROITS ET LIMITES

(a) Limites relatives à la rétro-ingénierie, à la décompilation et au désassem-

blage — Vous n'avez pas le droit de désosser, décompiler ou désassembler le

PRODUIT LOGICIEL, sauf et seulement dans la mesure dans laquelle une

telle activité est explicitement permise par la loi en vigueur, sans égards à ces

limites. Vous n'avez pas le droit de faire des changements ou des modifica-

tions, quels qu'ils soient, sans la permission écrite d'un dirigeant de DSC.

Vous n'avez pas le droit de retirer les notices, les marques ou les étiquettes

privatives du Produit Logiciel. Vous devez instituer des mesures raisonnables

pour assurer la conformité aux modalités de ce CLU.

(b) Séparation des Composants — Le PRODUIT LOGICIEL est fourni sous

licence en tant que produit unique. Ses parties composantes ne peuvent pas

être séparées pour être utilisée sur plus d'un MATÉRIEL.

MATÉRIEL, le PRODUIT LOGICIEL est autorisé à être utilisé avec le MA

TÉRIEL en tant que produit intégré unique. Dans ce cas, le PRODUIT LOGI-

CIEL ne peut être utilisé qu'avec le MATÉRIEL conformément à ce CLU.

(d) Location — Vous n'avez pas le droit de louer, de mettre en bail ou de

prêter le PRODUIT LOGICIEL. Vous n'avez pas le droit de le mettre à la dis-

position d'autres personnes ou de l'afficher sur un serveur ou un site Web.

(e) Transfert du Produit Logiciel — Vous pouvez transférer tous vos droits de

ce CLU uniquement dans le cadre de la vente ou du transfert permanent du

MATÉRIEL, à condition que Vous ne conserviez aucune copie, que Vous

transfériez tout le PRODUIT LOGICIEL (tous les composants, les matériels

és et autres, toutes les mises à niveau et ce CLU), et à condition que le récipi-

endaire accepte les conditions de ce CLU. Si le PRODUIT LOGICIEL est

une mise à niveau, tout transfert doit également inclure toutes les versions

antérieures du PRODUIT LOGICIEL.

(f) Résiliation — Sous réserve de tous ses autres droits, DSC se réserve le

droit de résilier ce CLU si Vous ne respectez pas les modalités de ce CLU.

Dans ce cas, Vous devez détruire toutes les copies du PRODUIT LOGICIEL

et toutes ses parties composantes.

(g) Marques de commerce — Ce CLU ne Vous donne aucun droit relative-

ment aux marques de commerce ou aux marques de service de DSC ou de ses

fournisseurs.

3. DROIT D'AUTEUR

Tous les titres et droits de propriété intellectuelle associés au PRODUIT

LOGICIEL (notamment mais pas seulement aux images, photographies et

textes incorporés dans le PRODUIT LOGICIEL), les documents és joints et

tout exemplaire du PRODUIT LOGICIEL sont la propriété de DSC et de ses

fournisseurs. Vous n'avez pas le droit de faire des copies des documents és

accompagnant le PRODUIT LOGICIEL. Tous les titres et droits de propriété

intellectuelle associés au contenu qui peut être accédé par le biais du PRO-

DUIT LOGICIEL sont la propriété du propriétaire respectif du contenu et ils

peuvent être protégés par le droit d'auteur ou autres lois et traités sur la pro-

priété intellectuelle. Ce CLU ne Vous octroie pas le droit d'utiliser ces élé-

ments. Tous les droits qui ne sont pas expressément octroyés par cette CLU,

sont réservés par DSC et ses fournisseurs.

4. RESTRICTIONS POUR L'EXPORTATION

Vous acceptez le fait que Vous n'exporterez pas ou ne réexporterez pas le

PRODUIT LOGICIEL dans tout pays, personne ou entité soumis à des

restrictions canadiennes à l'exportation.

5. CHOIX DES LOIS

Ce contrat de licence d'utilisation est régi par les lois de la Province de

l'Ontario, Canada.

6. ARBITRATION

Tous les conflits survenant relativement à ce contrat seront résolus par un

arbitrage définitif et sans appel conformément à la Loi sur l'arbitrage, et les

parties acceptent d'être liées par la décision de l'arbitre. Le lieu de l'arbitra-

tion sera Toronto, Canada, et le langage de l'arbitration sera l'anglais.

7. GARANTIE RESTREINTE

(a) PAS DE GARANTIE

DSC FOURNIT LE LOGICIEL « EN L'ÉTAT » SANS GARANTIE. DSC

NE GARANTIT PAS QUE LE LOGICIEL SATISFERA VOS EXIGENCES

OU QUE L'EXPLOITATION DU LOGICIEL SERA ININTERROMPUE

OU SANS ERREUR.

(b) CHANGEMENTS DU CADRE D'EXPLOITATION

DSC ne sera pas responsable des problèmes provoqués par des changements

dans les caractéristiques du MATÉRIEL, ou des problèmes d'interaction du

PRODUIT LOGICIEL avec des LOGICIELS NON-DSC ou AUTRES

MATÉRIELS.

L'AFFECTATION DU RISQUE

DANS TOUS LES CAS, SI UN STATUT QUELCONQUE SUPPOSE DES

GARANTIES OU CONDITIONS QUI NE SONT PAS POSTULÉES DANS

CE CONTRAT DE LICENCE, TOUTE LA RESPONSABILITÉ ASSUMÉE

PAR DSC DANS LE CADRE D'UNE DISPOSITION QUELCONQUE DE

CE CONTRAT SERA LIMITÉE AU MONTANT LE PLUS ÉLEVÉ QUE

VOUS AVEZ PAYÉ POUR LE CONTRAT DE CE PRODUIT LOGICIEL

ET CINQ DOLLARS CANADIENS (5 CAN $). PARCE QUE CER-

TAINES JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU

LES RESTRICTIONS DE RESPONSABILITÉ POUR DOMMAGES INDI-

RECTS, CES RESTRICTIONS PEUVENT NE PAS S'APPLIQUER DANS

VOTRE CAS.

(d) STIPULATION D'EXONÉRATION DE GARANTIES

CETTE GARANTIE CONTIENT L'ENTIÈRE GARANTIE ET REM-

PLACE TOUTES LES AUTRES GARANTIES, QU'ELLES SOIENT

EXPLICITES OU IMPLICITES (NOTAMMENT TOUTES LES GARAN-

TIES IMPLICITES DE MARCHANDISE OU APTITUDE POUR UN

USAGE PARTICULIER) ET DE TOUTE AUTRE OBLIGATION OU

RESPONSABILITÉ DE DSC. DSC NE FAIT AUCUNE AUTRE GARAN-

TIE. DSC N'ASSUME PAS LA RESPONSABILITÉ ET N'AUTORISE

AUCUNE AUTRE PERSONNE PRÉTENDANT AGIR EN SON NOM DE

MODIFIER OU DE CHANGER CETTE GARANTIE, N'ASSUME POUR

CELA AUCUNE AUTRE GARANTIE OU RESPONSABILITÉ CONCER-

NANT CE PRODUIT LOGICIEL.

(e) RECOURS EXCLUSIF ET LIMITE DE GARANTIE

DSC NE SERA EN AUCUN CAS RESPONSABLE DES DOMMAGES

PARTICULIERS, ACCIDENTELS OU INDIRECTS BASÉS SUR UNE

INOBSERVATION DE LA GARANTIE, UNE RUPTURE DE CONTRAT,

UNE NÉGLIGENCE, UNE RESPONSABILITÉ STRICTE OU TOUTE

AUTRE THÉORIE JURIDIQUE. DE TELS DOMMAGES INCLUENT

NOTAMMENT, MAIS PAS EXCLUSIVEMENT, UNE PERTE DE PROF-

ITS, UN ENDOMMAGEMENT DU PRODUIT LOGICIEL OU TOUT

AUTRE ÉQUIPEMENT ASSOCIÉ, LE COÛT DU CAPITAL, LE COÛT

DE REMPLACEMENT OU DE SUBSTITUTION, DES INSTALLATIONS

OU SERVICES, UN TEMPS D'ARRÊT, LE TEMPS DE L'ACHETEUR,

LES REVENDICATIONS DE TIERS, Y COMPRIS LES CLIENTS ET LES

DOMMAGES À LA PROPRIÉTÉ.

MISE EN GARDE : DSC recommande de tester complètement l'ensemble du

système régulièrement. Toutefois, malgré des essais réguliers, il peut arriver

que le fonctionnement du PRODUIT LOGICIEL ne soit pas conforme aux

attentes en raison notamment, mais pas exclusivement, d'interventions crimi-

nelles ou de pannes de courant.

Une notice d’emploi sera donnée à l’utilisateur.

Cette fiche d'installation s'applique aux modèles suivants : HS2LED,

HS2ICN, HS2ICNP, HS2ICNRFx, HS2ICNRFPx, HS2LCD, HS2LCDP,

HS2LCDRFx et HS2LCDRFPx ; x = 9 quand le système fonctionne à 912-

919 MHz, x = 8 dans la bande de 868 MHz, et x = 4 dans la bande de 433

MHz. Les modèles de pavé numérique HS2LED, HS2LCD(P), HS2ICN(P),

HS2LCDRF(P)8, HS2ICNRF(P)8 ont été certifiés par Telefication selon les

normes EN50131-1:2006 + A1:2009, EN50131-3:2009 pour la catégorie 2,

classe II

www.dsc.com • Centre d’aide: 1-800-387-3630 (Canada, US), 905-

760-3000

This manual suits for next models

Table of contents

Languages:

Popular Keypad manuals by other brands

Niles

Niles SOLO-6 IR quick start guide

Dolphin

Dolphin KEYTS433RC instructions

OnRamp Solutions

OnRamp Solutions MMD quick start guide

Gemini

Gemini GEM-DXRP3 operating guide

Macally

Macally UCNUMKEY22 user guide

Mobotix

Mobotix MX-Keypad1-EXT Quick install guide

Interlogix

Interlogix NX-181xx NetworX installation manual

Eaton

Eaton MENVIER30 Quick user guide

Dolphin

Dolphin dolksf1kb user manual

Hills

Hills NX-1508 user manual

SECYOUR

SECYOUR KP-AI user manual

CARLO GAVAZZI

CARLO GAVAZZI BACC-KEYPAD-DC-U instruction manual

Aeware

Aeware In.k200 Quick reference card

Teletek electronics

Teletek electronics LCD 63VG user manual

Lenze

Lenze EPM-H410 operating instructions

Elmes Electronic

Elmes Electronic KB1 quick start guide

Eaton

Eaton i-on1000EX Quick user guide

Macally

Macally RFNUMKEY user guide

DSC HS2ICN User manual

Popular Keypad manuals by other brands
