Die Bedienung
(1) Drehknopf für Tonhöhenabstim-
mung
Regulierschraube für Drehzahl-
Feineinstellung
(3) Mitlaufachse
(2
(4) Tonarmgriff/Tonabnehmerkopf-
Verriegelung
Tonarmkopf mit Tonabnehmer-
system
(6) Tonarmstütze
(7) Tonarmverriegelung
(8) Justierschraube für Tonarmlift
(9) Tonarmauflagekraft-Einstellung
(10) Tonarm-Balancegewicht
(11) Drehknopf für Antiskating-Ein-
richtung
(12) Tonarmlift
(13) Justierschraube für Tonarmauf-
setzpunkt
(14) Einstellung der Plattenteller-
Drehzahlen
(15) Steuertaste für start und stop
(16) Transportsicherungsschraube
(17) Wechselachse AW 3
(18) Zentrierstück für 17 cm-Schall-
platten
(19) Abwurfsäule AS 12 für 17 cm-
Schallplatten (Sonderzubehör)
(6
Controls
(1) Pitch control knob
(2) Speed fine adjustment knob
(3) Single play spindle
(4) Tonearm lift and cartridge holder
lock
(5) Cartridge holder with cartridge
(6) Tonearm rest
(7) Tonearm lock
(8) Tonearm cue control height ad-
justment
(9) Stylus pressure setting
(10) Tonearm counterbalance
(11) Anti-skating force adjustment
(12) Cue control
(13) Tonearm set-down adjustment
(14) Speed selector
(15) Start/stop operating switch
(16) Transport safety screw
(17) Multiple-play spindle AW 3
(18) Adapter for large-hole records
(19) Multiple-play spindle AS 12 for
large-hole records (special acces-
sory)

Fig. 1
Auspacken und Aufstellen
Bitte beachten Sie, wenn Ihr Dual 1226 Teil einer
HiFi-Komplettanlage ist, auch die entsprechenden
Empfehlungen des Herstellers.
Entfernen Sie bitte sämtliche Verpackungs-
teile, auch die am Plattenteller zwischen
Platine und Plattenteller eingeschobenen
Transportschutz-Unterlagen, und entfernen
Sie die in der Platine angeordnete zusätz-
liche Transportsicherungsschraube.
Drehen Sie jetzt die beiden Transportsiche-
rungsschrauben des Plattenspielers im Uhr-
zeigersinn bis sie ca. 1,5 cm tiefer rutschen
und ziehen Sie diese durch Weiterdrehen
im Uhrzeigersinn fest. Damit ist das Chassis
in Spielstellung federnd gelagert.
Zur Transportsicherung brauchen Sie die
Schrauben nur im entgegengesetzten Uhr-
zeigersinn locker zu schrauben, hochzuzie-
hen und weiter im entgegengesetzten Uhr-
zeigersinn festzuziehen.
Kontrollieren Sie jetzt bitte die Tonarm-
balance:
Bei Auflagekraftskala und Antiskatingskala
auf ,„0” muß sich der Tonarm horizontal
einpendeln.
Nun stellen Sie die erforderliche Auflagekraft
ein. Die Höhe der Auflagekraft entnehmen Sie
bitte den technischen Daten des Tonabneh-
mersystems die dieser Anleitung beigefügt
sind. (Das Ausbalancieren des Tonarmes, das
Einstellen der Auflagekraft und Antiskating
sind ausführlich beschrieben auf den Seiten
20, 22 und 24).
Achtung: Nach jedem Transport soll das Ge-
rät zur selbsttätigen Justierung der Abstell-
automatik einmal bei verriegeltem Tonarm
gestartet werden (Steuertaste nach _,,start’’
schieben).
Der Einbau
Wenn Sie das Gerät als Einbau-Chassis ge-
kauft haben sollten, nehmen Sie bitte das
Einsetzen in die Konsole oder den vorbe-
Setting up the unit
Please observe the recommendations of the manu-
facturer, when your Dual 1226 is part of a HiFi
compact unit.
Remove the packing material between the
turntable and chassis, also the transport
securing pads at the platter between the
chassis plate and the platter. Remove the
additional transport safety screws on the
chassis plate. Turn the two safety screws
clockwise until they slide about 1.5 cm
down, and tighten them with further clock-
wise turns. This secures the chassis in spring-
mounted playing position.
Before transporting the unit, simply loosen
the screws with counter-clockwise turns, lift
them up and’ continue tightening them
counter-clockwise.
With stylus force and anti-skating scales in
zero position the tonearm should balance in
the horizontal position. Now set for required
stylus force. For stylus force values refer to
the technical specifications of magnetic car-
tridge in the leaflet enclosed.
For balancing of tonearm, setting stylus force
and anti-skating refer to pages 20, 22 and 24.
Note: After each transport the turntable
should be started once with its tonearm
locked. Just move the operating switch to
„Start. This is to ensure that the shut-off
mechanism will be in the correct position.
Installation
If the unit is not in a base and intended to
be built into a console, install it in the con-
sole or a cutout mounting board as follows:
First feed the power cord and audio cable
through the top of the base, then out through
the openings in the bottom of the base. Then

Fig. 2
reiteten Montagebrettausschnitt wie folgt vor:
Führen Sie bitte zuerst Netz- und Tonabneh-
merkabel durch die Bodenöffnung der Kon-
sole. Drücken Sie die linke hintere Transport-
sicherungsschraube zum Chassisrand und set-
zen Sie den Plattenspieler mit der hinteren
Kante zuerst in die Konsole so ein, daß der
hintere Federtopf in seiner Bohrung sitzt.
Verfahren Sie jetzt mit der anderen Trans-
portsicherungsschraube in gleicher Weise und
bringen Sie die vorne links und mitte rechts
am Plattenspieler angeordneten Federtöpfe
in die Bohrungen der Konsole. Dann ziehen
Sie dieTransportsicherungsschrauben im Uhr-
zeigersinn fest und haben das Chassis in
Spielstellung federnd gelagert
Die Schutzfolie läßt sich von dem chrom
farbenen Plattentellerring abziehen.
Abdeckhaube
Bitte beachten Sie hier gegebenenfalls die Hinweise
des Komplettgerate-Herstellers.
Die aus Transportsicherungsgründen separat
verpackte Abdeckhaube Ihres Gerätes ist in
Spezialscharnieren gelagert, die die Haube
in beliebiger Stellung über der Konsole offen
halten. Dadurch wird nicht nur die Bedienung
des Plattenspielers vereinfacht, sondern auch
die Unterbringung des Gerätes in flachen Re:
galen, Bücherwänden und dergleichen mög-
lich. Zum Aufsetzen der Abdeckhaube drehen
Sie bitte das Gerät so, daß sich die Spezial
scharniere leicht zugänglich vor Ihnen be-
finden. Überzeugen Sie sich zuerst von der
Stellung der Einstecklaschen an den Schar-
nieren, in die die Haube einzuschieben ist,
bevor Sie die Abdeckhaube parallel zu der
Stellung der Laschen an diese ansetzen und
satt eindrücken
In dieser Stellung (Öffnungswinkel ca. 600)
läßt sich die Haube jederzeit auch wieder
abziehen.
Sollteeine Korrektur des Entlastungsmomen-
tes (Federkraft, die die Haube über der Kon-
sole hält) notwendig werden, kann dies durch
Drehen an den beiden Schrauben “R” erfol-
gen: Drehen im Uhrzeigersinn
vergrößert die Haltekraft.
Drehen entgegen dem Uhrzeigersinn
verkleinert die Haltekraft.
press the left rear transport safety screw to
the side and insert the player chassis in the
base, rear edge first, so that the rear spring
cup fits into the appropriate hole in the
base. Move the other transport safety screw
inward in a similar fashion, locate left front
and right center spring cups in their holes.
Then turn the transport safety screws clock-
wise to the right. The chassis is now spring
mounted. The protective cover can be pulled
off the chromium coloured platter trim ring.
Dust Cover
Please note the instructions of the manufacturer
of the complete unit, if necessary.
The dust cover of your unit is packed sepa-
rately for safe transport and provided with
special hinges which allow the cover to be
tilted open at any angle. This simplifies opera-
tion of record player and also facilitates ac-
commodation of the complete unit in books-
helves, consoles etc.
For placing the dust cover turn the unit in
such a manner that the special hinges are rea-
dily accessible. Make sure that the inserting
joints of the hinges into which the cover shall
be pushed in are well placed before the dust
cover is paralleled to the position of the in-
serting joints and depressed.
In this position (tilted at 60° the dust cover
may be removed completely,
For adjustment of spring relief (the cover is
kept by spring power in its position) turn
both screws marked “R” accordingly
Turning clockwise increases spring power
Turning counter clockwise reduces spring
power.

110-125V
220-240 V
Fig. 3
Bitte nehmen Sie zur Korrektur des Ent-
lastungsmomentes die Abdeckhaube ab und
nehmen Sie die Einstellung an beiden Schrau-
ben in gleicher Weise vor. Eine Korrektur um
jeweils eine halbe Schraubenumdrehung dürf-
te in den meisten Fällen bereits genügen.
Anschluß an das Wechselstromnetz
Bei Kombinstionsgeräten beachten Sie bitte auch
die Hinweise in der jeweiligen Bedienungsanleitung.
Das Gerät kann an Wechselstrom 50 oder 60
Hz, 110 — 130 V oder 220 — 240 V ange-
schlossen werden und ist im Normalfall auf
220 Volt 50 Hz eingestellt.
Wird eine andere Netzspannung oder Fre-
quenz erforderlich, wenden Sie sich bitte an
Ihren Fachhändler oder eine autorisierte Dual
Kundendienststelle.
Zur Spannungs-Umschaltung ist der Deckel
der Anschlußplatte abzunehmen.
Die Umschaltung erfolgt durch Umstecken
der Motor-Anschlußkabel an Hand des An-
schlußschemas.
Der Netzschalter ist für den Anschluß von Vor-
und Leistungsverstärkern eingerichtet, die mit
dem Plattenspieler selbsttätig ein- und ausge-
schaltet werden können.
Die max. Schaltlast darf 3A nicht überschrei-
ten. Interessant ist natürlich nur der Anschluß
von volltransistorisierten Verstärkern, die ohne
Anheizzeit sofort betriebsbereit sind.
Der Anschluß erfolgt an die am Netzschalter
bzw. der Anschlußplatte hierfür vorgesehenen
Kontakte.
Das Netzanschlußkabel des betreffenden Ver-
stärkers ist in diesem Falle mit AMP-Steck-
hülsen auszurüsten
Bestell-Nr. 214 602, AMP-Nr. 925 518-1
Anschluß an den Verstärker
Bei Kombinationsgeräten ( omplettanlagen)
ist die Verbindung Plattenspieler-Verstarker in der
Regel bereits hergestellt.
Der HiFi-Automatikspieler kann mit DIN-
stecker (Fig. 4) oder RCA-(Cynch-)Steckern
(Fig. 5) bestückt sein.
For adjustment of spring power dust cover
should be removed completely and adjusted
in the same manner by using both screws. In
most cases half a turn will be sufficient.
Connection to AC Power Line
If you have a combination unit, please read its in-
structions in addition to these.
The unit can be operated from alternating
current at 50 or 60 Hz, 110 — 130 Volts or
220 — 240 Volts. It is normally supplied
ready for use on 220 V, 50 Hz current.
If adifferent voltage supply and/or frequency
becomes necessary please consult your dea-
ler or an authorized Dual Service Station.
To change over the voltage, remove the
cover of connection board
Changeover is carried out according to model
by switching over or reconnecting the motor
supply leads using the connection diagram
in the power switch cover.
The power switch is designed for connecting
preamplifiers or power amplifiers so that
they can be switched on or off automatically.
by the on-off operation of the turntable.
The maximum switching load should not
exceed 3 A, It is advisable, of course, to use
this feature only with fully transistorized
amplifiers which are ready for use immedia-
tely without warm-up time.
Connection is made at the contacts pro-
vided for the purpose on the power switch or
the connection board.
The power connection lead of the amplifier
concerned should in this case be fitted with
Part Nr. 214 602,
AMP-No. 925 518/1
Connection to amplifier
If you have a combination unit, the turntable and
amplifier are usually already connected.
The automatic turntable can be fitted with
DIN plug (Fig. 4) or RCA (Cynch) plug
(Fig. 5).

ee
rechter Kanal
right channel
canal droit
canale destro
canal derecho
hôger kanal
linker Kanal
left channel
canal gauche
canale sinistro
canal izquierdo
vänster kanal
rechter Kanal
right channel
canal droit
canale destro
canal derecho
höger kanal
linker Kanal
left channel
canal gauche
canale sinistro
canal izquierdo
vânster kanal
Fig. 4
Fig. 5
Für den Fall, daß Ihr Steuergerät oder Wie-
dergabeverstärker für RCA-(Cynch-) Stecker
eingerichtet ist, der Plattenspieler jedoch
mit DIN-Stecker versehen — oder umge-
kehrt. — lassen Sie bitte von Ihrem Fach-
händler durch Austausch des kompletten
Tonabnehmerkabels eine Anpassung vorneh-
men.
Tonabnehmerkabel mit DIN-Stecker 1,10 m
lang, Bestell-Nr. 207 303.
Tonabnehmerkabel mit RCA-(Cynch) Stek-
kern 1,10 m lang, Bestell-Nr. 207 301.
Dual Tonabnehmerkabel sind auch platten-
spielerseitig steckbar ausgerüstet,
Wenn Ihr Stereo-Verstärker oder Steuergerät
keinen unmittelbaren Eingang für Magnet-
Tonabnehmersysteme aufweist, ist ein Ent-
zerrer-Vorverstärker erforderlich. Wir emp-
fehlen in diesem Fall den Dual TVV 47, der
mit steckbaren Anschlüssen ausgerüstet ist
und in der Plattenspieler-Konsole Platz fin-
det,
Quadrofone Wiedergabe von
CD 4-Schallplatten
Für die Original-Wiedergabe von CD 4-Schall-
platten ist dieser Plattenspieler durch die
niederkapazitive Tonabnehmer-Verdrahtung
bereits vorbereitet.
Für die Vierkanal-Wiedergabe von CD 4-
Schallplatten in Verbindung mit einem CD
4-Demodulator wird noch ein Spezial-Ton-
abnehmersystem erforderlich, dessen Über-
tragungsbereich bis mindestens 45 kHz reichen
sollte, Einzelheiten erfahren Sie beim Fach-
handel oder durch unsere Druckschrift W 218.
Spezial-CD 4-Tonabnehmersysteme sind, im
Gegensatz zu CD 4-Schaliplatten, für die
Wiedergabe von Stereo-Schallplatten nicht
immer günstig. Es wird daher empfohlen,
Stereo-Schallplatten nach wie vor mit einem
Stereo-Tonabnehmersystem zu spielen.
Betrieb als Plattenspieler
Setzen Sie bitte die Mitlaufachse (3), bei
17 cm-Schallplatten erforderlichenfalls noch
das Zentrierstück (18) ein und legen Sie die
gewünschte Schallplatte auf den Plattenteller.
For the eventuality that your receiver or
reproduction amplifier is equipped with RCA
(Cynch) plugs but the turntable is fitted
with DIN plug — or vice versa — please ask
your dealer to remedy this by changing the
complete audio cable.
Audio cable with DIN plug 1.10 m long,
Cat. No. 207 303.
Audio cable with RCA cynch plugs, 1.10 m,
Cat. No. 207 301.
Dual audio cables are also equipped for plug-
in connection on the turntable side.
If your stereo amplifier or tuner has no
direct input for magnetic pick-ups, a deac-
centuator preamplifier is necessary.
We recommend the equalizer-preamplifier
Dual TVV 47, which has plug-in connections
and fits into the base of the player unit.
Quadraphonic Reproduction of CD 4
Records
Provision for original reproduction of CD 4
records has already been made on this turn-
table by virtue of the low-capacitance audio
cable wiring.
For four-channel reproduction of CD 4 re-
cords in combination with a CD 4 demodula-
tor a special pick-up cartridge will still be
necessary; its frequency range should extend
to 45 kHz. For further details contact your
dealer or refer to our publication W 218.
Special CD 4 pick-up cartridge are, in con-
trast to CD 4 records, not always favorable
for reproduction of stereo records. We there-
fore recommend to play stereo records as be-
fore with a stereo pick-up cartridge.
Single play operation
Insert the short, single-play spindle (3) and,
for 45 rpm records, the centerhole adapter
(18), then place the desired record on the
platter.

Fig. 6
Fig. 7
Wählen Sie bitte die Plattenteller-Drehzahl
33 1/3 oder 45 U/min, entriegeln Sie den
Tonarm (Fig. 7) und klappen Sie den Nadel-
schutz nach oben
1. Automatischer Start
(Nur für 30 cm-Schallplatten mit 33 1/3
U/min oder 17 cm-Schallplatten mit 45
U/min.)
Steuertaste nach ,,start’’ schieben.
Die Tonarmaufsetzautomatik des Gerätes ist
für die heute ausschließlich hergestellten 30
cm- und 17 cm-Schallplatten ausgelegt und
mit der Umschaltung der Plattenteller-Dreh-
zahlen gekoppelt.
Bei der Plattenteller-Drehzahl 33 1/3 U/min
setzt der Tonarm in der Einlaufrille von 30
cm-Langspielplatten auf, bei der Drehzahl
45 U/min analog dazu in der Einlaufrille von
17 cm-(Single-)Schallplatten
Zur automatischen Einleitung der "Start"
Funktion ist die Steuertaste (15) in Richtung
„start” zu drücken. Der Tonarm senkt sich
sehr langsam ab und setzt die Abtastnadel
behutsam in die Einlaufrille der Schallplatte
2. Manuelle Inbetriebnahme
a) Bringen Sie den Steuerhebel des Tonarm-
liftes (12) auf Y
b) Führen Sie den Tonarm von Hand über die
gewiinschte Stelle der Schallplatte.
c) Bringen Sie den Steuerhebel durch leichtes
Antippen in die Stellung ¥
Anmerkung
Der Tonarmlift ist der Start-Automatik über-
geordnet
Bei Tonarmlift in Stellung X und automa-
tischem Start schwenkt der Tonarm in die
Aufsetzposition. Zum jeweils gewünschten
Zeitpunkt kann das Absenken durch Antip
pen des Steuerhebels erfolgen
3. Schallplatte soll wiederholt werden
Schieben Sie die Steuertaste auf , start"
4. Spielunterbrechung
Bringen Sie den Steuerhebel des Tonarm-
liftes in Position ¥ .
Nach dem Antippen des Steuerhebels und
Wieder-Aufsetzen des Tonarmes werden die
letzten bereits gespielten Takte wiederholt.
Select the platter speed (33 1/3 or 45 rpm),
release the tonearm (Fig. 7) and raise the
stylus guard.
1. Automatic start
(For 30 cm records/33 1/3 rpm or 17 cm
records/45 rpm only)
Move the operating switch to ,,start’’.
The tonearm is automatically set for inde-
xing 12" (30 cm) records and 7” (17 cm)
records. Indexing is interlocked with the
speed selector.
The tonearm will set down in the lead-in
groove of 12” (30 cm) record when switched
to 33 1/3 rpm, and in the lead-in groove of a
(17 cm) record when set to 45 rpm. To initia-
te "start" function, press the switch (15)
all the way to position „start. The tonearm
lowers very slowly and sets stylus gently in
the lead-in groove of the record.
2. Manual start
a) Move cue control lever (12) to position X
b) Move tonearm by hand over the desired
point of the record.
c) Move control lever to position Z.
Attention!
With the cue control lever in position ¥ and
automatic start. The tonearm moves in set-
down position. By moving the control lever,
the tonearm will descend to any desired
place on the record
3. To replay record from beginning
Move switch to „start.
4. Interruption of play
Move cue control lever to position V. The
tonearm will lift and remain over the rota
ting record. Move the lever to Z and the
tonearm will set down. The grooves last
played will be repeated.
5. Shut-off
Move switch to position ,,stop’’.
The tonearm will return to its rest position,
and the unit will switch off automatically.

Fig. 8
Fig. 9
5. Ausschalten
Schieben Sie die Steuertaste auf ,,stop’’. Der
Tonarm geht auf die Stütze zurück. Das Ge-
rät schaltet sich aus,
Bemerkung: Zum Abspielen von Schallplatten
mit abweichenden Durchmessern, z.B. älteren
25 cm-Schallplatten, ist das Gerät manuell zu
bedienen (siehe Abschnitt „‚2. Manuelle In-
betriebnahme”)
Nach dem Spielen der Schallplatte, unab-
hängig davon, ob der Tonarm von Hand auf
die Schallplatte gesetzt oder das Gerät auto-
matisch gestartet wurde, erfolgt die Rück-
führung des Tonarmes und das Abschalten
automatisch. Es empfiehlt sich, nach Be-
endigung des Spieles, den Tonarm wieder zu
verriegeln und den Nadelschutz herunterzu-
klappen.
Betrieb als Plattenwechsler
(Nur für 30 cm-Schallplatten mit 33 1/3
U/min oder 17 cm-Schallplatten mit 45 U/
min).
Setzen Sie die Wechselachse (17) oder die
Abwurfsäule* (19) so ein, daß der Stift in
den Ausschnitt des Lagerrohres kommt. Ver-
riegeln Sie die Wechselachse oder die Ab-
wurfsäule* dann durch Rechtsdrehen bei
gleichzeitigem Druck nach unten.
Legen Sie entweder 17 cm-Schallplatten
45 U/min oder 30 cm-Schallplatten 33 1/3
U/min (max. sechs Stück) auf die Wechsel-
achse oder Abwurfsäule.
Durch Drehen der Steuertaste nach „start
wird der Abwurf der ersten Schallplatte und
das Aufsetzen des Tonarmes in die Einlauf-
rille eingeleitet. Wollen Sie während des
Spiels die nächste Platte wählen, drehen Sie
die Steuertaste erneut auf „start”.
Bemerkung: Bereits gespielte Schallplatten
können Sie nach Belieben auf die Wechsel-
achse zurückheben, oder ganz herunterneh-
men. Die Wechselachse braucht dabei nicht
entfernt zu werden.
* Die Abwurfsäule AS 12 ist als Sonderzu-
behör im Fachhandel erhältlich
Automatisches Dauerspiel
Wechselachse im Lagerrohr verriegeln und
nach dem Auflegen der Schallplatte das Zen-
trierstück (18) auf die Wechselachse stecken
Note: For playing records which deviate
from normal record sizes, such as 25 cm-
records, the tonearm must be set down by
hand (see Section „2. Manual Start’).
After the record has been played, shut-off
and tonearm return is automatic irrespec-
tive of having started the unit manually or
automatically. The tonearm should then be
locked and the stylus tip protector moved
down again
Automatic record change
(For 30 cm records/33 1/3 rpm or 17 cm
records/45 rpm only).
Insert either the conventional changer (long)
spindle (17) or the special one for large-hole
(19), 45 rpm records*, so that the pin slips
into the corresponding slot in the shaft.
Lock the spindle in place by pressing down
on it and turning it to the right, until it
stops.
Load up to six records of either 17 cm
45 rpm or 30 cm 33 1/3 rpm, on the spindle
or column*
Move the operating switch to “start”. This
will cause the first record to drop and the
tonearm to be set down in the run-in groove
Should you want to interrupt any record
and cause the next to drop, move the ope-
rating switch to “‘start’’
Note: Records that have been played can be
lifted back up the spindle for repeat plays,
or removed altogether. There is no need to
remove the spindle in either case.
* The 45 rpm record spindle AS 12 is avai-
lable from radio dealers as an accessory.
Continuous automatic play
Once the record has been placed on the plat-
ter, insert the center piece (18) through the
multipleplay spindle. It is recommended to
place a 45 rpm record on top of the center
piece for added weight.

Fig. 10
Fig. 11
Erforderlichenfalls dasZentrierstiick mit einer
17 cm-Schallplatte beschweren. Plattenteller-
Drehzahl (14) einstellen und das Gerät auto-
matisch oder manuell starten. Die Schallplatte
wiederholt sich, bis das Gerät ausgeschaltet
wird.
Technische Hinweise
Tonabnehmersystem
Die folgenden Anweisungen gelten nur für den Fall,
daß Sie ein Tonabnehmersystem einbauen wollen.
Die Montage sollte zweckmäßigerweise von
Ihrem Fachhändler vorgenommen werden,
ausgenommen Tonabnehmersysteme mit Dual
Rasthalterung, bei denen sich beim Einsetzen
der richtige geometrische Ort für die Nadel-
spitze automatisch einstellt. Verwenden Sie
den bereits am Tonarm eingesetzten Tonab-
nehmerkopf (Systemträger) oder lassen Sie
das Tonabnehmersystem auf einen zusätz-
lichen Systemträger (Dual TK 14, Bestell-
Nr. 215 430) montieren. In das Gerät kann
jedes Tonabnehmersystem mit einem Eigen-
gewicht von 2 - 10 Gramm (inkl. Befesti-
gungsmaterial) und 1/2 inch. Befestigungs-
maß eingebaut werden.
1. Zur Montage des Tonabnehmersystems
lösen Sie den Systemträger vom Tonarm
indem Sie den Tonarmgriff (4) nach hinten
drücken. Halten Sie dabei den Systemträger
fest, da er nach Öffnen der Verriegelung
herunterfallt
2. Befestigen Sie das Tonabnehmersystem
unter Verwendung des dem Tonabnehmer-
system beigefügten Zubehörs auf dem Sy-
stemträger. Zu beachten ist, daß das Ton-
abnehmersystem am geometrisch richtigen
Ort für die Abtastnadelspitze im Systemträ-
ger montiert wird (Fig. 12)
3. Die Anschlüsse am Systemträger und Ton-
abnehmersystem sind gekennzeichnet (Fig
13). Verbinden Sie die Anschlußlitzen des
Systemträgers mit den entsprechenden und
gleich gekennzeichneten Anschlußstiften des
Tonabnehmersystems.
Set platter speed (14) and start the unit on
automatic or manual.
The record will then play continuously
without interruption.
Technical notes
Cartridges
The following instructions are applicable only if
you want to install a cartridge of your own
choice.
Cartridges for your unit should be installed
by your Dual dealer with the exception of
cartridges equipped with Dual mounting
supports, where the correct geometric posi-
tion for the stylus is automatically set. Use
the cartridge holder already mounted on the
tonearm, or have the cartridge mounted on
an additional cartridge holder (Dual TK 14
Catalogue No. 215 430). This model will
accept any cartridge weighing from two to
ten grams (including mounting hardware)
and having 1/2” spaced mounting holes.
1. To mount the cartridge, detach the car-
tridge holder from the tonearm by pres-
sing the tonearm handle backward (4), while
holding the cartridge holder with your hand
to prevent its falling down when the lock is
released,
2. Using the hardware provided, mount the
cartridge on the cartridge holder. Use the
gauge to make sure that the cartridge is
mounted in the geometrically proper place
in the cartridge holder (Fig. 12) as far as the
stylus is concerned.
3. The connection inputs on the cartridge
holder and on the cartridge are color coded
(Fig. 13). Connect the leads of the cartridge
holder to the correspondingly coded con-
nection pins of the cartridge.

ÜU
Fig. 13
Fig. 14
Fig. 12
4. Der Systemtrâger wird von unten an den
Tonkopf angelegt und durch Verschwenken
des Tonarmgriffes wieder mit dem Tonarm
verriegelt.
Bitte prüfen Sie nach erfolgter Montage eines
Tonabnehmersystems auch die Höhenstel-
lung der Abtastnadel bei Tonarmlift in
Stellung Y sowie das Aufsetzen der Nadel in
die Einlaufrille der Schallplatte. Siehe Ab-
schnitte ,,Tonarmlift’’, Seite 24 und "'Justie-
rung des Tonarmaufsetzpunktes” auf Seite
30.
Abtastnadel
Die Abtastnadel ist durch den Abspielvorgang
natürlichem Verschleiß ausgesetzt. Wir emp-
fehlen daher eine gelegentliche Überprüfung,
die sich bei Diamant-Abtastnadeln erstmalig
nach ca. 300 Spielstunden empfiehlt. Ihr
Fachhändler wird dies gern kostenlos für Sie
tun. Abgenutzte oder beschädigte (abgesplit-
terte) Abtastnadeln meißeln die Modulation
aus den Schallrillen und zerstören die Schall-
platten. Verwenden Sie bei Ersatzbedarf nur
die in den technischen Daten des Tonabneh-
mersystems empfohlene Nadeltype. Nachge-
ahmte Abtastnadeln verursachen hörbare Qua-
litätsverluste und erhöhte Schallplatten-Ab-
nutzung
Denken Sie bitte daran, daß der Nadelträger
mit dem Abtast-Diamanten aus physikali-
schen Gründen sehr grazil und deshalb zwangs-
läufig empfindlich gegen Stoß, Schlag oder
unkontrollierte Berührung sein muß. Nehmen
Sie zur Prüfung der Abtastnadel den kom-
pletten Tonabnehmerkopf (das Abnehmen
vom Tonarm ist vorstehend beschrieben)
zum Fachhändler.
Ausbalancieren des Tonarmes
Der Tonarm wird durch Verschieben des
Balancegewichtes mit Dorn zunächst an-
nähernd und durch Drehen des Balancege-
wichtes (10) exakt ausbalanciert.
1. Auflagekraftskala (9) und Antiskating-
skala (11) auf “0” stellen,
2. Tonarm entriegeln und von der Tonarm-
stütze abnehmen.
3. Wenn der Tonarm sich nicht von selbst
horizontal einpendelt, Feststellschraube (F)
4. Install the cartridge holder underneath the
tonearm head and lock it again to the tone-
arm by swinging the tonearm lift forward.
After completing the installation of the cart-
ridge, check the height of the stylus with the
cue control in position ¥ . Also check the
set-down position of the stylus in the lead-in
groove of the record. See ,,Tonearm lift” on
page 24 and „Adjustment of the Tonearm
Set Down Point” on page 30.
Stylus
In normal use, every stylus is subject to wear
and tear. We recommend that it be inspected
occasionally, but certainly after approxi-
mately 300 playing hours in case of diamond
styli. Your Dual dealer will do this without
charge. Worn or damaged (chipped) styli will
grind the modulation out of record grooves
and damage the records. In case of replace-
ment, obtain only the stylus type recom-
mended in the Technical Data for the cart-
ridge. Imitations cause noticeable loss in
sound quality and rapid record wear.
Please keep in mind that the stylus holder
with the diamond tip is necessarily quite
delicate in order to provide quality perform-
ance. It is, therefore, extremely sensitive to
harsh handling, accidental touch, blows, etc
Take the cartridge in the holder to your Dual
dealer for inspection of the stylus. (Removal
of cartridge holder is described above.)
Balancing the Tonearm
Shifting the counterbalance (10) on its shaft
balances the tonearm coarsely; turning the
counterbalance, balances the tonearm finely.
1, Set stylus pressure dial (9) and anti-skating
dial (11) to “0” (zero)
2.
Unlock
the
tonearm
and
move
it
over
the
tonearm
rest.

Fig. 15
Fig. 16
lösen und das Balancegewicht mit dem Dorn
so lange verschieben, bis sich eine ungefähre
Balance ergibt. Der Dorn des Balancegewich-
tes ist dann durch Anziehen der Feststell-
schraube zu arretieren.
4. Die exakte Balance des Tonarmes durch
Drehen des Balancegewichtes herstellen.
Der Tonarm ist ausbalanciert, wenn Kante
"A" des Tonarmkopfprofils und Kante “B”
der Tonarmstütze auf gleicher Höhe sind
(Fig. 15), oder wenn der Tonarm sich nach
Antippen in vertikaler Richtung wieder von
selbst in die horizontale Lage einpendelt.
Beim Ausbalancieren des Tonarmes muß
dieser von der Kinematik entkoppelt sein.
Tonarmlift in Stellung ¥ bringen und even-
tuell Plattenteller von Hand im Uhrzeiger-
sinn (einige Umdrehungen) drehen.
Eine präzise Tonarmbalance ist vor allem
bei Tonabnehmersystemen mit kleiner Auf-
lagekraft wichtig. Der Tonarm ist nur einmal
auszubalancieren. Es empfiehlt sich jedoch,
die Tonarmbalance von Zeit zu Zeit zu über-
prüfen.
Einstellen der Auflagekraft
Jedes Tonabnehmersystem erfordert eine
bestimmte Auflagekraft, bei der optimale
Wiedergabe erzielt wird. Für das eingebaute
Tonabnehmersystem finden Sie diese Anga-
ben auf dem beiliegenden Datenblatt.
Zu kleine Auflagekraft führt bei Fortestellen
zu Wiedergabeverzerrungen. Ist die Auflage-
kraft dagegen zu groß, so kann sowohl das
Tonabnehmersystem und die Abtastnadel als
auch die Schallplatte beschädigt werden.
Prüfen Sie deshalb vor dem Einstellen der
Auflagekraft die Tonarm-Balance.
Ist der Tonarm ausbalanciert, wird durch
Verdrehen der Auflagekraftskala (9) die für
das Tonabnehmersystem erforderliche Auf-
lagekraft eingestellt. Die Auflagekraft läßt
sich kontinuierlich im Bereich von 0 bis
50 mN (0 - 5 p) einstellen, wobei die Ziffern-
angabe auf der Skala.
1 10mN 2 1p
2 = 20mN * 2p
3 = 30 mN 2 3p
usw. bedeutet.
Das Gerät arbeitet ab 10 mN (1 p) Auflage-
kraft betriebssicher
3. If the tonearm does not come to rest hori-
zontally, loosen setscrew (F) and slide the
counterbalance with its shaft until an ap-
proximate balance has been achieved.
Then secure the shaft of the counterbalance
by tightening the setscrew
4. Now find the exact balance by turning
the counterweight.
The tonearm is exactly balanced when edge
“A" of the tonearm head profile is at preci-
sely the same height as edge B” of the tone-
arm
rest
(Fig.
15),
or
when
the
tonearm,
tapped vertically. returns automatically to a
horizontal position. When balancing the tone-
arm, the automatic mechanism must be di-
sengaged. To be sure of this, place the cue
control in position 2 and turn platter by
hand clockwise a few rotations
Precise tonearm balance is most important
for cartridges with low stylus pressure, Ba-
lancing need be done only once, We recom-
mend, however, that you occasionally inspect
the tonearm.
Setting the stylus pressure
Each cartridge has an optimum stylus pres-
sure. See instructions supplied with your
cartridge.
Too low astylus pressure will cause distortion
in loud passages. If, however, the stylus force
is too high, the stylus and record may both
be damaged.
It is important therefore to check the tone-
arm balance before setting the stylus pres-
sure.
Once the tonearm is balanced, the stylus
pressure is set to the recommended value
for the cartridge by turning the stylus force
scale (9). The stylus pressure can be set to
any value from 0 — 50 mN (0 - 5 g) where
by the figures on the scale are to be interpre-
ted as follows:
1 = 10mN 21g
2 = 20 mN ê
3 = 30 mN
The unit is designed to operate with stylus
pressures from 10 mN (1 g).

24
anti-skating
\K oM Ï]
Fig. 17
Fig. 18

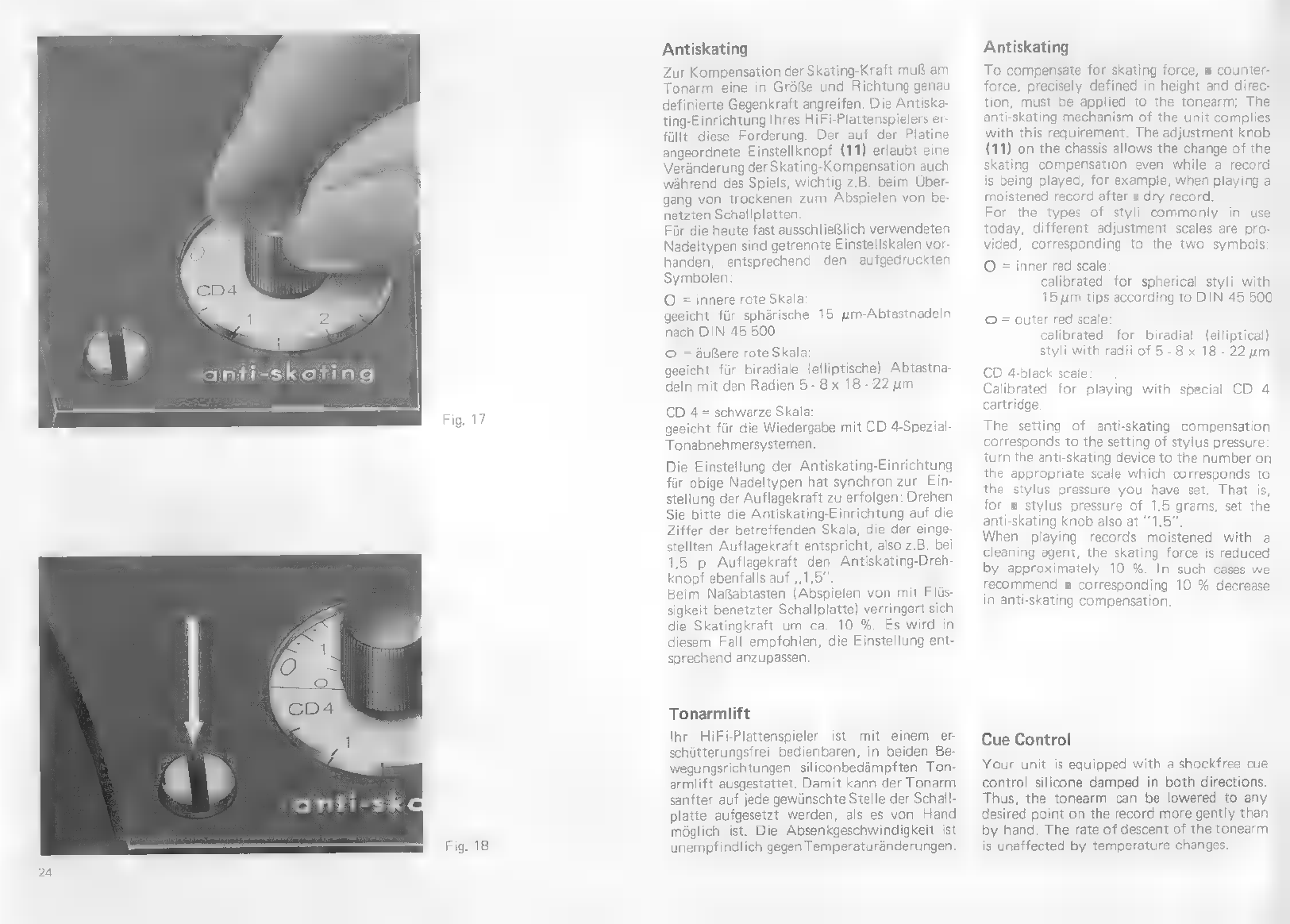

Antiskating
Zur
Kompensation
der
Skating-Kraft
muß
am
Tonarm
eine
in
Größe
und
Richtung
genau
definierte
Gegenkraft
angreifen.
Die
Antiska-
ting-Einrichtung
Ihres
HiFi-Plattenspielers
er
füllt diese Forderung. Der auf der Platine
angeordnete Einstellknopf (11) erlaubt eine
Veränderung der Skating-Kompensation auch
während des Spiels, wichtig z.B. beim Über-
gang von trockenen zum Abspielen von be-
netzten Schallplatten.
Für die heute fast ausschließlich verwendeten
Nadeltypen sind getrennte Einstellskalen vor-
handen,
entsprechend
den
aufgedruckten
Symbolen
O = innere rote Skala:
geeicht für sphärische 15 um-Abtastnadeln
nach DIN 45 500
© = äußere rote Skala:
geeicht
für
biradiale
(elliptische)
Abtastna-
deln mit den Radien 5-8x 18-22 um
CD 4 = schwarze Skala
geeicht für die Wiedergabe mit CD 4-Spezial-
Tonabnehmersystemen.
Die Einstellung der Antiskating-Einrichtung
für obige Nadeltypen hat synchron zur Ein-
stellung der Auflagekraft zu erfolgen: Drehen
Sie bitte die Antiskating-Einrichtung auf die
Ziffer der betreffenden Skala, die der einge-
stellten Auflagekraft entspricht, also z.B. bei
1,5 p Auflagekraft den Antiskating-Dreh-
knopf ebenfalls auf „1,5''.
Beim Naßabtasten (Abspielen von mit Flüs-
sigkeit benetzter Schallplatte) verringert sich
die Skatingkraft um ca. 10 %. Es wird in
diesem Fall empfohlen, die Einstellung ent-
sprechend anzupassen.
Tonarmlift
Ihr HiFi-Plattenspieler ist mit einem er
schütterungsfrei bedienbaren, in beiden Be-
wegungsrichtungen siliconbedämpften Ton-
armlift ausgestattet. Damit kann der Tonarm
sanfter auf jede gewünschte Stelle der Schall-
platte aufgesetzt werden, als es von Hand
möglich ist. Die Absenkgeschwindigkeit ist
unempfindlich gegen Temperaturänderungen.
Antiskating
To compensate for skating force, a counter-
force, precisely defined in height and direc-
tion, must be applied to the tonearm; The
anti-skating mechanism of the unit complies
with this requirement. The adjustment knob
(11) on the chassis allows the change of the
skating compensation even while a record
is being played, for example, when playing a
moistened record after a dry record.
For the types of styli commonly in use
today, different adjustment scales are pro-
vided, corresponding to the two symbols:
O = inner red scale
calibrated for spherical styli with
15 um tips according to DIN 45 500
© = outer red scale:
calibrated for biradial (elliptical)
styli with radii of 5 - 8 x 18 - 22 um
CD 4-black scale
Calibrated for playing with special CD 4
cartridge.
The setting of anti-skating compensation
corresponds to the setting of stylus pressure:
turn the anti-skating device to the number on
the appropriate scale which corresponds to
the stylus pressure you have set. That is,
for a stylus pressure of 1.5 grams, set the
anti-skating knob also at 1.5".
When playing records moistened with a
cleaning agent, the skating force is reduced
by approximately 10 %. In such cases we
recommend a corresponding 10 % decrease
in anti-skating compensation.
Cue Control
Your unit is equipped with a shockfree cue
control silicone damped in both directions.
Thus, the tonearm can be lowered to any
desired point on the record more gently than
by hand. The rate of descent of the tonearm
is unaffected by temperature changes.

Fig. 19
Der Steuerhebel des Tonarmliftes (12) hat
zwei Stellungen:
Y wählen
der Tonarm ist von der Schallplatte
abgehoben
Z spielen
der Tonarm ist auf die Schallplatte
abgesenkt
Das Antippen des Steuerhebels leitet das Ab-
senken ein.
Die Höhe der Abtastnadel über der Schall-
platte bei Tonarmlift in Stellung Y läßt sich
durch Verdrehen der Stellschraube (8) im
Bereich von 0 bis 6 mm variieren.
Der Tonarmlift ist der Start-Automatik über-
geordnet. Bei Tonarmlift in Stellung X und
automatischem Start, durch Drehen der Steu-
ertaste auf ,,start’’, schwenkt der Tonarm in
die Aufsetzposition. Zum gewünschten Zeit-
punkt kann das Absenken durch Antippen
des Steuerhebels erfolgen.
Tonhöhenabstimmung
(pitch control)
Jede der beiden Normdrehzahlen 33 1/3 und
45 U/min kann mit der Tonhöhenabstim-
mung (1) um ca. 6 % (1/2 Ton) verändert
werden. Die Einstellung erfolgt mit dem
Drehknopf „pitch” (1). Tonlage und Tempi
der Wiedergabe lassen sich damit individuell
regeln.
Die eingestellte Drehzahl ist mit der beige-
fügten Stroboskopscheibe kontrollierbar. Da-
zu legen Sie die Stroboskopscheibe auf den
rotierenden Plattenteller. Wird sie aus dem
Wechselstrom-Lichtnetz beleuchtet, so scheint
die kreisringförmige Strichteilung der ge-
wünschten Tourenzahl — trotz Rotation der
Scheibe — still zu stehen, wenn die Drehzahl
des Plattentellers mit der Soll-Drehzahl über-
einstimmt,
Eichen der Tonhöhenabstimmung
Vor der erstmaligen Inbetriebnahme oder
nach einem Transport des Gerätes wird emp-
fohlen, die Einstellung der Tonhöhenab-
stimmung zu überprüfen.
The lever of the cue control (12) has two
positions:
V selecting position, tonearm raised
x playing position, tonearm on record
A light touch on the lever starts the descent
of the tonearm. The height of the stylus tip
over the record in the raised tonearm position
VY can be varied from O to 6 mm by
turning the adjustment screw (8).
Cue control is set over automatic start.
When the cue control is in position Y and
the operating switch turned to "start", the
tonearm moves to the setdown position
over the record. Movement of the lever
lowers the tonearm to any desired point on
the record
Pitch control
Each of the two standard speeds (33 1/3
and
45
rpm)
can
be
varied
about
6
%
(about
a
semitone)
with
the
pitch
control
(1).
Pitch
is varied by using the pitch control knob (1).
This permits adjusting the pitch and tempo of
recorded music.
The speed can be checked with the strobos-
copic disc on the turntable platter. When
the disc is illuminated by a light powered
from alternating household current, the ring
of lines corresponding to the choosen speed
will appear to stand still when the turntable
is rotating at the correct speed.
Calibration of Pitch Control
In setting up your player for the first time
or after it has been shipped, the pitch con-
trol should be adjusted.

28
Fig. 20
Fig. 21
Die Tonhöhenabstimmung ist richtig geeicht
wenn bei exakt eingestellter Plattenteller-
Drehzahl 33 1/3 U/min (Strichmarkierung
der aufgelegten Stroboskopscheibe bleibt
stehen) sich die Markierung am Drehknopf
(1) innerhalb des Nullbereiches der Skala
befindet (Fig. 19)
Eine Nacheichung kann erforderlichenfalls
wie folgt vorgenommen werden:
1. Drehzahl 33 1/3 U/min am Gerät einstel-
len und Tonhöhenabstimm-Drehknopf (1)
in die Mitte des Nullbereiches drehen.
2. Mit passendem Schraubendreher Regulier-
schraube (2) drehen, bis die Strichteilung der
Stroboskopscheibe stehen bleibt. Strichmar-
kierung läuft entgegen dem Uhrzeigersinn,
Eichschraube im Uhrzeigersinn drehen
Strichmarkierung läuft im Uhrzeigersinn,
Eichschraube entgegen dem Uhrzeigersinn
drehen
Netzfrequenz 50 oder 60 Hz
Die Umrüstung auf eine andere Netzfrequenz
erfolgt durch Austausch der Antriebsrolle.
Hierfür ist der Plattenteller abzunehmen.
Die Antriebsrolle läßt sich nach Lösen der
Schraube von der Motorwelle abziehen.
Achtung! Antriebsrolle sorgfältig behandeln!
Verbogene Antriebsrolle verursacht Rumpel-
geräusche.
Bestell-Nummern für Antriebsrollen:
50 Hz: Art.-Nr. 232 898
60 Hz: Art.-Nr. 232 899
‚Abnehmen des Plattentellers
Der Plattenteller wird durch einen Feder-
ring gesichert, der in einer Nut am Platten-
teller-Lagerrohr sitzt. Zum Abnehmen des
Plattentellers kann die Plattentellersicherung
unter Zuhilfenahme eines Schraubenziehers
entfernt werden.
Wichtig!
Bitte achten Sie darauf, daß beim Abnehmen
und Aufsetzen des Plattentellers, zur Verhin-
derung von Schlupf (Tonhöhenschwankun-
Pitch control is correctly calibrated when
with the platter speed set to exactly 33 1/2
rpm (lines on stroboscope disc appear to
stand still) the marking on knob (1) is
within the zero range of the scale (fig. 19).
Recalibration can if necessary be carried
out as follows:
1. Set the speed control at 33 1/3 and the
pitch control knob (1) to the middle of the
zero area.
2. Using a screw driver turn adjustment
screw (2) until the stroboscope disc mar-
kings remain stationary. If the markings run
counterclockwise turn adjustment screw
clockwise. If the markings run clockwise
turn adjustment screw counterclockwise.
50 or 60 Hz line frequency
Conversion to a different power line fre-
quency is accomplished by changing the
motor drive pulley and resetting the stro-
boscope. To do this, the platter must be
removed.
The motor pulley can be pulled off after
loosening its setscrew.
Caution! Handle the pulley carefully. A da-
maged pulley causes rumble.
Part numbers for motor pulleys:
50 Hz, Part no. 232 898
60 Hz, Part no. 232 899
Removing the platter
The platter is secured by a C-ring seated in a
notch on the platter shaft. Use a screwdriver
to remove the C-ring, then lift off the platter.
Important: When handling the platter avoid
touching the inner surfaces with your fingers
as skin oils can cause slippage (and resulting
pitch deviation) between the idler wheel and
the driving rim of the platter.

30
Fig. 22
Fig. 23
gen), die Laufflächen des Plattentellers (In-
nenrand), der Antriebsrolle und des Treib-
rades nicht mit den Fingern berührt werden.
Justierung des Tonarmaufsetzpunktes
Beim Betätigen der Steuertaste (15) senkt
sich die Abtastnadel selbsttätig in die Ein-
laufrille der Schallplatte. Setzt z.B. bei einem
nachträglich montierten Tonabnehmersystem
der Abtaststift zu weit innen oder außerhalb
der Schallplatte auf, stellen Sie die Drehtaste
für die Plattenteller-Drehzahl-Einstellung (14)
auf „45"”.
Dadurch wird die sonst verdeckte Justier
schraube (13) sichtbar. Dann legen Sie eine
17 cm-Schallplatte auf und starten das Gerät.
Wenn der Abtaststift zu weit innen auf der
Schallplatte aufsetzt, drehen Sie die Justier:
schraube nach links, setzt die Nadel zu weit
außen auf, entsprechend nach rechts.
Service
Alle Schmierstellen am Plattenspieler sind
ausreichend mit Öl versorgt. Damit wird
unter normalen Bedingungen Ihr Gerät jah-
relang einwandfrei arbeiten. Versuchen Sie
an keiner Stelle selbst nachzuölen. Sollte Ihr
Gerät jemals eine Wartung brauchen, bringen
Sie es bitte entweder zu Ihrem Fachhändler
oder fragen Sie diesen nach der Adresse der
nächsten autorisierten Dual Kundendienst-
werkstatt. Bitte achten Sie darauf, daß nur
Original Dual Ersatzteile verwendet werden.
Sorgen Sie bei einem eventuellen Versand
desGerätes für eine einwandfreie Verpackung
möglichst unter Verwendung der Original
Verpackung.
Elektrische Sicherheit
Das Gerät entspricht den internationalen
Sicherheitsbestimmungen für Rundfunk- und
verwandte Geräte (IEC 65) und ist bei den
jeweiligen nationalen Sicherheitsbehörden
(VDE, SEV, SEMKO, CSA, UL usw.) appro-
biert.
Adjustment of tonearm indexing
When the operating switch is moved to
“start”, the stylus descends automatically and
sets down on the lead-in groove of the record.
If the stylus of another cartridge, installed
later, sets down too far inside or outside the
lead-in groove, adjustment can be made as
follows:
Move the speed selector (14) to "45. This
makes the adjustment screw (13) visible.
Then place a "7" (17 cm) record on the plat-
ter and start your unit. If the stylus tip sets
down too far inside the lead-in grooves, turn
the adjustment screw to the left. If it sets
down too far outside the lead-in grooves turn
it accordingly to the right
Service
All lubrication points are adequately supplied
with oil prior to delivery to the customer.
Under normal conditions, your Dual should
function properly for many years, Do not oil
any part of your Dual yourself. Should your
player ever require service, please take it to
your Dual dealer, or ask him for the address
of the nearest authorized Dual service sta-
tion. Please make sure that only original
Dual replacement parts are used
Should shipping of your Dual become ne-
cessary, make sure that the packing is ade-
quate. Use, if possible, the original packing
material in which you received your unit.
Electrical safety
This player meets international safety stan-
dards for radio and related equipment (IEC
65) and is approved by the various national
safety organizations (VDE, SEV, SEMKO,
CSA, UL, etc.).

32
Technische Daten
Stromart
Wechselstrom 50 oder 60 Hz, umrüstbar
durch Austausch der Antriebsrolle
Netzspannung 110-130 Volt und
220 - 240 Volt, umsreckbar
Antrieb
4-poliger Dual Asynchronmotor mit vertikal
verstellbarem Reibrad
Leistungsaufnahme < 10 Watt
Stromaufnahme
bei 220 V/50 Hz: 64 mA
bei 110 V/60 Hz: 115 mA
Plattenteller
nichtmagnetisch, 1,45 kg oder 1,8 kg schwer,
270 mm @
Plattenteller-Drehzahlen
33 1/3 und 45 U/min
Tonarm-Aufsetzautomatik mit der Drehzahl-
Umschaltung gekoppelt
Tonhöhen-Abstimmung
Regelbereich ca. 1/2 Ton (6 %) auf beide
Plattenteller-Drehzahlen wirkend
Gesamt-Gleichlauffehler (nach DIN 45 507)
< 0,12% mit 1,8 kg Plattenteller
< 0,15% mit 1,45 kg Plattenteller
Störspannungsabstand (nach DIN 45 500)
Rumpel-Fremdspannungsabstand > 38 dB
Rumpel-Geräuschspannungsabst. > 57 dB
Tonarm
verwindungssteifer Alu-Rohrtonarm in
Spitzenlagerung
Tonarm-Lagerreibung
(bezogen auf die Abtastspitze)
vertikal <001p
horizontal < 0,04 p
Auflagekraft von O - 5 p stufenlos einstellbar,
betriebssicher ab 0,5 p Auflagekraft
Tonabnehmerkopf (Systemtrâger)
abnehmbar, geeignet zur Aufnahme aller Ton-
abnehmersysteme mit 1/2 inch-Befestigung
und einem Eigengewicht von 2 - 10 g
(inkl, Befestigungsmaterial)
Tonabnehmersystem
siehe separates Datenblatt
Technical data
Power supply
AC, 50 or 60 cycle
changeable by changing motor pulley
Power supply voltage
110 - 130 V and 220 - 240 V, changeable
Drive
4-pole Dual synchronous motor with vertical-
ly adjustable drive pulley
Power consumption < 10 watts
Current drain
64 mA approx. at 220 V, 50 cycle
115 mA approx. at 110 V, 60 cycle
Platter
non-magnetic, 1.45 kg or 1.8 kg, 270 mm
diameter
Platter speed 33 1/3 and 45 rpm
Automatic tonearm set-down coupled to
speed selection. `
Pitch control variation
adjustment range of approx. 1 semitone (6 %)
at all both platter speeds
Total wow and flutter
(according to DIN 45 500)
< + 0,12 % with 1,8 kgs platter
< + 0,15 % with 1,45 kgs platter
Rumble (according to DIN 45 500)
Unweighted < 38 dB
Weighted < 57 dB
Tonearm
Torsion-resistant tubular aluminium tonearm
in self-adjusting pivot bearing.
Tonearm bearing friction
(related to stylus tip)
vertical < 0.01 gram
horizontal < 0.04 gram
Stylus pressure
from O (zero) to 5 grams infinitely variable,
operable from 0.5 gram stylus pressure up.
Cartridge holder
removable, accepting any cartridges with 1/2"
mounting and a weight from 2 to 10 grams
(including mounting hardware)
Cartridge
see separate data sheet
