DURAVIT Blue Moon User manual

Blue Moon
Montageanleitung Badewanne, Flieseneinbau (Nische, Ecke, Vorwand)
Mounting instructions Tiled bathtub (niche, corner, back-to-wall)
Notice de montage Baignoire, carrelée (niche, coin, contre-cloison)
Montagehandleiding Bad, tegelmontage (nis, hoek, back-to-wall)
Instrucciones de montaje Bañera empotrada con azulejos (entre 3 paredes, esquina, antepared)
Istruzioni di montaggio Vasca da incasso (in nicchia, angolare, da appoggio a parete)
Instruções de montagem Banheira embutida com azulejos (entre 3 paredes, de canto, de parede)
Monteringsvejledning Badekar, fliseindbygning (niche, hjørne, back-to-wall)
Asennusohje Kylpyamme, kaakeleihinasennus (kolo, nurkka, suoraa seinää vasten)
Monteringsanvisning Badekar, innfliset (nisje, hjørne, back-to-wall)
Monteringsanvisning Badkar, inbyggnadsversion med plattor (nisch, hörn, baksida mot vägg)
Paigaldusjuhend Vanni plaaditud paigaldusvariant (nišš, nurk, seina ette paigaldus)
Instrukcja montażu Wanna do zabudowy płytkowej (wnękowa, narożna, przyścienna)
Инструкция по монтажу Ванна, облицованная плиткой (в нише, угловая, у стены)
Montážní návod Vana k zabudování do obkladu (do niky, do rohu, předstěnová verze)
Návod na montáž Vaňa, obloženie obkladačkami (nika, roh, predná stena)
Szerelési útmutató Fürdőkád, beépíthető (fülke, sarok, fal előtt álló változat)
Upute za montažu Kada, postavljanje keramičkih pločica (niša, kut, prednja stjenka)
Instrucţiuni de instalare Cadă, încorporată cu plăci ceramice (nişă, colţ, paravan)
Navodila za montažo Kopalna kad, obložena s ploščicami (niša, vogal, predstena)
Ръководство за монтаж Вградена вана за баня, облицована с плочки
(вградена в ниша, в ъгъл, зад частична стена)
Montāžas instrukcija Vanna, apdare ar flīzēm (niša, stūris, sienas variants)
Montavimo instrukcija Įmontuojama vonia su plytelių apdaila (statyti į nišą, kampą, viena puse prie sienos)
Montaj kılavuzu Banyo küveti, fayanslı montaj (ön panel, köşe, duvara tam dayalı)
安装说明书 浴缸，安装瓷砖（小房间、角落、壁面）
설치 설명서 욕조, 타일 설치(벽감, 코너, 벽면)
設置説明書 バスタブ、タイル埋込型 (3方向壁タイプ、コーナー、壁面)
Leben im Bad
Living bathrooms

Blue Moon
# 700143
# 700169
2BA_M_BlueMoon_Einbau_Fliesen/13.11.2

BA_M_BlueMoon_Einbau_Fliesen/13.11.2 3
Wichtige Hinweise 4
Important information 5
Remarques importantes 6
Belangrijke aanwijzingen 7
Información importante 8
Indicazioni importanti 9
Indicações importantes 10
Vigtige henvisninger 11
Tärkeä ohje 12
Viktig informasjon 13
Viktig information 14
Olulised nõuanded 15
Ważne informacje 16
Важные замечания 17
Důležité pokyny 18
Dôležité upozornenia 19
Fontos tudnivalók 20
Važne napomene 21
Indicaţii importante 22
Pomembni napotki 23
Важни указания 24
Svarīgi norādījumi 25
Svarbūs nurodymai 26
Önemli bilgiler 27
重要说明 28
주의 사항 29
重要注意事項 30
31
Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,
Монтаж, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, Монтаж, Montāža, Montavimas, Montaj, 安装, 설치, 設置, , 32
en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhkojaar

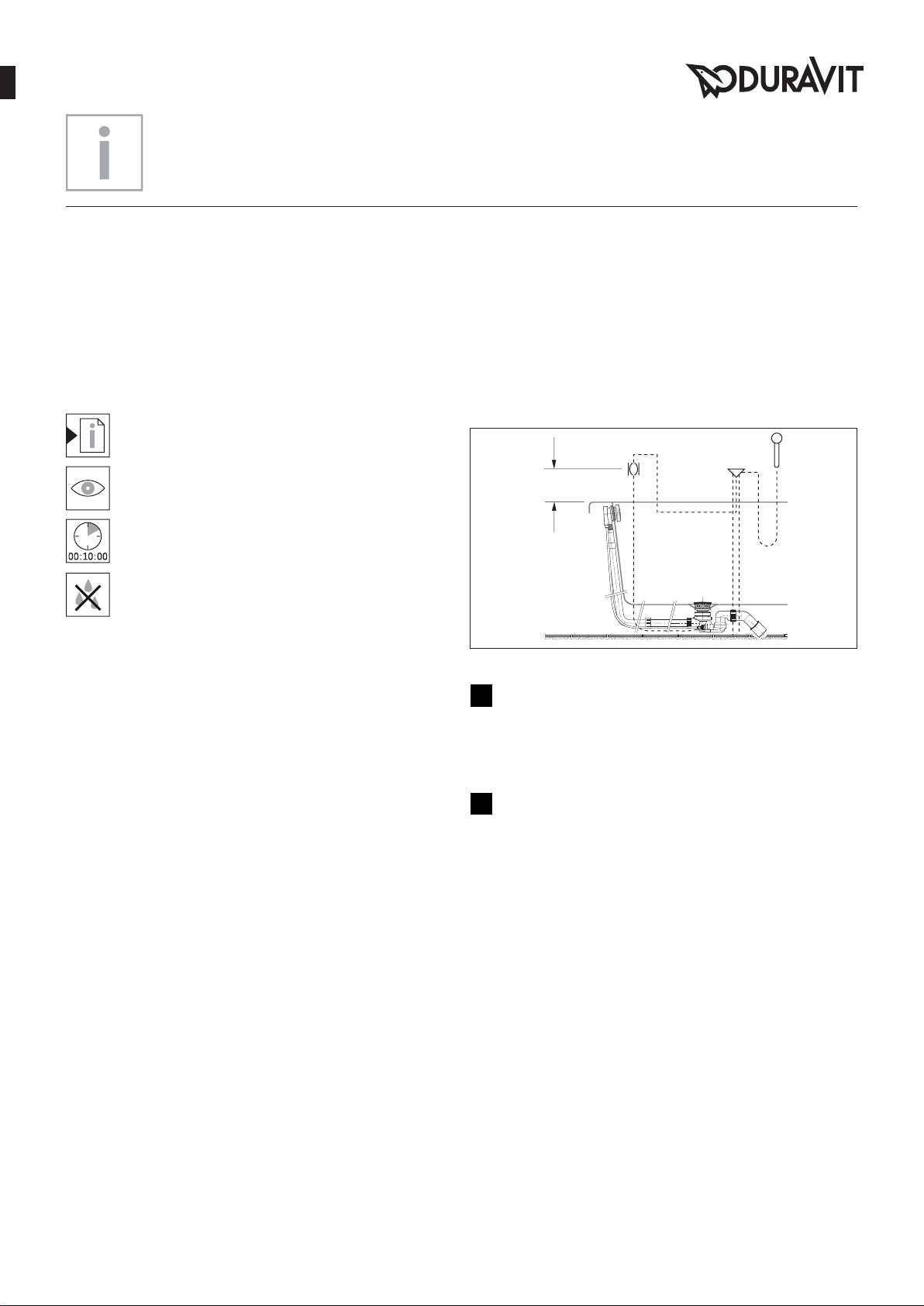

Wichtige Hinweise
Montagehinweise
Vor der Montage Vorinstallationsdatenblätter beachten.
Diese stehen im Internet unter www.duravit.com zum
Download bereit.
HINWEIS!
Bei Wannen mit Bodenzulauf ist bauseits ein
Rohrunterbrecher zwingend erforderlich.
> Einbauschema beachten.
16
Revisionsöffnung vorsehen (Grafik 16)
• Bereich: Ab- und Überlaufgarnitur
• Abmessungen der Revisionsöffnung
für Ablaufgarnitur: min. 20x20cm
17
Revisionsöffnung schließen (Grafik 17)
• gegen Spritzwasser abgedichtet
• nur mit einem Werkzeug zu öffnen
Zur Montageanleitung
Diese Montageanleitung ist Bestandteil der Duravit Bade-
wanne und ist vor der Montage sorgfältig zu lesen.
Erklärung der Signalwörter und Symbole
HINWEIS! Zur Vermeidung von Sachschäden
Verweis auf Montagehinweis in diesem Kapitel
Aufforderung zum Sichten (z.B. auf Kratzer)
Angabe der Zeitdauer (z.B. 10 Minuten)
Aufforderung zum Prüfen auf Dichtigkeit
Zielgruppe und Qualifikation
Die Badewanne darf nur durch ausgebildete
Sanitärinstallateure montiert werden.
HINWEIS! Installationsvorschriften örtlicher
Versorgungsunternehmen sowie länderspezfische
Normen sind uneingeschränkt einzuhalten.
4BA_M_BlueMoon_Einbau_Fliesen/13.11.2
de
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000

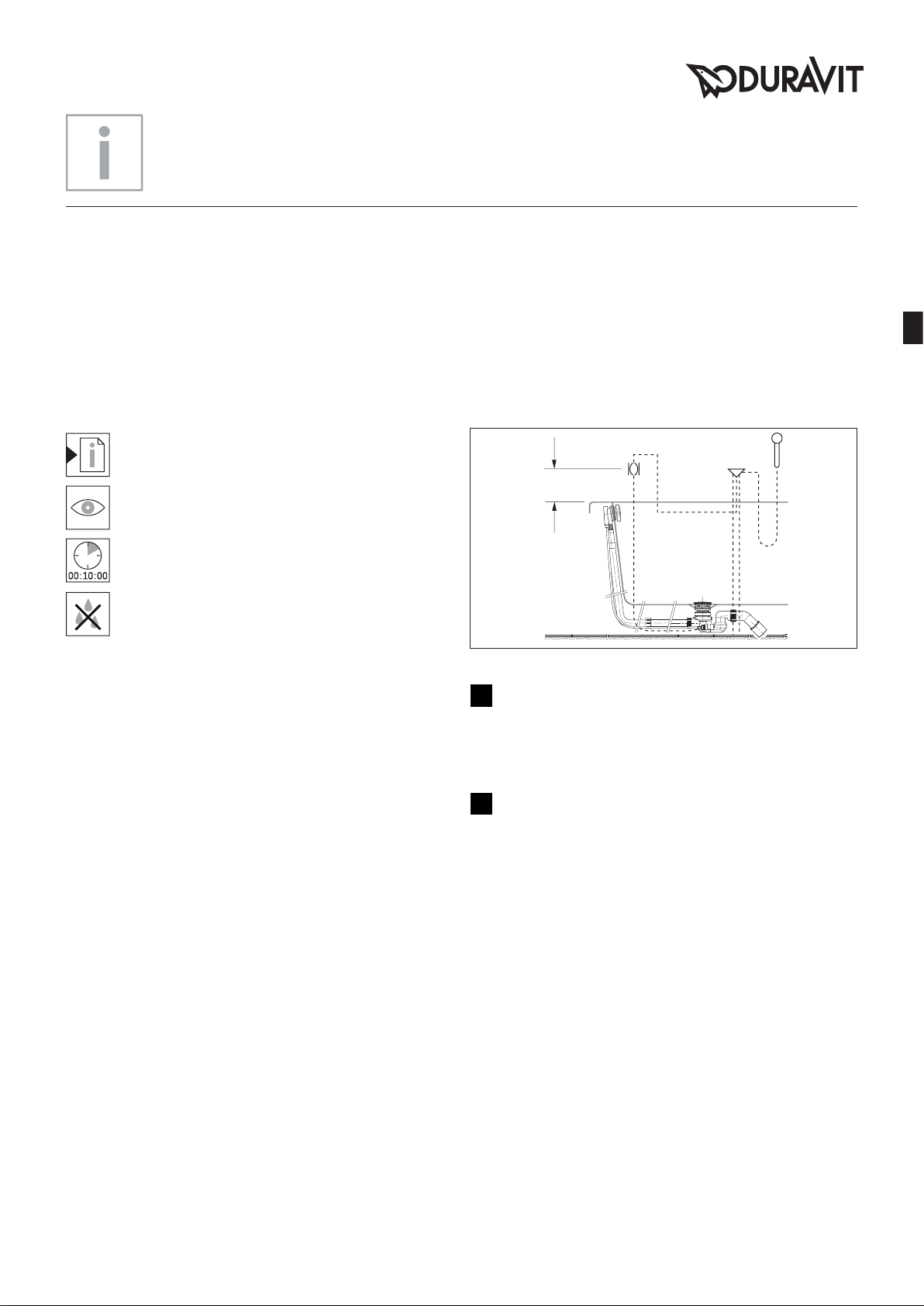

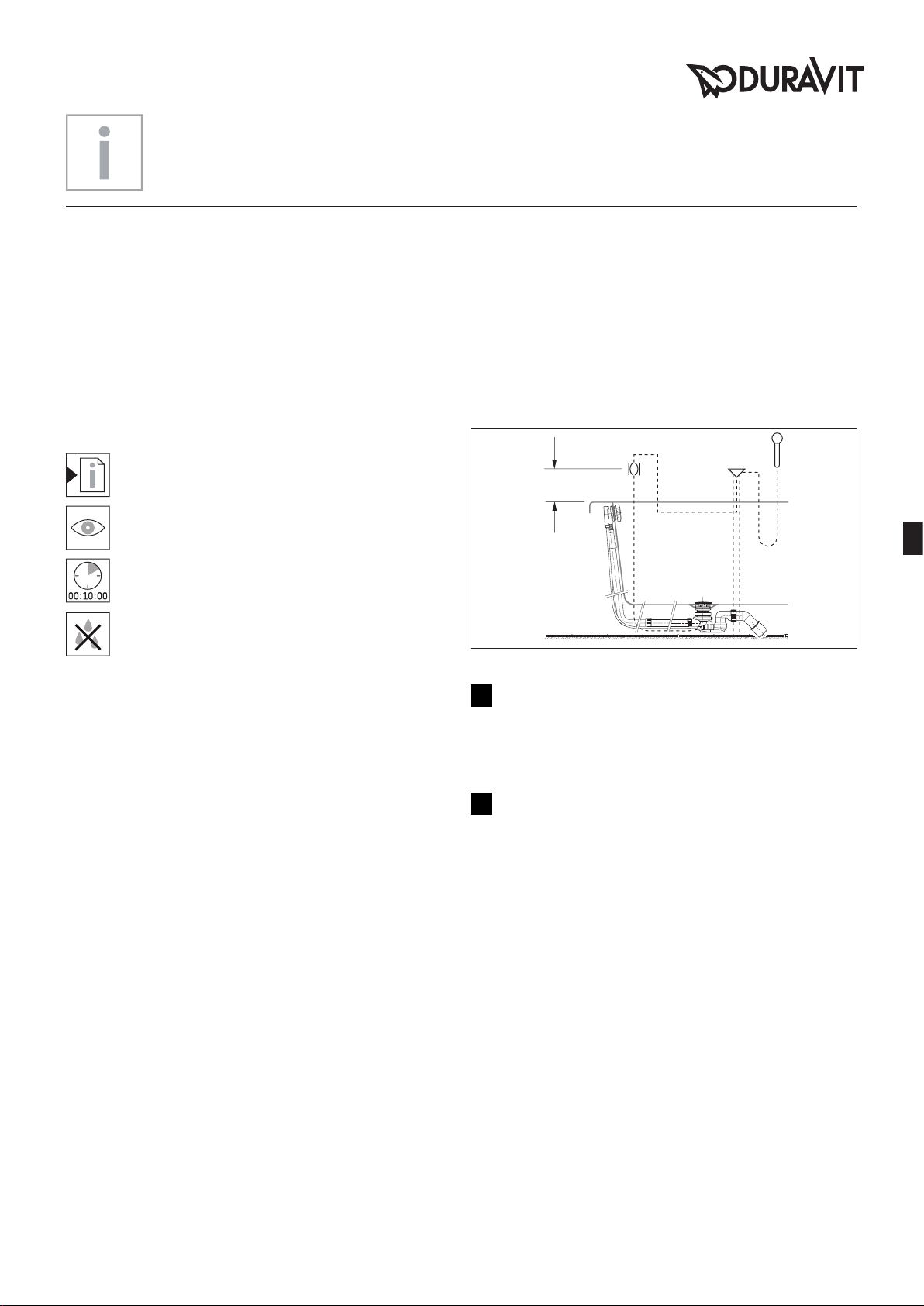

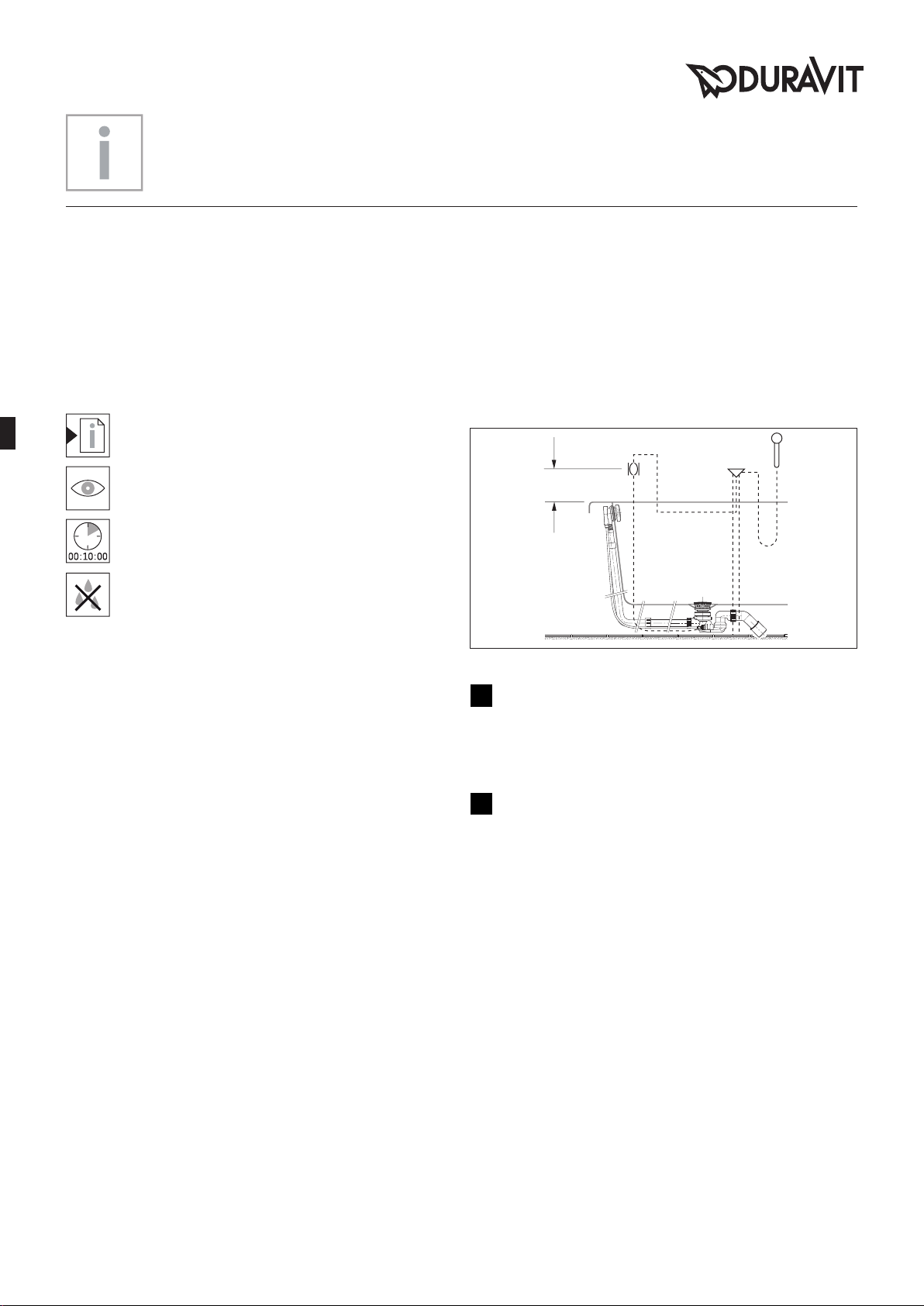

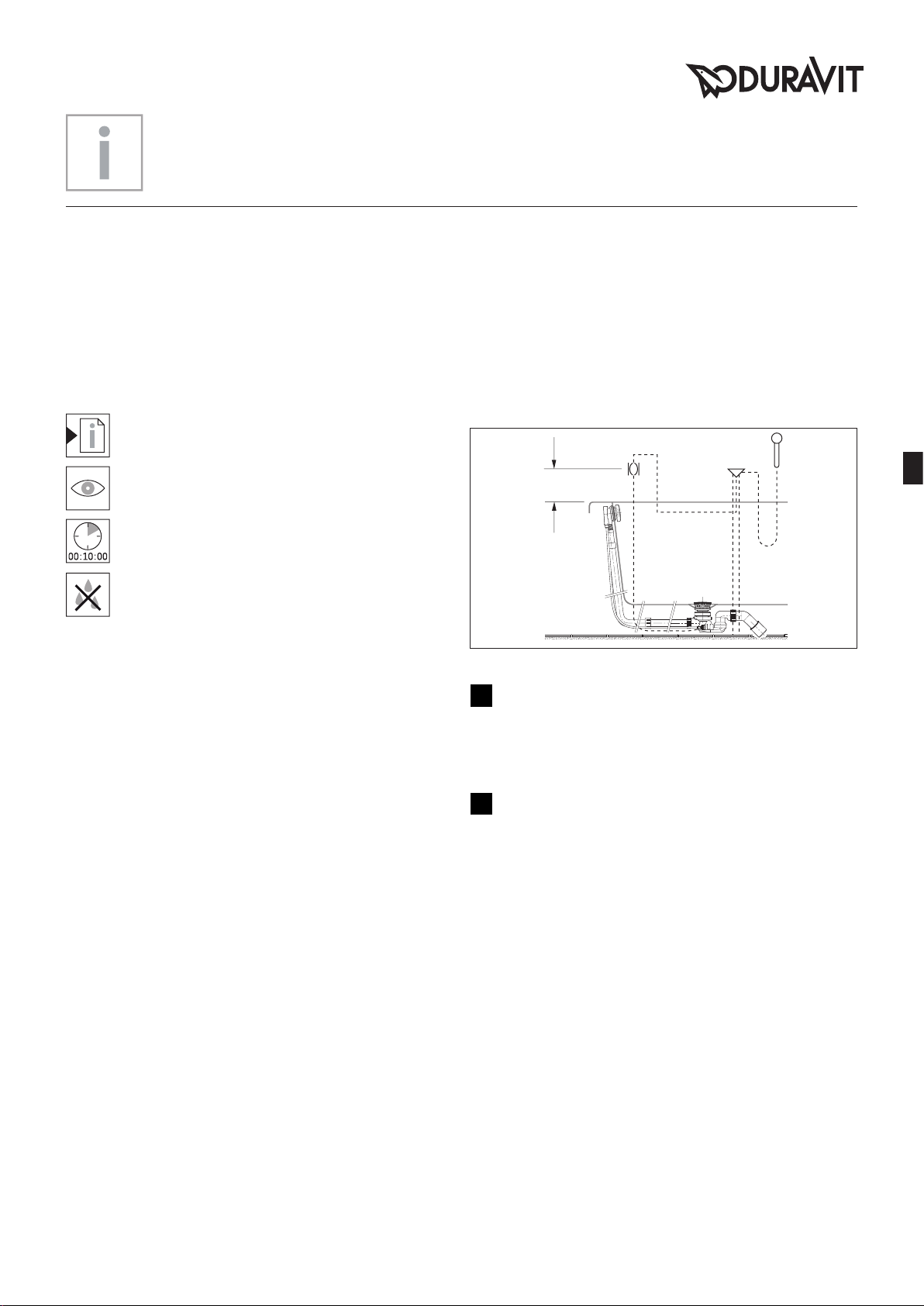

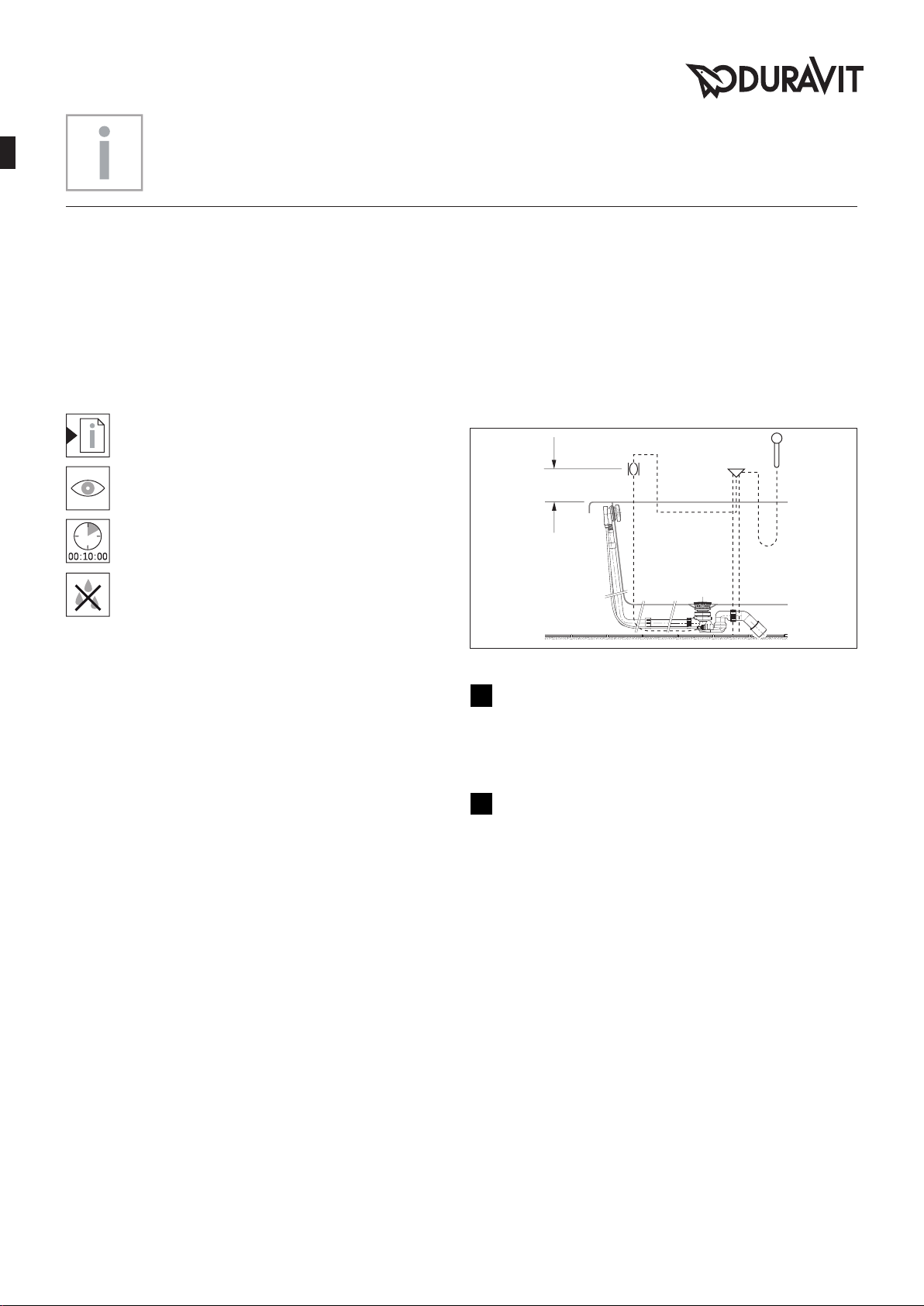

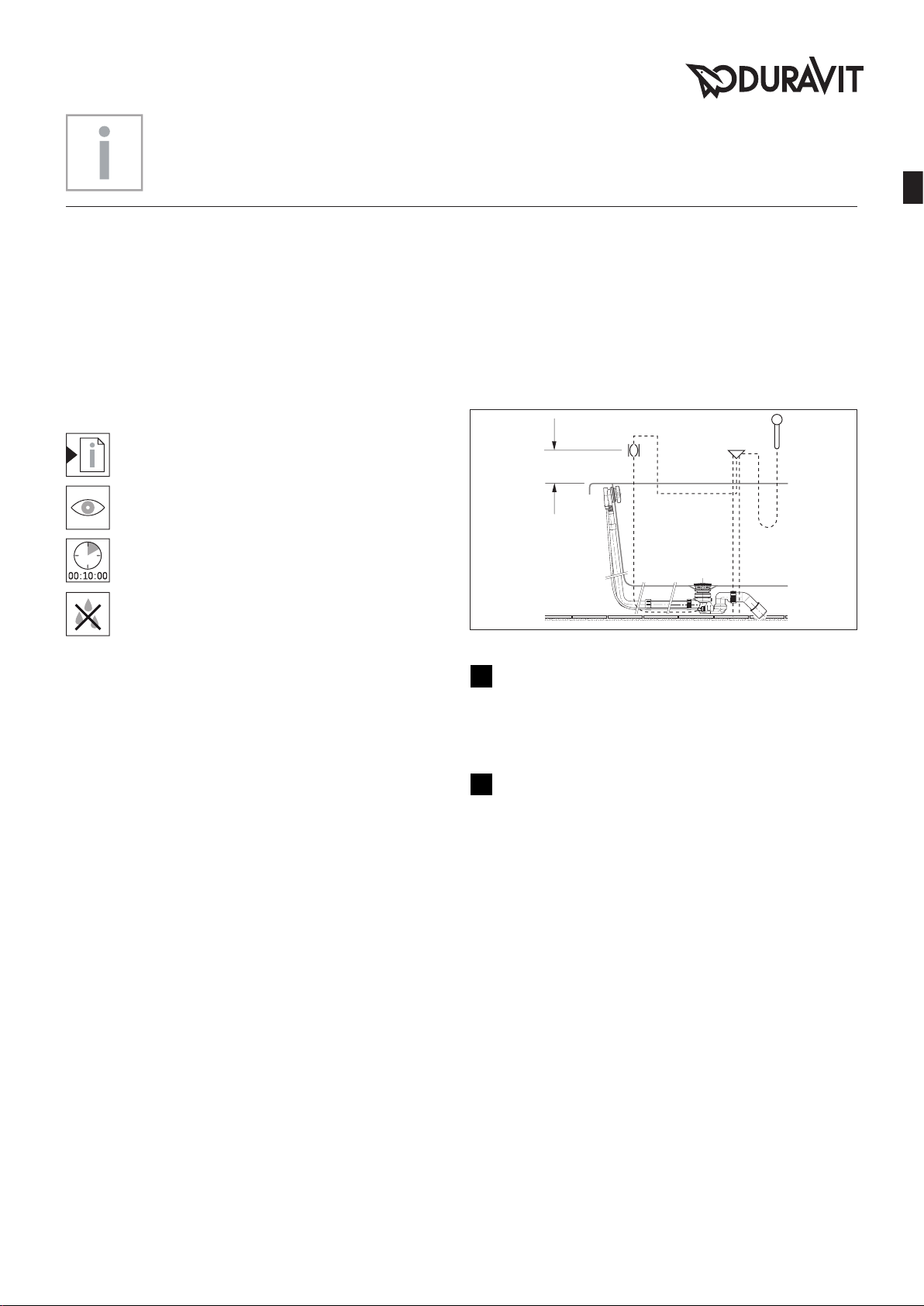

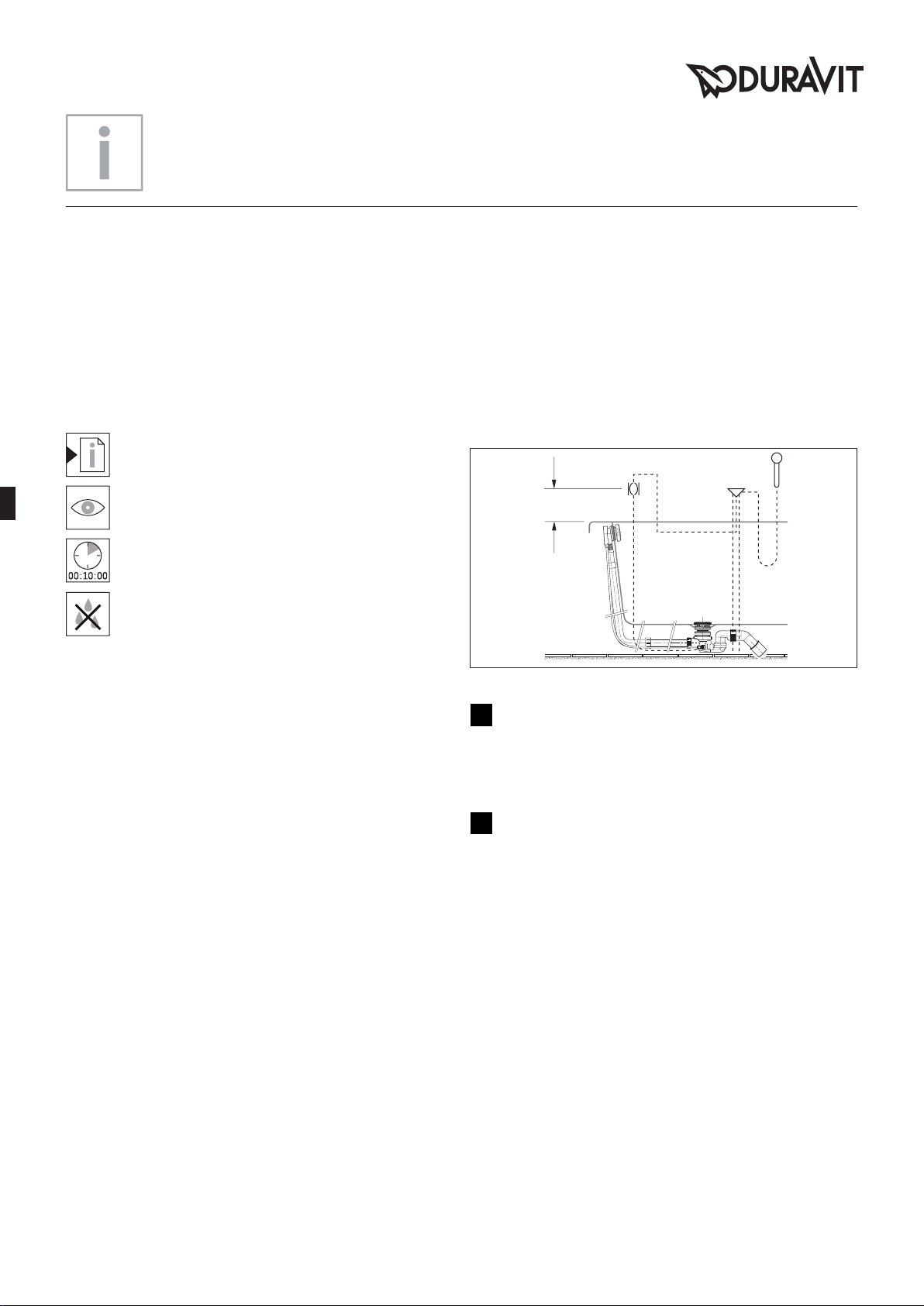

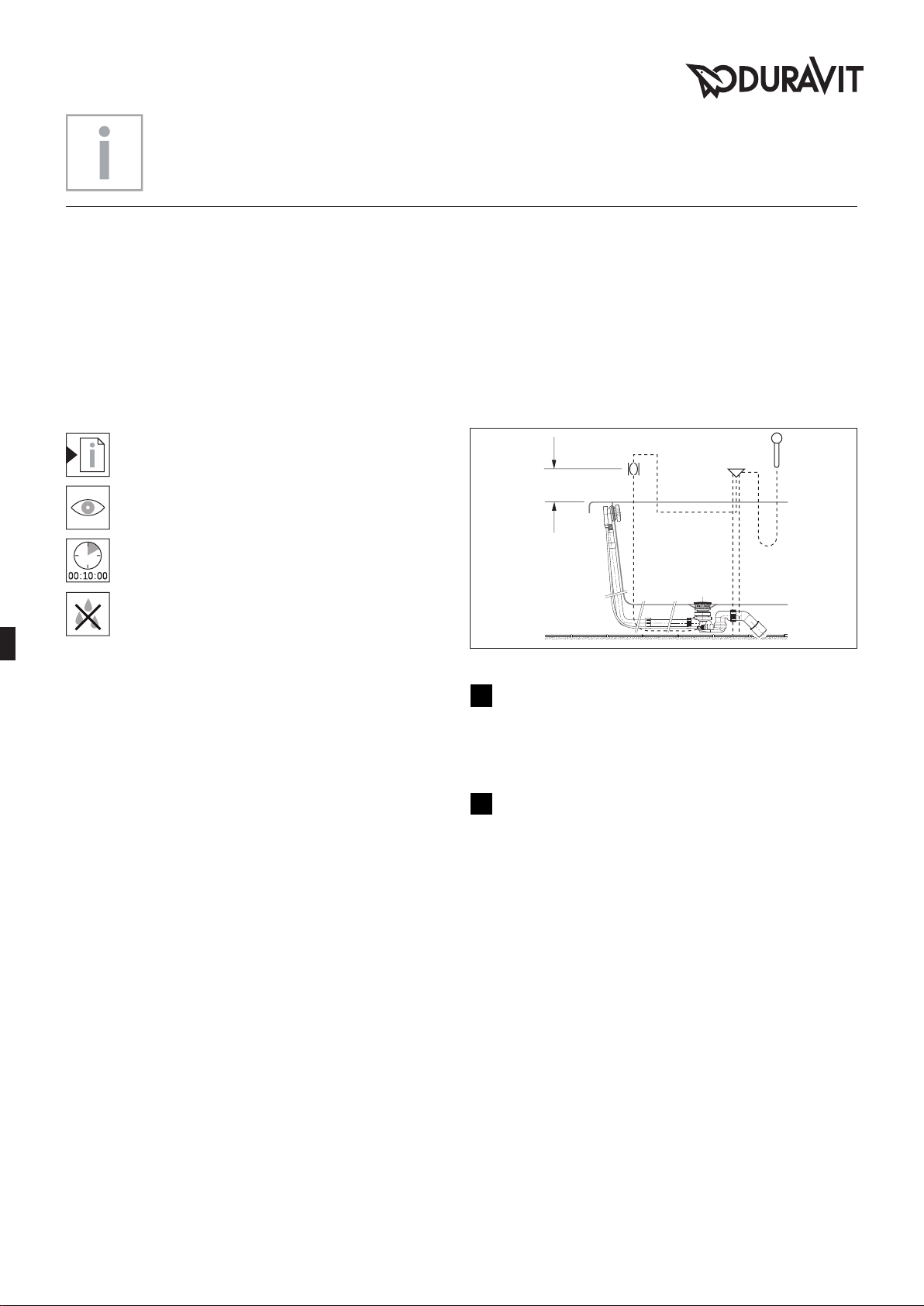

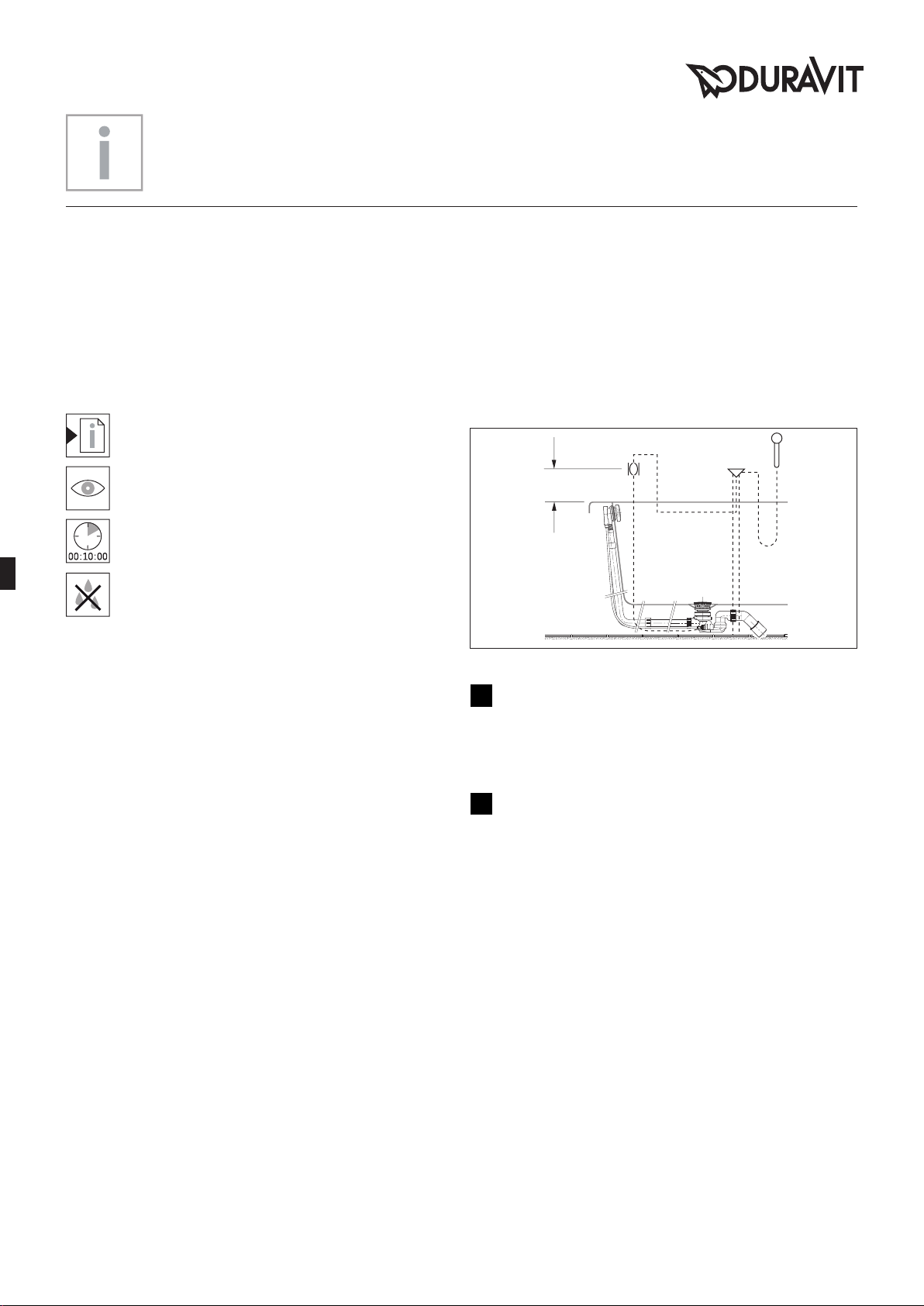

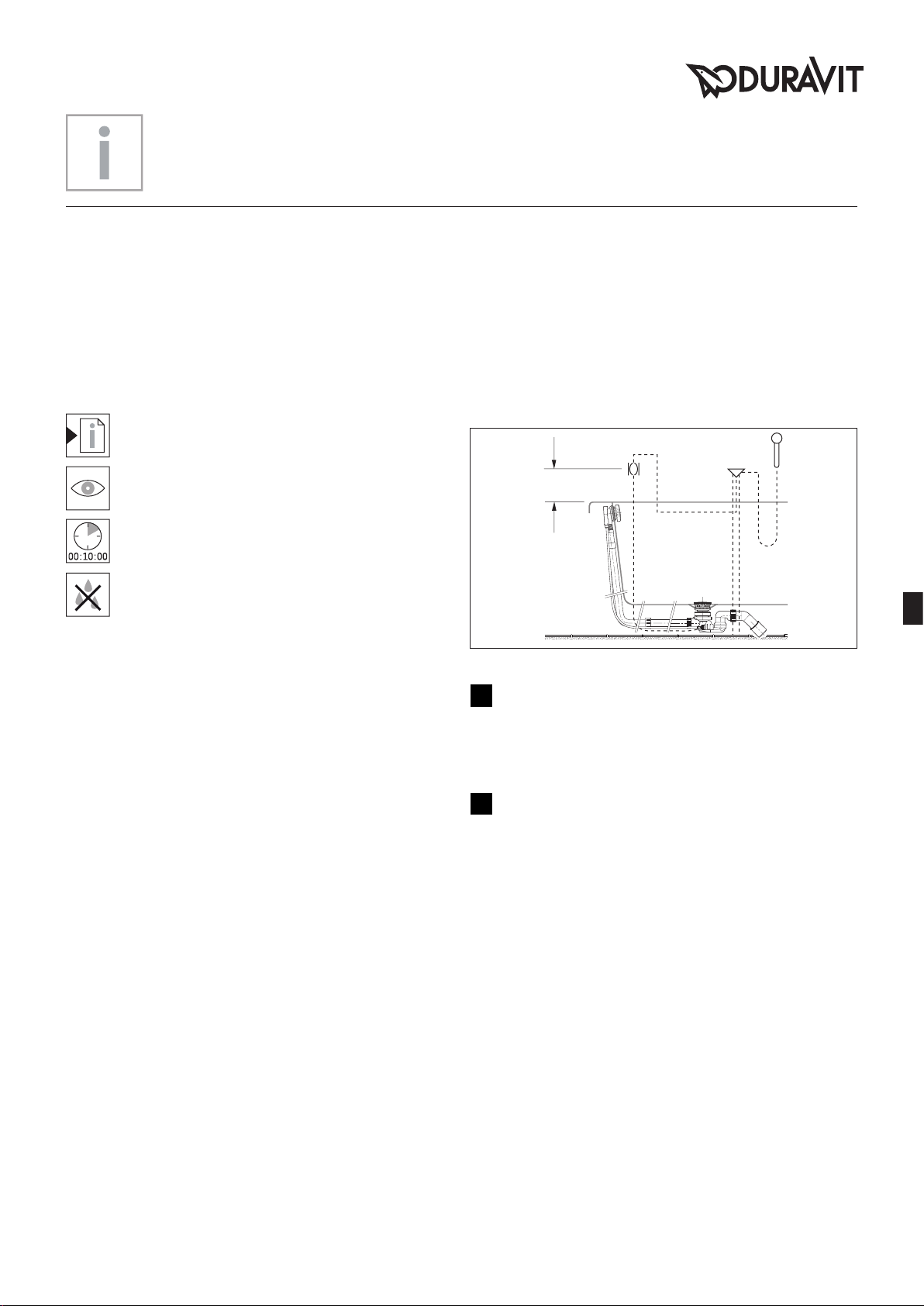

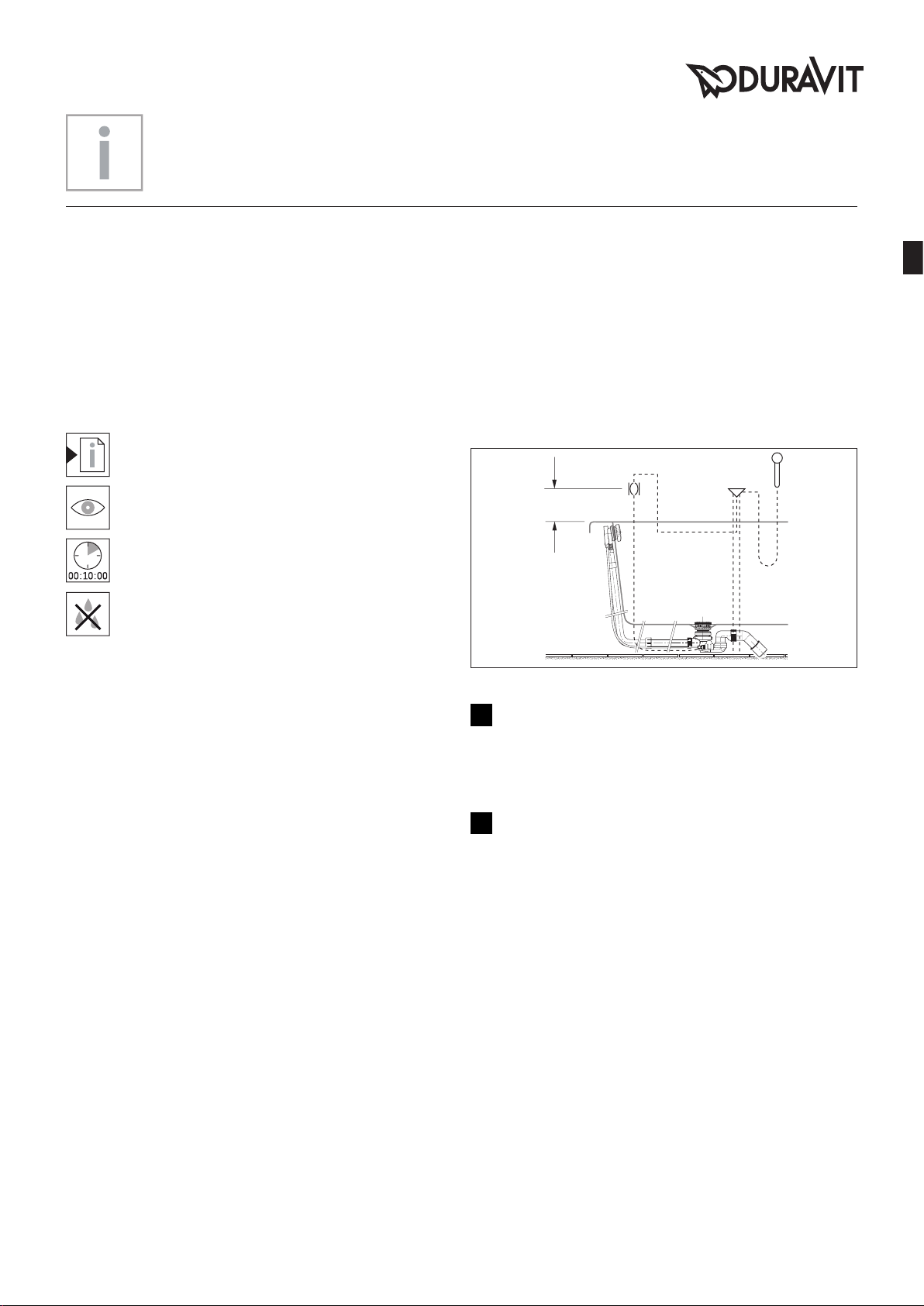

Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

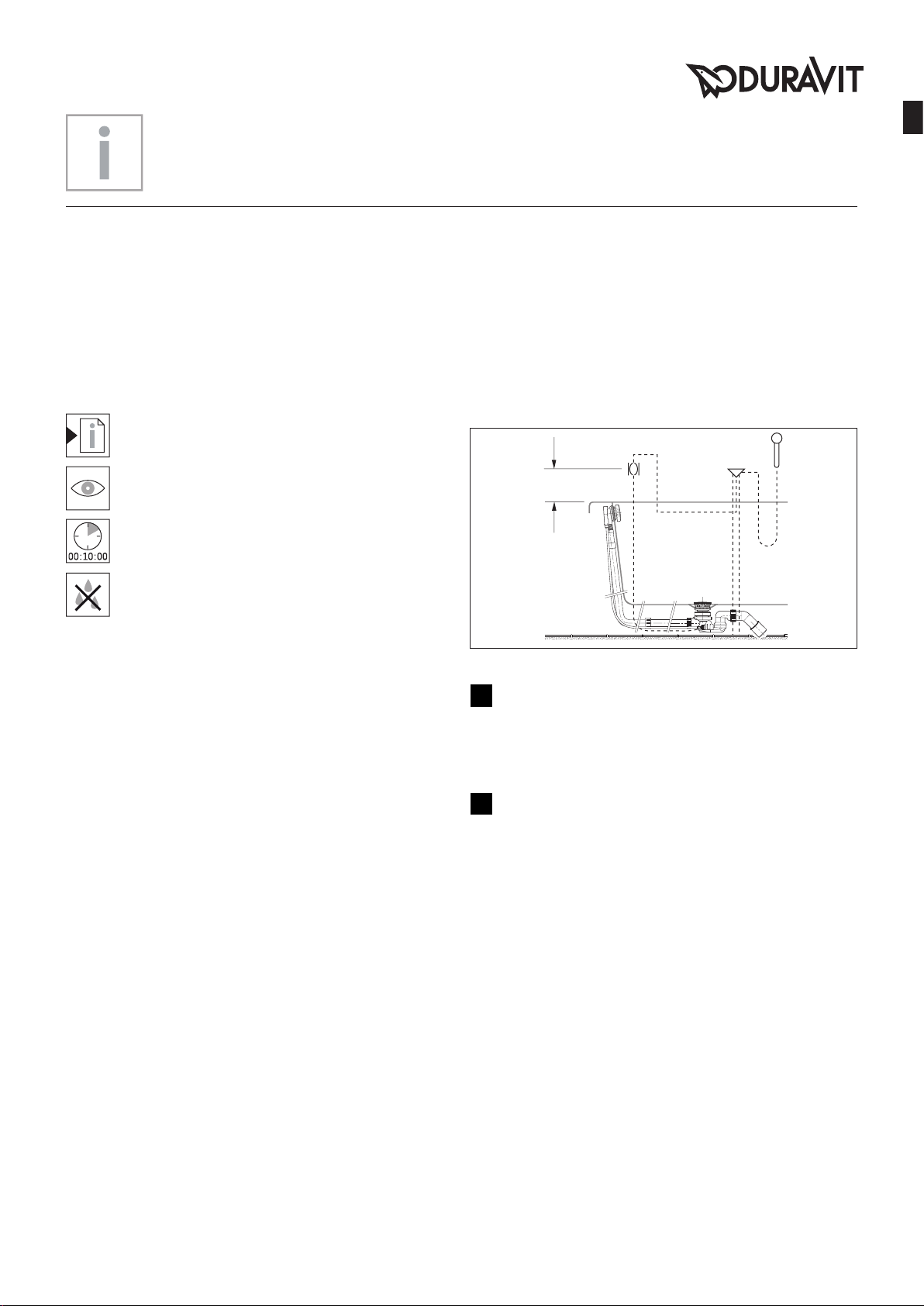

Important information
Installation information
Please read pre-installation datasheets prior to the
installation. These are available to download on the
Internet at www.duravit.com.
NOTE!
If the tray has a base inlet, a pipe interrupt must always
be installed on-site.
> See installation diagram.
16
Providing for an inspection hatch (Diagram 16)
• Area: drain and overflow fittings
• Dimensions of the inspection hatch
for drain fittings: min. 20x20cm
17
Closing inspection hatch (Diagram 17)
• Sealed to avoid spray water
• Only to be opened with a tool
About the mounting instructions
These mounting instructions come as part of the Duravit
bathtub and should be read carefully prior to installation.
Explanation of the key words and symbols
ADVICE! For avoiding property damage
Link to installation information in this section
Inspection (e.g. for scratches)
Indication of the length of time (e.g. 10 minutes)
Inspect to check for leaks and tightness
Target group and qualification
The bathtub must only be installed by trained plumbing
engineers.
NOTE! Local installation regulations and any country-
specific standards must be observed at all times.
BA_M_BlueMoon_Einbau_Fliesen/13.11.2 5
en
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

Remarques importantes
Consignes de montage
Avant le montage, lire les fiches techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.duravit.com.
REMARQUE!
Sur les baignoires à arrivée d’eau au sol, un rupteur de
tuyau doit obligatoirement être monté côté bâtiment.
> Respecter le schéma de montage.
16
Prévoir une trappe de visite (graphique 16)
• Zone: garniture d'écoulement et de trop-plein
• Dimensions de la trappe de visite
pour la garniture d'écoulement: min. 20x20cm
17
Fermer la trappe de visite (graphique 17)
• Isolé contre les éclaboussures d'eau
• Ouvrir uniquement avec un outil
Concernant la notice de montage
Cette notice de montage fait partie de la baignoire
Duravit et doit être lue soigneusement avant le montage.
Explication des avertissements et symboles
REMARQUE! Pour évider les dégâts matériels
Référence à la consigne de montage dans ce
chapitre
Invitation à vérifier (p. ex. les rayures)
Indication de la durée (par ex. 10 minutes)
Invitation à vérifier l'étanchéité
Groupe cible et qualification
La baignoire doit uniquement être montée par des
installateurs sanitaires formés à cet effet.
REMARQUE! L'installation doit obligatoirement
être réalisée selon les consignes d'installation des
fournisseurs locaux ainsi que les normes spécifiques aux
pays.
6BA_M_BlueMoon_Einbau_Fliesen/13.11.2
fr
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

Belangrijke aanwijzingen
Montageaanwijzingen
Voor de montage op de gegevensbladen letten. Deze kunt
u op internet downloaden van www.duravit.com.
AANWIJZING!
Bij baden met bodemtoevoer moet ter plaatse altijd een
beluchter worden opgenomen.
> Inbouwschema aanhouden
16
Inspectie-opening plannen (afb. 16)
• Bereik: afvoer- en overloopgarnituur
• Afmetingen van de inspectie-opening
voor afvoergarnituur: min. 20x20cm
17
Inspectie-opening sluiten (afb. 17)
• tegen spatwater afgedicht
• kan alleen worden geopend met behulp van ge-
reedschap
Betreffende deze montagehandleiding
Deze montagehandleiding is een onderdeel van het
Duravitbad en moet vóór de montage zorgvuldig worden
doorgelezen.
Uitleg van de signaalwoorden en symbolen
AANWIJZING! Ter voorkoming van materiële schade
Verwijzing naar montageaanwijzing in dit
hoofdstuk
Visuele controle noodzakelijk (bijv. i.v.m.
krassen)
Indicatie van de tijdsduur (bijv. 10 minuten)
Er moet een dichtheidscontrole worden
uitgevoerd
Doelgroep en kwalificatie
Het bad mag uitsluitend door een erkend
installatiebedrijf worden gemonteerd.
AANWIJZING! De installatievoorschriften van de lokale
nutsbedrijven alsmede de voor het betreffende land
geldende normen moeten volledig in acht worden
genomen.
BA_M_BlueMoon_Einbau_Fliesen/13.11.2 7
nl
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

Información importante
Advertencia acerca del montaje
Antes de llevar a cabo el montaje, tener en cuenta las
fichas de preinstalación. Pueden descargarse en Internet
del sitio web www.duravit.com.
¡ADVERTENCIA!
En bañeras con entrada de agua en la base es
imprescindible instalar un interruptor de tubería (a cargo
del propietario).
> Obsérvese el esquema de montaje.
16
Prever el registro (imagen 16)
• Zona: vaciador automático y rebosadero
• Medidas del registro
para el vaciador automático: mín. 20x20cm
17
Cerrar el registro (imagen 17)
• Protegido contra salpicaduras de agua
• Que se pueda abrir solo con una herramienta
Instrucciones de montaje
Estas instrucciones de montaje acompañan a la bañera
Duravit y es necesario leerlas cuidadosamente antes del
montaje.
Explicación de las indicaciones y símbolos de
advertencia
¡ADVERTENCIA! Para evitar daños materiales
Indica una advertencia acerca del montaje en
este capítulo
Fíjese que no haya, por ejemplo, arañazos
Tiempo necesario (por ejemplo, 10 minutos)
Compruébese la estanqueidad
Instaladores y sus cualificaciones
La bañera únicamente podrán montarla instaladores
sanitarios cualificados.
¡ADVERTENCIA! Deberán cumplirse sin restricciones
las instrucciones de instalación de las empresas de
suministro locales y las normas específicas de cada país.
8BA_M_BlueMoon_Einbau_Fliesen/13.11.2
es
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

Indicazioni importanti
Nota al montaggio
Prima di eseguire il montaggio osservare le schede
tecniche di preinstallazione. Tali schede sono scaricabili
da internet al sito www.duravit.com.
NOTA!
Nelle vasche con erogazione dalla piletta è
assolutamente necessario utilizzare un disconnettore
tubo fornito dal cliente.
> Osservare lo schema di montaggio.
16
Prevedere una botola per la manutenzione (fig. 16)
• Area: colonna di scarico
• Dimensioni della botola per la manutenzione
per la colonna di scarico: min. 20x20cm
17
Chiudere la botola per la manutenzione (fig. 17)
• Guarnizione di protezione dagli spruzzi d'acqua
• Da aprire soltanto con un apposito utensile
Riguardo alle istruzioni di montaggio
Le presenti istruzioni di montaggio sono parte integrante
della vasca da bagno Duravit e devono essere lette con
attenzione prima dell'installazione del prodotto.
Legenda
NOTA! Per evitare danni materiali
Riferimento alla nota al montaggio riportata qui
sotto
Richiesta di ispezione visiva (es. per cercare
graffi)
Indicazione della durata (es. 10 minuti)
Richiesta di verifica della tenuta stagna
Destinatari e competenza
La vasca da bagno deve essere installata esclusivamente
da tecnici specializzati e qualificati.
NOTA! Nell'installazione rispettare sempre
rigorosamente le normative specifiche di enti di
approvvigionamento locali e le norme nazionali.
BA_M_BlueMoon_Einbau_Fliesen/13.11.2 9
it
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

Indicações importantes
Indicações de montagem
Antes da montagem devem ser observadas as fichas de
pré-instalação. Estas encontram-se na internet, para
download, em www.duravit.com.
NOTA!
Em caso de tinas com admissão na base é necessário um
interruptor de tubos por parte do proprietário.
> Ter em atenção o esquema de montagem.
16
Providenciar uma abertura para inspecção
(gráfico 16)
• Faixa: válvula de escoamento e anti-transbordo
• Dimensões da abertura do painel
para inspecção da válvula de escoamento: min.
20x20cm
17
Fechar a abertura para inspecção (gráfico 17)
• Vedado para evitar salpicos de água
• Abertura apenas com uma ferramenta
Sobre as instruções de montagem
Estas instruções de montagem são parte integrante da
banheira Duravit e devem ser lidas com atenção antes da
montagem.
Descrição das palavras-chave e dos símbolos
NOTA! Prevenção de danos materiais
Referência à informação de montagem neste
capítulo
Solicitação para examinar (p.ex: em relação a
arranhões)
Indicação da duração (por ex. 10 minutos)
Solicitação para verificar a estanqueidade
Grupo-alvo e qualificação
A banheira só deve ser montada por instaladores
sanitários qualificados.
NOTA! Devem ser respeitadas as directivas de instalação
locais assim como as normas específicas do país.
10 BA_M_BlueMoon_Einbau_Fliesen/13.11.2
pt
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

Vigtige henvisninger
Monteringsanvisninger
Følg forinstallationsdatabladene, før montering finder
sted. Disse kan downloades fra internettet under www.
duravit.com.
BEMÆRK!
Ved kar med indløb i bunden SKAL der installeres en
rørafbryder på anvendelsesstedet.
> Se installationsskemaet
16
Revisionsåbning skal være til stede (grafik 16)
• Område: Afløbs- og overløbssæt
• Mål på revisionsåbning
for afløbssæt: mindst 20x20cm
17
Revisionsåbning lukkes (grafik 17)
• Tætnet mod stænkvand
• Må kun åbnes med et værktøj
Om monteringsvejledningen
Denne monteringsvejledning hører med til Duravit
badekarret og skal læses omhyggeligt igennem før
monteringen.
Forklaring af signalordene og symbolerne
BEMÆRK! For at undgå tingskader
Henviser til monteringsanvisning i dette kapitel
Opfordrer til visuel kontrol (f.eks. for ridser)
Angivelse af varighed (f.eks. 10 minutter)
Opfordrer til at kontrollere for tæthed
Målgruppe og kvalifikation
Badekarret må kun monteres af uddannede
sanitærinstallatører.
BEMÆRK! Lokale montageregulationer og
landespecifikke standarder skal altid overholdes.
BA_M_BlueMoon_Einbau_Fliesen/13.11.2 11
da
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

Tärkeä ohje
Asennusohjeet
Huomioi esiasennustietolehtiset ennen asennusta. Nämä
voidaan ladata Internetistä osoitteesta www.duravit.com.
OHJE!
Ammeissa, joiden pohjassa on tuloaukko, pitää
käyttöpaikalla olla ehdottomasti takaisinvirtauksen esto.
> Ota huomioon asennuskaavio
16
Huoltoluukulla varustaminen (kuva 16)
• Alue: Viemäri- ja ylivuotokalusteet
• Huoltoluukun mitat
viemärikalusteille: väh. 20x20cm
17
Huoltoluukun sulkeminen (kuva 17)
• Tiivistetty roiskevettä vastaan
• Voidaan avata ainoastaan työkalun avulla
Asennusohjeesta
Tämä asennusohje on osa Duravit-kylpyammeen osa ja
se on luettava huolellisesti ennen asennusta.
Merkkisanojen ja symbolien selitys
OHJE! Aineellisten vahinkojen välttämiseen
Viite tässä luvussa olevaan asennusohjeeseen
Pyyntö silmämääräiseen tarkastukseen (esim.
naarmujen varalta)
Ajallisen keston tieto (esim. 10 minuuttia)
Pyyntö tiiviyden tarkastamiseen
Kohderyhmä ja pätevyys
Kylpyammeen saavat asentaa ainoastaan koulutetut
saniteettialan asentajat.
OHJE! Paikallisen vesilaitoksen asennusmääräyksiä sekä
maakohtaisia normeja on noudatettava rajoituksetta.
12 BA_M_BlueMoon_Einbau_Fliesen/13.11.2
fi
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

Viktig informasjon
Monteringstips
Før montering, følg forinstallasjons-databladene. Disse
kan du laste ned på internett på www.duravit.com.
MERK!
Ved kar med innløp på bunnen er det nødvendig med en
røravbryter på stedet til installasjonen.
> Følg installasjonsskjema.
16
Lag en inspeksjonsåpning (figur 16)
• Område: Avløps- og overløpsarmatur
• Dimensjoner på inspeksjonsåpningen
for avløpsarmatur: min. 20x20cm
17
Lukk inspeksjonsåpningen (figur 17)
• tett mot vannsprut
• åpnes kun med verktøy
Til monteringsanvisningen
Denne monteringsanvisningen hører med til Duravit-
badekaret og skal leses grundig før montering.
Forklaring av signalord og symbol
MERK! For å unngå tingskader
Henvisning til Monteringstips i dette kapittelet
Oppfordring til visuell kontroll (f.eks. med tanke
på riper)
Angivelse av varighet (f.eks. 10 minutter)
Oppfordring til kontroll av tetthet
Målgruppe og kvalifisering
Badekaret skal kun monteres av utdannede VVS-
montører.
MERK! Lokale og nasjonale standarder skal alltid
overholdes ved montering.
BA_M_BlueMoon_Einbau_Fliesen/13.11.2 13
no
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

Viktig information
Monteringsanvisningar
Läs noga igenom databladen om förinstallation före
montering. Gå in på www.duravit.com för att ladda ner
dem.
OBS!
Vid badkar med bottentillopp krävs en hydraulisk
frånkopplare.
> Beakta monteringsschemat.
16
Anordna en inspektionsöppning (bild 16)
• Område: Utlopps- och bräddavloppsarmatur
• Dimensioner hos inspektionsöppningen
för utloppsarmatur: minst 20x20cm
17
Stäng inspektionsöppningen (bild 17)
• Spoltät
• Får bara öppnas med verktyg
Om monteringsanvisningen
Monteringsanvisningen utgör en del av Duravit-badkaret.
Läs noga igenom den före monteringen.
Förklaring till signalord och symboler
OBS! För att undvika sakskador
Hänvisning till monteringsanvisningen i det här
kapitlet
Uppmaning till besiktning (t.ex. repor)
Uppgift om tidslängd (t.ex. 10 minuter)
Uppmaning till täthetskontroll
Målgrupp och kvalifikationer
Badkaret får bara monteras av utbildade VVS-
installatörer.
OBS! Följ ovillkorligen gällande normer och lokala
installationsföreskrifter.
14 BA_M_BlueMoon_Einbau_Fliesen/13.11.2
sv
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

Olulised nõuanded
Paigaldusnõuanded
Enne paigaldamist lugeda läbi eelpaigalduse
andmelehed. Need leiab allalaadimiseks internetist
aadressil www.duravit.com.
VIIDE!
Põhja äravooluga vannide puhul peab tellija tingimata
paigaldama torukatkesti.
> Juhinduge paigaldusskeemist.
16
Kontroll-luugi planeerimine (joonis 16)
• Piirkond: äravoolu-ülevoolu komplekt
• Kontroll-luugi mõõdud
äravoolukomplektile: min 20x20cm
17
Kontroll-luugi sulgemine (joonis 17)
• Tihendatud pritsmete vastu
• Avada ainult tööriista abil
Paigaldusjuhendist
Käesolev paigaldusjuhend on Duravit-vanni koostisosa ja
tuleb enne paigaldamist hoolikalt läbi lugeda.
Signaalsõnade ja sümbolite seletus
VIIDE! Materiaalse kahju vältimiseks
Viide paigaldusnõuannetele käesolevas peatükis
Visuaalse kontrolli nõue (nt kriimustused)
Aja näit (nt 10 minutit)
Lekkekindluse kontrolli nõue
Sihtrühm ja kvalifikatsioon
Vanni tohivad paigaldada ainult vastava väljaõppe saanud
sanitaarseadmete paigaldajad.
VIIDE! Pidada rangelt kinni kohalike tarneettevõtete
paigalduseeskirjadest, samuti riigispetsiifilistest
standarditest.
BA_M_BlueMoon_Einbau_Fliesen/13.11.2 15
et
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

Ważne informacje
Wskazówki montażowe
Przed montażem zapoznać się ze specyfikacjami
instalacyjnymi. Są one dostępne do pobrania w Internecie
na stronie www.duravit.com.
WSKAZÓWKA!
Wprzypadku wanien zdopływem wdnie bezwzględnie
konieczny jest montaż przerywacza rurowego (poza
zakresem dostawy).
> Przestrzegać schematu montażowego
16
Przygotować otwór rewizyjny (rys. 16)
• Obszar: komplet odpływowo-przelewowy
• Wymiary otworu rewizyjnego
odpływu: min. 20x20cm
17
Zamknąć otwór rewizyjny (rys. 17)
• Uszczelnić przed wodą rozpryskową
• Otwierać tylko przy pomocy narzędzia
O instrukcji montażu
Niniejsza instrukcja montażu jest dostarczana z wanną
firmy Duravit. Przed rozpoczęciem montażu należy
dokładnie zapoznać się z jej treścią.
Objaśnienie haseł i symboli
WSKAZÓWKA! Celem uniknięcia strat materialnych
Odsyłacz do wskazówek montażowych
zawartych w tym rozdziale
Konieczna kontrola wzrokowa (np. pod kątem
zadrapań)
Określenie czasu (np. 10 minut)
Zalecane sprawdzenie szczelności
Grupa docelowa i kwalifikacje
Wannę mogą montować tylko odpowiednio przygotowani
instalatorzy sanitarni.
WSKAZÓWKA! Instalacja musi być zgodna z
obowiązującymi normami oraz standardami
obowiązującymi w danym kraju.
16 BA_M_BlueMoon_Einbau_Fliesen/13.11.2
pl
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

Важные замечания
Указания по монтажу
Перед началом установки изучите рекомендации
до выполения монтажных работ. Они доступны для
скачивания на сайте www.duravit.com.
ВНИМАНИЕ!
В ваннах с нижним подводом воды требуется
установка прерывателя обратного потока.
> Следуйте схеме монтажа.
16
Предусмотрите ревизионный люк (см. Рисунок 16)
• Зона: Сливная и переливная гарнитура
• Минимальные размеры ревизионного люка
для сливной гарнитуры: мин. 20x20см
17
Ревизионный люк следует закрыть (см. Рисунок 17)
• Следует предусмотреть защиту от протечек
• Люк открывается только с помощью специаль-
ного инструмента
Важные замечания к Инструкции по
монтажу
Данная инструкция по монтажу прилагается к
ванне производителя Duravit, и перед установкой ее
необходимо внимательно прочитать.
Пояснения к сигнальным словам и символам
ВНИМАНИЕ! Во избежание повреждений
Данная глава ссылается на инструкцию по
монтажу
Требуется осмотр (например, на наличие
царапин)
Индикация длительности времени
(например, 10 минут)
Требуется проверить герметичность
Целевая группа и квалификация рабочих
Монтаж ванной может быть произведен только
специально обученным персоналом.
ВНИМАНИЕ! Следует безоговорочно следовать
указаниям по установке местных обслуживающих
организаций, а также соблюдать нормы и правила,
применяемые в конкретной стране.
BA_M_BlueMoon_Einbau_Fliesen/13.11.2 17
ru
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

Důležité pokyny
Pokyny k montáži
Před montáží je nutná znalost předinstalačních listů
technických údajů. Tyto listy jsou ke stažení na internetu,
na www.duravit.com.
UPOZORNĚNÍ!
U van se spodním přítokem je na místě instalace
bezpodmínečně zapotřebí přerušovač potrubí.
> Respektujte plán montáž.
16
Vytvoření revizního otvoru (obrázek 16)
• Oblast: souprava odtoku a přepadu
• Rozměry revizního otvoru
pro soupravu vanového odtoku: min. 20x20cm
17
Zavření revizního otvoru (obrázek 17)
• izolovaný proti stříkající vodě
• otevíratelný pouze nástrojem
Montážní návod
Tento montážní návod je součástí dodávky vany Duravit,
před montáží je nutné jeho pečlivé přečtení.
Vysvětlení výstražných pokynů a symbolů
UPOZORNĚNÍ! Pro předcházení věcných škod
Odkaz na pokyn k montáži v této kapitole
Výzva k opatrnosti (např. na poškrábání)
Uvedení doby trvání (např. 10 minut)
Výzva ke kontrole utěsnění
Cílová skupina a kvalifikace
Vanu smí montovat jen kvalifikovaní instalatéři sanitární
techniky.
UPOZORNĚNÍ! V plném rozsahu je nutné dodržovat
instalační předpisy místních zásobovacích podniků a
specifické normy platné v příslušné zemi.
18 BA_M_BlueMoon_Einbau_Fliesen/13.11.2
cs
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

Dôležité upozornenia
Montážne pokyny
Pred montážou si prečítajte technické listy pre inštaláciu.
Sú pripravené na stiahnutie na internetovej stránke
www.duravit.com.
UPOZORNENIE!
V prípade vaní s prívodom na dne je na mieste stavby
nevyhnutnutné nainštalovať prerušenie potrubia.
> Dodržujte schému inštalácie.
16
Naplánovať revízny otvor (obr. 16)
• Priestor: Odtoková a prepadová súprava
• Rozmery revízneho otvoru
pre odtokovú súpravu: min. 20x20cm
17
Zavrieť revízny otvor (obr. 17)
• Utesnené proti striekajúcej vode
• Otváranie iba s pomocou nástroja
K montážnemu návodu
Tento montážny návod je súčasťou kúpeľňovej vane
Duravit a pred montážou si ho starostlivo prečítajte.
Vysvetlenie signálnych slov a symbolov
UPOZORNENIE! Aby sa zabránilo vecným škodám
Odkaz na montážny pokyn v tejto kapitole
Výzva na preverenie (napr. škrabancov)
Údaj doby trvania (napr. 10 minút)
Výzva na kontrolu tesnosti
Cieľová skupina a kvalifikácia
Vaňu môžu montovať iba vyškolení inštalatéri
sanitárnych zariadení.
UPOZORNENIE! Bez obmedzenia dodržujte predpisy
miestnych dodávateľov týkajúce sa inštalácie, ako aj
normy príslušnej krajiny.
BA_M_BlueMoon_Einbau_Fliesen/13.11.2 19
sk
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13

Fontos tudnivalók
Szerelési tudnivalók
A szerelés előtt vegye figyelembe a szerelést előkészítő
adatlapokat. Ezek az Interneten a www.duravit.com
címről tölthetők le.
TUDNIVALÓ!
Tabandan su girişli küvetlerde, kurulum yerinde bir boru
kesicisinin bulunması zorunludur.
> Montaj şemasını dikkate alın.
16
Ellenőrző nyílás kialakítása (16. ábra)
• Terület: Le- és túlfolyó garnitúra
• A lefolyó garnitúra ellenőrzőnyílásának
a méretei: min. 20x20cm
17
Ellenőrző nyílás lezárása (17. ábra)
• Fröccsenő víz elleni szigetelés szükséges
• csak szerszámmal lehessen kinyitni
A szerelési útmutatóval kapcsolatban
A szerelési útmutató a Duravit fürdőkád részét
képezi, ezért a szerelés megkezdése előtt gondosan
tanulmányozza át a tartalmát.
Jelzőszavak és szimbólumok magyarázata
TUDNIVALÓ! Anyagi károk elkerülése érdekében
Utalás a szerelési útmutatóra ebben a
fejezetben
Figyelem felhívás a szemrevételezésre (pl.
karcolások ellenőrzése)
Az időtartamra vonatkozó adat (pl. 10 perc)
Figyelem felhívás a tömítettség ellenőrzésére
A beszerelést végzőkkel szembeni szakmai
követelmény
A fürdőkádat csak megfelelő szakképzettségű vízvezeték
szerelő szerelheti be.
TUDNIVALÓ! Telepítésnél mindig teljes mértékben be kell
tartani a vízvezetékekre és csatornákra vonatkozó helyi
szerelési előírásokat és az adott országban érvényes
szabványokat.
20 BA_M_BlueMoon_Einbau_Fliesen/13.11.2
hu
Seitenansicht
Lateral view
150
>
=
Gezeichnet
Drafted
GeŠndert
Modified
GeprŸft
Certified
Datum
Date Name Ma§stab
Scale Name
Bezeichnung
Description
Artikel-Nr.
Model-No.
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
1:20
1:10
1:5
X
# W-T-
Allgaier
000000 - 00 - 0
08.10.13
000000
Schematische Zeichnung mit Rohrunterbrecher
Zeichnung
Drawing
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
fŸr Badewanne
Special waste and overflow with base inlet
for bathtubs
WLT
08.10.13
